水壶咖啡壶常见设计安规要求
咖啡壶的基本分类
咖啡壶的基本分类：一，目前市场上的咖啡壶主要有滴漏式咖啡壶、压力式咖啡壶、磨豆式咖啡壶、商用咖啡壶、咖啡中心等。
滴漏式咖啡壶，滴漏式咖啡壶主要按控制方式分为机械式与电子式两种，另外，按咖啡杯不同分为保温杯与玻璃杯两种，按咖啡篮不同分为锥形咖啡篮与平底形咖啡篮，按咖啡篮取出方式不同又分为顶出式与旋出式。
二、咖啡壶的主要安气标准销美国市场咖啡壶的安全标准引用UL1082，销欧洲市场的咖啡壶安全标准依据IEC 60335-1/IEC 60335-2-14/IEC 60335-2-15.。
三、咖啡壶的基本结构咖啡壶主要分为如下几个部分：1）上盖部分：上盖部件有几种情形；①、有开启式与固定式之分，开启式一般属于咖啡篮从顶部取出的情况，固定式一般属于咖啡篮从侧部旋出的情况，②、上盖可以一个整体式，也可拆分为前盖和后盖两部分，后盖一般为水箱盖，整体式转轴位置在水箱后部，而拆分式角链位于中间，但须在花洒后部。
③、上盖有带内衬与不带内衬的区别，主要视上盖变形及花洒的运动机构设计，一般来说，上盖的设计空间要将花洒计算在内，对于开启式上盖必须带花洒联动。
2）主体部分也叫本体或大身主体部分一般拆分为上本体和下本体，也有拆分为上本体、中本体、下本体（底座）三部分的，做成一个整体的情况也有，但不常见。
上本体部分主要包含咖啡酿造腔，水箱（非移动式）及花洒固定机构，下本体部分主要用来安装电热管加热系统、电源线、开关（电子式为线路板）及进出水管，此部也有专门设计一底座用于安装上述部分元器件。
3）底座部分底座可以与本体部分设计为一体。
也可以从导体部分拆分一个单独零件，主要用于安装电源线，开关或线路板及电热管加热保温系统，通常情况下与下本体合为一体，不作拆分。
4）底盖底盖在下本体或底座下部，用以隔绝电器部件与外界的接触，并且安装胶脚，以维持整机稳定及滑移，底盖上一般设计有散热孔及用于漏水的通孔，以及贴规格标的区域，也可将铭牌直接从模具上刻到底盖的。
咖啡壶检验标准及要求6001-99-0562
手柄碰焊不良
凹点不良
小凹点不良
Wellenförmige Schicht am Behälter
Deckel und Coffee Pot nicht bündig
表面不良
Delle am Boden vorhanden
材料渣点不良
Schweißflecken auf dem Deckel
壶口
高度
基本要求：
1.材料：304
2.尺寸：符合图纸要求。
重点控制壶身高度，壶口宽度、直径。
壶嘴和壶
口平行，高度差2.5mm（如图）。
3.焊接（碰焊）：焊接要求牢固，手柄、壶盖碰焊时不能有凸起及刮手，
手柄焊接要垂直壶身，和壶嘴同一直线。
4.外观：壶身内外及壶盖干净整洁，不能有抛光蜡类的污斑、污点。
整个
壶外观良好，不能有凹凸点，不能有划痕、碰伤、渣点、裂痕等不良（详细见图示）。
抛光要求镜光效果。
5.功能：壶盖合上壶嘴时要紧密，所有盖合间隙要求小于1mm。
壶盖活
动灵活，不能太松动，摇晃时不能有明显响声。
6.印字LOGO：清晰。
具体按印字要求。
家用咖啡机安规
家用咖啡机及酿造类电器安全标准(UL1082)目录结构5.外框及外壳------------------------------------------------16.装配----------------------------------------------------27.手柄----------------------------------------------------28.腐蚀保护---------------------------------------------------29.电源连接---------------------------------------------------310.电源承受零件-------------------------------------------311.内部引线-------------------------------------------------4 15.熔断器----------------------------------------------------420.过热保护-------------------------------------------------421.间距---------------------------------------------------423.避免人体伤害-------------------------------------------524.压力箱及有关压力零件-------------------------------5功能25.接地电阻测试-------------------------------------------526.功率输入-------------------------------------------------527.漏电流测试----------------------------------------------629.正常温度测试30.浸渍测试-------------------------------------------------831.介质耐压测试-------------------------------------------833.应力卸荷测试-------------------------------------------834.金属外壳碰撞测试-------------------------------------836.手柄牢固性测试----------------------------------------9第1页全2页39异常运行测试40.自动控制器测试--------------------------------------1242.制造及生产线测试-----------------------------------13对家用滴式咖啡机及类似烹酿式电器的补充S4.电源连接------------------------------------------------13S6.水连接(密封)-------------------------------------------13S9.运行控制------------------------------------------------14S10.通电指示器-------------------------------------------14S12.运行递减----------------------------------------------14S14.正常温度----------------------------------------------15S17.负载测试----------------------------------------------15S19.异常运行测试----------------------------------------16标记S21.细节-----------------------------------------------17S22.图案符号及辅助标记-------------------------------18S24.使用者保养-------------------------------------------19备注:所译部分为UL1082之重点,未译部分请叁考UL1082原文件。
电热水壶安规测试标准要求
检验项目
标准要求
结、OI、I、II、III
I类
6.2
防潮情度分类：普通、防滴、防溅、水密
普通
7.8
不是Z型的电器
1．要有零线标记“N”
2．接地符号：
7.10
天与关的明确表示
ON、OFF标记
开关上标有”I”,”O”.
8
防触电保护
8.1.1
FIGI试指安全性能测试，电源线不能进入机内接触发热管
16.3
电器强度测试:基本绝缘1250V;附加绝缘2750V;加强绝缘3750V.
100mA,一分钟不能击穿
19
非正常使用
见下述
19.2
煲水测试(0.85倍功率)
无标准意义的损坏,没火焰.
加满额定水量,测量电源线,外壳,测试角温度电源线,测试角不能超过150K,外壳温度作材料测试.
19.2
煲水测试(1.24倍功率)
22.7
是否有将多余蒸汽排出机外的装置
22.13
手柄结构
防止触摸高温部件
22.14
外壳形状
应无任何粗糙和尖锐的边
22.15
电源线的入口
应圆滑,不易损坏电源线
22.31
附加绝缘与加强绝缘应合理设计，不能影响爬电距离与电气间隙小于29.1表的规定值
22.32
附加绝缘与加强绝缘应例题设计，防止灰尘
22.35
要求同上
19.4
煲水测试(1.15倍功率)
加1%盐水静放24小时
将限温器短路,加满额定水量,测量电源线,外壳,测试角温度,电源线,测试角不能超过150K,外壳温度作材料测试.
19.5.1
发热管的一端与发热管外壳连接.
电水壶安规认证资料
安全测试要求
• • • • • • • • • • • 欧标IEC/EN 60335-2-32测试项目: Cl. 23 内部导线弯折测试？ Cl. 10 输入功率和电流 Cl. 24 元器件随机测试？ Cl. 11 发热测试？ Cl. 13 工作温度下泄漏电流 Cl. 25 电源连接及电源线测试？？ Cl. 27 接地连续性测试 和耐压测试 Cl. 28 螺丝和螺母测试？ Cl. 15 潮态测试 Cl. 29 爬电距离和电气间隙 Cl. 16 冷态泄漏电流 及穿通距离测试（人为目测） 和耐压测试 Cl. 30 球压,电痕,灼热丝, Cl. 19 非正常测试？ 针焰测试 Cl. 20 稳定性测试 Cl. 21 机械强度测试
8.0m 2 mm m
内部导线,开关等电器元件的外层 到可接触面的绝缘
带电体到可接触面的绝缘, 如按钮, 外壳装配缝处等
3.2m 无要求 电源线, 电气元件, 保护装置的电 源两极间的绝缘,(如该绝缘短路, m
产品仍安全, 可以不考虑)
元器件的要求
• 元器件 • 总则：元器件必须符合相应的元器件标准的规定安全要求, 一般是以通过事前认证的方式落实。 • 欧洲：VDE，S，N，KEMA，BSI，IMQ，ASTA，等等 • 美洲：UL • 少数元器件可以随机测试. (电机,变压器,开关) • 产品中不能含有石棉 （22.22） • 产品中不能含有液态水银（22.41）
水壶的安全标准
IEC/EN 60335-1 : 家用电器产品的安全通用要求 其中的安全要求和测试内容适合绝大部分家用电器, 并被相应的产品专用标准要 求(IEC/EN 60335-2-xx)采用.
重要安规概念 • 绝缘分类 • 基本绝缘(Basic insulation ):提供对带电件的基 本防触电保护 • 附加绝缘(Supplementary insulation):独立于基本 绝缘,在基本绝缘损坏时提供防触电保护. • 双重绝缘(Double insulation):基本绝缘+附加绝缘. • 加强绝缘(Reinforced insulation):等效于双重绝 缘.
UL及TUV安规

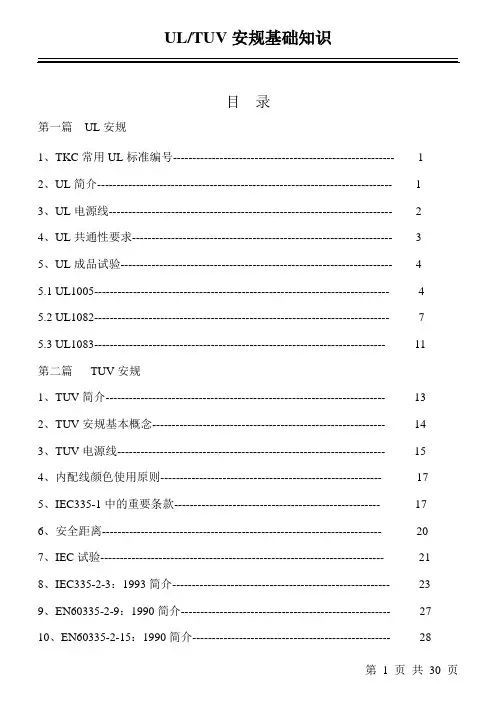

目录第一篇UL安规1、TKC常用UL标准编号--------------------------------------------------------- 12、UL简介---------------------------------------------------------------------------- 13、UL电源线------------------------------------------------------------------------- 24、UL共通性要求------------------------------------------------------------------- 35、UL成品试验---------------------------------------------------------------------- 4 5.1 UL1005---------------------------------------------------------------------------- 4 5.2 UL1082---------------------------------------------------------------------------- 7 5.3 UL1083--------------------------------------------------------------------------- 11 第二篇TUV安规1、TUV简介------------------------------------------------------------------------ 132、TUV安规基本概念------------------------------------------------------------ 143、TUV电源线--------------------------------------------------------------------- 154、内配线颜色使用原则--------------------------------------------------------- 175、IEC335-1中的重要条款----------------------------------------------------- 176、安全距离------------------------------------------------------------------------ 207、IEC试验------------------------------------------------------------------------- 218、IEC335-2-3：1993简介-------------------------------------------------------- 239、EN60335-2-9：1990简介------------------------------------------------------ 2710、EN60335-2-15：1990简介--------------------------------------------------- 28第一篇UL安规1．TKC常用UL标准编号UL1005----电熨斗UL1082----液体加热器（咖啡壶、电茶壶）UL1026----煎烤器UL1083----铁板烧2．UL简介2.1 UL：underwriter Laboratories Inc（保险商实验室）该组织成立于1894年，是独立的非牟利性组织，从事涉及公共安全产品方面的测试。
电热水壶安规测试标准要求
电热水壶安规测试标准要求报告编号:参照标准:EN60335-1; 1994; EN60335-2-15; 1996/1999AI标准条款检验项目标准要求结果说明 6 类型防触电保护分类:O、OI、I、6.1 I类 II、III防潮情度分类:普通、防6.2 普通滴、防溅、水密1(要有零线标记“N”7.8 不是Z型的电器 2(接地符号:7.10 天与关的明确表示 ON、OFF标记开关上标有”I”,”O”. 8 防触电保护FIGI试指安全性能测试，8.1.1 电源线不能进入机内接触不可触及带电部分发热管10 输入、输出功率额定功率:+5%、10.1 输入功率 -10%电源线,支撑发热部件的塑件,开关,温控器,内部输入1.15倍的额定布线,测试底板,测试角11 发热功率. 墙壁,各手柄,旋钮的温升不能超过附表1的要求.在工作温度下的漏电电13 见下述流和电器强度测试电压为 V,测试点带电部件一外壳为塑料外守则可触摸部,0.25m A. 分,漏电电流为 m A,13.1 漏电电流测试带电部件一接地测试点是金属,漏电电流,0.75m A. 为 m A.电器强度测试:基本绝缘:100m A,一分钟不能13.2 1000V，附加绝缘:2750V，击穿. 加强绝缘:3750V15 防潮见下述000或5平面上的溢出测试试验后能通过高压15.2.1 高压测试点为:带电部分(不带底座与带底座) 测试16.3 与外壳间3750V,带电部020平面的溢出测试(不带分与接地间1250V. 15.2.1 要求同上底座与带底座)16 漏电电流和电器强度见下述第 1 页共 5 页电热水壶安规测试标准要求报告编号:参照标准:EN60335-1; 1994; EN60335-2-15; 1996/1999AI带电部件一外壳测试电压为 V测试点为,0.25m A. 塑料外壳可触摸部分漏电16.2 漏电电流测试电流为 m A测试点是保带电部件一接地温板,漏电电流为 m A. ,0.75m A.电器强度测试:基本绝100m A,一分钟不 16.3 缘1250V;附加绝缘能击穿2750V;加强绝缘3750V.19 非正常使用见下述加满额定水量,测量电源无标准意义的损19.2 煲水测试(0.85倍功率) 线,外壳,测试角温度电源坏,没火焰.线,测试角不能超过150K,19.2 煲水测试(1.24倍功率) 要求同上外壳温度作材料测试.将限温器短路,加满额定水量,测量电源线,外壳,测加1%盐水静放试角温度,电源线,测试角19.4 煲水测试(1.15倍功率) 24小时不能超过150K,外壳温度作材料测试. 发热管的一端与发热管加1%盐水静放加满额定水量,测量电源19.5.1 外壳连接. 24小时线,外壳,测试角温度电源线,测试角不能超过150K,发热管的另外一端与发加1%盐水静放19.5.2 外壳温度作材料测试. 热管外壳连接 24小时电器强度测试(16.3):基100m A,一分钟不 19.13 本绝缘1000V;附加绝缘能击穿. 2750V;加强绝缘3750V.20 稳定性和机械危险0倾斜平把样机放在1020.1.1 面上,不加水与加满水不翻倒两种情况,进行测试.0倾斜平面上,不主知15不翻倒,若翻倒,20.1.2 装水以及装满水两种情要做16.3测试. 况下测试21 机械强度---衡击测试0.5?0.04j(0.5?测试完成后,不能21.1.1 0.04Nm)的强度对同一用手指接触到带处外壳进行三次撞击. 电部件第 2 页共 5 页电热水壶安规测试标准要求报告编号: 参照标准:EN60335-1; 1994; EN60335-2-15; 1996/1999AI22 结构见下述当口的宽度大22.6 排水口的尺寸于3mm，其面 2积大于20mm.是否有将多余蒸汽排出22.7 机外的装置防止触摸高温22.13 手柄结构部件应无任何粗糙22.14 外壳形状和尖锐的边应圆滑,不易损22.15 电源线的入口坏电源线附加绝缘与加强绝缘应合理设计，不能影响爬电22.31 距离与电气间隙小于29.1表的规定值附加绝缘与加强绝缘应22.32 例题设计，防止灰尘手柄的设计应做到，即使22.35 其中一层损坏也不可以接触到带电部件正常使用时,蒸22.109 防蒸汽、热水突然喷出汽,热水不能突然喷出.23 内部布线见下述线路平没,没有23.1 内部布线检查尖锐边内部布线应固23.4 电源线的固定电源线用线夹固定定23.5 电源线高压测试不能击穿用2000V高压测试15min24 元件见说明 25 电源连接和外部软线见下述 25.5 电源线连接方法额定电流不超过16A的25.6 电器，电源线只能配一个插头不超过3Kg的电器，要用25.7 轻型聚氯乙烯护套软线25.10 黄绿地线的连接应装有地线第 3 页共 5 页电热水壶安规测试标准要求报告编号:参照标准:EN60335-1; 1994; EN60335-2-15; 1996/1999AI25.13 电源线入口形状对电线不应有损伤拉力60N,扭力25.15 电源线拉力测试 0.25Nm电源线位移小于2mm.26 外导线的接线端子见下述26.3 接线端子拉力测试连接无松动用5N拉力不能松脱 27 接地措施见下述27.1 I类电器接地接线羰子的设置及电电源线松脱时载流27.3 源芯线的长度(地线最导线尖在接地导线拉紧) 拉紧前被拉紧接地线处的所有零件,27.4 不能与黄铜地环产生腐蚀27.5 接地电阻测试电阻小于0.1Ω28 螺钉和连接见下述对底座上盖螺丝及线夹螺丝用0.6Nm,扭力松紧不能打滑,不影响其28.1.2 螺钉钮力测试 10次,对打发热体的螺我,进一步使用接地螺钉部用0.5Nm,扭力松紧5次.爬电距离电气间隙和29 见下述穿通绝缘距离不同权性的带电部件之间的爬电距离大于3mm,电气间隙大于2.5mm,带29.1 爬电距离和电气间隙电部件和其它金属部件之间的爬电距离大于4mm,电气间隙大于3mm.第 4 页共 5 页电热水壶安规测试标准要求报告编号:参照标准:EN60335-1; 1994; EN60335-2-15; 1996/1999AI序号测试部件或位置标准要求(K) 1 电源线分叉点 502 支撑发热部件的塑件做材料燃烧测试确定温升3 开关环境温度 T-254 T-25 温控器5 T-25 内部布线6 65 测试角底板7 65 测试角墙壁8 60 手柄9 60 旋钮第 5 页共 5 页。
安规注意事项
安规注意事项在设计产品前容易出错要注意事项：1.电源底座必须有排水孔，排水孔的尺寸必须是一个大于￠5的孔或是一个面积20mm2以及它的最小边不小于3 mm的孔。
1.1注意在设计排水孔要与灯线避开在同一位置。
2. 在设计手柄结构要求：2.1在只有一个螺丝固定时.要求通过取掉手柄螺钉，将装满额定容量的水。
壶身倾斜15度,支持1分钟。
壶身没掉落,移位为合格2.2用两个以上螺丝固定. 要求轮流取掉其中的一个螺丝，将装满额定容量的水。
壶身倾斜15度,支持1分钟。
壶身没掉落,移位为合格2.3在设计UL产品手柄抓握表面与高温零件间的空气间隙在伸入手指处不小于38 mm，倾斜到手的另一端不小于32mm；高为102mm3.在选用UL/CUL电源线注意:UL/CUL认证时水壶电源线要用HPN(扁线)线。
SVT(圆线)线不可以用在CUL,可以用于UL.。
（咖啡壶无此要求）4.在设计产品要注意在正常使用中连续握持的手柄,圆滴等表面不超过以下要求（室温默认为25℃）：a.金属表面温升不超过30℃(即不超过25℃+30℃)b.陶瓷或玻璃表面温升不超过40℃c.塑料、橡胶、木材表面温升不超过50℃5.产品阻燃材料的选用标准UL：接触带电发热部分的外壳材料须使用V2材料。
CUL比UL更加严格些：外壳所处的环境如温度较高时，须考虑使用V1或以上的的材料。
注:在选用材料是请于认证组一起选定认证样板检查标准1、目测部分1.1目测样板温控连接线和电源线在自由活动的情况下，A须保证裸露带电体与人手可触及部分导电体的电气间隙大于2mm；B须保证基本绝缘部分不与外壳接触，如必须接触，则须保证接触点到外部人手可触及的爬电距离大于4mm（职接触部分为裸露带电体，爬电距离须大于8mm，如为双重绝缘，要求距离不小于基本绝缘的1/2）；1.2在样板的水尺、水窗中（或周围）须有最高水位标识，如最高水位标识有注明容量，则须确定此容量与标准容量是否相同。
样板须按标准容量使用水量杯装入等量的水，水平目测实际水位与标准水位是否相同。
咖啡壶的结构要求
/
8
6.6泄漏电流
6.6.1 UL:小于0.5mA(正常工作负载，5秒内测试)
TUV:小于0.75mA(负载为1.15P额，5秒内测试)
T-mark:小于1.0mA(正常工作负载，5秒内测试)
/
8
6.7平稳性
6.7.1无论加水与否，在最不利条件下，将产品置于15度斜面上，产品均不可
2.2.2.3冷态下(零下3℃)：1.0~2.0 kgf(参考项)。
2.3分离操作性
2.3.1评估可分离之部件(玻璃杯、水箱、篮子等)是否操作方便，是否会在正常
操作或可能误操作情况下对产品造成损坏。
2.4消费者误操作
2.4.1在说明书中没有明确规定的“不许可”，在消费者可能的误操作/不正确
操作过程中或状态下，亦不许对消费者的生命、财产安全造成伤害，且
3.2.2自动断电后，依规定的人为动作能将电源接通。
3.2.3检测定时器能否正确设置时间、显示时间&自动的Power On/ Power Off。
3.2.4若时钟走时与电源频率有关，则应确认50Hz和60Hz下的差异。
3.2.5显示屏不可出现断线现象。
/
8
3、功能性评估
3.3氖灯指示功能
3.3.1氖灯亮度要求指示明显，距60cm处在TKC光照下可见其明灭变化；
5.1.3内配线与电源线之连接处应有“N、L、地线”的电气极性符号标示；
5.1.4.内配线经过的途径须平整光滑，不得接触锐利的棱边/毛边和运动部件。
5.1.5内配线打端子或点焊处不得有线芯损伤，且须承受≧8kgf的拉力测试。
5.1.6.内配线颜色需要遵守以下原则(除非客户特殊要求)：
UL1082水壶_咖啡壶_安规要求
UL1082标准的中文译本UL1082版本：第五版，1996译文版本：A适用范围：电水壶或下滴式咖啡壶，虹吸式咖啡壶，浓缩式咖啡壶，真空式咖啡壶等液体冲酿式的电器，包括嵌墙式及壁柜式电器。
除此之外，像茶壶，汤加热器，及类似的电器其会把液体加热到高于460C，且在使用时要提起来倾斜液体则也是本标准含盖的范围。
以下只是UL1082有关结构及测试的重点，详情请参照原文。
翻译：审批：日期：2004/6目录1 框架与外壳的结构要求2. 手柄的强度要求3. 电源线4. 内部布线及接头5. 次级电路6. 发热管7. 电气绝缘及隔热8.过热保护9 间隙10. 接地11. 人身伤害防护12压力容器（适用于蒸汽咖啡壶）13. 接地电阻14. 输入功率15. 泄漏电流16 正常温升测试17. 潮湿测试18. 电气强度19. 剪断发热丝的测试20. 金属外壳的撞击测试21. 嵌墙式及壁柜式电器的撞击测试22. 负载测试23. 热固性材料的热分解测试24. 非正常测试25 次级电路的元器件的失效测试26. 温控器或限温器27. 生产线检测28. 标识有关下滴式咖啡壶的特别要求 Supplement SA D1电源线D2, 水管连接D3接地D4控制器D5电源指示灯D6温控器或限温器D7. Operation degradationD8泄漏电流D9 正常温升测试D10 潮湿测试之后的泄漏电流D11稳定性D12负载测试D13撞击测试（嵌墙式及壁柜式咖啡壶）D14非正常测试D15 标识D16警告标识附录（UL746C的要求）正文1 框架与外壳的结构要求1.1 器具的形式及其组装所具有的强度和刚度，必须能承受使用中可能的违反操作规程的滥用，并在器具由于全部或部分毁坏到使间隙减小，部件松开或移位，或产生其它严重缺陷的情况下，一致引起火灾、电击或对人身造成伤害的危险。
判断外壳是否符合要求时要考虑的因素有：A）机械强度B）耐冲击力C）吸潮性D）可燃性E）耐腐蚀性，F）在正常或非正常使用的条件下外壳在可能经受的温度下的抗变形力。
水壶安规标准
水壶安规标准1.结构:a.发热管端子到接地部分要求Cr大于4MM,C1大于3.MM(例如:底盘与发热管一体)b.内部线(灯线)到外部可触及之表面大于4MM,一般要用外加2N力来考核。
c.有底座的(360度)中线(N)火线(L)地线端子表示,接线端子为裸露带电体故到可触及的表面要求大于8MM(Cr= C1)，一般为了大量生产之可靠性在L﹑N端子上各加一层热缩管已保证安全距离满足要求。
还有是地线要保持最长。
d.有底座排水孔要求，圆形Φ≥５ＭＭ，其它形状的要求其面积≥２０M㎡，其域内最窄处之宽度要求大于３ＭＭ。
e.旋钮的拉力分两种：如果旋钮的形状在正常使用中不可能承受轴向力则执行１５Ｎ力;如果旋钮的形状在正常使用中很可能承受轴向力则这执行３０Ｎ力２．电源线及插头的选取及测试：插头：一般ＧＳ标准认证的插头为ＶＤＥ两圆插。
电源线：a选取依据：整机重量>３ＫＧ用１０５线；整机重量≤３ＫＧ用１０３线。
b线心：0 0.2A<I≤3A用0.5MM²(I<2M);1. 3A<I≤6A用0.75MM²;2. 6A<I≤10A用1.0MM²;3. 10A<I≤16A用1.5MM²注意:对于水壶产品EN60335-2-15中有补充说明对于便携式器具,具有电流I<10A,且电线长度小2MM,可用0.75MM²线心.C.长度要求:一般长度要求L<75CM,螺旋形盘绕除外.D.有关电线的测试:0.在正常温升测试时要求电源线分叉处温升<50K或T-25(线身上实际标示的温度值).1.拉力测试:整机重量≤1KG, 执行30N1KG<整机重量≤4KG, 执行60N整机重量>4KG 执行100N测试方法:1.先在电源出线口做一标识,标准要求是在距离压线码20MM或其它适宜地方。
2.以最不利方面执行25次,每次1秒钟.3.最后判定:软线纵位移不应超过2MM,并且导线在接线端子内的移动不应超过1M M。
UL coffee
UL1082(咖啡壶，水煲等的美国标准)对于容量超过74L的咖啡壶及户外用具不适用。
1 外壳和框架A. 外壳和框架应有足够机械强度，防火性能，电气绝缘性能和工艺处理，它将包住除电源线外的可能引起火险，电击伤人和其它可能方式导致的危险带电器件B. 塑胶料要满足UL746C的要求，金属外壳要满足相应的冲击测试，热固性塑料无需满足746C的热性能，对于工作温度超过其温限的热因性塑料，要做1000小时的老化测试。
C. 对于有HB级阻燃性能的热塑材料，如果满足下表要求，则无需符合UL746C阻燃性能要求。
外壳材料的阻燃等级阻燃要求，附加测试94V-2及以上无94HB19mm燃烧测试(UL746C，第52节)←过热保护测试↑至少12.7mm的间隙(在外壳材料和带电器件之间)→ HWI 指数至少7秒(PLC-1，2，3，4)和HAI指数至少60次(PLC-0，1)D 金属外壳的厚度应满足下表，如能满足冲击测试，厚度可减小未经加强的平面(mm)金属未经加强的小表面和经加强的表面 (mm)压铸件 1.2 2.0锻铸铁 1.6 2.4其它铸造金属 2.4 3.2无镀层金属片材0.66 0.66有镀层金属片材0.74 0.74非铁质金属0.91 0.91E. 外壳结构应防止用户意外触电，在正常使用或清洗时有可能进水的电气结构，应有最低的电气元件下没有排水孔。
F. 外壳的设计应确保焙化的金属，燃烧的颗粒等类似物体落在安放产品的表面上G. 外壳的开孔尺寸，若在25.4mm以内，使用多接头测试手指应不能接触到带电部分，当大于25.4mm，应满足以下关系：Y= 最大孔径X= 带电体距正对外壳开孔的直线距离T= 外层厚度R= Min (X,T) 带电体距孔沿距离上限X= Max (6Y,154mm)2. 组件A. 开关或插头型连接器，当作为产品的部分时需可靠定位，防止转动，其定位方式不应只依赖于表面的摩擦力。
B. 柄装开关可通到正确安装的锁紧弹簧垫片防止转动。
小家电设计与安规的小结
一、区域安全标志二、电压与功率的要求。
（UL、GS、CSA）1、欧洲规格额定电压。
所有连接电源插座的单相电源电器产品，额定电压为220Ｖac，230Ｖac或240Ｖac，而额定频率为50Ｈz。
单相电源电器产品最高额定电压为250Ｖac。
任何与以上有差异的都不符合要求。
2、UL、CSA规格额定电压。
所有连接电源插座的单相电源电器产品，额定电压为110－125Vac，而频率为60Hz。
3、功率的要求。
一般咖啡壶的功率都不是很高,一般在200-1000w之间。
输入额定电压，输入功率：（1）发热体额定功率在25－200W，则输入功率于额定功率+10%/-10%（2）发热体额定功率在200W以上，则输入功率于额定功率+5%/-10%三、安全距离的规定。
1、UL产品的内部带电体与非带电体或带电体与带电体之间的距离不能小于是。
2、UL产品的裸露带电体到塑件外壳间的距离：（1）塑件材料是防火级的不要求。
（2）塑件材料是不防火的不能小于。
3、GS产品的最少爬电距离及空间距离（mm）4、结构上的要求。
（1）、保证安全距离要求。
（2）、泄水孔要求：圆孔直径大于Φ5mm，方孔或多边形至少一边大于3mm，面积不小于20mm2。
（3）、外壳强度必须能承受冲击测试，经冲击后不得露出带电体。
（4）、不得存在锐利的边、角、棱，以防止造成人体伤害。
（5）、各部件（如开关、控温器等）必须采用合适的方式固定，防止滑动，松脱。
（6）、有接地保护要求的，接地线应留有一定余量，保证载流导体绷紧时，接地线不得绷紧。
（7）、导线经过的表面必须光滑不得有锐利的边、角、棱损伤绝缘。
5、产品安全要求正常或非正常使用，最基本的“安全” 要求就是泄漏电流测试、耐压测试及锋利边缘测试的成功。
测试时测试探棒应不能接触到带电部件，且无下面定义的火灾危险。
火灾危险是由最新可用的安全标准定义的。
另外，如果测试时样品有火焰发生或金属熔化(焊锡的点滴熔化除外)，或者操作引起了样品上下或附近材料的熔化或着火，该样品就被认为有火灾危险。
UL1082咖啡壶茶壶类
目录项目内容页码简介1．范围 4 2．元件 4 3．度量单位 4 3A．术语 4 结构4．概述 5 5．框架及外壳 5 6．装配9 7．手柄10 8．防腐蚀10 9．电源连接11 10．载流零件14 11．内部电线14 11A．次级电路15 12．加热元件16 13．电气绝缘16 14．绝热17 15．热断路器17 16．灯座17 17．开关17 18．双电压器具17 19．限温器17 20．过热保护18 21．间隙18 22．接地18 23．对伤害人体的防护19 24．压力容器及承受压力的零件20性能25．概述21 25A．接地电阻测试22 26．输入功率22 27．漏电流测试22 28．工作测试23 29．正常温度测试23 30．潮湿测试后的漏电流2831．高压测试29 32．断开发热丝测试29 33．电源线拉力测试30 34．金属壳冲击测试30 35．热降解31 36．手柄牢固性测试32 37．内置式器具及墙挂式器具的冲击测试34 38．负载测试34 39．非正常工作测试35 39A．次级电路元件失败测试38 40．自动控制装置测试38 41．标识的永久性测试39 生产线测试42．高压测试39 43．极性及接地连续性测试40 额定值44．细节41 标识45．细节41 46．彩盒标识42 说明书47．概述43 48．所有器具44 49．特殊器具44 50．用户维护45 滴漏式家用电咖啡壶及类似滴漏式酿造类器具的增补标准概述SA1．范围46 SA2．装配46 结构SA3．防腐蚀46 SA4．电源连接46 SA5．密封圈46 SA6．连接水管46 SA7．导热性47如有你有帮助，请购买下载，谢谢！SA8．接地47 SA9．工作控制装置47 SA10．接通电源指示装置48 SA11．温度控制装置48 性能测试SA12．工作测试49 SA13．漏电流测试49 SA14．正常温度测试49 SA15．潮湿测试后的漏电流50 SA16．稳定性50 SA17．负载测试51 SA18．冲击测试51 SA19．非正常工作测试51 厂商生产线测试SA20．厂商测试53 标识SA21．细节53 SA22．图形标志及辅助标识54 SA23．重要安全措施57 SA24．用户维护58 附录A元件标准59。
水壶咖啡壶常见设计安规要求
21 21章 机械强度
电水壶应有足够的机械强度，其结构应能承受正常使用中可能发生的鲁莽操 作,0.5J冲击能量在器具外壳最薄弱处敲打。主要考虑选材和材料厚度 附加绝缘厚度不少于1mm，加强绝缘不少于2mm
22章结构
22.6
22.11 对防止接触带电部件，防水或防止接触运动部件提供必要防护等级的不可 拆卸零件，应以可靠的方式固定，且应承受住在正常使用中出现打机械应力 可拆卸部件要求 施加于可能被拆卸的所有零件，不管其是否用螺钉、铆钉或类似零件固定。 以最不利的方向施加力于盖子或零件可能薄弱的部位，并持续10s。但不得 使用猛力。施加的力按如下规定： ──推力 50N ──拉力 a)如果部件的形状使得指尖不能轻易的滑脱的，50N b)如果部件被抓持的突起部分在取下的方向少于10mm ，30N 22.101电水壶的结构应保证：在倒水时，壶盖不会掉。额定电压工作到水沸腾， 按正常的方式倒掉90%的水，壶盖不会掉出，且仅能从壶嘴流出 22.12，手柄、旋钮、手把、操纵杆和类似的部件，如果松动可引起危险的话， 则应以可靠的方式固定 ，以使它们在正常使用中不出现工作松动。（不接 触带电部件） ——如果这些零件的外形使其在正常使用中不可能爱到轴向拉力，则施加的 力为15N。 ——如果零件的外形使其可能受到轴向拉力，则施加的力为30N。
7章 标志说明
LABEL等标示牌通过用手拿沾水的布擦拭标志15s，再用沾汽油的布擦拭15s来检 查其合格性 志仍应清晰易读，应不易揭下并且不应卷边.水壶一般属于I类电器,不需 标示II类电器”回”符合号,另外产品如果没有做其它国家的认证不能将LOGO标示 在LABEL上. 产品须有警告语，警告语字高须大于2.4mm（小写按b类测量）在产品外壶易见处 (UL规定) 但是在IEC要求中,警告语不一定须标在产品的外壳易见部分而是仅须在 说明书中有提及则能够满足要求。CE 标志高须大于5mm,ETL标志需大于8mm垃 圾桶 标志高须大于7mm, hot surface"的符号有要求,三角形的高度不少于12 毫米
安规知识UL
安规认证知识—UL北美认证主要有UL ，CSA ，ETL，这里我重点将UL，ETL认证的基本。
UL的认证流程：1、安全认证内容：依照产品的相关安全标准，对样机进行测试；如电水壶、咖啡壶的安规标准：UL1082；多士炉、烤箱的安规标准为：UL10262、工厂审查：包括对零部件的进货检验、仓库的保存及标识、生产的过程控制、最终产品的检测、零部件的一制性、仪器的计量等进行审查，重点突出产品的质量保证能力及生产产品与认证样板的一致性。
一、UL/ETL零件的核对：UL/ETL的零件分部到报告的各页，在产品的相片附页，在检查和核对零件时根据相片来核对零件。
二、安规知识：1、家电产品分类：（1）、按标准分类：A、UL1082：电水壶、咖啡壶等、B、UL1026：多士炉、电烤箱C、UL982：搅拌机、吸尘器、榨汁机D、UL1026/982：面包机、E、UL1005：电烫斗F、UL923：微波炉G、UL1083：油炸锅，三文治，比萨机2、标志：见附页3、输出功率：①、功率偏差按下表功率偏差4、温升：①、测试方法分热电偶法及电阻法；其中电阻法较准确，且主要针对带绕组的器件。
②、在温升测试过程中，我司的产品多士炉及电动类器具（如搅拌机及打蛋机）较易出问题，其中多士炉的塑料件及电动器具的绕组常出现温升超标现象。
其它器具的手柄温升也是易出问题的。
5、电气强度和泄漏电流AC1000V/1min，；泄漏电流如下：0.5mA6、非正常测试：要求器具不会产生着火、有毒气体发出、电击、机械危险等不安全现象；如对温控器、热熔断器等元器件的短、开路或失效，电机的堵转等均属非正常测试；我司的咖啡壶在温控器短路测试过程中，较易出现着火或熔融金属的问题；7、稳定性和机械危险：①、器具（手持式器具除外）在15°斜面上不允许倾倒；②、冲击测试，50.8mm直径，重1.18lbs（0.535Kg）的钢球冲产生1.02J的能量，冲击薄弱点。
040710 咖啡壶系列测试标准(UL标准)
3-4-1-2 在额定电压下,让咖啡壶干烧三次,前两次干烧1H,第三次干烧7-8H
3-4-1-3经该测试后,检查⑴是否产生金属熔化、⑵3A电流保险丝是否断开、⑶燃烧材断是否着
火燃烧 、（4）泄漏电流测试(120V/60Hz、＜5mA
3-4-2 非正常测试二（过压测试）:
3-4-2-1以1.1倍额定电压或额定功率条件下的电压(两者取较大的),连一个500Ω,运行一个完整
和接地之间连一个500Ω的电阻,测试泄漏电流。
3-3-3 (1):测试完成后,带电金属不得外露,胶件不得起火或有火焰现象,金属不得熔化
(2):最大泄漏电流不得超过5mA。
3-4非正常测试：
3-4-1非正常测试一 (空烧测试):
3-4-1-1先将咖啡壶易接触到金属部件通过一个3A电流保险丝与地相连,咖啡壶底部放两层餐巾
的cycle并加入水,测试泄漏电流。
3-4-2-2 (1)测试完成后,带电金属不得外露,胶件不得起火或有火焰现象,金属不得熔化。
(2)液体不得飞溅到以咖啡壶为中心3英寸以外的地方。
(3)液体最大泄漏电流不得超过5mA。
3-5电源线测试:
3-5-1电源线拉力测试:
3-5-1-1测试前,将电源线在机体连接端全部解除,并在距电源线固定位处平齐剪断电源线。
3-7-2将炸篮装于油炸锅且加入最小刻度的油位(MIN刻度处).将炸锅放在摩擦系数为0.2的水平面
上,用拉力计测出电源线与插座分离的拉力F2.
3-7-3经该测试后,要求F1≤95% F2 。
3-8机械强度测试:
3-8-1使用重量为0.535Kg直绽为50mm钢球以2.03J的冲击能量冲击本休, 底座,手柄及控制
3-1-2耐压测试:将开关电源置于 "ON" 状态，产品的电源线插头与耐压机与输出端连接，探头与
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
11章 发热(温升)
电热器具在正常工作状态下以1.15倍的额定功率工作,水壶一般在工作二个循环, 测试相关零件的温升;
咖啡壶/打奶器工作到温度平衡的状态为止.
温升要求:1,在正常使用中连续握持的手柄、旋钮、抓手和类似部件（如锡焊用电 烙铁）：
──金属制的 30K ──陶瓷和玻璃材料制的40K ──模制材料、橡胶或是木制的50K 2,在正常使用中仅短时握持的手柄、旋钮、抓手和类似部件（如：开关）： ──金属制的35K ──陶瓷和玻璃材料制的45K ──模制材料、橡胶和是木制的 60K 3,电容/继电器/内部布线: 元件上带有工作温度标志(T) ， 温升不超过 T-25℃
• 以最不利的方向施加力于盖子或零件可能薄弱的部位，并持续10s。但不得 使用猛力。施加的力按如下规定：
• ──推力
50N ──拉力
• a)如果部件的形状使得指尖不能轻易的滑脱的，50N
• b)如果部件被抓持的突起部分在取下的方向少于10mm ，30N
22.101电水壶的结构应保证：在倒水时，壶盖不会掉。额定电压工作到水沸腾， 按正常的方式倒掉90%的水，壶盖不会掉出，且仅能从壶嘴流出
4,电源线分叉处:不超过50K
15章 耐潮湿
16章 泄漏电流和电气强度
19章 非正常测试
19.3:测试A,空壶状态下,1.15倍额定功率下测试（均适用于水壶咖啡壶打奶器） 测试B,装10mm 的水,打开壶盖,1.15倍额定功率下测试（均适用于水壶咖啡
壶打奶器） 19.4 测试C1，按11章温升要求测试，但是将温控器短路的情况下测试（适用于
22.12，手柄、旋钮、手把、操纵杆和类似的部件，如果松动可引起危险的话， 则应以可靠的方式固定 ，以使它们在正常使用中不出现工作松动。（不接 触带电部件）
• ——如果这些零件的外形使其在正常使用中不可能爱到轴向拉力，则施加的 力为15N。
• ——如果零件的外形使其可能受到轴向拉力，则施加的力为30N。
20章 稳定性和机械危险
• 电水壶应有足够的稳定性，不得翻倒，可触及部位不应有锐边锐角。 • 电水壶按任何正常使用位置放置在与水平面成15°夹角的倾斜面上，电
源线以最不利的位置放置在倾斜面上。验
21章 机械强度
• 电水壶应有足够的机械强度，其结构应能承受正常使用中可能发生的鲁莽操 作,0.5J冲击能量在器具外壳最薄弱处敲打。主要考虑选材和材料厚度
10章 功率
当产品工作到稳定状态下功率不能超过+5%,-10%
• 功率牌认证标准计算方法 • 1, 单个电压和单个功率的计算方法: • 如:240V 2400W 计算方法: 测试电压240V,功率需在 • 2400W的+5%或-10%以内(即2160-2520W为合格). • 2, 二个电压和单个功率的计算方法: • 如:220-240V 2200W 计算方法: 测试电压取中间值,即在
25.8电源软线的导线，应具有不小于下表中所示的标称横载面积
器具的额定电流，A
7章 标志说明
LABEL等标示牌通过用手拿沾水的布擦拭标志15s，再用沾汽油的布擦拭15s来检 查其合格性 志仍应清晰易读，应不易揭下并且不应卷边.水壶一般属于I类电器,不需 标示II类电器”回”符合号,另外产品如果没有做其它国家的认证不能将LOGO标示 在LABEL上. 产品须有警告语，警告语字高须大于2.4mm（小写按b类测量）在产品外壶易见处 (UL规定) 但是在IEC要求中,警告语不一定须标在产品的外壳易见部分而是仅须在 说明书中有提及则能够满足要求。CE 标志高须大于5mm,ETL标志需大于8mm垃 圾桶 标志高须大于7mm, hot surface"的符号有要求,三角形的高度不少于12 毫米
水壶） 19.4 测试C2，按11章温升要求测试，但是将温控器短路的情况下，直到 保险丝
动作（适用于咖啡壶打奶器） 19.101测试D，空壶状态下,1.15倍额定功率,热断路器短路下测试（适用于水壶） 19.102测试E,如带有2个自复位热断路器，将一个热断路器短路后，1.15倍额定
功率，在另一个热断路器工作后2S内，在壶内注入额定容量的水，1分钟后 将水倒掉，重复100次。（ 带2个自复位热断路器） 19.11 以额定最大电压，将X2电容短路。（带X2电容） • 判断:器具不应喷射出火焰、熔融金属、达到危险量的有毒性或可点燃的气体， 且木质支撑物，测试角的侧壁，顶板和底板和木箱，电源软线的绝缘其温升 不应超过 150K
如果绝缘材料通过了16.3中的电气强度测试，则被认为是足够的。
25章 电源线连接
25.7电源软线不应轻于以下规格： ——轻型聚氯乙烯护套软线（IEC227的52号线），如果器具质量不超过1kg, H03VV-F
——普通聚氯乙烯护套软线（IEC227的53号线），器具质量超过3kg。 H 05 VV-F
22.35对于非III类结构，在正常使用中握持或操纵的手柄、 操纵杆和旋钮即使绝缘失效，也不应带电。如果这些 手柄、操纵杆或旋钮是金属制成的，并且它们的轴或 固定装置在绝缘失效的情况下可能带电，则它们应该 用绝缘材料充分地覆盖，或用附加绝缘将其易触及部 分与它们的轴杆或固定装置隔开。
(电镀或五金手柄与五金壶身需隔开4mm爬电距离）
230V电压下,功率需在2200W的+5%或-10%以内 (即 1980-2310W为合格). • 3, 二个电压和二个功率的计算方法: • 如:220-240V 1512-1800W 计算方法:测试电压220V对应 功率为1512W的+5%或-10%以内, 测试电压240V对应功 率为1800W的+5%或-10%以内,为合格
附加绝缘厚度不少于1mm，加强绝缘不少于2mm
22章结构
22.6
22章结构
22.11 对防止接触带电部件，防水或防止接触运动部件提供必要防护等级的不可
拆卸零件，应以可靠的方式固定，且应承受住在正常使用中出现打机械应力 可拆卸部件要求
• 施加于可能被拆卸的所有零件，不管其是否用螺钉、铆钉或类似零件固定。
