(优选)盾构机结构简介.
盾构机结构详解
盾构机技术讲座一.盾构机结构（EPB总体结构图）盾构是一个具备多种功能于一体的综合性隧洞开挖设备,它集和了盾构施工过程中的开挖、出土、支护、注浆、导向等全部的功能，目前，盾构机已成为地下交通工程及隧道建设施工的首选设备被广泛使用。
其优点如下:1. 不受地面交通、河道、航运、季节、气候等条件的影响。
2. 能够经济合理地保证隧道安全施工。
3. 盾构的掘进、出土、衬砌、拼装等可实行自动化、智能化和施工运输控制信息化。
4. 掘进速度较快，效率较高，施工劳动强度较低。
5. 地面环境不受盾构施工的干扰。
其缺点为：1. 盾构机械造价较高。
2. 在饱和含水的松软地层中施工地表沉陷风险大。
3. 隧道曲线半径过小或埋深较浅时难度较大。
4. 设备的转移、运输、安装及场地布置等较复杂。
盾构作为一种保护人体和设备的护体，其外形（断面形状）随所建的工程要求不同有圆形、双圆形、三圆形、矩形、马蹄形、半圆形等。
（如：人行道方形能最大限度的利用空间、过水洞马蹄形符合流体力学、公路隧道半圆形利用下玄跑车）。
而因圆形断面受力好、圆形盾构设备制造相对简单及成本相对低廉，绝大部分盾构还是采用传统的圆形。
为适应各种不同类型土质及盾构机工作方式的不同，盾构机可分为三种类型、四种模式：三种类型：（1）软土盾构机；（2）硬岩盾构机；（3）混合型盾构机。
四种模式：（4）开胸式；（5）半开胸式（半闭胸式、欠土压平衡式）；（6）闭胸式（土压平衡式）；（7）气压式。
软土盾构机适应于未固结成岩的软土、某些半固结成岩及全风化和强风化围岩。
刀盘只安装刮刀，无需滚刀。
硬岩盾构机适应于硬岩且围岩层较致密完整，只安装滚刀，不需要刮刀。
混合盾构机适应于以上两种情况，适应更为复杂多变的复合地层。
可同时安装滚刀和刮刀。
气压盾构是在加气压状态下的施工模式，即可用于泥水加压式盾构机，也可用于土压平衡式盾构机。
以下以海瑞克公司在广州地铁使用的典型土压平衡式盾构机为例：盾构机总图总体外形尺寸：?6280X75000mm总质量：520t装机总功率：最大掘进速度：80mm/min第一节：主机结构（盾体及刀盘结构）断面形状：圆形、用钢板成型制成，材料为：S335J2G3。
盾构机主要结构功能及分类
盾构机主要结构功能及分类盾构机是一种用于地下工程的特种设备，主要用于隧道的掘进。
它的主要结构由多个部分组成，每个部分都有独特的功能。
分类上主要有两种，土压平衡盾构机和密闭式盾构机。
1.土压平衡盾构机的主要结构和功能：（1）盾构机主体结构：主要包括盾构机壳体、导轨、支撑盘、刀盘和推进系统。
盾构机壳体是盾构机的主要结构，起到抗土压力和保护工作人员的作用。
导轨可以保证盾构机在隧道掘进过程中的稳定运动。
支撑盘用于支撑刀盘和推进系统。
（2）刀盘：刀盘是盾构机掘进的核心部分，主要负责切削地层和储存切削土层，同时还可以承载推进力。
刀盘通常由切削刀片和刀杆组成，切削刀片负责切削，切削土层则通过刀杆输送到刀盘内。
（3）推进系统：推进系统是盾构机掘进的动力系统，主要由推进液压缸、液压系统和控制系统组成。
推进液压缸通过提供推进力，推动盾构机前进。
液压系统负责为推进液压缸提供液压能源。
控制系统监控和控制盾构机的运行。
2.密闭式盾构机的主要结构和功能：（1）盾构机主体结构：密闭式盾构机的主体结构与土压平衡盾构机类似，包括盾构机壳体、导轨、支撑盘、刀盘和推进系统。
盾构机壳体保护工作人员，导轨保证盾构机的稳定运动，支撑盘用于支撑刀盘和推进系统。
（2）刀盘：密闭式盾构机的刀盘相对复杂，主要包括切削刀片、刀杆、注浆管和注浆系统。
刀盘负责切削地层和储存切削土层，切削刀片通过刀杆进行切削，同时通过注浆管和注浆系统注入混凝土浆液，以形成地层的支撑结构。
（3）推进系统：推进系统和土压平衡盾构机类似，主要由推进液压缸、液压系统和控制系统组成。
推进液压缸通过提供推进力，推动盾构机前进。
液压系统为推进液压缸提供能源，控制系统监控和控制盾构机的运行。
综上所述，盾构机的种类主要有土压平衡盾构机和密闭式盾构机，其结构和功能都有所区别。
了解盾构机的结构和功能可以帮助人们更好地理解盾构机的工作原理，从而进行合理的使用和维护。
盾构机结构详解范文

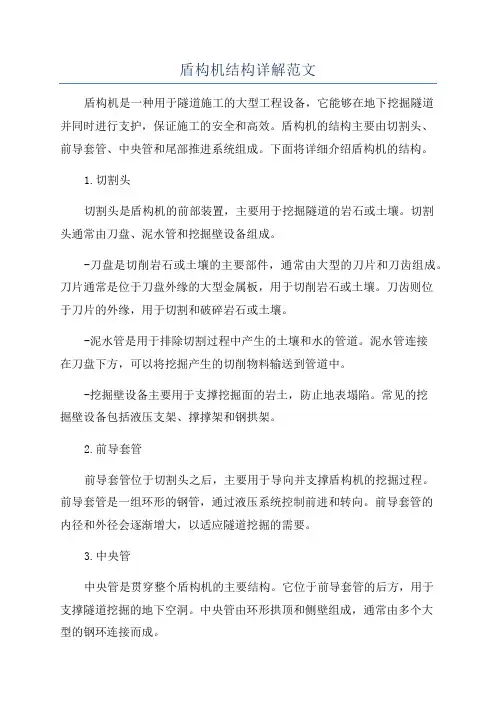

盾构机结构详解范文盾构机是一种用于隧道施工的大型工程设备，它能够在地下挖掘隧道并同时进行支护，保证施工的安全和高效。
盾构机的结构主要由切割头、前导套管、中央管和尾部推进系统组成。
下面将详细介绍盾构机的结构。
1.切割头切割头是盾构机的前部装置，主要用于挖掘隧道的岩石或土壤。
切割头通常由刀盘、泥水管和挖掘壁设备组成。
-刀盘是切削岩石或土壤的主要部件，通常由大型的刀片和刀齿组成。
刀片通常是位于刀盘外缘的大型金属板，用于切削岩石或土壤。
刀齿则位于刀片的外缘，用于切割和破碎岩石或土壤。
-泥水管是用于排除切割过程中产生的土壤和水的管道。
泥水管连接在刀盘下方，可以将挖掘产生的切削物料输送到管道中。
-挖掘壁设备主要用于支撑挖掘面的岩土，防止地表塌陷。
常见的挖掘壁设备包括液压支架、撑撑架和钢拱架。
2.前导套管前导套管位于切割头之后，主要用于导向并支撑盾构机的挖掘过程。
前导套管是一组环形的钢管，通过液压系统控制前进和转向。
前导套管的内径和外径会逐渐增大，以适应隧道挖掘的需要。
3.中央管中央管是贯穿整个盾构机的主要结构。
它位于前导套管的后方，用于支撑隧道挖掘的地下空洞。
中央管由环形拱顶和侧壁组成，通常由多个大型的钢环连接而成。
-环形拱顶位于中央管的顶部，用于承受地表的重压，并将重压传递给整个结构。
-侧壁位于中央管的两侧，用于支撑地下空洞的侧面。
侧壁通常由多个大型钢板组成，钢板之间通过螺栓或焊接固定。
4.尾部推进系统尾部推进系统位于盾构机的后部，主要用于推进盾构机并将其移动到下一个挖掘位置。
尾部推进系统通常由推进油缸、液压马达和支撑脚组成。
-推进油缸用于推动盾构机前进。
推进油缸通过液压系统提供推进力，将盾构机推动到下一个挖掘位置。
-液压马达用于驱动尾部推进系统的液压设备，以实现推进和方向控制。
-支撑脚用于支撑盾构机，在推进过程中稳定和平衡盾构机的重量。
除了以上主要结构，盾构机还包括供电系统、控制室、液压系统、工业润滑油系统、注浆系统和排水系统等辅助设备和系统，以实现盾构机的全面功能。
盾构机的构造及应用

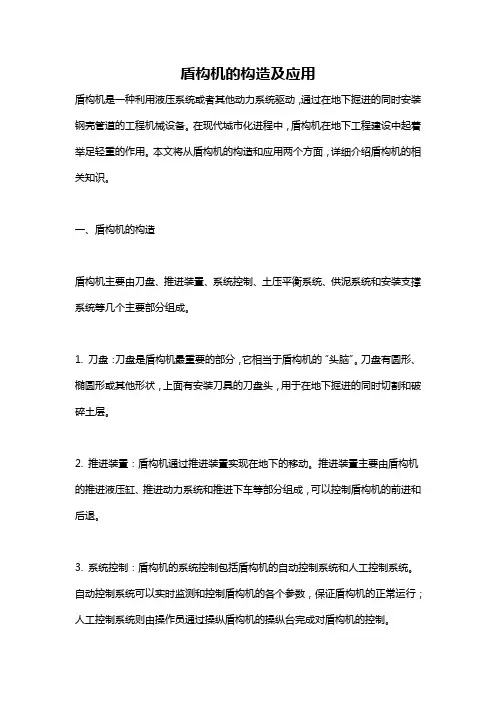

盾构机的构造及应用盾构机是一种利用液压系统或者其他动力系统驱动，通过在地下掘进的同时安装钢壳管道的工程机械设备。
在现代城市化进程中，盾构机在地下工程建设中起着举足轻重的作用。
本文将从盾构机的构造和应用两个方面，详细介绍盾构机的相关知识。
一、盾构机的构造盾构机主要由刀盘、推进装置、系统控制、土压平衡系统、供泥系统和安装支撑系统等几个主要部分组成。
1. 刀盘：刀盘是盾构机最重要的部分，它相当于盾构机的“头脑”。
刀盘有圆形、椭圆形或其他形状，上面有安装刀具的刀盘头，用于在地下掘进的同时切割和破碎土层。
2. 推进装置：盾构机通过推进装置实现在地下的移动。
推进装置主要由盾构机的推进液压缸、推进动力系统和推进下车等部分组成，可以控制盾构机的前进和后退。
3. 系统控制：盾构机的系统控制包括盾构机的自动控制系统和人工控制系统。
自动控制系统可以实时监测和控制盾构机的各个参数，保证盾构机的正常运行；人工控制系统则由操作员通过操纵盾构机的操纵台完成对盾构机的控制。
4. 土压平衡系统：盾构机在地下掘进过程中，土层的压力对盾构机有很大的影响。
土压平衡系统可以保持掘进工作面的土层压力与外界压力相平衡，从而减小盾构机的阻力，保证盾构机的正常运行。
5. 供泥系统：盾构机工作时需要将切割出的土层排出。
供泥系统主要负责将切削下来的泥浆经过输送管道排出到地面或者处理设备，保持掘进工作面干燥。
6. 安装支撑系统：盾构机在掘进过程中，需要将钢壳管道安装在地下。
安装支撑系统可以将钢壳管道一节一节地推送到地下，保证施工的顺利进行。
二、盾构机的应用盾构机在地下工程建设中应用广泛，主要包括以下几个方面：1. 地铁建设：盾构机在地铁建设中起到了至关重要的作用。
通过盾构机可以快速地开挖地下隧道，将地铁站点相连接，形成地铁线路。
盾构机的使用可以提高施工效率，减少对地面的影响，同时也保证了地下空间的安全稳定。
2. 隧道工程：盾构机在隧道工程中可以大大缩短施工时间，减少劳动强度。
盾构的基本构造

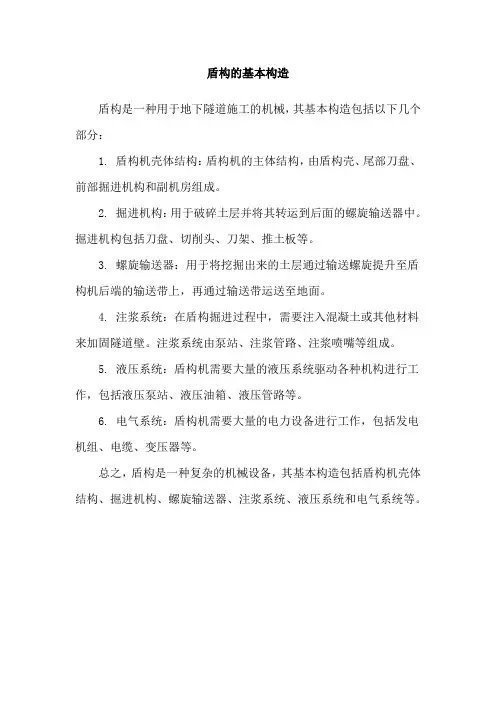

盾构的基本构造
盾构是一种用于地下隧道施工的机械，其基本构造包括以下几个部分：
1. 盾构机壳体结构：盾构机的主体结构，由盾构壳、尾部刀盘、前部掘进机构和副机房组成。
2. 掘进机构：用于破碎土层并将其转运到后面的螺旋输送器中。
掘进机构包括刀盘、切削头、刀架、推土板等。
3. 螺旋输送器：用于将挖掘出来的土层通过输送螺旋提升至盾构机后端的输送带上，再通过输送带运送至地面。
4. 注浆系统：在盾构掘进过程中，需要注入混凝土或其他材料来加固隧道壁。
注浆系统由泵站、注浆管路、注浆喷嘴等组成。
5. 液压系统：盾构机需要大量的液压系统驱动各种机构进行工作，包括液压泵站、液压油箱、液压管路等。
6. 电气系统：盾构机需要大量的电力设备进行工作，包括发电机组、电缆、变压器等。
总之，盾构是一种复杂的机械设备，其基本构造包括盾构机壳体结构、掘进机构、螺旋输送器、注浆系统、液压系统和电气系统等。
盾构机主要结构功能及分类
盾构机主要结构功能及分类盾构机是一种用于地下隧道工程的机械设备，可以将土层钻掘和推进到机体后方，并同时安装预制的隧道衬砌。
它的主要结构由下述几部分组成，并具有相应的功能。
1.推进架：推进架是盾构机的主体支撑结构，通过支撑来分担推进机构产生的推力，并将其传递给隧道衬砌。
推进架内部包含两个推进头（用于掘进）和一个后备推进装置（用于支撑推进），以及一些液压支撑腿和插板，用于调整和固定推进架在隧道内的姿态。
2.切削头：切削头是盾构机的前部装置，由盾壳、刀盘和剥片组成。
刀盘上带有切削刀具，通过自转和推进向前的作用，将前方土层切割、破碎，并通过剥片将其带回盾壳内，然后通过管道输送到地面。
3.后部封闭状态：后部封闭状态由后推装置和盾壳后部密门组成。
在切削头前进时，后部封闭状态可以防止土层倒灌，同时也可以提供泥浆的均匀分布。
4.泥浆循环系统：泥浆循环系统用于冲洗切削区域和运输土层碎片。
它包括泥浆池、泥浆泵、沉淀器、过滤器等设备，可以实现循环使用泥浆，减少泥浆的消耗并保持隧道稳定。
盾构机可根据其适用工程和特点进行分类，常见的分类方式有以下几种：1.土压式盾构机：土压式盾构机是最常用的一种盾构机类型。
它通过切削头前进时施加土压力，将以往的土层推到推进机构后方，并利用一个密闭的后部封闭状态防止土层的倒灌。
这种类型的盾构机适用于切削耐水的软土、砂质土或含有少量卵石的土层。
2.水压式盾构机：水压式盾构机是用水压力代替土压力推进的一种盾构机。
切削头前方通常填充高压注浆或者与切削头相接的压水室，通过在切削头和管片之间施加适当的压力，实现推进并保持隧道稳定。
这种类型的盾构机适用于岩石地层或特殊地质情况下的隧道掘进。
3.平衡盾构机：平衡盾构机是一种在切削头和推进机构之间保持地层平衡的盾构机。
它将切削头前方的土层留在盾壳内部，并通过在推进架内增减水压来平衡切削头前的土层压力，避免地下水倒灌或塌方。
这种类型的盾构机适用于软土、粉砂层和含有水化学物质的地层。
盾构机构造及工作原理简介解析
盾构机构造及工作原理简介解析盾构机构造及工作原理简介第二部分四、盾构机的主控系统及工作原理下图是天地重工生产的土压平衡盾构机示意图，通过这台土压平衡盾构来简单介绍盾构机的构造及工作原理。
盾构法隧道的基本原理是用一件有形的钢质组件沿隧道设计轴线开挖土体而向前推进。
这个钢组件在初步或最终隧道衬砌建成前，主要起防护开挖出的土体、保证作业人员和机械设备安全的作用，同时还能够承受来自地层的压力，防止地下水或流沙的入侵，这个钢质组件被称为盾构。
而盾构的主要组成部分即为盾体。
盾尾刷和同步注浆系统管片拼装机前盾中盾后盾推进油缸人行闸排土系统刀盘1. 盾体盾体主要包括前盾、中盾和尾盾三部分，这三部分都是管状筒体。
前盾和与之焊在一起的承压隔板用来支撑刀盘驱动，同时使泥土仓与后面的工作空间相隔离，推进油缸的压力可通过承压隔板作用到开挖面上，以起到支撑和稳定开挖面的作用。
承压隔板上在不同高度处安装有五个土压传感器，可以用来探测泥土仓中不同高度的土压力。
前盾的后边是中盾，中盾和前盾通过法兰以螺栓连接，中盾内侧的周边位置装有推进油缸。
中盾的后边是尾盾，尾盾末端装有密封用的盾尾刷。
2. 刀盘和刀盘驱动刀盘是一个带有多个进料槽的切削盘体，位于盾构机的最前部，用于切削土体，刀盘通过安装在前盾承压隔板上的法兰上的刀盘电机来驱动。
它可以使刀盘在顺时针和逆时针两个方向上实现无级变速。
刀盘电机的变速齿轮箱内需设置制动装置，用于制动刀盘。
电机的防护等级需大于IP55。
为了适用于不同的土质条件，刀盘上安装了多种类型和功能的刀具，所有刀具都由螺栓连接，可以从刀盘后面的泥土仓中进行更换。
刀盘(中交天和14.93米泥水气压平衡复合式盾构机)滚刀与推出式滚刀铲刀切削刀仿形刀与超挖刀铲刀:铲刀可以双向进行开挖，主要用于保证开挖直径的稳定不变。
铲刀切削刀:切削刀主要用于切削软土、泥砂地层。
其中刀口与刀盘旋转方向水平的称为切刀，刀口与刀盘旋转方向垂直的称为削刀切削刀滚刀与推出式滚刀:滚刀用于砂卵石、硬岩地层，它可以将大块的岩石打碎，分成小块。
盾构机的主要部件及技术参数
盾构机的主要部件及技术参数（一）盾构机主要部件盾构机主要部件1、盾体综述盾体根据本工程工况设计，盾体设计为梭型，即前盾直径〉中盾直径〉尾盾直径。
盾体包括三个主要组件：前盾、中盾、盾尾（1）前盾前盾由壳体、隔板、主驱动连接座、螺旋输送机连接座、连接法兰等焊接而成。
主要设计特点如下：①切口耐磨设计及固定搅拌棒前盾前部设计为锥形，并焊有耐磨层，增加耐磨性。
为了改善渣土的流动性，土压仓内隔板上设有两个搅拌棒，每个搅拌棒中间有一个注入添加材料通孔，加上隔板上两个加料孔共四个，其中两个搅拌棒注泡沫，另两个注膨润土。
搅拌棒强制搅拌渣土和添加材料，增加和易性。
搅拌棒表面用耐磨焊条网状堆焊，增加耐磨性。
隔板上有6个铰接式水平超前注浆孔，一个固定式水平注浆孔，满足地质水平加固的需求。
②前舱门人舱内部压力隔板上部设有Φ600mm前舱门孔和一个前舱门。
工作人员通过前舱门进入开挖仓检查更换刀具及处理仓内问题。
③土压传感器开挖仓内配置了6个土压传感器，可将压力信号传给PLC 并直观的显示在主控室内的显示屏上。
④其它隔板上设有一个电液通道和一个水气通道，当维修人员进入土压仓内维修刀盘或者更换刀具时，电液通道给土压仓内提供低压照明电源和焊接电源,水气通道给土压仓内提供切割部件所需的氧气和乙炔以及人员应急呼吸的新鲜空气。
此外隔板上还开有保压孔、进水孔、排水孔等，盾壳壁上设有6个膨润土接口。
（2）中盾中盾和前盾之间采用螺栓连接，中盾主要由连接法兰、两层隔板和米字梁组成。
主要设计特点如下：①铰接密封中盾和盾尾之间采用被动铰接形式，设计有两道密封，一道为橡胶密封，一道为紧急气囊密封。
正常情况下，橡胶密封起作用。
在异常情况下，或者橡胶密封需要更换时，使用紧急气囊密封。
在密封环端部设置压紧块，在压紧块和橡胶密封之间设置挡条，在端部利用调节螺栓使挡条压紧橡胶密封。
压紧的程度可用拧动螺栓进行调整。
图8.1 铰接机构示意图铰接部位设有三种注入口：A孔：用于向铰接密封加注油脂，防止铰接密封的渗透泄漏，沿圆周有6个。
盾构机结构详解
盾构机技术讲座一.盾构机结构（EPB总体结构图）盾构是一个具备多种功能于一体的综合性隧洞开挖设备,它集和了盾构施工过程中的开挖、出土、支护、注浆、导向等全部的功能，目前，盾构机已成为地下交通工程及隧道建设施工的首选设备被广泛使用。
其优点如下:1. 不受地面交通、河道、航运、季节、气候等条件的影响。
2. 能够经济合理地保证隧道安全施工。
3. 盾构的掘进、出土、衬砌、拼装等可实行自动化、智能化和施工运输控制信息化。
4. 掘进速度较快，效率较高，施工劳动强度较低。
5. 地面环境不受盾构施工的干扰。
其缺点为：1. 盾构机械造价较高。
2. 在饱和含水的松软地层中施工地表沉陷风险大。
3. 隧道曲线半径过小或埋深较浅时难度较大。
4. 设备的转移、运输、安装及场地布置等较复杂。
盾构作为一种保护人体和设备的护体，其外形（断面形状）随所建的工程要求不同有圆形、双圆形、三圆形、矩形、马蹄形、半圆形等。
（如：人行道方形能最大限度的利用空间、过水洞马蹄形符合流体力学、公路隧道半圆形利用下玄跑车）。
而因圆形断面受力好、圆形盾构设备制造相对简单及成本相对低廉，绝大部分盾构还是采用传统的圆形。
为适应各种不同类型土质及盾构机工作方式的不同，盾构机可分为三种类型、四种模式：三种类型：（1）软土盾构机；（2）硬岩盾构机；（3）混合型盾构机。
四种模式：（4）开胸式；（5）半开胸式（半闭胸式、欠土压平衡式）；（6）闭胸式（土压平衡式）；（7）气压式。
软土盾构机适应于未固结成岩的软土、某些半固结成岩及全风化和强风化围岩。
刀盘只安装刮刀，无需滚刀。
硬岩盾构机适应于硬岩且围岩层较致密完整，只安装滚刀，不需要刮刀。
混合盾构机适应于以上两种情况，适应更为复杂多变的复合地层。
可同时安装滚刀和刮刀。
气压盾构是在加气压状态下的施工模式，即可用于泥水加压式盾构机，也可用于土压平衡式盾构机。
以下以海瑞克公司在广州地铁使用的典型土压平衡式盾构机为例：盾构机总图总体外形尺寸：Φ6280X75000mm总质量：520t装机总功率：1744.6KW最大掘进速度：80mm/min第一节：主机结构（盾体及刀盘结构）断面形状：圆形、用钢板成型制成，材料为：S335J2G3。
盾构机结构简介 ppt课件
举例参数：形式：一端悬浮中 心轴式、外径：F900mm、导程： 600mm、驱动功率：315KW、最大 扭矩：215kN.m、转速：022.4r/min（无级调速）、最大出 土能力：300m3/h、最大通过块度： 300mm、闸门耐压：0.3MPa（液压 式）。
图2-19 螺旋输送机驱动
福州地铁运营分公司维修中心内部培训课件
缺点
① 盾构机械造价较高。 ② 在饱和含水的松软地层中施工地表沉陷风险大。 ③ 隧道曲线半径过小或埋深较浅时难度较大。 ④ 设备的转移、运输、安装及场地布置等较复杂。
福州地铁运营分公司维修中心内部培训课件
为适应各种不同类型土质及盾构机工作方式的不同， 盾构机可分为三种类型、四种模式：
三种类型： ① 软土盾构机； ② 硬岩盾构机； ③ 混合型盾构机。 四种模式：图2-1 盾构机总图 ① 开胸式； ② 半开胸式（半闭胸式、欠土压 平衡式）； ③ 闭胸式（土压平衡式）； ④ 气压式。
福州地铁运营分公司维修中心内部培训课件
6280mm
开 挖 直 径
硬岩盘口部分 图2-3 刀盘
福州地铁运营分公司维修中心内部培训课件
（1）下面是海瑞克公司的刀盘结构和参数：结构形状：平面圆角 形刀盘。铸造和焊接混合型。 外形尺寸：F6280mm F6130mm（刀圈外经）Ｘ1410mm总厚（刀盘厚580mm） 刀盘质量：57000kg开口率：28% 超挖刀行程：50mm 刀盘转0-6.1r/min 最 大扭矩：I-4500KN.mm II-1970KN.mm 脱困扭：5300KN.mm 结构：刀盘前端面有8条辐板（开有8个对称的长条孔），其上配有滚刀 （齿刀）座、刮刀座和2根搅拌棒，刀盘与驱动装置是用法兰连接，法兰与刀 盘之间是靠四根粗大的辐条相连。为保证刀盘的抗扭强度和整体刚度，刀盘 中心部分、辐条和法兰是采用整体铸造，周边部分和中心部分采用先拴接后 焊结的方式连接。（以前该件需从国外进口，现在已国产化）。为保证刀盘 在硬岩掘进时的耐磨性，刀盘的周边焊有耐磨条，面板上焊有栅格状的 Hardox耐磨材料。刀盘上装有4路泡沫管并分8个出口，各口都装有单向阀。 装有塔形滚刀超挖刀一套，配油管2根,其行程为：50mm。刀盘上可装双刃滚 刀4把，单刃滚刀31把，正面齿刀64把。边缘齿刀16把。
盾构机的构造与工作原理
盾构机的构造与工作原理盾构机是一种用于地下隧道施工的机械设备，它以其高效、快速、安全的特点被广泛应用于城市地铁、隧道、管廊等工程的建设中。
本文将从盾构机的构造和工作原理两个方面进行介绍。
一、盾构机的构造盾构机主要由盾构壳体、刀盘、推进系统、控制室和支撑系统等部分组成。
1. 盾构壳体：盾构壳体是盾构机的主体部分，由环片和壳体拼装而成。
它具有抗压、抗扭转和密封等功能，能够保护工作面的稳定和安全。
2. 刀盘：刀盘是盾构机的核心部件，位于盾构壳体前端。
它由刀盘主轴、刀臂、刀片等组成。
刀盘通过转动带动刀片切削地层，将土层碎块送入机械输送系统。
3. 推进系统：推进系统是盾构机的关键部分，它由推进液压缸、推进腔、推进座等组成。
推进系统通过液压力将盾构壳体向前推进，实现盾构机的整体推进。
4. 控制室：控制室是盾构机的操作中心，位于盾构壳体后部。
操作人员通过控制室内的控制台对盾构机进行控制和监控，实时了解施工情况并进行调整。
5. 支撑系统：支撑系统用于支撑盾构壳体，保证施工面的稳固。
它由液压支撑器、支撑梁、液压缸等组成，能够根据地质情况进行自动调整，确保盾构机的安全运行。
二、盾构机的工作原理盾构机的工作原理主要包括推进、掘进和支护三个过程。
1. 推进：盾构机在施工现场组装完成后，通过推进系统推进盾构壳体。
推进过程中，盾构机的刀盘不断转动，切削地层，同时使用推进液压缸施加推进力，将盾构壳体向前推进。
2. 掘进：在推进的同时，盾构机的刀盘通过旋转切削地层，将土层碎块送入盾构壳体内。
土层碎块经过机械输送系统，通过螺旋输送机或螺旋输送器等方式运出盾构壳体，最终被运出至地面。
3. 支护：在盾构机推进过程中，需要进行支护来保证施工面的稳固。
当盾构壳体推进一定距离后，液压支撑器通过液压力将支撑梁顶起，支撑盾构壳体，同时控制盾构壳体与地面之间的压力平衡，避免地面沉降和土层塌方。
盾构机的工作原理是将推进、掘进和支护等过程有机地结合起来，通过不断推进盾构壳体，实现隧道的快速、高效施工。
盾构机工作原理
盾构机工作原理盾构机是一种用于地下隧道施工的重型机械设备。
它采用盾构法施工，具有高效、安全、环保等优点。
下面将详细介绍盾构机的工作原理。
一、盾构机的构造盾构机主要由盾构机主体、刀盘、推进系统、控制系统和后续支护系统等部份组成。
1. 盾构机主体：由机壳、先后密封室、先后推进系统、主推进油缸和主推进盘等组成。
机壳是盾构机的主体结构，能够承受地下土压力。
2. 刀盘：位于盾构机前部，由刀盘主轴、刀盘盘体、刀具和刀盘驱动系统等组成。
刀盘通过旋转和推进来进行土层的开挖。
3. 推进系统：由推进油缸、推进盘和推进螺杆等组成。
推进油缸通过液压系统提供推进力，推进盘和推进螺杆将盾构机推进到地下。
4. 控制系统：包括盾构机的操作控制台、传感器、液压系统和电气系统等。
控制系统能够监测和控制盾构机的运行状态。
5. 后续支护系统：在盾构机通过后，需要进行地下隧道的支护。
后续支护系统包括涵洞衬砌、钢筋混凝土衬砌、喷射混凝土等。
二、盾构机的工作原理盾构机采用盾构法进行隧道施工，其工作原理如下：1. 准备工作：在施工前，需要对地质情况进行勘察，并确定盾构机的施工参数。
施工现场需要进行地面开挖，建立起盾构机的工作坑。
2. 推进过程：盾构机启动后，刀盘开始旋转，刀具在土层中开挖。
同时，推进油缸提供推进力，将盾构机推进到地下。
推进过程中，盾构机会持续排放掘进物料。
3. 土层处理：盾构机开挖的土层通过输送系统运出隧道，同时通过注浆系统进行土层的稳定，防止地面沉降。
4. 密封和支护：盾构机在开挖过程中，通过先后密封室和密封垫进行土层的封闭，防止水和泥浆进入隧道。
同时，后续支护系统进行隧道的支护。
5. 推进和停顿：盾构机在推进过程中，需要根据地质情况和施工计划进行停顿和调整。
停顿时，可以进行刀具更换、维护和修理。
6. 完工和拆除：当盾构机推进到目标位置后，施工完成。
隧道的后续工程，如道路铺设、管线安装等可以进行。
盾构机可以拆除或者继续用于其他隧道施工。
盾构的基本构造
盾构的基本构造
盾构是一种常用于地下隧道建设的机械化掘进方法，主要由以下几个部分组成：
1. 掘进头：位于盾构机前端，负责掘进工作。
通常由刀盘、切
削器和支撑系统等组成。
刀盘上装有大量的刀具，通过旋转和推进来掏出隧道断面，同时支撑系统负责保证掘进面的稳定。
2. 主轴承箱：位于盾构机中央，起到支撑机身和传递扭矩的作用。
主轴承箱内部包含主轴承、传动齿轮和液压缸等部件。
3. 推进系统：由液压油缸、支架和螺旋输送机等部件组成，通
过支架将掘进头向前推进，并通过螺旋输送机将掏出的土方运出隧道。
4. 后备系统：包括供电、通风、水泵、防火等设备，以及紧急
救援设备，确保施工安全。
5. 盾尾部分：包括尾盘、尾架和后备系统等。
其中，尾盘负责
支撑机尾，尾架负责支持和平衡掘进头，后备系统负责为机组提供各种设备和保障。
盾构机的基本构造如上所述，其具有自动化程度高、施工速度快、安全性高等优点，因此被广泛应用于地下隧道建设领域。
强烈推荐盾构机结构简介.ppt
福州地铁运营分公司维修中心内部培训课件
（二）前体
前体又叫切口环，是开挖土仓和挡土部分，位于盾构的最前端，结构 为圆筒形，前端设有刃口，以减少对底层的扰动 在圆筒垂直于轴线、约在其中段处焊有压力隔板，隔板上焊有安装主驱动、 螺旋输送机及人员舱的法兰支座和四个搅拌棒，还设有螺旋机闸门机构及气 压舱（根据需要），此外，隔板上还开有安装5个土压传感器、通气通水等 的孔口。不同开挖形式的盾构机前体结构也不相同。
单刃滚刀 切刀 仿形刀
中心齿刀 弧形刮刀
福州地铁运营分公司维修中心内部培训课件
② 刀具的破岩机理： 分软岩切削机理和硬岩破岩机理。软岩切削机理是刀具对土层的挤压 所产生的剪切力来破坏土层而达到切削效果。
图2-6 软土刀具切削机理示意图
福州地铁运营分公司维修中心内部培训课件
滚刀破岩要想达到满意效果，必须满足两个条件： a.工作面的岩层要有一定强度； b.滚刀的启动扭矩要小。 因为以下因素很难满足以上条件： a.地质因素； b.滚刀的制造质量及工艺； c.滚刀质量一致 性； d.开挖模式问题。
福州地铁运营分公司维修中心内部培训课件
（2）刀具的配置： 刀具的结构、材料及其在刀盘上的数量和位置关系直接影响到
掘 进速度和使用寿命。不同的地层条件对刀具的结构和配置是不相同的。 ① 刀具种类
图2-4 单刃滚刀结构图
图2-5 双刃滚刀结构图
福州地铁运营分公司维修中心内部培训课件
双刃中心刀 窄齿刀
福州地铁运营分公司维修中心内部培训课件
6280mm
开 挖 直 径
图2-3 刀盘
硬岩盘口部分
福州地铁运营分公司维修中心内部培训课件
（1）下面是海瑞克公司的刀盘结构和参数：结构形状：平面圆角 形刀盘。铸造和焊接混合型。
(整理)盾构机结构详解
盾构机技术讲座一.盾构机结构（EPB总体结构图）盾构是一个具备多种功能于一体的综合性隧洞开挖设备,它集和了盾构施工过程中的开挖、出土、支护、注浆、导向等全部的功能，目前，盾构机已成为地下交通工程及隧道建设施工的首选设备被广泛使用。
其优点如下:1. 不受地面交通、河道、航运、季节、气候等条件的影响。
2. 能够经济合理地保证隧道安全施工。
3. 盾构的掘进、出土、衬砌、拼装等可实行自动化、智能化和施工运输控制信息化。
4. 掘进速度较快，效率较高，施工劳动强度较低。
5. 地面环境不受盾构施工的干扰。
其缺点为：1. 盾构机械造价较高。
2. 在饱和含水的松软地层中施工地表沉陷风险大。
3. 隧道曲线半径过小或埋深较浅时难度较大。
4. 设备的转移、运输、安装及场地布置等较复杂。
盾构作为一种保护人体和设备的护体，其外形（断面形状）随所建的工程要求不同有圆形、双圆形、三圆形、矩形、马蹄形、半圆形等。
（如：人行道方形能最大限度的利用空间、过水洞马蹄形符合流体力学、公路隧道半圆形利用下玄跑车）。
而因圆形断面受力好、圆形盾构设备制造相对简单及成本相对低廉，绝大部分盾构还是采用传统的圆形。
为适应各种不同类型土质及盾构机工作方式的不同，盾构机可分为三种类型、四种模式：三种类型：（1）软土盾构机；（2）硬岩盾构机；（3）混合型盾构机。
四种模式：（4）开胸式；（5）半开胸式（半闭胸式、欠土压平衡式）；（6）闭胸式（土压平衡式）；（7）气压式。
软土盾构机适应于未固结成岩的软土、某些半固结成岩及全风化和强风化围岩。
刀盘只安装刮刀，无需滚刀。
硬岩盾构机适应于硬岩且围岩层较致密完整，只安装滚刀，不需要刮刀。
混合盾构机适应于以上两种情况，适应更为复杂多变的复合地层。
可同时安装滚刀和刮刀。
气压盾构是在加气压状态下的施工模式，即可用于泥水加压式盾构机，也可用于土压平衡式盾构机。
以下以海瑞克公司在广州地铁使用的典型土压平衡式盾构机为例：盾构机总图总体外形尺寸：Φ6280X75000mm总质量：520t装机总功率：1744.6KW最大掘进速度：80mm/min第一节：主机结构（盾体及刀盘结构）断面形状：圆形、用钢板成型制成，材料为：S335J2G3。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
缺点
① 盾构机械造价较高。 ② 在饱和含水的松软地层中施工地表沉陷风险大。 ③ 隧道曲线半径过小或埋深较浅时难度较大。 ④ 设备的转移、运输、安装及场地布置等较复杂。
为适应各种不同类型土质及盾构机工作方式的不同， 盾构机可分为三种类型、四种模式：
6280mm
开 挖 直 径
图2-3 刀盘
硬岩盘口部分
（1）下面是海瑞克公司的刀盘结构和参数：结构形状：平面圆角 形刀盘。铸造和焊接混合型。
外形尺寸：F6280mm F6130mm（刀圈外经）Ｘ1410mm总厚（刀盘厚580mm） 刀盘质量：57000kg开口率：28% 超挖刀行程：50mm 刀盘转0-6.1r/min 最 大扭矩：I-4500KN.mm II-1970KN.mm 脱困扭：5300KN.mm
图2-9 前体结构示意图
举例参数：F6250mm （直径）X1700mm（长 度）X60mm（板厚） X57t（质量）
（1）主驱动装置
主驱动装置由主轴承、八个液压驱动马达、八个减速器及主轴承 密封组成，轴承外圈通过连接法兰用螺丝与前体固定，内（齿）圈用螺丝和 刀盘连接，借助液压动力带动液压马达、减速器、轴承内齿圈直接驱动刀盘 旋转。
维尔特公司
20-50 17 20（刀圈厚70） 高出盾壳15-20 175/8 175/30 140/（32X2） 140/16 无，滚动与刮刀互 换
50-80 17 30（刀圈厚80） 高出盾壳15-20 110/10 110/25 70（37X2） --无，滚动与刮刀 互换
三菱公司
30-50 13或17 20 高出盾壳15-20 110/8 110/30 70/（30X2） 70/42 90, 滚动与刮刀 互换
（2）刀具的配置： 刀具的结构、材料及其在刀盘上的数量和位置关系直接影响到
掘 进速度和使用寿命。不同的地层条件对刀具的结构和配置是不相同的。
① 刀具种类
图2-4 单刃滚刀结构图
图2-5 双刃滚刀结构图
双刃中心刀 窄齿刀
单刃滚刀 切刀具的破岩机理： 分软岩切削机理和硬岩破岩机理。软岩切削机理是刀具对土层的挤压 所产生的剪切力来破坏土层而达到切削效果。
常见的结构有：平面圆角刀盘、平面斜角刀盘、平面直角刀盘。
盾构机刀盘应满足以下要求： ① 刀盘应有足够的强度和刚度。 ② 刀盘应有较大的开口率。 ③ 针对地层的变化，能够方便地更换硬岩滚刀和软岩齿刀。 ④ 刀盘结构应有足够的耐磨强度。 ⑤ 刀盘上应配置足够的渣土搅拌装置。 ⑥ 刀盘上应配置足够的注入口，各口并装有单向阀。以满足 刀具的冷却、润滑和渣土改良。
结构：刀盘前端面有8条辐板（开有8个对称的长条孔），其上配有滚刀 （齿刀）座、刮刀座和2根搅拌棒，刀盘与驱动装置是用法兰连接，法兰与刀 盘之间是靠四根粗大的辐条相连。为保证刀盘的抗扭强度和整体刚度，刀盘 中心部分、辐条和法兰是采用整体铸造，周边部分和中心部分采用先拴接后 焊结的方式连接。（以前该件需从国外进口，现在已国产化）。为保证刀盘 在硬岩掘进时的耐磨性，刀盘的周边焊有耐磨条，面板上焊有栅格状的 Hardox耐磨材料。刀盘上装有4路泡沫管并分8个出口，各口都装有单向阀。 装有塔形滚刀超挖刀一套，配油管2根,其行程为：50mm。刀盘上可装双刃滚 刀4把，单刃滚刀31把，正面齿刀64把。边缘齿刀16把。
（二）前体
前体又叫切口环，是开挖土仓和挡土部分，位于盾构的最前端，结构 为圆筒形，前端设有刃口，以减少对底层的扰动 在圆筒垂直于轴线、约在其中段处焊有压力隔板，隔板上焊有安装主驱动、 螺旋输送机及人员舱的法兰支座和四个搅拌棒，还设有螺旋机闸门机构及气 压舱（根据需要），此外，隔板上还开有安装5个土压传感器、通气通水等 的孔口。不同开挖形式的盾构机前体结构也不相同。
举例参数：最大扭矩：I4500KN.m II-1970KN.m 脱 困扭矩：5300KN.m 输出转速： 0-6.1r/min 主轴承外径： F2600mm 质量：6.64t 寿 命：10000h
刀具的高度差及组合高度差对开挖的影响： a.刀具高对防结泥饼有利。b.刀具的高度差大有利于破岩。
参数
制造商/
滚刀启动扭矩/mm 滚刀直径/in 滚刀磨损量限制/mm 边缘滚刀高度/mm 中心滚刀高度/mm/把数 正面滚刀高度/mm/把数 切刀高度/mm/把数 刮刀高度/mm/把数 刀盘先行刮刀
海瑞克公司
图2-6 软土刀具切削机理示意图
滚刀破岩要想达到满意效果，必须满足两个条件： a.工作面的岩层要有一定强度； b.滚刀的启动扭矩要小。 因为以下因素很难满足以上条件： a.地质因素； b.滚刀的制造质量及工艺； c.滚刀质量一致 性； d.开挖模式问题。
③ 刀具配置的差异性
刀具配置的差异性表现在滚刀和刮刀的配置数量和高等级组合高 度差等方面。
盾构机结构简介
盾构是一个具备多种功能于一体的综合性隧洞开挖设备,它集和 了盾构施工过程中的开挖、出土、支护、注浆、导向等全部的功能，目前，
盾构机已成为地下交通工程及隧道建设施工的首选设备被广泛使用
优点
① 不受地面交通、河道、航运、季节、气候等条件的影响。 ② 能够经济合理地保证隧道安全施工。 ③ 盾构的掘进、出土、衬砌、拼装等可实行自动化、智能化和施工运输控
表2-2 配置差异表
④ 滚刀与滚刀之间的刀间距
滚刀的刀间距也是影响破岩能力的关键因素。刀间距过大会在两刀之间 出现破岩的盲区而形成“岩脊”。刀间距过小会将岩体碾成小碎块，降低 破岩功效。
刀盘边缘部分的刀间距 一般都小于90mm, 正面刀具的刀间距一般在100mm, 有的在115-120mm。
图2-8 刀间距示意图
三种类型： ① 软土盾构机； ② 硬岩盾构机； ③ 混合型盾构机。
四种模式：图2-1 盾构机总图 ① 开胸式； ② 半开胸式（半闭胸式、欠土压 平衡式）； ③ 闭胸式（土压平衡式）； ④ 气压式。
图2-1 盾构机总图
图2-2 盾构机主机结构图
（一）刀盘
刀盘是盾构机的核心部件，其结构形式、强度和整体刚度都直接影响 到施工掘进的速度和成本，并且出了故障维修处理困难。
