南玻简介及质量控制

碎片颗粒数在50mm*50mm的范围内40粒以上. 横跨计数框边缘的碎片按1/2个碎片计算.
七、外观检验
八、镀膜用玻璃亲水试验
霰弹冲击性能试验
试样为与制品同厚度，同种类的，且与制品同一工艺条件下制造的尺寸为: 1930mm*864mm，尺寸偏差为(0~+5mm)的长方形平面钢化玻璃。
45kg的冲击体距离玻璃试样中心50mm以内，下落高度300mm，750mm，1200mm。 1200mm高处落下试样不破坏为合格，若试样破坏，则最大10块碎片质量的总 和不得超过相当于试样65c㎡面积的质量，保留在框内的碎片长度不超过120m m。
专业的研发团队
南玻拥有完善的研发体系——着力于太阳能玻璃 的核心技术与前端生产工艺技术研发、测试、检测， 使南玻集团在太阳能玻璃领域的技术水平始终处于国 内外同行业前列。
原料混合
原料入炉口及熔窑系统
Rolling压延
• RUREX-STAHL Germany 德国进口压花辊:240*2600 • Thickness可生产厚度：2.5mm～10mm；Standard标准：3.2
Production Capacity产量
• Melting capacity：650 tons/ daily • 熔窑:650吨/天 • Day production capacity：≥67,437㎡ • 日平均产量：≥ 67,437㎡ • Month production capacity：≥2,056,843㎡ • 月平均产量：≥2,056,843㎡ • Annual production capacity：≥24,682,125㎡ • 年平均产量≥24,682,125㎡
磨边
根据客户尺寸公差要求针对 不同的要求调整磨削量。
清洗
检验
镀膜前清洗
镀膜
镀膜洁净房
固化
钢化前连线及人工下片
钢化
应急把手
钢化源自文库
风栅
钢化炉出口
包装前清洗
先进的在线性能检测设备
在线全检
下片装箱
包装入库
封箱
入库
第四篇 常见原片质量缺陷
• 一、气泡
圆 1、直径L＜0.5mm不计数
形 2、 0.5mm≤L≤2.0mm允许1 气 个/㎡ 泡 3、直径L＞2.0mm不允许
七、边角不良
崩边示例
八、擦伤
九、烧焦
十、裂纹
十一、水迹及手套印
十二、架上及箱内自爆
第五篇 质量检验操作
• 一、尺寸检验： • 用最小刻度为1mm的卷尺紧贴玻璃边部拉长，眼睛垂直玻璃边部读取数据。
四、玻璃弯曲度测量
• 玻璃的长边的1/4处垫两块垫块，将玻璃垂直放置， 在距边部25mm处水平拉直一棉线，用钢直尺或塞尺测 量最大缝隙值除以玻璃边长不得超过千分之三。
落球测试
试样为与制品同厚度,同种类的,且与制品同一工艺条件下制造 的尺寸为:610mm*610mm,尺寸偏差为(0~+5mm)的平面钢化玻璃.
1040± 2g的钢球距离玻璃试样中心25mm的范围内,1米高处落下, 试样不破坏.
第六篇、客户常见投诉
• 一、钢化玻璃自爆 • 通常由玻璃原片含有带
打造世界一流工厂
第三篇 太阳能超白玻璃
深加工生产工艺流程
Tempered钢化处理后的太阳能超白玻璃： Primary原片→Cutting切割→Grinding磨 边→Cleaning清洗→Coating film镀膜 Tempering钢化→Cleaning清洗→ Packing 包装
切割
切割精度≤ ±0.5 mm，对角线偏差≤ ± 1 mm，完全能 满足超白太阳能等高档玻璃的要求。
五、波形度测量
• 将钢化玻璃垂直，用300mm长的刀口尺紧贴玻璃边部，用塞尺 测量波峰与波谷之间的最大值，检验时两边各测量三点，取 最大值即为该片玻璃的波形度。
• 紧靠边部测量,波形度≤ 0.4 mm /300mm
六、颗粒数检测
• 将钢化玻璃水平放置，四周边固定以防碎片飞溅，在 玻璃长边的中心线上距边部20mm处将玻璃敲碎，除去 距敲击点半径80mm内和距边部25mm内的碎片，取颗粒 最大的区域用50mm*50mm的计数框计算颗粒数，敲击 后3分钟内完成。
Automatic Cutting Machine 自动优化切割系统
公司玻璃生产线全部引进国外先进技术，按照行业一流要求进行软硬 件配置，分别引进了德国、意大利、以色列等国家的先进技术和配套设备， 为高效、稳定、安全运行提供保证。
Automatic Stacking Machin e
自动堆垛机
原片包装
第二篇 太阳能超白玻璃
原片生产工艺流程
Primary太阳能超白玻璃原片： Material原料→Melting熔化 → Rolling压延→ Annealing退火→Wind cooling风冷 →Cutting切割→ Packing包装
Material原料
经过精致挑选的,优质低铁矿沙,采用 南玻独特原料配方
第七篇
BIPV介绍
• 光伏电池是将太阳能转换成电能的转换器。其发电原理是 光生伏打效应，即太阳光照射到电池上时，电池吸收光能， 产生光生电子-空穴对，在电池内建电场的作用下，光生 电子与空穴被分离形成电压。
• 目前，全世界大约60﹪的太阳能电池用于并网发电系统， 且主要用于城市的建筑与光伏系统的结合，即光伏建筑一 体化（BIPV）。光伏发电与建筑相结合是目前世界上大规 模利用光伏发电的研发热点。
吴江南玻 玻璃有限公司介绍
WUJIANG CSG Solar Glass Co.,Ltd. 吴江南玻玻璃有限公司
➢ 吴江南玻玻璃有限公司隶属于南玻集 团平板玻璃事业部；
➢ 2009年9月项目立项，占地500余亩， 总投资17亿元人民币；
➢ 一期项目已建成两条浮法玻璃生产线 ➢ 一线日熔量为600吨， 2011年6投产； ➢ 二线日熔量为1000吨,2011年8投产 ➢ 二期项目建有一条日熔量为650吨的光
mm • Max Size最大原板宽度：2250mm×3500mm • Solar transmittance透光率：（3.2mm）：≥91.6％
Annealing退火
Glass Inspection玻璃检测
采用世界最先进的在线缺 陷自动检测设备，对各种缺 陷进行检测，可以准确检测 缺陷的性质、大小、形状等 指标，快速判定缺陷来源， 为原片的生产质量，产品的 稳定性提供了有力保障。
• 集团总部位于深圳蛇口，在深圳、广州、天津、成都、东莞、海南、苏州、河北等地设有 大型生产基地，在国内30多个大中城市布有销售网点，在澳大利亚、香港设有子公司。
集团主营业务
高档浮法玻璃原片、工程及建筑玻璃、精细玻璃、光伏科技绿色能源产品（高 纯硅材料 、太阳能超白玻璃、晶体硅太阳能电池、薄膜太阳能电池及其组件）、新型 电子元器件及结构陶瓷等产品的研制、开发、生产经营及设备技术的咨询和服务，建 筑玻璃幕墙及太阳能光伏幕墙工程的设计与安装及投资控股兴办实业等。
• 具体示例见下图：
错误开箱
抽出造成划伤、擦伤
三、客户投诉典型缺陷照片
1、夹杂物
2、擦伤
3、箱内崩边
4、划伤
5、纸印
四、发错货物
• 2008年6月3日，东莞南玻外协厂家将Baton Limited • 132*583-250片装入阿特斯的115*395-3000片中，到
公司后未开箱检验直接按照箱体外的标签打印箱卡导 致发错货。 • 2015年1月21日合肥晶澳投诉我司1月19日供货的985* 1950*3.2mm规格镀膜玻璃，1月20日客户生产线使用 我司3.2*985*1950镀膜玻璃，发现有4.0mm厚度，导 致边框安装不上，现场隔离154块组件。此次发错货 物导致直接损失20余万。
吴江南玻玻璃有限公司
2020/11/30
品控部质量培训 制作:方招
第一篇
集团和公司介绍
团
•
WUJIANG CSG SOLAR GLASS CO.,LTD
•
吴江南玻玻璃有限公司
•
Company Profile
•
公司简介
南玻集

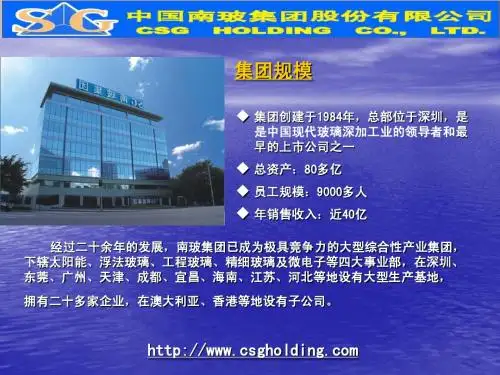

集团简介
• 南玻集团成立于一九八四年，为中外合资企业。一九九二年二月，公司A、B股同时在深交 所上市，成为中国最早的上市公司之一。经过二十多年的发展，集团目前拥有下属企业27 家，总资产120亿元，员工12000余人，是中国玻璃行业最具竞争力和影响力的大型企业。
伏玻璃生产线，2014年3月投产。
打造世界一流工厂
WUJIANG CSG Solar Glass Co.,Ltd. 吴江南玻玻璃有限公司
清洁能源 绿色工厂
➢吴江南玻使用清洁能源天 然气作为燃料，能够有效减 少硫化物的排放； ➢吴江南玻同步引进建设了 烟气脱销系统，能够进一步 净化烟气的排放； ➢吴江南玻采用和建设了烟 气余热发电系统，能够使热 量的综合利用率达到 70%， 有效减少能量的损耗。
硫化镍的结石引起，碎 片呈放射状分布，在破 碎起始点处存在明显 “蝴蝶斑”。从客户使 用情况来看，一般自爆 都发生在层压机内。
自爆组件示例
自爆组件示例
外力撞坏组件示例
二、客户开箱不当造成的问题
• 主要为客户没有玻璃行业生产经验，缺乏开箱所需辅助设施，不按开箱使用说明书进 行操作，对我司木箱采取竖立放置，将顶盖打开，然后直接将玻璃从箱内抽出，在抽 出过程中玻璃之间发生摩擦造成擦伤和严重划伤。
太阳能热水器
谢 谢! THANKS!
感谢下 载
公司通过认证
公司通过认证
我们的优势
➢南玻品牌优势：经过南玻人三十多年来不断的努力，南玻各类产品 已经在市场上建立良好的品牌效应，赢得了客户的广泛信任。
➢产品质量稳定：秉承南玻集团的质量精神，吴江南玻拥有一整套完 整的质量控制体系，先进的质量监控设备配合高素质的质量控制人员， 能够有效的保证产品质量的稳定。
长 长度L 形 （mm）
气 宽度W 泡 ≤1mm
0.5mm ≤L≤ 2.5mm
2个/㎡
L＞ 2.5mm
0个
宽度W ＞ 不允许
1mm
圆泡
长 泡
气泡样片
开口气 泡
圆泡和开口 气泡
表面大开口气泡
二、结石
白色结 石
黑色结石
结石样片
结石样片
大结石
大结石
三、线道
四、辊伤
五、变形点及夹杂物
六、划伤
➢强烈的服务意识：我们的团队具有良好的服务意识，能为客户提 供 包括售售 前、售中和售后全方位的服务，依托南玻团产品和客户的信 息平台，我们能够与客户及时的提供各类咨询和服务。
➢领先的技术优势：南玻拥有专业的研发机构和研发团队，拥有2个专 业的省级重点研发中心，与国内多所大学和科研单位建立了了密切的 产、学、研联系,能够根据市场的发展和客户的需求，不断开发出适合 市场和客户需求的新产品和新技术，不断引领市场的发展方向.
