封边机操作手册

封边机初级操作手册1．1

1．1．1

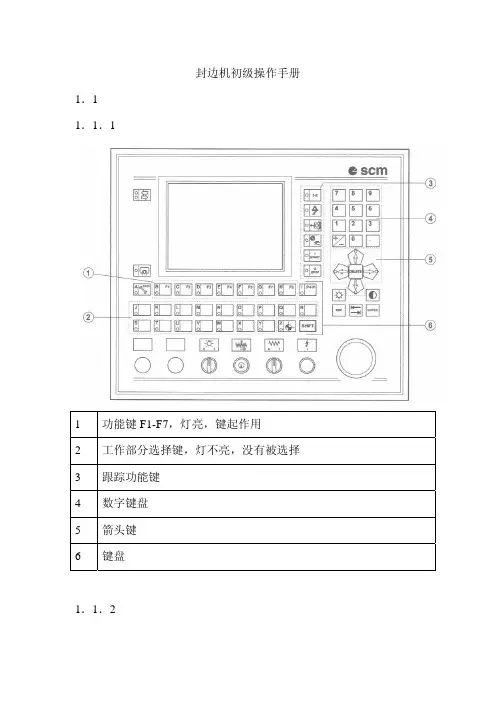

1 功能键F1-F7，灯亮，键起作用

2 工作部分选择键，灯不亮，没有被选择

3 跟踪功能键

4 数字键盘

5 箭头键

6 键盘

1．1．2

PLC终端信号数据传输键

灯亮，键被按下；灯不亮，键没被按下

程序维护键

跟踪选择开关：灯灭，走直线；灯亮，跟踪开起

复位键：当有报警的时候按此键复位

清空键：当机器在运转中停机，按此键把压在里面的工作排空

机器模式键：灯亮，自动；灯灭，手动

开始键：灯灭，停止；灯闪，启动；灯亮，机器已经启动

停止键：灯灭，机器正在运行；灯闪，机器正在停止；灯亮，机器已经停止

正负键

点

删除键

备用键

退出键

确认键

显示屏明亮度键

回去键

1．1．3

按F5键显示报警页

按F6键显示机器页

按F7显示帮助菜单

1．1．4

按arrow或TAB键到修改的位置

按arrow键，移动光标

按下arrow+Delete退出数据录入

按下数字键，写入数字

按下确认键或退出键，确认数据确认按下确认键

按下确认键更改数据

Password密码：0587

1．2．1

灯灭，胶锅关

灯闪，胶锅预热

灯亮，胶锅加热

Edge thickness：封边条厚度Panel thickness：板材厚度Feed速度

按F1键显示程序菜单

按F2键显示生产数据页

按F3键显示总参数页

按F4键显示轴选择页1．2．2

打开程序：按F1键打开选择程序从第一个文件夹

保存程序：按下F2键保存修改的程序

保存当前的程序到一个新的程序，写入程序名，按F3

退出程序，按F4

程序锁定和开锁模式：它可以锁定程序编号，修改和删除。

1．2．3生产数据

按F1键复位小时数

按F2键复位工作数

按F3键复位封边条数

按F4键复位速度数据1．2．4

按SHIFT+F1显示机器配置参数页按SHIFT+F2显示机器参数页

按SHIFT+F3显示参数页

按SHIFT+F4显示生产数据页

按SHIFT+F5显示控制诊断页

按SHIFT+F6显示数据页1．2．4-1

按F3显示输入点或选择部分硬件地址

按F4显示输出或选择部分硬件地址1．2．4-2

按F1显示速度参数页

按F2显示压紧轴参数

按F3显示总配置参数

按F4显示条形码读入参数

1．2．4-3

Encoder：编码器比率Encoder rale：编码器比率Encoder direction：编码器方向Speed tolerance：速度误差

1st Speed：直线速度

2nd Speed：跟踪速度

O.V.C：参数使用

按F4显示编码器1．2．4-4压紧轴

这页显示压紧轴控制数据

Reset position：复位

Parking position：压紧停止位置

Motor advance：电机推进

Tolerance：误差

Lower limit switch：下限开关

Upper limit switch：上限开关

Encoder rate比率

1．2．4-5总的机器参数

Minimum space between parameters 最小距参数Count micro.input distance输入距离

Machine length机器长度

Machine OK机器OK

Spacer间隔：开—关封边间隔

1．2．4-6条码读入

1．2．5PRODUCT REFERENCE产品参考

1．2．6时间日期数据

时间设定

日期设定

语言设定

1．2．7控制诊断

按SHIFT+F1复位所有机器程序按SHIFT+F2复位所有机器参数按SHIFT+F3复位机器配置

1．2．8参数转让

MACHINE DATA TRANSMISSION机器参数转让1．2．9

AXIS SELECTION轴选择

PRESSER AXIS导向轴

ROLLER AXIS压轮轴

PRESSER压紧

1．2．9-1 MANUAL POSITIONING手动定位

手动定位只有机器在手动状态下可进行

按F1慢进

1．2．9-2 SEMIAUTOMATIC POSITIONING自动定位

1．2．9-3 RESETTING AXIS复位轴

1．2．10 DIAGNOSTICS警告和报警

1．2．10-1当前报警

按下F2键显示过去警报页

按下F3键显示输入输出页

按下F4键显示轴输入输出之页

按下F5键显示编码器计算页1．2．10-2PSAT ALARMS过去的报警

按下F1显示所有当前报警

按下F3显示I/O诊断页

按下F4显示I/O轴诊断页

按下F5显示编码器计算页

1．2．10-3I/O诊断输出

1．2．10-4I/O诊断输入
