拾音器WM-040vn安装使用说明
拾音器的选择与安装维护
拾音器的选择与安装维护众所周知拾音器是电吉他的心脏，许多美妙的吉他音乐都是通过拾音器来传达声音的。
不管你的吉他是上万元或者是一千元以下，只要安装了高质量的拾音器，都会让你有意外的惊喜！目前的电吉他拾音器种类繁多，大体上分为主动式拾音器和被动式拾音器两种。
具体又细分为双线圈，单线圈，小双线圈等。
那么，什么是主动式和被动式呢？简单的说，主动式拾音器就是由电池驱动的拾音器，被动式拾音器就是没有电池驱动的拾音器。
主动式拾音器一般以陶瓷磁铁为主要原料，而被动式拾音器是以磁钢磁铁为主要原料.我们先了解了一些简单的拾音器知识，那么造成拾音器音质不同的原因是什么呢？拾音器基本上是由磁铁和绝缘的铜线圈构成的。
磁铁感应琴弦的震动，产生流场。
当琴弦震动时，在拾音器线圈的内部产生了交流电。
交流电从拾音器一直传送到扬声器。
这样美妙的旋律就诞生了！大家都知道拾音器的主要构成部分是磁铁，主要分为磁钢和陶瓷两种。
磁钢主要是由铝，镍，钻构成，这种拾音器音色圆润，柔和，穿透力强，适合演奏BLUSE，JAZZ和POP音乐。
陶瓷是磁铁和稀土的混合物，这种拾音器的寿命更长，这种拾音器的特点是功率强大，但是噪音很小，很适合用来弹奏摇滚乐。
影响拾音器音质还有很重要的一点，就是铜线圈缠绕的圈数。
圈数越多，输岀功率就越大，但是力度变化和高音也相应的减少。
但是圈数如果太少，拾音器的音色又会过于单薄，不浑厚。
这对于拾音器的音色是很关键的一步。
现在，市场上广为流行的拾音器品牌有两种。
一种是SEYMOUR DUNCAN ，一种是EMG。
SEYMOUR DUNCAN 拾音器的音色自然，穿透力强，主要以被动式拾音器为主。
而EMG 追求的是无噪音，输岀功率大，主要以主动式拾音器为主，很多重型摇滚乐手和爵士乐手很喜欢这个牌子的拾音器。
怎样才能选择一款适合你的拾音器呢？要解答这个问题，我们先要知道什么是直流电阻和谐振峰值，这是影响拾音器音色的关键一环。
铜线的粗细和铜线的缠绕圈数两者都对决定直流电阻造成影响。
网络摄像机安装拾音器教程（图文）
网络摄像机安装拾音器教程（图文）在有些环境下，不光要进行视频监控，还要同步录音，这就需要在有摄像头的同时，还要接录音设备----拾音器。
下面就来说说如何在网络摄像机上接拾音器原理拾音器在供电状态下通过音频线将采集的音频传输到网络摄像机，共同通过网线传输到硬盘录像机进行音频录制。
拾音器的分类介绍拾音器分为两种：绿头接口和3.5mm拾音器接口外观绿头接口3.5mm音频接口接线绿头接口此类接线比较简单，普通的拾音器一般有三根线，一般是信号线、电源正极，电源负极。
方法如下：A）音频信号线接INB）电源负极接地GC）电源正极接拾音器的供电电源正极3.5mm接口这种拾音器的音频线可以单独或者同时接左/右声道，监控拾音器公共地接音频地，现在主流的网络摄像机都采取此种接线方式。
工具：拾音器、3.5mm音频头、12V直流电源、网络摄像机准备工作网络摄像机带有音频输入插孔的网络摄像机，一般音频插孔标志为Micin/line in。
此篇文章是假设网络摄像机已经处于正常工作状态下，所以，关于网络摄像机不赘述。
拾音器拾音器是采集声音的主要设备，原理我们可以理解为麦克风+放大器。
一般的拾音器采用三线制、四线制，电源正极、音频信号线(正)、公共地。
以下图中三线制拾音器为例，红线为电源正极，接12V直流电源适配器正极;黄色为音频信号线，接音频插头线中的音频线;黑色为公共地，接12V直流电源适配器负极和音频头地线。
3.5mm音频插头(拾音器原配的没有，需另配)有的插头里面有两根线(这种接线比较明确)，也有的有三根线[其中一根(此处的蓝线) 是用不到的，只用红、绿。
12V直流电源适配器(拾音器原配的没有，需另配)一般12v/2A的就足够，这个直接使用跟监控摄像机一样的电源适配器就可以。
具体接法S1接D1，S2接C1和D2，S3接C2，C3直接减掉包好。
每条线的接线如下图所示，音频头插到摄像机的Mic in，在硬盘录像机中设置这路摄像机通道开启录音即可。
拾音器用户安装说明书
X.TRADIO原声级监听头用户手册前言 (2)成套监听头及配件 (3)安全注意事项 (3)简介 (4)一般连接 (5)性能指标 (10)频响及指向曲线图 (11)声学常识 (12)前言感谢阁下的信任购买X.TRADIO监听头。
本手册对此监听头作了详细介绍，为了能长期正确使用，并充分利用它的所有功能，建议您在使用前认真阅读此用户手册。
X.TRADIO监听头产品是我公司生产的以色列系列之一，外形简洁美观，投放市场以来受到广大客户的好评。
该监听头具有很好的全指向特性，可根据不同场合需要选择使用。
供电范围宽,可采用8-20V直流稳压电源供电,便于使用。
该监听头性能好、经久耐用、频响效果好、音色圆润、音调柔和。
放大器部分采用了低噪声前置放大器，性能稳定，失真小，噪声低。
其配置齐全，使用方便，而特别适合于银行大厅、看守所、审讯室、监仓、上访接待处、招标会议室等场所的录音。
成套监听头及配件您购买的监听头在出厂前经过严格的测试，包装箱是为了防止在运输过程中对监听头造成损坏。
建议您将包装箱保存好，一旦将来需要维修服务或搬运时，可以对此监听头进行防护。
纸包装箱内应包含如下附件：监听头一个用户手册一本保修卡一份监听头适配器一台（需要订购）安全注意事项不要在靠近水源的地方使用, 只能用湿布进行表面清洁。
不要向监听头喷洒液体，否则会毁坏监听头电路。
按手册指示安装监听头。
不要将监听头安装在有热源的地方，如：微波炉、电暖器、火炉、功率放大器等。
不要拆除电源的安全保护地线，确认电源不会被挤压或踩踏，尤其是电源线的两端。
尽量使用我公司提供的配件或附件。
与标准的专业音响设备配接使用，充分发挥其效能。
在安装时，确认移动连接线时不会对设备或人身造成危害。
雷电天气或长期不使用，请将此有保存好。
为专业维修人员提供详细的维修信息。
当监听头出现问题，包括：电源线损坏、液体或其他物品进入监听头内部、监听头受雨淋或受潮时、工作不正常、或从高处摔落时，请勿自行修理。
拾音器的作用和安装方法
拾音器的作用和安装方法
拾音器名列录音设备的王冠，它是一种大家耳熟能详的录音工具，它的功能主要用于收集录音信号，是录音的门槛和硬件配置的重要组
成部分，是新手录音师获取精彩录音的必备设备。
本文将重点介绍拾
音器的作用及安装方法，以期为新手提供帮助。
首先，拾音器的作用很重要，它能将被录制音频抓取，并转换成
有用的数字音频信号，后在电脑、混音台等设备中通过数据传输的方
式处理。
拾音器的类型也各不相同，一般可分为动圈、气动、电容和
磁悬浮等，这些类型的拾音器都有独特的特点，适于不同的录音场景，也有不同的参数，灵敏度更高的拾音器可以捕获更精准的音色。
其次是安装方法，要安装拾音器，相当简单，首先要找到合适的
拾音器，判断使用场景，如歌唱、技术录音或者调音等，依据个人的
具体需求进行选择。
然后在确定型号后，拾音器的安装就是根据承装
支架，将设备安装在桩座上即可。
最后，拾音器的安装要求细心，合理分配信号线，安装完毕之后，还要对设备进行检测，实现有效贴合，确保是次录音工作取得心满意
足的效果。
拾音器是录音室不可或缺的必备设备，它可以实现数字信号的抓取，并传输至参与录音的硬件设备，是新手录音师获得精彩录音的必
备工具。
遵循上述的安装步骤，新手也可轻松操作安装拾音器，掌握
基础录音技术，实现专业录音效果。
专业级拾音器使用说明书
专业级拾音器
专业级拾音器
（一）产品简介：专为在没有做吸音处理或审讯房间狭小空间环境下采集声音开发设计的最新款高级拾音器。
（二）功能特点：输入电压动态范围大，输出阻抗小，抗干扰能力强。
语音清晰干净、高保真自然原声。
高档全向电容咪头，噪声极小。
多级动态降噪处理、内置高速DSP 数字信号处理器、回声消除凹腔，有效减少空旷房间回
音。
（三）技术参数：
监听面积：10 平方—30 平方
音频传输：300 米
频率响应：50Hz ～12000Hz
信号处理：DSP 数字降噪，AGC声音自动增益
信噪比：80dB
指向特性：全指向性
感度：—35dB（7.9mV）0dB =1V/1Pa.1Khz
动态范围：104dB
最大承受音压：120dB SPL
输出阻抗：600 欧姆非平衡
输入电压：DC5V ～DC12V
输入电流：< 10mA
灵敏度：-80dB ～-30dB。

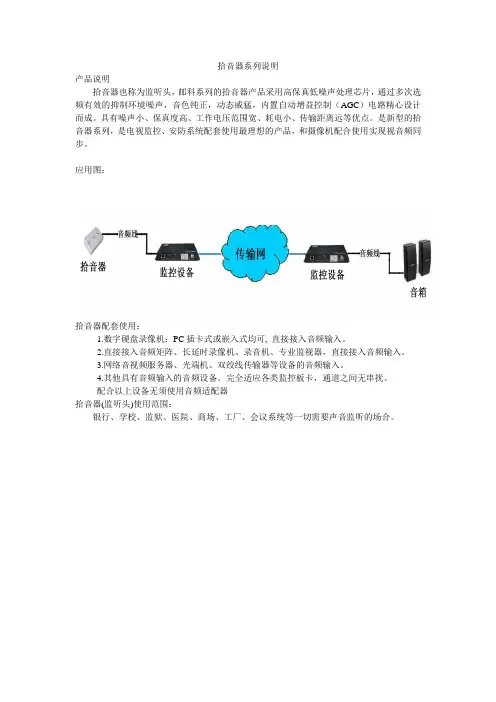

拾音器系列说明
拾音器系列说明
产品说明
拾音器也称为监听头，邮科系列的拾音器产品采用高保真低噪声处理芯片，通过多次选频有效的抑制环境噪声，音色纯正，动态威猛，内置自动增益控制（AGC）电路精心设计而成。
具有噪声小、保真度高、工作电压范围宽、耗电小、传输距离远等优点。
是新型的拾音器系列，是电视监控、安防系统配套使用最理想的产品，和摄像机配合使用实现视音频同步。
应用图：
拾音器配套使用：
1.数字硬盘录像机：PC插卡式或嵌入式均可, 直接接入音频输入。
2.直接接入音频矩阵、长延时录像机、录音机、专业监视器，直接接入音频输入。
3.网络音视频服务器、光端机、双绞线传输器等设备的音频输入。
4.其他具有音频输入的音频设备。
完全适应各类监控板卡，通道之间无串扰。
配合以上设备无须使用音频适配器
拾音器(监听头)使用范围：
银行、学校、监狱、医院、商场、工厂、会议系统等一切需要声音监听的场合。
拾音器头接法
一般连接与其它设备的连接COTT-C10拾音器连接线：红线：电源正极（12V直流稳压电源）蓝线：音频信号输出线（Line Out）黑线：公共地（电源负极和音频地线公共使用）拾音器安装位置的选择：拾音器可以在天花板上吸顶安装，也可以在墙面侧挂安装。
安装位置尽量离主要的谈话区域较近就可以。
比如，审讯室可以安装在被审人附近；教室可以安装在讲台附近；小型会议室可以安装在天花板中央。
拾音器连接电缆的选择和布线：该系列拾音器连接电缆的技术指标要求低，可以使用普通4芯电话线、5类网络双绞线、屏蔽/非屏蔽信号电缆等，推荐使用0.5mm2截面3芯信号电缆。
如右图所示：拾音器供电一般采用远端集中供电方式（即在音频记录设备端/扩音设备端集中供电），使用的3芯电缆中分别为电源线、音频信号线、公共地线。
电磁复杂环境可以使用屏蔽电缆，其屏蔽层单端连接设备地。
即连接拾音器一端的屏蔽网悬空，连接音频设备一端的屏蔽网接到设备地（机壳）。
注意：布线时最好单独走线，不要同交流电等强电使用同一缆槽，同时尽量远离变压器、灯具整流器等强电磁干扰设备。
电源线（红线）的连接：该系列拾音器可以使用8V-20V 宽范围直流稳压电源，推荐使用DC12V。
电源线如果大于500米，由于线损产生电压下降，推荐使用15V-20V直流稳压电源。
由于拾音器是非常灵敏的小信号放大设备，所以对电源的杂波比较敏感，务必使用杂波小的洁净优质直流稳压电源。
单个TONY-A10拾音器消耗的电流大约20毫安，也就是说一台标称值为1安培的直流稳压电源可以至少供20多个TONY-A10拾音器同时工作。
这里所指的直流稳压电源就是常说的“变压器”，一般由电源变压器、整流二极管、滤波电容及集成稳压器构成。
不能使用开关电源，它可能会给拾音器引入大量的电路杂音！什么是开关电源？简单的说：就是开关型直流稳压电源，是用电子开关管和电子开关震荡器组成的一种自动稳压电源。
比如普通台式计算机电源就是开关电源。
图文说明木吉他拾音器的安装,如何让音色更加均衡的奥秘
★图文说明木吉他拾音器的安装，如何让音色更加均衡的奥秘1，很多人问：开口安装拾音器会影响音色吗？答：不会，为什么这么说，这个是个心理的影响，好好的动刀多可惜啊，很多人都想去买原装的电箱，那么我问下，难道原装的电箱是做琴就是天生上去的？在工厂不也是工人安装上去的么？难道我们的水平还不如工人？2，安装拾音器是个纯手工活，初学者可以多学习心得，谨慎开刀等成熟再动工。
3，最核心的技术是雕刻拾音器安装孔，选择的位置和精度如图，记得宁可先开小，不要开大导致安装失败。
4，很多朋友喜欢带调音表的拾音器，甚至是液晶的，那么赛平告诉你，好的拾音器通通不带，甚至连均衡都没有，什么叫好拾音器，好拾音器就是忠实的还原琴本身的音色，什么意思，也就是你把好拾音器装在垃圾琴上它出来的就是正宗的垃圾音色，再换到好琴上，他出来的就是正宗的好音色。
5，我们经常安装会碰到很多问题，比如安装好了输出不均衡，有的弦明显不响等问题怎么解决，那么奥秘就在于下弦枕的形状：平的接触面没有凸型的接触点强6，在输出的焊接问题，火线，地线，屏蔽线，可以插在木吉他音箱上多试验几次，再焊接本次安装使用是拾音器：Fishman aero 吉他：Syairi yd25 安装仅供参考转载请注明出处[本帖最后由我是一片云于 2010-5-26 01:09 编辑]附件1设备准备.JPG(77.75 KB)2010-5-25 22:392工具准备.JPG(63.98 KB)2010-5-25 22:393，测量拾音器长.JPG(61.95 KB)2010-5-25 22:394，测量拾音器宽.JPG(62.67 KB)2010-5-25 22:395，看边缘选择位置.JPG(56.19 KB)2010-5-25 22:396，铅笔计算.JPG(70.22 KB)2010-5-25 22:397，开刀位置.JPG(74.17 KB)2010-5-25 22:398，雕刻注意.JPG(77.23 KB)2010-5-25 22:399，雕刻成功.JPG(62.4 KB)2010-5-25 22:3910，根据形状开口.JPG(83.96 KB)2010-5-25 22:3911，放置完毕.JPG(70.14 KB)2010-5-25 22:3912，松弦.JPG(75.3 KB)2010-5-25 22:3913，拔下弦钉.JPG(71.57 KB)2010-5-25 22:3914，卷弦.JPG(75.06 KB)2010-5-25 22:3915，开琴码洞.JPG(72.43 KB)2010-5-25 22:3916，放置位置.JPG(63.96 KB)2010-5-25 22:3917拔尾钉.JPG(64.1 KB)2010-5-25 22:4618，测量大小.JPG(70.56 KB)2010-5-25 22:4619，尾洞开洞.JPG(64.64 KB)2010-5-25 22:4620，测试安装.JPG(83.19 KB)2010-5-25 22:4621，尾洞完毕.JPG(62.31 KB)2010-5-25 22:4622，焊接工具.JPG(60.82 KB)2010-5-25 22:4623，琴内的布线.JPG(69.41 KB)2010-5-25 22:4624，焊接点和位置.JPG(65.24 KB)2010-5-25 22:4625，焊接完毕.JPG(60.08 KB)2010-5-25 22:4626，降低弦枕高度.JPG(73.64 KB)2010-5-25 22:4627，均匀的奥秘.JPG(58.55 KB)2010-5-25 22:4628，安装压条.JPG(61 KB)2010-5-25 22:4629，安装成功.JPG(67.83 KB)2010-5-25 22:4630，琴内清洁.JPG(67.8 KB)2010-5-25 22:4632，OK.JPG(121.61 KB)2010-5-25 22:46。
TRADIO拾音器用户手册
第7页
拾音器用户手册
双路混音适配器APM210 主要功能：两个拾音器的声音混合成一路后输出。
③
④
②
①
① 通道1和通道2音量调节旋钮； ② 混音输出音量调节旋钮； ③ 通道1和通道2监听耳机插孔； ④ 混音输出监听耳机插孔；
⑧ ⑦ ⑥
⑨
⑩
⑤
⑤ 六芯绿色端子，每3个接一个拾音器：V-红线、A黄线、G黑线； ⑥ 通道一、通道二、混音的音频输出端子：A-音频线、G-地线； ⑦⑩ 通道一、通道二的RCA音频输出接口，可接DVR、音视频矩阵等； ⑧⑨ 混音后的RCA音频输出接口，可以分别接两种不同的音频设备；
修改承诺
本手册的修改无需预先通知。厂商不对本文的内容作转述和承诺，特别不对商品 做暗示性承诺。本公司保留修改本指南的权利，且无须提前通知其他方而随时变更本 文。
法律承担责任
TRADIO® 系列拾音器(或称监听头)专为安防系统音视频监控配套设备所使用，不 得用于中国或其他国家法律所禁止的行为。 TRADIO® 电声产品仅供单位安防工程使 用，请个人用户勿扰。本公司不对用户使用本产品而引起的经济及法律纠纷承担任何 责任。
TRADIO中国推广
2005年，TRADIO品牌拾音器首次引入中国，以其清晰自然的高保真音质改变了以往 质次价廉的音频监控工程形象。快鱼科技公司同年获得TRADIO品牌在中国的全部知 识产权及商标。 2006年，TRADIO拾音器大量应用于全国检察院和公安局的审讯同步录音录像。 2007年，快鱼科技生产并改良的TRADIO拾音器返销国外，在欧洲市场打开局面。 2008年，首都机场T3航站楼候机大厅安装数百只原声拾音器，为奥运安保提供服务。 2009年，TRADIO获得中国安防十大创新品牌。 2010年，荣获中国安防最具影响力十大品牌、十大领先品牌、中国监所推荐品牌。 2011年，快鱼拾音器荣获中国安防十大最具竞争力品牌。 2012年，快鱼科技品牌荣获中国安防十大民族品牌，产品进入十八大主会场。
民谣吉他装拾音器教程
很多的朋友看到电箱拾音器首先考虑的就是安装的问题也因为没有接触这方面的操作害怕弄坏掉自己的爱琴得不偿失接下来就和大家探讨一下安全的电箱拾音器改装的一些知识《希望可以给大家帮助互相学习也消除大家购买拾音器之后的安装上的顾虑和后顾之忧！！电箱吉他的改装简解若有更多的疑问请加我Q175225504详情解答第一步：准备改装过程中必用的工具小型电钻一把《 1.2 0.3CM 钻头各一个螺丝刀美工刀20CM直尺中粗砂纸一张电烙铁一个------ 如果没有《也可以拿到修家电那里1分钟搞定》《拾音器主体EQ 输出插头螺丝》本店产品原装整体配带第二步：将要改装拾音器的木琴的琴弦定弦锥琴桥全部拆下！！！第三步：就可以对眼前的木琴进行改装了1 ：侧板的长方形开口首先我们自己制作一个开口的卡片模具《可选用扑克牌这样我们可以更贴近吉他的曲线开口同时也更直观的看到开口的理想位置！以FISHMAN 4T 为例的尺寸：长 6.0CM 宽4.5CM 这个尺寸是稍微小一点的也是为了大家进行开口中《宁小勿大的原则着想》找到并确定开口的位置以后使用卡片模具划定开口范围用准备好的美工刀慢慢沿着开口边线刻取技巧是先用美工刀刻出边线道口然后倾斜刀片是侧板的刀口变粗一些这样才不会夹刀也会增加开口的进度大概5分钟以后《你会发现原来在侧板开口其实很简单的也很快的》取下这个小方块之后就是慢慢的扩展开口用拾音器一边试一边修饰直到你的拾音器正好完全落在开口就好了《细工出窍活请不必着急》2：在吉他6弦方向琴桥下方的凹槽顶部钻孔《0.3CM 钻头》参考下图钻孔的角度这样不会使拾音导线《拾音棒》过度的折曲以免影响效果看下图：然后将拾音导线《拾音棒》从里侧穿出将顶端靠在1弦的凹槽顶端即可6弦下面也就是琴体里面的部分不用理睬看下图：将《琴枕》底部平整用砂纸打磨掉 0.1CM左右方法：把砂纸放在平整的桌面或者窗台上面拿住琴桥在上面打磨一会就好哈哈磨好磨平以后将琴桥压在拾音导线上面按回到原来位置即可看下图：尾钉开孔十分简单1.2钻头5秒钟就搞定再将输出导线《灰色》从琴体里穿出进行与插口的焊接焊接位置说明：插口上有高中低三个焊点输出导线有白红皮三个接头位置对应：白---------长红-----------短皮-------------中这样直观的说应该明白了吧！再看下图：接下来就是把所有的螺丝琴弦定弦锥拾音器电池全部都按上在这里有一个细节就是在琴弦没有完全上紧的时候用一个小东西顶住琴桥向下敲打几下《不需要大力让他压实就好》这样就避免了拾音不均匀的现象。
峰火拾音器说明书手册
音频监控拾音器说明书编制单位：广州市峰火电子科技有限公司2017年目录一、PeakFire BM环境主动降噪_语音分离数字监听头（效果世界一流） (3)1.1 BM-M-1 吸顶式环境降噪拾音器 (3)1.2 BM-M-2 高清环境降噪拾音器 (5)1.3 BM-M-3 86面板环境降噪拾音器 (7)1.4 BM-W-1 窗口环境降噪数字拾音器 (10)1.5 BM-W-2 环境降噪数字拾音器 (12)1.6 BM-W-3 室外环境降噪拾音器 (14)1.7 BM-X-1 86阵列语音增强数字拾音器 (16)1.8 BM-X-3 阵列语音增强数字拾音器 (18)二、PeakFire PK高保真降噪拾音器系列（效果全球第一） (20)2.1 PK-020VH 窗口柜台数字拾音器 (20)2.2 PK-040H 碟型数字降噪拾音器 (22)2.3 PK-050H 界面式麦克风数字拾音器 (24)2.4 PK-060H 微型数字降噪拾音器 (26)2.5 PK-080VH 针孔数字降噪拾音器 (29)2.6 PK-10N 宽动态数字降噪拾音器 (31)2.7 PK-20N 高保真降噪数字拾音器 (33)2.8 PK-30N 车载降噪数字拾音器 (35)2.9 PK-40N 无源监控拾音器海康网络摄像机专用 (37)2.10 PK-01D 定向数字降噪拾音器 (39)2.11 PK-05D 超指向型小距离数字拾音器 (42)2.12 PK-10D 超指向型中距离数字拾音器 (44)2.13 PK-30D 超指向型长距离数字拾音器 (46)三、PeakFire WM 动态降噪拾音器系列（性价比中国第一） (48)3.1 WM-025N 子弹防水型拾音器 (48)3.2 WM-030N 桌面型拾音器 (50)3.3 WM-040VN 高清针孔拾音器 (52)3.4 WM-045VN 86面板拾音器 (55)3.5 WM-050N 飞碟防水（暴）拾音器 (57)3.6 WM-100VN 原声级拾音器 (59)3.7 WM-PLUS 高保真拾音器《工程专用设备》 (61)3.8 WM-150N 烟感型拾音器 (63)3.9 WM-200N 高级原声拾音器 (65)附件一、PA-100 单路电源适配器 (67)附件三、音频疑难问题解决方案二（解决MIC IN接入方式） (74)附件四、音频设备安装示意图例 (75)一、BM环境主动降噪_语音分离数字监听头（效果世界一流）1.1 BM-M-1 吸顶式环境降噪拾音器1、BM-M-1吸顶式环境降噪拾音器，专业环境声音采集器，原装进口套件组装。
WM100产品使用指南说明书
Model WM100 Product ManualTable of ContentsSection Page1.Hardware (3)2.Software (4)3.Features (5)4.Installation (6)5.App – Devices (9)6.App – Rooms (12)7.App – Scenes (14)8.App – Setup (18)The hardware is simple and flexible. Normally, HUBs require the user to hardwire them directly into the WiFi router, forcing the user to put the HUB in a location they may not want it. This unit uses WiFi to connect and communicate with your router, allowing you to place the X10 HUB anywhere within range of your router.The hardware does currently have a memory limitation of 32 different addresses. However, unlike traditional transceivers, this unit can control all of the 256 different possible codes. In addition, this WiFi Module can also be used to detect what X10 signals are being seen on the electrical line by the WM100. This history can be found in Setup > X10 WiFi history and settings.o The Apple App can be found here:https:///us/app/x10-wifi/id1330310265?mt=8o Android App can be found here:https:///store/apps/details?id=com.leconiot.wm100&hl=enFeatures•Control up to 32 of all the different possible 256 X10 codes•Organize all your devices by giving them Names instead of relying on the codes (A1, F3, etc) •Control all your devices with All ON and ALL OFF functionalities•Easily create multiple timers per device•Simple to edit and delete timers as necessary•Organize your devices into “Rooms” for clearer and easier access•Control the entire “Room” w ith the “A ll Room ON/OFF” buttons•Create more complex commands with the “Scenes” tab•Access to On/Off, Dim/Brighten and delays to create scenes tailored for you•Over the Air firmware updates as necessary•X10 Command History gives the advanced user the ability to look at the past 50 commands heard by the WM100, doubling as a great troubleshooting tool•Simple setup of secondary devices. After the first device is setup, other device setup is a breeze •Multiple users can control the WM100 simultaneously•The WM100 has an active ‘sense’ technology that will adjust the status of the devices in the app regardless of if the signal was sent from the WM100 or any other source (like a hand remote)Installationo Installation – Initial Install▪Install the app on your android or apple phone or tablet. The app may need certain permissions in order to operate correctly (location for timing purposesas well as camera to allow the app to scan the QR code for installation)The app will automatically populate thenetwork with the network your phone ortablet is connected to. If you discover at thispoint you are not connected to yournetwork, close the app, connect to yournetwork and restart installation.Enter your WiFi password and then hit“NEXT” to enable your X10 HUB tocommunicate on your home network.SPECIAL NOTE ABOUT CONNECTING TO THE WIFI:A 2.4Ghz connection is required. The WM100 cannot connect to a 5Ghz network. Many Routers today come with both 2.4Ghz and 5Ghz networks. The WM100 pulls the network information from your phone or tablet you have the app installed from during initial installation.Make sure your device is connected to your router on the 2.4Ghz connection (and not the 5Ghz network) so the WM100 can pull the correct 2.4Ghz information.Usually, the 5Ghz connections have the network name followed by a ‘-5Ghz’ or ‘-5’. If you are having issues connecting, please make sure your device is connected to the 2.4Ghz connection in your devices settings.▪Once the HUB is installed on one device successfully, it is easy to add additional phones and tablets. Load the app on the new device and select “Connect to anexisting Hub”. Scan the QR Code when prompted and quickly plug the WM100into the outlet. The App will connect and download the settings andpreinstalled devices from the WM100.App – Devices o Add Device▪To add a device, go to the Devices tab and select the“Add Device” button in the lower left.o Device Configuration▪ Once the Device is created, you can now edit it as necessary by pressingthe gear icon to the right of the device.▪Adding a Timer•To add a timer, hit the “Add Timer” button in the lower left of the Edit Device Screen (as seen above)o Controlling Device▪In the upper right, you will also noticethese buttons. You can turn on or off all the devices listed with these buttons.App – Roomso Rooms – Rooms allows you to organize your devices by room. This also enables you touse the “ALL ON ” or “ALL OFF ” command for a certain room instead of across all your devices. o Add Room▪To add a new Room, select the “Add Room” button in thelower left of the Rooms tab.▪ Give the new Room a name (up to 16 characters) and hit the “Save ” button inthe upper right. This will create the room and take you back to the Rooms page.▪ Now select the Room you just created to go into its configuration page.▪In the lower left is a new button “Add Device ”. Select this toadd devices to this room.o Controlling Roomso Configure Rooms▪ If you accidentally add a device to a Room or would like to remove it from the Room, select the “Trash Device” icon in the lower leftwhen in the Room and select the device you would like to remove.▪ If you would like to rename your room or delete the room altogether, hit the “Setup” bu tton in the upper right.App – Sceneso Scenes– Scenes allows the user to do a string of more complex commands with the touch of one button. A scene is something like a “wake up” command, or a “leavehouse” command that may turn on or off specific X10 devices across your whole home.o Add Scene▪ To start adding a Scene, go to the “Scenes Tabs” and select “Add Scene”.▪Give the Scene a name, then select the “Save” button in theupper right.▪ You can now enter configuration for the scene to add devices and delays. Hit the configuration button to the far right of the device name.▪You will now see an “Add Device” button in the lower left.Select it to begin adding devices.▪ To run this scene, select “S ave ”, “Back ”, or hit the “S cenes ” tab at the top.App – Setupo General Settings▪Adjust Time of HUB•If you find that the timing of your HUB is off, or is not turning devices onand off at the right times, you may want to adjust the time of the HUB.•Select the Setup tab > General settings > Adjust time of the WiFi HUB >Sync HUB time with this device.•This will sync the HUB with the device you are currently using.▪Check for Firmware Update•The APP will normally let you know if there is a new firmware available,but you can also manually check.•Select the Setup tab > General settings > Check for firmware update.•If an update is available, it will ask you if wish to update and it will take afew minutes to do so. Try to keep the device awake to avoid the devicepotentially going into sleep mode, disturbing the update process.o X10 WiFi History and Settings▪X10 Communication History•This screen shows the last 50 Commands the WM100 has heard overyour power line. These are not just signals sent and received from theWM100, but are any X10 signal that is found on the line.•You can also see the Firmware Version, Assigned IP Address and thePort used by your router for the WM100.•Clear Historyo If you would like to clear the history, simply hit this button to doso.o Sync Data from HUB▪Hitting this button will sync your Apps data with the WM100. This is useful if, for instance, you have made changes from another device and they have not yetshowed up on your current device.o Enter WiFi setup Wizard▪This will enter the WiFi setup and allow you to change the network the WM100 is connected to or the routers password if necessary.o Reset to Factory Settings▪This option will reset all the data on your APP ONLY. This does not affect the WM100. This will simply clear out the data on your phone. If the WM100 doesnot receive a hardware reset, once you reconnect with the WM100 it will resyncthe App and download the information and settings from your WM100.▪To completely remove all data from both the hardware (WM100) and the App, do a hard reset on the WM100 itself.•To do this, HOLD down the SYNC button for about 10-15 seconds. Youwill see a slow blink after about 4 -5 seconds then around 10-15 secondsyou will see a fast blink followed by a solid LED. This indicates the unithas been reset.•The app will notice the reset and also ask if you wish to reset to factorysettings. Once confirmed, your WM100 and App will be completelyreset to factory settings.For additional troubleshooting and X10 community support, you can visit the X10 Forums below:/index.php?board=148.0App - Setup 19 Model WM100。
拾音器的概念分析和安装教程
拾音器的概念分析和安装教程
说到拾音器大家可能会感觉很陌生，但是对于身处21世纪的我们来说，利用各种设备来大幅度提高我们的生活质量。
已经成为人们的生活习惯和生活方式，生活中我们经常会用到扩音器或者麦克风之类的声频录入设备，这些设备都有一个共同特点，那就是需要导入声音，这就需要用到我们下面要为大家介绍的一种器件——拾音器！
监控拾音器怎么安装？监控拾音器的安装方法很多人都不知道，下面小编简单和大家说一下！
1.安装位置的选择
拾音器可以在天花板,墙面安装，离主要的谈话区域近一点就可以，这样的拾音效果更佳！
2.拾音器连接电缆的选择和布线
一般而言，推荐大家使用0.5mm2截面3 芯信号电缆。
即常用的3×0.5 RVVP电缆电磁，一般而言复杂环境可以使用屏蔽电缆，其屏蔽层单端连接设备地。
即连接拾音器一端的屏蔽网悬空，连接音频设备一端的屏蔽网接到设备地(机壳)。
3.拾音器电源线正极的连接方法
由于拾音器是非常灵敏的小信号放大设备，所以对电源的杂波比较敏感，务必使用杂波小的洁净优质直流稳压电源
4.拾音器电源负极和音频地线的共地连接
.拾音器音频地线和电源负极合二为一，必须同时接到直流稳压电源的负极和音频设备音频输入端的地线上
5.拾音器音频线的连接
拾音器音频信号线和音频地线可以直接连接的设备：随声听耳机、有源音箱、音响功放、音视频分配器、DVR硬盘录像机、视频服务器、调音台、录音机、卡或其他音频设备。
峰火拾音器说明书手册
安防音频监控拾音器 说 明 书编制单位：广州市峰火电子科技有限公司 编制单位： 编 制2011 年目1.1 1.2 1.3 1.4 1.5 1.6 1.7 1.8 1.9 1.10 PK-020VH PK-050H PK-060H PK-080VH PK-20N PK-30N PK-01D PK-05D PK-10D PK-30D录3一、PeakFire 数字拾音器系列 ...........窗口数字拾音器 ............................................... 3 界面式数字拾音器 ............................................. 5 微型数字拾音器 ............................................... 7 微型针孔数字拾音器 ........................................... 9 环境降噪数字拾音器 .......................................... 11 防水（暴）降噪拾音器 ........................................ 13 定向数字拾音器 .............................................. 15 超指向小距离数字拾音器 ...................................... 17 超指向中距离数字拾音器 ...................................... 19 超指向长距离数字拾音器 ...................................... 21二、BOND 监控拾音器系列 .................... 232.1 2.2 2.3 2.4 2.5 2.6 2.7 2.8 WM-008N WM-025N WM-040VN WM-045VN WM-050N WM-100VN WM-150N WM－200N 窗口定向型拾音器 ............................................ 嵌入防水（暴）型拾音器 ...................................... 高清针孔拾音器 .............................................. 86 盒式拾音器 ................................................ 飞碟防水（暴）拾音器 ........................................ 原声级拾音器 ................................................ 烟感型拾音器 ................................................ 高级原声拾音器 .............................................. 23 25 27 29 31 33 35 37附件一、 附件一、单路电源适配器 ..................... 39一、PeakFire 数字拾音器系列 1.1 PK-020VH 窗口数字拾音器1. 2. 3. 4. 5. 6. 7. 8. 9.PK－020VH 系列专为近距离服务窗口同步监控录音而设计，原装进口套件组装。
拾音器的安装方法及注意事项
拾音器的安装方法及注意事项-CAL-FENGHAI.-(YICAI)-Company One1拾音器的安装方法及注意事项一、拾音器安装位置的选择经常有客户询问安装位置的问题，我们知道视频是直线采集的，而音频是全方位采集的。
拾音器一般适合安装于任意的平面，包括天花板，侧面墙或者直接固定在桌面或桌底。
尽量靠经主要音源。
例如：审讯室可以安装在靠近被审人附近的侧面墙体；教室可以安装在讲台附近；小型会议室可以安装在天花板中央。
不管是埋入还是贴于表面，只要不遮盖拾音器上的麦克风孔就可以。
安装原则：尽量靠近主要的谈话区域，这样的拾音效果更佳。
二、拾音器连接电缆的选择和布线到底是用什么样的线缆最合适，要看前端拾音器到后端录音设备的距离，如果距离很短，比如只有几米远，SWIFTCN拾音器/监听头可以使用普通的电话线、5类网络双绞线、屏蔽/非屏蔽信号电缆等。
如果距离较远，或者环境复杂，比如周边有信号发射器或其他无线通信设备，应该使用带屏蔽层的线缆，推荐用RVVP2*或者2*，原则是距离越远线径尽量越粗。
拾音器供电一般采用远端集中供电方式（即在音频记录设备端/扩音设备端集中供电），采用一般的电源线缆即可，如果有电磁干扰，最好也采用屏蔽线，屏蔽层在拾音器端可不接，后端接地。
注意：布线时最好单独走线，不要同交流电等强电使用同一缆槽，同时尽量远离变压器、灯具整流器等强电磁干扰设备。
音频线与电源线最好分开走线，避免电流干扰。
三、供电的相关问题音器供电方式要求采用远端集中供电（即在音频记录设备端/扩音设备端集中供电），其主要目的是抗干扰和噪声的能力更强。
拾音器一般供电为12V直流稳压电，如果距离很远，可在机房供15V的电压。
由于拾音器是非常灵敏的小信号放大设备，所以对电源的杂波比较敏感，务必使用杂波小的洁净优质直流稳压电源。
单个SWIFTCN拾音器消耗的电流大约1-20毫安，一个1安培的直流稳压电源可以供几个SWIFTCN拾音器同时工作。
g0拾音器说明书
g0拾音器说明书一、拾音器安装位置的选择1、天花板吸顶或吊顶安装2、墙面侧挂安装3、桌面嵌入式安装4、埋墙隐蔽安装注意：安装位置尽量以谈话区域为中心。
例如：审讯室可以安装在被审人附近；教室可以安装在讲台附近；小型会议室可以安装在天花板中央。
安装原则：尽量靠近主要的谈话区域，这样的拾音效果更佳。
二、拾音器连接电缆的选择及布线拾音器可以使用普通4 芯电话线、5 类网络双绞线、屏蔽/非屏蔽信号电缆等。
考虑到复杂的施工环境，推荐使用0.5mm2 截面3 芯信号电缆(即常用的3×0.5 RVVP 电缆）。
拾音器供电一般分为两种：1、独立供电（推荐稳压电源），信号就用2×0.5 RVVP 电缆传输。
2、集中供电（在机房集中供电），用3×0.5 RVVP芯电缆，分别为电源正、音频信号正、公共地。
电磁复杂环境可以使用屏蔽电缆，其屏蔽层单端连接设备地。
即拾音器（拾音器）一端的屏蔽网悬空，设备端的屏蔽网接设备地（机壳）。
注意：布线时最好单独走线，不要同交流电等强电使用同一缆槽，同时尽量远离变压器、灯具整流器等强电磁干扰设备。
3、怎么选择供电电源安装时要考虑到电源效率和线损问题，尽量选用标称值较高的电源。
这里所指的直流稳压电源就是常说的“线型变压器”，一般由电源变压器、整流二极管、滤波电容及集成稳压器构成。
尽量不要使用开关电源，它可能会导致大量的电路杂音！市面上很多开关电源品质差，纹波系数非常大，会引起拾音器有嗡嗡声。
开关型直流稳压电源，是用电子开关管和电子开关震荡器组成的一种自动稳压电源。
比如普通台式计算机电源就是开关电源。
监控拾音器(监听头)在安装过程中接线的几个注意事项
监控拾音器（监听头）在安装过程中接线的几个注意事项？1、拾音器（又称监听头）引线一般分成两芯，三芯，四芯。
例如举例：峰火（PeakFire）公司的：PK-40N（飞碟型）,PK-025N（子弹头型）。
两芯线（无源拾音器）：白色是信号的正极，屏蔽层是信号的负极。
无源拾音器不需要供电，专门为海康威视、浙江大华、华三通讯、天地伟业、科达等品牌网络摄像机及视频服务器配套音频监控产品。
三芯线（监听头）：红色代表电源的正极，白色代表信号的正极，黑色代表电源的负极及信号的负极。
例如我们峰火的：环境降噪数字拾音器PK-20N,宽动态数字监听头PK-10N,高级原声级数字拾音器WM-200N,半球型原声级数字监听头WM-100VN等。
四芯线（拾音头）：红色代表电源的正极，黑色是电源的负极，白色代表信号的正极，绿色是信号的负极，例如我们峰火的：烟感型数字拾音器WM-150N。
补充说明：WM-150N与SP-15EQ的接线方式烟感型数字拾音器WM-150N连接线端子1：电源正极（12V直流稳压电源）端子2/3：公共地（电源负极和音频负极公共使用）端子4：音频信号正极方块型保真拾音器SP-15EQ 连接线12 V：电源正极（12V直流稳压电源）GND：公共地（电源负极和音频负极公共使用）SIC ：音频信号正极监控拾音器（监听头）怎么拉线，根据拾音器（监听头）的怎么供电而决定，通常，供电分为两种情况：一、独立供电红色线接电源正，黑色线一分为二，一芯接电源负极；然后把白线，黑线拉到监控中心连接硬盘录像机。
一芯接信号正极（白色），一芯接信号负责（黑色）。
二、集中供电1、WM、PK系列没有干扰的情况下，距离不超过，300米，推荐用RVV3*0.5MM平方电缆，信号可以传输三公里没问题。
关键12V电源超过50米有衰减；超过50米，推荐用稳压15V 可调节电源，保证电源的电压稳定。
重复：红色线接电源正，黑色线一分为二，一芯接电源负极；然后把白线，黑线拉到监控中心连接硬盘录像机。
拾音器相关知识介绍
拾音器相关知识介绍第一章拾音器简介拾音器是什么？是用于同步录音录像监控的拾音配件。
形象地说：摄像头是眼睛，拾音器就是耳朵。
硬盘录像机负责存储声音和图像，监视器和音箱则用于回放。
拾音器是麦克风？不全对。
拾音器不但包含高灵敏度麦克风，还集成前置放大电路。
因此，拾音器可以直连DVR、有源音箱、耳机、声卡等，而麦克风还需连接功放。
另外，普通麦克风通常是定向的和低灵敏的，在很近的距离对准了说话才行。
拾音器为了拾音更远，大多被设计成高灵敏度、无方向或全指向性的。
第二章安全注意事项不要在靠近水源的地方使用, 只能用湿布进行表面清洁。
不要向拾音器喷洒液体，否则会毁坏拾音器电路。
按手册指示安装拾音器。
不要将拾音器安装在有热源的地方，如：微波炉、电暖器、火炉、功率放大器等。
不要拆除电源的安全保护地线，确认电源不会被挤压或踩踏，尤其是电源线的两端。
尽量使用我公司提供的配件或附件。
与标准的专业音响设备配接使用，充分发挥其效能。
在安装时，确认移动连接线时不会对设备或人身造成危害。
雷电天气或长期不使用，请将此有保存好。
为专业维修人员提供详细的维修信息。
当拾音器出现问题，包括：电源线损坏、液体或其他物品进入拾音器内部、拾音器受雨淋或受潮时、工作不正常、或从高处摔落时，请勿自行修理。
通常，在工作时拾音器会有一些发热，在通风干燥处使用，保持与其他设备距离10厘米以上。
此拾音器与功率放大器及耳机或音箱配合使用时，可能会产生损坏听力的高声压，不要长时间在高声压或感觉刺耳的条件下使用如果您感觉到，听觉下降或耳鸣，您需要去做听觉校正。
长期不使用时，将拾音器包装好，保持干燥，注意防潮。
第三章安装拾音器1、拾音器安装位置的选择拾音器可以在天花板上吸顶安装，也可以在墙面侧挂安装。
安装位置尽量离主要的谈话区域较近就可以。
比如，审讯室可以安装在被审人附近；教室可以安装在讲台附近；小型会议室可以安装在天花板中央。
安装原则：尽量靠近主要的谈话区域，这样的拾音效果更佳。
古筝拾音器使用方法
古筝拾音器使用方法一般来说，最常用的拾音方法是麦克拾音，在下方音孔处单独一枝话筒，或是再在琴头处加一枝话筒。
那么除此之外的古筝拾音器的使用方法又是怎样的呢?接下来小编为大家介绍古筝拾音器使用方法，一起来看看吧!古筝拾音器使用方法古筝拾音器，常用的有贴片式和压电传感器式。
贴片式使用简单，直接粘在古筝底板即可。
我没有用过，不知道音质如何。
压电传感器式需要有较强的动手能力，需要改一下琴头，要弄出压线凹槽方便安装，有些要以直接将外接插也，调音器放在琴头箱体内。
有些则需要在琴体上打孔，安装在琴体侧面。
以上三种只用过麦克拾音，不知道大家平时是如何拾音的，特别是贴片式和压电传感器谁用过?效果如何?在一篇古筝拾音研究文章中，对古筝拾音做了很详细的研究，将房间布置，混响效果等因素全考虑进去，并结合了古筝发声特点。
结论是至少两枝话筒，分别放在古筝的底面，琴头，并且与古筝有一定距离，这样的效果最好。
古筝贴片没有用过，但是压电传感器有实际体验过。
一句话：一支电容麦几千上万很普遍，一个价格不过几百块钱的玩意你能对它有多大期望?贴片传感器应该是来源于吉他拾音，用来在江边卖艺还勉强可以，正规音乐会肯定是不够看的。
压电传感器就更无奈了，出来的声音很奇怪，根本根本不像古筝，有很浓的电子味。
从许多场名家音乐会的视频来看，基本上单支麦放在古筝两个音孔中间的情况比较多，多支麦则喜欢放在古筝的斜上方，麦指向琴弦。
古筝指甲真假辨别方法(1)强光照射法：将玳瑁在强光或电筒光下投射，真品可见通透的美丽花纹，其色斑呈无数圆点状，如糜子小点聚集一起，形成边界参差不齐的不规则状。
仿制品的斑纹呆板或呈团块状。
(2)抛光法：玳瑁片经抛光后呈现一种独特光彩和神韵。
仿制品则不具备这一特征。
(3)燃烧法：刮削末点燃或以热针触之，真品散发出头发燃烧的气味。
仿制品则为异味，电木发石酸气味;赛璐珞呈樟脑气味;安全赛璐珞和酪素塑胶则呈醋味。
(4)手掂法：玳瑁密度为1.29g/cm3。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
以上是拾音器WM-040VN功能介绍与安装说明，如有疑问请咨询我司技术部:广州昊峰电子科技技术部
WM-040VN_高清微孔拾音器
产品介绍
1.WM-040VN专为监狱行业审讯系统同步录音而设计，原装进口套件组装。
2.采用高级树脂材料“蜂窝状集音”设计，彻底消除“嘶嘶”电子噪音。
3.俄罗斯BOURNS镀金电容咪头，5～40平方内高保真、高灵敏、高带宽、低噪音。
4.拾音器采用0.8mm针孔式设计，其内部共振声腔经过精确计算，收音更清晰。
5.独特杜比全向逻辑环绕声标准设计，内置高速语音DSP处理单元，两级动态降噪处理。
6.内置AGC降噪信号处理电路，凹腔有效减少空旷房间的严重回音。
7.内置ALC电平控制电路，自动调节语音高、低强度和瞬间电压、电流冲击。
8.拾音器内置雷击保护、电源极性反转保护和电源保护模块。
9.超长音频信号传输技术，采用RVVP2×0.5 mm2屏蔽电缆传输3公里不失真。
10.-25℃～70℃的超强环境温度工作，保证后端高质量的录音效果。
11.集成专业前置音频放大电路，直接驱动有源音箱、硬盘录像机、耳机等等。
12.适用于监狱、看守所、拘留所、派出所等小房间隐蔽安装同步监控录音。
13.通过欧盟环保ROHS指令2002/95/EC建设规范。
14.通过欧盟CE标准以及最高检同步录音录像系统建设规范。
15.通过美国联邦通信委员会即FCC相关标准检测以及相应系统建设规范。
16.获中华人民共和国国家知识产权局专利证书。
17.获中华人民共和国国家版权局计算机软件著作权。
18.通过公安部安全与警用电子产品质量检测中心检验。
以上是BOND拾音器，BOND头，拾音器全中文的详细信息，如果您对BOND拾音器，BOND头，拾音器全中文的价格、厂家、型号、图片有什么疑问，请联系我们获取BOND拾音器，BOND头，拾音器全中文的最新信息。
广州昊峰电子科技---安防事业部。
