拾音器各种接头的接法(2)
监控用拾音器的安装和连接
摘要:拾音器作为音频信号的采集器件，在公检法审讯、信访、会议室等需要现场监控的场所中起着重要的作用，也是智能化多媒体教室不可缺少的。
本文叙述了监控用拾音器在教室中的布线安装及与各种音频设备器件的连接。
关键词:拾音器音频安装连接拾音器是一种靠接收声音震动，将声音放大的电声学仪器。
中文名称：拾音器，学名：监听头，英文名称：AudioMonitoring。
工作原理：一个麦克风音头加上前置放大电路，输出的音频信号可直接连接在音频设备的LINE IN 或AUX IN 接口上。
拾音器按性能分有吉他拾音器和监控用拾音器，两种拾音器的构成有所不同，相应的原理也不完全一样，这里主要介绍的是监控用拾音器的安装和连接。
1拾音器的设计安装现在使用的监控拾音器一般都是数字拾音器，它内置数字降噪及浮点相位处理芯片，可以最大限度地降低噪音，还原人声，适合于性能要求高的环境。
比如审讯室，多媒体教室、录播教室等。
下面以艾力特KO-220拾音器为例来介绍监控用拾音器在多媒体教室中的安装。
这款拾音器拾音范围大、灵敏度高、无指向性、输出信号幅度大（2.5Vpp/-25dB），一般的只有0.75-1Vpp、传输距离远（3000米）；由于采用高灵敏度全指向性电容咪头，声音清晰自然；内置雷击保护、电源极性反接保护和静电保护；自适应动态降噪处理，含有高速DSP 数字信号处理器和数字降噪信号处理电路，能有效的防止语音信号失真及衰减；美国BOURNS 专用电位器，可靠音量调节等特点。
因此声音清晰，在需要现场监控的诸多场所中应用广泛。
只要严格按要求布线安装好拾音器，拾音器就能正常工作。
安装步骤：图1是KO-220的实物图，采用三线制连线。
电源正极(红)、音频正极(白)，公共地(黑)；要求是直流稳压电源DC12V （9V-18V）供电，电流强度为60mA，与之相连的传输电缆选用3芯0.5mm2RVVP 屏蔽电缆。
1.1安装位置的选择拾音器可选择安装的位置有：天花板吸顶或吊顶、墙面侧挂、桌面嵌入式、埋墙隐蔽安装。
拾音器的作用和安装方法
拾音器的作用和安装方法拾音器是一种用来捕捉声音的装置，它可以将声音转换成电信号，然后传输到音频设备上进行放大和处理。
拾音器在音乐演出、录音、语音识别等领域都有着重要的作用。
本文将介绍拾音器的作用和安装方法，希望能够帮助大家更好地了解和使用拾音器。
首先，我们来谈谈拾音器的作用。
拾音器主要用于捕捉声音，它可以将声音转换成电信号，然后传输到音频设备上进行放大和处理。
在音乐演出中，拾音器可以将乐器发出的声音转换成电信号，然后通过音频设备放大，使得观众可以更清晰地听到音乐的细节。
在录音过程中，拾音器可以将声音准确地捕捉下来，保证录音的质量。
在语音识别领域，拾音器可以帮助设备准确地识别和理解人类的语音，从而实现人机交互。
接下来，我们来讨论拾音器的安装方法。
首先，选择合适的拾音器对于不同的场景有着不同的要求。
在音乐演出中，常用的拾音器有动态拾音器和电容拾音器，它们分别适用于不同类型的乐器。
在录音过程中，可以根据录音的需求选择合适的拾音器，比如对于人声的录音可以选择指向性拾音器，对于乐器的录音可以选择全向性拾音器。
其次，安装拾音器时需要注意其位置和角度，这对于捕捉声音的效果有着重要的影响。
在音乐演出中，需要将拾音器放置在乐器的适当位置，并调整好角度，以保证声音的准确捕捉。
在录音过程中，需要将拾音器放置在合适的位置，避免产生噪音和回声。
最后，连接拾音器到音频设备上，调整好音量和音质，以保证声音的清晰和真实。
综上所述，拾音器在音乐演出、录音、语音识别等领域都有着重要的作用。
在使用拾音器时，需要根据不同的场景选择合适的拾音器，并注意其安装方法，以保证声音的准确捕捉和传输。
希望本文对大家了解和使用拾音器有所帮助。
各种音频接头的焊接方法
各种接头的焊接方法1
1#
2#脚热端（红或白线）2．JK头（非平衡或叫单声道）的连接方法：
热端（红或白线）
3．JK头（平衡或叫立体声道）的连接方法：
4．梅花头（RCA）的连接方法：
屏蔽+
5．Q9（BNC）头（焊接）的连接方法：
颜色定义：R（红）、G（绿）、B（兰）、H（黑）、V（黄）
R
屏蔽
7．串口232（9针）头的连接方法：
2#脚TX发送，3#脚RX接收，5#脚G 接地。
有时另一头2和3脚要反接。
博世主机的控制线，可用8芯网线1—8#脚直联。
（橙）（绿）（蓝）
6 7 8 9
8．DCN（6芯）的连接方法：
1 –下行线屏蔽、
2 –下行信号线（绿）、
3 –电源线（棕）、
4 –上行信号线（白）、
5 –上行线屏蔽、
6 –电源线（兰）、
1 6 5 5 6 1
公头（焊接面）母头（焊接面）
1 –白色
2 –屏蔽
3 –紫色
4 –黄色
5 –绿色
6 –红色
7 –蓝色
5
1（紫）3（紫）（白）6（蓝）7
公头（焊接面）母头（焊接面）。
拾音器的安装方法及注意事项
拾音器的安装方法及注意事项一、拾音器安装位置的选择经常有客户询问安装位置的问题，我们知道视频是直线采集的，而音频是全方位采集的。
拾音器一般适合安装于任意的平面，包括天花板，侧面墙或者直接固定在桌面或桌底。
尽量靠经主要音源。
例如：审讯室可以安装在靠近被审人附近的侧面墙体；教室可以安装在讲台附近；小型会议室可以安装在天花板中央。
不管是埋入还是贴于表面，只要不遮盖拾音器上的麦克风孔就可以。
安装原则：尽量靠近主要的谈话区域，这样的拾音效果更佳。
二、拾音器连接电缆的选择和布线到底是用什么样的线缆最合适，要看前端拾音器到后端录音设备的距离，如果距离很短，比如只有几米远，SWIFTCN拾音器/监听头可以使用普通的电话线、5类网络双绞线、屏蔽/非屏蔽信号电缆等。
如果距离较远，或者环境复杂，比如周边有信号发射器或其他无线通信设备，应该使用带屏蔽层的线缆，推荐用RVVP2*0.5或者2*0.75，原则是距离越远线径尽量越粗。
拾音器供电一般采用远端集中供电方式（即在音频记录设备端/扩音设备端集中供电），采用一般的电源线缆即可，如果有电磁干扰，最好也采用屏蔽线，屏蔽层在拾音器端可不接，后端接地。
注意：布线时最好单独走线，不要同交流电等强电使用同一缆槽，同时尽量远离变压器、灯具整流器等强电磁干扰设备。
音频线与电源线最好分开走线，避免电流干扰。
三、供电的相关问题音器供电方式要求采用远端集中供电（即在音频记录设备端/扩音设备端集中供电），其主要目的是抗干扰和噪声的能力更强。
拾音器一般供电为12V直流稳压电，如果距离很远，可在机房供15V的电压。
由于拾音器是非常灵敏的小信号放大设备，所以对电源的杂波比较敏感，务必使用杂波小的洁净优质直流稳压电源。
单个SWIFTCN拾音器消耗的电流大约1-20毫安，一个1安培的直流稳压电源可以供几个SWIFTCN拾音器同时工作。
不需要为每一个拾音器单独配电源适配器。
这里所指的直流稳压电源就是常说的“变压器”，一般由电源变压器、整流二极管、滤波电容及集成稳压器构成。

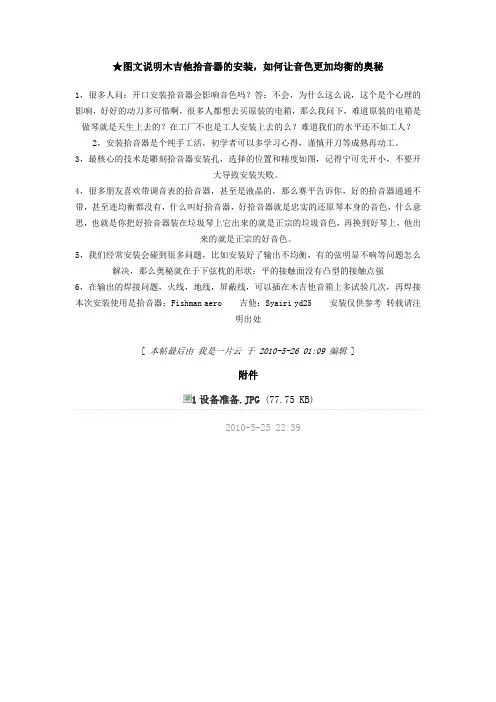

图文说明木吉他拾音器的安装,如何让音色更加均衡的奥秘
★图文说明木吉他拾音器的安装，如何让音色更加均衡的奥秘1，很多人问：开口安装拾音器会影响音色吗？答：不会，为什么这么说，这个是个心理的影响，好好的动刀多可惜啊，很多人都想去买原装的电箱，那么我问下，难道原装的电箱是做琴就是天生上去的？在工厂不也是工人安装上去的么？难道我们的水平还不如工人？2，安装拾音器是个纯手工活，初学者可以多学习心得，谨慎开刀等成熟再动工。
3，最核心的技术是雕刻拾音器安装孔，选择的位置和精度如图，记得宁可先开小，不要开大导致安装失败。
4，很多朋友喜欢带调音表的拾音器，甚至是液晶的，那么赛平告诉你，好的拾音器通通不带，甚至连均衡都没有，什么叫好拾音器，好拾音器就是忠实的还原琴本身的音色，什么意思，也就是你把好拾音器装在垃圾琴上它出来的就是正宗的垃圾音色，再换到好琴上，他出来的就是正宗的好音色。
5，我们经常安装会碰到很多问题，比如安装好了输出不均衡，有的弦明显不响等问题怎么解决，那么奥秘就在于下弦枕的形状：平的接触面没有凸型的接触点强6，在输出的焊接问题，火线，地线，屏蔽线，可以插在木吉他音箱上多试验几次，再焊接本次安装使用是拾音器：Fishman aero 吉他：Syairi yd25 安装仅供参考转载请注明出处[本帖最后由我是一片云于 2010-5-26 01:09 编辑]附件1设备准备.JPG(77.75 KB)2010-5-25 22:392工具准备.JPG(63.98 KB)2010-5-25 22:393，测量拾音器长.JPG(61.95 KB)2010-5-25 22:394，测量拾音器宽.JPG(62.67 KB)2010-5-25 22:395，看边缘选择位置.JPG(56.19 KB)2010-5-25 22:396，铅笔计算.JPG(70.22 KB)2010-5-25 22:397，开刀位置.JPG(74.17 KB)2010-5-25 22:398，雕刻注意.JPG(77.23 KB)2010-5-25 22:399，雕刻成功.JPG(62.4 KB)2010-5-25 22:3910，根据形状开口.JPG(83.96 KB)2010-5-25 22:3911，放置完毕.JPG(70.14 KB)2010-5-25 22:3912，松弦.JPG(75.3 KB)2010-5-25 22:3913，拔下弦钉.JPG(71.57 KB)2010-5-25 22:3914，卷弦.JPG(75.06 KB)2010-5-25 22:3915，开琴码洞.JPG(72.43 KB)2010-5-25 22:3916，放置位置.JPG(63.96 KB)2010-5-25 22:3917拔尾钉.JPG(64.1 KB)2010-5-25 22:4618，测量大小.JPG(70.56 KB)2010-5-25 22:4619，尾洞开洞.JPG(64.64 KB)2010-5-25 22:4620，测试安装.JPG(83.19 KB)2010-5-25 22:4621，尾洞完毕.JPG(62.31 KB)2010-5-25 22:4622，焊接工具.JPG(60.82 KB)2010-5-25 22:4623，琴内的布线.JPG(69.41 KB)2010-5-25 22:4624，焊接点和位置.JPG(65.24 KB)2010-5-25 22:4625，焊接完毕.JPG(60.08 KB)2010-5-25 22:4626，降低弦枕高度.JPG(73.64 KB)2010-5-25 22:4627，均匀的奥秘.JPG(58.55 KB)2010-5-25 22:4628，安装压条.JPG(61 KB)2010-5-25 22:4629，安装成功.JPG(67.83 KB)2010-5-25 22:4630，琴内清洁.JPG(67.8 KB)2010-5-25 22:4632，OK.JPG(121.61 KB)2010-5-25 22:46。

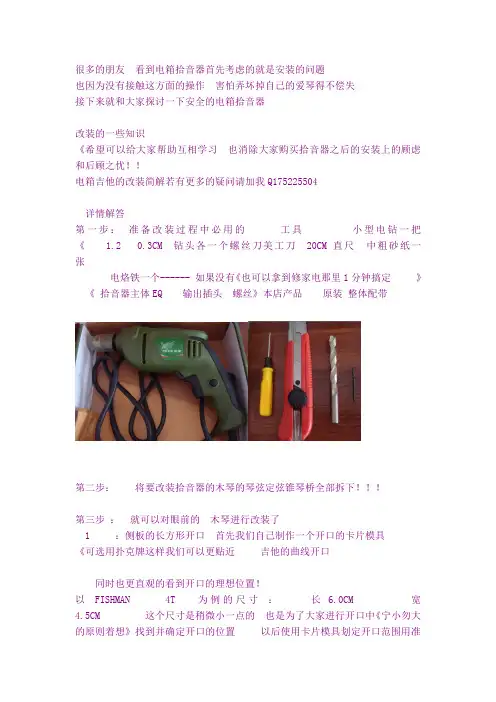

民谣吉他装拾音器教程
很多的朋友看到电箱拾音器首先考虑的就是安装的问题也因为没有接触这方面的操作害怕弄坏掉自己的爱琴得不偿失接下来就和大家探讨一下安全的电箱拾音器改装的一些知识《希望可以给大家帮助互相学习也消除大家购买拾音器之后的安装上的顾虑和后顾之忧！！电箱吉他的改装简解若有更多的疑问请加我Q175225504详情解答第一步：准备改装过程中必用的工具小型电钻一把《 1.2 0.3CM 钻头各一个螺丝刀美工刀20CM直尺中粗砂纸一张电烙铁一个------ 如果没有《也可以拿到修家电那里1分钟搞定》《拾音器主体EQ 输出插头螺丝》本店产品原装整体配带第二步：将要改装拾音器的木琴的琴弦定弦锥琴桥全部拆下！！！第三步：就可以对眼前的木琴进行改装了1 ：侧板的长方形开口首先我们自己制作一个开口的卡片模具《可选用扑克牌这样我们可以更贴近吉他的曲线开口同时也更直观的看到开口的理想位置！以FISHMAN 4T 为例的尺寸：长 6.0CM 宽4.5CM 这个尺寸是稍微小一点的也是为了大家进行开口中《宁小勿大的原则着想》找到并确定开口的位置以后使用卡片模具划定开口范围用准备好的美工刀慢慢沿着开口边线刻取技巧是先用美工刀刻出边线道口然后倾斜刀片是侧板的刀口变粗一些这样才不会夹刀也会增加开口的进度大概5分钟以后《你会发现原来在侧板开口其实很简单的也很快的》取下这个小方块之后就是慢慢的扩展开口用拾音器一边试一边修饰直到你的拾音器正好完全落在开口就好了《细工出窍活请不必着急》2：在吉他6弦方向琴桥下方的凹槽顶部钻孔《0.3CM 钻头》参考下图钻孔的角度这样不会使拾音导线《拾音棒》过度的折曲以免影响效果看下图：然后将拾音导线《拾音棒》从里侧穿出将顶端靠在1弦的凹槽顶端即可6弦下面也就是琴体里面的部分不用理睬看下图：将《琴枕》底部平整用砂纸打磨掉 0.1CM左右方法：把砂纸放在平整的桌面或者窗台上面拿住琴桥在上面打磨一会就好哈哈磨好磨平以后将琴桥压在拾音导线上面按回到原来位置即可看下图：尾钉开孔十分简单1.2钻头5秒钟就搞定再将输出导线《灰色》从琴体里穿出进行与插口的焊接焊接位置说明：插口上有高中低三个焊点输出导线有白红皮三个接头位置对应：白---------长红-----------短皮-------------中这样直观的说应该明白了吧！再看下图：接下来就是把所有的螺丝琴弦定弦锥拾音器电池全部都按上在这里有一个细节就是在琴弦没有完全上紧的时候用一个小东西顶住琴桥向下敲打几下《不需要大力让他压实就好》这样就避免了拾音不均匀的现象。
电箱中阮压电拾音器的安装方法和效果器的使用方法
一、中阮压电拾音器的安装方法这里以中阮为例讲解压电拾音器的安装，当然，大阮、小阮、高音阮甚至柳琴都可以用同样的手法安装压电拾音器。
中阮上安装压电拾音器比吉他上要复杂得多。
首先，根据选用侧开孔式压电拾音器或尾钉式拾音器，在中阮侧面相应位置开槽或打孔，把拾音器固定在槽上或者孔上；接下来，在中阮面板上打一个3毫米粗的小孔，拾音条从面板的孔上穿出来；然后，在中阮的琴码上加工出一个细长槽，用牛骨手工磨制一个琴桥，把拾音条用牛骨琴桥压在琴码的细长槽里；最后，把拾音器的电路板和电池固定在中阮出音孔附近即可。
整个过程操作和加工尺寸要精准，否则差之毫厘失之千里。
琴码（见图）改装的各部位尺寸偏差0.2毫米，拾音音色都会大打折扣。
稍有不慎，中阮本身的音色可能下降，四根琴弦音量和音色可能不够统一。
所以，中阮厂家想研发电箱中阮，可以参考我的方法生产制作；琴行的工作人员，有丰富的吉他压电拾音器安装经验，也可以学习借鉴我讲述的方法。
多动脑筋总结经验，安装调试几把中阮以后就有经验了。
如果你自己有一把中阮，想自己动手安装，就要慎重了。
安装中阮拾音器，第一，要有很好的动手能力，否则即使安装完成，因为手工改装尺寸不够精确，拾音音色和效果也未必理想，还有弄坏琴码的风险；第二，拾音器安装完以后需要调试音色，精确调整各部位尺寸，这需要耳音灵敏，对乐器音色鉴别有丰富的经验。
总之，个人改装风险比较高，需要慎重。
中阮琴弦对琴码的压力比吉他琴弦对琴码的压力更大，所以同样一款压电拾音器安装到中阮上，比安装到吉他上音色表现更好。
很多乐器因为结构原因，无法安装压电拾音器扩音，只能退而求其次选用音质较差的贴片拾音器。
而中阮的结构决定了它不但能安装压电拾音器，而且效果还非常好，这一点对中阮来说无疑是非常幸运的。
现在，全国会动手安装中阮压电拾音器的人屈指可数。
本书公开了安装方法，就是想让中阮界尽快了解压电拾音器，应用压电拾音器，促进中阮扩音技术的发展。
我不希望二十年以后，中阮界一提到压电拾音器还是一大堆的误解和抵触，那会让吉他界笑掉大牙的！二、对安装压电拾音器的误解和疑问民谣吉他只要演出扩音，绝大部分都是用的压电拾音器；专业点的演出使用效果器也很普遍，它们在吉他界非常普及，就好比唱歌要用麦克风一样习以为常，但在中阮界却很少应用，所以中阮界普遍感到很陌生。
拾音器供电
供电的相关问题1.音器供电方式要求采用远端集中供电（即在音频记录设备端/扩音设备端集中供电），其主要目的是抗干扰和噪声的能力更强。
拾音器一般供电为12V直流稳压电，如果距离很远，可在机房供15V的电压。
由于拾音器是非常灵敏的小信号放大设备，所以对电源的杂波比较敏感，务必使用杂波小的洁净优质直流稳压电源。
单个拾音器消耗的电流大约1-20毫安，一个1安培的直流稳压电源可以供几个KINGZE拾音器同时工作。
不需要为每一个拾音器单独配电源适配器。
这里所指的直流稳压电源就是常说的“变压器”，一般由电源变压器、整流二极管、滤波电容及集成稳压器构成。
尽量不要使用开关电源，它可能会导致大量的电路杂音！市面上很多开关电源品质差，纹波系数非常大，会引起拾音器有嗡嗡声。
什么是开关电源？简单的说：就是开关型直流稳压电源，是用电子开关管和电子开关震荡器组成的一种自动稳压电源。
比如普通台式计算机电源就是开关电源。
2.电源负极和音频地线的共地连接拾音器音频地线和电源负极合二为一，必须同时接到直流稳压电源的负极和音频设备音频输入端(Line In)的地线上。
如果电源地和音频地没有良好地接好，会导致声音品质下降或没有声音。
如果音频设备Line In端子的地没有和拾音器的地线相接，一般来说声音会非常小。
如下图所示：（1）3.5立体声插头：用于调音台，IP网络摄像机等。
（2）莲花插头：主要用于音频器材或视频器材之间作线路的输入和输出插头。
（3）BNC插头：主要用视频器材之间的连接，但目前在很多品牌的硬盘录像机/卡中也用它来输入音频信号。
3.音频线的连接音频信号线和音频地线可以直接连接的设备：随声听耳机、有源音箱、音响功放、音视频分配器、DVR硬盘录像机、视频服务器、调音台、录音机、声卡或其他音频设备的Line In 线性输入端（严禁接麦克风接口）。
3-1 硬盘录像机。
硬盘录像机大都有相应的音频输入端口，一般为同轴电缆 BNC插头。
拾音器音频线需要连接到BNC插头的中心插针位置，拾音器公共地需要连接到BNC插头的外壳（也就是连接同轴电缆的屏蔽铜网）3-2 自带功放的有源音箱。
弱电工程中拾音器知识大全
弱电工程中拾音器知识大全前言：今天有读者咨询薛哥有关拾音器方面的知识，今天汇总了一些弱电工程拾音器方面的知识正文：一、拾音器简介拾音器是什么？是用于同步录音录像监控的拾音配件。
形象地说：摄像头是眼睛，拾音器就是耳朵。
硬盘录像机负责存储声音和图像，监视器和音箱则用于回放。
拾音器是麦克风？不全对。
拾音器不但包含高灵敏度麦克风，还集成前置放大电路。
因此，拾音器可以直连DVR、有源音箱、耳机、声卡等，而麦克风还需连接功放。
另外，普通麦克风通常是定向的和低灵敏的，在很近的距离对准了说话才行。
拾音器为了拾音更远，大多被设计成高灵敏度、无方向或全指向性的。
二、安全注意事项不要在靠近水源的地方使用, 只能用湿布进行表面清洁。
不要向拾音器喷洒液体，否则会毁坏拾音器电路。
按手册指示安装拾音器。
不要将拾音器安装在有热源的地方，如：微波炉、电暖器、火炉、功率放大器等。
不要拆除电源的安全保护地线，确认电源不会被挤压或踩踏，尤其是电源线的两端。
尽量使用我公司提供的配件或附件。
与标准的专业音响设备配接使用，充分发挥其效能。
在安装时，确认移动连接线时不会对设备或人身造成危害。
雷电天气或长期不使用，请将此有保存好。
为专业维修人员提供详细的维修信息。
当拾音器出现问题，包括：电源线损坏、液体或其他物品进入拾音器内部、拾音器受雨淋或受潮时、工作不正常、或从高处摔落时，请勿自行修理。
通常，在工作时拾音器会有一些发热，在通风干燥处使用，保持与其他设备距离10厘米以上。
此拾音器与功率放大器及耳机或音箱配合使用时，可能会产生损坏听力的高声压，不要长时间在高声压或感觉刺耳的条件下使用如果您感觉到，听觉下降或耳鸣，您需要去做听觉校正。
长期不使用时，将拾音器包装好，保持干燥，注意防潮。
三、安装拾音器1、拾音器安装位置的选择拾音器可以在天花板上吸顶安装，也可以在墙面侧挂安装。
安装位置尽量离主要的谈话区域较近就可以。
比如，审讯室可以安装在被审人附近；教室可以安装在讲台附近；小型会议室可以安装在天花板中央。
拾音器的作用和安装方法
拾音器的作用和安装方法拾音器，也称为麦克风拾音器，是一种用于采集声音信号的设备。
它广泛应用于音频领域，包括音乐演出、广播、电视、录音棚等。
拾音器的作用是将声音转化为电信号。
它由一个声音转换器（也叫做元件或头）和一系列电子设备组成。
声音转换器将声音的机械运动转化为电信号，然后经过电子设备的放大、处理，最终以电信号的形式输出。
拾音器的质量和设计对声音的捕捉和信号的保真度有直接影响，因此选择合适的拾音器非常重要。
下面是拾音器的安装方法：1.找到合适的位置：拾音器的安装位置对声音的捕捉和保真度有很大影响。
一般来说，应选择离声源近且环境噪音较少的位置。
对于音乐演出，通常会选择安装在乐器或话筒接近的地方。
2.准备工具和材料：安装拾音器需要一些工具和材料，如螺丝刀、电线、绝缘胶带等。
确保准备齐全。
3.检查拾音器的接口：拾音器通常有一个插头接口，用于连接音频设备。
在安装之前，检查接口是否干净，无损坏。
如有问题，需及时修理或更换。
4.连接电线：根据拾音器的接线图和音频设备的接口，将电线连接到正确的位置。
一般来说，有红、白、蓝等颜色的电线，分别对应左声道、右声道和地线。
确保连接稳固，无松动。
5.固定拾音器：将拾音器固定到合适的位置。
可以使用螺丝、胶带或其他固定工具，确保拾音器在使用过程中不会移动或晃动。
6.测试声音：完成安装后，要测试声音是否正常。
将音频设备接通并打开，尝试录音或播放声音。
如果听到清晰、无啸叫或杂音的声音，说明拾音器安装成功。
拾音器在音频领域起到至关重要的作用。
正确选择和安装拾音器，可以提高音频信号的质量和保真度，使声音更加真实和清晰。
因此，在购买和安装拾音器时，要注意选择适合自己需求和设备的型号，并按照正确的方法进行安装。
飞诗曼拾音器说明
飞诗曼拾音器说明1、拾音器安装位置的选择：拾音器可以在天花板，墙面安装。
拾音器安装位置尽量离主要的谈话区域较近就可以。
比如，审讯室可以安装在被审人附近；教室可以安装在讲台附近；小型会议室可以安装在天花板中央。
安装原则：尽量靠近主要的谈话区域，这样的拾音效果更佳。
2、拾音器连接电缆的选择和布线：拾音器的安装考虑到复杂的施工环境，推荐使用0.5mm2截面3芯信号电缆。
即常用的3×0.5RVVP电缆，拾音器供电一般采用远端集中供电方式（即在音频记录设备端/扩音设备端集中供电），使用的3芯电缆中分别为电源线、音频信号线、公共地线。
电磁复杂环境可以使用屏蔽电缆，其屏蔽层单端连接设备地。
即连接拾音器一端的屏蔽网悬空，连接音频设备一端的屏蔽网接到设备地（机壳）。
注意：布线时最好单独走线，不要同交流电等强电使用同一缆槽，同时尽量远离变压器、灯具整流器等强电磁干扰设备。
3、拾音器电源线正极的连接方法：拾音器供电方式要求采用远端集中供电（即在音频记录设备端/扩音设备端集中供电），其主要目的是抗干扰和噪声的能力更强。
由于拾音器是非常灵敏的小信号放大设备，所以对电源的杂波比较敏感，务必使用杂波小的洁净优质直流稳压电源。
单个拾音器消耗的电流大约10-30毫安，也就是说一台标称值为1安培的直流稳压电源可以至少供10多个拾音器同时工作。
应用中应当考虑到电源效率和线损问题，尽量选用标称值较高的电源。
这里所指的直流稳压电源就是常说的变压器，一般由电源变压器、整流二极管、滤波电容及集成稳压器构成。
不能使用开关电源，它可能会给拾音器引入大量的电路杂音！4、拾音器电源负极和音频地线的离地连接：拾音器音频地线和电源负极合二为一，必须同时接到直流稳压电源的负极和音频设备音频输入端（LineIn）的地线上。
如果电源地和音频的没有良好的接好，会导致声音品质下降或没有声音。
如果音频设备LineIn端子的地方没有和拾音器的地线相接，一般来说声音会非常小。
拾音器安装图解
拾音器安装图解红线：电源正极（12V直流稳压电源）蓝线：音频信号输出线（LineOut）黑线：公共地（电源负极和音频地线公共使用）音头连接电缆的选择和布线：该系列拾音头连接电缆的技术指标要求低，可以使用普通4芯电话线、5类网络双绞线、屏蔽/非屏蔽信号电缆等，推荐使用0.5mm2截面3芯信号电缆。
如右图所示：拾音头供电一般采用远端集中供电方式（即在音频记录设备端/扩音设备端集中供电），使用的3芯电缆中分别为电源线、音频信号线、公共地线。
电磁复杂环境可以使用屏蔽电缆，其屏蔽层单端连接设备地。
即连接拾音头一端的屏蔽网悬空，连接音频设备一端的屏蔽网接到设备地（机壳）。
注意：布线时最好单独走线，不要同交流电等强电使用同一缆槽，同时尽量远离变压器、灯具整流器等强电磁干扰设备。
电源线（红线）的连接：该系列拾音头可以使用8V-20V宽范围直流稳压电源，推荐使用DC12V。
电源线如果大于500米，由于线损产生电压下降，推荐使用15V-20V直流稳压电源。
由于拾音头是非常灵敏的小信号放大设备，所以对电源的杂波比较敏感，务必使用杂波小的洁净优质直流稳压电源。
这里所指的直流稳压电源就是常说的“变压器”，一般由电源变压器、整流二极管、滤波电容及集成稳压器构成。
不能使用开关电源，它可能会给拾音头引入大量的电路杂音！什么是开关电源？简单的说：就是开关型直流稳压电源，是用电子开关管和电子开关震荡器组成的一种自动稳压电源。
比如普通台式计算机电源就是开关电源。
音频线的连接：音频信号线和音频地线可以直接连接的设备：随声听耳机、有源音箱、音响功放、音视频分配器、DVR硬盘录像机、视频服务器、调音台、录音机、声卡或其他音频设备的LineIn线性输入端（严禁接麦克风接口）。
1、硬盘录像机。
硬盘录像机大都有相应的音频输入端口，一般为同轴电缆BNC插头。
拾音头音频线需要连接到BNC插头的中心插针位置，拾音头公共地需要连接到BNC插头的外壳（也就是连接同轴电缆的屏蔽铜网）2、自带功放的有源音箱。
拾音器的作用和安装方法
拾音器的作用和安装方法拾音器是一种用来捕捉声音并将其转化为电信号的设备，它在音乐演出、录音、语音识别等领域都有着重要的作用。
在本文中，我们将介绍拾音器的作用和安装方法，希望能够帮助大家更好地了解和使用这一设备。
首先，让我们来了解一下拾音器的作用。
拾音器通常被用于乐器演奏中，它可以将乐器发出的声音转化为电信号，并传输到扬声器或录音设备中。
这样一来，我们就可以通过扬声器听到乐器的声音，或者通过录音设备录下乐器演奏的声音。
拾音器还可以用于人声的放大和录音，比如在演讲、歌唱或者对话录音中，都可以使用拾音器来捕捉声音并进行放大或录音。
接下来，我们来讨论一下拾音器的安装方法。
首先，我们需要选择合适的拾音器类型，根据不同的需求和场景选择合适的拾音器是非常重要的。
一般来说，拾音器可以分为动态拾音器和电容拾音器两种类型，它们在音质、灵敏度和价格等方面有所不同，需要根据实际需求进行选择。
安装拾音器的步骤如下，首先，将拾音器插入到混音器或录音设备的输入接口中。
接着，将拾音器固定在乐器或话筒上，确保拾音器与声源之间的距离和角度都是合适的。
然后，调整混音器或录音设备的增益和均衡器，使得拾音器捕捉到的声音能够得到最佳的放大和处理效果。
最后，进行声音测试，确认拾音器的安装是否正确，以及声音效果是否符合预期。
除了以上的基本安装步骤外，还需要注意一些细节问题。
比如，在安装动态拾音器时，需要注意避免震动和碰撞，以免影响声音的捕捉效果。
而在安装电容拾音器时，需要注意保持清洁，避免灰尘和污垢影响声音的传输和捕捉。
另外，还需要注意拾音器的线缆连接，确保连接牢固可靠，避免出现松动或断开的情况。
总的来说，拾音器作为一种重要的音频设备，在音乐演出、录音、语音识别等领域都有着广泛的应用。
正确安装和使用拾音器，可以帮助我们更好地捕捉声音，并获得更好的音质和效果。
希望本文能够帮助大家更好地了解拾音器的作用和安装方法，使得大家在实际使用中能够更加得心应手。
拾音器的安装
一、拾音器安装位置的选择经常有客户询问拾音器安装位置的问题，我们知道视频是直线采集的，而音频是全方位采集的。
拾音器一般适合安装于任意的平面，包括天花板，侧面墙或者直接固定在桌面或桌底。
尽量靠经主要音源。
例如：审讯室可以安装在靠近被审人附近的侧面墙体；教室可以安装在讲台附近；小型会议室可以安装在天花板中央。
不管是埋入还是贴于表面，只要不遮盖拾音器上的麦克风孔就可以。
拾音器安装原则：尽量靠近主要的谈话区域，这样的拾音效果更佳。
二、拾音器连接电缆的选择和布线到底是用什么样的线缆最合适，要看前端拾音器到后端录音设备的距离，如果距离很短，比如只有几米远，SWIFTCN拾音器/******可以使用普通的电话线、5类网络双绞线、屏蔽/非屏蔽信号电缆等。
如果距离较远，或者环境复杂，比如周边有信号发射器或其他无线通信设备，应该使用带屏蔽层的线缆，推荐用RVVP2*0.5或者2*0.75，原则是距离越远线径尽量越粗。
拾音器供电一般采用远端集中供电方式（即在音频记录设备端/扩音设备端集中供电），采用一般的电源线缆即可，如果有电磁干扰，最好也采用屏蔽线，屏蔽层在拾音器端可不接，后端接地。
注意：布线时最好单独走线，不要同交流电等强电使用同一缆槽，同时尽量远离变压器、灯具整流器等强电磁干扰设备。
音频线与电源线最好分开走线，避免电流干扰。
三、供电的相关问题拾音器供电方式要求采用远端集中供电（即在音频记录设备端/扩音设备端集中供电），其主要目的是抗干扰和噪声的能力更强。
拾音器一般供电为12V 直流稳压电，如果距离很远，可在机房供15V的电压。
由于拾音器是非常灵敏的小信号放大设备，所以对电源的杂波比较敏感，务必使用杂波小的洁净优质直流稳压电源。
单个SWIFTCN拾音器消耗的电流大约1-20毫安，一个1安培的直流稳压电源可以供几个SWIFTCN拾音器同时工作。
不需要为每一个拾音器单独配电源适配器。
这里所指的直流稳压电源就是常说的“变压器”，一般由电源变压器、整流二极管、滤波电容及集成稳压器构成。
拾音器的安装方法及注意事项
拾音器的安装方法及注意事项一、拾音器安装位置的选择经常有客户询问安装位置的问题，我们知道视频是直线采集的，而音频是全方位采集的。
拾音器一般适合安装于任意的平面，包括天花板，侧面墙或者直接固定在桌面或桌底。
尽量靠经主要音源。
例如：审讯室可以安装在靠近被审人附近的侧面墙体；教室可以安装在讲台附近；小型会议室可以安装在天花板中央。
不管是埋入还是贴于表面，只要不遮盖拾音器上的麦克风孔就可以。
安装原则：尽量靠近主要的谈话区域，这样的拾音效果更佳。
二、拾音器连接电缆的选择和布线到底是用什么样的线缆最合适，要看前端拾音器到后端录音设备的距离，如果距离很短，比如只有几米远，SWIFTCN拾音器/监听头可以使用普通的电话线、5类网络双绞线、屏蔽/非屏蔽信号电缆等。
如果距离较远，或者环境复杂，比如周边有信号发射器或其他无线通信设备，应该使用带屏蔽层的线缆，推荐用RVVP2*或者2*，原则是距离越远线径尽量越粗。
拾音器供电一般采用远端集中供电方式（即在音频记录设备端/扩音设备端集中供电），采用一般的电源线缆即可，如果有电磁干扰，最好也采用屏蔽线，屏蔽层在拾音器端可不接，后端接地。
注意：布线时最好单独走线，不要同交流电等强电使用同一缆槽，同时尽量远离变压器、灯具整流器等强电磁干扰设备。
音频线与电源线最好分开走线，避免电流干扰。
三、供电的相关问题音器供电方式要求采用远端集中供电（即在音频记录设备端/扩音设备端集中供电），其主要目的是抗干扰和噪声的能力更强。
拾音器一般供电为12V直流稳压电，如果距离很远，可在机房供15V的电压。
由于拾音器是非常灵敏的小信号放大设备，所以对电源的杂波比较敏感，务必使用杂波小的洁净优质直流稳压电源。
单个SWIFTCN拾音器消耗的电流大约1-20毫安，一个1安培的直流稳压电源可以供几个SWIFTCN拾音器同时工作。
不需要为每一个拾音器单独配电源适配器。
这里所指的直流稳压电源就是常说的“变压器”，一般由电源变压器、整流二极管、滤波电容及集成稳压器构成。
拾音器的安装方法及注意事项

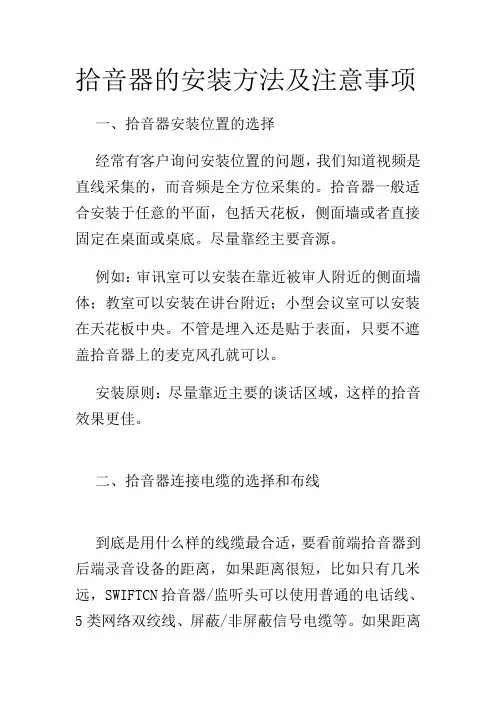

拾音器的安装方法及注意事项-CAL-FENGHAI.-(YICAI)-Company One1拾音器的安装方法及注意事项一、拾音器安装位置的选择经常有客户询问安装位置的问题，我们知道视频是直线采集的，而音频是全方位采集的。
拾音器一般适合安装于任意的平面，包括天花板，侧面墙或者直接固定在桌面或桌底。
尽量靠经主要音源。
例如：审讯室可以安装在靠近被审人附近的侧面墙体；教室可以安装在讲台附近；小型会议室可以安装在天花板中央。
不管是埋入还是贴于表面，只要不遮盖拾音器上的麦克风孔就可以。
安装原则：尽量靠近主要的谈话区域，这样的拾音效果更佳。
二、拾音器连接电缆的选择和布线到底是用什么样的线缆最合适，要看前端拾音器到后端录音设备的距离，如果距离很短，比如只有几米远，SWIFTCN拾音器/监听头可以使用普通的电话线、5类网络双绞线、屏蔽/非屏蔽信号电缆等。
如果距离较远，或者环境复杂，比如周边有信号发射器或其他无线通信设备，应该使用带屏蔽层的线缆，推荐用RVVP2*或者2*，原则是距离越远线径尽量越粗。
拾音器供电一般采用远端集中供电方式（即在音频记录设备端/扩音设备端集中供电），采用一般的电源线缆即可，如果有电磁干扰，最好也采用屏蔽线，屏蔽层在拾音器端可不接，后端接地。
注意：布线时最好单独走线，不要同交流电等强电使用同一缆槽，同时尽量远离变压器、灯具整流器等强电磁干扰设备。
音频线与电源线最好分开走线，避免电流干扰。
三、供电的相关问题音器供电方式要求采用远端集中供电（即在音频记录设备端/扩音设备端集中供电），其主要目的是抗干扰和噪声的能力更强。
拾音器一般供电为12V直流稳压电，如果距离很远，可在机房供15V的电压。
由于拾音器是非常灵敏的小信号放大设备，所以对电源的杂波比较敏感，务必使用杂波小的洁净优质直流稳压电源。
单个SWIFTCN拾音器消耗的电流大约1-20毫安，一个1安培的直流稳压电源可以供几个SWIFTCN拾音器同时工作。
拾音器安装
拾音器安装一、监听头安装位置的选择监听头可以在天花板上吸顶安装，也可以在墙面侧挂安装。
安装位置尽量离主要的谈话区域较近就可以。
安装原则：尽量靠近主要的谈话区域，这样的拾音效果更佳。
二、监听头连接电缆的选择和布线拾音器无监听头可以使用普通4芯电话线、5类网络双绞线、屏蔽无非屏蔽信号电缆等。
考虑到复杂的施工环境，推荐使用0.5mm2截面3芯信号电缆(即常用的3×0.5RVVP电缆)监听头供电一般采用远端集中供电方式（即在音频记录设备端无扩音设备端集中供电），使用的3芯电缆中分别为电源线、音频信号线、公共地线。
电磁复杂环境可以使用屏蔽电缆，其屏蔽层单端连接设备地。
即监听头一端的屏蔽网悬空，设备端的屏蔽网接设备地（机壳）。
注意：布线时最好单独走线，不要同交流电等强电使用同一缆槽，同时尽量远离变压器、灯具整流器等强电磁干扰设备。
三、电源线正极的连接方法监听头供电方式要求采用远端集中供电（即在音频记录设备端无扩音设备端集中供电），其主要目的是抗干扰和噪声的能力更强。
推荐使用本公司监听头适配器所带的15V直流稳压优质电源(详见下面监听头适配器使用说明)，以免由于不洁电源造成声音品质下降。
该系列监听头可以使用8V-20V宽范围直流稳压电源，推荐使用DC12V。
电源线如果大于500米，由于线损产生电压下降，推荐使用15V-20V直流稳压电源。
由于监听头是非常灵敏的小信号放大设备，所以对电源的杂波比较敏感，务必使用杂波小的洁净优质直流稳压电源。
单个TRADIO监听头消耗的电流大约50-100毫安，也就是说一台标称值为2安培的直流稳压电源可以供5个TRADIO监听头同时工作。
应用中应当考虑到电源效率和线损问题，尽量选用标称值较高的电源。
这里所指的直流稳压电源就是常说的“变压器”，一般由电源变压器、整流二极管、滤波电容及集成稳压器构成。
尽量不要使用开关电源，它可能会导致大量的电路杂音！市面上很多开关电源品质差，纹波系数非常大，会引起监听头有嗡嗡声。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三个步骤教您检测监控拾音器
最近有客户不少用户在监控系统后端因为声音输出的问题咨询了思正客服。
而这些当中绝大部分的问题不是出在拾音器本身的质量上。
因为传输或者后端接口的问题，常常导致最终输出的声音失真或者有噪音（甚至没有声音），在此，思正拾音器从日常经常出现的问题中总结以下三个步骤。
简单的为您排除一些问题。
整个监控系统无外乎包括了前端（采集）、中间（传输）、后端（输出存储）。
那么如果出现声音问题，也就是可能在这三个环节中出现问题。
一.排除前端
测试拾音器是否有问题的最直接的方式就是通过前端测试。
在拾音器还未安装之前，请直接将拾音器接上电源（注意拾音器最好是使用直流稳压12V的电源，推荐使用思正的PW-V10专用电源适配器）并用耳机进行测试。
在前端测试时需要注意两点。
1：切忌使用开关电源
2：不能用音箱测试（可以使用耳机）。
具体接线图如下。
专业电源的接法
普通电源的接法
二.排除传输端
在前端测试拾音器没有问题的情况下，我们就可以测是否在传输过程中出现问题。
一般情况下。
如果用线缆传输，我们是推荐用户使用PVR X 0.5屏蔽线缆。
在不同的监控环境或者传输过程中总会出现各种问题。
使用推荐线缆可以避免重新拉线的困扰。
具体测试如下：将已经接在音频线上的拾音器在后端不接入其他任何存储设备的情况下直接接上耳机或者音箱（注意不能接入和功放）进行测。
传输过程必须注意几点。
1：您的传输距离如果过长请使用PVVR X 0.5屏蔽音频线
2：走线的过程中是否与强电（日常用电的电线）共同使用一个线槽
3：附近是否有信号干扰源（比如有电台、移动信号发射站等）
4：链接网络摄像机时设备上音频输入端是否是line in 输入（购买摄像机一定要问清楚摄厂家音频输入端口是line in 还是mic in；拾音器只能接入line in<线性输入>接口）
三.排除后端
在前端与传输过程没有出现任何问题的情况下我们就可以测试是否后端设备存在有问题。
后端输出/存储主要用到的设备有三种形式。
1：硬盘录像机（DVR/NVR），一般而言硬盘录像机可能出现的几个问题包括了，端口接线不稳、输入端口阻抗不匹配、系统设置（有些设备带有两种音频输入模式，一定要使用line in<线性输入>模式，市面上绝大多数的拾音器是线性输入）
2：音箱输出，从音箱直接输出需要注意的几个问题，音箱不能距离拾音器太近、不能使用功放输出
3.接入服务器(电脑主机)需要注意输入端口要选择line in输入、系统设置等问题。
通过前、中、后三处使用排除法，相信可以帮助您解决大多数拾音器故障问题。
