传感器原理及应用习题及答案
_传感器习题及部分解答(shb).
传感器原理及其应用习题第1章传感器的一般特性一、选择、填空题1、衡量传感器静态特性的重要指标是_灵敏度______、__线性度_____、____迟滞___、___重复性_____ 等。
2、通常传感器由＿＿敏感元件＿＿、＿＿转换元件＿＿＿＿、＿转换电路＿＿＿＿三部分组成，是能把外界＿非电量＿转换成＿＿＿电量＿＿＿的器件和装置。
3、传感器的＿＿标定＿＿＿是通过实验建立传感器起输入量与输出量之间的关系，并确定不同使用条件下的误差关系。
4. 测量过程中存在着测量误差，按性质可被分为粗大、系统和随机误差三类，其中随机误差可以通过对多次测量结果求平均的方法来减小它对测量结果的影响。
5．二、计算分析题1、什么是传感器？由几部分组成？试画出传感器组成方块图。
2、传感器的静态性能指标有哪一些，试解释各性能指标的含义。
作业3、传感器的动态性能指标有哪一些，试解释各性能指标的含义第2章电阻应变式传感器一、选择、填空题1、金属丝在外力作用下发生机械形变时它的电阻值将发生变化，这种现象称__应变_____效应；半导体或固体受到作用力后_电阻率______要发生变化，这种现象称__压阻_____效应。
直线的电阻丝绕成敏感栅后长度相同但应变不同，圆弧部分使灵敏度下降了，这种现象称为____横向___效应。
2、产生应变片温度误差的主要因素有＿电阻温度系数的影响、＿试验材料和电阻丝材料的线性膨胀系数的影响＿。
3、应变片温度补偿的措施有＿＿＿电桥补偿法＿、＿应变片的自补偿法＿。
4. 在电桥测量中，由于电桥接法不同，输出电压的灵敏度也不同，_全桥__接法可以得到最大灵敏度输出。
5. 半导体应变片工作原理是基于压阻效应，它的灵敏系数比金属应变片的灵敏系数大十倍6．电阻应变片的配用测量电路采用差动电桥时，不仅可以消除线性误差同时还能起到温度补偿的作用。
7、二、计算分析题1 说明电阻应变测试技术具有的独特优点。
(1)这类传感器结构简单，使用方便，性能稳定、可靠；(2)易于实现测试过程自动化和多点同步测量、远距测量和遥测；(3)灵敏度高，测量速度快，适合静态、动态测量；(4)可以测量各种物理量。
传感器原理及其应用(李艳红、李海华主编)-部分课后习题
传感器原理及其应用(李艳红、李海华主编)-部分课后习题第一章P10 1、2、5、61.传感器的定义答：传感器是一种以一定精确度把被测量（主要是非电量）转换为与之有确定关系、便于应用的某种物理量（主要是电量）的测量装置。
2.传感器组成及作用答：(1)传感器一般由敏感元件、转换元件、测量电路三部分组成；(2)敏感元件：直接感受被测量，并输出与被测量有确定关系的物理量；转换元件：将敏感元件输出的非电量转换为电量；测量电路：将转换元件输出的电量变换成便于显示、记录、控制和处理的信号3.开环测量系统和闭环测量系统区别答：开环测量系统(1)信息只沿着一个方向传递(2)系统相对误差等于各环节相对误差之和(3)结构简单，但每个环节特性变化都会造成测量误差闭环测量系统(1)有正向通道和反馈通道(2)输入输出关系由反馈环节特性决定，测量处理等环节造成的误差较小4.测量不确定度及其评定方法答：(1)测量不确定度：表征合理赋予被测量值的分散性，与测量结果相联系的参数即结果的可靠性和有效性的怀疑程度(2)不确定度按其评定方法可分为A类评定和B类评定A类评定是用统计方法进行评定。
即对某被测量进行等精度的独立多次重复测量，得到一系列的测得值。
B类评定用非统计分析法，它不是由一系列的测得确定，而是利用影响测得值分布变化的有关信息和资料进行分析，并对测量值进行概率分布估计和分布假设的科学评定B类评定的信息来源有以下6项：①以前的观测数据；②对有关技术资料和测量仪器特性的了解和经验；③生产部门提供的技术说明文件；④校准文件、检定证书或其他文件提供的数据、准确度的等级或级别，包括的输出，从而实现非电量的测量。
(2)金属在外力作用下产生机械形变，其电阻值也发生相应改变的现象。
(3)半导体由于应力的作用而使材料电阻率发生变化的现象称为压阻效应。
2.画出桥式测量电路，并推导直流电桥平衡条件，以及不对称电桥输出电压变化。
答：(1)(2)直流电桥平衡条件上图为负载电阻，→∞时，有：U0=0时，有为电桥平衡条件(3)把电桥平衡条件 代入上式化简，并忽略高阶无穷小量得：3.采用应变片进行测量时为什么要进行温度补偿？常用补偿方法有哪些？P34答：(1)应变片的阻值受环境（包括被测试件的温度）的影响很大。
传感器原理及应用第三版习题答案
传感器技术习题解答第一章传感器的一般特性1－1：答：传感器在被测量的各个值处于稳定状态时，输出量和输入量之间的关系称为传感器的静态特性；其主要指标有线性度、灵敏度、精确度、最小检测量和分辨力、迟滞、重复性、零点漂移、温漂。
1－2：答：（1）动态特性是指传感器对随时间变化的输入量的响应特性；（2）描述动态特性的指标：对一阶传感器：时间常数对二阶传感器：固有频率、阻尼比。
1－3：答：传感器的精度等级是允许的最大绝对误差相对于其测量范围的百分数，即A＝ΔA/Y FS＊100％1－4；答：（1）：传感器标定曲线与拟合直线的最大偏差与满量程输出值的百分比叫传感器的线性度；（2）拟合直线的常用求法有：端基法和最小二5乘法。
1－5：答：由一阶传感器频率传递函数w(jw)=K/(1+jωη),确定输出信号失真、测量结果在所要求精度的工作段，即由B/A=K/(1+(ωη)2)1/2,从而确定ω，进而求出f=ω/(2π).1－6：答：若某传感器的位移特性曲线方程为y1=a0+a1x+a2x2+a3x3+…….让另一传感器感受相反方向的位移，其特性曲线方程为y2=a0－a1x＋a2x2－a3x3＋……，则Δy=y1－y2=2(a1x+a3x3+ a5x5……),这种方法称为差动测量法。
其特点输出信号中没有偶次项，从而使线性范围增大，减小了非线性误差，灵敏度也提高了一倍，也消除了零点误差。
1－7：解：Y FS=200-0=200由A=ΔA/Y FS＊100％有A＝4/200＊100％＝2％。
精度特级为2.5级。
1－8：解：根据精度定义表达式：A＝ΔA/Ay FS*100%,由题意可知：A＝1.5％，Y FS＝100所以ΔA＝A Y FS＝1.5因为 1.4＜1.5所以合格。
1－9：解：Δhmax＝103－98＝5Y FS＝250－0＝250故δH＝Δhmax/Y FS*100%＝2%故此在该点的迟滞是2％。
1－10：解：因为传感器响应幅值差值在10％以内，且Wη≤0.5，W≤0.5/η，而w=2πf,所以 f=0.5/2πη≈8Hz即传感器输入信号的工作频率范围为0∽8Hz1－11解：（1）切线法如图所示，在x=0处所做的切线为拟合直线，其方程为：Y ＝a0+KX，当x=0时，Y＝1，故a0＝1，又因为dY/dx＝1/(2(1+x)1/2)|x=0＝1/2＝K故拟合直线为：Y＝1＋x/2最大偏差ΔYmax在x=0.5处，故ΔYmax＝1＋0.5/2-（1＋0.5）1/2＝5/4－（3/2）1/2＝0.025Y FS＝（1＋0.5/2）-1＝0.25故线性度δL＝ΔYmax/ Y FS＊100％＝0.025/0.25＊100％＝0.10＊100％＝10％（2）端基法：设Y的始点与终点的连线方程为Y＝a0+KX因为x=0时，Y＝1，x=0.5时，Y＝1.225，所以a0=1,k=0.225/0.5=0.45而由 d(y-Y)/dx=d(（1＋x）1/2-(1+0.45x))/dx=-0.45+1/(2（1＋x）1/2)＝0有-0.9（1＋x）1/2＋1＝0（1/0.9）2＝1+xx=0.234ΔYmax=[（1＋x）1/2-(1+0.45x)]|x=0.234=1.11-1.1053=0.0047Y FS＝1+0.45*0.5-1＝0.225δL端基＝ΔYmax/ Y FS＊100％＝0.0047/0.225＊100％＝2.09％（3）最小二＊法由公式()()xykninkniaxxyxxyxxxyxyxaiiiiiiiiiii*4695.00034.14695.005.1506.100365.1055.0*625.2751.1*65.1*691.60034.105.168.36265.255.0*625.255.0*691.65.1*751.1)**)22222((+==--=--==--=--=-∑∑-∑=-∑-∑=∑∑∑∑∑∑由d(y-Y)/dx=d(（1＋x）1/2-(1.0034+0.4695＊x))/dx=-0.4695+1/(2（1＋x）1/2)＝0有x=1/(0.939)2-1=0.134ΔYmax=[（1＋x）1/2-(1.0034+0.4695x)]|x=0.234=1.065-1.066=-0.001Y FS ＝1.0034+0.4695x-1.0034＝0.235 δL 二＊法＝ΔYmax/ Y FS ＊100％＝0.001/0.235＊100％＝0.0042＊100％＝0.42％1－12:解：此为一阶传感器，其微分方程为a 1dy/dx+a 0y=b 0x 所以 时间常数η＝a 1/a 0=10sK=b 0/a 0=5*10-6V/Pa1- 13：解：由幅频特性有：()=+=⎪⎪⎭⎫⎝⎛⎪⎪⎭⎫ ⎝⎛⎪⎪⎭⎫ ⎝⎛-ωωξωωω04021/2221K A ()()3125.1arctan 36.016.0*7.0*2arctan 012arctan 947.07056.01*42120222264.010006007.010006001-=--=-⎪⎪⎭⎫⎝⎛-==+=+⎪⎪⎭⎫⎝⎛⎪⎭⎫ ⎝⎛⎪⎪⎭⎫⎝⎛⎪⎭⎫ ⎝⎛-ωωωωξωϕ1- 14:解：由题意知：()()()max minmax3%H j H j H j ωωω-<因为最小频率为W=0，由图1-14知，此时输出的幅频值为│H （jw ）│/K=1，即│H （jw ）│=K()maxmax 013%0.9719.3620.97KK kHz H j ωωω∴-<<<⎛<= ⎝1- 15解：由传感器灵敏度的定义有： K ＝m mv mmv x y μμ/51050==∆∆ 若采用两个相同的传感器组成差动测量系统时，输出仅含奇次项，且灵敏度提高了2倍，为20mv/μm.第二章 应变式传感器2－1：答：（1）金属材料在受到外力作用时，产生机械变形，导致其阻值发生变化的现象叫金属材料的应变效应。
传感器原理及应用试题库--内含答案
传感器原理及应用试题库--内含答案一、填空题（每题3分）1、传感器静态性是指传感器在被测量的各个值处于稳定状态时，输出量和输入量之间的关系称为传Yma某感器的静态特性。
某100%L2、静态特性指标其中的线性度的定义是指S。
YFYK3、静态特性指标其中的灵敏度的定义是指某4、静态特性指标其中的精度等级的定义式是传感器的精度等级是允许的最大绝对误差相对于其测量范围的百分数，即A＝ΔA/YFS＊100％。
CNMK5、最小检测量和分辨力的表达式是Hma某Hma某100%或100%HH2YS6、我们把YFFS叫传感器的迟滞。
23100%KS。
7、传感器是重复性的物理含意是YF零漂＝Y0100%8、传感器是零点漂移是指Y。
SF ma某100%TS。
9、传感器是温度漂移是指YF10、传感器对随时间变化的输入量的响应特性叫传感器动态性。
11、动态特性中对一阶传感器主要技术指标有时间常数12、动态特性中对二阶传感器主要技术指标有固有频率、阻尼比。
13、动态特性中对二阶传感器主要技术指标有固有频率、阻尼比。
14、传感器确定拟合直线有切线法、端基法和最小二乘法3种方法。
15、传感器确定拟合直线切线法是将过实验曲线上的初始点的切线作为按惯例直线的方法16、传感器确定拟合直线端基法是将把传感器校准数据的零点输出的平均值a0和滿量程输出的平均值b0连成直线a0b0作为传感器特性的拟合直线17、传感器确定拟合直线最小二乘法是用最小二乘法确定拟合直线的截距和斜率从而确定拟全直线方程的方法18、确定一阶传感器输入信号频率范围的方法是由一阶传感器频率传递函数ω(jω)=K/(1+jωτ),确定输出信号失真、测量结果在所要求精度的工作段，即由B/A=K/(1+(ωτ)2)1/2,从而确定ω，进而求出f=ω/(2π)。
19、确定一阶传感器输入信号频率范围的方法是由一阶传感器频率传递函数ω(jω)=K/(1+jωτ),确定输出信号失真、测量结果在所要求精度的工作段，即由B/A=K/(1+(ωτ)2)1/2,从而确定ω，进而求出f=ω/(2π)。

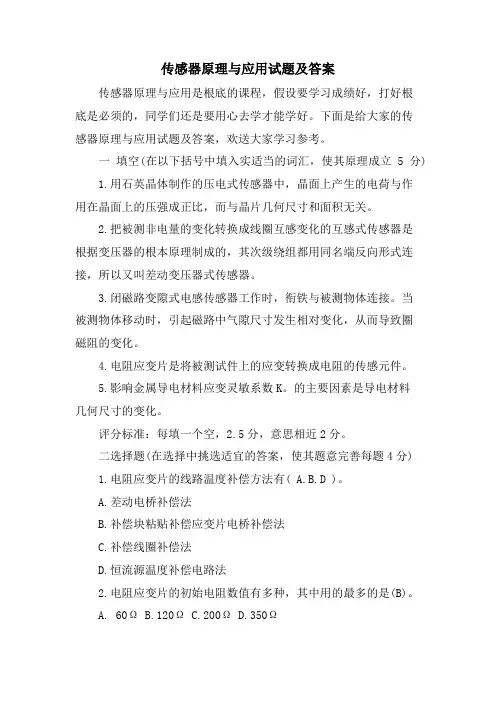

传感器原理与应用试题及答案
传感器原理与应用试题及答案传感器原理与应用是根底的课程，假设要学习成绩好，打好根底是必须的，同学们还是要用心去学才能学好。
下面是给大家的传感器原理与应用试题及答案，欢送大家学习参考。
一填空(在以下括号中填入实适当的词汇，使其原理成立 5分)1.用石英晶体制作的压电式传感器中，晶面上产生的电荷与作用在晶面上的压强成正比，而与晶片几何尺寸和面积无关。
2.把被测非电量的变化转换成线圈互感变化的互感式传感器是根据变压器的根本原理制成的，其次级绕组都用同名端反向形式连接，所以又叫差动变压器式传感器。
3.闭磁路变隙式电感传感器工作时，衔铁与被测物体连接。
当被测物体移动时，引起磁路中气隙尺寸发生相对变化，从而导致圈磁阻的变化。
4.电阻应变片是将被测试件上的应变转换成电阻的传感元件。
5.影响金属导电材料应变灵敏系数K。
的主要因素是导电材料几何尺寸的变化。
评分标准：每填一个空，2.5分，意思相近2分。
二选择题(在选择中挑选适宜的答案，使其题意完善每题4分)1.电阻应变片的线路温度补偿方法有( A.B.D )。
A.差动电桥补偿法B.补偿块粘贴补偿应变片电桥补偿法C.补偿线圈补偿法D.恒流源温度补偿电路法2.电阻应变片的初始电阻数值有多种，其中用的最多的是(B)。
A. 60ΩB.120ΩC.200ΩD.350Ω3.通常用应变式传感器测量(BCD)。
A.温度B.速度C.加速度D.压力4.当变间隙式电容传感器两极板间的初始间隔d增加时，将引起传感器的(B,D)。
A.灵敏度增加B.灵敏度减小C.非统性误差增加D.非线性误差减小5.在光线作用下，半导体的电导率增加的现象属于(BD)。
A.外光电效应B.内光电效应C.光电发射D.光导效应评分标准： 3\4\5题答复对一个2分，1题(A.B.D)答复对一个2分，两个3分，2题(B)不对没有得分。
大学生期末试题及答案-阳光大学生网三、答复以下问题(每题5分，答出原理3分，说明2分)1.什么1/2桥能提高灵敏度，减小非线性;利用桥路中相邻臂电阻变化相反，对邻臂电阻变化相同的特点，将两个工作应变片接入电桥的相邻臂，并使它们一个受拉，另一个受压，如下图，称为半桥差动电桥，半桥差动电桥电路的输出电压为评分标准：说明出划线局部的重点意思得1.5分，答复完整2分写出平衡条件：1分设平衡时R1=R2=R3=R4=R，又ΔR1=ΔR2 =ΔR那么得证结论：2分可知半桥差动电路不仅没有非线性误差，而且电压灵敏度也比单一应变片工作时提高了一倍。
传感器原理及工程应用习题参考答案
《传感器原理及工程应用》习题答案王丽香第1章 传感与检测技术的理论基础（P26）1－3 用测量范围为－50～150kPa 的压力传感器测量140kPa 的压力时，传感器测得示值为142kPa ，求该示值的绝对误差、实际相对误差、标称相对误差和引用误差。
解：已知： 真值L ＝140kPa 测量值x ＝142kPa 测量上限＝150kPa 测量下限＝－50kPa∴ 绝对误差 Δ＝x-L=142-140=2(kPa)实际相对误差 ％＝＝43.11402≈∆L δ标称相对误差 ％＝＝41.11422≈∆x δ引用误差％－－＝测量上限－测量下限＝1)50(1502≈∆γ1－10 对某节流元件（孔板）开孔直径d 20的尺寸进行了15次测量，测量数据如下（单位：mm ）：120.42 120.43 120.40 120.42 120.43 120.39 120.30 120.40 120.43 120.41 120.43 120.42 120.39 120.39 120.40试用格拉布斯准则判断上述数据是否含有粗大误差，并写出其测量结果。
解：当n ＝15时，若取置信概率P ＝0.95，查表可得格拉布斯系数G ＝2.41。
则 2072.410.03270.0788()0.104d G mm v σ=⨯=<=-，所以7d 为粗大误差数据，应当剔除。
然后重新计算平均值和标准偏差。
当n ＝14时，若取置信概率P ＝0.95，查表可得格拉布斯系数G ＝2.37。
则 20 2.370.01610.0382()d i G mm v σ=⨯=>，所以其他14个测量值中没有坏值。
计算算术平均值的标准偏差200.0043()mm σσ=== 20330.00430.013()d mm σ=⨯=所以，测量结果为：20(120.4110.013)()(99.73%)d mm P =±=1－14交流电路的电抗数值方程为CL X ωω1-= 当角频率Hz 51=ω，测得电抗1X 为Ω8.0； 当角频率Hz 22=ω，测得电抗2X 为Ω2.0； 当角频率Hz 13=ω，测得电抗3X 为Ω-3.0。
传感器原理及应用习题答案完整版
传感器原理及应用习题答案习题1 (3)习题2 (5)习题3 (9)习题4 (11)习题5 (13)习题6 (15)习题7 (18)习题8 (21)习题9 (24)习题10 (26)习题11 (27)习题12 (29)习题13 (33)习题11-1 什么叫传感器？它由哪几部分组成？并说出各部分的作用及其相互间的关系。
答：传感器是能感受规定的被测量并按照一定的规律将其转换成可用输出信号的器件或装置。
通常传感器由敏感元件和转换元件组成。
敏感元件是指传感器中能直接感受或响应被测量的部分，转换元件是指传感器中将敏感元件感受或响应的被测量转换成适于传输或测量的电信号部分。
由于传感器的输出信号一般都很微弱, 因此需要有信号调节与转换电路对其进行放大、运算调制等。
随着半导体器件与集成技术在传感器中的应用，传感器的信号调节与转换电路可能安装在传感器的壳体里或与敏感元件一起集成在同一芯片上。
此外，信号调节转换电路以及传感器工作必须有辅助的电源，因此信号调节转换电路以及所需的电源都应作为传感器组成的一部分。
1-2 简述传感器的作用和地位及其传感器技术的发展方向。
答：传感器位于信息采集系统之首，属于感知、获取及检测信息的窗口，并提供给系统赖以进行处理和决策所必须的原始信息。
没有传感技术，整个信息技术的发展就成了一句空话。
科学技术越发达，自动化程度越高，信息控制技术对传感器的依赖性就越大。
发展方向：开发新材料，采用微细加工技术，多功能集成传感器的研究，智能传感器研究，航天传感器的研究，仿生传感器的研究等。
1-3 传感器的静态特性指什么？衡量它的性能指标主要有哪些？答：传感器的静态特性是指被测量的值处于稳定状态时的输出—输入关系。
与时间无关。
主要性能指标有：线性度、灵敏度、迟滞和重复性等。
1-4 传感器的动态特性指什么？常用的分析方法有哪几种？答：传感器的动态特性是指其输出与随时间变化的输入量之间的响应特性。
常用的分析方法有时域分析和频域分析。
传感器原理与工程应用完整版习题参考答案
《传感器原理及工程应用》完整版习题答案第1章 传感与检测技术的理论基础（P26）1—1：测量的定义？答：测量是以确定被测量的值或获取测量结果为目的的一系列操作。
所以, 测量也就是将被测量与同种性质的标准量进行比较， 确定被测量对标准量的倍数。
1—2：什么是测量值的绝对误差、相对误差、引用误差？1－3 用测量范围为－50～150kPa 的压力传感器测量140kPa 的压力时，传感器测得示值为142kPa ，求该示值的绝对误差、实际相对误差、标称相对误差和引用误差。
解：已知： 真值L ＝140kPa 测量值x ＝142kPa 测量上限＝150kPa 测量下限＝－50kPa∴ 绝对误差 Δ＝x-L=142-140=2(kPa)实际相对误差 ％＝＝43.11402≈∆L δ标称相对误差％＝＝41.11422≈∆x δ引用误差％－－＝测量上限－测量下限＝1)50(1502≈∆γ1－10 对某节流元件（孔板）开孔直径d 20的尺寸进行了15次测量，测量数据如下（单位：mm ）：120.42 120.43 120.40 120.42 120.43 120.39 120.30 120.40 120.43 120.41 120.43 120.42 120.39 120.39 120.40试用格拉布斯准则判断上述数据是否含有粗大误差，并写出其测量结果。
答：绝对误差是测量结果与真值之差, 即: 绝对误差=测量值—真值 相对误差是绝对误差与被测量真值之比,常用绝对误差与测量值之比,以百分数表示 , 即: 相对误差=绝对误差/测量值 ×100% 引用误差是绝对误差与量程之比,以百分数表示, 即: 引用误差=绝对误差/量程 ×100%解：当n ＝15时，若取置信概率P ＝0.95，查表可得格拉布斯系数G ＝2.41。
则 2072.410.03270.0788()0.104d G mm v σ=⨯=<=-，所以7d 为粗大误差数据，应当剔除。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
习题集及答案第1章概述1.1 什么是传感器？按照国标定义，“传感器”应该如何说明含义？1.2 传感器由哪几部分组成？试述它们的作用及相互关系。
1.3传感器如何分类？按传感器检测的畴可分为哪几种？答案1.1答：从广义的角度来说，感知信号检出器件和信号处理部分总称为传感器。
我们对传感器定义是：一种能把特定的信息（物理、化学、生物）按一定规律转换成某种可用信号输出的器件和装置。
从狭义角度对传感器定义是：能把外界非电信息转换成电信号输出的器件。
我国国家标准（GB7665—87）对传感器（Sensor/transducer）的定义是：“能够感受规定的被测量并按照一定规律转换成可用输出信号的器件和装置”。
定义表明传感器有这样三层含义：它是由敏感元件和转换元件构成的一种检测装置；能按一定规律将被测量转换成电信号输出；传感器的输出与输入之间存在确定的关系。
按使用的场合不同传感器又称为变换器、换能器、探测器。
1.2答：组成——由敏感元件、转换元件、基本电路组成；关系，作用——传感器处于研究对象与测试系统的接口位置，即检测与控制之首。
传感器是感知、获取与检测信息的窗口，一切科学研究与自动化生产过程要获取的信息都要通过传感器获取并通过它转换成容易传输与处理的电信号，其作用与地位特别重要。
1.3答：（略）答：按照我国制定的传感器分类体系表，传感器分为物理量传感器、化学量传感器以及生物量传感器三大类，含12个小类。
按传感器的检测对象可分为：力学量、热学量、流体量、光学量、电量、磁学量、声学量、化学量、生物量、机器人等等。
第3章电阻应变式传感器3.1 何为电阻应变效应？怎样利用这种效应制成应变片？3.2 图3-31为一直流电桥，负载电阻R L趋于无穷。
图中E=4V，R1=R2=R3=R4=120Ω，试求：① R1为金属应变片，其余为外接电阻，当R1的增量为ΔR1=1.2Ω时，电桥输出电压U0=? ②R1、R2为金属应变片，感应应变大小变化相同，其余为外接电阻，电桥输出电压U0=? ③R1、R2为金属应变片，如果感应应变大小相反，且ΔR1=ΔR2 =1.2Ω，电桥输出电压U 0=?答案3.1 答：导体在受到拉力或压力的外界力作用时，会产生机械变形，同时机械变形会引起导体阻值的变化，这种导体材料因变形而使其电阻值发生变化的现象称为电阻应变效应。
当外力作用时，导体的电阻率ρ、长度l 、截面积S 都会发生变化，从而引起电阻值R 的变化，通过测量电阻值的变化，检测出外界作用力的大小。
3.2解: ①100.0104E R R U V R∆=⋅=因为只有为应变片,电桥输出按单臂电桥计算， ②00U V =因为两应变片变化大小相同，相互抵消无输出， ③120,0.022E R R R U V R∆=⋅=因为应变时大小变化相反,电桥输出按半桥计算，第4章 电容式传感器4.1 如何改善单极式变极距型电容传感器的非线性？4.2 差动式变极距型电容传感器，若初始容量1280C C pF ==，初始距离04mm δ=，当动极板相对于定极板位移了0.75mm δ∆=时，试计算其非线性误差。
若改为单极平板电容，初始值不变，其非线性误差有多大？4.3 已知：圆盘形电容极板直径50D mm =，间距00.2mm δ=，在电极间置一块厚0.1mm的云母片（7r ε=），空气（01ε=）。
求：①无云母片及有云母片两种情况下电容值1C 及2C 是多少？②当间距变化0.025mm δ∆=时，电容相对变化量11/C C ∆及22/C C ∆是多少？答案4.1答：非线性随相对位移0/δδ∆的增加而增加，为保证线性度应限制相对位移的大小；起始极距0δ与灵敏度、线性度相矛盾，所以变极距式电容传感器只适合小位移测量；为提高传感器的灵敏度和改善非线性关系，变极距式电容传感器一般采用差动结构。
4.2解：若初始容量1280C C pF ==，初始距离04mm δ=，当动极板相对于定极板位移了0.75mm δ∆=时，非线性误差为：2200.75()100%()100% 3.5%4L δγδ∆=⨯=⨯=改为单极平板电容，初始值不变，其非线性误差为：00.75100%100%18.75%4L δγδ∆=⨯=⨯= 4.3解：1）123101408.8510 3.14 2.510 3.4710210S C F εδ----⨯⨯⨯⨯===⨯⨯ 1231024048.8510 3.14 2.510 6.0810*******r SC F d d εδε-----⨯⨯⨯⨯===⨯⨯-+⨯+ 2）令0r d d δδε=-+′，则101000.0250.1430.20.0251C C δδδδδδδ∆∆∆====∆-∆-- 220.0250.2800.11430.0251C C δδδδδδδ∆∆∆====∆-∆--′′′第5章 电感式传感器5.1 何谓电感式传感器？电感式传感器分为哪几类？各有何特点？5.2 说明单线圈和差动变间隙式电感传感器的结构、工作原理和基本特性。
5.3 概述差动变压器式传感器的应用围，并说明用差动变压器式传感器检测振动的基本原理。
5.4 什么叫电涡流效应？说明电涡流式传感器的基本结构与工作原理。
电涡流式传感器的基本特性有哪些？它是基于何种模型得到的？5.5 电涡流式传感器可以进行哪些物理量的检测？能否可以测量非金属物体，为什么？ 答案5.1答：电感式传感器是一种机-电转换装置，电感式传感器是利用线圈自感和互感的变化实现非电量电测的一种装置，传感器利用电磁感应定律将被测非电量转换为电感或互感的变化。
它可以用来测量位移、振动、压力、应变、流量、密度等参数。
电感式传感器种类：自感式、涡流式、差动式、变压式、压磁式、感应同步器。
工作原理：自感、互感、涡流、压磁。
5.2（略）5.3（略）5.4答：1）块状金属导体置于变化的磁场中或在磁场中作用切割磁力线运动时，导体部会产生一圈圈闭和的电流，这种电流叫电涡流，这种现象叫做电涡流效应。
2）形成涡流必须具备两个条件：第一存在交变磁场；第二导电体处于交变磁场中。
电涡流式传感器通电后线圈周围产生交变磁场，金属导体置于线圈附近。
当金属导体靠近交变磁场中时，导体部就会产生涡流，这个涡流同样产生交变磁场。
由于磁场的反作用使线圈的等效电感和等效阻抗发生变化，使流过线圈的电流大小、相位都发生变化。
通过检测与阻抗有关的参数进行非电量检测。
3）因为金属存在趋肤效应，电涡流只存在于金属导体的表面薄层，实际上涡流的分布是不均匀的。
涡流区各处的涡流密度不同，存在径向分布和轴向分布。
所以电涡流传感器的检测围与传感器的尺寸（线圈直径）有关。
4）回路方程的建立是把金属上涡流所在围近似看成一个单匝短路线圈作为等效模型。
5.5答：1）凡是能引起22R L M 、、变化的物理量，均可以引起传感器线圈11R L 、 的变化，可以进行非电量检测；如被测体（金属）的电阻率ρ，导磁率μ，厚度d ，线圈与被测体之间的距离x ，激励线圈的角频率ω等都可通过涡流效应和磁效应与线圈阻抗Z 发生关系，使11R L 、变化；若控制某些参数不变，只改变其中一个参数，便可使阻抗Z 成为这个参数的单值函数。
2）电涡流传感器不可以直接测量非金属物体，这是由于传感器本身特性决定的。
第6章 磁电式传感器6.1 试述磁电感应式传感器的工作原理和结构形式。
6.2 什么是霍尔效应？6.3 霍尔元件常用材料有哪些？为什么不用金属做霍尔元件材料？6.4 某一霍尔元件尺寸为10L mm =， 3.5b mm =, 1.0d mm =，沿L 方向通以电流1.0I mA =，在垂直于L 和b 的方向加有均匀磁场0.3B T =，灵敏度为22/()V A T ⋅，试求输出霍尔电势及载流子浓度。
6.5霍尔元件灵敏度40/()H K V A T =⋅，控制电流 3.0I mA =，将它置于4110-⨯～4510T-⨯线性变化的磁场中，它输出的霍尔电势围有多大？答案6.1（略）6.2答：通电的导体（半导体）放在磁场中，电流与磁场垂直，在导体另外两侧会产生感应电动势，这种现象称霍尔效应。
6.3答：1）任何材料在一定条件下都能产生霍尔电势，但不是都可以制造霍尔元件。
只有半导体材料适于制作霍尔元件。
又因一般电子迁移率大于空穴的迁移率，所以霍尔元件多采用N 型半导体制造。
2）金属材料电子浓度虽然很高，但电阻率很小很小，使霍尔电势H U 很小，因此不适于做霍尔元件材料。
6.4解：19191922/(), 1.0,0.36.610, 3.5, 1.0 1.6100.0010.328.41100.0066 1.6100.001H H H H K V A T I mA B TU K IB mVL mm b mm de mm e IB n U ed --∴=⋅====∴====⨯⨯=-==⨯⨯⨯⨯输出霍尔电势：，载流子浓度为：6.5解： 4440/(), 3.0,1105101260H H H H H K V A T I mA B TU K IB VU K IB V μμ--∴=⋅==⨯-⨯====输出霍尔电势范围是：低端： 高端：第8章 光电效应及器件8.1什么是光电效应？什么是外光电效应？说明其工作原理并指出相应的典型光电器件。
8.2普通光电器件有哪几种类型？各有何特点？利用光电导效应制成的光电器件有哪些？用光生伏特效应制成的光电器件有哪些？8.3普通光电器件都有哪些主要特性和参数？8.4什么是光敏电阻的亮电阻和暗电阻？暗电阻电阻值通常在什么围？8.5试述光敏电阻、光敏二极管和光电池的工作原理。
如何正确选用这些器件？举例说明。
8.6光敏二极管由哪几部分组成，它与普通二极管在使用时有什么不同？请说明原理。
8.7光电池的结构特征是什么？它如何工作的？8.8采用波长为0.8～0.9m μ的红外光源时，宜采用哪种材料的光电器件做检测元件？为什么？答案：8.1答：当用光照射物体时，物体受到一连串具有能量的光子的轰击，于是物体材料中的电子吸收光子能量而发生相应的电效应（如电阻率变化、发射电子或产生电动势等）。
这种现象称为光电效应。
1）当光线照在物体上,使物体的电导率发生变化，或产生光生电动势的现象叫做光电效应，光电效应又分为光电导效应和光生伏特效应。
入射光强改变物质导电率的物理现象称光电导效应，典型的光电器件有光敏电阻；光照时物体中能产生一定方向电动势的现象叫光生伏特效应，光电池、光敏晶体管。
2）在光线作用下，物体的电子逸出物体表面向外发射的现象称为外光电效应，典型的光电器件有光电管、光电倍增管。
8.2答：（略）8.3答：光照特性；光谱特性；伏安特性；温度特性；频率特性等8.4答：暗电阻，无光照时的电阻为暗电阻，暗电阻电阻值围一般为0.5～200M Ω；亮电阻、受光照时的电阻称亮电阻，亮电阻的阻值一般为0.5～20K Ω。
