指示灯开关的中断控制单片机实验报告
单片机实验——利用中断控制LED
单片机实验——利用中断控制LED本实验利用中断控制单片机的GPIO口控制LED的亮灭，达到了在不同的时间间隔下实现LED的闪烁、呼吸等效果。
本实验可以让初学者更好地理解与掌握单片机的中断和GPIO 控制。
一、实验器材准备1. STC12C5A16S2单片机开发板2. LED灯3. 1KΩ电阻4. 杜邦线二、实验原理本实验中，我们需要利用单片机的GPIO口控制LED灯的亮灭。
其中，单片机的GPIO 口需要设置为输出模式，即控制LED灯亮灭的电平。
在运行中，通过改变电平状态来控制LED的亮灭。
而中断控制则是为了实现不同的效果，比如在不同的时间间隔下闪烁、呼吸等。
中断是指硬件或软件的外部事件，它会打断当前正在执行的程序，转为执行中断程序。
在单片机编程中，我们可以采取中断方式实现不同的操作。
三、实验步骤1. 首先，连接电路。
将LED作为单片机GPIO控制的输出口，同时连接一个1KΩ的电阻，如下图：2. 打开Keil软件，新建工程，导入STC12C5A16S2头文件。
3. 在代码中，首先需要定义GPIO的引脚，接下来进行中断初始化设置。
4. 编写闪烁程序，实现LED在不同时间间隔下闪烁，如下：```cvoid Led_Flash(void){Led_ON(); //LED灯亮Delay(500); //延时等待500msLed_OFF(); //LED灯灭Delay(500); //延时等待500ms}```5. 编写呼吸程序，实现LED在不同时间间隔下进行呼吸灯效果。
```cvoid Led_Breath(void){uint8 i;uint16 j;for (i = 0; i < 10; i++) //变量i控制灯的亮度{for (j = 0; j < 2000; j++) //变量j控制每次延时等待的时间{Led_ON();Delay_us(i * 20);Led_OFF();Delay_us((9 - i) * 20);}}}```6. 编写中断控制程序，通过定时器中断来实现LED的不同效果。
实验、中断控制的8个LED灯轮流点亮电路
实验八、中断控制的8个LED灯轮流点亮电路专业: 班级：姓名: 学号：成绩：一、实验目的1.掌握中断程序的分析方法和设计方法。
2.学习电平触发方式及负脉冲触发方式的电路设计方法。
3.学习读程序，并能写出中断初始化程序段。
二、实验器材单片机开发设备一套。
三、实验内容和步骤试设计一个用单片机中断控制的8个LED灯轮流点亮的仿真控制系统，当按下一个按键之后，LED1灯亮，再按下一个按键后，彩灯顺次点亮一个。
要求按照电平触发和负脉冲触发两种方式来设计电路并进行程序设计。
电平触发方式下的仿真图：附加题：请设计一个电路，能实现开关控制的数码管显示0-9数字。
电平触发方式下的程序：ORG 0000HAJMP MAINORG 0013HAJMP SERVERORG 0030HMAIN:MOV A,#01HCLR IT1SETB EX1SETB EA SJMP $ORG 0200H SERVER:CLR P3.0 NOPNOPSETB P3.0MOV P1,ARL ARETIEND负脉冲触发方式下接于P3.3端口的仿真图：负脉冲触发方式下的程序：ORG 0000HAJMP MAINORG 0013HAJMP SERVERORG 0030HMAIN:MOV A,#11111110B MOV P1,A SETB IT1SETB EX1SETB EASJMP $ORG 0200HSERVER:CLR P3.3NOPNOPSETB P3.3MOV P1,ARL ARETIEND。
单片机实训报告（8个LED指示灯循环移动）
单⽚机实训报告（8个LED指⽰灯循环移动）⼀、实验⽬的：通过所学汇编语⾔和C语⾔知识，熟悉并掌握单⽚机综合仿真实验仪的使⽤⽅法，学会使⽤Keil uVision2编写程序。
⼆、实验器材：单⽚机综合仿真实验仪、AT89C51、计算机、导线。
三、实验功能：利⽤定时计数器T0⼯作⽅式1，实现定时50ms，中断20次，实现精确定时1秒以控制8个LED指⽰灯从左到右间隔1秒时间循环移动，当LED指⽰灯移动次数到32次时，8个LED指⽰灯停⽌循环移动，蜂鸣器响1秒后停⽌声⾳提⽰；⼜接着控制8个LED指⽰灯从右到左间隔1秒时间循环移动，依此类推。
四、实验要求：只能利⽤单⽚机的4个P1⼝控制74HC138译码器以及蜂鸣器来实现上述功能，并对程序进⾏注解；注明：刚开始时，最左边的LED指⽰灯点亮，画出电路图。
五、计算定时/计数器的初值X（2^16-X）*1=50000,X=15536D=03CB0H.低8位送给TL0，⾼8位送给TH0，即（TL0）=0B0H，（TH0）=03CH六、实验原理图：七、实验参考程序：#includebit direct=1,speak=0,counter=0;int i=0,j=0,k=0,p=0,m,n;sbit P13=P1^3; //定义P1.3引脚main() //主函数{TMOD=0x01; //T0计数⽅式1TL0=0xb0; //定时50msTH0=0x3c;EA=1; //开T0中断ET0=1;TR0=1; //启动T0 while(1) //等待中断{while(speak){P13=~P13; //输出取反for(m=0;m<2;m++)for(n=0;n<2;n++);}if(counter){counter=0;TR0=1;if(direct&&!speak){P1=i;i++;if(i==8){j++;if(j==4){j=0;direct=0;speak=1;}elsei=0;}}else if(!direct&&!speak){i--; //循环右移P1=i;if(i==0){j++; //循环左移if(j==4) //移动周期{j=0;direct=1;speak=1;}elsei=8;}}}}}void time0(void) interrupt 1 //T0中断服务函数{ TR0=0; //重启动TL0=0xb0; //重装初值TH0=0x3c;if(speak){++p;if(p==20) //蜂鸣器响应时间{p=0;speak=0;}}else++k;if(k==20) //LED灯间隔1秒移动{k=0;counter=1;}elseTR0=1;}⼋、实验总结：通过这次实训,我拓宽了知识⾯,锻炼了能⼒,综合素质得到较⼤提⾼。
跑马灯中断控制实训报告
一、实训目的本次实训旨在通过使用AT89C51单片机，结合中断技术实现对跑马灯的控制，加深对单片机中断系统、定时器/计数器以及程序设计方法的理解和掌握。
二、实训内容1. 硬件设计- 主控制器：AT89C51单片机- 驱动电路：ULN2003A驱动器- 显示电路：8个LED灯- 控制电路：按键开关2. 软件设计- 编写程序实现跑马灯的基本功能，包括：- 跑马灯模式：LED灯依次点亮，形成跑马灯效果。
- 定时控制：通过定时器实现LED灯点亮时间的控制。
- 中断控制：通过外部中断实现按键控制跑马灯模式的切换。
三、实训步骤1. 硬件连接- 将AT89C51单片机的P1.0至P1.7引脚连接至ULN2003A的输入端，用于驱动LED灯。
- 将按键开关连接至单片机的P3.2和P3.3引脚，用于控制跑马灯模式。
- 将ULN2003A的输出端连接至LED灯的正极，负极接地。
2. 程序设计- 初始化配置：- 初始化定时器T0，设置定时时间为50ms。
- 初始化外部中断0和外部中断1，配置中断触发方式为下降沿触发。
- 跑马灯控制：- 设置定时器T0中断，当定时器溢出时触发中断，实现LED灯的点亮和熄灭。
- 在中断服务程序中，通过移动LED灯的位置，实现跑马灯效果。
- 按键控制：- 当按下P3.2引脚对应的按键时，切换跑马灯模式。
- 当按下P3.3引脚对应的按键时，停止跑马灯运行。
3. 程序调试- 编译程序，将生成的HEX文件烧录至AT89C51单片机。
- 连接调试器，观察程序运行情况，确保跑马灯控制功能正常。
四、实训结果与分析1. 跑马灯效果通过实验，成功实现了跑马灯的基本功能，LED灯依次点亮，形成跑马灯效果。
定时器T0的设置保证了LED灯点亮时间的控制，中断技术实现了按键控制跑马灯模式的切换。
2. 中断控制外部中断0和外部中断1的配置保证了按键控制功能的实现。
当按下按键时，中断服务程序会根据按键的引脚和状态切换跑马灯模式或停止跑马灯运行。
单片机原理实验报告(详细)

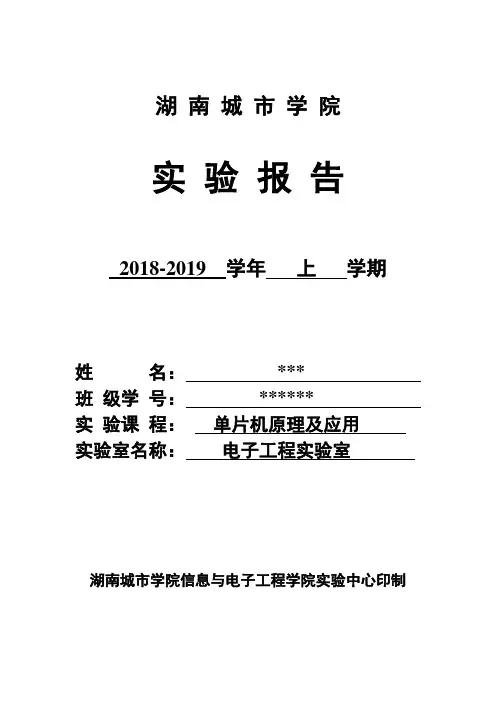

湖南城市学院实验报告2018-2019 学年上学期姓名：***班级学号：******实验课程：单片机原理及应用实验室名称：电子工程实验室湖南城市学院信息与电子工程学院实验中心印制实验项目名称：实验一指示灯和开关控制器实验一、实验目的及要求1、学习51单片机I/O基本输入/输出功能，掌握汇编语言的编程与调试方法；2、熟悉proteus软件，了解软件的结构组成与功能；3、学会在ISIS模块中进行汇编程序录入、编译和调试；4、理解单片机程序控制原理，实现指示灯/开关控制器的预期功能。
二、实验原理实验电路原理图如图1所示，图中输入电路由外接在P3口的8只拨动开关组成；输出电路由外接在P2口的8只低电平驱动的发光二极管组成。
此外，还包括时钟电路、复位电路和片选电路。
图1 实验原理图在编程软件的配合下，要求实现如下指示灯/开关控制功能：程序启动后，8只发光二极管先整体闪烁3次（即亮→暗→亮→暗→亮→暗，间隔时间以肉眼可观察到为准），然后根据开关状态控制对应发光二极管的灯亮状态，即开关闭合相应灯亮，开关断开相应灯灭，直至停止程序运行。
软件编程原理为：（1）8只发光二极管整体闪烁3次亮灯：向P2口送入数值0；灭灯：向P2口送入数值0FFH；闪烁3次：循环3次；闪烁快慢：由软件延时时间决定。
（2）根据开关状态控制灯亮或灯灭开关控制灯：将P3口（即开关状态）内容送入P2口；无限持续：无条件循环。
程序流程图如图2所示。
图2 实验程序流程图三、实验仪器设备及装置（1）硬件：电脑一台；（2）仿真软件：Proteus；（3）编程软件Keil uVision4。
其中，仿真软件ISIS元件清单如表1所示。
表1 仿真软件ISIS元件清单四、实验内容和步骤（一）实验内容：（1）熟悉ISIS模块的汇编程序编辑、编译与调试过程;（2）完成实验的汇编语言的设计与编译；（3）练习ISIS汇编程序调试方法，并最终实现实验的预期功能。
（二）实验步骤：（1）提前阅读与实验相关的阅读材料；（2）参考指示灯/开关控制器的原理图和实验的元件清单，在ISIS中完成电路原理的绘制；（3）参考程序流程图在Keil uVision4中编写和编译汇编语言程序；（4）利用ISIS的汇编调试功能检查程序的语法和逻辑错误；（5）观察仿真结果，检验与电路的正确性。
单片机中断实验实训报告
一、实验背景随着电子技术的飞速发展，单片机因其体积小、成本低、功能强大等优点，在各个领域得到了广泛应用。
中断技术是单片机设计中非常重要的一部分，它允许单片机在执行程序的过程中，能够及时响应外部事件，从而提高系统的实时性和效率。
本实训旨在通过实验，加深对单片机中断系统的理解，掌握中断系统的使用方法，并学会在实际应用中灵活运用中断技术。
二、实验目的1. 熟悉单片机中断系统的基本概念和原理。
2. 掌握中断源、中断优先级、中断服务程序等基本概念。
3. 学会使用单片机的中断系统实现实时响应外部事件。
4. 培养动手实践能力和问题解决能力。
三、实验器材1. 单片机实验板2. 示波器3. 电源4. 连接线5. 逻辑分析仪（可选）四、实验内容1. 实验一：外部中断实验（1）实验目的：验证外部中断功能，实现按键控制LED灯的点亮和熄灭。
（2）实验步骤：a. 将外部中断0（INT0）引脚连接到按键，按键按下时产生低电平信号。
b. 编写中断服务程序，实现按键按下时点亮LED灯，按键释放时熄灭LED灯。
c. 编译程序，下载到单片机实验板上。
d. 测试实验效果，观察LED灯的点亮和熄灭情况。
2. 实验二：定时器中断实验（1）实验目的：验证定时器中断功能，实现LED灯的定时闪烁。
（2）实验步骤：a. 配置定时器T0为模式1，设置定时器初值，使定时器溢出时间为1秒。
b. 开启定时器中断，编写定时器中断服务程序，实现LED灯的定时闪烁。
c. 编译程序，下载到单片机实验板上。
d. 测试实验效果，观察LED灯的闪烁情况。
3. 实验三：中断嵌套实验（1）实验目的：验证中断嵌套功能，实现定时器中断和外部中断的嵌套。
（2）实验步骤：a. 配置定时器T0为模式1，设置定时器初值，使定时器溢出时间为1秒。
b. 开启定时器中断和外部中断，设置中断优先级。
c. 编写定时器中断服务程序和外部中断服务程序，实现中断嵌套。
d. 编译程序，下载到单片机实验板上。
单片机中断控制实验
实验三中断控制实验
1、实验目的
⑴学习51单片机的中断控制原理。
⑵学习51单片机的外部中断的编程方法。
⑶学习数据的堆栈操作原理和编程方法。
2、实验任务
图1外部中断控制接口电路原理图
实验任务是：在图1中，P2连接8个LED、第12脚(即INT0引脚)连接一个10kΩ的上拉电阻，让该引脚保持为High，另外再连接一个按钮开关(1NT0)。
当主程序正常执行时，P2所连接的8个LED将闪烁。
若按INT0按钮开关，则进入中断状态，P2所连接的8个LED将变成单灯左移，而左移3圈(从最左边到最右边为1圈)后，恢复中断前的状态，程序将继续执行8灯闪烁的功能。
3、实验内容
⑴编制完成实验任务的程序。
⑵绘制实验任务的原理图。
⑶结合硬件原理图，仿真调试程序，记录实验数据和现象。
4、实验预习要求
⑴认真阅读本实验指导书，领会实验目的的要求和实验内容。
⑵复习教材中有关内容。
⑶了解51单片机的中断控制原理。
⑷了解与51单片机的中断控制相关的寄存器的用法。
⑸了解51单片机的各中断源的中断服务子程序的入口地址。
⑹根据实验内容编好各项源程序，为实验做好软件准备。
5、思考题
⑴说明针对外部输入，查询法和中断法有何区别？
⑵若把一个按钮开关改到INT1引脚，实现同样的任务，实验程序应该如何修改，请写出修改后的程序。
6、实验报告要求
⑴写出所编写的程序，需加注释。
⑵写出思考题的答案。
中断及定时器实验报告
一、实验目的1. 理解中断和定时器的基本概念及工作原理。
2. 掌握51单片机中断系统和定时器的配置方法。
3. 学会使用中断和定时器实现特定功能，如延时、计数等。
4. 培养动手实践能力和问题解决能力。
二、实验原理中断是计算机系统中的一种机制，允许CPU在执行程序过程中，暂停当前程序，转去执行另一个具有更高优先级的程序。
51单片机具有5个中断源，包括两个外部中断（INT0、INT1）、两个定时器中断（定时器0、定时器1）和一个串行口中断。
定时器是51单片机内部的一种计数器，可以用于产生定时中断或实现定时功能。
51单片机有两个定时器，即定时器0和定时器1。
定时器可以工作在模式0、模式1、模式2和模式3。
三、实验内容及步骤1. 实验内容一：外部中断实验（1）实验目的：掌握外部中断的使用方法，实现按键控制LED灯的亮灭。
（2）实验步骤：- 使用Keil for 8051编译器创建项目。
- 根据电路原理图连接电路。
- 编写程序，配置外部中断，实现按键控制LED灯的亮灭。
2. 实验内容二：定时器中断实验（1）实验目的：掌握定时器中断的使用方法，实现LED灯闪烁。
（2）实验步骤：- 使用Keil for 8051编译器创建项目。
- 根据电路原理图连接电路。
- 编写程序，配置定时器中断，实现LED灯闪烁。
3. 实验内容三：定时器与外部中断结合实验（1）实验目的：掌握定时器与外部中断结合使用的方法，实现按键控制LED灯闪烁频率。
（2）实验步骤：- 使用Keil for 8051编译器创建项目。
- 根据电路原理图连接电路。
- 编写程序，配置定时器中断和外部中断，实现按键控制LED灯闪烁频率。
四、实验结果与分析1. 外部中断实验：成功实现了按键控制LED灯的亮灭。
当按下按键时，LED灯亮；松开按键时，LED灯灭。
2. 定时器中断实验：成功实现了LED灯闪烁。
LED灯每隔一定时间闪烁一次，闪烁频率可调。
3. 定时器与外部中断结合实验：成功实现了按键控制LED灯闪烁频率。
