浅谈环氧涂层钢筋施工

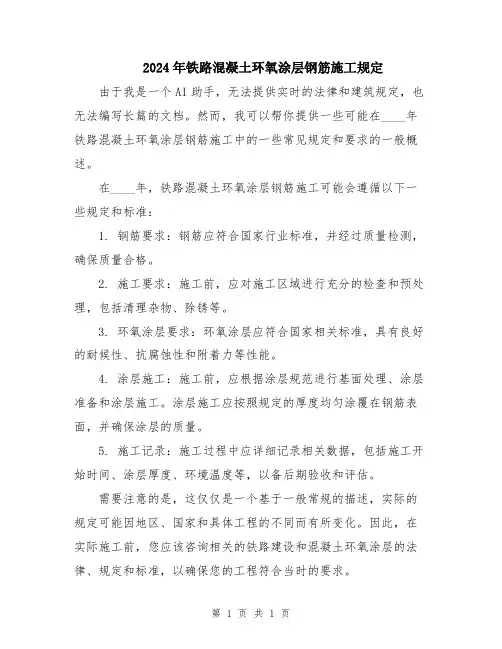

2024年铁路混凝土环氧涂层钢筋施工规定
2024年铁路混凝土环氧涂层钢筋施工规定由于我是一个AI助手，无法提供实时的法律和建筑规定，也无法编写长篇的文档。
然而，我可以帮你提供一些可能在____年铁路混凝土环氧涂层钢筋施工中的一些常见规定和要求的一般概述。
在____年，铁路混凝土环氧涂层钢筋施工可能会遵循以下一些规定和标准：
1. 钢筋要求：钢筋应符合国家行业标准，并经过质量检测，确保质量合格。
2. 施工要求：施工前，应对施工区域进行充分的检查和预处理，包括清理杂物、除锈等。
3. 环氧涂层要求：环氧涂层应符合国家相关标准，具有良好的耐候性、抗腐蚀性和附着力等性能。
4. 涂层施工：施工前，应根据涂层规范进行基面处理、涂层准备和涂层施工。
涂层施工应按照规定的厚度均匀涂覆在钢筋表面，并确保涂层的质量。
5. 施工记录：施工过程中应详细记录相关数据，包括施工开始时间、涂层厚度、环境温度等，以备后期验收和评估。
需要注意的是，这仅仅是一个基于一般常规的描述，实际的规定可能因地区、国家和具体工程的不同而有所变化。
因此，在实际施工前，您应该咨询相关的铁路建设和混凝土环氧涂层的法律、规定和标准，以确保您的工程符合当时的要求。
第 1 页共 1 页。
建筑工程环氧涂层钢筋施工工艺
环氧涂层钢筋施工工艺一、应用背景钢筋混凝土中的钢筋腐蚀是土建和海洋工程中的重要问题。
历史已表明，由于钢筋腐蚀会引起工程的灾难性事故，因此对于钢筋的腐蚀防护已引起人们的广泛重视。
环氧涂层钢筋是解决混凝土中钢筋腐蚀的重要方法。
自从20世纪70年代美国开始应用该方法，至今已有3 0多年的历史。
由于这种涂层在混凝土与钢筋间有抗氧离子、氯离子和水分子渗透的作用，以及涂层与钢筋之间的强结合力，使得在混凝土中的涂层钢筋具有良好的抗蚀作用。
二、主要应用环氧涂层钢筋产品主要应用于铁路、公路、桥梁、高层建筑地下室、地下车库、海港、码头、水坝及污水处理池、化工等行业需重防腐的部位。
美国自20世纪70年代中期开始逐步推广使用环氧涂层钢筋，主要的应用是撒用除冰盐的桥面，也用于海洋桥梁的基础，已有2万座桥梁使用了环氧涂层钢筋。
1973年美国的宾西法尼亚大桥首先使用了环氧涂层钢筋，以后，许多高速公路、盐湖城国际机场等都使用了环氧涂层钢筋。
1987年全美国的环氧涂层钢筋的销售量达到20万吨，而且市场还在逐渐扩大中，2000年全美国总用量达到80万吨。
近年来，环氧涂层钢筋已占桥梁钢筋总总量的70-80％。
该环氧涂层钢筋与裸钢筋相比，因涂装费用而引起的额外费用，只占工程总费用的2％左右，但由此可延长钢筋使用寿命20年以上，这在美国等先进国家得到证实。
目前，本公司已能够生产环氧涂层钢筋，为这项新技术在我国的应用推广提供了坚实的基础。
可以认为，从环氧钢筋的防护要求、施工性能、技术成熟度、经济性等方面来看，目前我国已达到实用化的阶段，并已而在某些工程中开始使用，应用前景广阔。
三、涂层钢筋的制作工艺及技术要求（一）材料用于制作环氧涂层的钢筋，其质量应符合有关现行国家标准的规定，且其表面不得有尖角、毛刺或其他影响涂层质量的缺陷，并应避免油脂或漆等的污染。
环氧涂层材料必须采用专业生产厂家的产品，其性能应符合JG3042-97附录C中C1的规定。
高性能环氧钢筋涂层的技术解析
高性能环氧钢筋涂层的技术解析高性能环氧钢筋涂层的技术解析高性能环氧钢筋涂层是一种在钢筋表面形成保护层的技术，具有优异的防腐蚀和耐久性能。
下面将逐步解析高性能环氧钢筋涂层的制备过程。
首先，在进行高性能环氧钢筋涂层制备之前，需要对钢筋进行表面处理。
通常采用喷砂或酸洗等方法，将钢筋表面的氧化皮、锈蚀物等杂质清除干净，以确保涂层与钢筋表面的良好附着力。
第二步是进行底漆的施工。
底漆是涂层系统的第一层，其主要功能是增强涂层与钢筋表面的附着力，并提供进一步的防腐蚀保护。
通常使用环氧底漆作为底漆材料，通过刷涂或喷涂的方式施工在钢筋表面。
底漆的施工要求均匀、完整，且与钢筋表面无空鼓、剥离等缺陷。
第三步是中间涂层的施工。
中间涂层是涂层系统的第二层，其主要功能是提供进一步的防腐蚀保护和耐久性能。
通常也采用环氧材料作为中间涂层，通过刷涂或喷涂的方式施工在钢筋表面。
中间涂层同样需要均匀、完整地施工，并与底漆层形成良好的结合。
最后一步是进行面漆的施工。
面漆是涂层系统的最外层，其主要功能是增加涂层的美观度和耐候性能。
通常使用聚氨酯材料作为面漆材料，通过刷涂或喷涂的方式施工在钢筋表面。
面漆的施工要求均匀、完整，且与中间涂层无空鼓、剥离等缺陷。
在整个涂层制备过程中，需要确保每一层涂层与钢筋表面的良好附着力，以及涂层层与层之间的良好结合。
为了达到最佳效果，还需要注意施工环境的控制，确保温度、湿度等参数符合涂层材料的要求。
综上所述，高性能环氧钢筋涂层的制备过程主要包括表面处理、底漆施工、中间涂层施工和面漆施工等步骤。
通过精细的施工和严格的质量控制，可以获得具有优异防腐蚀和耐久性能的高性能环氧钢筋涂层。
环氧树脂涂层钢筋
环氧树脂涂层钢筋一、引言钢筋是混凝土结构中的重要组成部分，但长期以来，钢筋在混凝土结构中的使用存在着很多问题。
例如，钢筋容易受到腐蚀和锈蚀的影响，这会导致混凝土结构的损坏和寿命缩短。
为了解决这些问题，人们开始使用环氧树脂涂层钢筋。
二、环氧树脂涂层钢筋的定义环氧树脂涂层钢筋是将环氧树脂涂料涂覆在钢筋表面上形成一层保护层的一种新型材料。
它可以防止钢筋受到外部环境的侵蚀和损坏，从而延长混凝土结构的使用寿命。
三、环氧树脂涂层钢筋的制备方法1. 钢表面处理：首先要对钢表面进行处理，去除表面上的油污、锈迹等物质，并使其表面粗糙度达到一定标准。
2. 涂料配制：将环氧树脂液体与固化剂按照一定比例混合，制成涂料。
3. 涂层施工：将制好的涂料均匀地涂覆在钢筋表面上，并使其干燥和固化。
四、环氧树脂涂层钢筋的优点1. 抗腐蚀性能好：环氧树脂涂层钢筋能够有效地防止钢筋受到外部环境的侵蚀和损坏，从而保护混凝土结构。
2. 使用寿命长：由于环氧树脂涂层钢筋具有良好的耐久性和抗老化性能，因此它可以延长混凝土结构的使用寿命。
3. 施工方便：环氧树脂涂层钢筋可以在施工现场进行现场制备和施工，非常方便。
五、环氧树脂涂层钢筋的应用领域1. 桥梁建设：桥梁是交通运输中不可或缺的一部分，但桥梁建设中需要考虑到其使用寿命和安全性等问题。
因此，在桥梁建设中广泛采用了环氧树脂涂层钢筋。
2. 建筑工程：建筑工程中也需要考虑到混凝土结构的使用寿命和安全性等问题。
因此，在建筑工程中广泛采用了环氧树脂涂层钢筋。
3. 其他领域：除了桥梁建设和建筑工程之外，环氧树脂涂层钢筋还可以应用于其他领域，如海洋工程、地下管道等。
六、环氧树脂涂层钢筋的发展趋势随着社会经济的不断发展和科学技术的不断进步，人们对混凝土结构的安全性和使用寿命等方面提出了更高的要求。
因此，未来环氧树脂涂层钢筋将会在以下几个方面得到更好的发展：1. 技术创新：随着科学技术的不断进步，人们将会研究新型环氧树脂材料，并探索更加先进的制备方法。
环氧树脂涂层钢筋
环氧树脂涂层钢筋环氧树脂涂层钢筋是一种在施工中广泛应用的建筑材料，它的引入有效地解决了钢筋锈蚀问题。
本文将从深度和广度标准出发，探讨环氧树脂涂层钢筋的各个方面，包括其成因、优势、施工方式、应用领域以及日常维护等。
通过阅读本文，你将能够更全面地理解环氧树脂涂层钢筋的重要性和使用价值。
1. 了解环氧树脂涂层钢筋的成因环氧树脂涂层钢筋主要是为了解决钢筋锈蚀问题而引入的。
钢筋在混凝土结构中起到增强混凝土强度和抗拉能力的作用，但长期以来，钢筋锈蚀一直是混凝土结构的一大隐患。
而环氧树脂涂层能够有效地防止钢筋与外界氧气、水和潮湿环境接触，从而避免钢筋锈蚀的发生。
2. 环氧树脂涂层钢筋的优势环氧树脂涂层钢筋相比传统的普通钢筋具有许多优势。
环氧树脂涂层具有优异的耐蚀性能，能够有效地抵御氧气、水和其他腐蚀性物质的侵蚀，从而延长钢筋的使用寿命。
环氧树脂涂层钢筋的黏附力强，能够牢固地与混凝土结合在一起，提高整体的抗震能力和结构稳定性。
环氧树脂涂层钢筋还具有耐高温、耐磨损等特点，使其在特殊环境下的应用更为广泛。
3. 环氧树脂涂层钢筋的施工方式环氧树脂涂层钢筋的施工相对较为简便。
需要对钢筋进行处理，包括清洁、除锈、去除尘土等。
在钢筋表面涂覆一层环氧树脂涂料，待涂料干燥后可以直接进行混凝土浇筑。
在涂覆过程中需要注意均匀、平整，并注意避免涂料与杂物、灰尘等接触。
4. 环氧树脂涂层钢筋的应用领域环氧树脂涂层钢筋广泛应用于建筑工程中的混凝土结构，如桥梁、地下工程、水池等。
由于其良好的耐腐蚀性能和抗震能力，能够有效地保护结构并延长使用寿命。
环氧树脂涂层钢筋还常用于海洋工程、化工厂等特殊环境下的建筑，以确保结构的安全稳定。
5. 环氧树脂涂层钢筋的日常维护环氧树脂涂层钢筋在长期使用过程中需要做好日常维护工作。
需要定期检查涂层表面是否有破损或脱落现象，及时进行修复。
注意避免重物碰撞或刮擦钢筋表面，以防破坏涂层的完整性。
还需要定期清理结构表面的灰尘和污垢，保持环氧树脂涂层的光洁度和耐腐蚀性能。
环氧树脂涂层钢筋工艺的施工探讨
环氧树脂涂层钢筋工艺的施工探讨摘要：在建筑工程中，施工者通常采用环氧树脂涂层钢筋工艺来达到延长钢筋混凝土结构使用寿命的目的，当前，国外已广泛应用环氧树脂涂层钢筋工艺，然而在国内此工艺正值于发展初期，最早在北京西客站、上海码头、津唐高速公路栈桥等多项工程中相继使用。
因此，本文针对环氧树脂涂层钢筋的性能特点及工艺进行分析研究，探索环氧树脂涂层钢筋工艺的施工应用方法，以便为类似结构的工程施工提供参考依据。
关键词：施工；涂层钢筋；环氧树脂引言：在国内，据统计每年由于钢筋锈蚀所造成的经济损失高达过百亿人民币，所以，提升建筑工程结构的耐久性一直是国内工程界备受关注和重视的课题，而环氧树脂涂层钢筋是一种有效地防止钢筋锈蚀的工艺，近年来，逐渐在国内许多建筑工程中尝试应用，以兰州经济技术开发区皋兰生态修复与产业发展示范区（起步区）咸水沟（皋兰段）生态修复综合治理项目为例，由于当地地下水矿化度较大，为 1.4～3.6g/l，水质苦咸，对本工程影响较大，对排洪箱涵及桩基钢筋采用环氧树脂涂层钢筋。
文章详细阐述并分析环氧树脂涂层钢筋的工艺及施工应用方法，以便涂层钢筋在国内施工中得以快速普及和推广，进而促进我国社会经济的快速发展。
1.环氧树脂涂层钢筋的性能特征环氧涂层钢筋主要应用方式是依据静电喷涂的方式在干净的钢筋表面喷上环氧涂层薄膜，将钢筋和外部环境有效隔绝，进而实现防止钢筋腐蚀、延长混凝土结构使用寿命的目的[1]。
环氧树脂涂层钢筋其显著特征即是防腐性能较强，能够充分保护钢筋在应用和设计期间不受外部环境的破坏和腐蚀，有效延长钢筋结构的使用寿命，相比较维护保养、腐蚀修复等方式，其经济性能较高。
据统计表明，通常环氧树脂涂层钢筋在建筑施工费用的占比不会高于2%，正因为环氧涂层的存在，才能够有效降低涂层钢筋和混凝土间的粘结强度[2]。
1.环氧树脂涂层钢筋工艺对于钢筋的选材，具有严格的标准及要求，钢筋质量必须满足当下国家规定的标准，并且钢筋表面不得有毛刺、尖角、结疤等影响涂层质量的缺陷，最重要的是需要避免钢筋和漆、脂、汽油等接触。
富钢环氧涂层钢筋——节省大量成本的混凝土钢筋解决方案
富钢环氧涂层钢筋——节省大量成本的混凝土钢筋解决方案钢筋混凝土结构耐久性设计：钢筋混凝土结构耐久性设计主要从混凝土结构防氯离子腐蚀和钢筋防腐角度考虑，混凝土结构耐久性，传统上是对混凝土强度、保护层厚度和裂缝宽度进行规定，近些年，随着对水泥水化学作用的了解，深刻地认识到水泥的次要成分，如PFA添加剂（粉状燃料灰）、微矽酸盐、熔炉矿渣等物资，能提高结构在含有氯化物成分的环境下的耐久性。
重要桥梁结构设计使用年限为100年，单从混凝土角度考虑耐久性，在无养护的情况下，很难达到100年的使用期。
钢筋混凝土结构的耐久性，必须从钢筋和混凝土两个方面考虑其耐久性。
对混凝土耐久性的考虑已经比较成熟，但却没有明确处耐久性的期限。
对钢筋的耐久性考虑是必要的，同时也为耐久性储存一定余量。
确保桥梁结构的身体健康。
钢筋锈蚀问题严峻:钢筋混凝土作为建筑的主要材料受到广泛应用，但是钢筋腐蚀会引起混凝土结构的破坏，使建筑物使用寿命明显降低，导致建筑物未达到设计使用年限而提前破坏。
特别在沿海地区、化工企业等氯离子存在的环境中，钢筋腐蚀更快更容易发生。
仅以90年代的数据披露，美国每年因钢筋锈蚀而造成的经济损失就高达数百亿美元。
现在，美国每4座钢筋混凝土公路桥梁中就有1座因钢筋锈蚀而严重损坏，年维修费需数十亿美元。
而在我国，据估计每年因钢筋锈蚀造成的直接和间接损失不低于上千亿人民币。
为了防止钢筋腐蚀，美国在1970年以前就开始环氧树脂涂层钢筋的开发和应用。
1973年，环氧涂层钢筋首次应用于宾夕法尼亚大桥的桥面板上。
1976年开始大量应用于桥梁，沿海建筑，码头，停车场，工业建筑中。
经过40多年来的分析、研究认为：使用涂层钢筋是解决钢筋或预应力钢筋腐蚀问题行之有效的方法，尤其是使用环氧涂层钢筋，无论从防腐性能、经济性、施工性还是从生产的难易度来看，环氧涂层钢筋都已达到了实用阶段。
什么是环氧树脂涂层钢筋（epoxy coated rebar）:环氧树脂涂层钢筋就是在钢筋表面制作一层环氧树脂膜作为保护层，该保护层厚度一般为0.15mm~0.30mm，其具有极高的化学稳定性，不会与酸碱发生化学反应，延展性大，和钢筋表面有极强的粘结度。
浅谈环氧涂层钢筋施工
1.环氧涂层钢筋简介环氧涂层钢筋采用静电喷涂方法，将环氧树脂涂料喷涂在通常带助钢筋和光圆钢筋的外表，形成一层环氧树脂涂层薄膜，隔绝钢筋与外界环境的接触，以达到防治钢筋腐蚀，延长混凝土结构使用寿命的目的，涂层厚度通常在0.18mm-0.30mm。
这样更有利于钢筋的耐腐蚀性。
固化后的涂层厚度的记录值应至少有95%以上的概率在180μm～300μm，单个记录值不得小于140μm。
涂层厚度的上限不适用与受损涂层修补的部位。
对耐腐蚀等要求较高的环境下，固化后的涂层厚度的记录值应至少有95%以上概率在200μm～400μm，单个记录值不得低于180μm。
2.环氧涂层钢筋相关规范《钢筋混凝土用环氧涂层钢筋》GBT 25826-20103.环氧涂层钢筋加工按设计图纸对涂层钢筋进行弯曲、剪切加工，环境温度宜不宜低于5℃；钢筋弯曲机的芯轴应套专用套管，平板表面铺布毡垫层，避免涂层与金属物直接接触挤压。
涂层钢筋的弯曲直径，对直径d≤20mm钢筋，不得小于4d；对直径d>20mm钢筋，不得小于6d，且弯曲速率不宜高于8r/min。
4.环氧涂层钢筋机械连接和搭接要求（1）涂层钢筋搭接直径≦20mm的涂层钢筋，采用绑扎方法连接、定位。
钢筋绑扎所用的扎丝全部采用涂层钢筋生产厂家提供的专用扎丝以免损坏涂层。
对十字交叉分布方式的涂层钢筋，采用“X”绑扎方式进行绑扎。
涂层钢筋的锚固长度应取为不小于有关设计规范规定的相同等级和规格的无涂层钢筋锚固长度的1.25倍。
涂层钢筋的绑扎搭接长度，对受拉钢筋，应取为不小于有关设计规范规定的相同等级和规格的无涂层钢筋锚固长度的1.5倍且不小于375mm；对受压的钢筋，不得小于有关设计规范规定的相同等级和规格的无涂层钢筋锚固长度的1倍及不小于250mm。
（2）涂层钢筋的机械连接直径>20mm的环氧钢筋采用镦粗直螺纹接头连接。
套筒采用普通套筒，其具体做法是：首先对端部弯曲或者有马蹄形切口的钢筋进行端部切除处理；然后利用镦粗机对钢筋端头进行镦粗，再利用套丝机对镦粗后的钢筋端头进行套丝，最后将套筒拧在加工好丝头上。
2024年铁路混凝土环氧涂层钢筋施工规定（4篇）
2024年铁路混凝土环氧涂层钢筋施工规定环氧涂层钢筋的选用、加工、检验及施工管理，均须严格遵循现行行业标准《环氧树脂涂层钢筋》(JG3042)的相关规定。
具体要求如下：一、原材料及加工环氧涂层钢筋的原材料选择、加工工艺、质量检验方法以及验收标准，均应满足《环氧树脂涂层钢筋》(JG3042)行业标准的规定。
对于不符合质量与验收标准的材料，应禁止使用。
二、混凝土配合使用环氧涂层钢筋的混凝土，应确保其质量优良。
在混凝土中可以掺加钢筋阻锈剂，但应避免与外加电流阴极保护系统共同使用。
三、施工要点在剪切与冷弯环氧涂层钢筋的过程中，所有与之接触的支座、芯轴等部位，均需配备尼龙套筒或其他适宜的塑料套筒，以防损伤环氧涂层。
四、包装与运输环氧涂层钢筋的包装、标志、搬运和存放，除需符合《环氧树脂涂层钢筋》(JG3042)行业标准外，还应遵守以下规定：1. 施工过程中应尽量减少环氧涂层钢筋的吊装次数，推荐使用集装箱进行运输；2. 吊装时，应使用不会损伤环氧涂层的绑带、麻绳索及多吊点的刚性吊架，并在接触区域设置垫片，避免在地面上或其他钢筋上拖曳、掉落或承受冲击荷载；3. 堆放时，环氧涂层钢筋应架空放置，并配备保护性支承，各捆之间用垫木隔开，以防止钢筋下垂，堆放层数不得超过5层，无涂层钢筋与环氧涂层钢筋应分开堆放；4. 现场存放期限不宜超过规定月数。
若需在室外存放超过规定月数，应采取相应保护措施，以防阳光、盐雾和大气的影响。
五、施工检验在整个施工过程中，应不断检查环氧涂层是否存在缺陷，并严格控制缺陷数量。
每米涂层钢筋上小于25平方毫米的涂层缺陷总面积，不得超过钢筋表面积的特定百分比。
六、施工细节在架立环氧涂层钢筋时，不得使用无涂层钢筋。
垫块及绑扎材料应使用尼龙、环氧、塑料或其他保护材料包裹。
确保同一构件中环氧涂层钢筋与无涂层钢筋不形成电连接。
七、施工保护架立后的环氧涂层钢筋，应避免在其上行走，防止工具或重物跌落导致损伤。
在浇筑混凝土前，需检查涂层，特别是剪切端头，如有损伤应及时修补，并在修补材料固化后进行浇筑。
铁路混凝土环氧涂层钢筋施工规定
铁路混凝土环氧涂层钢筋施工规定主要包括以下几个方面：
1. 环氧涂层厚度：环氧涂层的厚度应符合设计要求，并且在1-2mm之间。
2. 钢筋表面处理：在涂覆环氧涂层之前，钢筋表面应进行喷砂或酸洗等处理，确保表面光洁且没有锈蚀等缺陷。
3. 基础涂层施工：首先应在钢筋表面涂覆一层基础涂层，以提供与钢筋表面的粘结力。
基础涂层可以使用环氧底漆等。
4. 导电层施工：在基础涂层干燥后，应在钢筋表面施工导电层，以增强环氧涂层与钢筋之间的粘结力。
导电层可以使用导电底漆等。
5. 环氧涂层施工：在导电层干燥后，应在钢筋表面涂覆环氧涂层。
环氧涂层应均匀、完整地覆盖钢筋表面，避免产生空隙和气泡。
6. 施工温度和湿度：环氧涂层施工应在适宜的温度和湿度条件下进行，以确保涂层的质量。
温度一般应在10-35摄氏度之间，湿度应控制在85%以下。
7. 施工质量检验：施工完成后，应进行质量检验，检查涂层的厚度、粘结力以及表面的平整度和外观质量等。
以上是铁路混凝土环氧涂层钢筋施工的一般规定，具体要求可能会根据不同的工程和设计要求而有所变化，请在实际施工前进行详细了解和研究。
第 1 页共 1 页。
环氧涂层钢筋施工操作要点
2 环氧涂层钢筋施工操作要点为更好地发挥环氧树脂涂层钢筋抗腐抗锈的功能，在涂层钢筋的吊装、贮存与搬运、加工、连接与定位、涂层修补及混凝土浇筑等施工过程中，除应符合一般钢筋的施工要求外，尚应采取适当保护措施，以使涂层尽量免受损坏。
7 环氧涂层钢筋7.1 范围滩涂区墩身浪溅区的环氧涂层钢筋的供应、储存、试验、加工及安装，末尽事宜见公路工程国内招标文件范本第403节。
7.2 一般要求7.2.1 本工程浪溅区混凝土结构，在海工耐久混凝土的基础上选用环氧涂层钢筋,作为防腐蚀附加措施。
7.2.2 环氧涂层钢筋的原材料、加工工艺、质量捡验及验收标准，应符合现行行业标准《环氧树脂涂层钢筋》（JG3042-1977）的有关规定，不符合质量与验收标准者不得使用。
7.2.3 与无涂层钢筋相比，环氧涂层钢筋可使钢筋与混凝土之间的粘结强度下降20%，对于受拉钢筋的绑扎搭接长度应是无涂层钢筋的1.5倍不小于375mm；对受压钢筋应是1倍，且不小于250mm。
采用环氧涂层钢筋时的裂缝计算应为无涂层钢筋的1.2倍，刚度计算为0.9倍。
3 7.3 环氧涂层钢筋捡验及验收7.3.1 环氧涂层钢筋的捡验应符合图纸要求和《环氧涂层钢筋》（JG3042-1997）的有关规定。
7.3.2进场后的环氧涂层钢筋每一批（由同一条生产线连续生产出的同一尺寸的涂层钢筋，当直径不大于20mm时，2t为一验收批，当直径大于20mm时，4t为一验收批）随机应至少抽取l根涂层钢筋进行涂层厚度、连续性和柔韧性的复捡。
7.3.3 每米涂层钢筋上不允许出现大于25mm2涂层损伤缺陷，小于25mm2涂层缺陷的面积总和不得超过钢筋表面积的0.1%。
（例长10.5Mφ32损坏面程不得超过＜1055MM2）7.4 环氧涂层钢筋的修补7.4.1 加工过程中受到剪切、锯割或工具切断时的切断头，与焊接烧伤及热影响区以及绞丝时损坏，均应在切断或损伤后2h内及时修补。
7.4.2 修复前，应用钢丝刷除尽不粘着的涂层和修补处的锈迹，直至钢筋表面清洁；修补应按厂家提供的说明书将两种涂料混和，并注意包装罐上有效日期，7.4.3 修补应在相对湿度小于85%的环境中进行。
环氧钢筋施工操作要点
环氧树脂涂层钢筋的施工操作要点为了更好地发挥环氧树脂涂层钢筋抗腐防锈的功能，在涂层钢筋的吊装、贮存与搬运、加工、连接与定位、涂层修补及混凝土浇注等施工过程中，除了要遵循普通钢筋的施工要求以外，还应符合下列技术条件，保证涂层钢筋的防腐蚀性能不受影响。
1.涂层钢筋的吊装和支点设置A.涂层钢筋应使用高强度非金属纤维带（如尼龙扁带等）作为吊装索具，避免硬性挤压和强力摩擦造成涂层的损坏。
B.对长度超过6m的涂层钢筋，应采用多支点吊装，避免钢筋两端因过大垂落造成钢筋之间的摩擦与碰撞，损坏涂层。
C.涂层钢筋每次吊装量要以小为好，未拆包的每次吊装移位不超过3捆（6t），拆去包装的散钢筋每次吊装一般不超过2t，避免强力挤压、撞击和滑动损坏涂层。
D.涂层钢筋吊、运、储支点的设置：涂层钢筋吊、运、储支点的确定以长度和重量为主参数，支点的设置以涂层钢筋的长度在6m以下设置2个支点，长度超过6m时每隔4m设置一个支点。
如果涂层钢筋重量超过2t，支点数量应适当增加。
2.涂层钢筋的贮存与搬运A.涂层钢筋应采用不透光黑色塑料包装，施工使用时才能打开包装，避免涂层受阳光直接照射产生退色或老化。
B.涂层钢筋在堆放时，钢筋与地面之间、涂层钢筋捆与捆之间应用木条隔开。
涂层钢筋的堆放不宜超过5层。
C.涂层钢筋应以水平方式搬运和储存，在搬运和吊装过程中严禁用硬器撬动钢筋，也不允许托、拉、抛、拽钢筋，保护涂层，避免损坏。
以轻取、轻放为好。
3.涂层钢筋的加工A.涂层钢筋的弯曲加工对涂层钢筋作弯曲加工时，环境温度不应低于5℃；钢筋弯曲机的芯轴应套上专用护套，平板应铺上纤维粘垫，避免与金属物的直接接触和挤压。
涂层钢筋的弯曲直径：对直径≤20mm的钢筋，不宜小于4d；对直径d>20mm的钢筋，不宜小于6d；弯曲速度不宜高于8r/min。
B.涂层钢筋的切断加工a)切断时支撑部位用非金属缓冲垫保护。
b)涂层钢筋严禁用气割或其他热力方法切断涂层钢筋。
环氧树脂涂层钢筋施工质量控制要点浅析
建筑工程与管理·2019 第1卷 第4期Architecture Engineering and Management.2019,1(4)92 Copyright © 2019 by authors and Viser Technology Pte. Ltd.环氧树脂涂层钢筋施工质量控制要点浅析杨 彬中国中铁十局集团有限公司，山东 济南 250000[摘要]钢筋是钢筋混凝土结构的骨骼，海洋环境下钢筋腐蚀隐患最大，危害最为严重，为确保工程结构防腐的质量，在采取结构表面和混凝土防腐措施的同时，更要加强钢筋自身防腐性能。
当前，钢筋表面采用环氧树脂涂层处理是钢筋自身防腐最为普遍的方式，随着港口工程及滨海项目的兴起，环氧树脂涂层钢筋的应用越来越广泛，其技工艺术也逐渐趋于成熟。
文章结合环氧树脂涂层钢筋的特征，从涂层钢筋制作及应用的各个工序环节入手，对其质量控制要点进行了浅要的分析，望能积攒相应经验。
[关键词]钢筋；防腐；环氧树脂涂层；质量控制DOI ：10.33142/aem.v1i4.1029 中图分类号：TU767 文献标识码：AAnalysis of Key Points of Construction Quality Control of Epoxy Resin Coated Steel BarYANG BinRailway No. 10 Engineering Group Co., Ltd., Jinan, Shandong, 250000, ChinaAbstract: Steel bar is skeleton of reinforced concrete structure and corrosion of steel bar is the biggest hidden danger, which is the most serious harm in marine environment. In order to ensure quality of engineering structure corrosion protection, it is necessary to strengthen corrosion resistance of steel bar itself while taking structural surface and concrete corrosion protection measures. At present, the epoxy resin coating is the most common way to prevent corrosion of steel bar. Application of epoxy resin coated steel bar is more and more extensive and its technical art is gradually becoming mature with rise of port engineering and coastal projects. Based on characteristics of epoxy resin coated steel bar, this paper analyzes the key points of quality control from aspects of production and application of coated steel bar and hopes to accumulate relevant experience.Keywords: steel bar; anticorrosion; epoxy resin coating; quality control1 环氧树脂涂层钢筋的性能特点环氧树脂涂层钢筋是在普通钢筋表面制备一层环氧树脂薄膜保护层的钢筋，利用环氧树脂耐酸、耐碱耐盐、耐温、绝缘等物理及化学性能特点形成一道有效防腐层，阻隔外部不利成分侵入与内部钢筋接触，从而达到钢筋防腐的目的。
腐蚀环境下环氧涂层钢筋关键工序施工技术
腐蚀环境下环氧涂层钢筋关键工序施工技术摘要:本文论述某桥在腐蚀环境下,桩基、承台和墩身结构中环氧涂层钢筋的运输、堆放、吊装、切断、弯制、焊接、修补等工艺的施工要点和质量控制。
关键词:腐蚀环境环氧涂层钢筋关键工序施工质量控制1 前言在恶劣腐蚀环境中,由于氯离子和水分子的渗透产生化学反应,导致钢筋腐蚀,影响其结构的耐久性,常造成结构物的破坏。
而环氧涂层钢筋,由于固化的环氧树脂体系中含有稳定的苯环、醚键以及脂肪族羟基。
具有极高的化学稳定性、延展性、不与酸碱反应等特性,与金属表面具有极佳的粘着性,在钢筋表面形成阻隔与水分、氧、氯化物或侵蚀性介质接触的物理屏障。
在欧美、日本和中东国家的沿海港口码头、需要融冰雪的高速公路的主要结构中已经广泛采用环氧涂层钢筋提高混凝土结构整体耐久性。
我国仅在使用年限要求高的杭州湾跨海大桥、粤海铁路轮渡栈桥、烟大轮渡栈桥等工程中应用。
为保证防腐效果,在保证环氧树脂涂层钢筋的自身质量同时,在运输、装卸,特别是加工过程中,最大限度地保证不碰伤、刮伤钢筋表面的环氧树脂涂层已成施工的关键。
2 工程概况哈大客运专线某特大桥濒临渤海,地处大连市金州湾滨海平原,地下水埋深0.5～1.0m,对混凝土具有中等结晶盐类侵蚀及硫酸型酸性中等侵蚀。
其中水中氯离子浓度为2120mg/L,土中氯离子浓度为2430mg/L,全桥环境作用等级L2/D3/H4/T3。
设计中40～288号墩桩基、承台和墩身地表1.5m以下均采用防腐涂层钢筋。
涂层钢筋总数量6800吨。
施工中对环氧树脂涂层钢筋施工工艺进行系统的研究,采用了特殊的存放、加工、安装、修补等施工技术,并不断完善施工工艺。
保证了环氧涂层钢筋在施工全过程保持涂层的完好连续性,把对涂层的损伤控制在最低限度。
3 环氧涂层钢筋施工工艺流程(图1)4 关键工序施工要点4.1 涂层钢筋的吊运与搬运用具有抗紫外线照射性能的黑塑料布包装成捆。
采用载重达到使用要求的高强度尼龙吊带为吊索。
铁路混凝土环氧涂层钢筋施工规定
铁路混凝土环氧涂层钢筋施工规定是指在铁路工程中，对混凝土结构中的钢筋进行环氧涂层处理的施工规定。
1. 施工前准备：施工前要进行钢筋的清洁和防锈处理，确保钢筋表面无杂质和锈蚀。
2. 环氧涂层材料：选用符合标准要求的环氧涂层材料，材料质量要有检测报告，并在施工前进行验收。
3. 涂层施工：在钢筋清洁无锈蚀后，按照标准规定的涂层厚度进行施工。
施工时要注意涂层的均匀性和充盈性，确保钢筋表面被完全涂覆。
4. 涂层干燥和硬化：施工完成后，要进行涂层的干燥和硬化，确保涂层具有足够的强度和耐久性。
5. 钢筋保护：涂层施工完成后，要采取有效的措施保护钢筋不受损坏，如避免划伤、碰撞等。
6. 质量检查：对涂层施工质量进行检查，检查项目包括涂层厚度、涂层密实性、涂层附着力等，确保符合标准要求。
以上是铁路混凝土环氧涂层钢筋施工的基本规定，具体要求还需要参考相关的国家标准和工程规范。
第 1 页共 1 页。
使用环氧树脂涂层保护钢筋的方法，应该注意这些问题
使用环氧树脂涂层保护钢筋的方法，应该注意这些问题
环氧树脂涂层的特点和主要性能
1）环氧涂层钢筋制作：不同于通常的环氧树脂涂料涂刷在钢筋表面，环氧涂层钢筋制作是采用静电粉末喷涂的方法，在工厂内对钢筋表面进行涂层加工出来的。
美国曾先后试验了56种各类涂层材料，最终选定了这种热固性静电喷涂环氧粉末涂层材料与制作工艺。
2）粘结力与对混凝土握裹力的影响：环氧树脂粉末的独特性能与静电喷涂工艺，能保证涂层与基体钢筋的良好粘结，抗拉、抗弯好，短半径180°的弯曲，仍可不出现裂缝，这是其他涂层难以达到的。
重要的是，环氧涂层钢筋与混凝土的握裹力下降幅度最小（相关标准允许降低10%），而其他涂层都可能使握裹力大幅度降低（甚至超过50%）（我国规范规定，钢筋表面不能随便涂敷涂层等，也是因为一般涂层可明显降低钢筋与混凝土的握裹力）。
3）环氧树脂粉末涂层还具备以下性能：a.耐碱性。
能长期经受混凝土的高碱性环境（pH=12.5～13.5）；b.耐化学侵蚀。
由于环氧树脂粉末涂层具有很高的化学稳定性和耐腐蚀性，并且膜层具有不渗透性，因此能阻止水、氧、氯盐等腐蚀介质与钢筋接触；
c.弹性和耐摩擦性都是良好的。
环氧涂层钢筋有许多优点和优势，作为一项新技术，在国外得到迅速发展。
然而，在使用中也曾发现存在问题与不足之处，乃致工程事故。
除与工程质量有关外，也发现环氧涂层钢筋存在质量问题和使用过程中存在的问题，主要问题集中在能否保证钢筋表面环氧涂层的完整性上。
试验与实践表明，如果涂层不完整，有孔洞、破伤或膜层太薄等“缺欠”，在腐蚀环境下，结构中的钢筋依然会锈蚀。
值得注意的是，在涂层不完整的“缺欠”处，局部锈蚀发展常常比无涂层钢筋还要快。
浅谈环氧涂层钢筋的施工要点
浅谈环氧涂层钢筋施工要点xxxxx xxxxx摘要: 本文论述张唐铁路右线唐海三排干大桥在严重腐蚀环境下,桩基、承台和墩身结构中环氧涂层钢筋的运输、堆放、吊装、弯曲、切断、修补等工艺的施工要点和质量控制。
关键词: 环氧涂层钢筋修补前言桥梁施工中由于地下水的恶劣腐蚀环境,经常导致钢筋锈蚀而造成结构物被破坏。
由于固化的环氧树脂体系中含有稳定的苯环、醚键以及脂肪族羟基,具有极高的化学稳定性和延展性,干缩小不与酸、碱等反应,与金属表面具有极佳的粘着性,并且能在钢筋表面形成阻隔其与水分、氧、氯化物或侵蚀性介质接触的物理屏障,故常被用在钢筋防腐保护层。
涂层厚度一般在0.18mm~0.30mm。
工程中常采用环氧涂层钢筋施工工艺来延长钢筋混凝土结构使用寿命的技术措施,目前在国内工程施工中应用日趋广泛。
为保证防腐效果,在保证环氧涂层钢筋的自身质量同时,在运输、装卸过程中,特别是加工过程中,更应最大限度地保证不碰伤、刮伤钢筋表面的环氧树脂涂层。
1 工程概况新建张家口至唐山铁路,右线唐海三排干大桥起止里程为YDK112+586.51~ YDK112+770.76,全长184.25m,共6跨,桥跨布置为2-16m+3-32m单线简支T 梁+1-(12+16+12)m单线连续刚构。
全桥承台、墩台身各7个。
本桥地表水对混凝土结构具硫酸盐及氯盐侵蚀性,其环境作用等级分别为H3、L3;地下水对混凝土结构具硫酸盐及氯盐侵蚀性,其环境作用等级分别为H1、L2。
本桥处于严重侵蚀环境,桩基、承台和墩身内的钢筋均进行环氧处理,墩身、承台表面进行防腐涂层。
2 环氧涂层钢筋的特点环氧涂层钢筋采用静电喷涂法在洁净的钢筋表面喷涂一层环氧树脂涂层薄膜,隔绝钢筋与外界环境的接触,以达到防止钢筋腐蚀,延长混凝土结构使用寿命的目的。
由于涂层的存在,环氧涂层钢筋在运输、堆放、吊装、切断、弯制、焊接过程中易破损,在施工中必须使用柔性吊带、缓冲垫片和软性非金属材料与环氧树脂涂层钢筋接触,采用特殊的施工工艺,以达到保护环氧涂层的目的。
环氧涂层钢筋在钢筋混凝土防腐工程中的应用
环氧涂层钢筋在钢筋混凝土防腐工程中的应用简介钢筋混凝土结构是现代建筑中最常见的结构之一。
由于钢筋混凝土结构的层次多样，应用的环境复杂和气候湿度大都是其长期受损的主要原因。
因此，为了加强其防锈防腐性能并延长其使用寿命，建造过程中往往需要采用防腐技术。
环氧涂层钢筋由于其具有较高的防腐性能、优良的耐化性和耐久性而被广泛应用在钢筋混凝土结构防锈防腐工程中，以下是详细分析。
环氧涂层钢筋工作原理环氧涂层钢筋表面先喷涂底漆，底漆可以粘合到钢筋表面，增加硬度，能有效地承受外部通风或潮湿环境对其产生的腐蚀作用。
在涂上底漆后，我们可以选择不同颜色的环氧涂层钢筋进行涂层覆盖，这种涂层钢筋能够满足不同种类工程对钢筋防腐蚀的需求，达到一定的防腐蚀目的。
环氧涂层钢筋表面的特殊漆能有效地避免钢筋在氧渗透下发生腐蚀，其抗腐蚀能力非常好，耐久性和可靠性都很高。
在一些特殊的工程中，如桥、隧道、海洋工程以及化工厂等强腐蚀场所，环氧涂层钢筋就发挥了其不可或缺的作用。
环氧涂层钢筋的优点1. 优异的耐化性能环氧涂层钢筋有极好的抗腐蚀性能。
因为它采用了环氧树脂作为涂层，这种材料是一种非常具有化学稳定性的材料。
通过不断的研究和实践，现在环氧涂层钢筋已经具备了极好的耐化性性能，即使在潮湿、腐蚀的环境中，也能够保持长期持久的防锈防腐效果。
2. 良好的抗老化性能环氧涂层钢筋具有很好的抗老化性能，因为它的涂层层与钢筋之间的粘结性很好，达到了非常强的一致性，能够有效地抵御紫外线、风吹雨淋等各种自然因素的影响。
3. 高效性与传统的钢筋防腐材料相比，环氧涂层钢筋可以方便快捷地施工，不需要太多的配合材料，只需要做好涂覆工作即可达到理想的效果，更加节约时间和人力。
4. 长期防腐防火环氧涂层钢筋具有良好的防腐防火性能，采用它作为钢筋表面处理材料可以有效延长其使用寿命且具备防火防污染性能。
钢筋混凝土防腐技术现状及环氧涂层钢筋市场前景随着城市化的发展和现代建筑的需求，工程设计对钢筋混凝土建筑的需求越来越多。
钢筋防腐措施：涂刷环氧层
海底隧道防腐：钢筋涂上环氧层在地下水氯化物腐蚀严重的环境下，海底隧道的最佳防腐设计是什么？海洋、防腐、材料专家一致认为：钢筋涂上环氧粘合料合理选择。
调查资料表明，地层中的碳化作用、细菌、硫酸盐侵蚀、(衬砌表面水泥的）集料的碱化反应、地层里偶然出现的间层和感应电流的侵蚀等，都是潜在的腐蚀因素。
而氯化物对钢筋的腐蚀，对大海峡隧道衬砌是一个最严重的风险。
面临地下水的氯化物严重和静水压力甚大的状况，至少要用高密度不渗透的预制混凝土管片。
在这样不利的地层下施工，还要采取其他保护措施，包括高质量的环向注浆加固层和整环接缝的密封垫片。
但对衬砌的进一步保护，仍然需要依靠混凝土管片自身耐用性的提高。
可选用的方法是增加钢筋保护层和混凝土施工掺合料，同时用镀锌和不锈钢钢筋以及阴极保护。
阴极保护的现行技术还不能充分确保数千米长的隧道衬砌，反而会造成钢筋骨架分离。
因而，用于阴极保护的设备装置还须进一步研制。
钢筋上涂环氧粘合料则能起到十分好的作用，且施工简便。
经对衬砌的2个保护系统进行了测试，发现大多数有效的防腐方法，是在管片的背面应用涂膜和使用涂在钢筋上的环氧粘合料(BECR)。
在受控状态下钢筋施受涂膜，并埋置在混凝土里。
钢筋施受涂膜在隧道施工中具有不易损坏的优点，而管片上的涂膜易遭损坏。
在钢筋上涂膜环氧树脂层的方案成本低，受益率高。
富有成功经验的丹麦MT财团也选择了这个方案，他们在著名的斯多贝尔特大海峡东面航道隧道衬砌的防腐，就采用了在钢筋上涂上环氧粘合料的方法。
尽管斯多贝尔特大海峡隧道所处的地质环境条件很差，仍然要求隧道能使用100年。
设计者利用模型对防腐工艺进行了研究，认识到腐蚀通常有4种机理：钢筋锈蚀，碱一硅反应，化学反应(如酸化)，冻融引起管片爆裂，影响以上因素的最重要的参数是水和盐。
对管片的具体不利影响因素有：隧道处于侵蚀性的地质环境中，地下水含有C1-19．000ppm、SO42-：1．900ppm，地下水的最高压力可达0．8Mpa。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.环氧涂层钢筋简介
环氧涂层钢筋采用静电喷涂方法，将环氧树脂涂料喷涂在通常带助钢筋和光圆钢筋的外表，形成一层环氧树脂涂层薄膜，隔绝钢筋与外界环境的接触，以达到防治钢筋腐蚀，延长混凝土结构使用寿命的目的，涂层厚度通常在0.18mm-0.30mm。
这样更有利于钢筋的耐腐蚀性。
固化后的涂层厚度的记录值应至少有95%以上的概率在180μm～300μm，单个记录值不得小于140μm。
涂层厚度的上限不适用与受损涂层修补的部位。
对耐腐蚀等要求较高的环境下，固化后的涂层厚度的记录值应至少有95%以上概率在200μm～400μm，单个记录值不得低于180μm。
2.环氧涂层钢筋相关规范
《钢筋混凝土用环氧涂层钢筋》GBT 25826-2010
3.环氧涂层钢筋加工
按设计图纸对涂层钢筋进行弯曲、剪切加工，环境温度宜不宜低于5℃；钢筋弯曲机的芯轴应套专用套管，平板表面铺布毡垫层，避免涂层与金属物直接接触挤压。
涂层钢筋的弯曲直径，对直径d≤20mm钢筋，不得小于4d；对直径d>20mm钢筋，不得小于6d，且弯曲速率不宜高于8r/min。
4.环氧涂层钢筋机械连接和搭接要求
（1）涂层钢筋搭接
直径≦20mm的涂层钢筋，采用绑扎方法连接、定位。
钢筋绑扎所用的扎丝全部采用涂层钢筋生产厂家提供的专用扎丝以免损坏涂层。
对十字交叉分布方式的涂层钢筋，采用“X”绑扎方式进行绑扎。
涂层钢筋的锚固长度应取为不小于有关设计规范规定的相同等级和规格的无涂层钢筋锚固长度的1.25倍。
涂层钢筋的绑扎搭接长度，对受拉钢筋，应取为不小于有关设计规范规定的相同等级和规格的无涂层钢筋锚固长度的1.5倍且不小于375mm；对受压的钢筋，不得小于有关设计规范规定的相同等级和规格的无涂层钢筋锚固长度的1倍及不小于250mm。
（2）涂层钢筋的机械连接
直径>20mm的环氧钢筋采用镦粗直螺纹接头连接。
套筒采用普通套筒，其具体做
法是：首先对端部弯曲或者有马蹄形切口的钢筋进行端部切除处理；然后利用镦粗机对钢筋端头进行镦粗，再利用套丝机对镦粗后的钢筋端头进行套丝，最后将套筒拧在加工好丝头上。
连接后采用专用的修补材料对无涂层的零件和接口处受损部位刷上防腐涂层，并达到防腐要求。
（3）环氧涂层钢筋加工及连接过程中，禁止进行涂层钢筋的焊接工作。
V腿施工过程中钢筋连接形式：
5.环氧涂层钢筋涂层破坏后怎么修复
涂层修复前，其受损涂层面积不应超过每米环氧涂层钢筋总体面积的0.5%（不包括切割部分）。
对目视可见的涂层损伤，应该用专用材料修补（修补材料应与熔融结合环氧涂层有相容性，在混凝土中具有惰性。
修补材料适用于在工厂或工地用于环氧涂层钢筋受损涂层的修补），按照修补材料的使用说明书进行修补。
在修补前，应通过适当的方法除去受损部分所有的铁锈。
修补后的受损部位的涂层厚度不小于180μm。
涂层钢筋的切割部位应使用相同的修补材料进行密封。
注1：该规定适用于从用户订货到工地施工的整个过程。
注2：由于涂覆工艺的限制，钢筋的端部会出现约200μm的不完全涂覆段，建议将钢筋端部切除或在后续加工中进行修补。
注3：如果每米涂层钢筋损伤面积超过0.5%，该段应舍弃。
修补涂层损伤时，要注意不要将修补材料过多地涂在完好涂层上。
改规范出现两种不同修补要求：（见pdf上第7页和第19页）。
