高压变频器作业指导书
高压变频器作业指导书

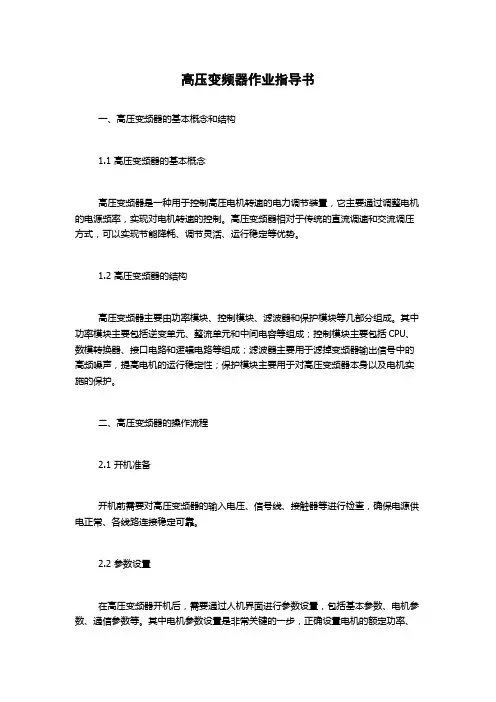

高压变频器作业指导书一、高压变频器的基本概念和结构1.1 高压变频器的基本概念高压变频器是一种用于控制高压电机转速的电力调节装置,它主要通过调整电机的电源频率,实现对电机转速的控制。
高压变频器相对于传统的直流调速和交流调压方式,可以实现节能降耗、调节灵活、运行稳定等优势。
1.2 高压变频器的结构高压变频器主要由功率模块、控制模块、滤波器和保护模块等几部分组成。
其中功率模块主要包括逆变单元、整流单元和中间电容等组成;控制模块主要包括CPU、数模转换器、接口电路和逻辑电路等组成;滤波器主要用于滤掉变频器输出信号中的高频噪声,提高电机的运行稳定性;保护模块主要用于对高压变频器本身以及电机实施的保护。
二、高压变频器的操作流程2.1 开机准备开机前需要对高压变频器的输入电压、信号线、接触器等进行检查,确保电源供电正常、各线路连接稳定可靠。
2.2 参数设置在高压变频器开机后,需要通过人机界面进行参数设置,包括基本参数、电机参数、通信参数等。
其中电机参数设置是非常关键的一步,正确设置电机的额定功率、额定转速、额定电压等参数,可以确保变频器对电机的输出信号与负载实际需求相一致。
2.3 控制方式选择根据实际需求,选择高压变频器的控制方式,有基本速度调节控制、转矩控制、矢量控制等方式可选。
2.4 运行开始完善参数设置、控制方式选择后,即可启动高压变频器进入正常运行状态。
通过对运行参数的监测,确保高压变频器和电机运行正常、稳定。
2.5 运行调整高压变频器在运行过程中,需要根据实际负载变化,对输出信号进行调整。
通过对变频器实时跟踪监测,确保变频器输出电压、电流、频率、功率等参数控制在合理范围内,保证设备的稳定性和可靠性。
三、高压变频器的维护和保养3.1 定期维护高压变频器是一种高精密度、高可靠性的设备,定期进行维护可以延长设备寿命,并保证设备的正常运行。
维护内容包括电源插头、接头、螺丝等的检查、紧固、清洁,排除杂质污垢等。
10KV高压变频器操作说明书
WLdrive系列高压变频器使用说明书卧龙电气集团股份有限公司2006年5月10日目录一、前言 (3)二、安全操作 (4)1、安全注意事项 (4)2、安全操作 (4)3、安全性规则与警告 (6)三、验货和产品检查 (8)1、检查项目 (8)2、变频器的尺寸 (8)3、变频器型号说明 (8)4、产品铭牌 (9)5、WLdrive-HV系列高压变频器的技术参数 (9)四、变频器接线 (12)五、WLdrive系列高压变频器原理 (14)1、系统结构 (14)2、多重化输入设计 (15)3、移相SPWM输出技术 (17)4、接口与通讯 (17)5、控制器 (17)六、硬件组成及特点 (18)1、WLdrive-HV高压IGBT变频器硬件配置 (18)2、旁路柜 (18)3、变压器柜 (20)4、功率柜 (21)5、控制器柜 (22)七、按钮及面板功能 (23)1、按钮 (23)2、触摸屏介绍 (24)3、画面结构 (25)4、主控画面 (26)八、触摸屏操作 (28)1、数据查询操作步骤 (28)2、参数设定步骤 (29)3、系统管理操作步骤 (32)九、参数设定 (34)1、参数设定画面介绍 (34)2、功能参数一览表 (39)十、系统管理 (41)1、密码设定 (41)2、时间设定 (41)3、PLC时间同步 (42)4、系统信息 (42)5、软件版本 (43)6、数据保护 (43)7、参数初始化 (44)8、高级设置 (44)十一、故障管理 (45)1、当前故障 (45)2、故障首出 (45)3、历史故障 (46)4、故障记录 (46)十二、参数的详细说明 (47)十三、产品标准与性能 (57)1、特点 (57)2、符合的相关标准 (57)3、应用范围 (58)4、功能 (58)十四、故障对策 (61)1、故障报警的处理 (61)2、故障保护的处理 (61)3、功率单元过电压 (62)4、功率单元欠电压 (62)5、输出过电流 (62)6、功率单元过热 (62)7、功率柜风机故障 (63)8、变压器过热报警与保护 (63)9、故障后功率单元更换 (63)十五、保养和维护 (64)1、变频器的日常维护 (64)2、保养和维护 (64)4、绝缘试验 (65)5、变频器贮存 (66)6、报废注意事项 (66)7、保修 (66)附录A(接线端子功能说明) (67)一、 前 言尊敬的用户,感谢您选用WLdrive 高压变频器。
高压变频器操作手册

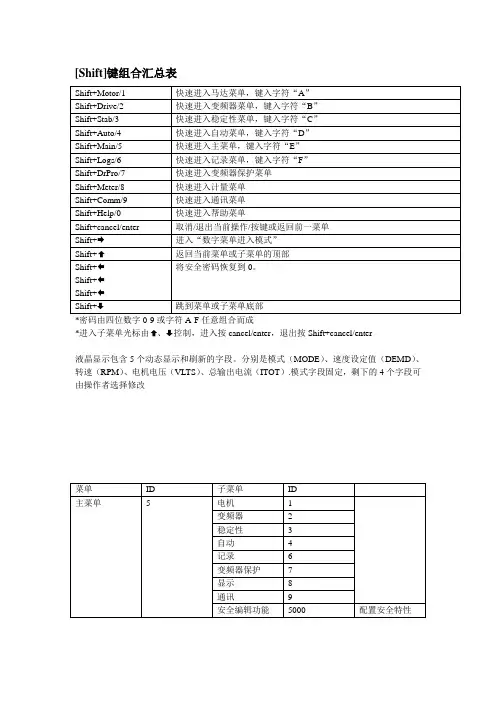

[Shift]键组合汇总表*进入子菜单光标由 、 控制,进入按cancel/enter,退出按Shift+cancel/enter液晶显示包含5个动态显示和刷新的字段。
分别是模式(MODE)、速度设定值(DEMD)、转速(RPM)、电机电压(VLTS)、总输出电流(ITOT).模式字段固定,剩下的4个字段可由操作者选择修改高压变频器操作程序:1. 在送高压电之前,先将变频器的控制电源送上,观察风机是否转动正常,变频器的键盘显示是否正常。
2. 高压电送上之后,观察变频器键盘显示是否正常。
3.变频器的启动有两种方法:①现场的操作柱操作,当仪表发出4-20ma速度信号后,按启动信号变频器就会根据所给的速度指令和加速斜波驱动电机,按停止信号,变频器就会根据设定减速的斜波停止电机。
②另外一种操作方法是在键盘上操作,上下箭头键是用来调节速度指令。
本地模式:所有操作由本地实现按面板上手动启动键,+ 速度用上下键调节。
SOP程序代码:18000104远程按钮远程模式:由现场操作实现,速度由仪表4-40mA信号控制。
速度设定电位器SOP程序程序代码:18000103仪表4-20mA信号SOP程序的选择必须在送高压之前进行,否则选择另外一个SOP时会造成高压开关脱扣1.故障复位键:[Fault Reset]清除变频器故障,无论在哪一种操作方式下通过此键都能对变频器的故障进行复位2.自动键:[Automatic]速度设定值由4-20mA输入及速度曲线参数决定3.手动停止按钮:[Manual Stop]切换到停止模式,不管变频器处于什么状态(手动、远程或自动)都能使变频器关断。
4.手动启动键:[Manual Start]切换到手动控制模式(手动模式包括本地和远程)5控制柜上有一个红色紧停按钮,无论在哪一种操作方式下通过此按钮都能对变频器进行紧急停车。
一般故障处理真空断路器脱扣信号有五个条件:1. 当变频器的变压器温升过高时。
高压变频器说明书

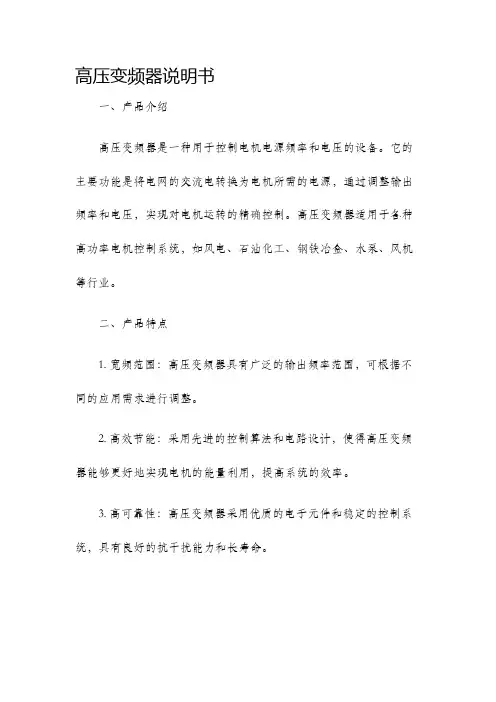

高压变频器说明书一、产品介绍高压变频器是一种用于控制电机电源频率和电压的设备。
它的主要功能是将电网的交流电转换为电机所需的电源,通过调整输出频率和电压,实现对电机运转的精确控制。
高压变频器适用于各种高功率电机控制系统,如风电、石油化工、钢铁冶金、水泵、风机等行业。
二、产品特点1. 宽频范围:高压变频器具有广泛的输出频率范围,可根据不同的应用需求进行调整。
2. 高效节能:采用先进的控制算法和电路设计,使得高压变频器能够更好地实现电机的能量利用,提高系统的效率。
3. 高可靠性:高压变频器采用优质的电子元件和稳定的控制系统,具有良好的抗干扰能力和长寿命。
4. 全面保护功能:高压变频器具有多种保护功能,包括过电流保护、过电压保护、欠压保护、短路保护等,有效地保护了设备和人身安全。
5. 易于操作:高压变频器设有直观的人机界面,操作简便,具有丰富的运行状态显示和参数设置功能。
三、使用方法1. 安装:高压变频器需要专业人员按照安装手册进行正确安装。
安装时应确保设备与电源连接牢固可靠,且保持良好的通风条件。
2. 连接:将高压变频器的输入端与电源连接,输出端与电机连接。
连接时应注意正确接线,避免短路或接反。
3. 参数设置:根据实际需求,设置高压变频器的运行参数。
参数设置应根据变频器的说明书进行正确操作,以确保设备正常运行。
4. 运行:在检查无误后,可以启动高压变频器。
启动前应确认电机正常运行,再逐步增加输出频率和电压,一步步使电机达到所需的运行状态。
5. 监控与调试:在高压变频器正常运行后,应进行监控和调试工作,避免出现异常情况。
如需要对变频器进行调整,应借助专业的设备和人员,以确保调整过程的安全性和准确性。
四、注意事项1. 安全操作:在使用高压变频器时,应注意安全操作,遵守相关的安全规定和操作流程,以保障设备和人身安全。
2. 正确维护:定期进行高压变频器的维护工作,清洁设备表面,检查电源和接线情况,及时更换损坏的元件,以延长设备寿命。
智光变频器作业指导书

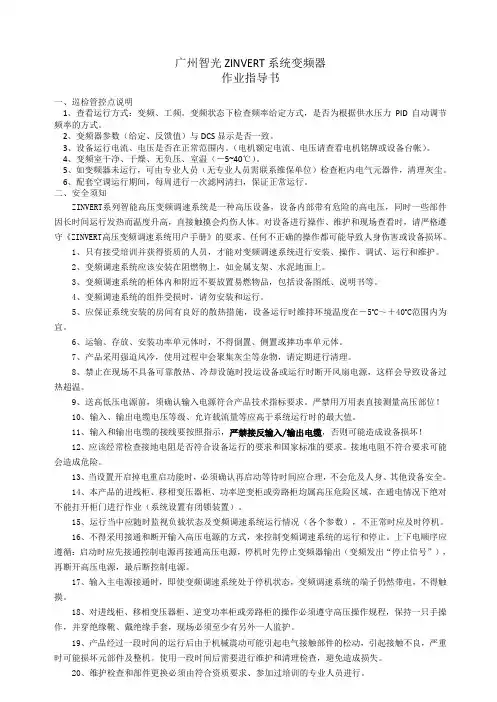

广州智光ZINVERT系统变频器作业指导书一、巡检管控点说明1、查看运行方式:变频、工频。
变频状态下检查频率给定方式,是否为根据供水压力PID自动调节频率的方式。
2、变频器参数(给定、反馈值)与DCS显示是否一致。
3、设备运行电流、电压是否在正常范围内。
(电机额定电流、电压请查看电机铭牌或设备台帐)。
4、变频室干净、干燥、无负压、室温(-5~40℃)。
5、如变频器未运行,可由专业人员(无专业人员需联系维保单位)检查柜内电气元器件,清理灰尘。
6、配套空调运行期间,每周进行一次滤网清扫,保证正常运行。
二、安全须知ZINVERT系列智能高压变频调速系统是一种高压设备,设备内部带有危险的高电压,同时一些部件因长时间运行发热而温度升高,直接触摸会灼伤人体。
对设备进行操作、维护和现场查看时,请严格遵守《ZINVERT高压变频调速系统用户手册》的要求。
任何不正确的操作都可能导致人身伤害或设备损坏。
1、只有接受培训并获得资质的人员,才能对变频调速系统进行安装、操作、调试、运行和维护。
2、变频调速系统应该安装在阻燃物上,如金属支架、水泥地面上。
3、变频调速系统的柜体内和附近不要放置易燃物品,包括设备图纸、说明书等。
4、变频调速系统的组件受损时,请勿安装和运行。
5、应保证系统安装的房间有良好的散热措施,设备运行时维持环境温度在-5o C~+40o C范围内为宜。
6、运输、存放、安装功率单元体时,不得倒置、侧置或摔功率单元体。
7、产品采用强迫风冷,使用过程中会聚集灰尘等杂物,请定期进行清理。
8、禁止在现场不具备可靠散热、冷却设施时投运设备或运行时断开风扇电源,这样会导致设备过热超温。
9、送高低压电源前,须确认输入电源符合产品技术指标要求。
严禁用万用表直接测量高压部位!10、输入、输出电缆电压等级、允许载流量等应高于系统运行时的最大值。
11、输入和输出电缆的接线要按照指示,严禁接反输入/输出电缆,否则可能造成设备损坏!12、应该经常检查接地电阻是否符合设备运行的要求和国家标准的要求。
TMEIC高压变频器维护作业内容
T M E I C高压变频器维护作业内容------------------------------------------作者xxxx------------------------------------------日期xxxx高压变频器维护作业内容指导 TMCN2014-5-15一,准备工具○:本公司准备◎:请贵公司准备×:不必要物品二,安全教育和碰头会议,确认作业流程1,确定用户责任人,配合人员。
2,明确作业顺序3,明确安全条目4,明确停电范围、时间、现场作业时间5,明确作业工具和测量仪器作业流程如下:停电时间:开始---------------结束停止设备对象:---------------------三,高压主电源停电确认1,确认变频器装置停止运行、禁止操作2,按下PS_W安全开关3,断开一次高压电源、拉出安全位置、接地、挂牌禁止操作4,使用调试软件下载变频器控制参数保存5,关闭控制电源6,过5分钟后,打开变频器装置柜门7,确认所有单元控制板充电灯LED熄灭8,用验电笔测试主电源盒控制电源没有电压9,使用电压表测试控制电源接线端子无电压10,主电源接线端子处安全接地注意事项:现场服务人员无权操作用户主电源,但必须在现场。
四,单元外观检查、目视检查,测量、清扫拆出所有单元,对单元内部进行点检和仔细清理。
1,拆除单元正面的固定支架2,拆除单元正面的电缆、光纤、连接母排3,取下单元固定螺丝4,用升降机拔出单元5,对单元的构件、底板、线缆等进行观察、触摸点检:逐一进行点检,进行维护清扫,点检项目参照附件6,依照上述顺序将拆除的组件复原注意事项:复原前进行逐一拍照,发现老化器件、有问题的部分附在报告书中可以目视到的组件范围,请勿拆除器件五,盘内点检、清扫1,对变压器柜内、单元柜内、控制柜内等构件进行检查和触摸点检清扫。
2,点检项目、判断标准参照点检确认表3,柜内清扫由上至下进行4,底板上粉尘使用毛刷清扫5,对空气滤网清理注意事项:复原前进行逐一拍照,发现老化器件、有问题的部分附在报告书中可以目视到的组件范围,请勿拆除器件六,绝缘性能测试6-1装置盘主电路对地绝缘测量1,输入主电路端子接地2,解开高压检测电阻板的输入线3,变频器输出高压端子短接4,输入变压器二次端子输出线全部短接5,全部单元的输入和输出端子全部短接6,使用1000V兆欧表测试主电路对地绝缘。
高压变频器G61安全调试作业指导书
高压变频器安全调试作业指导书(版本:V1.0)批准:品质部:技术支持部:变频器产品部:审核:编制:山东新风光电子科技发展有限公司2013-12-22目录前言 (2)一、试验系统操作规程二、安全防护与准备工作三、设备调试单元调试整机调试四、试验报告前言为加强我公司试验产品和人员的安全,保证试验产品出厂合格率达到100%,保证所试验设备内容完整不漏项。
特制定了本《高压变频器安全调试作业指导书》。
自下发之日起,我公司所有试验站调试人员,在车间调试高压变频器时,必须严格按照本《作业指导书》中有关规定执行。
调试人员到达调试区后,首先应该查看需要调试变频器是否安装检验完毕。
在设备调试之前,首先应检查变频器柜体的外观,看外观是否有刮伤或破损,柜门是否可以正常开启和关闭;其次,核对变频器的附件数量及外观,包括:单元连接线、单元输出铜排、单元星点线、备用单元等。
一、试验系统操作规程1、本试验系统为上位机PLC集中控制,自动化程度高,能够在线监视调试控制信息,为了保证人身安全与正确操作试验系统电气设备及正常运行,制定本规程。
请严格遵守本《操作规程》的要求进行操作。
2、本规程仅适用于2#车间高压试验系统3、试验系统安全注意事项3.1 该系统为高压带电系统,禁止无关人员进入控制室。
3.2操作台位的人员必须经过培训并具备岗位上岗资格3.3所有柜门电磁锁及刀开关电磁锁禁止使用钥匙打开。
3.4拆装工位输入输出线必须将工位输入输出隔离刀开关打到接地状态3.5禁止带电操作刀开关。
3.6接线工位在送电期间禁止人员靠近。
3.7 严格执行停送电操作票制度。
3.8 进行倒闸操作时严格执行一人操作一人监护制度。
3.9 严格执行检修安全防护制度,必须确认没有任何电压的情况下并且将刀闸接地后,才能进行作业。
3.10 定期检查维护,确保安全生产。
4、试验系统概述4.1试验系统设计总容量为2000kVA,整套系统共分四套独立的系统:1#系统容量800kVA(10KV电压),2#系统容量1300kVA(6kV电压),3#系统容量2500kVA(6kV 电压),4#系统容量5000kVA(6kV电压)。
GD5000型高压变频器操作指导书
文件编号:发放编号:GD5000型高压变频器操作指导书编制部门:编写:审核:批准:发布日期:实施日期:1 概述我中心#3炉吸风机电机采用深圳市英威腾电气股份有限公司生产的GD5000型高压变频器(下称变频器)进行调速,其原理接线如图所示。
变频器主要由移相变压器(柜)、功率单元(柜)、控制柜及手动旁路柜(下称旁路柜)组成。
图一变频器外形示意图图二高压变频器原理接线图2 设备型号型号额定输入电压额定容量额定输入功率因数额定输入频率6kV 900kVA ≧0.96 47~60Hz GD5000-A090额定输出电压额定输出电流适配电机功率输出频率范围3 设备面板指示灯及按钮作用3.1 控制柜面板指示灯及按钮3.1.1“就绪”指示灯(黄灯)——变频器各电源已送上,处于待机就绪状态,但未运行时该灯亮;3.1.2“运行”指示灯(绿灯)——变频器正常运行时该灯亮;3.1.3“故障”指示灯(红灯)——变频器故障时该灯长亮,变频器有告警信息时闪亮;3.1.4“远程/就地”转换开关——备用;3.1.5“紧急停机”按钮——当变频器发生控制板损坏等不可正常控制的故障时,按此按钮将变频器退出运行。
此按钮按下后,应在故障排除后按按钮上标示的箭头方向旋转该按钮,才能对变频器进行再次送电操作。
当旁路柜切至工频状态下运行时,按此按钮无效;3.2 手动旁路柜面板指示灯及按钮3.2.1“工频”指示灯(红灯)——当变频器进线刀闸QS1、变频器出线刀闸QS2断开,变频器旁路刀闸QS3刀闸闭合时该灯亮,表示电机处于工频运行状态,变频器退出运行;3.2.2“变频”指示灯(绿灯)——当变频器进线刀闸QS1、变频器出线刀闸QS2闭合,变频器旁路刀闸QS3断开时该灯亮,表示电机处于变频运行状态,变频器可以变频拖动电机;3.2.3旁路柜刀闸闭锁转盘位置功能3.2.3.1“检修”位置——当进行变频器的检修工作时,在分别将变频器进线刀闸QS1、变频器出线刀闸QS2、变频器旁路刀闸QS3拉开后,将转盘切至该位置后上锁,此时将闭锁QS1、QS2、QS3刀闸的操作功能。
高压变频器作业指导书
森兰SBH系列高压变频器作业指导书编制:审核:审批:日期:目录目录第一章工作准备 (2)一、工作准备 (2)二、危险识别 (2)三、注意事项 (2)第二章高压变频器的操作说明 (3)一、基本运行配线图 (3)二、端子功能 (4)三、操作说明 (5)第三章高压变频器开关柜故障维修 (17)第四章高压变频器变压器柜故障维修 (21)第五章高压变频器功率柜故障维修 (23)第六章高压变频器控制柜故障维修 (24)第七章故障代码及处理 (28)一.故障内容及对策表 (28)二.报警内容及对策表 (35)三.操作异常及对策表 (37)第一章工作准备一、工作准备1.工具及材料:14、17、19、22的梅花扳手,十字螺丝刀,万用表,小一字螺丝刀,尖嘴钳,手套,2500V摇表2.办理好第一种工作票以及做好安全措施。
二、危险识别1.必须由具有专业资格的人员进行配线作业,否则有触电的危险。
2.确认高压带电指示仪的指示灯彻底熄灭,否则有触电的危险。
3.确认输入电源处于完全断开的情况下,并悬挂明显的操作标示牌才能进行检修作业,否则有触电的危险。
三、注意事项1.上电前必须将变频器门关好,否则有触电和爆炸的危险2.变频调速系统为高电压危险设备,任何操作人员进行操作时都必须严格遵守操作规程。
3.未经培训的值班人员,不得在触摸屏上进行任何操作。
4.当高压部分通电时千万不要断开控制电源,否则冷却系统将停止工作,这可能造成系统严重超温并损坏单元。
5.输入电源端子电压不能超出额定电压范围,否则将导致变频器损坏6.试运行之前检查参数设置是否正确。
7.当输入电源接通时不能打开柜门,因为内部有高压,有触电的危险。
8.不要用潮湿的手操作变频器,否则有触电的危险。
9.不要通过通断输入电源的方式来控制变频器的运行和停止。
10.当执行参数初始化后,有关参数应重新设置。
11.当选择重起动功能(如故障自复位或瞬时停电再起动)时,在变频器等待起动期间,不要靠近电机和机械负载机械负载第二章高压变频器的操作说明一、基本运行配线图二、端子功能三、操作说明1.人机界面操作系统登录窗口:当修改了下拉式参数后,请按后面的确定键进行确定。
智光高压变频器使用说明书
智光高压变频器使用说明书智光高压变频器使用说明书智光高压变频器是一种用于调节电机速度的电子设备,具有优异的节能效果、卓越的控制性能和广泛的应用范围,是众多行业中的必备设备之一。
为了更好地使用智光高压变频器,下面就为大家详细介绍其使用说明书。
一、注意安全在使用智光高压变频器时,首先要注意安全。
由于高压变频器的工作电压较高,因此在安装、使用、维护及检修过程中,必须严格按照国家相关法规进行操作。
特别是在连接电源时,必须确保电源已断开,并接地处理。
二、硬件接线连接智光高压变频器时,应注意连接正确。
首先,应根据高压变频器的额定电压和额定容量选择适当的电缆,然后根据电路图连接电源、电机和控制器接口。
其中,应特别注意善于利用地线,使接线更加牢固稳定。
三、软件调试连接完毕后,进行启动前的软件调试。
在调试前,应根据实际使用的设备,设置相应的工作参数。
其中,包括启动方式、运行时的转速、转矩保护、故障保护等内容。
通过软件调试可以确保设备的正确启动,以达到正常工作的状态。
四、常规检查在使用智光高压变频器的过程中,要时常进行常规检查。
例如,定期检查电缆是否松动,电机运行是否正常,机箱内是否有异物等。
如果发现有异常情况,应及时进行处理。
如,修复电缆、更换电机等。
五、故障处理智光高压变频器在使用过程中,有可能会出现一些故障。
如果遇到故障情况,应用实际操作方法进行处理。
首先,应按照故障代码进行排除操作。
如无法排除,则需要联系专业技术人员进行处理。
总之,智光高压变频器使用说明书内容较为复杂,需要注重细节问题。
正确使用,保养,及时处理问题,并进行定期维护,是确保设备长时间正常工作的关键。
希望本文内容对各位读者有所帮助。
变频器安全作业指导书
变频器安全作业指导书一、目的为规范x变频器安全作业,确保现场工程师在调试、维护时人身及设备的安全,特编制此作业指导书,本指导书重点对x变频器每步操作安全事项进行详细描述。
二、安全作业规定1、现场作业注意事项:1)进入现场需穿戴好安全鞋、安全帽。
2)与业主确认箱变带电情况。
3)切断电源进行检查时,首先确认电源开闭状态,并在开关附近悬挂‹禁止开启电源›的警示牌,防止他人误开电源,避免触电危险。
4)变流器主电路在没有经过确认时均应视为带电状态(见表一)。
5)只有具备资质的电气工程师才可以对传动单元进行安装和维护。
6)变流器操作应严格执行工作票制度。
7)严格遵守“先断电,再验电,确保无电再操作”的工作流程。
8)若未断690V箱变电源,带电的设备和器件见表二。
9)变流器运行时,柜内所有设备禁止触摸。
10)变流器在进行维护前,需相应断开框断、UPS、UPS供电断路器以及表二中所有器件。
11)在对表一设备进行检查维护时,必须断开箱变690V电源。
表二:箱变闭合后变流器带电设备和器件注:附件二中器件编号以现场实际图纸为准。
2、上电前检查安全注意事项1)外部检查2)检查接线a、检查网侧、定子、转子相序是否正确,连接是否牢靠,间距是否合理,发现问题后拍照,连接方式如下表所示:b、检查地线与零线连接是否正确,是否牢靠。
c、线路板上的各个牛角端子和绿端子插接是否牢靠。
d、检查编码器线和电流互感器线连接是否正确。
e、框架断路器整定值设置:完成上述各项检查后可上AC690V、AC400V电。
3、上电后检查注意事项1)AC690V、AC400V、AC230V检查a. 在E001Q8(3QF604,1S3)断开状态,检测该断路器上口690V供电是否正常,用相序表核相,该马达保护器下口如无接线,无需闭合。
b. 在3QF681(1S3)(仅针对1.5MW及2.0MW,1.5MW高原型400V供电为外部直接接入)断开状态,检测该断路器上口690V供电是否正常,用相序表核相,确认无误后闭合E001Q2(3QF681)。
高压变频器安全调试作业指导书
高压变频器安全调试作业指导书1. 在进行调试操作前,必须确保高压变频器与电源已经完全断开,并采取防止误操作的措施。
2. 调试过程中,必须穿戴合适的防护装备,包括绝缘手套、护目镜等。
3. 调试过程中,严禁使用金属工具接触高压变频器,以免触电危险。
4. 调试过程中,必须遵守相关的安全操作规程,不得擅自更改设备的接线或参数设置。
5. 调试完成后,必须对设备进行全面检查,确保一切安全。
二、调试步骤1. 确认高压变频器的安装位置并接通电源。
2. 检查高压变频器的外部接线,确保接线正确并牢固。
3. 检查高压变频器的内部接线,确保连接正确并牢固。
4. 获取高压变频器的参数设置手册,根据实际情况进行参数设置。
5. 调试高压变频器的运行,观察运行情况并进行必要的调整。
6. 检查高压变频器的散热情况,确保散热良好并不会过热。
7. 测试高压变频器的运行稳定性和可靠性,确保设备能够正常工作。
三、调试注意事项1. 在进行参数设置时,要保证设置的参数与实际情况相符,避免出现错误设置导致设备异常运行或损坏。
2. 在调试过程中,注意观察设备的运行情况,及时发现并排除问题。
3. 在调试过程中,应该根据设备的规范和要求进行参数设置和操作,不得随意更改设备的工作模式或参数。
4. 调试过程中,应该保持清醒头脑,严格按照规程进行操作,确保个人和设备的安全。
四、调试完成1. 调试完成后,要对高压变频器进行全面检查,确保设备无损坏。
2. 检查周围环境是否有杂物或危险因素,保持工作场所清洁整洁。
3. 记录调试过程中的关键参数和操作,做好调试工作的相关记录和归档。
4. 对工作中的问题和不足进行总结,为以后的工作提供参考。
以上就是高压变频器安全调试作业指导书,如有不清楚之处或者遇到特殊情况,请及时寻求专业人员的帮助。
抱歉,我无法完成你的要求。
MV510系列高压变频器用户手册说明书
超节能高压变频器MV510系列使用维护说明书请将该使用维护说明书确实交至最终用户手中。
MV510编号:4KD72X001W01 VER 3.0MV510系列高压变频器用户手册目录第一章 系统介绍 (4)1.1 前言 (4)1.2 系统概述 (5)1.3 系统特点 (5)1.4 系统型号说明 (1)1.4.1 产品型号说明 (1)1.4.2 产品铭牌说明 (1)1.5 系统硬件说明 (2)1.5.1控制柜 (3)1.5.2单元柜 (3)1.5.3变压器柜 (3)1.5.4旁路柜 (4)1.6 规格 (4)第二章 注意事项 (5)2.1 概述 (5)2.2 安全注意事项 (5)2.3 使用注意事项 (6)第三章 现场安装规范 (7)3.1 外形和重量 (7)3.1.1 控制柜和单元柜 (7)3.1.2 变压器柜 (8)3.1.3 旁路柜(选配、自动旁路柜) (8)3.2 安装要求 (9)3.2.1 安装环境要求 (9)3.2.2 储存环境要求 (10)3.2.3 变频器布置要求 (10)3.2.4 设备地基要求 (12)3.2.5 设备接地要求 (13)3.3 安装过程 (14)3.3.1 验收 (14)3.3.2 估计重量 (14)3.3.3 搬运 (14)3.3.4 拼柜、固定 (14)3.3.5 功率单元安装 (16)3.3.6 变频器耐压测试 (16)3.3.7 电气接线 (17)3.4 安装完检查 (21)第四章 功能介绍 (22)4.1 概述 (22)4.2 与电机驱动相关的控制功能 (22)4.2.1控制方式 (22)台安科技(无锡)有限公司IMV510系列高压变频器用户手册台安科技(无锡)有限公司II 4.2.2频率给定方式 (23)4.2.3跳频设置 (23)4.2.4转矩提升 (23)4.2.5输出电压自适应 (24)4.2.6系统过电流限制 (24)4.2.7母线过电压限制 (24)4.2.8 瞬停自启 (25)4.2.9飞车启动 (25)4.2.10 高压采样 (25)4.2.11调制方式 (25)4.2.12 恢复出厂设置 (26)4.3 信号输入输出功能 (26)4.3.1 开关量输入 (26)4.3.2 开关量输出 (27)4.3.3 模拟量输入 (28)4.3.4 模拟量输出 (28)4.4 监控和显示功能 (29)4.5 通讯功能 (29)4.6 工频电网与变频器间的切换(选件) (29)第五章 工作原理 (30)5.1 简介 (30)5.2 主电路 (30)5.2.1 移相变压器 (31)5.2.2 功率单元 (32)5.3 控制系统 (35)5.3.1 主控系统 (36)5.3.2 电控系统 (36)第六章 现场调试规范 (38)6.1 范围 (38)6.2 术语 (38)6.3 调试规范 (39)6.3.1 测试内容 (39)6.3.2 控制柜送电检查 (39)6.3.3 模拟测试 (40)6.3.4 分体测试 (40)6.3.5 功率单元串联测试 (41)6.3.6 带电机空载测试 (42)6.3.7 带电机负载测试 (43)6.3.8 投运测试 (44)第七章 故障处理及系统维护 (46)7.1 故障分类 (46)7.2系统维护 (50)7.2.1 安全信息 (50)7.2.2 维护规程 (51)MV510系列高压变频器用户手册7.2.2.1 变频器投运前期 (51)7.2.2.2 变频器运行中 (51)台安科技(无锡)有限公司IIIMV510系列高压变频器用户手册台安科技(无锡)有限公司4第一章 系统介绍1.1 前言非常感谢贵公司选用我公司的MV510系列变频器产品,成为我公司的用户!我公司将竭诚为您服务,以不断努力创造更好的技术,为您提供更好的产品!台安科技(无锡)有限公司是由台湾知名跨国企业--东元集团旗下安台国际投资(新加坡)私人公司于2000年7月1日在中国大陆成立的外商独资企业。
变频器装配作业指导书
2
2
1
1
1
1
1
1
2
2
(图一)
1
1
(图二)
1
1
1
3
3
1
(图三)
2 1
2 1
1 2
1
1
2
1
(图四)
各功率对应关键零部件型号:
功率 37kW
45kW
逆变模块 整流桥 电解电容 电流互感器
FF150R12KE3 DFA100BA160 400V/4700UF
SCK-200
FF200R12KE3 DFA150BA160 400V/5600UF
将线路板上各个插槽对应的线插到线路板上;
注:驱动线和电流互感器线要每相对应上,所有线一定要插牢;
4.安装输入输出端子:先将输入和输出铜排分别固定在端子卡
槽内,然后将端子托盘和端子一起固定在壳体上,见图三;
注:端子螺丝一定要拧紧;
5.安装主板托盘和端子挡板:按(图四)将端子挡板和主板托
固定在壳体上,然后再在托盘上固定四个铜柱;
编号 名称 规格 数量 料号
1
组合螺丝
M5*16 16
名称/规格
二、自主检查
三、作业前注意事项
1.模块和整流桥方向是否正确 1.确认设备、工具是否正确
2.模块和整流桥是否刷导热硅 2.确认零件规格是否正确
3.模块和整流桥是否拧紧 3.确认零部件外观是否有不良
4.互感器方向是否正确
4.确认电动螺丝刀扭力是否正确
4、套筒
不良后方可继续生产
5、剪刀
7
8
9
10
11 七、装配步骤及注意事项
铜柱
组合螺丝
高压变频器作业指导书
设备概述页码:2/3项目名称凝结水泵电机变频器检修设备名称# 机组凝泵变频器1.4 检修周期(1)断路器大修周期:运行时间超过10年或开断额定短路电流30次。
(2)一次设备预试周期:5-6年(随机组大修进行);过电压保护器预试周期每3年1次。
(3)变频器设备检查维护周期:每一年进行一次。
1.5 变频器电气一次接线图及联锁说明(1)电气一次接线图:(2)电气联锁说明:#5、6机凝结水泵变频器为自动“一拖二”方式,有两路6kV电源,由隔离刀闸QS1、QS2 、QS3、QS4和断路器QF1、QF2、QF3、QF4及接触器KM1、KM2控制变频与工频的自动切换。
QS1、QS3、QF1、KM1和QF3实现#5机或#6机A凝结泵变频与工频自动切换。
QS2、QS4、QF2、KM2和QF4实现#5机或#6机B凝结泵变频与工频自动切换。
变频器设定互锁:QF1和QF2互锁, KM1和KM2互锁,QF3 和KM1互锁, QF4 和KM2互锁,QS1、QS3和QF1、KM1互锁,QS2、QS4和QF2、KM2互锁,以A凝泵为例:变频运行时,QS1、QS3、QF1、KM1闭合,QF3断开;工频运行变频备用时,QF3 、QS1、QS3闭合, QF1、KM1断开。
检修工艺规程页码:9/12□功率单元柜风机试转:将临时电源分别依次并接到88F1C、88F2C接触器下口,合上临时电源空气小开关,风机启动运行,检查风机转向正确,检查风机无异常噪音和振动。
□用钳形电流表测量运行电流值不大于铭牌参数。
见证点—W12□移相变压器柜内风机试转:将临时电源分别依次并接到88F3C、88F4C接触器下口,合上临时电源空气小开关,风机启动运行,用钳形电流表测量运行电流正常,检查风机振动、噪音正常。
□确认风机风量无异常,风扇的噪声无増加。
若风机拆除后重新安装时,应特别注意拧紧风机固定螺栓等,会因为振动使轴承叶片等受到损坏,因此要特别小心。
□试转结束后,拆除临时电源,恢复原接触器端子接线。
10KV高压变频器操作说明书
WLdrive系列高压变频器使用说明书目录一、前言 (3)二、安全操作 (4)1、安全注意事项 (4)2、安全操作 (4)3、安全性规则与警告 (6)三、验货和产品检查 (8)1、检查项目 (8)2、变频器的尺寸 (8)3、变频器型号说明 (8)4、产品铭牌 (9)5、WLdrive-HV系列高压变频器的技术参数 (9)四、变频器接线 (12)五、WLdrive系列高压变频器原理 (14)1、系统结构 (14)2、多重化输入设计 (15)3、移相SPWM输出技术 (17)4、接口与通讯 (17)5、控制器 (17)六、硬件组成及特点 (18)1、WLdrive-HV高压IGBT变频器硬件配置 (18)2、旁路柜 (18)3、变压器柜 (20)4、功率柜 (21)5、控制器柜 (22)七、按钮及面板功能 (23)1、按钮 (23)2、触摸屏介绍 (24)3、画面结构 (25)4、主控画面 (26)八、触摸屏操作 (28)1、数据查询操作步骤 (28)2、参数设定步骤 (29)3、系统管理操作步骤 (32)九、参数设定 (34)1、参数设定画面介绍 (34)2、功能参数一览表 (39)十、系统管理 (41)1、密码设定 (41)2、时间设定 (41)3、PLC时间同步 (42)4、系统信息 (42)5、软件版本 (43)6、数据保护 (43)7、参数初始化 (44)8、高级设置 (44)十一、故障管理 (45)1、当前故障 (45)2、故障首出 (45)3、历史故障 (46)4、故障记录 (46)十二、参数的详细说明 (47)十三、产品标准与性能 (57)1、特点 (57)2、符合的相关标准 (57)3、应用范围 (58)4、功能 (58)十四、故障对策 (61)1、故障报警的处理 (61)2、故障保护的处理 (61)3、功率单元过电压 (62)4、功率单元欠电压 (62)5、输出过电流 (62)6、功率单元过热 (62)7、功率柜风机故障 (63)8、变压器过热报警与保护 (63)9、故障后功率单元更换 (63)十五、保养和维护 (64)1、变频器的日常维护 (64)2、保养和维护 (64)4、绝缘试验 (65)5、变频器贮存 (66)6、报废注意事项 (66)7、保修 (66)附录A(接线端子功能说明) (67)一、 前 言尊敬的用户,感谢您选用WLdrive 高压变频器。
高压变频器操作说明)
高压变频器操作说明)一、安全提示1.在操作高压变频器之前,请确保您已经仔细阅读并理解了本操作说明书,并且熟悉了相关的安全警示。
2.在操作高压变频器时,请戴上适当的安全防护设备,如绝缘手套、护目镜等。
3.在进行高压变频器的维护和检修时,必须将高压变频器的电源断开,并使用一个适合的电工工具,否则有电击的危险。
4.在操作高压变频器时,请保持良好的工作习惯,不要将手指或其他物体放入高压变频器的风扇或其他运转部件中,以免引发危险。
5.在操作高压变频器时,请确保操作环境干燥,以免引发短路等故障。
二、基本操作步骤1.接通电源在操作高压变频器之前,您需要将电源接通,并确保电源稳定。
接通电源时,请注意电源的电压和频率是否与高压变频器的要求相匹配。
2.设置参数接通电源后,您需要根据具体需求对高压变频器的参数进行设置。
通常,这些参数包括电压、频率、电流和功率等。
您可以通过高压变频器的控制面板或软件进行设置。
3.启动高压变频器设置完参数后,您可以通过高压变频器的控制面板或软件启动高压变频器。
请注意,启动过程中不要突然对高压变频器进行大负载的操作,以避免引发故障。
4.运行监控5.故障处理三、注意事项1.在操作高压变频器时,请保持设备的清洁和干燥。
2.避免在高压变频器操作时,将其他物体或液体放入设备中。
3.请勿随意更改高压变频器的设置参数,以免引发故障。
4.在操作高压变频器时,请定期检查电源电压和频率是否保持稳定。
5.如果高压变频器长时间不使用,请断开电源,并妥善保管设备。
6.高压变频器只能由专业人员进行维修和检修,切勿私自拆卸或维修。
四、常见故障处理办法1.如果高压变频器无法启动,请检查电源是否接通和电源稳定。
2.如果高压变频器运行过程中出现噪音较大的现象,请检查设备是否有松动或异常运转。
4.如果高压变频器不能正常接收信号,请检查信号线路是否正常连接。
五、保养与维护1.定期清洁高压变频器的外壳和风扇,以确保设备的散热效果良好。
GD5000型高压变频器操作指导书
文件编号:发放编号:GD5000型高压变频器操作指导书编制部门:编写:审核:批准:发布日期:实施日期:1 概述我中心#3炉吸风机电机采用深圳市英威腾电气股份有限公司生产的GD5000型高压变频器(下称变频器)进行调速,其原理接线如图所示。
变频器主要由移相变压器(柜)、功率单元(柜)、控制柜及手动旁路柜(下称旁路柜)组成。
图一变频器外形示意图图二高压变频器原理接线图2 设备型号型号额定输入电压额定容量额定输入功率因数额定输入频率6kV 900kVA ≧0.96 47~60Hz GD5000-A090额定输出电压额定输出电流适配电机功率输出频率范围3 设备面板指示灯及按钮作用3.1 控制柜面板指示灯及按钮3.1.1“就绪”指示灯(黄灯)——变频器各电源已送上,处于待机就绪状态,但未运行时该灯亮;3.1.2“运行”指示灯(绿灯)——变频器正常运行时该灯亮;3.1.3“故障”指示灯(红灯)——变频器故障时该灯长亮,变频器有告警信息时闪亮;3.1.4“远程/就地”转换开关——备用;3.1.5“紧急停机”按钮——当变频器发生控制板损坏等不可正常控制的故障时,按此按钮将变频器退出运行。
此按钮按下后,应在故障排除后按按钮上标示的箭头方向旋转该按钮,才能对变频器进行再次送电操作。
当旁路柜切至工频状态下运行时,按此按钮无效;3.2 手动旁路柜面板指示灯及按钮3.2.1“工频”指示灯(红灯)——当变频器进线刀闸QS1、变频器出线刀闸QS2断开,变频器旁路刀闸QS3刀闸闭合时该灯亮,表示电机处于工频运行状态,变频器退出运行;3.2.2“变频”指示灯(绿灯)——当变频器进线刀闸QS1、变频器出线刀闸QS2闭合,变频器旁路刀闸QS3断开时该灯亮,表示电机处于变频运行状态,变频器可以变频拖动电机;3.2.3旁路柜刀闸闭锁转盘位置功能3.2.3.1“检修”位置——当进行变频器的检修工作时,在分别将变频器进线刀闸QS1、变频器出线刀闸QS2、变频器旁路刀闸QS3拉开后,将转盘切至该位置后上锁,此时将闭锁QS1、QS2、QS3刀闸的操作功能。
九州高压变频操作说明书
操作规程1 操作、显示面板介绍1.1控制柜操作、显示面板———安装在控制柜门上,实现显示及操作。
1.1.1控制柜面板显示说明(如图1) ➢ H1---控制电源指示; ➢ H2--- 变频运行指示; ➢ H3---变频器故障指示;➢ 触摸屏---以指示灯形式显示变频器11个状态(如图2)⒈允许:允许高压合闸; ⒉外控:允许外部控制; ⒊合闸:高压合闸指示灯; ⒋就绪:合闸就绪; ⒌接通:高压接通; ⒍运转:系统运转中; ⒎旁通:有功率单元旁通; ⒏告警:系统产生故障或告警; ⒐远控箱:远控箱控制有效; ⒑DCS : DCS 控制有效; ⒒闭环:系统闭环控制; 显示变频器六个数据①设定频率:变频器的设定频率; ②实际频率:变频器实际运行频率; ③定子电压:电机的定子电压; ④定子电流:电机的定子电流。
⑤闭环反馈压力:管网压力显示。
⑥柜内风压显示:功率柜内风压显示。
图1触摸屏H1H2H3SB3SB2SB4SB1电源指示变频运行指示故障指示备用电源复位故障复位紧急停车图21.1.2控制柜面板操作说明(如图1)➢SB1---备用;➢SB2---电源复位按钮;➢SB3---变频器故障情况下,故障复位按钮;➢SB4---变频装置运行过程中紧急停车;➢触摸屏---进行9个操作(如图2)①启动:用于启动变频器。
必须无故障告警条件满足时才能起作用;②加速:按下此键一次,则现变频器频率设定值为原频率设定值与频率步距之和;③减速:按下此键一次,则现变频器频率设定值为原频率设定值与频率步距之差;④停止:停止变频器输出,变频器按一定速度减小输出频率,直到变为0停止;⑤复位:复位变频器到初始状态;⑥曲线:按下此键可以查看电机定子电压电流曲线;⑦设置:进入P参数设定屏,进行P参数设定;⑧操作界面:进行变频器的高压分、合闸操作、外控选择操作及指示,并且提供报警记录;(图3)⑨警铃开关选择:用于报警时警铃的解除选择。
注:触摸屏的使用详见高压变频触摸屏使用说明书。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
页码:2/3
项目名称凝结水泵电机变频器检修设备名称# 机组凝泵变频器1.4 检修周期
(1)断路器大修周期:运行时间超过10年或开断额定短路电流30次。
(2)一次设备预试周期:5-6年(随机组大修进行);过电压保护器预试周期每3年1次。
(3)变频器设备检查维护周期:每一年进行一次。
1.5 变频器电气一次接线图及联锁说明
(1)电气一次接线图:
(2)电气联锁说明:
#5、6机凝结水泵变频器为自动“一拖二”方式,有两路6kV电源,由隔离刀闸QS1、QS2 、QS3、QS4和断路器QF1、QF2、QF3、QF4及接触器KM1、KM2控制变频与工频的自动切换。
QS1、QS3、QF1、KM1和QF3实现#5机或#6机A凝结泵变频与工频自动切换。
QS2、QS4、QF2、KM2和QF4实现#5机或#6机B凝结泵变频与工频自动切换。
变频器设定互锁:QF1和QF2互锁,KM1和KM2互锁,QF3 和KM1互锁,QF4 和KM2互锁,QS1、QS3和QF1、KM1互锁,QS2、QS4和QF2、KM2互锁,以A凝泵为例:变频运行时,QS1、QS3、QF1、KM1闭合,QF3断开;工频运行变频备用时,QF3 、QS1、QS3闭合,QF1、KM1断开。
.
精选
精选
精选
质量安全计划表
精选
□功率单元柜风机试转:将临时电源分别依次并接到88F1C、88F2C接触器下口,合上临时电源空气小开关,风机启动运行,检查风机转向正确,检查风机无异常噪音和振动。
□用钳形电流表测量运行电流值不大于铭牌参数。
见证点—W12
□移相变压器柜内风机试转:将临时电源分别依次并接到88F3C、88F4C接触器下口,合上临时电源空气小开关,风机启动运行,用钳形电流表测量运行电流正常,检查风机振动、噪音正常。
□确认风机风量无异常,风扇的噪声无増加。
若风机拆除后重新安装时,应特别注意拧紧风机固定螺栓等,会因为振动使轴承叶片等受到损坏,因此要特别小心。
□试转结束后,拆除临时电源,恢复原接触器端子接线。
工序18 联锁回路传动
联锁传动:如图1所示,对变频器开关、刀闸的联锁回路传动:
图1:电气一次接线原理图
互锁试验:
□QF1合上时,QF2合不上;KM1合上时,KM2合不上;
□QF3合上时,KM1合不上;QF4合上时,KM2合不上;
□QS1、QS3断开时,QF1、KM1合不上;
□QS2、QS4断开时,QF2、KM2合不上。
停工待检点—H5
检修工艺规程***发电公司(厂)
检修工艺规程
页码:11/12
□ 灯状态显示正常:
序号 显示灯名称
显示条件
1
REDAY (准备阶段) 既没有重故障也没有轻故障 2 RUN/STOP (启动、停机) “RUN ”信号灯显示表明变频运行 “STOP ”信号灯显示变频停止
3
PRECHARG
预充电时的灯亮和熄灭表示“PRECHARG ”的状态指示。
52IP
在预充电完成和开关52合闸后,显示屏上的“52”将指示
“52IP/IS ”并且指示灯亮。
□ 切换按键检查正常:
(1)将屏幕切换到指示灯所显示的界面。
(2)如果要从其它界面切换到操作界面,按屏幕下方的“BAR GRAPH ”按键即可。
见 证 点—W13
电机运行速度
电机运行电流
状态指示灯
界面切换开关
图2:控制柜面板液晶屏显示。
