接闪器安装技术交底
5.屋面接闪器安装技术交底大全
接闪器安装
页数
共页,第页
交底容：
(5kg),不合格的进行返修。
3.建筑物、构筑物上明装防雷接闪器支起100mm〜200mm,避雷带支持卡采用焊接时与 避雷带可焊成T型，埋入深度不少于80mm为连接成为一条直线可做双弯双面焊焊接。建 筑物屋顶上有突出金属物等部位的金属导体都必须与避雷带焊接成一体。
4.焊接处的焊渣应敲掉，进行局部调直后刷防锈漆及银粉漆。
5.避雷线应平直，牢固，不应有高低起伏和弯曲现象，距离建筑物应一致。平直度每2m检查段允许偏差3/1000,但全长不得超过lOmmo
6.避雷线弯曲处不得小于90。，弯曲半径不得小于圆钢直径的10倍。
7.避雷带位置正确，平正顺直，焊接长度不得小于圆钢直径的6倍，且双面施焊，符 合规要求，焊缝饱满无遗漏，镀锌层破坏处补刷防腐漆完整，并补刷银粉漆，支持件间距 均匀、固定可靠、防松零件齐全，并作记录。
2.支架埋设：先用气筒将孔灰尘清理干净，然后将支架放入孔，同时用清水淋湿空洞， 再用水泥砂浆将支架埋牢，安装完毕后用弹簧称测量垂直允许拉力能否达到49N
4交底人审核人
施衣F. 0.2
共页第页
」接受交底人
表
施表F.0.2共页第页
工程名称
施工单位
华润万象城一期
六建集团
编号
交底日期
分项工程名称
年 月曰
接闪器安装
表
匸程名称
华润万象城一期
编号
交底日期
年 月曰
施工单位
六建集团
分项工程名称
接闪器安装
交底摘妥
接闪器安装
页数
共页,第页
交底容：
一、施工准备
1、材料要求
1.1.镀锌制品采用热镀锌材料，规格应符合设计规定。

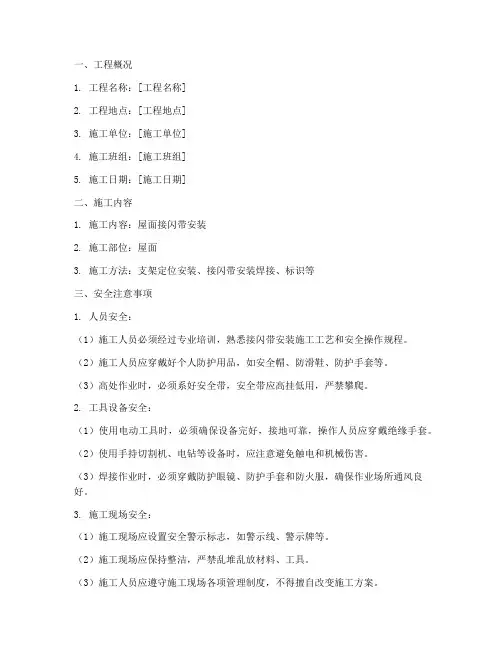

屋面接闪带安全技术交底模板
一、工程概况1. 工程名称：[工程名称]2. 工程地点：[工程地点]3. 施工单位：[施工单位]4. 施工班组：[施工班组]5. 施工日期：[施工日期]二、施工内容1. 施工内容：屋面接闪带安装2. 施工部位：屋面3. 施工方法：支架定位安装、接闪带安装焊接、标识等三、安全注意事项1. 人员安全：（1）施工人员必须经过专业培训，熟悉接闪带安装施工工艺和安全操作规程。
（2）施工人员应穿戴好个人防护用品，如安全帽、防滑鞋、防护手套等。
（3）高处作业时，必须系好安全带，安全带应高挂低用，严禁攀爬。
2. 工具设备安全：（1）使用电动工具时，必须确保设备完好，接地可靠，操作人员应穿戴绝缘手套。
（2）使用手持切割机、电钻等设备时，应注意避免触电和机械伤害。
（3）焊接作业时，必须穿戴防护眼镜、防护手套和防火服，确保作业场所通风良好。
3. 施工现场安全：（1）施工现场应设置安全警示标志，如警示线、警示牌等。
（2）施工现场应保持整洁，严禁乱堆乱放材料、工具。
（3）施工人员应遵守施工现场各项管理制度，不得擅自改变施工方案。
四、施工步骤及注意事项1. 材料及机具准备：（1）接闪带选用12热镀锌圆钢，支架选用膨胀型T型圆弧夹板式成品支架。
（2）工具准备：卷尺、弹线墨斗、激光红外水平仪、电钻、手持切割机、电焊机等。
2. 支架定位安装：（1）女儿墙宽度不大于300时，居中处定位；女儿墙宽度大于300时，距离外墙150处定位。
（2）支架间距、变形缝或转弯处间距300，直线段间距不大于1m，均匀布置。
（3）埋深不小于90，出女儿墙顶面不小于150，安装高度一致。
（4）支持件应能承受大于49N的垂直拉力。
3. 接闪带安装焊接：（1）圆钢调直后敷设在支架上，转弯、搭接、变形缝处均做煨弯加工。
（2）变形缝处制作补偿弯，先上弯后下弯做成型，转弯处煨弯半径80-100的圆弧。
（3）搭接处采用顶平上下搭接，双面施焊，搭接长度不小于6倍圆钢直径，焊缝连续饱满，平整光滑。
接闪器安装技术交底
(2)避雷针制作安装
a.避雷针制作：避雷针一般用镀锌圆钢或镀锌钢管制作，针长在1m以下时，圆钢为￠12mm，钢管为G20mm。针长在1～2m时，圆钢为￠16mm，钢管为G25mm。
b.避雷针安装前，应在屋面施工时配合土建浇灌好混凝土支座，预留好地脚螺栓，地脚螺栓最少有2根与屋面、墙体或梁内钢筋焊接。待混凝土强度达到要求后，再安装避雷针，连接引下线。
c.安装避雷针时，先组装避雷针，在底座板相应位置上焊一块肋板将避雷针立起，找直、找正后进行点焊，然后加以校正，焊上其他三块肋板。避雷针安装要牢固，并与引下线、避雷网焊接成一个电气通路。
e.避雷带沿坡形屋面敷设时，应使用混凝土支墩固定，且支墩与屋面垂直。
f.避雷带安装：将避雷带调直，用大绳提升到屋面，顺直敷设固定在支架上，焊接连成一体，再同引下线焊好。建筑物屋顶有金属旗杆、透气管、金属天沟、铁栏杆、爬梯、冷却塔、水箱、电视天线等金属导体都必须与避雷带焊接成一体，顶层的烟囱应做避雷针。在建筑物的变形缝处应做防雷跨越处理。
2不得损坏外檐装修。
3避雷带敷设后，应避免砸碰。
4拆除脚手架，注意不要碰坏避雷针。
5避雷针安装时注意保护建筑物屋面及设施。
五、质量标准
1主控项目
建筑物顶部的避雷针、避雷带等必须与顶部外露的其他金属Байду номын сангаас体连成一个整体的电气通路，且与避雷引下线连接可靠。
2一般项目
（1）避雷针、避雷带应位置正确，焊接固定的焊缝饱满无遗漏，螺栓固定的应备帽等防松零件齐全，焊接部分补刷的防腐油漆完整。
接闪器安装安全技术交底
建设工程名称
交底日期
年月日
单位工程名称
记录人
（安装施工员）
交底人
（项目专业技术负责人）
接受交底班组
（电气班组长）
参加单位
单位代表
（安装专业监理师）
/
/
/
/
交底内容：
接闪器安装
1、建筑物顶部的避雷针、避雷带等必须与顶部外露的其他金属物体连成一个整体的电气通路，且与避雷引下线连接可靠。
2、避雷针、避雷带应位置正确，焊接固定的焊缝饱满无遗漏，螺栓固定的应备帽等防松零件齐全，焊接部分补刷的防腐油漆完整。
3、避雷带应平正顺直，固定点支持件间距均匀、固定可靠,每个支持件应能承受大于49N（5kg）的垂直拉力。
4、当设计无要求时，支持件间距应符合下列施工规范的规定：
①明敷接地引下线及室内接地干线的支持件间距应均匀；
②பைடு நூலகம்平直线部分的间距为O.5~L5m；
③垂直直线部分的间距为L5~3m;
④弯曲部分的间距为0.3~0.5mo

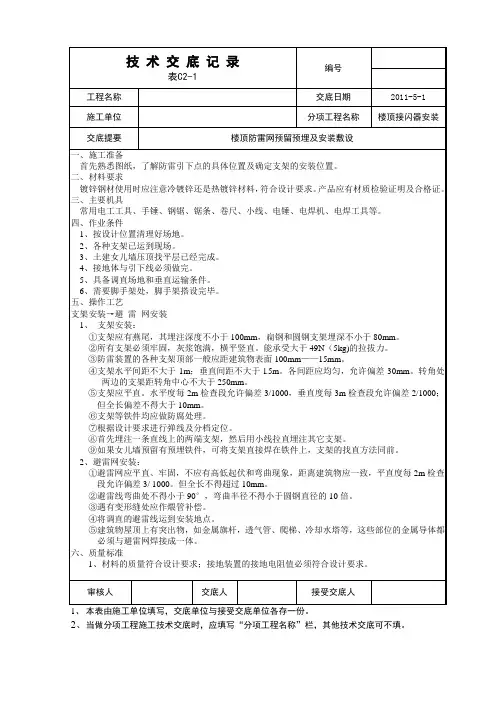

四、楼顶接闪器安装技术交底
楼顶接闪器安装
交底提要
楼顶防雷网预留预埋及安装敷设
2、接至电气设备、器具和可拆卸的其它非带电金属部件接地的分支线，必须直接与接地干线相连，严禁串联连接。
3、避雷网安装平直、牢固，支架固定点间距均匀，跨越建筑物变形缝有补偿装置，油漆防腐完整。
4、焊接连接的焊缝平整、饱满，无明显气孔、咬肉等缺陷；螺栓连接紧密、牢固，有防松措施。
常用电工工具、手锤、钢锯、锯条、卷尺、小线、电锤、电焊机、电焊工具等。
四、作业条件
1、按设计位置清理好场地。
2、各种支架已运到现场。
3、土建女儿墙压顶找平层已经完成。
4、接地体与引下线必须做完。
5、具备调直场地和垂直运输条件。
6、需要脚手架处，脚手架搭设完毕。
五、操作工艺
支架安装→避雷网安装
1、支架安装：
六、质量标准
1、材料的质量符合设计要求；接地装置的接地电阻值必须符合设计要求。
审核人
交底人
接受交底人
1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填。
技术交底记录
表C2-1
编号
工程名称
交底日期
2011-5-1
施工单位
技术交底记录
表C2-1
编号
工程名称
交底日期
2011-5-1
施工单位
分项工程名称
楼顶接闪器安装
交底提要
楼顶防雷网预留预埋及安装敷设
一、施工准备
首先熟悉图纸，了解防雷引下点的具体位置及确定支架的安装位置。
二、材料要求
镀锌钢材使用时应注意冷镀锌还是热镀锌材料，符合设计要求。产品应有材质检验证明及合格证。
接闪器安装施工技术交底
1.避雷网安装的有关规定：
1）支持卡子固定时应加镀锌垫圈和弹簧垫圈。
2）避雷带弯曲处不得小于90°，弯曲半径不得小于圆钢直径的10倍。
3）变形缝处应做煨弯补偿。
2.避雷带安装做法：
1）支持卡子安装：支持卡子应有燕尾，埋设深度不小于10cm，且卡子拉杆要调直，在女儿墙平面上按要求找好避雷带位置，且拉线定位，女儿墙宽度不允许立卡高10cm的，可取墙中为避雷带位置，然后适当放低卡子高度。在避雷带转角处的两边各取30cm为第一个卡子的位置，然后中间位置平均分配，但应满足间距0.5～1m。见图1所示在墙面上画好位置点标记。
2）用电锤在画好的位置上钻孔，孔径大于卡子立杆5－10mm，以便捻湿水泥，钻孔后清净孔内的灰土用少量水把水泥湿润，以保持松散不成块为宜。先固定两端的卡子。然后挂线在固定中间的卡子。捻入水泥时应注意用力不能过大。分几步捻平用手锤和手把水泥捻平，且要把卡子找直压正达到横平竖直。
3）开凿装好后，镀锌圆钢采用垂直运输的方法运到屋顶施工作业面。沿支持卡子敷设，用镀锌螺丝卡牢固定。螺丝与卡件间要加镀锌垫圈和弹簧垫圈。
6）变形缝补偿装置做法：如图4，所示中间用避雷带同径镀锌圆钢煨出一个半圆弧弯，两边与避雷带焊接，焊接要求为搭接6d双面施焊。
7）与避雷引下线的连接：避雷带随安装要随时与引下线甩出的钢筋相连。连接方法如图5所示，焊接要求为搭接不小于圆钢直径的6倍，双面施焊。
8）避雷带焊接完成后应进行局部调直，以修复施工时对圆钢的碰弯损坏。
9）建筑物屋顶所有的金属突起物都必须与避雷带焊接成一个电气贯通的整体，如为铸铁件和镀锌部件可采用专用卡子卡接。
10）按设计要求，屋面避雷网要做成不大于20m×20m的网格
四、成品保护
1.其它工种施工时，不得弄弯（断）已敷设好的避雷网。
接闪器安装技术交底()
接闪器安装技术交底
1. 接闪器的作用
接闪器是一种过电压保护装置，可以在电网发生雷击或其他过电压时保护电网
设施不受损坏。
接闪器可以将过电压放到地线上，保证电网的安全可靠运行。
2. 接闪器的安装位置
接闪器应该安装在电力线路的设备和地线之间，通常安装在电力杆子的顶部。
如果在开放式空间内，建议在设备附近的距离内让接闪器距离设备不超过6米。
3. 接闪器的安装步骤
步骤一：准备工作
在安装接闪器之前，需要进行以下准备工作：
•安全准备：确保所在地区符合工作安全标准，佩戴好防护装备，保证人员安全。
•工具准备：准备好所需的工具和设备，例如绝缘手套、安全带、电钳、电缆剥皮工具、螺丝刀等。
步骤二：安装支架
将接闪器的支架安装在电力杆子上，并确保支架安装稳固，不能摇晃。
步骤三：接线
•将接闪器与电力线路的间隔隔离器相连，并用电缆连接接闪器和地线。
•将接闪器的引线接在电力线上，注意引线的长度和绝缘情况。
步骤四：测试
进行连接后，需要使用测试装置对接闪器进行测试，确保其正常工作。
4. 注意事项
•在进行接闪器安装之前，应查询电力公司的相关规范，严格按照规范进行操作。
•安装接闪器时，要仔细选择支架和接线材料，确保其质量符合要求。
•保持接闪器的干燥和清洁，避免信号不良。
•在使用过程中，注意检查接闪器的工作状态，及时处理可能出现的故障。
5. 安装验收
安装完成后，需要进行安装验收。
验收包括接闪器的电气测试、绝缘测量、支架的稳定性测量等。
验收结果应记录并报告相关部门，以备后续查询。
接闪杆安全技术交底模板
一、交底目的为确保接闪杆安装施工过程中的安全，预防安全事故的发生，提高施工人员的安全意识和操作技能，特进行本次安全技术交底。
二、交底对象全体参与接闪杆安装施工的施工人员、管理人员。
三、交底内容1. 接闪杆的基本要求（1）接闪杆应选用符合国家标准、质量合格的金属材料，如不锈钢、铜、铝等。
（2）接闪杆的长度、直径、连接方式等应符合设计要求。
（3）接闪杆表面应光滑，无毛刺、裂纹等缺陷。
2. 施工前的准备工作（1）熟悉接闪杆的安装工艺和施工规范。
（2）检查施工场地，确保场地平整、安全。
（3）准备施工所需的工具、材料，如扳手、焊机、切割机、防护用品等。
3. 施工过程中的安全注意事项（1）施工人员必须穿戴好个人防护用品，如安全帽、手套、防护眼镜等。
（2）施工前应检查接闪杆的安装位置是否正确，确保其与建筑物、设备等保持安全距离。
（3）在高处作业时，必须系好安全带，并采取防坠落措施。
（4）焊接作业时，注意防火、防爆，确保现场通风良好。
（5）使用切割机等设备时，注意防护，防止切割物飞溅伤人。
（6）施工过程中，发现安全隐患，立即停止施工，排除隐患后方可继续施工。
4. 施工完成后验收（1）检查接闪杆的安装位置、高度、角度等是否符合设计要求。
（2）检查接闪杆的连接处是否牢固，焊接质量是否符合要求。
（3）检查接地装置是否连接可靠，接地电阻是否符合规范要求。
（4）验收合格后，填写验收记录，并报相关部门备案。
四、交底要求1. 施工人员必须认真听取安全技术交底，并做好记录。
2. 施工人员应严格遵守安全操作规程，确保施工安全。
3. 施工过程中，如遇特殊情况，应及时向项目负责人报告，并采取相应措施。
4. 施工完成后，对施工现场进行清理，确保无安全隐患。
五、交底时间[填写具体日期]六、交底人[填写具体姓名]七、验收人[填写具体姓名][注：本模板仅供参考，具体内容可根据实际情况进行调整。
]。
接闪器技术交底记录
5、质量标准：
（1）主控项目：
1）建筑物顶部的避雷针或避雷带等必需与顶部外漏的金属物体连成一体，且与避雷引下线可靠连接。
（2）一般项目：
1）避雷针、避雷带应位置正确，焊接固定的焊缝饱满无遗漏。
2）避雷带应平整顺直，固定点支持件间距均匀，固定可靠。
3）避雷针体垂直，避雷网规格尺寸和弯曲半径正确。
技术(安全)交底记录
鲁DQ004-005
工程名称
施工单位
xxxxxxxx有限公司
分项工程名称
接闪器安装工程
交底日期
年月日
交底内容：
1、材料要求：
（1）镀锌层覆盖完整，表面无锈斑。具备材质合格证和镀锌质量证明书。
（2）避雷带用的圆钢、扁钢应热镀锌。
（3）接闪器安装所机具：
（1）电焊机、砂轮机、切割机
（2）电锤、手钳、钢锯
3、作业条件：
1）暗敷在屋面内的，屋面基层已做好，明敷设的屋面女儿墙已施工完毕。
2）安装在混凝土基础上的避雷针，基础施工完毕，混凝土强度达到要求。
4、操作工艺：
（1）屋面避雷针制作安装：屋面避雷针安装应将避雷针支座设在墙上或梁上。
（2）避雷网支架制作安装：在女儿墙上支架安装，首先制作支架。
项目专业技术负责人：
交底人：
接受人：
6、成品保护
1）避雷带敷设后应避免砸碰，不得在上面拴各种物体。
2）拆除脚手架，不应碰坏避雷针。
7、应注意的问题：
1）避雷支架不牢固、间距不均匀，转角处支架安装或避雷导线煨弯不符合要求。
转角支架安装应控制在距弯曲中心0.3~0.5m，煨弯不得出现锐角，弯曲半径圆钢不小于直径的10倍，扁钢不小于厚度的10倍。
屋面接闪器施工交底
技术交底记录2.2.3.1定位放线：根据避雷带所在墙面上顶的位置进行测量定位，平直部位敷设位置一般先确定该段墙体的两个端点固定支架的位置，弹线定位确定其它固定支架位置，造型、曲面部分的固定支架位置应随着造型的变化设置支架。
支架间距 1.0m，转弯、引出点处的第一个支架距墙面、转弯处的距离 0.5m，同一线段的避雷带之间的支架间距应一致。
2.2.3.2固定支架的安装：用电锤在所定的支架位置钻孔，深度一般在 50～60mm，将孔内的灰尘清理干净，将固定支架埋入孔中，膨胀头或铆固胶进行固定，固定支架采用镀锌圆钢，支架高度 150mm，支架在沿避雷带敷设方向应拉线调直，支架应于其固定面垂直，支架固定牢靠，不得松动，如用混凝土支座，将混凝土支座分档摆好。
先在两端支架间拉直线，然后将其它支座用砂浆找平找直，用气焊将预留垂直向上的引下线镀锌圆钢顺避雷带敷设方向用专用模具煨弯煨平，上平高度为 150mm，在调整后的支架根部套上装饰碗。
2.2.3.3避雷带敷设：⑴制弯头避雷带采用镀锌圆钢直径不小于 10mm，首先将所需圆钢用手锤（或钢筋扳子）进行调直，在圆钢一端用气焊煨制一个来回弯，使其错开一个圆钢直径，长度为 10 倍的圆钢直径，这样可使与其搭接的圆钢成一条直线。
⑵固定将调直的圆钢焊接或到固定支架上，圆钢避雷带与圆钢支架焊接连接。
⑶焊接焊接圆钢避雷带时煨制来回弯的一端来回弯应向下或向顶面内侧，下一根圆钢的平直端紧密的搭接在来回弯上，将这一根圆钢先焊接（或卡接）到支架上，然后再对两个圆钢的搭接处的四面焊接，尤其是来回弯跟部的搭接豁口处一定要补焊平整，引下线同时应与避雷带进行焊接。
⑷敲焊渣焊接处焊缝应饱满并有足够的机械强度，不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷，焊接处的药皮敲净。
⑸调直调平圆钢的转弯半径为 10d，避雷带的敷设面为曲面或带有造型面时，应反复多次的比试，避雷带应顺其造型敷设。
圆钢避雷带圆钢之间的搭接处的位置应设置均布、合理、美观，且应尽量的减少搭接，搭接处如与引下线焊接处接近应设置焊接到一起，避雷带焊接时应顺直的放置到支架上，各段应受力均匀，不得有翘曲、扭转，焊接后不受力变形弯曲，对每个焊点焊接完成后应敲掉药皮，对焊点进行检查，不合格的焊点进行补焊，整个避雷带焊接完毕后应用榔头、扳手应对其进行整理、调直。
避雷引下线及接闪器安装技术交底
山东省建设工程质量监督总站监制山东省建设工程质量监督总站监制山东省建设工程质量监督总站监制交底内容：2)引下线钢筋连接引下线连接方式为利用土建施工的方法进行连接，土建施工完成后及时检查引下线钢筋的选取并绑扎扎丝进行标识，当作为引下线的钢筋由直径大于等于2根≧16变为4根≦14的钢筋时使用φ12热镀锌圆钢作成U型弯跨接焊接，如下图。
施工时逐层将引下线选用的钢筋使用扎丝做好标记，以便下层检查连接情况。
屋面工程施工时将柱内主筋用Ф12圆钢跨接抛出屋面，与屋面Φ10镀锌圆钢避雷带可靠焊接，使基础内接地主筋与屋面避雷带连成可靠的电气通路。
均压环敷设和门窗接地连接：均压环敷设：为防止侧向雷击，从22层及以上(60米起每层)利用外墙结构圈梁内钢筋(剪力墙位置使用2*φ12圆钢跨接）可靠连接成一圈。
结构圈梁与引下线及断开处的钢筋的连接采用φ12热镀锌圆钢做可靠焊接，焊接长度8㎝，双面施焊。
门窗接地：从22层起，建筑物四周的门窗、太阳能支架、连廊栏杆均与均压环可靠连接。
其中22层连廊栏杆从21层顶板开始预留。
以上均采用25*4扁钢焊接，大于3m2预留两处门窗接地做法见下图：变径跨接项目专业技术负责人：交底人：接受人：山东省建设工程质量监督总站监制交底内容：屋面金属接地：屋面铸铁通气管与就近的屋面避雷带或引下线采用Φ12圆钢沿屋顶结构地面暗敷设至铸铁通气管处采用抱箍卡接。
栏杆事先采用40*4镀锌扁钢与防雷装置连接并在其末端钻Φ6眼，做好预留后期与金属栏杆可靠连接，大于3m2预留对角两处。
屋面检修爬梯采用Φ12圆钢与就近明装避雷带连接。
屋面风机底座根据图纸要求事先将40*4扁铁跟防雷装置连接，在结构层内暗敷致风机处引出现浇面60cm，并将端部打磨倒角钻眼，后期跟其做接地跨接。
屋面接闪带安装.接闪器：在屋顶采用∅10热镀锌圆钢作接闪带，屋顶接闪带连接线网格不大于20mX20m或24mX16m。
沿屋顶周边敷设的接闪带设在外墙外表面和屋檐边上，明敷设支持卡高为150mm，并伸出屋外檐100mm，直线段支持卡间距1000mm，转弯处为300mm。
防雷引下线及接闪器安装分项工程施工技术交底记录
防雷引下线及接闪器安装分项工程施工技术交底记录分项工程施工技术交底记录交底内容（二）材料要求1、防雷及接地装置所有部件均应采用镀锌材料,并有出厂合格证和镀锌质量证明书。
在施工过程中应注意保护镀锌层。
其主要镀锌材料有:扁钢、角钢、圆钢、钢管、铅丝、螺栓、垫圈、弹簧垫圈、U形螺栓、元宝螺栓、支架等。
2、电焊条、氧气、乙炔、沥青油、混凝土支座、预埋铁件、小线、防腐油、银粉、黑色油漆等。
（三）主要机具1、常用电工工具:手锤、钢锯、压力案子、大锤等。
2、线坠、卷尺、大绳、粉线袋、绞磨(或倒链)、紧线器、电锤、冲击钻、电焊机、气焊工具等。
二、质量要求质量要求符合《建筑电气工程施工质量验收规范》(GB50303-2002)的规定。
接地体→接地干线→支架→引下线明敷→避雷针→避雷网→避雷带或均压环四、操作工艺（一）接地体的安装1、接地体安装有关规定:（1）接地体顶面埋设深度应符合设计要求。
当无要求时,不应小于0.6m。
角钢及钢管接地体应垂直配置。
除接地体外,接地体引出线的垂直部分和接地装置焊接部位应防腐处理；在作防腐处理前,表面必须除锈并去掉焊接处残留的焊药。
（2）垂直接地体的间距不应小于其长度的3～5倍。
水平接地体的间距应符合设计规定。
当无设计规定时不宜小于5m。
（3）除环形接地体外,接地体埋设位置应在距建筑物3m以外。
距建筑物出入日或人行道也应大于3m,如小于3m时,应采用均压带做法或在接地装置上面敷设50一9Omm厚度的沥青层,其宽度应超过接地装置2m。
（4）接地体敷设完毕,基坑回填土内不应夹有石块和建筑垃圾等。
（5）外取的土壤不得有较强的腐蚀性；在回填土时应分层夯实。
（6）接地装置由多个分接地装置部分组成时,应按设计要求设置便于分开的断接卡。
自然接地体与人工接地体连接处应有便于分开的断接卡,断接卡应有保护措施。
2、人工接地体安装:（1）接地体加工:根据设计要求的数量、材料、规格进行加工,材料一般采用钢管和角钢切割,长度不应小于2.5m。
5屋面接闪器安装技术交底
5屋面接闪器安装技术交底一、概述屋面接闪器是建筑物屋面防水系统中一个非常重要的部分，用于防止水从屋面和墙体之间的接缝处渗漏进入房屋内部。
正确安装接闪器可确保建筑物的防水性能，提高建筑的使用寿命。
本文档介绍了在屋面接闪器安装中应遵循的技术规范和注意事项。
二、安装前准备1.准备必要的安装工具和材料，比如螺丝刀、电钻、胶水、接闪器等。
这些材料和工具必须符合相关国家和地区的质量标准和安全规定。
2.根据建筑图纸确定安装位置和类型，选择适当的接闪器型号。
3.检查屋面和墙面是否平整，需要对不平整部分进行磨平或填充处理。
4.清洁安装区域，去除灰尘、油污、松散的材料和异物，确保安装区域干燥洁净。
5.遵循安全操作规程和个人防护措施，保证施工人员和周围人员的人身安全。
三、安装步骤1.将接闪器放置在安装位置上，根据需求进行必要的裁剪，并留有适当的安装余量。
2.使用螺丝刀或电钻将接闪器固定在墙面或屋面上。
固定方式根据不同接闪器类型和安装位置的不同而有所区别，需要严格按照产品规定进行安装。
通常在安装过程中，需要保证接闪器的密封性和稳定性。
3.在接闪器与屋面或墙面相交处涂抹胶水，用来固定接口处。
胶水颜色通常为黑色，可以与建筑外观相匹配。
4.接闪器安装完成后，需要进行密封捆扎。
使用特定的材料对接缝进行包覆，以确保其密封性和防水性。
需要注意捆扎的紧固程度应该适中，不能过紧或过松。
5.对新安装的接闪器进行外观检查和功能检查。
检查接闪器是否紧固，密封是否完好。
在安装完毕的接闪器表面涂上防尘层，以避免灰尘等物质堆积。
四、安装后维护1.定期检查接闪器，确保其功能正常、表面无损坏。
2.积极维护清洗，避免油污和松散物质的堆积。
3.定期进行防水层的检修，防止漏水和渗漏现象发生。
4.坚持保持接闪器的完整性和稳定性，遇到破损、松动和老化等情况，需及时进行维修或更换。
5.对接闪器及相关设备和物品的操作和维护需要进行个人防护措施，保证施工人员和周围人员的人身安全。
DQ004-接闪器安装 技术交底
工程名称日照岚桥·怡海宜家项目施工单位中建三局集团有限公司分项工程名称接闪器安装交底日期2020-3-9
项目专业技术负责人：交底人：接受人：
工程名称日照岚桥·怡海宜家项目施工单位中建三局集团有限公司分项工程名称接闪器安装交底日期2020-3-9
5.7 避雷带经过伸缩缝时，需用软连接。
四、质量保证措施：
1、圆钢与圆钢的搭接长度为大于6D，扁钢与圆钢的搭接长度大于圆钢直径的6倍，双面施
焊，焊缝平整饱满，无夹渣、无咬肉现象。
并对焊渣、焊条药皮及时清除。
2、焊完之后要仔细的检查一遍，保证电气通路的畅通，焊接连接的焊缝应平整、饱满，焊
项目专业技术负责人：交底人：接受人：。
接闪器技术交底
编号
工程名称
瑞锦小区6#地块
交底日期
施工单位
郑州翰达建筑工程有限公司
分项工程名条件、主要机具、操作工艺、质量标准、成品保护、安全文明施工
一、依据标准：
《建筑工程施工质量验收统一标准》GB50300-2001
二、施工准备
（一）技术准备
1、充分熟悉图纸及设计要求；
6、建筑物突出部分的不带电金属导管及钢构件，都必须与避雷带连接成为一体。风管、排气（烟）管道井顶部也必须设置避雷带。
7、避雷带焊接完成后，应对整个避雷网作整体及局部调直、直度调整合格后将整条避雷带刷银粉添.
8．防雷引下线与避雷带连接处应按图纸要求在每根引下线位置作接地标志(防雷引下线标志)并按规定喷好黑色“≡”符号。
五、其他未注明之处，按照国家及地方规定执行。
审核人
交底人
接受交底人
2、高空作业时必须配带安全带，做好防护措施；
3、防止电弧光伤害。
四、避雷带安装：
1、避雷带安装应在主楼屋面，土建女儿墙装修完成后方可进行施工。
2、按图在构造梁或女儿墙上弹出粉线，以转弯或交叉处为起点，在1.5米范围内均分档距，定出支撑件位置，一般为女儿墙或构造梁中，当梁宽大于300mm时，支撑件位置距女儿墙或构造梁外侧宜为150mm，避雷支撑件支高为150mm，水平间距为宜为1000 mm，不应大于1500mm，垂直间距2000mm，转角处为500mm。
2、根据图纸要求及现场实际情况确定施工方案措施。
3、对施工作业人员进行交底；
（二）主要机具
电焊机、电焊工具、钢锯、压力案子、倒链（或绞磨）、电锤。
三、职业健康安全关键要求
1、进行电焊作业时，相应设备必须完好，接地可靠，操作人员必须持证上岗并配备相应灭火器，电焊作业炙热的焊渣若会溅落到脚手架，应设置挡板收集溅落的焊渣；
接闪器安装交底卡
交底人
被交底人
交底时间
接闪器安装交底卡
工程名称
项目
楼栋号
/
分项工程名称
防雷及接地工程
工程量
/
分包公司
/
负责人
/
交底内容：
本次为A楼接闪器的施工技术交底
图纸设计概况：本工程沿屋面女儿墙以Φ10热镀锌圆钢做避雷带。所有突出屋面设施均采用避雷带保护,屋顶上裸露的金属屋面及其他金属体应与接闪带做可靠的电气连接。支架采用成品支架，支架必须保证水平间距1m，垂直间距1.5m，外观必须简洁美观，在支架与镀锌圆钢连接处涂刷银粉。
二、施工质量要求：
1、接闪器：避雷带安装位置正确，固定牢靠，防腐良好，竖向垂直，沿其顶部四周设Φ10热镀锌圆钢做接闪带,屋面上的所有金属物均须与屋面上防雷装置就近连接，屋顶接闪带连接线网格应不大于(10mX10m)或(12mX8m）。
2、焊接安装要求
1圆钢焊接：双边焊，圆钢直径的6倍，用L筋转角焊要双边焊接。2扁钢焊接：至少要有3个边口焊接。3可靠焊接要求：各焊缝要饱满、均匀，无虚焊、点焊，咬边伤主筋现象。4焊口保护：焊接完成(合格)后要敲掉焊渣。5所有外墙角凸起处，均做Ω角。
3、防雷检测管理：
1由我方项目部组织进行防雷自检工作，并进行详细记录。
2防雷焊接完成后，由我们项目部进行自检后，然后由项目部通知按市防雷中心对已施工层次进行检查，并做详细记录。
4、支架安装：
1支架应有燕尾，角钢支架埋注深度为100mm，扁钢和钢支架埋深为90mm。
2防雷装置的各种支架顶部距建筑物表面100mm。
一、施工准备：
接闪器安装技术交底
接闪器安装技术交底
一．施工准备
1.准备好施工用的材料，如镀锌圆钢筋12，调和漆等。
2.准备施工用的机具，电焊机，电源线，二次线等。
二.技术与质量交底
1.施工前，钢筋需调直，调直时，不可直接用锤子调直，要垫上木方，以免钢筋被砸扁，影响观感质量。
2.制作支架，沿女儿墙，坡屋面敷设的支架弯曲部分直段保证搭接长度6d。
3.栽支架待土建女儿墙最后一边抹灰前进行，支架间距0.5米。
转角处中心500mm，栽设时，应先栽设直线段，两端的支架，然后拉通线栽中间的支架。
4.屋脊上安装接闪器时，在土建打灰时配合埋设支架，但不允许煨弯，埋直线段间距300mm
,转角处距转角中心0.5m，钢筋埋设长度露出屋脊220mm。
5.避雷带沿支架敷设时，在转角处不应弯成直角，弯曲半径不小于圆钢筋直径的10倍，沿坡屋面敷设时，要与屋面平行布置。
6.避雷带与支架焊接，搭接长度大于6d，双面施焊后清理干净，涂刷防锈漆。
7.待全部焊完后，需将避雷带钢筋调直调平，然后刷银粉一遍。
三.成品保护
1.避雷带安装后，要注意不要被其他工种碰撞弯曲变形。
2.避雷带施工中，要保护好土建施工完的墙角，屋面。
四.安全注意事项
1.高空作业注意防护，避免跌落摔伤。
2.施焊时注意戴好焊帽，防护手套，穿好绝缘鞋。
交底人：
被交底人：。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
穿线时应注意下列问题、3但下列几种情况或,不得穿人同一根管子内不同的除外
2
Ⅴ及以下的回路；电压为50①
同一台设备的电机回路和无抗千扰要求的控制回路；②
然后将线芯直接与带线绑回头压实绑可将导线前端的绝缘层剥去,～23根时,1、当导线根数为,使绑扎处形成一个平滑的锥体过渡部位。扎牢固然后将线芯斜错排列在带,可将导线前端的绝缘层削去当导线根数较多或导线截面较大时,2、便于穿线。,使绑扎接头处形成一个平滑的锥体过渡部位,线上,用绑线缠绕绑扎牢固管内穿线（七）
防止被其他人员随便拉出。,将两端的带线盘入盒内或缠绕在管头上固定好,后使两根带,,将两根带线的头部弯成半圆的形状、当穿带线受阻时,采用两端同时穿带线的办法3然后将带线拉出。使两端头相互钩绞在一起,线同时搅动,扫管（三）将管内的浮锈、灰尘、泥水等杂物清,,两人来回拉动带线将布条的两端牢固地绑扎在带线上除干净。（四）带护口检查各个管穿线前,在钢管(电线管)按管口大小选择护口,在管子清扫后,将护口套入管口上。,如有遗漏或破损均应补齐和更换。口的护口是否齐全放线及断线（五）放线前应根据图纸对导线的品种、规格、质量进行核对。1、放线避免出现死扣和背花。,将导线置于放线架或放线车上,:2、放线对整盘导线放线时出户l/2,盒内导线的预留长度为15cm,箱内导线的预留长度为箱体周长的断线:剪断导线时,、3。导线的预留长度为1.5m导线与带线的绑扎（六）
照明花灯的所有回路；③
根。但管内导线总数不应多于8同类照明的几个回路,可穿于同一根管内,④同一交流回路的导线必须穿于同一钢管内。）（2其接头应在接线盒内连接。导线在管内不得有接头和扭结,（3）
。管内导线包括绝缘层在内的总截面积不应大于管子内空截面积的40%（4）
穿入的垂直管口,管口处应装设护日保护导线；在不进入接线盒(箱)）（5导线穿入钢管时,导线后应将管囗密封。:
技术交底记录C2-1
表
编号
工程名称
交底日期
施工单位
分部工程名称
电线穿管和线槽敷线安装
交底提要
施工准备、质量要求、工艺流程，操作工艺、成品保护、安全注意
施工准备一、
作业条件（一）
管内穿线在建:《建筑电气工程施工质量验收规定》(GB50303-2002)的规定根据现行国家标准但针对穿线前应将电线保护管内的积水及杂物清理干净。筑物抹灰、粉刷及地面工程结束后进行,管内穿线可,,为配合工程整体同步竣工,建筑电气安装项目逐渐增加管内穿线的工程量随之增大:
15.2.11条电线、电缆管内清扫和管口处理第一般同一建筑物、构筑物内电线绝缘层颜色的选择条第15.2.22项目条15.2.3第线槽敷线3
1
工艺流程三、选择导线→穿带线→扫管→带护口→放线及断线→导线与带线的绑扎→管内穿线→导线连接→接头包扎→线路检查绝缘摇测操作工艺四、
选择导线（一）
,正确选择导线规格、型号及数量。1、根据设计图纸要求450Ⅴ。2、穿在管内绝缘导线的额定电压不低于在线管出日处至配电箱、穿入管内的千线可不分色。为了保证安全和施工方便,3、导线的分色:相为相为绿色,L,L相为黄色,L盘总开关的一段干线回路及各用电支路应按色标要求分色312/黄双色。保护线)为绿红色,N(针吐线)为淡蓝色,PE(穿带线（二）,以防止在管内遇到管接头时被卡住,头部弯成不封囗的圆圈,φ1.2～φ2.0mm的铁丝1、带线用的余量。,在管路的两端留有20cm将带线穿入管路内的余量20cm如在管路较长或转弯时,可在结构施工敷设管路的同时将带线一并穿好并留有2、
线接头必须满足下列要求导线接头要紧密、牢固不能增加导线的电阻值。（1）导线接头受力时的机械强度不能低于原导线的机械强度。（2）线接头包缠绝缘强度不能低于原导线绝缘强度。导线连接要牢固、紧密、包扎要良）导（3好。:
导线的连接应符合下列要求2、绑扎、套管连按、接线鼻子连接和压线帽连导线的连接方法有:）当设计无特殊规定时,（1接。,焊接后应清除残余焊剂。绑扎连接处的焊锡缝应饱满,表面光滑；焊剂应无腐蚀性（2）
,当超过下列长度时应在管口处和接线盒中加以固定6）敷设于垂直管线中的导线（2；截面积为50mm及以下的导线为30m①
2；95mm的导线为20m截面积为②70～2。240mm之间的导线为18m③截面积在180～导线应留有一定的余度。,补偿装置应活动自如,（7）导线姓变形缝处导线连接（八）
同时导,再进行连接、加锡焊、包缠绝缘,1、导线连接时,必须先削掉绝缘去掉导线表面氧化膜:
但必须满足下列条件以提前进行,混凝土结构工程必须经过结构验收和核定。1.砖混结构工程必须初装修完成以后。2.箱、盒及导线不应破损及被灰浆污染。作好成品保护,3.必须保证导线绝缘强度符合规范要求。穿线后线管内不得有积水及潮气侵入,4.材质要求（二）
”认证标志和认证证并应有出厂合格证、“CCC:1.绝缘导线导线的规格、型号必须符合设计要求,并用卡尺书复印件及生产许可证。导线进场时要检验其规格、型号、外观质量及导线上的标识,检验导线直径是否符合国家标准。,并有相应的机械拉力。2.镀锌铁丝或钢丝:应顺直无背扣、扭结等现象3.护口：根据管子直径的大小选择相应规格的护口。,并必须有合格证。安全型压线帽:根据导线截面和根数正确选择使用压线帽4.并有合格证。,连接套管:根据导线材质、规格正确选择相应材质、规格的连接套管5.根据导线的根数和总截面选择相应规格的接线端子。(接线鼻子):6.接线端子焊锡、焊剂、绝缘带、滑石粉、布条等。7.辅助材料:主要机具（三）
刻丝钳、尖嘴钳、剥线钳、压线钳、电工刀、一字及十字改锥。1.万用表、兆欧表。2.电炉子、电烙铁、锡锅、锡斗、锡勺、电工常用工具等。3.质量要求二、
(GB50303-2002)的规定。质量要求符合《建筑电气工程施工质量验收规范》允许偏差或允许值项目项序1条15.1.1交流单芯电缆不得单独穿于钢导管内第主控第15.1.12条电线穿管2项目第15.1.3爆炸危险环境照明线路的电线、电缆选用和穿管条3
