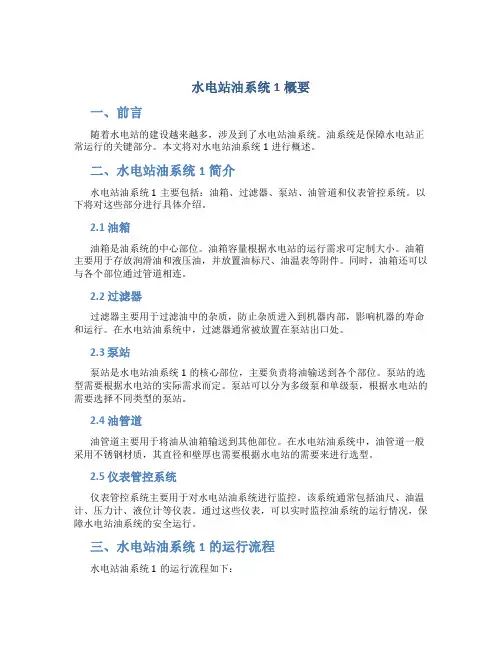

水电站油系统1概要
水电站油系统1概要一、前言随着水电站的建设越来越多，涉及到了水电站油系统。
油系统是保障水电站正常运行的关键部分。
本文将对水电站油系统1进行概述。
二、水电站油系统1简介水电站油系统1主要包括：油箱、过滤器、泵站、油管道和仪表管控系统。
以下将对这些部分进行具体介绍。
2.1 油箱油箱是油系统的中心部位。
油箱容量根据水电站的运行需求可定制大小。
油箱主要用于存放润滑油和液压油，并放置油标尺、油温表等附件。
同时，油箱还可以与各个部位通过管道相连。
2.2 过滤器过滤器主要用于过滤油中的杂质，防止杂质进入到机器内部，影响机器的寿命和运行。
在水电站油系统中，过滤器通常被放置在泵站出口处。
2.3 泵站泵站是水电站油系统1的核心部位，主要负责将油输送到各个部位。
泵站的选型需要根据水电站的实际需求而定。
泵站可以分为多级泵和单级泵，根据水电站的需要选择不同类型的泵站。
2.4 油管道油管道主要用于将油从油箱输送到其他部位。
在水电站油系统中，油管道一般采用不锈钢材质，其直径和壁厚也需要根据水电站的需要来进行选型。
2.5 仪表管控系统仪表管控系统主要用于对水电站油系统进行监控。
该系统通常包括油尺、油温计、压力计、液位计等仪表。
通过这些仪表，可以实时监控油系统的运行情况，保障水电站油系统的安全运行。
三、水电站油系统1的运行流程水电站油系统1的运行流程如下：1.润滑油储存在油箱中2.油泵将润滑油从油箱中抽出，并输送至水轮发电机组的各个润滑点3.液压油也是由油泵抽出，供给水电站闸门和启闭设备使用4.油在使用过程中会不断产生杂质和污物，此时过滤器会过滤这些杂质，防止杂质进入到机器内部，影响机器的寿命和运行5.油管道将油从油箱输送到其他部位，并通过仪表管控系统进行监测四、水电站油系统1的维护为了保障水电站油系统的安全运行，需要对油系统进行定期维护。
以下是几点需要注意的事项：1.定期检查油箱内的存油量，适时添加润滑油和液压油2.定期更换油中使用的过滤器3.定期检查泵站的运转情况，确保泵站能正常运行4.定期检查油管道和仪表管控系统是否正常运行五、水电站油系统1是保障水电站正常运行的关键部分。
水电站的油和供排水系统
水电站供、排水和油系统第一节供水系统的分类和作用一、概述：水电站的供水系统包括技术供水、消防供水及生活供水。
消防供水作用是主厂房、发电机、变压器、油库等处的灭火.生活供水主要为正常生活用水提供水源，如饮用、厕所用水。
二、技术供水的主要作用1.冷却:主要有发电机的推力轴承、导轴承、空气冷却器、水轮机导轴承、主变压器的冷却.(1）推力轴承及导轴承油冷却：机组运行时轴承处产生的机械摩擦损失，以热能形式聚集在轴承中。
由于轴承是浸在透平油中的，油温升高将影响轴承寿命及机组安全，并加速油的劣化.因此,将冷却器浸在油槽内，通过冷却器内的冷水将热量带走，达到将油加以冷却并带走热量的目的.（2）变压器油的冷却：一些水电厂主变压器采用外部水冷式（即强迫油循环水冷式），是利用油泵将变压器油箱内的油送至通入冷却水的油冷却器进行冷却，为防止冷却水进入变压器油中，应使冷却器中的油压大于水压。
（3）发电机冷却：发电机运行时产生电磁损失及机械损失，这些损失转化为热量，影响发电机出力，甚至发生事故，需要及时进行冷却将热量散发出去.大型水轮发电机采用全封闭双闭路自循环空气冷却，利用发电机转子上装设的风扇,强迫空气通过转子线圈，并经定子的通风沟排出.吸收了热量的热空气再经设置在发电机定子外围的空气冷却器,将热量传给冷却器中的冷却水并带走，然后冷空气又重新进入发电机内循环工作，保持定子线圈、转子线圈温度在正常范围，一些小容量的发电机(汉坪咀水电站）转子上没有装设的风扇，但装设上、下挡风板，使冷、热风在密闭的空间内进行交换,热量由空气冷却器带走。
2.润滑:如深井泵橡胶瓦导轴承。
深井泵采用橡胶导轴承,用清洁水来润滑,以防止橡胶导轴承与泵轴形成干摩擦引起磨损甚至烧坏橡胶导轴承。
3.操作：如射流泵工作.4.密封：水轮机的主轴密封包括工作密封和检修密封。
工作密封采用引进一定压力的清洁水源到密封面，保持密封面的稳定接触以封水，同时形成液膜润滑，避免密封胶皮干摩擦引起的磨损.检修密封采用空气围带内通入低压风而使围带膨胀，从四周贴紧旋转部件圆柱面，达到封水的目的.第二节技术供水组成及其供水方式一、技术供水系统的组成技术供水系统由水源（包括取水和水处理设备)、管网、用水设备以及测量控制元件组成。
水电站油系统介绍
水电站油系统介绍在水电厂中，机组调节系统工作时，能量的传递和机组转动部分的润滑与散热等，一般都是用油做介质来完成的，油系统是为水电厂用油设备服务的，油系统由一整套设备组成，它用来完成用油设备的给油，排油及净化处理等工作一、机组透平油系统图。
二、机组绝缘油系统图。
三、油的作用：1、透平油的作用：1）在机组轴承中与瓦间进行润滑。
2）利用冷却水在油中循环带走轴承热量的方法对瓦进行散热。
3）在调速器与球阀控制中进行力矩的传递（或作为操作控制用油）。
2、绝缘油的作用：1）绝缘，对变压器的线圈和线圈之间，线圈和铁芯之间，线圈和外壳之间进行绝缘。
2）散热，变压器油受热后产生对流，对变压器的线圈和铁芯进行散热。
3）防腐，变压器油还能使木材，低等绝缘材料保持原有的化学和物理性能，并且有对金属的防腐作用。
4）熄灭电弧四、油的基本性质及其对运行的影响1.粘度当液体质点受外力作用而相对移动时，在液体分子间产生的阻力称粘度，即液体的内摩擦力2.凝固点油品刚刚失去流动性时的温度称为凝固点3.水分油中水分的来源，一是外界侵入，二是油氧化而生成的。
油中含有水分会助长有机酸的腐蚀能力，加速油的劣化，使油的耐压降低4．绝缘强度在绝缘油中放一对电极，并施加电压，当电压升高到一定数值时，电流突然增大产生火花，这便是绝缘油的击穿，这个开始击穿的电压称击穿电压。
绝缘强度是以标准电压下的击穿电压表示的，绝缘强度是保证设备安全运行的重要条件。
五、油的劣化和净化处理油在运输和贮存过程中，经过一段时间后，由于各种原因改变了油的性质，以致不能保证设备的安全，经济运行，这种变化称为油的劣化。
油劣化的根本原因是油和空气中的氧气起了作用，即油被氧化造成的。
影响油劣化的因素有水分，温度，空气，天然光线，电流及其他不良因素，一般预防油劣化的措施是：消除水分侵入；保持设备正常工况，不使油温过热（根据透平油油温不得高于45℃，绝缘油不得高于65℃）；减少油与空气的接触，防止泡沫形成；避免阳光直接照射；防止电流的作用，油系统设备选用合适的油漆等。

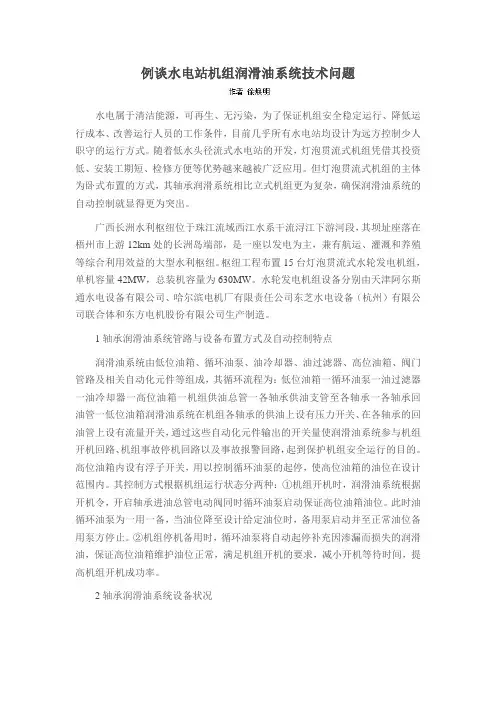

例谈水电站机组润滑油系统技术问题
例谈水电站机组润滑油系统技术问题水电属于清洁能源，可再生、无污染，为了保证机组安全稳定运行、降低运行成本、改善运行人员的工作条件，目前几乎所有水电站均设计为远方控制少人职守的运行方式。
随着低水头径流式水电站的开发，灯泡贯流式机组凭借其投资低、安装工期短、检修方便等优势越来越被广泛应用。
但灯泡贯流式机组的主体为卧式布置的方式，其轴承润滑系统相比立式机组更为复杂，确保润滑油系统的自动控制就显得更为突出。
广西长洲水利枢纽位于珠江流域西江水系干流浔江下游河段，其坝址座落在梧州市上游12km处的长洲岛端部，是一座以发电为主，兼有航运、灌溉和养殖等综合利用效益的大型水利枢纽。
枢纽工程布置15台灯泡贯流式水轮发电机组，单机容量42MW，总装机容量为630MW。
水轮发电机组设备分别由天津阿尔斯通水电设备有限公司、哈尔滨电机厂有限责任公司东芝水电设备（杭州）有限公司联合体和东方电机股份有限公司生产制造。
1轴承润滑油系统管路与设备布置方式及自动控制特点润滑油系统由低位油箱、循环油泵、油冷却器、油过滤器、高位油箱、阀门管路及相关自动化元件等组成，其循环流程为：低位油箱一循环油泵一油过滤器一油冷却器一高位油箱一机组供油总管一各轴承供油支管至各轴承一各轴承回油管一低位油箱润滑油系统在机组各轴承的供油上设有压力开关、在各轴承的回油管上设有流量开关，通过这些自动化元件输出的开关量使润滑油系统参与机组开机回路、机组事故停机回路以及事故报警回路，起到保护机组安全运行的目的。
高位油箱内设有浮子开关，用以控制循环油泵的起停，使高位油箱的油位在设计范围内。
其控制方式根据机组运行状态分两种：①机组开机时，润滑油系统根据开机令，开启轴承进油总管电动阀同时循环油泵启动保证高位油箱油位。
此时油循环油泵为一用一备，当油位降至设计给定油位时，备用泵启动并至正常油位备用泵方停止。
②机组停机备用时，循环油泵将自动起停补充因渗漏而损失的润滑油，保证高位油箱维护油位正常，满足机组开机的要求，减小开机等待时间，提高机组开机成功率。
水电站厂房内的辅助设备
• 6.屋顶高程▽屋 • 屋顶高程应根据屋顶结构尺寸和形式确定，
并应满足起重机部件安装与检修、厂房吊 顶和照 明设施布置等要求。 • ▽屋=▽C+h12+h13+屋面系统厚度 • h12小车高度；h13为检修吊车需要在小车上 方留有的距离，一般取 0.5m左右。 • 屋面系统厚度（梁、屋面板、保温层、隔热 层、防水层等等）
• (4) 吊车标准宽度Lk: 当宽度基本确定后，最后要根据尺寸相近的吊车标准 宽度Lk验证，厂房宽度必须满足吊车安装的要求。
(三) 主厂房的高度 及各层高程的确定
• 水轮机安装高程是水电站厂房的控制高程， 首先要确定水轮机的安装高程▽T（在第二章 已径讲过）。
• 水轮机的安装高程确定以后，就可以依据结 构和设备的布置要求确定各层高程了。
• 2．尾水管地板高程: ▽F • ▽F= ▽T-b0/2-h • b0:导叶高度；h: 尾水管高度
• 尾水管地板高程减去尾水管底板混凝土厚度得主厂房基础开挖高程 • 3. 水轮机层地面高程 ▽1 • ▽1= ▽T+h4 • h4:蜗壳进口半径+蜗壳顶部混凝土层厚度。金属蜗壳顶部混凝土一般
不低于1.0m，混 凝土蜗壳顶板厚根据结构计算决定。
第四节 水电站厂房内的辅助设备
辅助设备主要有：调速系统、技术 供水系统、排水系统、油压系统、
气系统和起重设备。
一、调速系统
• 一、调速系统 • 作用: 根据电力系统要求自动调整机组的出力
，同时使机组保持一定的额定转速。 • 组成: 调速器柜、作用筒(接力器)、油压装置
。三部分之间用管路联系。 • 1．调速器柜。调速柜的外形尺寸一般为方形
• L0尾 =B+ 2△2
（3）发电机外形尺寸
水电站-油气水系统
第一节油系统一、油系统的作用及基本组成1、油系统的作用油系统是水电站主要辅助系统之一，大型水电站用油量可达数百吨乃至数千吨，中小型水电站也有数十吨到数百吨。
为了保证如此大量的油经常处于良好状态，以完成其各种任务，需要有油供应维护设备组成的油系统。
油系统设置的作用如下：（1)接收新油：接收新油包括接收新油和取样试验。
水电站用油可以用油槽车或油桶运来，接收新油采用自流或压力输送的方式，视该电站储油罐的位置高程而定。
每次到的新油,一律要按相应油类标准进行全面试验。
（2）储备净油：在油库随时储存有合格的、足够的备用油，以便万一发生事故需要全部换用净油，或者设备正常运行的损耗补充。
（3）给设备充油：对新装机组、设备大修后或设备中排出劣化油后，需要充油。
（4）向运行设备添加油：油系统在运行中由于下列原因油量不断的损耗，而需要添油:油的蒸发和飞溅;油罐和管件不严密处的漏油;定期从设备中清除沉淀物和水分；从设备中取油样。
(5）从设备中排出污油：设备检修时,应将设备中的污油通过排油管用油泵或自流排到油库的运行油罐里.（6）油的监督、维护和取样化验：对新油进行分析鉴定是否符合国家规定标准;对运行油进行定期抽样化验，观察其变化情况,判断运行设备是否安全；新油、再生油、污油进入油库时，都要试验记录，所有进入油库的油在注入油罐前均需要通过压滤机或真空滤油机,以保证输油管和储油罐的清洁;对油系统进行技术管理,提高运行水平.（7）油的净化处理。
（8）废油的收集及处理：废油需要按牌号分别收集、储存于专用的油罐中，不允许废油与润滑脂相混，以免再生时带来困难,废油应尽快送到油务管理部门进行再生处理。
2、油系统的组成水电站油系统对电站安全、经济运行有着重要的意义。
油系统是用管网将用油设备与储油设备、油处理设备连接成一个油务系统.油系统由以下部分组成: （1）油罐：储存临时的废油和净油以及当机组检修时、油净化时的油；（2)油处理设备：设有净油设备及输送设备如油泵、压力滤油机、滤纸烘箱、真空净油机、真空泵、油过滤器等；（3)油化验设备：设有化验仪器、设备、药物等;（4）油吸附设备：用于变压器的硅胶吸附器；(5）管网：油系统设备及用户连接起来的管道系统；（6）测量及控制元件：用以监视和控制用油设备的运行情况；元件有温度信号器、压力信号器、油位信号器、油混水信号器等。
水电站油气系统及进水阀
情景8 水电站油、气系统及进水阀8.1 水电站油系统8。
1.1 水电站用油的种类和作用水电站机电设备在运行中，如调速器操作，机组及辅助设备润滑,电气设备绝缘和消弧等,都需要各种性能的油品。
由于设备的工作条件和要求不同，使用油的种类和作用也不同.水电站用油通常分为润滑油和绝缘油两大类。
1。
润滑油常用的润滑油有以下几种：（1)透平油（又称汽轮机油)。
它的粘度适中，可在机组的运动件与约束件之间的间隙中形成油膜，以油膜的液体摩擦代替了固体之间的干摩擦，从而降低了摩擦系数;同时由于油的流动性，还可将摩擦产生的热量以对流的方式携带出来，与空气或冷却水进行热量交换。
可见，透平油在机组轴承的运行中同时起到润滑和散热两种作用。
调速器和其它液压操作设备的用油也是透平油,它在这些设备中还有着传递能量的功用。
（2)机械油（俗称机油）.粘度较大，供电动机、水泵、机修设备和起重机等润滑用.（3）压缩机油。
除供活塞式空气压缩机润滑外，还承担活塞与气缸壁间的密封作用。
它能在温度t≤180℃的高温下正常工作。
（4）润滑脂（俗称黄油)。
供滚动轴承及机组中具有相对运动部件之间的润滑.也对机组部件起防锈作用.2. 绝缘油绝缘油主要用于水电站电气设备中，油的绝缘性能远比空气好并可吸收和传递电气设备运行时产生的大量热量；绝缘油还可将断路器(也称油开关）断开负载时产生的电弧熄灭，故绝缘油的作用为散热、绝缘和消弧。
绝缘油主要有以下两类：（1）变压器油.用于变压器及电流、电压互感器,起到绝缘和散热作用。
（2）开关油。
用于断路器，有绝缘和消弧作用。
以上述各类油中，以透平油和变压器油用量最大,为水电站的主要用油。
8。
1.2 油的基本性质水电站用油要起到前述作用，保证设备正常运行，其基本性质至关重要.现将润滑油和绝缘油最重要的性质及性能指标介绍如下。
1. 物理性质（1）粘度。
液体质点受外力作用而相对移动时,在液体分子之间产生阻力的大小称为粘度。
粘度是流体抵抗变形的性质，也是粘稠的程度。
水电站-油气水系统
第一节油系统一、油系统的作用及基本组成1、油系统的作用油系统是水电站主要辅助系统之一，大型水电站用油量可达数百吨乃至数千吨，中小型水电站也有数十吨到数百吨。
为了保证如此大量的油经常处于良好状态，以完成其各种任务，需要有油供应维护设备组成的油系统。
油系统设置的作用如下：（1）接收新油：接收新油包括接收新油和取样试验。
水电站用油可以用油槽车或油桶运来，接收新油采用自流或压力输送的方式，视该电站储油罐的位置高程而定。
每次到的新油，一律要按相应油类标准进行全面试验。
（2）储备净油：在油库随时储存有合格的、足够的备用油，以便万一发生事故需要全部换用净油，或者设备正常运行的损耗补充。
（3）给设备充油：对新装机组、设备大修后或设备中排出劣化油后，需要充油。
（4）向运行设备添加油：油系统在运行中由于下列原因油量不断的损耗，而需要添油：油的蒸发和飞溅；油罐和管件不严密处的漏油；定期从设备中清除沉淀物和水分；从设备中取油样。
（5）从设备中排出污油：设备检修时，应将设备中的污油通过排油管用油泵或自流排到油库的运行油罐里。
（6）油的监督、维护和取样化验：对新油进行分析鉴定是否符合国家规定标准；对运行油进行定期抽样化验，观察其变化情况，判断运行设备是否安全；新油、再生油、污油进入油库时，都要试验记录，所有进入油库的油在注入油罐前均需要通过压滤机或真空滤油机，以保证输油管和储油罐的清洁；对油系统进行技术管理，提高运行水平。
（7）油的净化处理。
（8）废油的收集及处理：废油需要按牌号分别收集、储存于专用的油罐中，不允许废油与润滑脂相混，以免再生时带来困难，废油应尽快送到油务管理部门进行再生处理。
2、油系统的组成水电站油系统对电站安全、经济运行有着重要的意义。
油系统是用管网将用油设备与储油设备、油处理设备连接成一个油务系统。
油系统由以下部分组成：（1）油罐：储存临时的废油和净油以及当机组检修时、油净化时的油；（2）油处理设备：设有净油设备及输送设备如油泵、压力滤油机、滤纸烘箱、真空净油机、真空泵、油过滤器等；（3）油化验设备：设有化验仪器、设备、药物等；（4）油吸附设备：用于变压器的硅胶吸附器；（5）管网：油系统设备及用户连接起来的管道系统；（6）测量及控制元件：用以监视和控制用油设备的运行情况；元件有温度信号器、压力信号器、油位信号器、油混水信号器等。
水电厂和火电厂的设备及作用
见习部分参考资料（1）油、水、风管道分别漆以什么颜色来区别？油：红进黄出水：蓝色和绿色风：淡蓝色/白色（2）悬式绝缘子：类型：X—4.5时，35kV>3片、110kV>7 片，220kV>13片，330Kv>19片，500kV>24片。
耐张杆塔绝缘子串的个数一般比同电压级的直线杆塔绝缘子串个数多1~2个。
（3）水轮机调速系统、油系统、供水系统、气压系统的作用。
A.调速系统：调节水轮机的转速，保持发电机输出交流电的频率稳定在一定的范围（国家对正常运行的发电机频率波动又严格的要求）a.油系统：分为透明油系统和绝缘油系统透明油用途：主要是轴承用油和油压装置用油。
在轴承中起润滑和冷却作用，防温度过高发生烧瓦事故；在油压装置包括调速器油压装置和主阀油压装置，起传递压能作用。
绝缘油：在变压器中起绝缘和冷却作用。
B.供水系统：分为技术供水和消防供水、生活用水三部分。
技术供水的用户（中小型水电站）A.机组轴承冷却用水、B.发电机空气冷却器用水、C.水冷式空压机用水、D.橡胶轴承冷却润滑用水。
C.气系统：分为低压气系统和高压气系统（低压0.7MPa\高压2.5MPa）低压气系统用途：a.制动刹车用气（当转速降低到额定转速的２５％～３５％时必须投入制动风闸刹车）、b.调相压用气、c.空气围带用气（密封用气）、d.风动用气。
高压气系统用途：主要有主阀油压装置的压力油箱补气和大中型调速器油压装置的压力油箱补气。
为了保证机组安全运行，压力油箱必须保持1/3容积的油、2/3容积的气（4）水冷壁，下降管、汽包、过热器、省煤器的作用是什么？A.水冷壁的作用：通过热辐射方式将水变成蒸汽，保护炉墙防止炉墙及受热面结渣。
B.下降管的作用：连接汽包和下联管C.汽包的作用：加热汽化过热的连接枢纽，有一定的储水储气容积，有一定的储热容量，有适应负荷骤变的能力。
D.过热器的作用：将饱和蒸汽加热成过饱和蒸汽。
E.省煤器的作用：提高水温，降低尾烟气温度，提高效率（回收烟气余热，对管内的锅炉给水进行预热，节省燃料），改善汽包的工作条件。
水电站辅助设备油、气、水系统
1
引言
水电站设备分为主机和辅辅助设备两 大类，辅助设备运行的好坏，将直接影响 到主机的运行，辅助设备包括油、水、气 系统和其他的一些设备。水系统包括技术 供水系统和排水系统，气系统包括中压 （2.5MPa）和低压（0.7MPa）两个等级。 由于都是液体，使用时必须要有容器、输 送的管道、控制的阀门和监控的装置等。
12
排水系统
组成：主要是水泵及管道等。 水电站的排水可分为生产用水排水、渗
漏排水和检修排水三大类。
13
。 （3）油化验室：设有化验仪器、设备、药物等。 （4）油再生设备：水电站通常只设置吸附器。 （5）管网：将用油设备与油处理室等各部分连接起来组成油务系
统。 （6）测量及控制元件：用以监视和控制用油设备的运行情况。如
温度计、液位信号计、油混水信号器、示流信号计等。
6
常用的润滑油
(1)透平油－供机组轴承润滑及调速系统、进水 阀等液压操作用。
（4） 用气设备，如油压装置压力油罐、制动闸、风动 工具等。
10
水系统
技术供水系统由水源、管网、用水设备以及测量元件等组成。 水源：由取水设备（如水压不够，应设水泵升压）、水处理设备
（如沉淀池、过滤器等）组成，为完成技术供水系统的任务而准 备好水量、水压、水温、水质都符合要求的技术用水。 管网：由取水干管、支管及管路附件等组成。干管直径较大，把 水引到厂内用水区。支管直径较小，把水从干管引向用水设备。 管路附件包括弯头、三通、法兰等，是管网不可缺少的组成部分 。管网分树枝状管网及环状管网两种。水电站普遍采用树枝状管 网，管网中水不循环，用后即排走。这种管网简单经济，容易计 算，但供水可靠性较差。环状管网则与此相反。
水电站油系统技术培训
➢ 油系统的组成
一、油系统的组成 油系统：是将贮油设备、用油设备、管网及油处理设备
连接成一个系统。 油系统通常分为:供机组运行和液压操作用的透平油系
统和供变压器断路器等电气设备使用的绝缘油系统。 油系统一般有以下几局部组成： (1)油罐。 (2)油处理设备：油泵、压力滤油机、真空滤油机、真
空泵、油过滤器等。 (3)油化验设备：化验仪器、设备和药物等。 (4)油吸附设备。硅胶吸附器。 (5)管网：油系统设备及用户连接起来的管道系统。
➢ 油系统的故障处理
3、压力油罐油位高
压力油罐出现高油位，可能是由于油位开关信号回路故障、 压力油罐有漏气现象或补气回路不正常而造成漏气等。当压力 油罐出现高油位时，应采取如下措施使其恢复到正常水平·
(1)检查实际油位上下，确认是否为油位开关或信号回路故障， 假设是应及时通知维护更换和处理;
(2)检查油罐压力是否较低而导致油泵较长时间运行，假设是那 么应向压力油罐进行补气:
径向力不平衡、流动脉动大、噪声大、效率低，零件的 互换性差，磨损后不易修复，不能做变量泵用。
➢ 油泵的构造、工作原理
2、螺杆泵 双螺杆泵与齿轮泵十分相似，一个螺杆转动，带动另一个
螺杆，液体被拦截在啮合室内，沿杆轴方向推进，然后被挤向 中央排出。
➢ 油泵的构造、工作原理
螺杆泵的优点： 〔1〕压力和流量范围宽阔。压力约在3.4-340千克力/cm 2，流
➢ 透平油、绝缘油的作用
二、绝缘油的作用
绝缘油在设备中的作用是绝缘，散热和消弧。
1、绝缘作用。由于绝缘油的绝缘强度约为空气的6倍，因而 用绝缘油来作为绝缘介质，可以大大提高电气设备运行的可 靠性，并可缩小设备尺寸，使得设备结构紧凑。
2、散热作用。变压器等设备运行时，线圈通过强大的电流， 损耗的功率将产生大量的热，假设不及时将这些热量散发出 来，温升过高将损害线圈绝缘，甚至烧毁变压器。通过绝缘 油把这局部热量吸收，由于温差对流作用可使之产生内循环 流动，把这局部热量传至外壳散发，以保证变压器的正常运 行。
水电站 油气水系统
第一节油系统一、油系统的作用及基本组成1、油系统的作用油系统是水电站主要辅助系统之一，大型水电站用油量可达数百吨乃至数千吨，中小型水电站也有数十吨到数百吨。
为了保证如此大量的油经常处于良好状态，以完成其各种任务，需要有油供应维护设备组成的油系统。
油系统设置的作用如下：（1）接收新油：接收新油包括接收新油和取样试验。
水电站用油可以用油槽车或油桶运来，接收新油采用自流或压力输送的方式，视该电站储油罐的位置高程而定。
每次到的新油，一律要按相应油类标准进行全面试验。
（2）储备净油：在油库随时储存有合格的、足够的备用油，以便万一发生事故需要全部换用净油，或者设备正常运行的损耗补充。
（3）给设备充油：对新装机组、设备大修后或设备中排出劣化油后，需要充油。
（4）向运行设备添加油：油系统在运行中由于下列原因油量不断的损耗，而需要添油：油的蒸发和飞溅；油罐和管件不严密处的漏油；定期从设备中清除沉淀物和水分；从设备中取油样。
（5）从设备中排出污油：设备检修时，应将设备中的污油通过排油管用油泵或自流排到油库的运行油罐里。
（6）油的监督、维护和取样化验：对新油进行分析鉴定是否符合国家规定标准；对运行油进行定期抽样化验，观察其变化情况，判断运行设备是否安全；新油、再生油、污油进入油库时，都要试验记录，所有进入油库的油在注入油罐前均需要通过压滤机或真空滤油机，以保证输油管和储油罐的清洁；对油系统进行技术管理，提高运行水平。
（7）油的净化处理。
（8）废油的收集及处理：废油需要按牌号分别收集、储存于专用的油罐中，不允许废油与润滑脂相混，以免再生时带来困难，废油应尽快送到油务管理部门进行再生处理。
2、油系统的组成水电站油系统对电站安全、经济运行有着重要的意义。
油系统是用管网将用油设备与储油设备、油处理设备连接成一个油务系统。
油系统由以下部分组成：（1）油罐：储存临时的废油和净油以及当机组检修时、油净化时的油；（2）油处理设备：设有净油设备及输送设备如油泵、压力滤油机、滤纸烘箱、真空净油机、真空泵、油过滤器等；（3）油化验设备：设有化验仪器、设备、药物等；（4）油吸附设备：用于变压器的硅胶吸附器；（5）管网：油系统设备及用户连接起来的管道系统；（6）测量及控制元件：用以监视和控制用油设备的运行情况；元件有温度信号器、压力信号器、油位信号器、油混水信号器等。
水电站的油和供排水系统
水电站的油和供排水系统水电站是一种将水的能量转化为电的设施，其内部分布着各种复杂的系统，其中包括油和供排水系统。
本文将介绍水电站的油和供排水系统。
油系统水电站的油系统主要用来润滑水轮发电机组，从而延长其使用寿命。
油系统由油槽、油泵、过滤器、油箱等部件组成。
油槽油槽是存放润滑油的容器，通常位于水轮发电机组上方。
油槽通常是钢板焊接而成，表面涂有耐腐蚀的涂料。
油泵油泵主要用于将存放在油槽中的润滑油运送到水轮发电机组中。
油泵通常采用柱塞泵，具有大流量、高压力的特点。
过滤器过滤器用来过滤油中的杂质和颗粒，以防止这些物质对水轮发电机组造成损伤。
过滤器通常采用粗滤和细滤两种方式，粗滤过滤器采用双层网眼，细滤过滤器采用布料过滤。
油箱油箱是存放润滑油的容器，通常安装在水轮发电机组下方，与油槽通过油管相连接。
油箱通常是钢板焊接而成，具有防水、防腐蚀等特性。
供排水系统供排水系统是水电站的重要组成部分，其主要作用是将水流注入水轮，生成运动能，从而驱动发电机组发电。
供排水系统由进水口、进水阀门、水轮、排水口等部件组成。
进水口进水口是指将水引入水电站的地点，通常是在河道、湖泊或水库中。
进水口通常采用射流式或溢流式结构。
进水阀门进水阀门用于控制水的流量和水压，防止水轮受损。
进水阀门通常是依据所需的控制水流量和水压来设计的。
水轮水轮是利用水的运动能进行发电的装置，分为垂直轴水轮和水平轴水轮两大类型。
水轮的转动由水的流动进行驱动，从而驱动发电机组输出电能。
排水口排水口是指将水流排出水电站的地点，通常是在水轮下游处。
排水口结构也分为各种类型，通常是依据所需的排水能力和对环境的影响程度来设计的。
水电站作为一种重要的能源设施，其油和供排水系统是保证其电力输出稳定性和使用寿命的重要组成部分。
要保证水电站的油和供排水系统的高效运行，需要对其进行定期检查和维护。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
十、油系统
1.油在水电站中的主要作用是什么？
水电站中油主要有两方面的作用。
一是透平油，其主要作用是润滑、散热和液压操作；二是绝缘油，其主要作用是绝缘、散热和消弧。
2.水电站用油的基本种类有哪些？
水电站的机电设备在运行中由于设备特性、要求和工作条件不同，需要使用各种特性的油品，大致有润滑油和绝缘油两大类。
(l) 润滑油：
1) 透平油：一般有HU－22、HU－30、HU－46、HU－57四种。
2) 机械油：一般有HJ－10、HJ－20、HJ－30等三种。
3) 压缩机油：有HS－13、HS－19两种。
4) 润滑脂。
即俗称的黄油。
(2) 绝缘油：
1) 变压器油：一般常用的有DB－10、DB－25两种。
2) 开关油：常用的为DU－45。
3) 电缆油：常用的有 DL－38、DL－66、DL－110三种。
3.油净化处理的主要方法有哪些？
根据被污染程度的不同，油可分为污油和废油。
污油：轻度劣化或被水和机械杂质污染了的油，经过简单的机械净化方法处理后仍可使用。
废油：深度劣化变质的油，不能用简单的机械净化方法恢复其原有性质，只有采用化学法或物理学法才能使油恢复原有的物理、
化学性质，此法称为油再生。
常用的机械净化方法有：
(1)沉清：油长期处于静止状态，油中的水分和机械杂质随时间推移而逐渐挥发和沉降下来。
其优点是设备简单、便宜，对油没
有损害。
缺点是所需时间很长，净化不完全，有些酸质和可溶性杂质等不能除去。
(2)压力过滤：使油加压通过滤纸，利用滤纸毛细管的吸附及阻挡作用使水分、机械杂质与油分开。
(3)真空过滤；根据油、水的汽化温度不同，将油加热以提高油温到50～70℃，压向真空罐内，使其雾化。
这时油、水分和气体得到分离。
再用真空泵将蒸汽和气体吸出来，达到脱气除水的目的。
其缺点是不能清除机械杂质。
4.运行油再生应注意哪几个问题？
(1) 进行运行油的再生，能充分发挥运行中油的维护作用，使运行油长期保持良好的质量。
当油已劣化进行运行中油再生工作时，要在酸价较低的情况下才允许进行。
若油的酸价较高，不但得不到良好的结果，反而会使油系统中产生大量的油泥沉淀物。
所以运行中油的酸价愈小，进行油的再生就愈安全。
(2) 吸附剂的粒子不可过小，应采用 3－8mm的粗孔粒子。
吸附剂的用量为油量的0.5％～1.5％。
另外，要将吸附剂中的气体清除后方可使用。
(3) 透平油再生前，要将油中水分清除掉，否则影响再生效果和经济性。
(4) 吸附器的安装应尽量减少管道的弯曲，油系统应保证正常循环。
5.设置油系统的主要作用有哪些？
设置油设备的主要作用有以下几个方面：
(l) 接受新油：包括接受新油和取样试验。
接受新油采用自流或压力输送的方式。
每次新到油，一般要按透乎油和绝缘油的标准进行全部试验。
(2) 贮备净油：贮存合格的、足够的备用油，以便事故需要全部换油或正常损耗补充。
(3) 给设备充油：对新装机组、设备大修后或设备中排出劣化油后需要充油。
(4) 向运行设备加油：对运行设备中的油损耗进行适量的添油。
(5) 从设备中排出污油：设备检修时，将设备中的污油排到油库的运行油槽中。
(6) 污油的纯净处理：对污油通过压滤机或真空滤油机除去油中的水分和机械杂质。
(7) 油的监督与维护：对新油进行监测分析，对运行油进行定期检验。
(8) 废油的收集及保存：废油按牌号分别收集，贮存于专用的油槽中，送油务管理部门进行再生。
6.油系统由哪些部分组成？
油系统是用管网将用油设备与贮油设备、油处理设备连接成一个油务系统。
其组成包括：
(1) 油库：放置各种油槽及油池。
(2) 油处理室：设有净油及输送设备。
如油泵、压滤机、烘箱、真空滤油机等。
(3) 油化验室：设有化验仪器、设备、药物等。
(4) 油再生设备：水电站通常只设置吸附器。
(5) 管网：将用油设备与油处理室等各部分连接起来组成油务系统。
(6) 测量及控制元件：用以监视和控制用油设备的运行情况。
如温度信号器、油位信号器、油水混合信号器等。
7.油系统防火的基本要求有哪些？
(1) 油库与其他建筑物的防火安全距离：至邻近房屋的距离不小于 20m；至生产性的建筑物不小于20m；至铁路中心线的距离不小于50m；至卸油、装油专用铁路中心线距离不小于12m；至公共汽车公路的土基边缘不小于15m；对于地下油库，上述距离可缩小50％。
半地下油库上述距离可缩小25％。
(2) 水电站油库可不设事故油地，但油系统的设备布置应符合如下要求：
l) 厂内油库不得超过两个，单个油库的油罐总容积不得超过200m3
2) 油库、油处理室宜设有两个安全出口，安全出口应设置向外开的防火门。
3) 油库、油处理室之间及与其他房间之间应用防火墙隔开，油库的安全出口应用20～30cm高的门坎。
油库内应有油、水排出措施。
油库宜采用水喷雾灭火装置，也可同时采用其他灭火设施。
4) 油库、油处理室应用独立的通风系统，并安装有每小时换气次数不少于 6次的防爆通风设备。
照明采用防爆灯具。
5) 油槽的顶部和油处理室的天花板上应设有防火水喷雾头，其操作阀应放在室外安全的地方。
