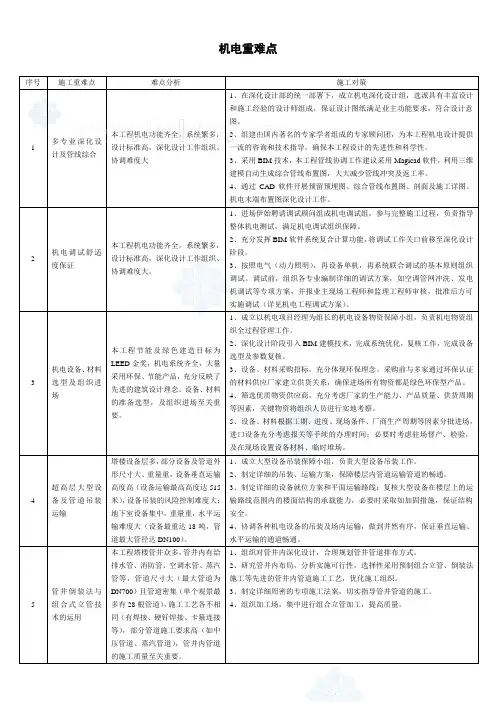

机电重难点

序号施工重难点难点分析施工对策

1 多专业深化设

计及管线综合

本工程机电功能齐全，系统繁多，

设计标准高，深化设计工作组织、

协调难度大

1、在深化设计部的统一部署下，成立机电深化设计组，选派具有丰富设计

和施工经验的设计师组成，保证设计图纸满足业主功能要求，符合设计意

图。

2、组建由国内著名的专家学者组成的专家顾问团，为本工程机电设计提供

一流的咨询和技术指导，确保本工程设计的先进性和科学性。

3、采用BIM技术，本工程管线协调工作建议采用Magicad软件，利用三维

建模自动生成综合管线布置图，大大减少管线冲突及返工率。

4、通过CAD软件开展预留预埋图、综合管线布置图、剖面及施工详图、

机电末端布置图深化设计工作。

2 机电调试舒适

度保证

本工程机电功能齐全，系统繁多，

设计标准高，深化设计工作组织、

协调难度大。

1、进场伊始聘请调试顾问组成机电调试组，参与完整施工过程，负责指导

整体机电测试，满足机电调试组织保障。

2、充分发挥BIM软件系统复合计算功能，将调试工作关口前移至深化设计

阶段。

3、按照电气（动力照明），再设备单机，再系统联合调试的基本原则组织

调试。调试前，组织各专业编制详细的调试方案，如空调管网冲洗、发电

机调试等专项方案，并报业主现场工程师和监理工程师审核，批准后方可

实施调试（详见机电工程调试方案）。

3 机电设备、材料

选型及组织进

场

本工程节能及绿色建造目标为

LEED金奖，机电系统齐全，大量

采用环保、节能产品，充分反映了

先进的建筑设计理念。设备、材料

的准备选型，及组织进场至关重

要。

1、成立以机电项目经理为组长的机电设备物资保障小组，负责机电物资组

织全过程管理工作。

2、深化设计阶段引入BIM建模技术，完成系统优化，复核工作，完成设备

选型及参数复核。

3、设备、材料采购招标，充分体现环保理念。采购前与多家通过环保认证

的材料供应厂家建立供货关系，确保进场所有物资都是绿色环保型产品。

4、筛选优质物资供应商，充分考虑厂家的生产能力、产品质量、供货周期

等因素，关键物资将组织人员进行实地考察。

5、设备、材料根据工期、进度、现场条件、厂商生产周期等因素分批进场，

进口设备充分考虑报关等手续的办理时间；必要时考虑驻场督产、检验，

及在现场设置设备材料、临时堆场。

4 超高层大型设

备及管道吊装

运输

塔楼设备层多，部分设备及管道外

形尺寸大、重量重，设备垂直运输

高度高（设备运输最高高度达515

米），设备吊装的风险控制难度大；

地下室设备集中，重量重，水平运

输难度大（设备最重达18吨，管

道最大管径达DN100）。

1、成立大型设备吊装保障小组，负责大型设备吊装工作。

2、制定详细的吊装、运输方案，保障楼层内管道运输管道的畅通。

3、制定详细的设备就位方案和平面运输路线；复核大型设备在楼层上的运

输路线范围内的楼面结构的承载能力，必要时采取如加固措施，保证结构

安全。

4、协调各种机电设备的吊装及场内运输，做到井然有序，保证垂直运输、

水平运输的通道畅通。

5 管井倒装法与

组合式立管技

术的运用

本工程塔楼管井众多，管井内有给

排水管、消防管、空调水管、蒸汽

管等，管道尺寸大（最大管道为

DN700）且管道密集（单个观景最

多有28根管道），施工工艺各不相

同（有焊接、硬钎焊接、卡箍连接

等），部分管道施工要求高（如中

1、组织对管井内深化设计，合理规划管井管道排布方式。

2、研究管井内布局，分析实施可行性，选择性采用预制组合立管、倒装法

施工等先进的管井内管道施工工艺，优化施工组织。

3、制定详细周密的专项施工法案，切实指导管井管道的施工。

4、组织加工场，集中进行组合立管加工，提高质量。

压管道、蒸汽管道），管井内管道

的施工质量至关重要。

6

超长距大截面

高压电缆竖井

敷设

电气专业部分竖井电缆竖向敷设

长度长，截面大重量重，敷设要求

高，造成施工难度大。（最大整根

电缆长达460米，高压电缆，重约

4.5吨）

1、由机电技术负责人及专业工长组成树精超长电缆敷设技术保障小组，做

好指导工作。

2、采用先进工艺及专利技术进行电缆敷设，如引进上海环球项目电缆的专

利产品及施工技术。

3、编制超长电缆专项方案，并组织相关人员评审。

4、根据电缆参数精确计算管线的重量，选择合理安装机具及施工方案，施

工时有专人旁站监督，保证通讯、照明、洞口防护、人员防护措施到位。（详

见超长截面电缆竖向辐射方案）

7

高档写字楼及

超五星级酒店

机电设备的声

学控制

本工程为高档写字楼及超五星级

酒店，作为大型的对外服务建筑，

营造舒适安静的使用环境，是保证

工程品质的关键。

1、设备选型时选用振动小、噪声低的设备。

2、从设备安装，风管的制作安装以及风管漏风量，风阀的严密性及操作灵

活性，风口与风管连接等方面进行全方面控制，以满足系统运行噪声的要

求。

3、所有机械设备都将采用减震装置，以减轻设备振动的传播；所有减振装

置由专业厂家根据设备的各项参数设计制造，以达到最佳的减震效果。

4、施工完成后进行实地检测、验证。（详细见消声减震方案）
