六氟化硫和气体绝缘电气设备
DL／T 1986—2019 六氟化硫混合气体绝缘设备气体检测技术规范
4 检测项目、检测周期和检测方法
混合气体绝缘设备气体检测项目、检测周期和检测方法见表 1。
表 1 混合气体绝缘设备气体的检测项目、检测周期和检测方法
序号
检测项目
检测周期
检测方法
1
DL / T 996 — 2019
1
混气比
1 次/年和必要时
传感器法、气相色谱法
2
湿度
பைடு நூலகம்
冷凝露点法、电阻电容法（DL/T 506）
按照检测仪器的要求连接管路，采用导入式取样，冲洗管路 3 min~5 min 后取样检测。
5.2 实验室分析取样
按照 DL/T 1032 中的相关规定执行。
6 检测
6.1 混气比检测
6.1.1 传感器法
6.1.1.1 方法概要
利用 SF6 和另一种气体的导热系数或红外吸收特性的差异，采用热导或红外传感器检测 混合气体的混气比；同时采用电化学传感器检测气体中的 O2 含量。检测流程见图 1。
说明：
1、2 ——流量调节阀 3、4 ——流量传感器 5 ——热导或红外传感器 6 ——氧气传感器 7、8 ——氧气传感器保护阀 9 ——旁路调节阀 10 ——尾气收集装置
图 1 检测流程示意图
6.1.1.2 仪器要求
传感器法混气比检测仪，应具备下列条件： a） 检测组分： SF6、O2； b） 传感器类型：SF6 检测宜采用热导或红外传感器，O2 检测宜采用电化学传感器；
3 术语和定义
下列术语和定义适用于本文件。
3.1
SF6 混合气体 SF6 gas mixture SF6 气体与另一种气体按一定比例混合的绝缘气体。
3.2
SF6 混合气体绝缘设备 SF6 gas mixture insulated equipment 使用 SF6 混合气体作为绝缘介质的电气设备。
六氟化硫组合电器的性能特点及其在电气设备中的应用
六氟化硫组合电器的性能特点及其在电气设备中的应用六氟化硫（SF6）是一种重要的绝缘介质，被广泛应用于电气设备中。
它具有许多独特的性能特点，使其成为理想的绝缘材料。
本文将介绍六氟化硫组合电器的性能特点，并探讨其在电气设备中的应用。
第一，六氟化硫具有优异的绝缘性能。
六氟化硫是一种无色、无臭、无毒的气体，可以有效地阻止电流的流动。
由于其高电压承受能力和抗电弧性能，它被广泛用作高压电器中的绝缘介质。
与其他绝缘材料相比，六氟化硫的击穿电压和电弧电压远远高于空气，使其在电力传输和分配系统中具有显著的优势。
第二，六氟化硫具有良好的热稳定性。
六氟化硫分子结构稳定，能够在高温环境中长时间工作而不分解。
它的热导率较低，可以有效地抑制设备的过热现象。
因此，六氟化硫在需要长时间连续运行的电气设备中非常适用。
第三，六氟化硫具有优异的化学惰性。
六氟化硫是一种高度稳定的化合物，在常见的化学物质中几乎不发生反应。
这种化学惰性使得六氟化硫能够在恶劣的环境条件下使用，如高湿度、腐蚀性气体等。
此外，六氟化硫不易被水分吸收，不会形成湿气，从而降低设备的绝缘性能。
第四，六氟化硫具有较高的电气导热性能。
相比于空气作为绝缘介质，六氟化硫具有更高的热导率，能够更快地将设备中产生的热量传导出去。
这种优势可以提高设备的可靠性和工作效率，并延长设备的使用寿命。
在电气设备中，六氟化硫被广泛应用于各种高压断路器、扼流圈、相隔离开关和其他高压设备中。
其中最常见的应用是高压断路器。
六氟化硫充当断路器的灭弧介质，能够迅速熄灭开断时产生的电弧，保护设备和人员的安全。
与其他灭弧介质相比，六氟化硫能够处理更高的电流和更高的电压，因而广泛应用于电力系统中。
此外，六氟化硫还被用作电气设备的绝缘填充物。
它可以填充在设备的隔离器中，提供良好的绝缘性能，并确保设备在高电压下的正常工作。
六氟化硫的化学惰性和热稳定性使其具有出色的绝缘性能，而且可以适应不同的工作环境。
尽管六氟化硫在电气设备中得到了广泛应用，但也存在一些潜在的问题。

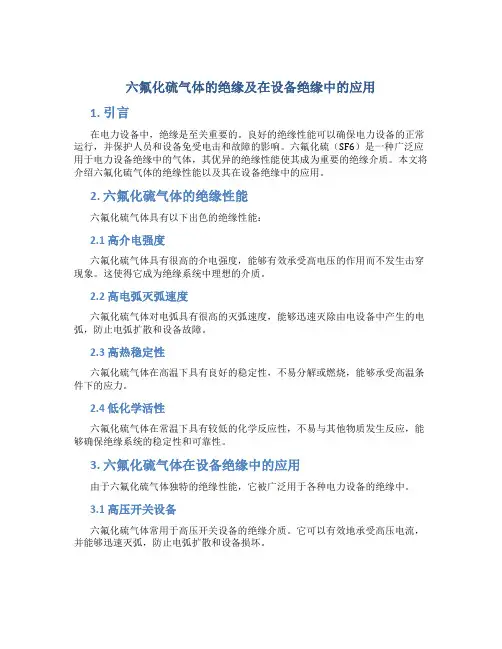

六氟化硫气体的绝缘及在设备绝缘中的应用
六氟化硫气体的绝缘及在设备绝缘中的应用1. 引言在电力设备中，绝缘是至关重要的。
良好的绝缘性能可以确保电力设备的正常运行，并保护人员和设备免受电击和故障的影响。
六氟化硫（SF6）是一种广泛应用于电力设备绝缘中的气体，其优异的绝缘性能使其成为重要的绝缘介质。
本文将介绍六氟化硫气体的绝缘性能以及其在设备绝缘中的应用。
2. 六氟化硫气体的绝缘性能六氟化硫气体具有以下出色的绝缘性能：2.1 高介电强度六氟化硫气体具有很高的介电强度，能够有效承受高电压的作用而不发生击穿现象。
这使得它成为绝缘系统中理想的介质。
2.2 高电弧灭弧速度六氟化硫气体对电弧具有很高的灭弧速度，能够迅速灭除由电设备中产生的电弧，防止电弧扩散和设备故障。
2.3 高热稳定性六氟化硫气体在高温下具有良好的稳定性，不易分解或燃烧，能够承受高温条件下的应力。
2.4 低化学活性六氟化硫气体在常温下具有较低的化学反应性，不易与其他物质发生反应，能够确保绝缘系统的稳定性和可靠性。
3. 六氟化硫气体在设备绝缘中的应用由于六氟化硫气体独特的绝缘性能，它被广泛用于各种电力设备的绝缘中。
3.1 高压开关设备六氟化硫气体常用于高压开关设备的绝缘介质。
它可以有效地承受高压电流，并能够迅速灭弧，防止电弧扩散和设备损坏。
3.2 变电站设备在变电站中，六氟化硫气体常用于绝缘开关设备和电流互感器的绝缘介质。
它能够提供可靠的绝缘性能，并确保变电站的正常运行。
3.3 输电线路设备在高压输电线路设备中，六氟化硫气体被用作绝缘介质，用于保护电线和电缆的绝缘系统。
3.4 各种电力设备除了以上应用，六氟化硫气体还被广泛用于其他各种电力设备的绝缘中，如发电机、变压器等。
它具有良好的绝缘性能和热稳定性，能够确保电力设备的长期稳定运行。
4. 六氟化硫气体的安全性和环保性六氟化硫气体在使用过程中需要注意其安全性和环保性。
4.1 安全性六氟化硫气体是一种高压气体，具有一定的危险性。
在使用和存储过程中，必须遵循相关的安全操作规程，确保人员和设备的安全。
第八章 六氟化硫绝缘气体
第八章六氟化硫绝缘气体电气设备传统的绝缘介质和灭弧介质是绝缘油。
电力变压器几乎全是采用绝缘油的，这是因为绝缘油具有比空气强度高的多的绝缘特性，其比热比空气大一倍，且液态受热后具有对流特性，故使它在变压器内既作绝缘介质又作冷却介质。
油断路器开断电流时，绝缘油被电弧能量所分解，形成以氢气为主体的高温气体，积贮压力，达到一定值后形成气吹，由于氢的导热率极高，使弧道冷却去游离，导致电弧在电流过零时熄灭，同时使断口间获得良好的绝缘恢复特性，保证了大电流的顺利开断，因此油在断路器内既是良好的绝缘介质，又是优异的灭弧介质。
但绝缘油的最大缺点是可燃性，而电气设备一旦发生损坏短路，都有可能出现电弧，电弧高温可使绝缘油燃烧而形成大火。
电力系统因此而形成的火灾事故是有不少教训的。
六氟化硫气体具有不可燃的持性，并具有良好的绝缘性能和灭弧性能，60年代时首先被用于断路器中，接着扩大应用于变压器、电缆……等各种电气设备。
SF6气体绝缘的电气设备与充油电气设备相比，它具有以下主要特点：(1)不易着火、安全性高。
常温、常压下的SF6为不燃气体，万一设备本身出现故障或周围发生火灾时，SF6不会燃烧，可防止火势的蔓延。
封闭组合电器的带电部分全部密封在接地的金属壳内，无触电的危险，面且不存在因飞来物等外因引起的有关事故，能确保安全运行。
(2)使用寿命和检修周期长。
SF6电气设备为完全密封结构，外部的空气、水分和其它杂质等不易侵入，一般不会出现内部受潮和气、尘污染等现象，其内各部件又为不活泼的SF6所包围，从而减缓了电气材料的老化。
SF6本身不易变质，沉积物和其它污染杂质也较少，与充油设备相比，相对延长了设备的使用寿命和检修周期。
(3)占地面积小，安装、操作简便。
全封闭的SF6组合电器设备，其结构十分紧凑，体积小，使用、安装的占地面积也小。
据统计，一个采用全封闭组合电器的变电所的占地面积仅为敞开式变电所的20％。
SF6断路器和变压器的安装、操作比较简单，其总重量比充油设备轻得多，运行时的噪声也较小。
六氟化硫用在什么地方？
“六氟化硫”用在什么地方？
SF6气体已有百年历史，它是法国两位化学家Moissan和Lebeau于1900年合成的人造惰性气体，当前SF6气体主要用于电力工业中。
SF6气体用于4种类型的电气设备作为绝缘和/或灭弧；SF6断路器及GIS（在这里指六氟化硫封闭式组合电器，国际上称为“气体绝缘开关设备”（Gas Insulated Switchgear)）、SF6负荷开关设备，SF6绝缘输电管线，SF6变压器及SF6绝缘变电站。
80%用于高中压电力设备。
六氟化硫具有良好的电气绝缘性能及优异的灭弧性能。
其耐电强度为同一压力下氮气的2.5倍，击穿电压是空气的2.5倍，灭弧能力是空气的100倍，是一种优于空气和油之间的新一代超高压绝缘介质材料。
六氟化硫以其良好的绝缘性能和灭弧性能，如：断路器、高压变压器、气封闭组合电容器、高压传输线、互感器等。
电子级高纯六氟化硫是一种理想的电子蚀刻剂，被大量应用于微电子技术领域。
冷冻工业作为制冷剂，制冷范围可在-45℃～0℃之间。
电气工业利用其很高介电强度和良好的灭电弧性能，用作高压开关、大容量变压器、高压电缆和气体的绝缘材料。
采矿工业用作反吸附剂，用于矿井煤尘中置换氧。
高纯SF6还因其化学惰性、无毒、不燃及无腐蚀性，还被广泛应用于金属冶炼（如镁合金熔化炉保护气体）、航空航天、医疗（X光机、激光机）、气象（示踪分析）、化工（高级汽车轮胎、新型灭火器）等。
GIS和HGIS
在电力工业中，GIS是指六氟化硫封闭式组合电器，国际上称为“气体绝缘开关设备”（Gas Insulated Switchgear)简称GIS，它将一座变电站中除变压器以外的一次设备，包括断路器、隔离开关、接地开关、电压互感器、电流互感器、避雷器、母线、电缆终端、进出线套管等，经优化设计有机地组合成一个整体。
GIS全称气体绝缘组合电器设备（Gas Insulated Switchgear），主要把母线、断路器、CT、PT、隔离开关、避雷器都组合在一起。
就是我们经常可以看到的开关站，也叫高压配电装置。
高压配电装置的型式有三种：第一种是空气绝缘的常规配电装置，简称AIS。
其母线裸露直接与空气接触，断路器可用瓷柱式或罐式。
葛洲坝电厂采用的即是这种型式。
第二种是混合式配电装置，简称H－GIS。
母线采用开敞式，其它均为六氟化硫气体绝缘开关装置。
第三种是六氟化硫气体绝缘全封闭配电装置。
其英文全称GAS—INSTULATED SWITCHGEAR，简称GIS。
GIS的优点在于占地面积小，可靠性高，安全性强，维护工作量很小，其主要部件的维修间隔不小于20年。
HGIS（Hybrid Gas Insulated Switchgear)是一种介于GIS和AIS之间的新型高压开关设备。
HGIS的结构与GIS基本相同，但它不包括母线设备。
其优点是母线不装于SF6气室，是外露的，因而结线清晰、简洁、紧凑，安装及维护检修方便，运行可靠性高。
1.GIS技术的进步从上世纪60年代GIS问世以来,GIS一直处于发展之中,在保持高可靠性的同时,减少材料用量和降低成本。
同时在GIS的基础上,最新演变出H-GIS(MTS)即复合式GIS。
GIS的进步主要表现在:1)断路器技术的发展在增大容量的同时减少断口数是提高断路器和GIS技术经济指标的最主要措施。
减少断口数能简化结构,提高靠性,同时减少SF6气体用量和排放量。
目前550kV SF6断路器已由双断口发展到单断口。
DLT639六氟化硫电气设备
六氟化硫电气设备运行、试验及检修人员安全防护细则DL/T 639－1997中华人民共和国电力工业部1998－01－22批准 1998－07－01实施前言本行业标准是依照并参照了IEC480《电气设备中六氟化硫气体检测导则》和GB8905《六氟化硫电气设备中气体管理和检测导则》制定的。
虽然纯净的六氟化硫气体是无毒的，但在生产过程中会有多种有毒气体产生。
在设备运行过程中，在电弧作用下，六氟化硫气体也会产生多种有毒分解产物。
因此亟待须对从事六氟化硫电气设备运行、试验及检修人员的安全防护予以明确的规定。
1993年10月，电力工业部93（05）号文明确，《六氟化硫电气设备运行、试验及检修人员安全防护规定》为需制定（修订）的电力行业标准计划项目之一。
1994年11月，电力工业部技综（1994）42号文《关于下达1994年制（修）定电力行业标准计划项目的通知》中，再次将其列入。
在制定过程中，标准定名为《六氟化硫电气设备运行、试验及检修人员安全防护细则》。
本标准附录A、附录B都是标准的附录。
本标准由电力工业部电厂化学标准化技术委员会提出。
本标准由电力工业部热工研究院技术归口。
本标准起草单位：湖南省电力局（承担单位）、湖南省电力试验研究所、电力工业部热工研究院、华北电力科学研究院、湖南省变电修试安装公司。
本标准主要起草人：谭雪春、孟玉婵、朱芳菲、王志胜。
本标准由电力工业部电厂化学标准化技术委员会负责解释。
1 主题内容与适用范围1．1 本标准包括六氟化硫气体的安全使用，设备运行和解体时的安全防护措施，以及个人防护用品的管理与使用等内容。
1．2 本标准适用于电力行业六氟化硫电气设备运行、试验及检修人员的安全防护，其他有关六氟化硫电气设备使用单位亦可参照使用。
2 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
六氟化硫气体的绝缘特性以及在设备绝缘中的应用
六氟化硫气体的绝缘特性以及在设备绝缘中的应用简介六氟化硫（SF6）是一种无色、无臭、无味的气体，在电工领域中具有优良的绝缘特性。
由于其较高的绝缘能力和化学稳定性，SF6广泛应用于各种高压电力设备的绝缘中。
六氟化硫气体的绝缘特性SF6气体的绝缘特性主要表现在以下几个方面：高绝缘强度SF6气体具有很高的击穿电场强度，能够承受较高的电压而不发生电晕放电或击穿，因此可以作为优良的绝缘介质使用。
其绝缘强度远高于空气和其他常见的绝缘介质。
低介质损耗相比于其他绝缘气体，SF6气体的介质损耗非常低。
这意味着在高电压设备中使用SF6作为绝缘介质，能够减少能量损耗，并提高设备的效率。
良好的热稳定性在高温和低温条件下，SF6气体的绝缘性能保持稳定。
这使得SF6气体在各种环境中都能可靠地发挥绝缘作用，无论是在极寒的北极地区，还是在高温的炎热气候中。
抗化学腐蚀能力强由于SF6是一种惰性气体，在大多数常见的化学物质中都不会发生化学反应，因此它具有较强的抗化学腐蚀能力。
这使得SF6气体可以在各种恶劣的环境条件下使用，例如在潮湿、腐蚀性气体存在的地方。
SF6在设备绝缘中的应用由于六氟化硫气体的优良绝缘特性，它在很多高压电力设备的绝缘中得到了广泛的应用。
以下是一些常见的SF6在设备绝缘中的应用：SF6绝缘开关设备SF6绝缘开关设备被广泛应用于电力系统中的配电设备和变电站。
SF6绝缘开关设备由于其绝缘特性好、耐电弧性能优异等特点，能够有效地隔离和控制电力系统的电路，保证系统的安全运行。
SF6绝缘断路器SF6绝缘断路器是一种重要的高压开关设备，通常用于电力系统中的高压线路和变电站中。
SF6绝缘断路器具有良好的弧光灭弧特性，能够可靠地切断和负荷电流，以保护电力设备和人员的安全。
SF6绝缘电缆SF6气体也可以作为电缆绝缘介质的填充物使用。
SF6绝缘电缆具有较高的绝缘强度和较低的介质损耗，能够在高压条件下传输电能，并保证电能传输的可靠性和安全性。
六氟化硫电气设备安全须知（二篇）
六氟化硫电气设备安全须知您即将进入六氟化硫(SF6)电气设备区域，为保证您和他人的人身安全，请严格执行以下条款。
1、工作时不准在防爆膜附近停留，若在巡视中发现异常情况，请您务必立即报告；2、进行工作前，请您务必检测含氧量（不低于18%）和SF6气体含量是否合格；3、进行气体采样和处理一般渗漏时，请您务必戴防毒面具并进行通风；4、对SF6断路器（开关）进行操作时，请您务必不得在其外壳上进行工作;5、打开设备封盖后，现场所有人员应暂离现场30min。
取出吸附剂和清除粉尘时，检修人员应戴防毒面具和防护手套；6、SF6配电装置发生大量泄漏等紧急情况时，工作人员应迅速撤出现场，开启所有排风机进行排风。
未配戴隔离式防毒面具的人员禁止入内。
发生设备防爆膜破裂时，应停电处理，并用汽油或丙酮擦拭干净；7、检修结束后，请您务必洗澡，并把用过的工器具、防护用具清洗干净;六氟化硫电气设备安全须知（二）六氟化硫是一种常用于电力系统中的绝缘介质，广泛应用于高压电器设备中。
然而，六氟化硫电气设备的安全问题一直备受关注。
为了确保六氟化硫电气设备的正常运行，以下是一些安全须知。
1. 安全操作：- 在操作六氟化硫电气设备之前，确保自己已经熟悉设备的使用说明书和安全手册，并按照规定进行操作。
- 在操作设备时，务必佩戴个人防护装备，包括防护眼镜、安全鞋和防护手套等，以降低事故发生的风险。
- 当进行维护、保养或修理工作时，务必确保设备已经断电，并进行适当的安全放电操作，以防止电击事故的发生。
同时，也要遵守相关的锁定和标识程序，确保其他人员不会误操作设备。
2. 高温预防：- 六氟化硫电气设备在工作过程中会产生很高的温度，因此需要特别注意高温预防。
- 在设备的使用过程中，应定期检查设备的散热系统，及时清理散热器上的灰尘和杂物，确保设备的散热效果良好。
- 在设备维护和修理过程中，避免直接接触高温部件，必要时可以使用隔热手套或其他工具进行操作。
常用的高压开关的类型
常用的高压开关的类型
高压开关是一种重要的电气装置，主要用于断开或接通高电压
电路。
它的结构复杂、功能强大，既能保证电路的正常运行，又能
提高电气设备的可靠性和安全性。
常用的高压开关有以下几种类型：
1. 气体绝缘开关
气体绝缘开关是最常见的一种高压开关，通常使用硫化氢、六
氟化硫和六氟化氙等气体作为绝缘介质。
这种开关具有自重轻、动
作速度快、防爆性能强等特点，在输电和配电系统中应用广泛。
2. 油浸式开关
油浸式开关是指在高压开关内部使用绝缘油作为绝缘介质的开关。
它具有不易产生击穿、隔离性能好、抗干扰能力强等优点，是
电力系统中常用的一种高压开关。
3. 固体绝缘开关
固体绝缘开关常常使用聚丙烯等固体绝缘材料，它具有不易燃、耐高温、绝缘性能好等特点，适用于高温或易燃的环境中使用。
4. 悬空式开关
悬空式开关是一种对电线悬挂在空中进行开、合操作的装置，
主要由一个导体和一个断路器组成。
它广泛应用于输电线路和配电
线路中。
5. 接地开关
接地开关也称为旁路开关，主要用于在高压设备维护、检修时
断开电源，可保护维修人员的安全。
同时接地开关还具有短路保护、机械保护等功能。
在实际应用中，高压开关的类型多种多样，根据不同的应用场
景和要求选择合适的高压开关非常重要。
高压电气设备的安全性和
可靠性关系到电网系统的稳定运行，因此对于高压开关制造商来说，提高产品质量、维护服务和技术支持非常关键。
六氟化硫气体绝缘金属封闭开关设备
六氟化硫气体绝缘金属封闭开关设备(GIS)出厂试验报告设备型号：ZF28A-145 变电所名称：玉门东水源变电站扩建(四期) 出厂日期：2013年12月2日厂家：上海思源高压开关有限公司间隔编号：E11 额定电压:145kV额定频率：50Hz 额定电流:2500A额定工频耐受电压：275kV 额定气体表压（20℃）:0.58MPa额定短时耐受电流：40kA 额定短时持续时间：4s额定峰值耐受电流：100kA 额定雷电冲击耐受电压：650kV报警气体表压（20℃）:0.53MPa 局部放电测量电压：220kV标准代号：GB 7674-2008;GB/T11022-2011;GB 11023-1989;GB 1208-2006序号间隔名称组件名称组件出厂编号1 分段间隔E04 电流互感器TA G13117TA012 玉门东镇光伏汇集站间隔E11 断路器CB G13117CB01;G13117CT30013 三工位隔离接地开关DES G13117DES01;G13117CJ30014 三工位隔离接地开关DES G13117DES02;G13117CJ30025 故障关合接地开关FES G13117FES01;G13117CT31016 电流互感器TA G13117TA027 电流互感器TA G13117CA03电流互感器试验报告一、铭牌：间隔编号：E04 变电所名称：玉门东水源变电站扩建(四期)出厂编号：G13117TA01 厂家：上海思源高压开关有限公司额定电压:145kV 局部放电测量电压：220kV额定频率：50Hz 额定电流:2500A额定工频耐受电压：275kV 额定负荷：30V A额定短时耐受电流：40kA 额定短时持续时间：4s额定峰值耐受电流：100kA 额定雷电冲击耐受电压：650kV互感器一次电流800/1600A 互感器二次电流：5A额定功率因数：0.8二、试验结果：试验日期：2013-12-02 温度：25℃湿度：35％1．绝缘电阻测量(单位：MΩ)：相别二次绕组对二次绕组及地二次绕组之间及各绕组对地要求A 2500 2500 ≥1000B 2500 2500 ≥1000C 2500 2500 ≥1000结论合格使用仪器2500V手摇式兆欧表NO: 080400572．伏安特性试验：相别二次绕组标志测量项目电流（A）0.01 0.02 0.05 0.08 0.1 0.5 0.8 1 5A1S1-1S2电压（V） 2.78 6.06 21.44 41.22 55.28 143.32 148.87 151.00 163.08 4S1-4S2电压（V） 2.68 5.85 21.76 43.42 59.44 147.57 152.39 154.38 166.79 5S1-5S2电压（V） 3.01 6.44 21.23 39.88 53.42 146.12 152.22 154.47 166.49 6S1-6S2电压（V） 3.13 6.86 24.32 46.15 61.44 146.44 151.59 153.60 166.14 出线端子1S1-1S22S1-2S22S1-2S33S1-3S2拐点电流（A）0.2517 0.0271 0.0182 0.0244 拐点电压（V）124.80 15.34 22.93 7.90 测量变比300/4.9987 200/5.0054 300/5.0030 200/5.0031 直流电阻(Ω)0.223 0.214 0.180 0.136 极性P1与S1同铭P1与S1同铭P1与S1同铭P1与S1同铭出线端子3S1-3S34S1-4S25S1-5S26S1-6S2拐点电流（A）0.0161 0.2234 0.2613 0.2185 拐点电压（V）10.57 126.28 127.70 124.52 测量变比300/5.0000 300/4.9863 300/4.9850 300/4.9871 直流电阻(Ω)0.099 0.221 0.223 0.224 极性P1与S1同铭P1与S1同铭P1与S1同铭P1与S1同铭使用仪器: CTC-770互感器测试仪 NO:1912758相别二次绕组标志测量项目电流（A）0.01 0.02 0.05 0.08 0.1 0.5 0.8 1 5B1S1-1S2电压（V） 3.02 6.64 23.05 43.68 58.47 144.87 150.67 152.78 165.75 4S1-4S2电压（V） 3.02 6.63 23.53 45.12 60.60 145.35 150.84 152.85 165.82 5S1-5S2电压（V） 2.63 5.66 20.09 33.87 52.56 143.33 149.65 151.95 164.58 6S1-6S2电压（V） 2.98 6.49 22.39 42.50 56.98 144.96 150.91 153.10 165.53 出线端子1S1-1S22S1-2S22S1-2S33S1-3S2拐点电流（A）0.2390 0.0335 0.0224 0.0241 拐点电压（V）122.47 15.22 22.84 6.96 测量变比300/4.9875 200/5.0036 300/5.0024 200/5.0016 直流电阻(Ω)0.228 0.130 0.180 0.104 极性P1与S1同铭P1与S1同铭P1与S1同铭P1与S1同铭出线端子3S1-3S34S1-4S25S1-5S26S1-6S2拐点电流（A）0.0166 0.2252 0.2798 0.2525 拐点电压（V）10.54 120.98 126.18 125.32 测量变比300/5.0020 300/4.9870 300/4.9839 300/4.9870 直流电阻(Ω)0.142 0.226 0.228 0.232 极性P1与S1同铭P1与S1同铭P1与S1同铭P1与S1同铭使用仪器: CTC-770互感器测试仪 NO:1912758相别二次绕组标志测量项目电流（A）0.01 0.02 0.05 0.08 0.1 0.5 0.8 1 5C1S1-1S2电压（V） 2.99 6.57 23.23 44.14 59.29 146.52 152.40 154.55 166.87 4S1-4S2电压（V） 2.83 6.10 20.81 39.91 53.89 146.57 153.19 155.54 166.80 5S1-5S2电压（V） 3.19 6.99 24.63 46.47 61.51 144.95 151.43 153.56 167.20 6S1-6S2电压（V） 3.21 7.01 24.25 45.57 60.49 144.05 150.48 152.41 165.63 出线端子1S1-1S22S1-2S22S1-2S33S1-3S2拐点电流（A）0.2552 0.0297 0.0189 0.0219 拐点电压（V）126.34 14.88 22.35 7.10 测量变比300/4.9872 200/5.0047 300/5.0023 200/5.0011 直流电阻(Ω)0.231 0.130 0.101 0.100 极性P1与S1同铭P1与S1同铭P1与S1同铭P1与S1同铭出线端子3S1-3S34S1-4S25S1-5S26S1-6S2拐点电流（A）0.0147 0.3017 0.2256 0.3692 拐点电压（V）10.68 130.86 120.48 133.09 测量变比300/5.0017 300/4.9848 300/4.9879 300/4.9876 直流电阻(Ω)0.142 0.227 0.228 0.229 极性P1与S1同铭P1与S1同铭P1与S1同铭P1与S1同铭使用仪器: CTC-770互感器测试仪 NO:19127583．SF6气体微水测试微水含量相别微水含量及测试时温度TPPM（ppm）PPMS（ppm）T(℃)A 47 50 -48.2B 42 50 -48.2C 50 54 -47.8使用仪器:EHO六氟化硫微水测试仪 NO: 1208344．密封性试验：试验日期：2013-03-17 环境温度：23℃环境湿度：46%充气24小时后，用灵敏度不低于1×10-6（体积比）的检漏仪对断路器各密封部位、管道接头等处进行检测, ,无泄漏检漏仪不报警。
六氟化硫(SF6)绝缘气体
在压力不太高的情况下，空气等都可以当作理想气体按上述气体方程来分析计算，不会产生较大误差。 但由于 SF6 气体的分子质量较大，分子之间的作用显著，使得它与理想气体的特性有较大偏离，如图 1-5-2 所示。如果按着理想气体定律推导出来的关系式来计算六氟化硫的参数就会产生很大误差。经验公式(1-5-3) 更能较为准确地计算出 SF6 的各种状态参数，是很实用的。
p R'T
(1-5-2)
式中，ρ为气体的密度，即 m/V；R′为气体常数，即 R/M。 以上方程式表明了气体的压力(p)、 密度(ρ)及温度(T)之间的关系， 同时也可以用这三个状态参数来代表 气体所处的状态。理想气体与 SF6 气体的压力与密度变化如图 1-5-2 所示。
图 1-5-2
理想气体与 SF6 的压力与密度变化关系 1. 理想气体；2.SF6 气体
图 1-5-3 SF6 的状态参数曲线 六氟化硫状态参数曲线图是很有用的，当知道 SF6 的某些参数时，利用这些曲线便可方便地计算出其他 参数。在计算时应注意，公式中的压力为绝对压力，而通过压力表所测得的压力为表压力。绝对压力等于表 压力加上大气压力(一般为 0.1MPa)。 1. 计算设备内气体的填充体积 已知条件： ①设备所在的环境温度；②工作压力；③SF6 气体的装填质量 计算公式： V＝M/ρ (1-5-4) 3 式中，V 为 SF6 气体的填充体积，m 。 ；M 为 SF6 气体的装填质量，kg；ρ为 SF6 气体的密度，kg/m3。 【例 1】 已知某 SF6 断路器在 20℃时的工作压力为 0.45MPa(表压力)，充装的气体质量为 30kg，求断 路器内气体的体积? 解： (1)设备内气体的绝对压力为 ρ＝0. 45MPa(表压力)+0. 1MPa(大气压力)＝0. 55MPa (2)从 SF6 的状态参数曲线图 1-5-3 确定 20℃及压力 0. 55MP 对应的坐标点 S。
sf6断路器的工作原理
sf6断路器的工作原理
SF6断路器是一种高压开关设备，主要用于控制和保护电力系
统中的高压电路。
其工作原理如下：
1. 气体绝缘：SF6断路器采用六氟化硫（SF6）作为绝缘介质，因为SF6具有良好的电气绝缘性能，能够有效隔离高压电路。
2. 弧光灭弧：当断路器中的电流超过额定值时，产生电弧。
SF6断路器利用其特殊的绝缘性和高热传导性，能够迅速抑制
电弧的发生和发展。
3. 液压操作：SF6断路器使用液压机构来控制断路器的开合操作。
当需要打开或关闭断路器时，液压机构会通过控制油液的流动，推动断路器的运动。
4. 电流传感器：SF6断路器内部配备了电流传感器，用于监测
电路中的电流变化。
一旦电流超过额定值，断路器会迅速动作，以保护电力系统。
5. 高压触头：SF6断路器内部的触头能够承受高压电流，并保
持可靠的电接触。
触头的设计和材料选择是确保断路器正常工作的重要因素。
总之，SF6断路器通过使用SF6绝缘介质、控制电弧灭弧、液
压操作、电流传感器和高压触头等技术，实现了对电力系统的控制和保护。
六氟化硫设备配电装置室规定
六氟化硫设备配电装置室规定六氟化硫设备配电装置室应遵守以下规定：进入六氟化硫设备配电装置室之前，应将通风机定时器扭至15分位置，先进行强力通风。
通风完毕，须用检漏仪在规定的检测地点测量六氟化硫气体的含量，确证室内空气新鲜无问题。
严格执行现场运行规程和规定，必须两人进入室内巡视，以便于突然发生危险情况时互相救助。
为了保护人身和设备的安全，严禁一人进入六氟化硫配电室内从事检修工作。
1、六氟化硫绝缘设备六氟化硫气体具有优良的理化性能、灭弧绝缘性能，抗电强度是空气的2.5倍，在0.29兆帕压力时的抗电强度就与变压器油相近，并且六氟化硫气体中不含氧气，不存在触头等部位的氧化问题；六氟化硫设备的触头即使在大电流下遮断，其磨损也极少。
六氟化硫电气设备适用范围广，六氟化硫电气设备检修周期长，维护方便，占用地面和空间体积小。
用六氟化硫气体作为绝缘介质制成的全封闭组合电气设备，可以包括断路器、隔离开关、接地开关、互感器、母线、避雷器等元件，并且高压带电部分全部密封于钢壳之中，无触电危险，提高了运行的安全性。
同时，由于密闭组合，避免了外界环境的影响，适合于大城市、工业密集区、严重污秽地区的变电所安装使用。
六氟化硫气体作为绝缘介质仍然存在一些缺点：①六氟化硫气体本身虽无毒，但它的比重大，比空气重5倍，往往积聚在地面附近，不易稀释和扩散，是一种窒息性物质，有故障泄漏时容易造成工作人员缺氧，中毒窒息。
②六氟化硫气体在电场中产生电晕放电时会分解出氟化亚硫酸、氟化硫酸、十氟化二硫、二氧化硫、氟化硫、氢氟酸等近十种气体。
这些氟、硫化物气体不但有毒，而且很多还有腐蚀性。
如对铝合金、瓷绝缘子、玻璃环氧树脂等绝缘材料，能损坏它们的结构；对人体及呼吸系统有强烈的刺激和毒害作用。
六氟化硫气体的这些缺点，构成了六氟化硫电气设备在安全防护方面的主要问题。
鉴于六氟化硫气体作为绝缘介质仍然存在一些缺点，SF6电气设备在运行时应注意以下问题：①六氟化硫电气设备的安全防护工作人员不应在防爆膜近前停留。
六氟化硫断路器
六氟化硫断路器科技名词定义中文名称：六氟化硫断路器英文名称：sulfur hexafluoride circuit-breaker，SF6 circuit-breaker其他名称：SF6断路器定义：触头在六氟化硫气体中分合的断路器。
应用学科：电力（一级学科）；变电（二级学科）以上内容由全国科学技术名词审定委员会审定公布六氟化硫断路器是利用六氟化硫 (SF6)气体作为灭弧介质和绝缘介质的一种断路器。
简称 SF6断路器。
六氟化硫用作断路器中灭弧介质始于20世纪50年代初。
由于这种气体的优异特性，使这种断路器单断口在电压和电流参数方面大大高于压缩空气断路器和少油断路器，并且不需要高的气压和相当多的串联断口数。
在60～70年代，SF6断路器已广泛用于超高压大容量电力系统中。
80年代初已研制成功363千伏单断口、550千伏双断口和额定开断电流达80、100 千安的SF6断路器。
目录4.密封性能好5.自我保护和监视系统完备6.操作功率小，缓冲平稳六氟化硫特性1.物理特性2.化学特性3.电气特性展开简介六氟化硫断路器是利用SF6气体为绝缘介质和灭弧六氟化硫断路器介质的无油化开关设备，其绝缘性能和灭弧特性都大大高于油断路器，由于其价格较高，且对SF6气体的应用、管理、运行都有较高要求，故在中压（35、10KV）应用还不够广，主要应用于比较高端的场合。
结构形式①瓷柱式结构：取积木式，系列性强，可用多个相同的单元灭弧室和支柱瓷套组成不同电压等级的断路器。
中国FA4－550型SF6断路器为瓷柱式结构,其额定电压为500千伏，最高工作电压为550千伏。
断路器由三个独立的单相和一个液压、电气控制柜组成。
每相由两个支柱瓷套的四个灭弧室（断口）串联而成。
在每个支柱瓷套顶部装着两个单元灭弧室，为120°夹角V形布置,两个均压并联电容器为水平布置。
这种结构布置既考虑到结构的机械应力状态，又照顾到绝缘的要求。
灭弧室和支柱瓷套内均充有额定压力的 SF6气体。
SF6气体使用监督管理规定
附件：福建电力有限公司六氟化硫(SF6)气体使用监督管理规定第一章总则第一条六氟化硫气体是电气绝缘设备(包括：SF6断路器、GIS组合电气和气体绝缘互感器等)的主要绝缘介质和灭弧介质，六氟化硫气体电气设备的绝缘性能和灭弧性能与六氟化硫气体的质量有很大关系。
在电气设备运行过程中，六氟化硫气体会分解出多种有毒的、具有腐蚀性的气体和固体分解物，不仅影响到设备的电气性能，而且危及运行检修人员的安全。
第二条为了做好六氟化硫气体的使用监督管理，保证运行维护人员的和电网设备的安全，根据GB/T 8905-1996“六氟化硫电气设备中气体管理和检测导则”、DL/T595-1996“六氟化硫电气设备气体监督细则”等有关标准，特制订本监督管理规定。
第三条本监督管理规定适用于福建电力有限公司所属各发供电企业、合资(联营)单位、基建单位。
县级供电企业可参照执行。
第二章管理职责第四条福建电力有限公司生产运行部是全省电网六氟化硫气体管理的归口部门，负责对公司系统各发供电单位、合资（联营）单位、基建单位的六氟化硫气体进行全面监督管理。
第五条福建省电力试验研究院是全省电网六氟化硫气体使用的技术监督部门，在院内设立全省电网六氟化硫监督检测中心，其主要职责是：1.负责福建电网六氟化硫气体质量的监督检测和新气验收，指导和监督省内各发供电单位、合资（联营）单位、基建单位六氟化硫气体检测管理工作，协调处理各发供电单位有关六氟化硫气体使用的技术争议。
2.负责制订福建电网六氟化硫气体监督管理和质量检测方面的规章制度。
3.负责六氟化硫气体质量检测方法的分析研究和标准化工作，负责有关仪器仪表的开发、校验和推广应用。
4.组织因六氟化硫气体引起的设备故障分析，向省公司提交有关分析报告和提出防患措施。
5.负责对福建电网从事六氟化硫气体检验人员的技术培训和考核工作。
6.承担各发供电单位不具备开展的试验项目。
第六条各发供电单位、合资（联营）单位和基建单位，应设置专职或兼职的六氟化硫气体监督检测人员，其主要职责是：1.做好本单位对国家、国网公司和省公司有关六氟化硫电气设备气体监督管理的有关标准、规程、文件和规定的贯彻执行工作。
六氟化硫气体及其在电气工程中的应用
六氟化硫气体及其在电气工程中的应用摘要：六氟化硫（SF6）气体是由两位法国化学家穆瓦桑（Moissan）和勒博(Lebeau)于1900年合成的人造惰性气体，1940年前后，美国军方将其用于曼哈顿计划，即核军事领域中。
1947年开始提供为商用。
当前SF6气体主要用于电气工程专业当中，主要用于电力绝缘与灭弧，气体绝缘断路器、气体绝缘传输线路、气体绝缘变压器以及气体绝缘变电站都会用到这样一种具有重要作用的气体。
关键词：性质电气工程绝缘灭弧【六氟化硫的性质】六氟化硫气体于1947年投入商业用途，它是一种被人们广泛而全面研究的分子气体，目前被用于电气工程、半导体处理、镁的提纯过程的填充气、隔声材料制备、泄漏检测、鱼雷的无声化推进等方面。
【1】它的基本物理化学性质在气体放电时显现出不同的特性。
在正常环境中，六氟化硫气体具有较强的化学惰性，无毒、不易燃烧、不会爆炸并且具有优良的热稳定性（温度低于500摄氏度的情况下不分解）。
正是因为这些性质，使得六氟化硫在电气工程中得到了重要的应用。
【六氟化硫在电气工程中的应用】气体绝缘设备是电力传输系统的重要组成部分，而气体绝缘设备当中有80%在利用六氟化硫气体，在超高压和特高图 1 六氟化硫断路器压的范畴内，它已完全取代绝缘油和压缩空气而成为唯一的断路器灭弧媒质。
六氟化硫绝缘相对于油绝缘具有很大的优越性，油绝缘可能会因为电荷的积累而发生着火和爆炸的危险，但是利用六氟化硫就不会有这样的安全隐患，所以六氟化硫特别适用于城市高层建筑的供电和用于地下矿井等有防火防爆要求的场合。
六氟化硫在目前主要用于电力的传输与分配过程当中。
在室温和高于室温的条件下，它具有很强的电负性，容易吸附电子形成负离子,其引起碰撞电离的能力就变得很弱了，从而阻碍放电的形成和发展，正是因为这个特性使它具有相对较高的绝缘强度和良好的灭弧性能。
在正常的大气压下，六氟化硫的击穿电压值是空气的2.5-3倍以上，灭弧能力更高达空气的100倍以上【2】。
SF6气体使用监督管理规定
附件：福建电力有限公司六氟化硫(SF6)气体使用监督管理规定第一章总则第一条六氟化硫气体是电气绝缘设备(包括：SF6断路器、GIS组合电气和气体绝缘互感器等)的主要绝缘介质和灭弧介质，六氟化硫气体电气设备的绝缘性能和灭弧性能与六氟化硫气体的质量有很大关系。
在电气设备运行过程中，六氟化硫气体会分解出多种有毒的、具有腐蚀性的气体和固体分解物，不仅影响到设备的电气性能，而且危及运行检修人员的安全。
第二条为了做好六氟化硫气体的使用监督管理，保证运行维护人员的和电网设备的安全，根据GB/T 8905-1996“六氟化硫电气设备中气体管理和检测导则”、DL/T595-1996“六氟化硫电气设备气体监督细则”等有关标准，特制订本监督管理规定。
第三条本监督管理规定适用于福建电力有限公司所属各发供电企业、合资(联营)单位、基建单位。
县级供电企业可参照执行。
第二章管理职责第四条福建电力有限公司生产运行部是全省电网六氟化硫气体管理的归口部门，负责对公司系统各发供电单位、合资（联营）单位、基建单位的六氟化硫气体进行全面监督管理。
第五条福建省电力试验研究院是全省电网六氟化硫气体使用的技术监督部门，在院内设立全省电网六氟化硫监督检测中心，其主要职责是：1.负责福建电网六氟化硫气体质量的监督检测和新气验收，指导和监督省内各发供电单位、合资（联营）单位、基建单位六氟化硫气体检测管理工作，协调处理各发供电单位有关六氟化硫气体使用的技术争议。
2.负责制订福建电网六氟化硫气体监督管理和质量检测方面的规章制度。
3.负责六氟化硫气体质量检测方法的分析研究和标准化工作，负责有关仪器仪表的开发、校验和推广应用。
4.组织因六氟化硫气体引起的设备故障分析，向省公司提交有关分析报告和提出防患措施。
5.负责对福建电网从事六氟化硫气体检验人员的技术培训和考核工作。
6.承担各发供电单位不具备开展的试验项目。
第六条各发供电单位、合资（联营）单位和基建单位，应设置专职或兼职的六氟化硫气体监督检测人员，其主要职责是：1.做好本单位对国家、国网公司和省公司有关六氟化硫电气设备气体监督管理的有关标准、规程、文件和规定的贯彻执行工作。
22什么是六氟化硫(SF6)气体,在电力系统中有什么作用？
什么是六氟化硫（SF6）气体，在电力系统中有什么作用？
什么是六氟化硫（SF6）气体，在电力系统中有什么作用？
六氟化硫（SF6）气体是一种高效的绝缘介质，具有优异的绝缘性能和热稳定性，广泛应用于电力系统中。
它的主要作用是在高压电力设备中提供优异的绝缘效果，防止电气设备内部的放电现象，从而保证电力系统的稳定运行。
在电力系统中，六氟化硫气体主要应用于高压开关设备，例如高压断路器、隔离开关和组合电器等。
使用六氟化硫气体可以提高设备的绝缘能力，减少放电现象，从而提高设备的可靠性和安全性。
六氟化硫气体的具体作用如下：
首先，六氟化硫气体可以防止设备内部发生放电现象。
在高压电力设备中，电压非常高，容易产生电晕效应和放电现象，导致设备的绝缘损坏。
六氟化硫气体具有很好的绝缘性能，在设备内部形成稳定的绝缘层，可以有效地防止放电现象的发生。
其次，六氟化硫气体可以提高设备的耐压能力。
在高压电力设备中，六氟化硫气体可以提高设备的耐压能力，从而保证设备的安全运行。
此外，六氟化硫气体还具有良好的热稳定性能和化学稳定性能，不易分解、不易燃烧，具有很好的环保性能。
在实际应用中，使用六氟化硫气体需要注意其在长期使用过程中可能会有气体泄漏的问题，因此需要定期检查、维护和更换六氟化硫气体，以确保电力设备的正常运行和安全性。
高电压技术-7、六氟化硫与气绝缘电气设备ppt课件
10
前面已经提到，在气体绝缘电气设备中最常见 的是稍不均匀电场气隙，例如同轴圆筒间的气隙。
左图给出出R/r=1.67～ 4.06的同轴圆筒中SF6
针对SF6气体毒性分解物的措施： 通常采用 吸附剂 吸附剂主要有两方面作用：吸附 分解物和吸附水分
常用的吸附剂有：活性氧化铝和分子筛 通常吸附剂的放置量不小于SF6气体重量的10%。
22
3、含水量
水分是SF6气体中危害最大的杂质，因为： ➢ 水分会影响气体的分解物 ➢ 与HF形成氢氟酸，引起材料的腐蚀与导致机械故障 ➢ 低温时引起固体介质表面凝露，使闪络电压急剧降低
4
一、SF6的绝缘性能
SF6具有较高的电气强度，主要是因为其具有很 强的电负性，容易俘获自由电子而形成负离子(电 子附着过程)，电子变成负离子后,其引起碰撞电离 的能力就变得很弱，因而削弱了放电发展过程。
5
电场的不均匀程度对SF6电气强度的影响远比对空气 的大。
与均匀电场中的击穿电压相比，SF6 在极不均匀 电场中击穿电压下降的程度比空气要大得多。 SF
SF6的电气强度约为空气的2.5倍，灭弧能力更 高达空气的100倍以上，所以在超高压和特高压的 范畴内，它已完全取代绝缘油和压缩空气而成为 唯一的断路器灭弧介质。
3
目前SF 6 不但应用于单一电力设备，如： SF 6 断 路器、气体绝缘变压器等。
也被广泛采用于将多种变电设备集于一体并密 闭充SF6气体的容器之内的封闭式气体绝缘组合电器 （GIS）和充气管输电线（GIC)等装置中。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
挥。
在设计以 SF6 气体作为绝缘的各种电气设 备时，应尽可能使气隙中的电场均匀化， 采用屏蔽等措施以消除一切尖角处的极 不均匀电场，使 SF6 优异的绝缘性能得 到充分的利用。
六氟化硫和气体绝缘电气设备
• SF6的电气强度约为空气的2.5倍，灭弧 能力更高达空气的100倍以上，所以在超 高压和特高压的范畴内，它已完全取代 绝缘油和压缩空气而成为唯一的断路器 灭弧媒质。
六氟化硫和气体绝缘电气设备
目前SF6不但应用于单一电力设备，如：SF6 断路器、气体绝缘变压器等。
也被广泛采用于将多种变电设备集于一体 并密闭充SF6气体的容器之内的封闭式气 体绝缘组合电器（GIS）和充气管输电线 等装置中。
2.导电微粒
设备中的导电微粒有两大类，即固定微粒 和自由微粒，前者的作用与电极表面缺 陷相似，而后者因会在极间跳动而对SF6 气体的绝缘性能产生更大的不利影响。
六氟化硫和气体绝缘电气设备
• 图2—17给出 R/r=1.67～4．06 的同轴圆筒中SF6 的击穿场强Eb与气 压p的关系曲线， 由图中可见击穿场 强并不与气压成正 比，而是增加得少 一些。
六氟化硫和气体绝缘电气设备
在稍不均匀电场中，极性对于气隙击穿电 压的影响与极不均匀电场中的情况是相 反的，此时负极性下的击穿电压反而比 正极性时低10％左右。冲击系数很小， 雷电冲击时约为1.25，操作冲击时更小， 只有1.05～1.1。
六氟化硫和气体绝缘电气设备
一、SF6的绝缘性能
SF6具有较高的电气强度，主要是因为其具 有很强的电负性，容易俘获自由电子而 形成负离子(电子附着过程)，电子变成 负离子后,其引起碰撞电离的能力就变得 很弱，因而削弱了放电发展过程。
六氟化硫和气体绝缘电气设备
电场的不均匀程度对SF6电气强度的影响远 比对空气的大。
六氟化硫和气体绝缘电气设备
由于强电负性气体在实用中所处条件均属于流注 放电的范畴，所以这里不再讨论其汤逊自持放 电条件，而直接探讨其流注自持放电条件。为 此，可参照式(1—20)写出均匀电场中电负性 气体的流注自持放电条件为：
实验研究证明：对于SF6气体，常数K=10.5，相 应的击穿电压为：
式中：p-气压，Mpa，d-极间距离，mm
六氟化硫和气体绝缘电气设备
(一)均匀和稍不均匀电场中SF6的击穿
SF6电负性气体中的碰撞电离和放电过程时，除了考虑第 一章中所说的 过程外，还应计及电子附着过程，它 可用一个与电子碰撞电离系数 的定义相似的电子附 着系数 来表示， 的定义是一个电子沿电场方向运 动1cm的行程中所发生的电子附着次数平均值。可见在 电负性气体中的有效碰撞电离系数 应为：
六氟化硫和气体绝缘电气设备
虽然驼峰曲线在压缩空气中也存在，但一 般要在气压高达1MPa左右才开始出现， 而在SF6气体中，驼峰常出现在0.1～ 0.2MPa的气压下，即在工作气压以下。 因此，在进行绝缘设计时应尽可能设法 避免极不均匀电场的情况。
六氟化硫和气体绝缘电气设备
• 极不均匀电场中SF6气体击穿的异常现象 与空间电荷的运动有关。 我们知道， 空间电荷对棒极的屏蔽作用会使击穿电 压提高，但在雷电冲击电压的作用下， 空间电荷来不及移动到有利的位置，故 其击穿电压低于静态击穿电压；气压提 高时空间电荷扩散得较慢，因此在气压 超过0.1～0.2MPa时，屏蔽作用减弱，工 频击穿电压会下降。
六氟化硫和气体绝缘电气设备
参照式1-7，可写出均匀电场中始电子数； na-到达阳极时的电子数
这时应该注意：在一般气体中，正离子数等于新 增的电子数；而在电负性气体中，正离子数等 于新增的电子数与负离子数之和。所以在汤逊 理论中不能将式(1—14)中的 简单地用(-) 来代替而得出电负性气体的自持放电条件。
可以看出：GIS的工 作气压越高，则Ra 对Eb的影响越大， 因而对电极表面加工 的技术要求也越高。 电极表面粗糙度大时，表面突起处的局部
电场强度要比气隙的平均电场强度大得 多，因而可在宏观上平均场强尚未达到 临界值时就诱发击穿。
六氟化硫和气体绝缘电气设备
除了表面粗糙度外，电极表面还会有其它 零星的随机缺陷，电极表面积越大，这 类缺陷出现的概率也越大。所以电极表 面积越大，SF6气体的击穿场强越低，这 一现象被称为“面积效应”。
第四节 六氟化硫和气体绝缘电气设备
➢六氟化硫的绝缘性能 ➢六氟化硫理化特性方面的若干问题 ➢六氟化硫混合气体 ➢气体绝缘电气设备
六氟化硫和气体绝缘电气设备
六氟化硫(SF6)气体：
➢20世纪60年代开始作为绝缘媒质和灭弧 媒质使用于某些电气设备(首先是断路器) 中；
➢至今已是除空气外应用最广泛的气体介 质。
六氟化硫和气体绝缘电气设备
在工程应用中，通常pd<1MPa• mm，所以上式可 近似地写成：
式(2—16)和式(2—17)均表明，在均匀电场中SF6 气体的击穿也遵循巴申定律。它在0.1MPa
(1atm)下的击穿场强
，几乎
是空气的3倍。
前面已经提到，在气体绝缘电气设备中最常见的 是稍不均匀电场气隙，例如同轴圆筒间的气隙。
六氟化硫和气体绝缘电气设备
（三）影响击穿场强的其它因素
气体绝缘电气设备的设计场强值远低于理 论击穿场强，这是因为有许多影响因素 会使它的击穿场强下降。此处仅介绍其 中两种主要影响因素，即电极表面缺陷 和导电微粒。
1.电极表面缺陷
图2—19表示电极表 面粗糙度Ra对SF6，气 体电气强度Eb的六影氟化硫响和气。体绝缘电气设备
六氟化硫和气体绝缘电气设备
(二) 极不均匀电场中SF6的击穿
在极不均匀电场中， SF6气体的击穿有 异常现象，主要表 现在以下两个方面：
➢如图所示，首先是 工频击穿电压随气 压的变化曲线存在 “驼峰”；
六氟化硫和气体绝缘电气设备
➢其次是驼峰区段内 的雷电冲击击穿电 压明显低于静态击 穿电压，其冲击系 数可低至0．6左右， 如图2—18所示。
