液压扭力扳手型号规格选择
液压扳手压力对照表
液压扳⼿压⼒对照表液压扳⼿的使⽤范围⼗分⼴泛。
在船舶⼯程，⽯油化⼯，建筑，电⼒，矿⼭，冶⾦等⾏业的施⼯，检修，抢修等⼯作中，液压扳⼿对于⼤规格的螺栓的安装与拆卸都是⼀种⼗分重要的⼯具。
具有其它⼯具的不可替代性。
不仅使⽤⽅便轻巧，⽽且所提供的扭矩巨⼤且⼗分准确。
扭矩重复精度达到±3%左右。
液压扳⼿压⼒对照表如图:看看过上图的液压扳⼿压⼒对照表，那么我们在来说说液压扳⼿压⼒值(PSI mpa)换算⼒矩值公式(N.m)怎么换算!推荐你熟读液压扳⼿原理图那篇⽂章。
液压扳⼿扭矩压⼒换算的公式:⼒矩值=⼒*⼒臂!公式中的⼒臂指的就是螺母的半径(不同型号的螺母可以换算⼀下，如六⾓螺母)，⽽⼒指的就是压⼒表上的读数，客户需要会换算，换算公式:⼒=压⼒(压⼒表上的读数)*油缸⾯积(液压扳⼿中的油缸)!液压泵站压⼒的设定:1)根据所需的⼒矩值及所⽤液压扳⼿型号通过查询液压扳⼿压⼒对照表设定液压扳⼿泵站的压⼒。
例如:设定⼒矩=4620N.M，选沃顿WODEN液压扳⼿，查询液压扳⼿压⼒对照表，⼒矩4620N.M 对应泵站设置压⼒为30MPa。
2)当设定⼒矩为英制单位ft.lbs，则查询液压扳⼿压⼒对照表中英制扭矩对照表。
注意:公制–英制的单位换算!案例:2015年5⽉，新疆定西某风⼒发电安装现场，由于其项⽬技术员的⼯作疏忽，误将N.M当成ft.lbs，通过查表也就得出了错误的压⼒值，致使实际⼒矩超出规定⼒矩的35﹪以上。
所幸在沃顿WODEN⼯程师现场服务时及时发现，险些酿成⼤事故。
备注:1MPa=145Psi1Psi=0.007MPa1ft.lbs=1.3549N.M如果液压扳⼿在使⽤过程中需要扭矩，要按照以下的步骤设定好液压扳⼿液压泵的压⼒。
1.按照逆时针⽅向转动液压扳⼿上⾯的旋转⼿柄，然后松开调节阀。
2.按照逆时针⽅向将液压扳⼿上⾯的⼿柄拧松点，使液压达到为零。
3.按下液压扳⼿上⾯的按钮，使马达达到运转的效果。
液压扳手扭矩压力换算
液压扳手扭矩压力换算
液压扳手扭矩及泵站压力设定
1、液压扭矩扳手力矩的设定：
a) 根据设备的设计力矩设定，大多设备在产品技术参数中会给出螺栓的具体力矩值，该力矩即设定力矩。
b) 技术参数中没有标明设计力矩，在旧设备改造及检修过程中，往往无法得到具体设计力矩，处于设备与人身安全的考虑，建议按螺栓预紧力推荐表来设定力矩。
具体方法为：设定力矩=（推荐表中数据）×（80﹪～90﹪）
例如：8.8级M56螺栓，表中建议预紧力为5978N.M，则设定力矩为5978×80﹪=4782 N.M。
2、液压泵站压力的设定：
a) 根据所需的力矩值及所用扳手型号通过查询WREN雷恩液压扳手扳手明书《压力-扭矩对照表》设定泵站的压力。
例如：设定力矩=4620N.M，选WREN 雷恩8MXTA液压扳手，查询WREN雷恩MXTA液压扳手操作保养手册中扭矩对照表8MXTA一列，力矩4620N.M对应泵站设置压力为30MPa。
b) 当设定力矩为英制单位ft.lbs，则查询MXTA液压扳手操作保养手册中英制扭矩对照表。
注意：公制-英制的单位换算！
案例：2012年8月，新疆某风力发电安装现场，由于其项目技术员的工作疏忽，误将N.M当成ft.lbs，通过查表也就得出了错误的压力值，致使实际力矩超出规定力矩的35﹪以上。
所幸在WREN雷恩工程师现场服务时及时发现，险些酿成大事故。
备注：1MPa=145Psi
1Psi=0.007MPa
1ft.lbs=1.3549N.M
螺栓预紧力推荐表：。
标准扳手尺寸
标准扳手尺寸标准扳手是机械工业中常用的工具，它能够用来拧紧或者松开螺丝、螺母等零部件。
在选择扳手时，正确的尺寸是非常重要的。
本文将介绍标准扳手的尺寸，帮助您正确选择和使用扳手。
首先，标准扳手的尺寸是指扳手头部的开口大小。
常见的标准扳手尺寸包括6mm、8mm、10mm、12mm、14mm、17mm、19mm等。
这些尺寸是根据螺丝或者螺母的尺寸来确定的。
在选择扳手时，您需要确保选用的扳手尺寸与螺丝或者螺母的尺寸匹配，这样才能够有效地使用扳手进行拧紧或者松开。
其次，标准扳手的尺寸还包括长度。
一般来说，扳手的长度会根据其尺寸而有所不同。
较小尺寸的扳手长度较短，而较大尺寸的扳手长度较长。
在使用扳手时，您需要根据具体的工作环境和需求来选择合适长度的扳手，以确保能够轻松地操作扳手，并且不会受到空间限制。
另外，标准扳手的尺寸还涉及到扳手的材质和制作工艺。
优质的扳手通常采用优质的合金钢材质制作，经过精密的热处理和表面处理，具有较高的硬度和耐磨性，能够在使用过程中保持稳定的性能。
而劣质的扳手可能采用次品材质制作，制作工艺粗糙，容易出现变形、断裂等问题，使用起来不仅效果不佳，还可能存在安全隐患。
总的来说，正确选择标准扳手的尺寸是非常重要的。
只有选用合适尺寸的扳手，才能够高效地完成工作，并且保证工作的质量和安全。
因此，在购买和使用扳手时，务必要注意扳手的尺寸、长度以及质量，以确保能够满足实际工作需求。
在实际工作中，您可以根据需要准备一套不同尺寸的标准扳手，以备不时之需。
同时，定期检查和维护扳手，确保其性能和使用寿命。
正确选择和使用标准扳手，将为您的工作带来便利和效率，同时也能够保障工作的质量和安全。
希望本文对您了解标准扳手的尺寸有所帮助，谢谢阅读！。

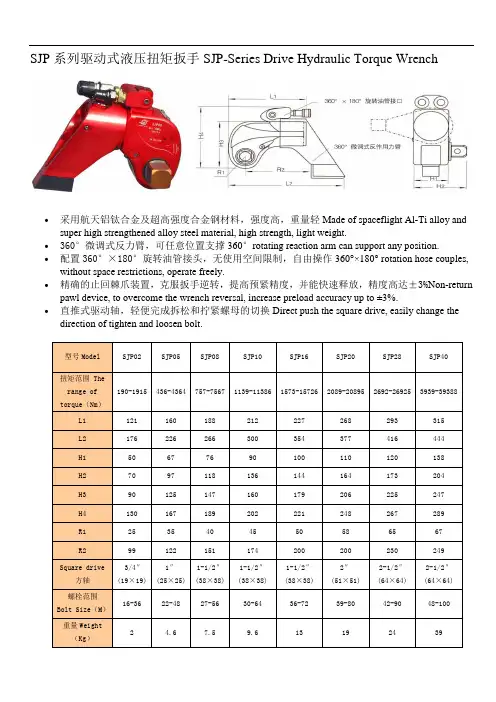

SJP系列驱动式液压扭矩扳手
SJP系列驱动式液压扭矩扳手SJP-Series Drive Hydraulic Torque Wrench•采用航天铝钛合金及超高强度合金钢材料，强度高，重量轻Made of spaceflight Al-Ti alloy and super high strengthened alloy steel material, high strength, light weight.•360°微调式反力臂，可任意位置支撑360°rotating reaction arm can support any position.•配置360°×180°旋转油管接头，无使用空间限制，自由操作360°×180° rotation hose couples, without space restrictions, operate freely.•精确的止回棘爪装置，克服扳手逆转，提高预紧精度，并能快速释放，精度高达±3%Non-return pawl device, to overcome the wrench reversal, increase preload accuracy up to ±3%.•直推式驱动轴，轻便完成拆松和拧紧螺母的切换Direct push the square drive, easily change the direction of tighten and loosen bolt.型号Model SJP02 SJP05 SJP08 SJP10 SJP16 SJP20 SJP28 SJP40扭矩范围 Therange oftorque（Nm）190-1915 436-4364 757-7567 1139-11386 1573-15726 2089-20895 2692-26925 3939-39388 L1 121 160 188 212 227 268 293 315L2 176 226 266 300 354 377 416 444H1 50 67 76 90 100 110 120 138H2 70 97 118 136 144 164 173 204H3 90 125 147 160 179 206 225 247H4 130 167 189 202 221 248 267 289R1 25 35 40 45 50 58 65 67R2 99 122 151 174 200 200 230 249Square drive方轴3/4″(19×19)1″(25×25)1-1/2″(38×38)1-1/2″(38×38)1-1/2″(38×38)2″(51×51)2-1/2″(64×64)2-1/2″(64×64)螺栓范围Bolt Size（M）16-36 22-48 27-56 30-64 36-72 39-80 42-90 48-100 重量Weight（Kg）2 4.6 7.5 9.6 13 19 24 39※可定制各种特殊规格的驱动轴、反作用力臂。
常用活动扳手的规格
常用活动扳手的规格
活动扳手是一种常用的手动工具，通常用于紧固螺母和螺栓。
不同的螺母和螺栓需要不同规格的扳手来进行操作。
以下是常用活动扳手的规格：
1. 6mm - 32mm：这个规格的扳手适用于小型螺母和螺栓的操作，通常用于机械和汽车维修中。
2. 10mm - 50mm：这个规格的扳手适用于中等大小的螺母和螺栓，通常用于建筑和机器设备的维修中。
3. 30mm - 80mm：这个规格的扳手适用于大型螺母和螺栓的操作，通常用于船舶和重型机械维修中。
4. 80mm - 150mm：这个规格的扳手适用于极大型的螺母和螺栓，通常用于大型船舶和桥梁的维修中。
除了规格之外，活动扳手的长度和重量也会受到不同规格的影响。
在选择扳手时，需要根据需要紧固的螺母和螺栓的大小来选择合适的规格。
- 1 -。
国家标准-》液压转矩扳手
ICS 25 140．99 J BJ47中华人民共和国机械行业标准JB／1'5557—2007代替JB／T 5557—1 991液压转矩扳手Wrench withhydraulic cyliuder2007．03．06发布2007．09—01实施中华人民共和国国家发展和改革委员会发布目次前言ⅢI范围．12规范性引用文件13型式、基本参数和主要尺寸1 3．1型i￡．1 3．2基本参数和主要尺寸．1 3．3型号说明．2 3．4标记示例4 4技术要求45试验方法和检验规则．．5 5．1试验方法。
5 5．2检验自职Ⅱ～5 6标志、包装和贮存．．5 6．1产品标志．5 6．2包岩E ．6 6．3包装标志6 6．4贮存．6 附录A(资料性附录)8．8级螺栓许用轴向力、预紧力和预紧转矩．7 图1 LGB型液压转矩扳手一2 图2 WJB型液压转矩扳手．．3 图3 NJB型液压转矩扳手．4刖罱本标准代替JB，r5557—199l《液压扭矩扳手》。
本标准与．I-B／T 5557一199l相比，其技术内容没有变化，仅作了编辑性的修改。
本标准的附录A为资料性附录。
本标准由中国机械工业联合会提出。
本标准由机械工业冶金设备标准化技术委员会归VI。
本标准起草单位：西安重型机械研究所、第二重型机械集团公司。
本标准主要起草人：刘勇、赵光发、张启明。
本标准所代替标准的历次版本发布情况：——JB／T 5557--1991。
IIl液压转矩扳手1范围本标准规定了液压转矩扳手(以下简称扳手)的型式、基本参数和主要尺寸、技术要求、试验方法和检验规则、标志、包装和贮存。
本标准适用于紧固符合GBfr 3098．1、GB／T3098．2规定、螺纹直径为M16～M120的各种六角头、方头、内六角头螺纹紧固件、公称转矩为2500N·m一80000N·in的扳手。
环境温度一20℃～+50℃。
2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
液压扳手型号
• 同步系统 • 液压扳手同步系统主要目的是为了避免法兰面单边受压模式，这种模式会导致法兰面的垫片因挤压
目录
• 1 基本组成 ▪ 同步系统 ▪ 动力单元 ▪ 主要特点 ▪ 驱 动式 ▪ 中空式
• 2 主要分类 • 3 使用范围 • 4 选购技巧 ▪ 螺栓规格 ▪ 螺栓扭矩 ▪ 螺栓、螺母空
间位置 ▪ 其它注意事项 • 5 安全操作
基本组成
• 液压扭矩扳手有驱动式液压扭矩扳手和中空式液压扭矩扳手两大系列。顾名思义，驱动式液压扭矩 扳手是靠驱动轴带动相应规格套筒来实现螺母的预紧，驱动式液压扭矩扳手相比中空式液压扭矩扳 手的好处是，只要扭矩范围允许的情况下，可根据替换相应的高强度套筒来完成不同规格的螺栓， 为通用型液压扳手，适用范围较广。中空式液压扭矩扳手则是配备过渡套使用，这也是限制了中空 液压扭矩扳手的使用规格，只能在其对比范围之内的螺栓规格，才能使用这把液压扭矩扳手来实现 工况，这也是中空液压扭矩扳手成为了一把特殊的液压扭矩扳手，因为它所使用的工况，一般为在 螺杆伸出来比较长、空间范围比较小、双螺母、螺栓间距太小、螺母与设备壁太小，或者一些特定 的行业的疑难工况较多。
• 液压扭矩扳手是由工作头、电动液压泵、双联高压油管、高强度套筒组成。由电动液压泵通过双联 高压油管将动力源传输到液压扭矩扳手，更具体的应该是电动液压泵启动后在内部通过电机马达产 生压力，将内部的液压油通过油管介质传送到液压扭矩扳手，然后推动液压扭矩扳手的活塞杆，由 活塞杆带动扳手前部的棘轮使棘轮能带动驱动轴来完成螺栓的预紧工作。关于液压扭矩扳手的配套 产品，电动液压泵有：电磁阀驱动（电动）或压缩空气驱动（气动）。
美国特科阿普 液压扭力扳手 操作保养手册
Made in USA美国特科阿普液压扭力扳手操作保养手册警告：在操作此扳手前请阅读本指南，如不遵守以下指南条款可能会造成设备损坏或人员伤害。
目录安全指南 (3)操作指南 (4)1.扳手 (4)2.液压泵 (5)3.操作 (5)保养维护指南 (6)1.液压扳手 (6)2.液压泵组 (6)疑难解答 (7)1.扳手疑难解答指南 (7)2.液压泵检修指南 (8)表一螺栓、螺母最大扭矩推荐值 (1)表二TU系列扭矩换算表 (10)表三 TX系列扭矩换算表-1 (11)表三 TX系列扭矩换算表-2 (12)表三 TX系列扭矩换算表-3 (13)表三 TX系列扭矩换算表-4 (13)z在使用、检查及维修特科阿普扳手时，请遵守《美国液压活塞和千斤顶国家标准安全法》（ANSIB30.1）中的规定。
z扳手只能适用最高压力不超过10.000PSI的液压泵。
z扳手应使用最底压力不低于10.000PSI，且有1.2倍以上安全系数的高压油管和快速接头等配件。
z不能使用损坏、老化的高压油管、套筒等配件。
z用高压油管连接液压扭力扳手和液压泵时，要保证公母快速接头连接到位，并确保锁固环锁固到位。
z扳手在一般使用情况下是不需手扶的，如果在必须用手扶或需固定扳手的情况下，应想其它办法达到目的。
z调整反作用力臂或反作用面，确保扳手驱动轴线与螺栓轴线不产生倾斜。
z要避免过度弯折高压油管，防止油管中形成后备压力，导致油管寿命降低，且扳手产生的扭矩无法达到设定的值。
z使用合适的扳手，不能用小型扳手来代替大型扳手的工作，不要用锤子敲打套筒或用其它工具增加作用力。
如果现当前使用的扳手无法拆松很紧的螺母，请换用大一型号的扳手。
z不要利用高压油管及快速接头移动或携带扳手。
z在工作中操作者要保持身体稳定、平衡。
根据常识，不能在不稳定状态下使用动力设备。
z使用前，转动扳手观察其功能是否良好。
寻找一个固定面，选择好作用点，确定反作用力臂安装可靠，确保高压油管没有被压住。
液压扳手扭矩压力换算
液压扳手-YK中空式液压扳手YK中空式液压扳手是液压扭力扳手中的一种。
它的特点是：最大限度的采用高强度轻金属,一体成型动力头，全面提高强度及寿命；较大的扭矩/重量比,双作用，高速,转角大，效率高, 一只动力头可配合多种工作头使用，工作范围广,360°×360°旋转软管接头使在狭小的空间内使用方便,绝不会出现机构卡死,扭矩重复精度高达±3%,松开时不需其它工具,存贮箱保护扳手头避免损坏，浸水和污浊,运动部件少，经久耐用，维护方便。
液压扭力扳手可分为手动扭力扳手和电动扭力扳手。
YK中空式液压扳手体积小，力矩大、预紧准确。
它广泛适用于冶金、电力、化工、机械、通信等行业的机械设备和设施，重要螺栓联接的安装及拆卸维修，能方便快捷地NJS大功率液压扭矩扳手（液压扭力扳手）一、NJS大功率液压扭矩扳手（液压扭力扳手）产品的型号及适用螺栓、螺母范围二、NJS大功率液压扭矩扳手（液压扭力扳手）产品简介随着我国机械制造业的技术水平的不断提高，为确保产品质量，许多设备和设施已经并将日益广泛的采用高强度螺栓，并对螺栓的紧固的预紧力矩提出严格的要求，尤其是承受重载荷及强烈冲击振动的重型机械设备就更为重要，为了提高螺纹联接质量及可靠性，精确地控制高强度螺栓联接的预紧力矩，本厂科技人员综合应用国内外先进技术，研制成功液压扭矩扳手，可帮助您解决这一难题。
液压扭矩扳手是帮助您装、拆螺栓、螺母，同时能比较准确的控制拧紧扭矩的理想工具，它广泛适用于冶金、电力、化工、机械、通信等行业的机械设备和设施，重要螺栓联接的安装及拆卸维修，能方便快捷地完成您的装拆螺栓任务，同时可有效地保证您所需的扭矩值。
三、NJS大功率液压扭矩扳手（液压扭力扳手）结构及工作原理液压扭矩扳手（液压扭力扳手）（见图1）由手动高压泵和带棘轮式液压扭矩扳手两部分组成。
操纵手动高压泵的手柄，液压缸产生推力，经过曲柄系统形成力矩，带动螺母转动一个角度，使扭矩传递到带棘轮装置的内六角套筒上从而传递给螺栓联接，按要求预紧螺栓。
关于扭矩扳手的参数介绍
关于扭矩扳手的参数介绍
力矩扳手又叫扭矩扳手、扭力扳手、扭矩可调扳手，是扳手的一种。
按动力源可分为：
电动力矩扳手、气动力矩扳手、液压力矩扳手及手动力矩扳手；手动力矩扳手可分为：预置式、定值式、表盘式、数显式、打滑式、折弯式、以及公斤扳手。
当螺钉和螺栓的紧密度至关重要的情况下，使用扭矩扳手可以允许操作员施加特定扭矩值。
扭矩扳手的参数
1、手柄人体工程学优化设计，握持舒适，大大降低高强度操作时产生的疲劳感。
2、双刻度尺，可设定扭矩值。
3、达到设定扭矩值时，发出清晰的咔塔声，并且在手柄上可感觉到轻微震动。
4、锁定环靠近虎口处，可避免误操作改变设定扭矩值。
5、扳手长度：167—1680MM。
6、驱动方尺寸有1/4、3/8/、1/2、3/4、1英寸等。
7、小刻度间隔0.01—200。
8、按扭力要求锁紧螺母。
9、应用力矩应在扳手的扭力范围20%至90%之内。
标签:
扭矩扳手。
扭力扳手规格型号标准
扭力扳手规格型号标准
扭力扳手是一种常用的工具，用于紧固螺栓和螺母时控制扭矩的大小。
在不同的工作环境下，需要使用不同规格型号的扭力扳手。
本文将介绍扭力扳手规格型号标准。
首先，扭力扳手的规格型号应该根据紧固螺栓和螺母的直径来选择。
一般来说，直径在M6-M12之间的螺栓需要使用扭力
扳手规格型号为1/4英寸，直径在M12-M20之间的螺栓需要
使用扭力扳手规格型号为3/8英寸，直径在M20-M36之间的
螺栓需要使用扭力扳手规格型号为1/2英寸，直径在M36以
上的螺栓需要使用扭力扳手规格型号为3/4英寸。
其次，扭力扳手的规格型号还应该考虑所需的扭矩范围。
一般来说，不同的工作环境需要使用不同的扭矩范围，因此需要选择不同的规格型号的扭力扳手。
比如，在汽车维修中，需要使用扭矩范围在10-150N·m之间的扭力扳手；而在工业生产中，需要使用扭矩范围在200-1000N·m之间的扭力扳手。
此外，还需要考虑到工作环境的特殊要求。
比如，在高温环境中工作时，需要选择能够耐高温的扭力扳手；在潮湿环境中工作时，需要选择能够防水防潮的扭力扳手。
总之，选择合适的扭力扳手规格型号非常重要，不仅可以保证工作效率，还可以保证工作质量和安全。
因此，在选择扭力扳手时，应该根据实际需求来选择合适的规格型号，并且注意选择有质量保证的品牌和厂家。
活动扳手规格型号表
活动扳手规格型号表活动扳手是一种常用的手动工具，广泛应用于机械、汽车维修、船舶维护和建筑等领域。
活动扳手通过旋转手柄实现对螺栓和螺母的拧紧或松开，具有灵活性和便携性，是工人们必备的工具之一。
活动扳手的规格和型号多种多样，每种规格和型号适用于不同的应用场景和工作需求。
下面是一份活动扳手的规格型号表，以帮助您选择合适的工具。
1. 单头活动扳手单头活动扳手是最常见的一种活动扳手，使用时只能拧紧或松开螺栓或螺母的一种尺寸。
它适用于一些常见规格的螺栓和螺母，如M8、M10、M12等。
2. 双头活动扳手双头活动扳手是一种更为灵活的工具，其两端分别配备不同规格的扳手头，可满足不同尺寸的螺栓和螺母的拧紧或松开需求。
常见的双头活动扳手有8-10mm、10-12mm和12-14mm等规格。
3. 多头活动扳手多头活动扳手是一种更为多功能的扳手工具，它具有可调节的扳手头，可以适应不同规格的螺栓和螺母。
多头活动扳手通常具有一个可旋转的齿轮机构，通过调整齿轮，实现扳手头的尺寸调整。
这种扳手适用于多种规格的螺栓和螺母，如6-18mm、10-32mm等。
4. 扭力活动扳手扭力活动扳手是一种特殊的扳手，具有能够精确测量扭力的功能。
这种扳手通常配备一个可调节的扭力限制器，以确保对螺栓或螺母施加适当的扭力。
扭力活动扳手广泛应用于需要准确控制扭力的场合，如汽车维修和航空工业。
5. 长臂活动扳手长臂活动扳手是一种有着较长手柄的扳手，它能够提供更大的杠杆力，便于对螺栓或螺母施加更大的力量。
长臂活动扳手通常用于需要较大力矩的场合，如建筑和船舶维护。
6. 直角活动扳手直角活动扳手是一种角度为90度的扳手，其设计使其适用于狭窄空间和难以到达的地方。
直角活动扳手通常用于汽车发动机维修和机械设备安装等需要在狭小空间内操作的场合。
7. 可调角度活动扳手可调角度活动扳手是一种具有可调角度的扳手，通常可以在180度内调整。
这种扳手适用于需要在不同角度下操作的场合，如机械设备的安装和维修。
液压扭力扳手附件及扭矩对照表
规格
螺母
对边
3/4″
订货号
1″
订货号
1-1/2″
订货号
2-1/2″
订货号
适用
对边
过渡套订货形式
M24
36
010036
030036
050036
-
36
PXL2
PXL4
-
-
-
M27
41
010041
030041
050041
-
41
-
-
-
M30
46
010046
030046
050046
-
46
-
-
-
M33
50
010050
使用一部扳手，负载不均衡
使用四同步扳手系统，负载均蘅和精确
正确选择液压扭矩扳手型号，请与凯斯普销售工程师联系
030050
050050
-
50
-
-
-
M36
55
010055
030055
050055
-
55PX8-Fra bibliotek-M39
60
010060
030060
050060
070060
60
-
-
M42
65
-
030065
050065
070065
65
-
PX16
-
M45
70
-
030070
050070
070070
70
-
-
M48
75
-
030075
-
-
-
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
液压扭力扳手型号规格选择
内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！
更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.
液压扳手对于大规格的螺栓的安装与拆卸都是一种较为重要的工具，在选购液压扳手时，螺
栓的规格、螺栓的强度等级是液压扭矩扳手选型的最关键参数，而液压扳手规格型号一般有
M36、M42、M48等，另外，液压扳手的使用也要遵循一定的安全操作规则。
今天小编就
为您介绍液压扳手规格型号选择方法，液压扳手使用注意事项。
【液压扳手】液压扭力扳手型号规格选择液压扳手使用注意事项
液压扭力扳手型号规格选择液压扳手使用注意事项
液压扳手（全名：液压力矩扳手；英文名：hydraulic torque wrench）常规的液压扭
矩扳手套件，一般是由液压扭矩扳手本体、液压扭矩扳手专用泵站以及双联高压软管和高强
度重型套筒组成。
液压扭矩扳手专用泵可以是电动或者气动两种驱动方式。
一、液压扳手的使用范围
液压扳手的使用范围广泛；在船舶工程，石油化工，风电，水电，热电，矿山，机械，
钢厂，橡胶，管道等行业的施工，检修，抢修等工作中，液压扭矩扳手对于大规格的螺栓的
安装与拆卸都是一种较为重要的工具；有其它工具的不可替代性，不仅使用方便，而且所提
供的扭矩非常精准，扭矩重复精度达到±3%左右。
二、液压扳手的选购技巧
螺栓规格
一般有几种规格，例如M36、M42、M48，如果不说螺母多大，是按公制螺栓螺母副配套筒的对边，M36在的螺母六角对边是55，M42是65，M48是75。
如螺栓规格跨度太大，而且扭矩跨度较大，那预紧这些螺栓就必然要选用两种型号扳手。
螺栓扭矩
提醒：螺栓的规格、螺栓的强度等级是液压扭矩扳手选型的最关键参数,螺栓不同，扭矩不同，同样的螺栓强度等级不同扭矩不同，同样螺栓强度等级，不同工况的扭矩也不同，用于轧机设备和化工设备上螺栓扭矩是不一样的，一般的设计图纸都会给出扭矩大小，如不给，会给出相应的标准号，如重型机器设备是采用国标—JB/T5000.10-2007，如8.8级M42的螺栓的扭矩为2744Nm；M36螺栓的扭矩为1764Nm；M48螺栓的扭矩为3920Nm；以上三种螺栓可以选一种型号的扳手。
螺栓、螺母空间位置
如果没有空间限制，哪个型号的扳手都可以使用；驱动式液压扳手最为经济；如螺栓拧好后露出的螺纹较长或者螺栓上面有空间有限，最好使用中空式液压扳手；如螺母间距离狭窄，可选用中空式液压扳手。
其它注意事项
1）一种型号的液压扳手，只能解决几种相近的螺栓，一般配1-10个套筒；
2）有条件的厂家最好是一个电动泵配两个扳手头使用，对角使用，可以提高效率，扭矩更准确；
3）液压扳手必须专人使用，专人保管，经常保养，如换油，清洗等；
4）螺栓扭矩标准应以国标为准，国标是符合中国国情的。
液压扳手价格和型号各异，根据不同的品牌有所区别。
液压扳手品牌有哪些？
三、液压扳手的使用注意事项
1、在最开始的人们开始要先做的就是要确定这个拆松的动作，还是就是人们还要利用的就是用来锁紧螺母然后在通过该按下动作或旋出锁固螺钉。
2、在进行一些的取出驱动方轴在进行对他们的换向。
3、在后来人们可以在它的上面装上一些有关的驱动方轴定位器，拉下反作用力臂锁固装置，按适合方位装入反作用力臂、确定拆松、锁紧工作时方轴方向。
四、液压扳手使用方法
操作前检查：
1）易燃易爆环境不得使用电动液压泵，应使用气动液压泵。
2）检查电动泵作业电压满足220V。
3）检查液压扳手泵压力调整、过滤、喷油三联装置，进行排水、添加46#抗磨液压油、进气压力调整。
4）检查液压油泵油标的油位在0线以上，液压油清澈透明。
应添加专用液压油，严禁混用其它油。
5）检查超高压软管有无折弯等损伤;连接时先理顺软管不得纠结，插头插座擦干净无污物，将快装接头插到底，确保连接可靠，并用手将螺纹套锁紧，否则快装接头内单向阀未顶开无法正常供油。
操作程序：
1）线控开关按钮功能：按下（RUN）按钮，油缸推进;松开按钮，油缸自动复位。
按下（STOP）按钮，油泵停止。
2）液压泵起动前，先打开（旋松）压力调节阀，再打开电源（ON），检查液压泵运转是否正常;然后点动线控按钮数次，运转数分钟，将压力调节到所需预设压力值。
额定压力为70Mpa。
3）调节压力时，应按住线控按钮，当听到扳手“啪”一声，快速释放杆跳下，扳手到位停止转动，压力表从0急速上升，另一只手缓慢向上调节压力调节阀，并可用锁紧螺母锁紧。
4）空运转，将液压扳手放在地上，按下（RUN）钮，扳手开始转动，当听到扳手“啪”的一声，则扳手到位停止转动;此时松手按钮，扳手自动复位，当再次听到扳手“啪”的一声，则复位完成。
即：RUN—推进—啪—松手—复位—啪。
重复做几个工作循环，观察扳手转动无异常时，可将扳手放至螺帽上作业。
5）拆松螺帽：将液压泵压力调到最高（70Mpa），确认扳手转向为拆松方向，找好反作用支点，靠稳，反复进行油缸的进退工作循环。
如果拆不动，则采取除锈措施，如果螺母还拆不动，则换用更大型号的液压扳手。
6）锁紧螺帽：查扭矩对应表确定液压泵的压力设定，确认扳手转向为锁紧方向，找好反作用支点，靠稳，反复进行油缸的进退工作循环，直至螺帽不动为止。
7）液压扳手作业停止时，应及时关闭电源。
8）工作完毕后切断电源，按卸压阀卸去系统余压，完全打开压力调节阀，再拆卸油管。
9）扳手搬运时必须卸下油管后进行。
操作注意：
1）取扳手时如扳手卡紧取不下，应按（RUN）按钮不松手，同时扳动快速释放扳机，然后松开按钮，取下扳手。
切忌用锤打击，否则会损坏液压缸及活塞组件。
2）若带（SET）复位按钮，液压泵起动前先按一下（SET）复位按钮。
3）若试运转时有啸叫声，应将压力调至最低，反复进行工作循环，直至将气体排尽无啸叫声为止。
4）正常工作温度为10—70℃。
安全要求：
1）液压扳手须由熟悉该机性能、操作和安全要求的操作者操作。
2）扳手套筒放套在螺母上，确认反作用力臂支撑牢靠。
切忌将手放在反作用力臂上。
3）超高压软管不许打折和急弯。
不得使用非规范的扳手套筒。
4）严格遵守公司HSE的相关管理规定。
保养
1）每班前例行保养。
2）每年或500h作一次二级保养。
3）相关记录
4）设备运行记录。
内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！
更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.。
