用全站仪测量横断面的几种方法
横断面测量说明
横断面测量说明书一、使用简介1．1 编码说明：采用全站仪8位编码外业采集，前2位是备注（外业带备注对照表出去）；第3位为起始点标识符“1”或“0”和加点符“2”或“3”，其中起始点为“1”，其它点为“0”，遇到不好到达的或要估算的点第3位输“2”（前）或“3”（后），分别表示内业表格上、下空一行，以便于内业处理；第4-8位是桩号（+号不要,0必须输）。
例：17001550表示第1+550条横断面上的点，备注为“河滩”。
1．2 作业流程：全站仪导出数据后，首先运行断面程序，选择对应的数据格式，生成带有编码的点坐标数据文件（南方数据格式）；经检查数据无误之后，即可转换成标准的断面成果表。
二、运行环境及安装2．1 WIN98、ME、2000、XP平台上要装有WORD表格（最好有AUTOCAD2000或AUTO2002）。
2．1 把“横断面程序”文件夹安放在D盘下，并在“安装断面程序”文件夹下点击setup.exe，进入安装过程。
（可以装在任何一个目录下）三、外业操作1、使用仪器包括索加2110、2010，拓普康206，徕卡905、702、405。
其中徕卡仪器如果测不用改编码的点时，编码将存贮不到内存中，内业时可以根据上一点编码来进行下几个测点的复制和粘贴。
2、外业人数为2-3人，1人观镜，1-2人跑尺，手工只记录估算的、测不到的点号以及测站点号和转点点号备注，记录方式：上一个点号+（-）距离+（-）高差以及备注，同时对测错的点或不想要的点要做点号记录，内业时把其删除。
3、（1）当全站仪内存有已知坐标数据时，而且也需要展绘测点坐标时，按数字形化地形测量方法进行设站、定向。
设站点（X1，Y1，Z1），定向点（X2，Y2，Z2）。
（2）当无已知中桩坐标时，那么事先预输好假定的两个坐标，测站点号可以开头加一字母以区分其它测点，设站坐标都为（10000，10000，0）或（0，0，0），例如a1（0，0，0）（注：点号不要超过4位），测站点一般不输编码，只作手工记录断面桩号及备注。

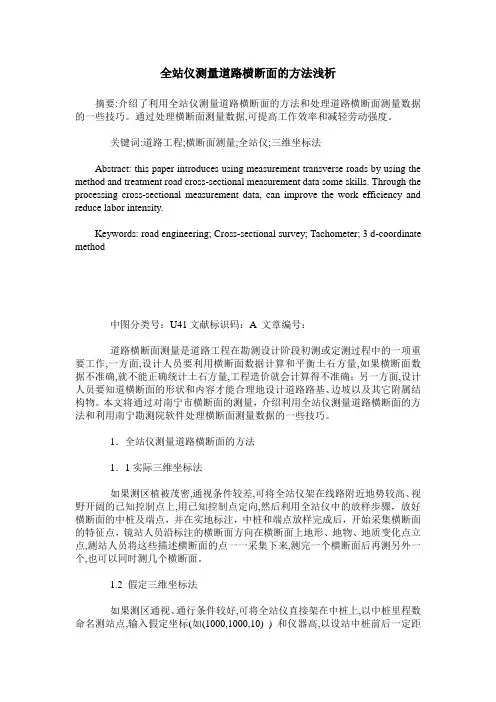

全站仪测量道路横断面的方法浅析
全站仪测量道路横断面的方法浅析摘要:介绍了利用全站仪测量道路横断面的方法和处理道路横断面测量数据的一些技巧。
通过处理横断面测量数据,可提高工作效率和减轻劳动强度。
关键词:道路工程;横断面测量;全站仪;三维坐标法Abstract: this paper introduces using measurement transverse roads by using the method and treatment road cross-sectional measurement data some skills. Through the processing cross-sectional measurement data, can improve the work efficiency and reduce labor intensity.Keywords: road engineering; Cross-sectional survey; Tachometer; 3 d-coordinate method中图分类号：U41文献标识码：A 文章编号：道路横断面测量是道路工程在勘测设计阶段初测或定测过程中的一项重要工作,一方面,设计人员要利用横断面数据计算和平衡土石方量,如果横断面数据不准确,就不能正确统计土石方量,工程造价就会计算得不准确；另一方面,设计人员要知道横断面的形状和内容才能合理地设计道路路基、边坡以及其它附属结构物。
本文将通过对南宁市横断面的测量，介绍利用全站仪测量道路横断面的方法和利用南宁勘测院软件处理横断面测量数据的一些技巧。
1．全站仪测量道路横断面的方法1．1实际三维坐标法如果测区植被茂密,通视条件较差,可将全站仪架在线路附近地势较高、视野开阔的已知控制点上,用已知控制点定向,然后利用全站仪中的放样步骤，放好横断面的中桩及端点，并在实地标注，中桩和端点放样完成后，开始采集横断面的特征点，镜站人员沿标注的横断面方向在横断面上地形、地物、地质变化点立点,测站人员将这些描述横断面的点一一采集下来,测完一个横断面后再测另外一个,也可以同时测几个横断面。
测绘技术中的断面测量技巧
测绘技术中的断面测量技巧测绘技术是现代社会不可或缺的一项基础工程技术。
在工程建设、土地规划、资源勘测等领域中，测绘技术被广泛应用，其中断面测量是测绘工作的重要环节之一。
本文将探讨测绘技术中的断面测量技巧，以帮助读者更好的理解和应用这一技术。
一、断面测量的基本概念断面测量是指在地面上或其他实地环境中，通过测量工具对地形的高程特征进行测量的过程。
断面测量的一个重要应用领域是在道路建设中，通过测量道路横断面的各种参数，以确定道路的合理坡度和轮廓，提高道路的平整度和通行安全性。
二、断面测量的常用方法和工具1. 全站仪测量法全站仪是一种现代化的测量仪器，它具有高精度、多功能的特点。
在断面测量中，可以通过全站仪测量地面各个点的坐标和高程，从而得到地形的具体数据。
用户只需要站在测量点上，通过全站仪进行观测和记录，即可获取所需的断面参数。
全站仪测量法因其高效、准确的特点，被广泛应用于断面测量领域。
2. GPS测量法全球定位系统（GPS）是现代导航和测量领域的重要工具，已经成为断面测量的一种常用方法。
通过使用GPS接收器，可以获取测点的经纬度坐标和海拔高度信息。
GPS测量法在大规模测量和广域范围的断面测量中具有较高的效益，具备了同时测量多个点的能力，大大提高了测量效率。
3. 激光测距仪测量法激光测距仪是一种基于激光束测量原理的测量仪器，常用于较短距离的测量任务。
在断面测量中，激光测距仪可以被用来测量地点与设备之间的距离，从而计算出高程信息。
激光测距仪具有测量速度快、准确度高的特点，适用于复杂地形和狭窄区域的断面测量。
三、断面测量的注意事项1. 进行现场勘察在进行断面测量前，必须进行现场勘察，了解测量区域的具体地形和状况。
通过现场勘察，可以确定测量点的位置和数量，以及选择合适的测量方法和工具。
2. 确定测量控制点在进行断面测量时，需要确定一些测量控制点，作为测量的基准点。
这些控制点应选择在地势平缓、易于找到和测量的地方，通过对这些控制点的测量，可以确保整个断面测量的准确性和一致性。

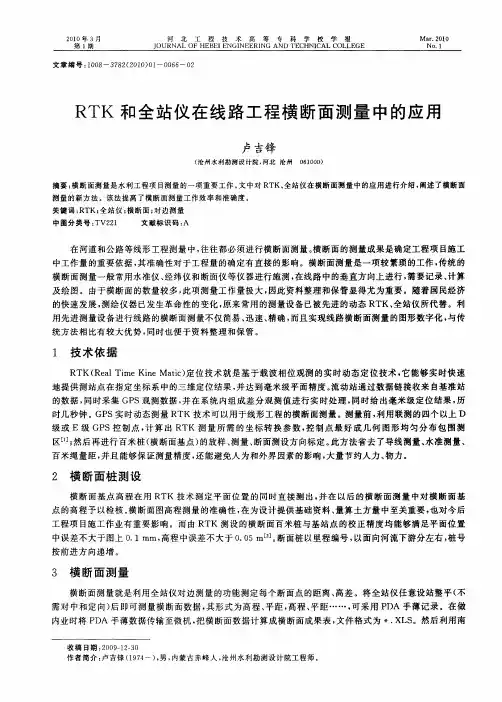

RTK和全站仪在线路工程横断面测量中的应用
第 ｌ 期
卢 吉锋 ： ＲＴＫ 和全 站 仪 在 线 路 工程 横 断 面 测 量 中 的 应用
６ ７
方 Ｃ Ｓ． ＡＳ ６ １软件转 换成 常用 的横断面 展绘 数据格 式 ， 距 、 平 高差 ， 距 、 差 …… ， 件格 式 为 ＊． Ｍ 。利 平 高 文 ＨＤ
用该 数据在 南方 Ｃ Ｓ ． ＡＳ ６ １软件 中绘制 断面 图 。 沧州 东部 供水 工程 项 目断面 测量 的作 业成 果表 明 ， 方法 的横 断面 测量 成果 精 度满 足规 范规 定 的横 断 该 面点 和水位 点 的测量精 度 ， 位 中误 差 不大于 图上 ±０ ７ 点 ． ５ｍｍ， 程精度 对临 近基本 高程 控制点 中误 差不 大 高 于 ±０ ３ｍ。在横 断面测量 中需 做 到断面 方 向为 垂直设 计线路 中心 线方 向 ， ． 即在 测量 时需 按 Ｒ Ｋ 标定 的设 Ｔ 计 方 向测 量 ， 的密 度 以能正 确反 映地 形 变化 为原则 ， 点 在地 形 变化较 大 时测点 应 加密 ， 下部 分所 测水 深点 水
时几秒钟 。 Ｓ实时动态பைடு நூலகம்测量 ＲＴ 技术可 以用于线 形工程 的横断面 测量 。测量前 ， 用联测 的四个 以上 Ｄ ＧＰ Ｋ 利
级或 Ｅ级 ＧＰ Ｓ控制 点 ， 算 出 ＲＴ 测 量 所 需 的坐 标 转换 参 数 ， 计 Ｋ 控制 点 最 好 成几 何 图形 均匀 分 布包 围测 区［ ； 】 然后 再进行 百米桩 （ 横断面基 点） 的放样 、 测量 、 断面测 设方 向标定 。 此方 法省 去 了导线 测量 、 水准 测量 、 百米绳量距 ， 并且 能够保 证测量精度 ， 还能避 免人 为和外界 因素的影 响 ， 大量 节约人力 、 物力 。
全站仪自由站法测量横断面
总 第 蚰 期
公 路 与 汽 运
Ｈｉｈ ｇ ｗａ ｓ ＆ Ａ“ ｍｍ ｐ ｉａ ｉ ｎ ｙ ｗ Ａｐ ｌｃ ｔｏ ｓ ３ ｌ
线 的 里 程 和 距 离 ， 可 将 测 站 平 移 至 线 路 中 即 线 某 一 里 程 点 上 ， 时 ， 点 的 纵 、 坐 标 值 此 测 横
非 常 重 要 。 生 产 机 具 的 组 台 不 同 ， 压 实 系 其
６ 结 束 语
水 泥稳 定 类基 层 是 目前 使 用 较 多 的 一 种 结 构 形 式 ， 二 级 和 二 级 以 下 的 公 路 施 工 中 在
由于 各 地 条 件 的 不 同 导 致 生 产 形 式 不 同 ， 其
质 量 控 制 办 法 也 多 种 多 样 ， 只 要 努 力 提 高 但 机械 化程度 ， 持 工厂 化生产 的发 展方 向 ， 坚 注 重 关 键 环 节 的 管 理 ， 定 严 格 的 质 量 控 制 措 制 施 ， 强 工 序 质 量 控 制 ， 一 定 能 生 产 出 高 质 加 就
在 线 路 穿 越 通 视 条 件 差 或 者 难 以架 设 仪 器 或 者 高 差 较 大 的 地 区 ， 述 方 法 就会 受 到 一 定 上 的 限 制 甚 至 无 法 测 量 。使 用 全 站 仪 采 用 自 由 站 法 测 量 横 断 面 ， 克 服 上 述 不 利 条 件 ， 得在 线 路 中线 上 的 里 程 ， ｙ
则为该里 程上 的横断 面点 。
注 意 ： 值 有 正 、 之 分 （ ｙ．输 入 ０ Ｙ 负 当 ． 时 ， 可 能 全 正 或 全 负 ） 正 、 分 别 表 示 测 有 。 负 点 位 于 中线 的 右 、 侧 。 左
美 键 词 ：横 断 面 ；奎 站 仪 ；测 量

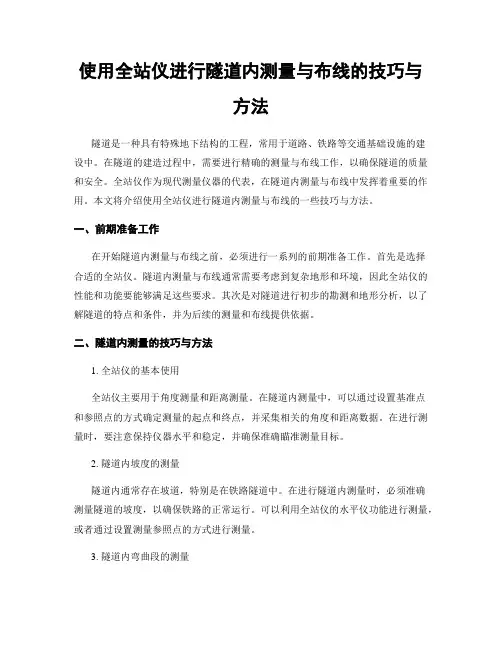

使用全站仪进行隧道内测量与布线的技巧与方法
使用全站仪进行隧道内测量与布线的技巧与方法隧道是一种具有特殊地下结构的工程，常用于道路、铁路等交通基础设施的建设中。
在隧道的建造过程中，需要进行精确的测量与布线工作，以确保隧道的质量和安全。
全站仪作为现代测量仪器的代表，在隧道内测量与布线中发挥着重要的作用。
本文将介绍使用全站仪进行隧道内测量与布线的一些技巧与方法。
一、前期准备工作在开始隧道内测量与布线之前，必须进行一系列的前期准备工作。
首先是选择合适的全站仪。
隧道内测量与布线通常需要考虑到复杂地形和环境，因此全站仪的性能和功能要能够满足这些要求。
其次是对隧道进行初步的勘测和地形分析，以了解隧道的特点和条件，并为后续的测量和布线提供依据。
二、隧道内测量的技巧与方法1. 全站仪的基本使用全站仪主要用于角度测量和距离测量。
在隧道内测量中，可以通过设置基准点和参照点的方式确定测量的起点和终点，并采集相关的角度和距离数据。
在进行测量时，要注意保持仪器水平和稳定，并确保准确瞄准测量目标。
2. 隧道内坡度的测量隧道内通常存在坡道，特别是在铁路隧道中。
在进行隧道内测量时，必须准确测量隧道的坡度，以确保铁路的正常运行。
可以利用全站仪的水平仪功能进行测量，或者通过设置测量参照点的方式进行测量。
3. 隧道内弯曲段的测量隧道内通常存在弯曲段，需要对其进行精确测量。
可以利用全站仪的角度测量功能，通过测量两个参照点之间的角度来确定弯曲段的形状和角度。
在测量时，应注意保持仪器水平和稳定，并准确瞄准参照点。
4. 隧道内横断面的测量隧道内的横断面是隧道设计和建造的重要参考依据。
利用全站仪的测量功能，可以对隧道内的横断面进行准确测量，并绘制出相应的剖面图。
在进行测量时，应选择合适的测量路线，并进行适当的测量间距，以获得准确的横断面数据。
三、隧道内布线的技巧与方法1. 布置测量控制点在隧道内进行布线工作时，必须先进行控制点的布置。
控制点是测量的基准点，用于确定测量的起点和终点，并提供水平和垂直的参考。
全站仪任意点设站测量横断面及数据处理
全站仪任意点设站测量横断面及数据处理中铁二十五局集团北方公司大西客专二项目部王恩会摘要：介绍全站仪任意点设站测量直、曲线地段横断面具体操作方法和测量数据的处理，与传统方法比较，提高了测量精度和速度。
关键词：全站仪；测量；横断面；数据处理在路基的土石方挖填施工中，必须准确的测量出挖填方数量，以便更好的做出土石方调配；在施工过程中也要及时掌握每月实际完成土石挖填数量，就这需要对地面线进行测量。
在全站仪广泛应用的今天，大大的提高了测量工作的精度和速度，而在施工中所用的坐标系均为大地坐标系，这就增加了横断面测量工作难度，选择合理的测量方法，可以减轻外业测量工作量和内业计算量。
结合测量实践经验，论述全站仪任意点设站测量横断面的方法和具体操作以及横断面的绘制与方量计算。
一、测量准备根据所要测量断面的长度和数量，组织测量仪器，确定测量人数，一组需要三至四名测量人员，观测、记录各一个，立棱镜一至两人，若断面长可增加立棱镜人员。
二、直线地段横断面测量直线地段横断面测量比较简单，可直接将全站仪架设在视野开阔处，通过两个已知坐标点，用后方交会的方法测量出置镜点的平面坐标及高程，通过CASIO-5800P计算器的测量程序，将测站和后视点的大地坐标转换成施工坐标，以线路前进方向为X轴，垂直线路方向为Y轴，建立坐标系，把转换后的坐标输入到全站仪的坐标测量程序中，里程输入到X 坐标中，距中线距离输入到Y坐标中，高程输入到Z坐标中，用极坐标或直角坐标进行定向后，测量出立棱镜人员所在位置的里程，按断面里程调整至所需要测量断面，测量出里程、距离中线的距离和高程（如图所示）。
一般情况下线路左侧的距离为负，右侧为正，记录人员进行记录（记录可采用手写或电子手簿进行）。
三、曲线地段横断面的测量1、传统的测量方法曲线地段的横断面传统的测量方法是先放样出需要测量的曲线断面的中心点，然后每个断面设站进行测量，或放样出断面上的两个点再用人目测定向，钢尺拉距离进行测量。
1+X测绘地理信息智能应用考试题
1+X测绘地理信息智能应用考试题一、单选题（共100题，每题1分，共100分）1、我国基本比例尺地形图采用（）分幅方法A、正方形B、矩形C、梯形D、经纬度正确答案：C答案解析：1、地形图分幅方法分为两类，一类是按经纬线分幅的梯形分幅法（又称为国际分幅），另一类是按坐标格网分幅的矩形分幅法。
2、前者用于国家基本图的分幅，后者则用于城市或工程建设大比例尺地形图的分幅。
2、地形变化较为平缓的情况大多数用那种方法计算土方量A、三角网法B、方格网法C、平均高程法D、插值法正确答案：B3、飞机在摄影瞬间相对于实际地面的高度称为：A、绝对航高B、相对航高C、真实航高D、摄影航高正确答案：C答案解析：飞机在摄影瞬间相对于实际地面的高度称为真实航高4、全球四大卫星导航系统中具有一定通信能力的卫星导航系统是（）A、GalileoB、GPSC、BDS正确答案：C5、使用全站仪测量横断面时精度较高的一种方法是（）A、在中桩处架好仪器对中整平后瞄准垂直于路线的横断面方向，测量出每个变化点处距离和高差B、任意一点架仪器，直接测量出每个变化点的坐标和高程C、使用全站仪自带的对边测量功能，测量出所需数据正确答案：A6、以下哪个软件不包含土石方计算功能？A、飞时达B、ArcGISC、SouthMapD、CASS正确答案：B7、下列哪一项不是DTM法数据采集方式：A、根据坐标文件B、根据图面高程点C、根据图面三角网D、根据道路设计参数正确答案：D答案解析：D项是断面法所用8、北斗卫星导航系统分为中圆轨道、倾斜地球同步轨道和（）三种轨道类型A、太阳同步轨道B、地球静止轨道C、极轨道正确答案：B9、倾角计必须将传感器固定在（）或（）上，以便准确反映灾害体变化A、灾害体表面，观测墩B、灾害体表面，水泥台C、灾害体内部，观测墩正确答案：B答案解析：倾角计必须将传感器固定在灾害体表面或水泥台上，以便准能准确反映灾害体变化情况10、采用三角网法测量土方量，需要用全站仪根据地形来采集（）A、断面线B、高程点C、方格点正确答案：B答案解析：三角网法测量土方量，只要根据地形来采集高程点就可以了。
全站仪免棱镜测绘线路横断面
具体应用 和注意事项 ， 具有实 际指 导意 义。
关键词 ： 免棱镜 ； 断面； 横 全站仪 ； 工程测量
中图分类号 ： １ ．４ ； １ ，４＋５ Ｕ２ ２ ２ ＋４ Ｕ４ ２ ２ 文献标识码 ： Ａ 文章编号 ：０ ６ ９ ９ ２ ０ ）１ ０ ０—０ １０ —７ ４ （０ ７ ０ —０ ７ ３
一
种选择 其还 可产生可见 波段 的红色激 光束 Ｒ Ｌ
全站仪免棱镜测绘线路横断面
全站仪免棱镜测量的基本原理和测量精度分析
• 能不能用：
• 免棱镜测距的标称精度为±(3 mm+2×10-6#D) ,即每公 里测距误差±5 mm,这是采用目标板(no.710333)在测距 ≤30 m时通过实验获得的精度。
• 5)在野外测量,仪器难免汽车运送颠簸,建议每测一段时间, 按说明书检查、校正激光束的方向。
• 6)安全问题：从望远镜里看不到红色激光束,而在望远镜的 上方或侧面可以看到红色激光束。Leica全站仪一般采用 class2PÒ、class 3R级激光,虽然满足相关安全标准,但连续观 察激光束或把激光束直接指向别人会对人造成伤害。更不 能用其他光学仪器观察激光束,也不能两台全站仪在RL测 距模式下同时观测同一目标点。
Leica TCR1100系列全站仪EDM(Electronic Distance Measuring instrument)模块被集成在全站仪中,可以产生一束 与望远镜同轴的红外激光IR(Infra-red),作为相对于红外光束 的一种，选择其还可产生可见波段的红色激光束RL(Red Laser),相应地有IR和RL两种测距方式,通过全站仪键盘上的 按键可完成两种测距模式的转换。
分是高路堤地段,右临闽江。计划在右边增 建1股道(5道)及货运配套设施。在欲测横断 面方向上,既有边坡为浆砌片石护坡,坡度陡 且高差大,测绘人员难以到达被测点放置棱 镜。每隔5~10 min就有列车通过,对测量干 扰很大。
全站仪免棱镜测绘横断面的实际应用
道路施工测量—道路纵、横断面施工测量(工程测量)
（二）公路中平测量
（1）中平测量
主要是利用基平测量布设的水准点及高程， 引测出各中桩的地面高程，作为绘制路线断面地 面线的依据
二、横断面测量 （一）主要内容
横断面测量一般分为横断面方向的测定、横 断面测量及横断面图的绘制等工作 （二）横断面方向的测定
横断面方向应与路线中线垂直，曲线路段与 测点的切线垂直。一般可采用方向架、方向盘定 向，精度要求高的横断面定向可用经纬仪、全站 仪定向
在测站安置全站仪，路线中桩上安置棱镜，按全 站仪斜距测量键测量中桩至测站斜距，然后移动 棱镜于中桩横断面地形变化点，利用全站仪的对 边测量功能，可直接测得地形变化点至中桩的斜 距、平距及高差
1．直线段横断面方向的测定 直线段横断面方向与路线中线垂直，一般采用 方向架测定。
2、圆曲线横断面方向的测定 （1）圆曲线上任意一点的横断面方向即是该点 指向圆心的半径方向。 （2）圆曲线上横断面方向确定时采用“等角” 原理，即同一圆弧上的弦切角相等。 （3）测定时一般采用求心方向架
（三）横断面的测量方法
1）路线水准点是用水准测量方法建立的路线 高程测控制点
2）水准点根据需要和用途不同，道路沿线可 布设永久性水准点和临时性水准点
（3）基平测量的方法
1）我国公路水准测量的等级： ✓高速、一级公路为四等， ✓二、三、四级公路为五等。 ✓公路有关构造物的水准测量等级应按有关规定执行。
项目十 道路施工测量
任务三 道路纵、横断面施工测量
一、路线纵断面测量 1、又称中线高程测量，它的任务是在道路中 线测定之后，测定中线各里程桩的地面高程， 供路线纵断面图点绘地面线和设计纵坡之用 2、路线纵断面高程测量采用水准测量。纵断 面测量可分为基平测量和中平测量。
山区高速公路全站仪横断面测量方法浅析
山区高速公路全站仪横断面测量方法浅析摘要:本文介绍了几种山区高速公路全站仪横断面测量的方法,充分应用了全站仪的内置程序和断面处理程序,进行快速的横断面测量与数据处理。
关键词:高速公路全站仪测量横断面测量为了正确统计土石方量,在高速公路的勘测设计阶段和施工阶段都要对线路的横断面进行测量。
传统的横断面测量方法有水准仪皮尺法、横断面仪法、经纬仪视距法等。
而山区的高速公路,由于高差大,通视条件差,路基宽度大,横断面密度大,这些传统的测量方法,进行快速高精度的横断面测量比较困难。
随着科技的进步,测量设备在向着电子化,自动化方向发展,近些年出现的全站仪和GPS大大提高了测量的效率和精度。
全站仪作为目前普及率最高的测量仪器,由于设站灵活、内置程序可以辅助测量,在山区高速公路横断面测量中发挥了重要作用。
下面就分析几种在山区高速公路横断面测量中使用的全站仪横断面测量方法。
1 全站仪横断面测量方法1.1 计算器辅助法在测量前先计算出所测横断面的中桩点坐标和线路法线方向,如果是直线段,则可以只计算一个里程的中桩点坐标和线路法线方向。
编程计算器编写坐标转换程序,将施工坐标转换为以中桩为中心的断面坐标。
则每个断面测点在断面坐标系中的坐标为：L=S×COS(J-U)D=S×SIN(J-U)J为中桩到测点的方位角,U为断面法线方位角。
D用于修正断面的横向精度,也用于多断面测量的间隔值。
在测量时,将实测坐标输入计算器,计算出L、D值,如果值大于0.1 m,进行点位移动,直到满足要求,然后将点号按照断面编号,记录在全站仪的内存里。
此种方法,适合于没有内置程序的拓普康全站仪和部分国产全站仪。
此种方法优点是设站灵活,在山区可以找平坦的至高点设站,缺点是手工计算速度慢,效率不高(如图1)。
1.2 内置参考线程序辅助法全站仪内置的参考线程序一般作为放样规则的结构物比较方便,只要知道各点之间的相互关系,不用每个点的坐标都输入就可以进行放样。
一种横断面测量及数据的处理方法
如图2， A至B间距为M， 此时B点三 标为 维坐 0 士M， (当B位于线路右侧时取正， ( ， ) 2 当B位
于线路左侧时取负)。干B 点设站， 将其三维 坐标及仪器高、规标高输入全站仪， 然后按 上述操作方法继续横断面施测。 2 ( )当线路中线点不能设站时， 可由前面的 中线点_L放出该断面上的一点， 在放出的点上
1 问题的提出
横断面测量是线路工程中一项非常繁琐 的测量工作， 传统测量方法内外业工作量都很 式进行编号， 第一条横断面的点， 1、 如: 1一 3 …， 2 大。对一些没有横断面绘制软件的单位来说， 1一2 、1一 、 ， 第二条横断面的点， 一 内业工作量仍很大。针对这一情况， 本文提出 1 、2 一2 、2 一3 、……。亦可按里程附侧 点号形式编号 ，如横断面 中线点里程为 一种减少内业工作量的测量方法。 Kl + 120 ， 可记为， l 20 一1、Kl l 20 一2， Kl Kl l 20 一3 ， ……。这样编号有利于不同 横断 2 横断面的测设原理
工 程 技 术
200 7 1粼 . 16 ) 翻〕 下峨) 三& 了 口 协 比《口 协 日 〔 汇 ) 丫 「0 M八TIO N
一种 横断面测量及数据 的处理方法
刘克福 牟有忠 (江宁省有色地质局勘察研究院
， 8002 ， )
摘 要: 介绍一种用全站仪进行横断面侧t 及其数据处理方法。对一些没有横断面绘制软件的单位来说， 该法使横断面侧盆变得简易、 快捷、高效。 关键词:横断面 数据 侧t 中图分类号: TNg l 3 文献标识码: A 文章编号: 1672一 3791(2007)0 (a卜0087一 6 02
进行操作。
3 中线点上测设横断面
山区高速公路全站仪横断面测量方法浅析
１ ． ２ 内置参 考 线程 序辅 助法
各数据含义分别为桩号 ， 设 计 高程 ， 点
横 向差 值 ， 高程 差值 ， ｘ、 Ｙ坐标 ， 高程 。 全站 仪 内 置 的 参 考 线 程 序 一 般 作 为 放 号 ， 发挥 了重要作用 。 下 面就分析 几种在 山区 样 规 则 的 结 构 物 比 较 方便 ， 利 用 电 脑 上 配 套 的 断 面 测 量 软 件 ， 编 只 要 知 道 各 点 高 速 公 路 横 断 面 测量 中 使 用 的 全站 仪横 断 之 间 的相 互 关 系 ， 然 后 将 实 测 断 面 和 设 计 不 用 每 个 点 的 坐 标 都 输 辑 路 基 设 计 断 面 。 即 可 自动 计 算 出 本 断 面 入就可以进行 放样。 此 程 序 也 可 应 用 于 线 断 面 加 载 于 一 起 ， 的 填 挖 方 量 。 选 择要 输 出 的断 面 桩号 ， 生 成 路 横 断 面 的测 量 。 全 站 仪 建好 站 后 ， 进 入 参 ＣＡＤ格 式 断 面 图 ， 进行编辑 。 １ 全站 仪横断面测量方法 考线 程 序 ， 首 先 提 示输 人第 一 个 点坐 标 ， 输 １ ． ＇计算 器辅助 法 在 一 些 品 牌的 全 站 仪都 已 经 内 置 了类 入断 面 的 中 桩 坐标 ， 然 后输 入第 二 点坐 标 ， 在 测 量 前 先 计 算 出所 测 横 断面 的 中 桩 输 入 断 面 横 向 的 一 个 点坐 标 ， 似 的 测量程序 ， 可 进 行横 断 面 的 测 量 ， 线路 一 般要输 中
面测量 方法。
点 坐 标 和 线 路法 线 方 向 ， 如果是直线段 ， 则
可 以 只 计 算 一 个 里 程 的 中 桩 点 坐标 和 线 路 法线方向。 编程 计 算 器编 写 坐 标 转 换 程 序 ， 将 施 工 坐 标 转 换 为 以 中 桩 为 中 心 的 断 面 坐
利用全站仪参考线测量程序快速进行横断面测设方法
—
一
Ｉ
峨
ｇ
—
—
Ｐ
线 路
ห้องสมุดไป่ตู้
方
向
０
—
图 １ 断 面测量 方 一 ） 横
图 ２ 断面 测量 方 二 ） 横
—
（ ） 设站 和 后视 定 向 １
在 通视 条 件好 ，视 野范 围 大 的地 方任 意设 站 ，仪 器 只需
Ｌ １ ： ＝ ｂ ＬＷ ＝ １ ０ ｐ ｏ “ Ｘ’ ｐ ｏ “ Ｙ ’’ Ｂ Ｌ Ａ ｓ ： Ｑ一 ８ ：ｒ ｇ Ｚ ’：ｒ ｇ Ｘ ’ ６
Ｇ ｏ ｏ ７ Ｊ ｔ ＬＢｌ７： Ｙ Ｘ Ｇ ｏ ｏ ８＋ ｔ Ｊ
子程 序 ＨＺ Ｘ＝ Ｒｅ （ 、 （ — ÷ Ｍ＋ ｃ ／ （Ｌ ５ ／ Ｌ ４ Ｒ Ｖ ） （ ÷ ０ ２ 。 ＋Ｌ ３ 。
一
Ｌ１ Ｂ
４Ｆ 一 ： ＝ ３ Ｆ ：＝Ｆｗ Ｑ一０ Ｌ
÷ ｆ
Ｒ ：ｒｇ Ｖ） ｏ ｐ
、
基 本思 想
“ ” ： Ｑ一 ８ — ０ Ｌ ÷ （Ｒ ：ｒ ｇ “ Ｙ ： ｔ Ｊ ＨＺ Ｗ＝ １ ０ ９ Ｆ 。 ￣ Ｖ） ｏ Ｘ ” Ｇｏ ｏ７ ｐ
ＬＢ１５： ＝Ｄ ： ｏｇ “ Ｗ Ｐｒ ＺＸ ” ： ｏｇ “ ｐｒ ＸＹ” ： ｏ ｏ ７ ． Ｇ ｔ Ｊ
摘
要 ：介 绍 了无 论是 直 线段 还是 曲线段 ，利 用全 站 仪 的 自由设 站和 两 点参 考线 功 能测 量线 路 、站 场横 断 面 的方法
和 步骤 ，实 现 了线路 横 断面 测量 一体 化 作业 的快 速进 行 。 关 键 词：全 站仪 ； 自由设站 ；两点参 考 线 ；４ ０ Ｐ计算 程序 ； 线路 站场 ；横 断面测 量 ８０
纵横断面测量的步骤和方法
纵横断面测量的步骤和方法一、纵横断面测量的重要性。
1.1 这纵横断面测量啊，就像是给大地做个体检似的。
你想啊，咱们要是不知道这块地的高低起伏，就像医生不知道病人身体状况一样，那后面不管是修路啊，还是搞建筑啊，那可都是盲人摸象。
1.2 这是工程建设的基础工作。
要是没做好这个测量，那后面的工程就可能像建在沙滩上的城堡，一推就倒。
这可不是吓唬人，好多工程事故就是因为前期测量没做到位。
二、纵断面测量步骤和方法。
2.1 测量前准备。
2.1.1 首先得把工具准备齐了。
这就好比战士上战场，枪得带好。
水准仪、全站仪这些仪器可不能少，还有标杆、棱镜这些小配件，一个都不能落下。
这仪器啊，可得提前检查检查，要是到了现场才发现有问题，那可就抓瞎了，就像要做饭了发现没带锅一样。
2.1.2 确定测量路线。
这就像是给旅行定个路线一样，得根据工程需求，沿着要测量的中心线来确定。
比如说要修条路，那就沿着路的规划中心线走。
2.2 测量过程。
2.2.1 先设置好水准仪。
这水准仪得放平稳了，就像盖房子打地基得稳当一样。
要是放歪了，那测出来的数据可就全错了，这就叫“失之毫厘，谬以千里”。
2.2.2 然后在起点位置立上标杆，读取后视读数。
这个读数可得读准了，眼睛得像老鹰一样锐利。
接着沿着测量路线，在中间和终点位置依次立标杆，读取前视读数。
每一个数据就像一颗珍珠，都很珍贵，少一个都不行。
2.2.3 全站仪在纵断面测量里也有用武之地。
特别是在地形复杂的地方，全站仪可以测量距离和角度，它就像个多面手，能把那些水准仪不好测量的地方的数据给搞定。
2.3 测量后数据整理。
2.3.1 把测量得到的数据都整理好。
这就像整理自己的宝贝一样，要仔仔细细的。
根据后视读数和前视读数计算出高差，再根据起点高程算出各点的高程。
这个计算过程可不能出错，不然前面的努力就白费了，那可真是“竹篮打水一场空”。
三、横断面测量步骤和方法。
3.1 测量前准备。
3.1.1 同样的，工具得准备好。
全站仪任意设站法测量工程线路横断面
测 距 误 差 主要 来 源 于仪 器误 差 及 立镜 误 差 ， 仪 器 误 差相对 于立 镜误 差一 般很 小 ， 里不 作考虑 ； 这 立
镜 误 差 一 般 不 大 于 ２ ｍ ， ２ｍ ； 角 误 差 以 ２级 仪 ｃ 取 ｃ 测 器 为 例 ， 半 测 回方 向 中 误 差 为 则 ” 取 ３ ； 站 至 ， ”测
Ｈ 一Ｈ。 计算 高 差 ， 气差 的影 响 基本 可 消 除 ， 始 球 起 点 高程误 差 、 器 高量 取 误 差 及 觇标 高 误 差 亦 可抵 仪 消 ， 忽 略照准 误 差 。列 出三 角 高程 测 量 单 向观 测 且
的高程 计算 公式 ：
Ｈ ＝ ＝ Ａ＋ Ｓ ａ ：Ｈ Ａｔ ｎ
Ｅ ＧＰ， ０ １ ２ （ ）：４ ２ １ ，１ １ ８～ ５ ０
Ｂ ｈ ｓ ｆｒ ｎ ｏ ｓ ｔ ｉ ｇ ｍｅ ｈ ｄ ｈ ｓ ａ ｔ ｌ ｅ ｃ ｉ ｅ ｈ ｒ ｉ ｇ ｐ ｉ ｃｐ ｅ ｎ ｒ ｃｓｏ ｎ ｌ ｓｓｏ ｏ ａ ｙ ｔ ｅ ｕ ｅｏ ａ ｄ ｍ ｅ ｔ ｔ ｏ ，ｔ ｉ ｒｉ ｅ ｄ ｓ ｒｂ ｓｔ ｅ ｗｏ ｋ ｎ ｒｎ ｉ ｌ ｓａ ｄ ｐ ｅ ｉ ｉｎ ａ ａｙ ｉ ｆｔ ｔ ｌ ｎ ｃ
常简 单 了。
由此可看 出任 意设站 法测量 横 断面点相 对于 中 线 点 的高差精 度亦 远高于 规范要 求 。
则 断面点 相对 于 中线 点 的距离 中误 差 ：
２ 外业 测 量
选择 视野 开 阔 、 于观测 的制 高点设 站 ， 次测 便 依 量 中线桩 点及 相对 于 中线 点 的各地形 变 化点 的假定
坐 标 和 假 定 高 程 。测 量 的 中线 点 及 左 右 线 点 要 输 入
ｍ
测量员必备技能——详解断面测量操作方法
测量员必备技能——详解断面测量操作方法断面测量是指对某一方向的剖面的地面起伏进行测量。
纵断面主要供设计坡度用，横断面主要用于计算挖填的土石方量。
小编接下来就给大家讲解一下断面测量方法一、断面线上无障碍物的测量方法1.在断面基点上设站，对中置平全站仪。
设置断面左方向方向角为0°2.设站点坐标N、E的值为0，Z设置为测点高程。
开始测量时，直接按坐标测量键，即可显示断面点的距离和高程。
3.测站转点时，输入转点N点的绝对值，设置后视方向为180°，检测后视点是否有误。
无误即可开始测量二、有障碍物的测量方法1.记录下转点的N、Z、E的数据和方向角，当全站仪放置在转点时，输入N、Z、E的数值，2.后视对准断面基点，后视方向为ZA+180°或ZA—180°3.校核后视坐标无误后，即可进行断面测量。
三、当断面基点无法架设仪器在测量中，如果遇到新建堤防、新建公路、新开挖的河道等无法架设仪器，我们可以采用以下两种方法进行断面测量1. 延长线法：采用数学的三点一线定出测站点，即在后视点上对准断面基点，在此方向截取一点架设仪器以断面基点为后视方向，测出两点的距离和测站高程，即可建出以断面基点为原点，断面方向为X轴的直角坐标系。
2. 断面方向线法：在后视点上设站，对准断面基点输入ZA=0测出两点距离S，然后指挥转点A，当显示N=S时，点A 即处在断面线上记录下A点E值为S1，然后在A点架设全站仪，以断面基点为后视方向，反算测站高程H这样就完成了直角坐标系建立。
好啦，这次关于断面测量就讲解到这里啦，如果你对断面测量还有不太清楚的，可以咨询东英时代，我们会一一为你解答。
如果你不会使用全站仪进行断面测量，小编建议大家来东英时代培训进行实战学习。
渠道施工测设技术之断面测量
四、纵断面、横断面测量及土方计算
根据渠底起点设计高程和坡度计算出终点的设 计高程，并在纵轴上标定其点位并用直线连接 起来，即形成设计渠底线；同法可连出渠堤顶 线；根据起点(0+000)的渠底设计高程、渠底比 降和离起点的距离，可以求得相应点处的渠底 高程。
四、纵断面、横断面测量及土方计算
2 横断面测绘
b.一般由两台水准仪同时施测，其中一台仪器测定标石点及临时水准点的高 程，另一台仪器观测里程桩及沿线主要地物点的高程。
c.对于对穿过河沟时的加桩，应联测高程。穿过铁路时，应测出轨面的高 程；穿过公路时，应测出路面的高程和宽度。
d.与地面的高差小于2 cm时，可以用桩顶高代替地面高，否则应另测桩旁地 面的高程
第八章 （渠道测量）
一、 二、 三、 四、 五、
内容
渠道选线测量 中线导线测量中线测量 纵断面、横断面测 Nhomakorabea及土方计算
渠道断面放样及竣工测量
四、纵断面、横断面测量及土方计算
1 纵断面测绘
(一）纵断面测量 （1）纵断面测量方法：水准测量法
a.观测时视距不应超过150 m，对水准仪到间视点的距离与后视转点的距离 不等差可不加限制。
H P H A h H A sin (1 k)S 2 cos2 / 2R i v
四、纵断面、横断面测量及土方计算
1 纵断面测绘
(二）纵断面绘制 1.在坐标纸的左下角绘制图标，自上至下依次分桩 号、渠底比降、地面高程、渠底高程、挖深、填高等 栏目。
2.在横轴上按水平距离比例尺定出里程桩和加桩的位 置，并在栏内相应的位置标注桩号；在“渠底比降” 栏绘出渠底设计坡度线，并注明坡度值。 3.将各桩的实测高程填入“地面高程”栏，并按高程 比例尺在纵轴上的相应位置标定点位，再用直线将各
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
建设科技
全站仪是集电磁波测距仪、电子经纬仪和计算机为一体的测量仪器。
它能够直接测量出立镜处的相对位置和高程。
利用全站仪这一功能，在实际测量中，将断面方向线的方位角设置为$度，断面基点设置为坐标原点，建立独立的自由坐标系。
这样一来，断面点位置正好落在这个自由坐标系的&轴线上。
一、断面线上无明显障碍物的测量方法
在断面基点上设站，对中、置平仪器后，设置断面左方向方位角为$度。
测站点坐标’、(值设置为$，)设置为测站点高程，设置好仪器高和标高。
开始测量后，直接按坐标测量键，即可显示断面点的距离和高程，以及偏离断面线的距离。
也可以在经纬仪测量模式下，利用屏幕显示的水平角指挥立镜人员。
有条件的话，还可以用电子手簿直接记录。
显示屏上显示的’值的绝对值即为断面点至断面基点的距离，(值为偏离方向线的指示值，)值为断面点的高程值。
当需要转点时，记录下转点的’、)值，当测站摆到转点上时，在测站点坐标处输入转点的’值的绝对值，转点高程。
对好后视，设置后视方向为"*$度，校核后视点无误，即可以继续测量断面点，由于在统一的独立坐标系中，屏幕上显示’值仍然为断面点至断面基点的距离，)值为断面点的高程值。
二、避开微地形测量出代表地形的横断面
在实际测量过程中，由于断面基点的选择不一定那么合适，尤其是庄台建筑在堤防上的那一种，经常在断面线上遇到微地形——
—即不能代表整体地形的局部地形，可以利用全站仪的功能解决这一问题，即为避开微地形偏离方向线几米，能代表地形处立镜，全站仪显示器上显示的’、)即为代表整体地形的断面点距离和高程。
这样就可以正确地计算工程土方量。
此技术在实施淮河干流堤防——
—氵蒙洼圈堤加固工程断面测量中已显示出其优越性。
氵蒙洼圈堤内为蓄洪区，全区十几万人口集中住在堤防庄台上，房屋密集，有穿堤通道的地方多数属于上、下堤防处，堤顶凹口，堤脚道路延伸，如果按照实际断面线测量，则均不能代表整体地形。
使用全站仪坐标增量法可以有效地解决这一矛盾。
氵蒙洼圈堤穿堤通道通常只有几米宽，偏离方向线几米即能代表整体地形。
全站仪显示的是坐标增量，而非直线距离，只是两平行线间距离，使测量出的横断面有效地代表了整体地形，符合了设计要求。
三、三角形转点的测量方法
当断面遇到障碍物——
—如房屋、围墙、密集的树林等无法穿越时，可采用三角形转点法，即断面转点时用坐标增量法，偏离方向线转点，记录下转点的’、(、)的数据和方位角)+。
当全站仪搬至转点时，在测站点坐标栏分别输入转点对应的’、(、)的数值，后视对准段面基点，设置后视方向角度为)+,"*$或)+-"*$度，校核后视坐标无误后，即可继续进行断面测量。
由于在统一的独立坐标系中，屏幕上显示’值仍然为断面点至断面基点的距离，)值为断面点的高程值，(值为偏离方向线距离。
有时为了方便指挥方向，可以二次转点至断面线上，即第二个转点的(值为零。
当全站仪架设在第二个转点时，数据输入同第一次转点方法相同，在经纬仪测量模式下，方位角显示值为$度或"*$度时的方向即为断面方向。
四、当断面基点处无法摆设仪器时的测量方法
在线路的断面测量中，如新建堤防、新开挖河道、新建公路等，经常遇到在断面基点处无法架设仪器的情况——
—水稻田窄田埂、悬崖峭壁边、淤泥滩地等，在直线断时可以采用移动站法，一般有两种方法：
"、延长线法
首先采用数学上三点一线的方法，定出测站点。
即在后视点上对准断面基点，在此方向线上延长或在线上截取一点作为测站点架设全站仪，以断面基点为后视方向，测量出两点距离.，反算测站高程/。
若在延长线上，测站点坐标栏’输入数值.，(0$，)0/。
在两点之间时’0 -.。
后视方向角)+01$。
这样就建立了以断面基点为坐标原点以断面方向线为2轴的独立的自由坐标系。
测量断面点的方法如前。
#、断面方向线法
首先在后视点上设站，对准断面基点输入)+0$，测量出两点距离.，然后指挥转点+，当显示的’0.时，点+即处在断面线上，记录+点的(值."，然后在+点架设全站仪，以断面基点为后视方向，反算测站高程/。
在测站点坐标栏’0-."、(0$、)0/。
如果."3$，设置)+0 "*$，反之，)+0$。
这样就建立了以断面基点为坐标原点以断面方向线为2轴的独立的自由坐标系。
#
4作者单位：安徽省水利水电勘测设计院5
编辑6小丁
用全站仪测量横断面的几种方法
!刘永森
・!"・
当代建设#$$#%!。
