浆砌片石骨架护坡

⑸、单级护坡最大高度>6 m（多级护坡其总高度最大值>10 m）且连续长度>50m,间距50米左右，沿坡面设浆砌片石踏步一处，以利养护作业，踏步宽。详见“踏步剖面图”。
2、技术要求
施工顺序
施工准备→坡面整修→测量放样→基槽开挖→砌筑施工→勾缝→养护
施工工艺
施工现场三通一平工作要完成 进入工作面的施工辅道修建完毕。水泥和砂石材料已抽检合格，各机具已进场满足施工生产要求 根据工程需要及工程划分、技术员、管理人员、及其其他的人员均已到位。
⑷镶边、基础、含平台封闭必须统一每间隔10-20m设置一道伸缩缝，缝两侧块石应该选择方正的石料并进行适当加工。伸缩缝设置在两个主骨架之间，缝宽2cm ，缝内全断面采用沥青麻筋填充，伸缩缝均为贯通缝，严禁切割假缝，伸缩缝的 位置必须与排水槽的位置错开布置，以确保与坡面整体和谐美观。
勾缝
骨架与坡面要密贴结合，砌体咬口紧密，错缝砂浆饱满。无通缝、叠砌、贴砌和浮塞保证砌体勾缝牢固美观。勾缝一律采用平缝，勾缝采用的砂浆强度 。 每砌好一段，待浆砌砂浆初凝后，用湿草帘覆盖定时洒水养护。
2）、砂浆拌合按照配合比施工，严格 计量标准，现场有配合比标识牌，采用滚筒拌合。
3）、坚持施工过程中的试验制度， 在施工现场对每工点每天一组以上，发现不合格的拌合物立即废弃。
4）、加强对砼 浇注后的养护。
5）、砂浆：浆砌片石砂浆的强度等级应符合设计要求，并具有适度的流动性和良好的和易性，砂浆配合比应通过试验确定。砌筑过程中应随机抽样制作砂浆抗压强度标准养护的检查试件。每砌筑100m3的砌体取1组砌浆试件，不足100m3也取1组试件，当水泥品种、标号和配合比变动时，均应另作试件一组。各架子队及时制作砂浆试件，按要求养护后送实验站。同产地、同品种、同规格且连 续进场的砂，每400m3或 600T为一批进行检查，各架子队按要求及时与实验站联系 取样进行实验。
养护
待浆砌砂浆初凝后，用湿草帘覆盖定时洒水养护。覆盖养生 7～14d。养护期间 避免外力碰撞、振动或承重。
1）对浆砌砌体应加强养护，以便砌体砂浆强度的形成和提高。一般气温条件下， 在砌完后的10～12h以内，炎热天气在砌完后2～3h以内即须洒水养护。养护时间一般不少于7天；养护时须使覆盖物经常保持湿润，在一般条件下（气温在15℃及以 上），最初的3d内，昼夜至少每隔3h浇水一次，夜间至少浇水一次，以后每昼夜至少浇水3次。
5）、夜间进行高空作业时，必须有足够的照明设备。
5、 施工过程注意事项
1）、浆砌边坡基槽开挖产生的弃土进行就地平整，不得随意堆弃，若在以后的喷混植生过程中因浆砌护坡原因造成的二次人工刷坡，产生的费用将在浆砌结算中扣除。
2）、施工现场的生活垃圾和工程废弃物应集中堆放，选位置较高的地方挖坑深埋并填坑、平整土地，种植永久植被。
⑶、骨架由支骨架和主骨架组成。主骨架和边坡水平线垂直，沟底厚，沟槽宽，深，沟槽两侧设置厚C15混凝土拦水沿，详见“I-I剖面图”， 主骨架净间距6m；支骨架和主骨架成45°，按人字型铺设，沟底厚，沟槽宽，深，沟槽下侧设置厚C15混凝土拦水沿，详见“Ⅱ-Ⅱ剖面 图”，支骨架净间距为3m。
⑷、护坡防护起迄点处各宽度内采用水泥砂浆砌片石镶边加固，厚。
3）、操作产生高分贝噪音的机械人员和操作产生低分贝噪音的机械人员要定期调换,并在工作中配置防 护用具。
4）、施工期间要爱护、保护好现有水资源，一般情况下不得改变现有水资 源的流向、流量。
5）、 若因为工程的施工需要，植被受影响，应采取永久有效措施及时植树、种草，对植 被进行恢复。
交底人： 复核： 施工队： 日期：
3、质检措施
1）、要对材料进行检测，水泥厂供材料必须有合格证书，不同来源的细集料， 采取分类堆放，并做好标记，不得混合堆放。工程用水在使用前进行水质化学分析 确定能否使用。同生产厂家、同批号、同品种、同强度等级、同出场日期且连续进场的水泥，200T一批进行检查，各架子队按要求及时与实验站联系取样进行实验。水泥储存必须上盖下垫，做好防水防潮措施。
⑵采用挤浆法分层砌筑，分层间的砌筑砌缝应大致找平，各工作层应相互错开， 不得贯通。自下而上先砌筑护角墙（Ⅳ-Ⅳ剖面图），向上依次逐条砌筑骨架及护坡
防护起迄点镶边（节点A放大图），二级平台截水沟及上层骨架护坡（节点B详图），最后是挡水缘及护坡镶边(节点C放大图)。骨架护坡施工时先砌筑骨架衔接处，再砌筑其它部位骨架，两骨架衔接处于同一高度。骨架应与坡面密贴，骨架流水面应与坡面平顺，骨架基础与下部侧沟平台，浆砌片石或浆砌片石水沟连接时，应整体砌筑，灰浆饱满不留缝隙；较大的片石使用于下层且大面朝下，互相咬合，上下砌缝应相互错开7～8cm，安砌时选取形状及尺寸较为合适的块石，尖锐突出部分敲除，竖缝较宽时，在砂浆中塞以小石块，砌缝宽度不大于4cm，砌筑过程中要注意选用较大、较平整的石块为外露面和坡顶、边口，石块使用时应洒水湿润，若表面有泥土、水锈先冲洗干净，尤其下层砌及角隅石不能偏小，砂浆要饱满，石缝以砂浆和小碎石充填，块石不能竖立使用，石料挤浆要符合要求，不能紧贴无砂浆，宽度要一致，不能有假缝，当分几段同时砌筑时，相邻高差不大于，各段水平砌缝一致。各工作缝相互错开。若石块松动或砌缝开裂，要将石块提起，将垫层砂浆与砌缝砂浆清扫干净，然后将石块重铺砌在新砂浆上。在砂浆凝固前将外露缝勾好，勾缝深度不小于20mm，若不能及时勾缝，则将砌缝砂浆刮深20mm为以后勾缝做准备。所有缝隙均应填满砂浆。
确保开挖后断面的复测工作已完成，开挖坡体在人工修整后其坡比等达到设计要求，然后由项目部测量人员测量出人字形截水骨架的位置和相应的施做起止里程，骨架砌筑前按设计图纸对拱形骨架轮廓进行挂线，并用钢尺对基槽开挖位置准确定位。测出后经监理验收合格后方可进入下一道施工。
基槽开挖
人字形截水骨架主骨架嵌入坡面50cm，宽度60cm；次骨架嵌入坡面30cm，宽度50cm，护脚深度为40cm,宽40cm，护脚采用浆砌片石砌筑，均采用人工开挖，石质地段使用风镐开凿，超挖部分采用浆砌片石调整至设计坡面。开挖前采用挂线法在人字形结合水骨架起止里程的坡脚坡顶坡脚坡顶位于同一个里程分别打入控制桩，按图纸中的设计标高先横向挂线，在竖向挂线，确保竖向现在同一个里程上，然后修整边坡凸出的地方要修平整基础的几何尺寸不得小于设计值。
⑶护坡防护起迄点处各宽度内采用水泥砂浆砌片石镶边加固，厚。单级护坡最大高度>6m（多级护坡其总高度最大值>10 m）且连续长度>50m, 间距50～100米左右，沿坡面设浆砌片石踏步一处，以利养护作业，踏步宽。台阶高20cm，检修踏步设置于两个主骨架之间。修筑方法同骨架修筑，台阶两侧为 主骨架C15混凝土挡水缘。
2）新砌施工的砂浆，在硬化期间不应使其受雨水冲刷或水流浸淹；在养护期间， 一般砂浆在强度未达到设计强度的70％以前，不可使其受力。
3）如所砌石块在砂浆凝结后有松动现象，应予拆除，刮净砂浆，清洗干净后， 重新安砌。拆除和重砌时，不得撞动邻近石块。
4）砌体的砂浆未达到设计强度前，不得承受全部设计荷载。
5）砂浆的拌制：浆砌用水泥砂浆必须采用砂浆搅拌机机械拌合，并过磅计量， 严格按配合比施工。严禁采用人工拌和砂浆砌筑。砂浆为干硬性砂浆，砂浆拌制均匀后手捏成小团，指缝不出浆，松手后不松散，具有较好的和易性和流动性，否则视为不合格产品。砂浆应随拌随用，如在运输或贮存过程中发生离析、泌水现象时， 砌筑前应重新拌和。已凝结的砂浆，不得使用。
砌筑施工
⑴拱架采用砂浆浆砌片石砌筑。选用色泽均匀、结构密实、不易风化、无裂缝的硬质石料。片石外表面要经过整修，中部厚度不得小于15cm。镶面片石边缘厚度不得小于15cm。石料质地强韧、密实，抗压强度必须经实验室检测不小于30MPa，无风化剥落、裂纹和结构缺陷，表面清洁无污染。砂浆使用强制式拌和机现场拌和，材料使用中（粗）砂，过筛后机拌3～5min后使用。砂浆随拌随用，保持适宜稠度；在拌和后3～5h内使用完毕；运输过程或存贮过程中发生离析、泌水砂浆，砌筑前重新拌和；已凝结的砂浆不得使用。施工现场不堆放不合格材料，废弃的材料及时清理出场，骨架采用挖槽法施工。
6）、各防护架子队要严格按照项目部制定的重点部位报检程序报检。
4、 安全文明施工措施
1）、加强安全技术教育，提高安全意识。
2）、严格按照用电操作规程作业，严禁乱拉线，架线，确保用电安全。
3）、每天有佩带袖章的安全员现场轮班巡查， 把安全事故消灭在萌芽状态。 4）、中小型施工机具，必须专人使用和保养，并挂安全操作牌。

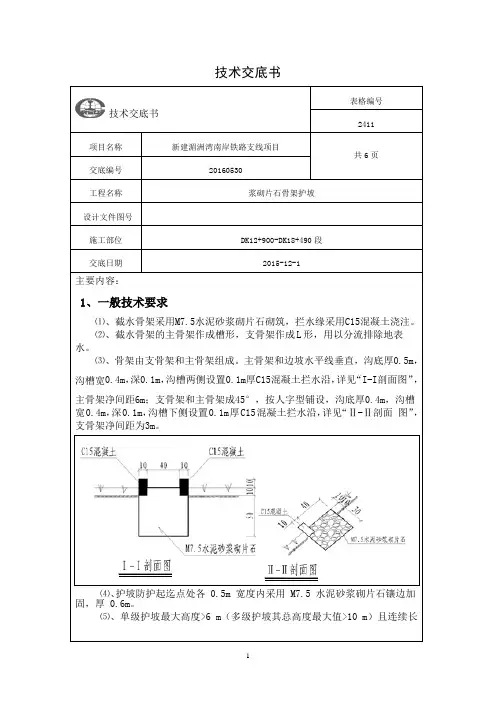

技术交底书
湾南岸铁路支线项目
共6页
交底编号
工程名称
浆砌片石骨架护坡
设计文件图号
施工部位
DK12+900-DK18+490段
交底日期
2015-12-1
主要内容：
1、一般技术要求
⑴、截水骨架采用水泥砂浆砌片石砌筑，拦水缘采用C15混凝土浇注。
⑵、截水骨架的主骨架作成槽形，支骨架作成L形，用以分流排除地表水。
