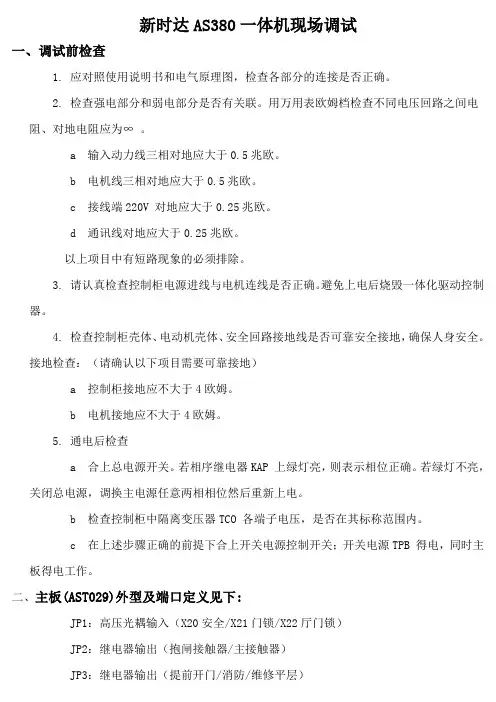

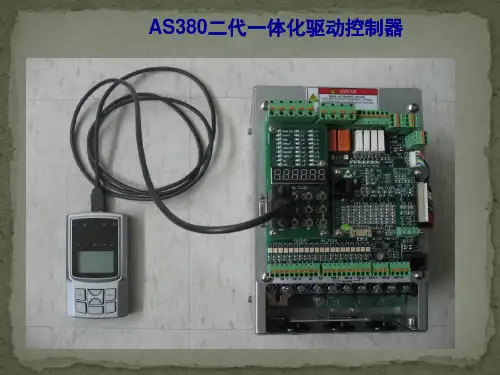

As380一体机现场调试指导书

一、调试前检查

1. 应对照使用说明书和电气原理图,检查各部分的连接是否正确。

2. 检查强电部分和弱电部分是否有关联。用万用表欧姆档检查不同电压回路之间电阻、对地电阻应为∞。

2.1 输入动力线三相对地应大于0.5兆欧。

2.2 电机线三相对地应大于0.5兆欧。

2.3 接线端220V 对地应大于0.25兆欧。

2.4 通讯线对地应大于0.25兆欧。

以上项目中有短路现象的必须排除。

3. 请认真检查控制柜电源进线与电机连线是否正确。避免上电后烧毁一体化驱动控制器。

4. 检查控制柜壳体、电动机壳体、安全回路接地线是否可靠安全接地,确保人身安全。

接地检查:(请确认以下项目需要可靠接地)

(1)控制柜接地应不大于4欧姆。

(2)电机接地应不大于4欧姆。

5.通电后检查

5.1合上总电源开关。若相序继电器KAP 上绿灯亮,则表示相位正确。若绿灯不亮,关闭总电源,调换主电源任意两相相位然后重新上电。

5.2检查控制柜中隔离变压器TCO 各端子电压,是否在其标称范围内。

5.3在上述步骤正确的前提下合上开关电源控制开关;开关电源TPB 得电,同时主板得电工作。

二、主板(AST029)外型及端口定义见下:

JP1:高压光耦输入(X20安全/X21门锁/X22厅门锁)

JP2:继电器输出(抱闸接触器/主接触器)

JP3:继电器输出(提前开门/消防/维修平层)

JP4:CAN通讯(指令串行信号/厅轿)

JP5:CAN通讯(并联串行信号)

JP6:CAN通讯(小区监控串行信号)

JP7:隔离电源输入(DC5V,DC24V)

JP8:低压光耦信号输入(X0~X9)

JP9:低压光耦信号输入(X10~X19)

JP10:隔离电源DC24V(高低电平区分)

JP11:模拟量输入

JP13:扩展口

JP14:PG 卡连接端口

JP15:板载操作器AS.T 030连接端口

SW2:监控终端电阻设定(出厂时OFF),SW3:程序烧写使用(正常时OFF)

主板(AST029)外型图:

二:便捷调试方法:

系统主板里有很多参数,一般的电梯很少使用得到;下面以举例说一下调试的方法:电梯基本配置: 电梯层站是:10层/10站 电梯速度: 1.5m/s ;

主机额定转速: 380V , 144转速, 26A , 20级; 编码器: ERN1387 ,脉冲数2048,

三:慢车调试:

1. 电梯曳引机、钢丝绳、轿厢、对重框等安装到位,,井道没有卡阻现象

2. 接好动力电源线,其中包括输入的三相R 、S 、T 和输出的U V W ,

3. 接好抱闸电源线。

JP1 JP2 JP3 JP4 JP5

JP6

JP7 JP 12

JP11

JP10

JP9

JP8

JP13 JP15

J P14

SW2

SW3

AS.T029

4.通过AST024 PG卡上的短连接线与曳引机过来的编码器线相连接,在断电的状态下完成。

5.短封安全回路,门锁回路、102-118,118-116,118-120,短封上下换速开关C0M-84,COM-86

6.短封轿顶检修开关,COM-78

7.给控制柜通入AC380V的电源,通过板载操作器AST030上的灯,观测电梯此时的状态,

L20应快速闪动,说明系统没有报故障,安全L25、门锁L26,L27应被点亮,否则要检查短接线的是否正确,此时按动板载操作器上的MENU键,通过上、下箭头选择LED=06时,此时的L5和L6灯被点亮,否则要检查换速开关的短接线是否正确。

8.在板载操作器的DB1口上插上手持操作器:设定和校对以下参数

F6=1.5 (电梯额定速度) 根据电梯额定速度设定

F11=10 (电梯楼层) 根据现场实际插板数设定

F25=主板输入(X0-15) 出厂值或根据现场修改

F26=主板输入(X16-25) 出厂值或根据现场修改

F27=轿内输入(GX0-15) 出厂值或根据现场修改

F28=轿顶输入(HX0-15) 出厂值或根据现场修改

F36=1 0抱闸开关不检测,1抱闸开关检测

F153=1 (是否有厅门高压检测,0=没有,1有)

F202=1 (电机类型,0异步,1同步)

F203=7.8KW

F204=26 (电机额定电流) 根据电机参数设定

F205=24 (电机额定频率)

F206=144 (电机额定转速)

F207=380 (电机额定电压)

F208=20 (电机极数) 120*频率/转速根据电机参数设定

F210=1 (编码器类型)

F211=2048(编码器脉冲数,) 根据编码器参数设定

(其他参数保持出厂值,可以不用更改)

9.检修试运行,电梯第一次上电运行,抱闸不会打开,会出现几秒钟的整定,此时能听到电机会发出“孜孜”

的叫声---即同步电机自学习的过程,持续按住检修的上行或下行按钮电梯会以检修速度旋转,则整定完毕;运行慢车时,可以通过手持操作器监视菜单,观测电流和运行速度是否正常.

运行速度

输出电流

如果检修运行电流很大或报71或91故障,处理情况如下:

1.检查主板参数F201-F211是否准确;

2.编码器正确的情况下,则可能是电机相序反了,需把V和W接线对换;

3.检查抱闸是否打开,如未打开需调整;

4.如在没有挂钢丝绳情况下,需把零速PI值适当调小;

5. 3.7kw以下小功率一体机,有可能自学习电流太小,相位角不准,把F245改为6, F247改为

280%后,重新上电运行;

如果电梯运行方向与给定指令反了,怎可以改变F234=0修改为1

S380一体化系统会在每次断电后在上电都会进行编码器位置自学习,若学过一次后,,以后不想让电梯上

电在学习,我们可以设置F245=6,设F246=0

四:快车调试:
