第六章工业电视及大屏幕显示系统
1
第六章工业电视及大屏幕显示系统
6.1建设内容

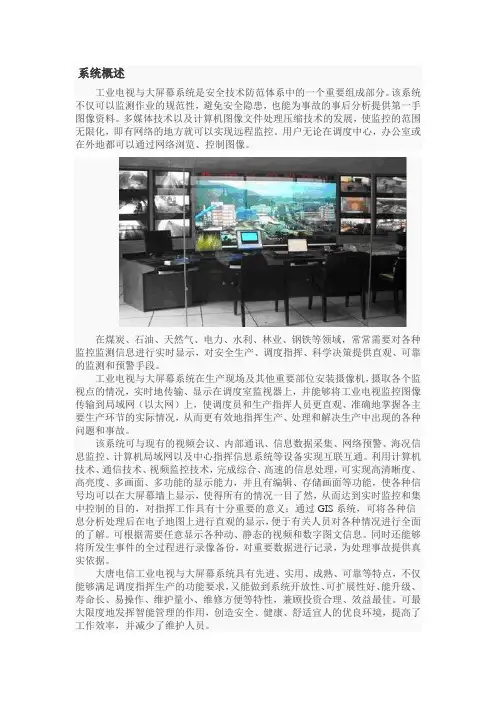

工业电视监控系统及大屏显示系统是调度指挥中心的重要组成部分。工业电视监控系统要求采用可靠的监控系统技术应用,功能齐全,地面。井下都通过光纤传输,在地面及井下重要部位安装摄像机,摄取各个监视点的情况,实时地传输,显示在调度室监视器上,并能够将工业电视监控图象传输到企业信息网上,使调度员和生产指挥人员更直观,准确地掌握各主要生产环节的实际情况,从而所发生事件的全过程进行录象备份,对重要数据进行记录,为处理事故提供真实依据。更有效地指挥生产,处理和解决生产中出现的各种问题和事故,同时还能够将所发生事件的
全过程进行录象备份,对重要数据进行记录,为处理事故提供真实依据。
要求将所有监控视频信号送至调度指挥中心室,可在调度室内对所有监测点进行调度监视
6.2建设依据
生产指挥中心工业电视监视及大屏幕显示系统的设计方案遵循“先进,适用,配套,节约” 的原则,既保持系统的先进性,又不盲目追求技术指标的尖端性,既节约建设系统费用,又要保持其高效,可靠性。
具体设计和安装,必须遵循的标准规范包
括:
。〈煤矿安全规程〉(2010)
。〈智能调度室装备规〉
。〈民用建住电气设计规范〉JGJ/T16-92
。〈工业电视系统工程设计规范〉GBJ115-87
。〈电视监控工程程序与要求〉GA/T 75-94
。〈场所风险等级和安全防护级别的规定〉
GA28-92
。〈安全防范工程程序与要求〉GA/T75-94
。〈电气装置安装工程施工及验收规范〉
GBJ232-82
。〈系统接地的形式及安全技术要求〉
GB14050-93
。〈IEEE电气及电子工程学会一民用建筑
闭路监视电视系统工程技术规范〉
。〈CCTR RECOMMENDATION 472-3 电
视系统视频指标〉
。〈数据终端设备和数据终端设备接口系列标
准〉ELA—232D
。〈电气指标标准〉ELA—422 ELA — 485
。〈场所风险等级和安全防护级别的规定〉G
A28 — 92
6.3 系统组成
整个工业电视监控系统及大屏显示系统由现场前端监控设备,信号传输,指挥控制中心等部分组成
6.4 工业电视系统
根据业主提供资料,唐山沟煤矿矿井已有工业电视系统设备先进,利用良好,系统在主,副井井
口。卸载站以及井下各主要运输要道等处安装摄象机,地面中心控制站设控制器及显示器,实时显示各监测点的工业电视图象,在矿井配置的有关计算机终端,可以定点,循环,选择地观看全部工业电视图象,实现对矿井地面急井下生产环节,关键岗位,重要设备的图象监视,为科学快捷的指挥生产提供直观,可靠的手段。
6.5.1 组成要求
在唐山沟煤矿调度监控中心建设一套DI
D 大屏幕接拼显示系统,由36块55寸液晶显示单元屏接以3X12方式拼接而成,横向3 排,纵向12列,规格如下:
系统架构图如图6 —1所表示
图6-1系统架构图
整套大屏幕投影显示主要由以下几部分组成:
LCD 显示单元:LT 1 55 0 AA04
55英寸三星DID LCD
信号拼接处理器:F—W1000
国产
拼接显示系统软件:
polyvisio n
国产
网络图象处理器:F—CLX160
国产
LED电子条屏:双基色,点距3. 7 5,L
ED显示屏,布置在LCD 大屏幕和电视墙上方,尺寸为:8 — 10 M (宽)* 0.3M (高)•
6 .5.2产品特点
DID液晶(LCD )单元的主要特点
与TV和PC 液晶屏相比,DID液晶屏拥有更高的亮度.TV或PC 液晶亮度一般只有2 5 0 — 3 0 0 cd/卅(< 20.1'')和400 〜5 0 0 cd/tf
(.>26''),而DID 液晶屏的亮度为7 0 0 〜1 0 0 0 cd/tf (. > 26'')
(2)高对比度
DID 液晶屏具有 2000:1( < 20.1')
1500:1(》26''寸比度,传统 PC 或TV 液 (3)更好的彩色饱和度
目前普通LCD 和CRT 的彩色饱和度只有 72%,而DID LCD 可以达到92%的高彩色 饱和度,这得益于DID 新开发的色彩校准 技术,通过这个技术,除了对静止画面进行色 彩校准外,还能对动态画面进行色彩校准,这 样才能确保画面输出的精确和稳定.
晶屏要高出一倍以上 爵直帝■澤对比厦
,是一般背投的三倍.
■
D1加J*屛博相膏
⑷更宽的视角
PVA (patterned vertical alignment)技术即图像垂直调整技术”利用这种技术,可视角
度可达双仃0以上(横向和纵向).
(5)可靠性更好
普通液晶屏为电视,PC显示器设计,不支持日夜连续使用,DID液晶屏为监视器,广告牌设计,支持在公众场合日夜连续使用.
(6)纯平面显示
LCD是平板显示设备的代表,是真正的纯平显示器,完全无曲率大画面.无变形失真.
(7)亮度均匀,影象稳定不闪烁
由于LCD每一个点在接受到信号后就一直保持那种色彩和亮度,而不像CRT那样需要不断刷新亮点,因此丄CD亮度均匀,画质高而且绝对不会闪烁(8)120HZ倍频刷新频率
专利的120HZ倍频液晶显示技术,能有效解决图象快速运动过程中的拖尾忽然人模糊,增强图象的清晰度和对比度,使画面更清澈,人眼常时间观看也不易疲劳
(9)更长使用寿命
普通的NB,PC及TV使用的LCD 液晶屏其背光源的使用寿命为1万至3万小时,而DID LCD液晶屏背光源的使用寿命均可达8万小时以上,这就确保了拼接幕墙使用的每片液晶屏在长时间使用后的亮度,对比度和色度的一致性并且确保幕墙的使用寿命不低于8万小时.
(10)超薄窄边设计
DID液晶屏在拥有超大显示面积的同时,还有厚度薄,重量轻等优势,可以方便地拼接,安装.一般46英寸DID LCD ,其重量只有佃.5KG,厚度不到10公分,拼接专用的液晶屏,其优秀的窄边设计,使其边缘只哟与公分,相对于46英寸的大屏来说,这
