Altium Designer 输出Gerber文件的详细说明[图文]
Altium Designer导出Gerber文档通用说明
Altium Designer导出Gerber文件教程概述导出的Gerber不是一个文件，而是一个文件集合，通常需要打包发给厂家。
要生成可以用于生产的Gerber文件一共要进行三次输出，前两次使用Gerber Setup（光绘文件设置）对话框，第三次使用NC Drill Files（NC钻孔文件）对话框，具体步骤见下文。
前期准备输出的文件在当前PRJNAME.PrjPCB项目文件所处目录下的Project Outputs for PRJNAME子目录里（PRJNAME 代表具体的项目名称）。
这个目录一开始不存在，在第一次需要导出文件时，Altium会自动创建此目录。
有时候这个子目录下还有其它类型的输出文件，如DRC检测报告等。
如果不希望这些文件混杂在Gerber文件集合中，可以在开始导出Gerber文件之前先清空这个子目录，删除这个目录中的文件对项目不会造成任何破坏。
第一次输出1. 打开要导出的PCB，在Altium Designer的菜单中选择File（文件）→Fabrication Outputs（输出制造文件）→GerberFiles。
2. 这时会看到Gerber Setup（光绘文件设置）对话框。
里面有5个选项卡，首先设置General（常规）选项卡：Units（单位）选择Inches（英寸）；Format（格式）选择2:5。
这个尺寸精度精度较高，本人用这个设置在多个厂家投板都没出过任何问题。
3. 然后在Layers（层）选项卡中选择要绘制的层。
点击Plot Layers（绘制层），在下拉菜单中点击（选择使用过的）。
还要勾选上Include unconnected mid-layer pads（包含未连接中间层焊盘）。
通常只要在层设置中开启的层都会被选中。
如果有不希望导出的层，则可以手动取消钩选。
在范例截图中，我使用Mechanical 4层做尺寸辅助线，不希望这些线条引起厂家误解，因此关闭Mechanical 4层。

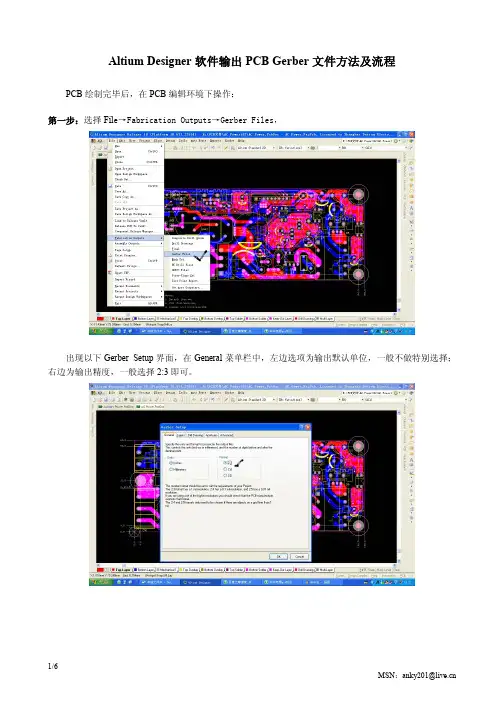

Altium Designer软件输出PCB Gerber文件方法及流程
Altium Designer软件输出PCB Gerber文件方法及流程PCB绘制完毕后，在PCB编辑环境下操作：第一步：选择Fil e→Fabrication Outputs→Gerber Files，出现以下Gerber Setup界面，在General菜单栏中，左边选项为输出默认单位，一般不做特别选择；右边为输出精度，一般选择2:3即可。
然后点击Layers菜单栏，如不清楚该栏里的具体内容，可点击左下角的Plot Layers→All on，全选菜单中的选项；否则手动选择。
注意，此时右侧的选项栏不做选择！最后再点击Drill Drawing菜单栏，此时该栏中的选项均不做选择，之所以进入该菜单，是防止非首次导出时，菜单里有遗留设置。
后面两项一般不用设置，除非PCB尺寸超过20000*16000mil。
点击OK，输出即可。
第二步：选择Fil e→Fabrication Outputs→Gerber Files，在出现的Gerber Setup视窗中，选择Layers 菜单栏，勾选PCB外形设计所用的层（本例中为Keep-Out Layer），如在机构层中有尺寸标注，也可一并选上。
再进入Drill Drawing菜单栏，勾选Drill Drawing Plots和Drill Guide Plots两栏选项，右侧一般选择Characters项，方便读图，或者不选。
点击OK，输出即可。
第三步：选择Fil e→Fabrication Outputs→NC Drill Files，出现以下界面，上端与Gerber Setup的General菜单栏一样，选择相同的单位和精度。
下面的Leading/Trailing Zeroes栏，一般选择Suppress leading zeroes，设置基准点。
点击OK，输出即可。
如点击OK后，出现Import Drill Data界面，直接点击OK即可。
第四步：选择Fil e→Assembly Outputs→Generates pick and place files，出现以下界面，直接点击OK，输出即可。

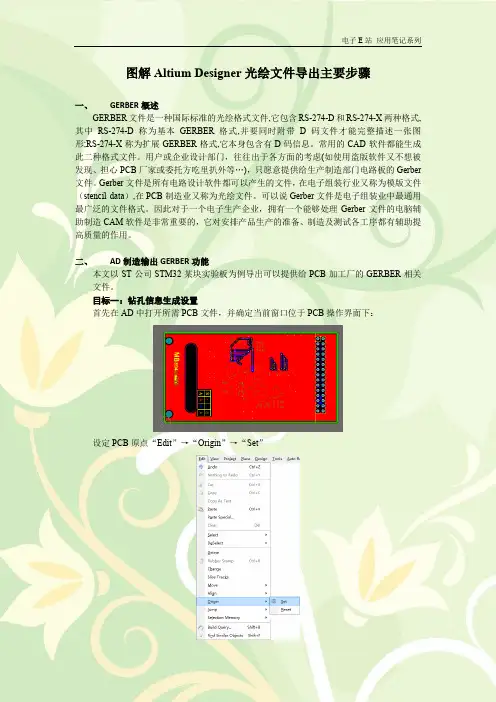

图解 Altium Designer光绘文件导出主要步骤
图解Altium Designer光绘文件导出主要步骤一、GERBER概述GERBER文件是一种国际标准的光绘格式文件,它包含RS-274-D和RS-274-X两种格式,其中RS-274-D称为基本GERBER格式,并要同时附带D码文件才能完整描述一张图形;RS-274-X称为扩展GERBER格式,它本身包含有D码信息。
常用的CAD软件都能生成此二种格式文件。
用户或企业设计部门，往往出于各方面的考虑(如使用盗版软件又不想被发现、担心PCB厂家或委托方吃里扒外等…)，只愿意提供给生产制造部门电路板的Gerber 文件。
Gerber文件是所有电路设计软件都可以产生的文件，在电子组装行业又称为模版文件（stencil data）,在PCB制造业又称为光绘文件。
可以说Gerber文件是电子组装业中最通用最广泛的文件格式。
因此对于一个电子生产企业，拥有一个能够处理Gerber文件的电脑辅助制造CAM软件是非常重要的，它对安排产品生产的准备、制造及测试各工序都有辅助提高质量的作用。
二、AD制造输出GERBER功能本文以ST公司STM32某块实验板为例导出可以提供给PCB加工厂的GERBER相关文件。
目标一：钻孔信息生成设置首先在AD中打开所需PCB文件，并确定当前窗口位于PCB操作界面下：设定PCB原点“Edit”→“Origin”→“Set”此操作将手动定位PCB板起始位置，习惯上放置于板边缘处，某一方向下角，如下图所示：放置钻孔位图符号对应的孔大小的列表操作：切换到DrillDrawing 层后用放置字符串的工具放置一个String: Place→String按快捷键P+S。
一般放置于右下角处（因为在导入CAM350 里面的时候钻孔列表是从左下方起始向右上方拓展的）此时按tab 键，在出现的text 文本框中点击下拉箭头，在出现的序列中选择.Legend点击OK。
放置于右下角后PCB如下所示：目标二：导出Gerber选择File→Fabrication Outputs→Gerber Files 开始进行GERBER导出步骤：此操作用于指定输出Gerber 文件中使用的单位（Units）和格式（Format）。
Altium Designer导出Gerber
输出Gerber
1.清空项目目录下的Outputs文件夹内所有内容
2.菜单中选择File > Fabrication Outputs > Gerber Files
3.Gerber Setup窗口中Gerneral页选择单位（Inches）和精度（2:4）
yer页选择导出的PCB层
注：如Keepout层设定PCB边框，则Keepout层也选中；
如有机械层存在PCB Board Cutout设定也需要选中，否则留空。
7.高级页使用默认值如图勾选
8.点击OK后AD生成Gerber文件于项目文件夹Outputs文件夹下。
AD窗口中的CAM文
件可直接关闭无需保存。
生成NC Drill文件
1.菜单中选择File > Fabrication Outputs > NC Drill Files
2.NC Drill Setup窗口中选择单位（Inches）和精度（2:4），其余默认并点击OK。
3.接下来数个对话框皆使用默认设置直接OK
4.NC Drill文件已生成于项目Outputs文件加下，新生成的CAM文件不保存直接关闭。
NC
Drill文件可与Gerber文件一起打包给制板厂。
输出定位文件
1.清空项目目录下的Outputs文件夹内所有内容
2.菜单中选择File > Assembly Outputs > Generates pick and place files
3.选择格式与单位并点击OK
4.Outputs文件夹下文件打包给贴片厂。
AltiumDesigner输出Gerber文件设置（可编辑）
Altium Designer 输出Gerber文件设置输出Gerber文件设置全局设置：2:3 表示1mil 的分辨率2:4 表示0.1mil 的分辨率2:5 表示0.01mil 的分辨率注:本数据可以和制板商协商通常只有在输出对象需要控制在1mil 的网格内时,才选用2:4 或2:5的格式.在全局设置中，可以指定输出的Gerber 文件的单位（Units ）和格式（Format ），单位可以是公制（Millimeters ）和英制（Inches ）；格式定义可以设置相关数据的精度，为 PCB 加工指定对象放置的精度。
如，2 ：3 表示1mil 的分辨率（1mil 1/1000inch）。
如果设计中对象放置的网格为1mil，你在输出Gerber 文件时应将格式设置小于1mil。
层设置：左边列表栏中可以选择设定需要绘制及镜象的层；右边列表中可以选择与绘制设定层的机械加工层；包含未连接中间信号上的焊盘选项功能表示不与中间信号层上孤立的焊盘连接在一起。
该项功能仅限于包含了中间信号层的 PCB 文件输出Gerber 时使能。
在层设置中，选择要输出产生 Gerber 文件的层定义；还可以指定任何需要产生镜像的层定义。
同时，还可以指定那些机械层需要被添加到所有的Gerber 图片。
绘制钻孔设置：用户可以选择自动或指定绘制钻空对图，在生成的钻空表格的左下角会出现字符.Legend，通常钻空表格是不可见的。
利用钻空对图可以知道钻空的尺寸大小。
绘制钻空向导将可以在标出PCB 上每个钻空的位置。
Graphic Symbols: 图形符号Size ofhole string:用字符串表示过孔大小 Characters:用字符表示过孔在绘制钻孔设置中，可以指定那些层对需要一个钻孔绘制；还可以指定用于表示各种尺寸钻孔绘制符号的类型和大小。
同时，还可以指定那些层对需要一个钻孔向导文件，钻孔向导是一幅可以标定PCB 上每个钻孔点的图。
Altium Designer生成Gerber文件和钻孔文件
Altium Designer生成Gerber文件和钻孔文件1、首先是生成Gerber Files：打开PCB文件，在Altium Designer中选择菜单File-Fabrication Outputs-Gerber Files，进入生成Gerber文件的设置对话框。
2.单位选择英寸，格式选择2:5 这样可以支持的精度会高一些（这些也可以先跟制板厂联系一下确认）这三种选择同样对应了不同的PCB生产精度，一般普通的用户可以选择2：3，当然有的设计对尺寸要求高些，用户也可以选2：5。
3.在Layers中选中“include unconnected mid-layer pads”，同时Plot Layers选择All UsedMirror Layers全都不选，然后在右侧选中相关的机械层。
用户进行Gerber绘制输出层设置，然后单击 Plot Layers按钮，并选择Used On。
然后单击 Mirror Layers按钮，并选择All Off。
然后在Mechanical Layer标签项选择PCB绘图所用外形的机械层（图12-11）。
当然在这里用户也可以根据需要或者P CB板的要求来决定一些特殊层是否需要输出，比如单面板和双面板，多层板等4·Drill Drawing中什么都不选，保持默认即可。
5·在Apertures中，选择Embedded apertures(RS274X)6·Advanced中其余项都保持默认，主要是选择“Suppress leading zeroes”（此项也可与制板厂联系确认）·点击确认，会自动生成Gerber文件，此时生成一个cam文件，此文件可以不保存，因为我们要交制板厂的文件已经在项目的目录里面建了个子目录叫作“Project Outputs for xxx”，各个层的gerber都存在里面了。
2、然后是生成NC Drill Files：在Altium Designer中选择菜单File-Fabrication Outputs-NC Drill Files，进入生成NC Drill文件的设置对话框此处的选择要跟前面Gerber文件中的保持一致：英寸-2:5-Suppress leading zeroes其它选项保持默认，点击OK确认一下随后弹出的钻孔数据对话框，确认后就会自动生成NC Drill Files了，同样的，生成的文件会在那个子目录里，而CAM文件可以不用保存3、将含有以上生成的文件的那个子目录“Project Outputs for xxx”，打个包，就可以发给制板厂了.。
Altium Gerber(光绘文件)操作指引
Altium PCB制作Gerber操作指引Altium格式PCB生成一份完整的Gerber文件需要2次操作，注：拼板后，在工艺边上需要增加一个过孔，目的是生成GG1和GD1文件。
具体如下：
一、生成图层Gerber
1．点击File→Fabrication Outputs→Gerber Files
2. 单位和格式选默认值即可
2．在Layers内选择使用的层，勾选相关层。
.
3．钻孔制图选择如下
4．Gerber文件格式默认选择就好
5．在高级选项模板如下
6．左键点击“确认”按键，进行第一次输出。
（生成的*.cam不用保存）
二、生成钻孔位置图层
1. 点击File→Fabrication Outputs→NC Drill Files
2.设置如下：
请注意这些设
置要和第一、
二次输出的参
数保持一致
3. 左键点击确认按键，进行第二次输出, 在弹出来的“输入钻孔数据” 界面里左键点击“确认”按键，进行输出。
恭喜你，Gerber文件已输出完成，不用保存CAM文件，我们可以到文件的根目录下去找到一个名为“Project Outputs for*****”的文件夹，里面就是一份完整的Gerber文件。
湖北花鼓
2018．1．1。
Altium Designer 13 GerBer File输出说明
Altium Designer 13 GerBer File输出说明1、现在要将”OTM-UPS-424 V0.0A”文件，输出GerBer File及
Drill File（钻孔文件）
2、移动鼠标点击File-Fabrication Outputs-GerBer Files菜单
在General的选项中，我们要设定格式，先设定单位为英制（Inches），整数2，小数5
3、在Layers选项中，我们要设定输出的图层，分别选择：TOP OVERLAY（顶层丝印层）
TOP PASTE （顶层助焊层及顶层锡膏层）此项可选也可不选TOP SOLDER （顶层阻焊层及顶层绿油开窗层）
TOP LAYER （顶层走线层）
BOTTOM OVERLAY（底层丝印层）
BOTTOM PASTE （底层助焊层及底层锡膏层）此项可选也可不选
BOTTOM SOLDER （底层阻焊层及底层绿油开窗层）
BOTTOM LAYER （底层走线层）KEEP OUT LAYER （禁止布线层及板框）
4、在DRILL DRAWING选项中，选择勾上
5、后面的APERTURES和ADVANCED选项都默认，点击OK就行了
6、关闭CAM文档，此时跳出是否保存，点击保存或不保存都行。
7、再移动鼠标点击File-Fabrication Outputs-NC Drill Files菜单
选择英制，Format 2:3 ，其他选项默认，连续点击OK就行了
输出好的NC Drill文件，Format没设置好时，是乱码的···
8、选择如下文件压缩打包就OK了。
Altium Designer输出Gerber文件的详细解说
Altium designer 09 输出GERBER文件以Altium designer 09 为例进行说明完整的GERBER文件输出需要三次（针对新手）第一次输出GERBER文件画好PCB，并铺完铜及画好工艺边之后，在PCB的文件环境界面中，左键点击File---Fabrication outputs---Gerber Files,进入Gerber setup 界面，如下图所示：1、“General”选项（如下图所示：）第一，”Units”框选“Inches”（这是单位，一般选择英寸的单位）第二，”Format”框选“2:5”（这是精度的选择，这个尺寸精度高）2、“Layers”选项第一：选中“include unconnected mid-layer pads”第二：在“Plot Larers”的下拉菜单里面选择“Used on”,要检查下，第三：在“Mirror Layers”的下拉菜单里面选择“All off”第四：右边的机械层都不要选（第二次输出选择）。
3、“Drill Drawing”选项第一：都不选。
4、左键点击“OK”按键，进行第一次输出完成，接下来进行第二次输出。
第二次输出GERBER文件：在PCB的文件环境界面中，左键点击File---Fabrication outputs---Gerber Files,进入Gerber setup 界面（跟第一次一样的点击进去）1、在“Layers”选项第一：取消“include unconnected mid-layer pads”选项。
第二：在“Plot Larers”的下拉菜单里面选择“All off”,要检查下，第三：在“Mirror Layers”的下拉菜单里面选择“All off”第四：在右边的机械层选则，选中有关板子的外框机械层。
2、“Drill Drawing”选项选择你要导出的层，一般选择“Plot all used layers pairs”项,另一项“Mirror plots”不要选择。
Altium Designer输出gerber文件步骤
Altium Designer输出gerber文件步骤输出给PCB制造厂商的geber文件实际上只要两次输出文件：Geber Files输出和NC Drill Files输出。
在输出geber前建议进行一些预处理工作，关于具体操作步骤，将在下文中详述。
本教程PCB 板尺寸外形、开槽、钻孔均使用Keepout Layer定义。
1.预处理工作1.1建立PCB Project建议先建立PCB Project，将PCB包含到建立的Project中，执行gerber输出操作后将自动建立一个名称为“Project Outputs for+ Project名”的文件夹，所有gerber文件在都输出到该文件夹中。
如果PCB单独存在即不被包含在Project中，输出的geber文件将很凌乱保存在PCB文件所在的文件夹中。
1.2放置钻孔图标位图列表字符操作：切换到Drill Drawing层，选择字符串工具，在属性对话框中将text选项选择“.legend”，Layer选项选择“Drill Drawing”，然后放置该字符在PCB右下角。
该字符的作用是在输出的gerber 文件中生成一个钻孔信息的表格。
如图1所示。
1.3放置PCB层名称字符选择字符串工具，在属性对话框中Layer选项设为“.Layer _Name”,然后分别在被使用到的层中放置层名称字符串。
PCB中使用了多少个层，相应的就放置多少个层名称字符串。
该操作的作用是清新表明PCB使用到的层，让制造PCB的供应商更加明白无误。
当然不进行该操作也是可以的，放置层名称字符串只是一种附加说明，更加完善描述PCB。
如图1所示。
图12.Geber Files输出2.1进入gerber输出选择菜单栏“File”-“Fabrication Outputs”-“Gerber Files”，进入生成Gerber文件的设置对话框。
如图2所示。
图22.2General设置单位（units）采用默认，格式（format）选择较低精度的2:3，当然也可选择其余两项中任意一项，但要求精度更高，对供应商制造工艺要求也更高。
【VIP专享】Altium Designer 输出 gerber 光绘文件的详细说明
Altium Designer 输出 gerber 光绘文件的详细说明PCB画好后,我们需要输出光绘文件交给制版厂家.由此,输出光绘文件的重要性就显出来了.先复习一下介绍各层的定义吧,哈哈(1)顶层(Top Layer),也称元件层,主要用来放置元器件,对于比层板和多层板可以用来布线.(2)中间层(Mid Layer),最多可有30层,在多层板中用于布信号线.(3)底层(Bootom Layer),也称焊接层,主要用于布线及焊接,有时也可放置元器件.(4)顶部丝印层(Top Overlayer),用于标注元器件的投影轮廓、元器件的标号、标称值或型号及各种注释字符。
(5)底部丝印层(Bottom Overlayer)，与顶部丝印层作用相同，如果各种标注在顶部丝印层都含有，那么在底部丝印层就不需要了。
(6)内部电源接地层(Internal Planes)(7)阻焊层(Solder Mask-焊接面)，有顶部阻焊层(Top solder Mask)和底部阻焊层(Bottom Solder mask)两层，是Protel PCB对应于电路板文件中的焊盘和过孔数据自动生成的板层，主要用于铺设阻焊漆．本板层采用负片输出，所以板层上显示的焊盘和过孔部分代表电路板上不铺阻焊漆的区域，也就是可以进行焊接的部分．（所谓阻焊顾名思义就是不让上锡，阻焊漆就是绿油啦）(8)防锡膏层(Past Mask-面焊面)，有顶部防锡膏层(Top Past Mask)和底部防锡膏层(Bottom Past mask)两层，它是过焊炉时用来对应ＳＭＤ元件焊点的，也是负片形式输出．板层上显示的焊盘和过孔部分代表钢板上挖空的部分，对应电路板上要刷锡膏的地方，也就是进行焊接的部分。
(9) Drill(10)NC Drill(11)机械层(Mechanical Layers),(12)禁止布线层(Keep Ou Layer)(11)多层(MultiLayer)(13)(Connect)(DRC Errors)(Pad holes)(Via Holes)(Visible Grid1)(visible Grid2)我们要考虑的就是1-10这几个.值得一提的是solder表示是否阻焊,就是PCB板上是否露铜;paste是开钢网用的,是否开钢网孔.所以画板子时两层都要画,solder是为了PCB板上没有绿油覆盖(露铜),paste上是为了钢网开孔,可以刷上锡膏.1：画好PCB后，在PCB 的文件环境中，左键点击文件－输出制造文件－Gerber Files，进入Gerber setup 界面.在“常规”选项里面，“单位”选择“英寸”，格式选择2:5 ，这个尺寸精度比较高，当然，也要先和制板加工厂协商确定精度。
AD10中如何将PCB导出GERBER文件
A l t i u m D e s i g n e r10如何导出G e r b e r文件Altium Designer10 如何导出Gerber文件版本：目的：Gerber文件导出备忘目录：文档组织结构：Step1：设置原点原点设置为PCB板左下角。
图1设置原点Step2:Gerber文件导出1.打开Gerber Files选项。
图2 Gerber files 选项2.参数设定。
1)在“General”选择Units（单位）:Inches，Format（格式）：2：5；图General 设定2)在“Layers”选择需要用的Layer，双面板包含:GTO,GTS,GTL,GBL,GBS,GBO,GKO.(7个)。
右边选项不要勾选，镜像层选择：“All Off”；图 Layers 设定图Layer设定3)在“Drill Drawing”保持默认设置；图 Drill Drawing设置4)在“Apertures”保持默认设置；图Apertures设置5)在“Advanced”选项中：file size不动，取默认值；Leading/trailing zeros:选择supress leading zero【省略前导0】.position on film:选择reference to relative origin【使用相对坐标原点】其他默认值就行了。
图Advanced设置6)点击确认按钮，将会输出Gerber文件（PCB文件建立在PCB工程下面，将会自动保存到输出文件夹）。
图 gerber文件生成Step3:钻孔文件导出1、选择“NC Drill Drawing”图选择“NC Drill Drawing”2、钻孔文件选项设置，设置完毕后点击OK。
图钻孔文件选项设置3、出现如下对话框，确认蓝色选中区域内的格式设置，点击Ok图4、生成钻孔文件（XXXX为PCB命名）。
图钻孔文件5、在\..\example\Project Outputs for PCB_Project1文件中级包含了PCB加工需要的光绘文件。
ProtelDXP&Altium6.x输出gerber文件说明
ProtelDXP&Altium6.x输出gerber&Drill文件说明（以Altium6.6为例）点击”开始”—>”Altium Designer6”打开软件,如下图：一：在File菜单中打开要转换的layout原始文件(一般是PCB 6.0格式)原始文件最好单独放在一空的文件夹下Step1、放置分孔图列表字符串：点击主菜单中的Place-- String ，然后按TAB键在TEXT栏选中“Legend”；Layer栏选择“Drilldrawing”,如下图一、图二。
（图一）Step2、单位切换：按‘Q’快捷键在公英制之间切换、按一次‘Q’为公制；再按一次‘Q’为英制。
注：可以通过状态栏看到单位在：‘Mil’、’MM‘之间切换。
Step3、开始转Gerber File:1：点击File→Fabrication outputs→Gerber Files2：在弹出的菜单栏选以下参数：Units:为：inchFormat为：2：5 （注意要选2:5格式、这样转换的文件的精度比较高）3：选择要转换的层及参数：点击Layers菜单在Plot layers栏选择used on ;在Mirror layers栏选All off4：设置分孔图层参数点击Drill drawing菜单，在弹出的下拉菜单中设置如下参数A ： 将Drill Drawing Plots 栏Plot all used layer paris 打勾B ： 将Drill Drawing symbols 栏的符号选中为“Characters ”5：光圈表设置默认情况下我们转成RS274X(内含D 码格式。
6：光绘全局参数设置A ：默认情况下设计是圆弧的线转出去仍然上是圆弧，如将Other 栏下的“use software arcs ”打勾，则设计的圆弧会用线段来代替。
当设计的D 码尺寸大于这个值的时候；超出的D 码会自动用画线来替换；7：点击OK，软件自动转换出Gerber File并自动用内嵌的CAM2000软件打开转换的Gerber File。
AltiumDesigner导出Gerber文件详细教程
AltiumDesigner导出Gerber文件详细教程Altium Designer 导出Gerber文件详细教程1、用Altium打开需要导出Gerber文件的PCB;2、点击“File”－“fabricatio Outputs ” “Gerber Files";3、在弹出的“Gerber Setup”对话框中选择“Layers”选项卡；4、只要选择左下角“Plot Layer”下拉列表里的“Used ON”即可；5、点击“OK”；6、软件会输出一个后辍为“.Cam”的文件，此时选择“File”菜单下的“export"，再选“Gerber”，此时弹出“Export Gerber(s)”对话框，这里可以根据自己的要求选，也可以不用选，直接点击“OK”即可；7、在“Write Gerber(s)”对话框里的下面选择好输出的路径，点击“OK”；此时，PCB的各个层已经导出，但是还是不完整的，还需要钻孔文件，下面讲输出钻孔文件；8、回到PCB文件，点击“File”－“fabricatio Outputs ” “NC Drill Files";9、在弹出的“NC Drill Setup "对话框中，根据自己的需要选择，一般是默认的即可;10、点击“OK”；11、在弹出的“Import Drill Data”对话框直接点击“OK”，下一个对话，也是只要点击“OK”，便可；12、软件同样会输出一个后辍为“.Cam”的文件，此时选择“File”菜单下的“export"，再选“Gerber”，此时弹出“Export Gerber(s)”对话框，这里可以根据自己的要求选，也可以不用选，直接点击“OK”即可；13、在“Write Gerber(s)”对话框里的下面选择好输出的路径，点击“OK”；14、到这里就把整个PCB的Gerber文件完整的输出了，打包给PCB厂商做就可以了。
AltiumDesigner如何导出Gerber文件
Altium Designer10 如何导出Gerber文件版本：目的：Gerber文件导出备忘目录：文档组织结构：Step1：设置原点原点设置为PCB板左下角。
图1设置原点Step2:Gerber文件导出1.打开Gerber Files选项。
图2 Gerber files 选项2.参数设定。
1)在“General”选择Units（单位）:Inches，Format（格式）：2：5；图 General 设定2)在“Layers”选择需要用的Layer，双面板包含:GTO,GTS,GTL,GBL,GBS,GBO,GKO.(7个)。
右边选项不要勾选，镜像层选择：“All Off”；图 Layers 设定图 Layer设定3)在“Drill Drawing”保持默认设置；图 Drill Drawing设置4)在“Apertures”保持默认设置；图Apertures设置5)在“Advanced”选项中：file size不动，取默认值；Leading/trailing zeros:选择supress leading zero【省略前导0】.position on film:选择reference to relative origin【使用相对坐标原点】其他默认值就行了。
图 Advanced设置6)点击确认按钮，将会输出Gerber文件（PCB文件建立在PCB工程下面，将会自动保存到输出文件夹）。
图 gerber文件生成Step3:钻孔文件导出1、选择“NC Drill Drawing”图选择“NC Drill Drawing”2、钻孔文件选项设置，设置完毕后点击OK。
图钻孔文件选项设置3、出现如下对话框，确认蓝色选中区域内的格式设置，点击Ok图4、生成钻孔文件（XXXX为PCB命名）。
图钻孔文件5、在\..\example\Project Outputs for PCB_Project1文件中级包含了PCB加工需要的光绘文件。
Altium Designer 输出Gerber文件的详细说明[图文]
![Altium Designer 输出Gerber文件的详细说明[图文]](https://img.taocdn.com/s3/m/43e8c507e87101f69e3195ab.png)
Altium Designer 6 输出Gerber文件的详细说明[图文]作者：郑甲任以Altium Designer 6为例:完整的Gerber文件输出需要分三次输出：第一次输出：画好PCB后，在PCB的文件环境中，左键点击 File－Fabrication Outputs-Gerber Files,进入Gerber setup 界面.1、“General” 选项卡1）、“Units”选择“inches”，2）、”Format”选择2:5 (这个尺寸精度比较高，当然，也要先和制板加工厂协商确定精度)。
2、“Layers”选项卡，1）、选中“include unconnected mid-layer pads”。
2）、在“Plot Layers” 的下拉菜单里面选择“Used on” 要检查一下，不要丢掉层。
3）、在“Mirror Layers” 的下拉菜单里面选择“All off”。
4）、右边的机械层都不选!!! (由第二次输出完成)3、”Drill Drawing”选项卡1）、都不选(剔除所有的勾)，由第二次输出完成选中“Embedded apertures[RS274X] ”(在其后面的方格里打勾)1）、在”Film size”设置胶片的大小(如果此处设置不当会在生成时会出现弹出”The film is too small for this pcb !”对话框而生成失败，拼版或有部分元件跑出板外时最容易出现此问题)2）、在”Leading/Trailing Zeroes”（前导/殿后零字符）选Suppress leading zeroes(抑制前导零字符)[这个选项可以和加工厂商量的]3）、“Position on Film”选Reference to relative origin4）、其余保持默认即可左键点击“OK”按键，进行第一次输出。
（生成的*.cam可不用保存）第二次输出：在PCB的文件环境中，再次进入Gerber setup 界面，在第一次设置的基础上做一下修改：1、“Layers”选项卡：1）、取消“include unconnected mid-layer pads”选项。
AltiumDesigner生成Gerber文件的设置（嘉立创建议）
AltiumDesigner生成Gerber文件的设置（嘉立创建议）
一、Gerber格式是PCB行业图像转换的标准格式。
Gerber是可以用于驱动光绘机的文件文件，可以把PCB的布线数据转化为光绘机生产。
Gerber和PCB工程文件的区别，类似HEX和原代码的区别，类似PDF和word的区别。
由于不同的PCB设计软件的工程文件格式不统一，直接发Gerber给PCB厂商可以保证PCB加工的规范性和兼容性，同时Gerber格式不包含原理图还附带一些保密作用。
嘉立创的推荐Altium Designer的Gerber加工文件设置如下。
1、文件－》制造输出－》Gerber Files
2、在‘概要’项中，单位选择英寸，厂商建议格式选择2:5最高精度。
其中，2:3,2:4,2:5代表文件使用的精度数据；2:3分辨率为
1mil;2:4分辨率为0.1mil;2:5分辨率为0.01mil。
3、层设置里面‘画线层’全选，但是‘反射层’不选，否则会生成镜像的图像。
⒋、钻孔图层的钻孔绘制符号选“特征characters”用字母代表分孔图符号。
6、高级选项里面使用‘软件弧use software arcs’保证圆弧不被线段来近似替代。
选择确定，会在工程的Project Outputs文件夹下面生成Gerber 文件。
二、钻孔文件转换
文件－》装配输出－》NC drill files
2、NC钻孔文件选项
三、生成了Gerber文件和钻孔文件后，把工程的Project Outputs文件夹打包压缩发送给PCB厂商就可以制作样板了。
AD 生成gerber文件的详细说明
AD10生成gerber文件的详细说明画好PCB文件，新建文件夹，并将.PcbDoc复制粘贴进新建的目录。
特别注意，只包含.PcbDoc文件。
1 生成Gerber档案使用AD10生成gerber文件分三大步骤。
1.1 第一步1）在PCB文件环境中，点击Files->Fabrication Outputs->Gerber Files，进入Gerber Setup界面。
在General 页面，单位选择Inches，格式选择2:5。
（2:5精度较高），如下图所示。
图1-12）切换到Layers页面，将“Include unconnected mid-layer pads”打“√”。
在“Plot Layers”下拉选项中选择“All On”，这时我们在作图时使用的图层都会被打“√”。
在“Mirror Layers”下拉选项中选择“All Off”，右边的机械层都不要选，如下图所示。
图1-23）切换到Apertures页面，将“Embedded aperture（RS274X）”打上“√”即可。
切换到Advanced页面，选中“Suppress leading zeroes”，其他设置不变，如下图所示。
图1-3图1-4点击“OK”，第一次输出，如下图所示。
图 1-5至此第一大步完成。
（第一步中生成的.cam文件可不用保存）1.2 第二步1）在PCB文件环境中，再次进入Gerber Setup界面。
切换到Layers页面，将“Include unconnected mid-layer pads”的“√”去掉，在“Plot Layers”下拉选项中选择“All Off”，在“Mirror Layers”下拉选项中选择“All Off”，右边的机械层中选择与板子外框有关的机械层，如下图所示。
图 1-62）切换到Drill Drawing页面，将Drill Drawing Plots中“Plot all used layer pairs”打“√”，“Mirror plots”不选，Drill Guide Plots与Drill Drawing Plots设置一致，如下图所示。
ad9导出GERDER文件
用AD6、AD9画完PCB生成gerber文件详细说明(2012-03-14 22:30:32)转载▼分类：AltiumDesigner标签：ad6ad9gerberit什么是gerber文件不再说明。
很多工程师将完成的PCB图直接交由制板厂制作，但是有时候制板厂转换出来的gerber文件不是我们想要的。
例如我们用的AD作出的图，但是有的厂只用protel，那转换出来的带有汉字的gerber文件可能就会有错误，或者我们在设计的时候将元件的参数都定义在了PCB文件中，但是我们不想让这些参数都出现在PCB成品上，如果不加说明，有的制板厂可能会将这些参数留在了PCB成品上，为避免这些不必要的麻烦，我们将PCB直接转换成 gerber文件交给制板厂就解决了。
下面以AD9.4为例，AD6.9一样，其他AD版本未测试：一、1、画好PCB文件，在PCB文件环境中，点击左上角文件(Files)->制造输出(Fabrication Outputs)->Gerber Files,进入Gerber设臵界面。
如上图，在第一常规/概要中，单位选择英寸，格式为2:5。
(2:5精度较高)2、设臵“层”：如下图在“层”选项中，将“包括未连接的中间层焊盘”打√。
在“画线层”下拉选项中选择“所有使用的”，这时我们在作图时使用的图层都会被打√。
在“映射层”下拉选项中选择"All Off",右边的机械层都不要选。
3、设臵“光圈”和“高级”。
“光圈”中将“嵌入的光圈(RS274X)”打上√即可。
在“高级”里面，选中“Suppress leading zeroes(抑制前导零字符)”，其他设臵不变。
点击“确定”，第一次输出，至此第一大步完成。
(第一步生成的.cam可不用保存)二、1、在PCB文件环境中，再次进入Gerber设臵界面，有“层”中，“画线层”和“映射层”全部“All Off”，“包括未连接的中间层焊盘”也不选中，只选中左边与板子外框有关的机械层。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Altium Designer 6 输出Gerber文件的详细说明[图文]
作者：郑甲任
以Altium Designer 6为例:
完整的Gerber文件输出需要分三次输出：
第一次输出：
画好PCB后，在PCB的文件环境中，左键点击 File－Fabrication Outputs-Gerber Files,进入Gerber setup 界面.
1、“General” 选项卡
1）、“Units”选择“inches”，
2）、”Format”选择2:5 (这个尺寸精度比较高，当然，也要先和制板加工厂协商确定精度)。
2、“Layers”选项卡，
1）、选中“include unconnected mid-layer pads”。
2）、在“Plot Layers” 的下拉菜单里面选择“Used on” 要检查一下，不要丢掉层。
3）、在“Mirror Layers” 的下拉菜单里面选择“All off”。
4）、右边的机械层都不选!!! (由第二次输出完成)
3、”Drill Drawing”选项卡
1）、都不选(剔除所有的勾)，由第二次输出完成
选中“Embedded apertures[RS274X] ”(在其后面的方格里打勾)
1）、在”Film size”设置胶片的大小
(如果此处设置不当会在生成时会出现弹出”The film is too small for this pcb !”对话框而生成失败，拼版或有部分元件跑出板外时最容易出现此问题)
2）、在”Leading/Trailing Zeroes”（前导/殿后零字符）选Suppress leading zeroes(抑制前导零字符)[这个选项可以和加工厂商量的]
3）、“Position on Film”选Reference to relative origin
4）、其余保持默认即可
左键点击“OK”按键，进行第一次输出。
（生成的*.cam可不用保存）
第二次输出：
在PCB的文件环境中，再次进入Gerber setup 界面，
在第一次设置的基础上做一下修改：
1、“Layers”选项卡：
1）、取消“include unconnected mid-layer pads”选项。
2）、在“Plot Layers” 的下拉菜单里面选择“All off” 要检查一下，不要丢掉层。
3）、在“Mirror Layers” 的下拉菜单里面选择“All off”。
4）、选中有关板子外框的机械层
2、”Drill Drawing”选项卡
1）、选择你要导出的层对。
一般选择“Plot all used layers pairs” ，“Mirror plots” 不选。
（钻孔统计图钻孔向导图两个区里面设置要一致）！！！！
左键点击“OK”按键，进行第二次输出。
(生成的*.cam可不用保存）
第三次输出：
1、在PCB的文件环境中，左键点击文件-输出制造文件-NC Drill Files,进入NC Drill Setup 界面，
2、“Options”选项
1）、“Units”选择“inches”，
2）、”Format”选择2:5 (这个尺寸精度比较高，当然，也要先和制板加工厂协商确定精度)。
3）、在”Leading/Trailing Zeroes”（前导/殿后零字符）选Suppress leading zeroes(抑
制前导零字符)。
[这个选项可以和加工厂商量的,设置和Gerber Setup 的“高级”选项卡要保持一致]
4）、“Position on Film”选Reference to relative origin(和Gerber Setup 的“高级”选项卡要保持一致)
5）、其他默认选项不变。
3、左键点击”OK”按键，弹出来的“输入钻孔数据” 界面
4、左键点击“OK”按键，进行第三次输出。
----以上三次输入的文件都保存在当前工程目录下的”Project Outputs for XX “文件夹中，我们只要把该目录下”Project Outputs for XX “文件夹中的所有的文件进行打包压缩，送到加PCB工厂进行加工就可以了。
^_^
[问题]
1、生成Gerber文件时出现The film is too small for this pcb !错误提示。
原因：
1）、有可能是在绘制pcb中把某个器件或元器件的标识跑出框外，造成pcb的实际尺寸过大，这种情况最好是通过调整器件或器件标识使其在框内解决，实在不行则通过加大gerber setup中的advanced选项下的film size参数解决，不要随便删除器件或器件标识。
2）、在gerber setup中的advanced选项下的film size设置不当，此种情况可以通过加大gerber setup中的advanced 选项下的film size参数解决。
[注]有问题请向我反馈，我的邮箱是：embeddedliving@。
