公司培训资料(平衡阀)

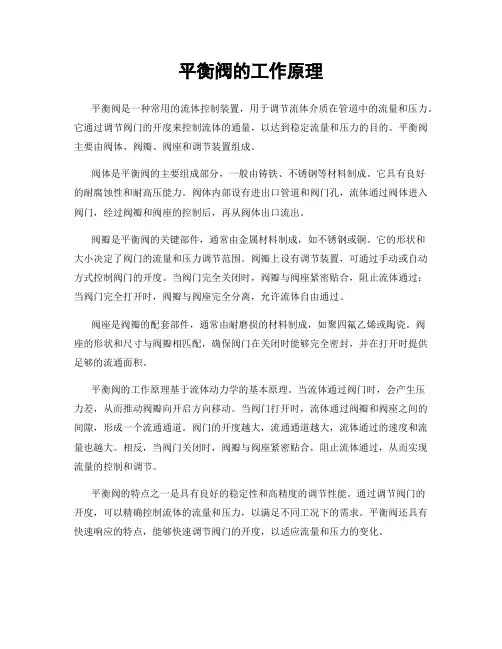

平衡阀的工作原理
平衡阀的工作原理平衡阀是一种常用的流体控制装置，用于调节流体介质在管道中的流量和压力。
它通过调节阀门的开度来控制流体的通量，以达到稳定流量和压力的目的。
平衡阀主要由阀体、阀瓣、阀座和调节装置组成。
阀体是平衡阀的主要组成部分，一般由铸铁、不锈钢等材料制成。
它具有良好的耐腐蚀性和耐高压能力。
阀体内部设有进出口管道和阀门孔，流体通过阀体进入阀门，经过阀瓣和阀座的控制后，再从阀体出口流出。
阀瓣是平衡阀的关键部件，通常由金属材料制成，如不锈钢或铜。
它的形状和大小决定了阀门的流量和压力调节范围。
阀瓣上设有调节装置，可通过手动或自动方式控制阀门的开度。
当阀门完全关闭时，阀瓣与阀座紧密贴合，阻止流体通过；当阀门完全打开时，阀瓣与阀座完全分离，允许流体自由通过。
阀座是阀瓣的配套部件，通常由耐磨损的材料制成，如聚四氟乙烯或陶瓷。
阀座的形状和尺寸与阀瓣相匹配，确保阀门在关闭时能够完全密封，并在打开时提供足够的流通面积。
平衡阀的工作原理基于流体动力学的基本原理。
当流体通过阀门时，会产生压力差，从而推动阀瓣向开启方向移动。
当阀门打开时，流体通过阀瓣和阀座之间的间隙，形成一个流通通道。
阀门的开度越大，流通通道越大，流体通过的速度和流量也越大。
相反，当阀门关闭时，阀瓣与阀座紧密贴合，阻止流体通过，从而实现流量的控制和调节。
平衡阀的特点之一是具有良好的稳定性和高精度的调节性能。
通过调节阀门的开度，可以精确控制流体的流量和压力，以满足不同工况下的需求。
平衡阀还具有快速响应的特点，能够快速调节阀门的开度，以适应流量和压力的变化。
此外，平衡阀还可以根据实际需求进行改进和优化。
例如，可以增加阀门的密封性能，减小泄漏量；可以增加阀门的耐腐蚀性能，适应不同的介质；还可以增加阀门的耐高温性能，适应高温环境等。
总之，平衡阀是一种重要的流体控制装置，具有稳定性好、调节性能高、响应速度快等特点。
它在工业生产和民用领域中广泛应用，用于控制流体介质的流量和压力，保证系统的正常运行和安全性。
液压培训平衡阀
能要求外，应具有较高旳平衡精度，所以 其内泄量应尽量旳小。为了满足这一要求， 一般采用锥阀构造。
平衡阀模块旳功能
• 经过单向阀旳单向液流，用于负载旳提升 • 当换向阀不起作用，或油泵停止工作时，回油反
向截止。
• 当换向阀供油时，先导压力与平衡阀共同作用，
精确控制溢流阀开口大小，从而到达精确旳控制 下降运动速度旳目旳。在趋向超载时平衡具有一 样功能。
液压培训
平衡阀（1）
概述
• 平衡阀，一种可调整阀允许液流单向流动（V2至C2），
反向开启则必须经过一种先导压力控制实现，阀旳开口大 小与先导压力成正百分比，阀组涉及一种单向阀，允许液 流单向流动，溢流阀先导活塞由先导压力控制，降低溢流 阀设定压力来控制反向液流
• 平衡阀旳功能是在执行元件旳回油管路中建立背压，是立
平衡阀先导面积比
单平衡阀（1） A-VBSE-FL1-NV-PI120
单平衡阀（2） A-VBSE-FL2-NV-PI120
单平衡阀（3） A-VBSE-NV-PI120
双平衡阀（1） A-VBDE-FL1-NV120
双平衡阀（2） A-VBDE-FL2-NV120
双平衡阀（3） A-VBDE-NV120
式油缸或液压马达在负载变化时仍能平稳运动，以预防因 重力使立式油缸活塞忽然下落或预防马达出现“飞速”。
• 能起平衡作用旳阀有三种：内泄式单向顺序阀、与单向阀
并联旳溢流阀、平衡阀。三者旳图形符号相同。
工作原理与性能要求
• 平衡阀旳工作原理与内泄单向顺序阀相同，
根据控制形式不同，平衡阀有内衡阀先导比旳选用
• 高先导比（R≥8:1）:能够用较低旳先导压力使负
平衡阀介绍
内
容
平衡阀的分类、原理及选型
平衡阀应用的注意事项
一次泵系统中平衡阀应用
最不利环路的平衡阀+电动调节阀的阻力应合理
•
• • • • • •
《公共建筑节能设计标准 GB 50189-2005》第5.3.27条对空调冷热水系统的最大 输送能效比（ER）的规定：空调冷水管道的ER不大于0.0241。按照5℃温差、0.75水 泵效率计算，水泵最大设计扬程为38.6米。其条文说明叙述：“本条文适用于独立建 筑物内的空调水系统，最远环路总长度一般在200～500m范围内。”，按照400m计算: 冷水机组： 8m 空调机组： 5m 管路阻力： 12m 400*200*1.5（局部阻力） 其他阀件： 5m 过滤器、关断阀等 平衡阀和调节阀： <8.6m 平衡阀为手动平衡阀时，电动调节阀的阀权度取0.5，电动调节阀的压降和空调 机组相同，为5m，手动平衡阀由于要逐级安装，因此很容易接近限值。
手动平衡阀的调试步骤
1、首先对干管、立管、支管、末端的手动平衡阀编号
2、计算各立管的流量比λ，找出有最大流量比的立管，如图λ1
λ=测量流量/设计流量
BV 0
BV 1.0
BV 2.0
BV 3.0
设计流量 : 立管1 立管2 立管3 BV 1.0 - 150 l/h
测量流量 立管1 立管2 立管3
: - 170 l/h λ1=170/150 = 1.13 λ2=1.05 λ3=0.88
空调系统水力平衡及应用
杨世峰
内
容
平衡阀的分类、原理及选型
平衡阀应用的注意事项
一次泵系统中平衡阀应用
平衡阀的四个发展阶段
ZETA
精确 调节
重力循环
平衡阀调试方法与工具课件
平衡阀的主要作用是通过对流体 的流量进行控制，以保持系统压 力稳定和流量均衡，从而确保系 统的稳定性和可靠性。
平衡阀的分类与特点
平衡阀的分类
平衡阀可以根据不同的分类标准进行分类，如根据使用介质的不同可分为水用 平衡阀和气用平衡阀；根据控制方式的不同可分为手动平衡阀和自动平衡阀。
平衡阀的特点
使用远程控制
通过使用远程控制装置，可以 在远离平衡阀的位置对其进行
调试和调节。
连接通信线路
将平衡阀与远程控制装置通过 通信线路连接起来，以便能够 远程操作和监控阀门的状态。
发送调试指令
通过远程控制发送调试指令， 对平衡阀进行调试和调节。
接收反馈信息
在调试过程中，接收来自平衡 阀的反馈信息，例如流量和压 力数据，以便对调试过程进行
围内。
自动调试方法
01
02
03
开启自动模式
将平衡阀调整到自动模式 ，通过内置传感器和控制 系统来自动调节下游压力 。
输入目标压力
在自动模式下，需要输入 目标压力值，系统将自动 调整下游压力以达到该值 。
监控流量和压力
与手动调试类似，要监测 流量和压力的变化，以确 保它们在预期范围内。
远程调试方法
对于出现的异常情况，及时采取措施 进行处理，避免对平衡阀造成损坏
调试完成后的总结与评估
根据调试结果，对平衡阀的性能进行评估
根据实际需求，对平衡阀进行优化或改进，提高系统的 性能和稳定性
总结调试过程中的问题和解决方法，为今后的调试工作 提供参考
将调试结果和评估报告提交给相关部门或客户，以供进 一步的分析和应用
平衡阀调试方法与 工具课件
目录
• 平衡阀基础知识 • 平衡阀调试方法 • 平衡阀调试工具 • 平衡阀调试流程 • 平衡阀调试案例分析 • 平衡阀调试常见问题与解决方案
平衡阀
平衡阀技术一、平衡阀概念二、平衡阀运行原理三、平衡阀种类及各自特点1、静态平衡阀2、动态平衡阀3、平衡阀的适用性四、平衡阀的运用实例一、平衡阀概念平衡阀是一种特殊功能的阀门，阀门本身无特殊之处，只在于使用功能和场所有区别。
在某些行业中，平衡阀由于介质（各类可流动的物质）在管道或容器的各个部分存在较大的压力差或流量差，为减小或平衡该差值，在相应的管道或容器之间安设阀门，用以调节两侧压力的相对平衡，或通过分流的方法达到流量的平衡，该阀门就叫平衡阀。
二、平衡阀运行原理平衡阀是一种具有数字锁定特殊功能的调节型阀门，采用直流型阀体结构，具有更好的等百分比流量特性，能够合理地分配流量，有效地解决供热（空调）系统中存在的室温冷热不均问题。
同时能准确地调节压降和流量，用以改善管网系统中液体流动状态，达到管网液体平衡和节约源的目的。
阀门设有开启度指示、开度锁定装置及用于流量测定的测压小阀，只要在各支路及用户入口装上适当规格的平衡阀，并用专用智能仪表进行一次性调试后锁定，将系统的总水量控制在合理的范围内、从而克服了“大流量，小温差”的不合理现象。
三、平衡阀种类及特点平衡阀是在水力工况下，起到动态、静态平衡调节的阀门。
如：静态平衡阀，动态平衡阀。
静态平衡阀亦称平衡阀、手动平衡阀、数字锁定平衡阀、双位调节阀等，它是通过改变阀芯与阀座的间隙（开度），来改变流经阀门的流动阻力以达到调节流量的目的，其作用对象是系统的阻力，能够将新的水量按照设计计算的比例平衡分配，各支路同时按比例增减，仍然满足当前气候需要下的部份负荷的流量需求，起到热平衡的作用。
动态平衡阀分为动态流量平衡阀，动态压差平衡阀，自力式自身压差控制阀等.平衡阀属于调节阀范畴，它的工作原理是通过改变阀芯与阀座的间隙（即开度），改变流体流经阀门的流通阻力，达到调节流量的目的.1、静态平衡阀静态平衡阀亦称平衡阀、手动平衡阀、数字锁定平衡阀、双位调节阀等等，五花八门。
共同特性是通过改变阀芯与阀座的间隙（开度），来改变流经阀门的流动阻力以达到调节流量的目的。
公司培训资料(平衡阀)(精选)47页文档
1、不要轻言放弃，否则对不起自己。
2、要冒一次险!整个生命就是一场冒险。走得最远的人，常是愿意 去做，并愿意去冒险的人。“稳妥”之船，从未能从岸边走远。-戴尔．卡耐基。
梦 境
3、人生就像一杯没有加糖的咖啡Fra bibliotek喝起来是苦涩的，回味起来却有 久久不会退去的余香。
公司培训资料(平衡阀)（精选） 4、守业的最好办法就是不断的发展。 5、当爱不能完美，我宁愿选择无悔，不管来生多么美丽，我不愿失 去今生对你的记忆，我不求天长地久的美景，我只要生生世世的轮 回里有你。
66、节制使快乐增加并使享受加强。 ——德 谟克利 特 67、今天应做的事没有做，明天再早也 是耽误 了。——裴斯 泰洛齐 68、决定一个人的一生，以及整个命运 的，只 是一瞬 之间。 ——歌 德 69、懒人无法享受休息之乐。——拉布 克 70、浪费时间是一桩大罪过。——卢梭
平衡阀的构成
平衡阀的构成平衡阀是一种常见的流体控制装置，用于调节管道中介质的流量和压力。
它由阀体、阀盘、阀座、阀杆和操作装置组成。
平衡阀的主要作用是在不同压力下自动调节流量，保持管道中的流体压力平衡。
阀体是平衡阀的主要部件之一，通常由金属材料制成。
它具有进口和出口两个连接口，介质通过阀体进入并流出。
阀盘安装在阀体内部，与阀座紧密配合，通过旋转或上下运动来控制介质的流量。
阀盘的材料通常是耐腐蚀的金属，如不锈钢或铜。
阀座是阀盘的配套部件，通常由耐磨损的材料制成，如橡胶或塑料。
它的主要作用是确保阀盘与阀体之间的密封性，防止介质泄漏。
阀座通常具有良好的耐腐蚀性和耐高温性能，以适应各种工况环境。
阀杆是连接阀盘和操作装置的部件，通过操作装置的控制来实现阀盘的运动。
阀杆通常由金属材料制成，具有一定的强度和刚性，以保证阀盘的准确位置。
为了防止泄漏，阀杆通常需要与阀体之间进行严密的密封。
操作装置是平衡阀的关键部件，用于控制阀盘的运动，调节介质的流量和压力。
常见的操作装置包括手动操作装置、电动操作装置和气动操作装置。
手动操作装置通常是一个手轮或手柄，通过人工旋转来控制阀盘的运动。
电动操作装置使用电动机驱动，通过远程控制来实现阀盘的运动。
气动操作装置则使用气动驱动装置，通过压缩空气来控制阀盘的运动。
平衡阀的工作原理是通过阀盘和阀座之间的配合来调节介质的流量。
当阀盘打开时，介质可以顺畅地通过阀体进入管道。
当阀盘关闭时，阀座与阀盘紧密接触，阻止介质流出。
通过调节阀盘的位置，可以控制介质的流量大小。
同时，平衡阀还可以根据管道中的压力变化自动调节阀盘的位置，以保持管道中的流体压力平衡。
平衡阀是一种重要的流体控制装置，用于调节管道中介质的流量和压力。
它由阀体、阀盘、阀座、阀杆和操作装置组成，通过阀盘和阀座之间的配合来实现流量的调节。
平衡阀的工作原理简单明了，可以在不同压力下自动调节流量，保持管道中的流体压力平衡。
在工业和民用领域都有广泛的应用，发挥着重要的作用。
平衡阀的构成
平衡阀的构成
平衡阀是一种常用的调节阀，主要用于管道系统中的水、气、蒸汽等介质的流量和压力的平衡调节。
平衡阀的构成主要包括阀体、阀芯、弹簧、调节螺旋等部分。
阀体：平衡阀的阀体通常采用球墨铸铁、不锈钢等材料制成，具有很好的耐腐蚀性和耐高温性。
阀芯：阀芯是平衡阀的关键组成部分，它通常采用不锈钢材料制成，具有优异的耐腐蚀性和耐磨性。
阀芯的设计决定了平衡阀的流量特性和调节精度。
弹簧：平衡阀中的弹簧通常采用不锈钢制作，用于给阀芯提供恢复力，使阀门在调节过程中能够稳定运行。
调节螺旋：调节螺旋是平衡阀的手动调节装置，通常位于阀体上方，用于手动调节阀门的开度，实现流量和压力的调节。
总的来说，平衡阀的构成简单明了，各个部分之间协同作用，确保了平衡阀的稳定运行和精准调节。
- 1 -。
平衡阀技术规格书
平衡阀第一节总则1.1.1说明本节说明有关静态平衡阀、动态平衡电动调节阀的供应、安装和试调的技术要求。
A按图纸所示及根据有关阀门制造商的设计，复核业主提供的流量控制阀以确保所选规格型号阀门满足系统要求。
B每一平衡阀须经制造商在原产地调校及测试，并经注册的专业测试公司测试，由认可的专业工程师发出报告以兹证明。
C承包商须根据系统之需要，为业主提供技术信息如平衡阀选择最适当之控制范围、型号及尺寸等。
D每一平衡阀须有标签置于阀体上，标签上需注记使用之区域、型号及水流量(升/秒)。
E所有平衡阀，生产商必须提供合适的工作压力范围以供选择。
而承包单位则须根据系统之需要，选择、确定最适当之工作压力范围。
工作压力范围的选择及计算需提交审批。
F组装完成后，承包商必须采用平衡阀制造厂提供的专用调试仪器调试阀门，以确保阀门在其控制范围内，精确地调节水流量在指定的范围以内第二节产品1.2.1一般要求动态平衡电动调节阀A.阀门1.阀体材质:球墨铸铁。
2.阀芯:黄铜/不锈钢。
3.连接方式:DN32及以下阀门为螺纹连接；DN40及以上阀门为法兰连接。
4.密封材料：三元乙丙橡胶(EPDM)。
5.工作压力：1.6MPa。
6.工作温度：0～90℃。
7.流量-压差曲线为等百分比型。
B.执行器1.G.执行器防水性:IP44。
2.H.工作电压:24V。
3.I.流量误差:小于等于5%。
4.J.输入信号：0～10V DC，4～20mA。
5.K.输出信号：4～20mA。
静态平衡阀1．阀体材质:黄铜/铸铁。
2．阀芯:黄铜/不锈钢。
3．连接方式:DN32及以下阀门为螺纹连接；DN40及以上阀门为法兰连接。
4．密封材料：EPDM(三元乙炳橡胶)或PTFE(聚四氟乙烯)。
5．温度范围：0~90℃；6．最大工作压差1.5bar；7．阀门测量精度不低于±5％1.2.2质量保证A.制造商资格：必须是正规、专业的控制阀生产厂家，并能提供出五个以上的使用同类产品的工程实例。
平衡阀
1、所有控制阀均具有系统设计者所计算的Kvs值。
2、水泵应该提供准确的水泵扬程。
3、在系统设计者选用的控制阀及水泵情况下，所有末端装置的压降要精确的符合设计值。
五、水泵：
由于型号的原因，供选用水泵的流量可能与要求值相差10~40%。为了确保足够的流量，通常水泵选用得比要求流量高10%，有时高达25%。空气盘管，散热器
为什么选用平衡阀
（3）系统趋于一致及单一，使得集中控制器能够有效的进行控制，并可对整幢建筑应用同一条控制曲线。
（4）区域控制器，或者恒温阀能有效地进行控制。这是因为它们处于理想的或接近理想的工作状态下运行，没有室温波动，提高了舒适度。 因此在每一条干管、立管、支管及末端装置处安设平衡阀是至关重要的。一旦安设了平衡阀后，便能测量及调整流量，并有一个非常方便的工具，去查找及
换热系数，它根据下述因素而变化，如流动模式（层流或絮流），以及盘管表面凝结水。
2．控制阀的特性
当阀门两端保持恒定压差时，阀门开度与相应水量的关系定义为控制阀的静态特性。阀门开度及水量均以相应最大值的百分数表示。对于线性特性的阀门，水
量与开度呈比例关系。在小负荷及中负荷时，由于散热量比水量敏感的多，一个很小的控制信号的变化，会引起一个很大的散热量变化，导致控制回路不稳定。
力P2升高.因此,无论系统的压力怎样变化,通过电动阀阀芯调节作用,P2,P3间的
压差始终保持不变.因此这种电动阀的抗干扰能力强、具有动态平衡的功能；
结构示意图
(2)当电动执行器接受控制信号使阀轴延R向旋转时，P2、P3间的开度也随之变化,由于不管
系统压差(P1—P3)如何变化,P2、P3间的压差(P2—P3)始终不变,因此对应任一开度位置,其输送的水
流量都是一定的,并且电动调节阀实际的流量特性曲线与其不早不晚的流量特性曲线一致的,没有偏 离,因此这种电动调节阀比传统的电动调节阀具有更好的调节性能。
SUN平衡阀培训资料ppt课件
油口 1 – 负载口 油口 2 – 自由口 油口 3 – 先导口
Legend: Intensified Pressure Tank Pressure Operating Pressure Pilot Pressure
© 2011 Sun Hydraulics Corporation
工作原理
CB** 标准平衡阀
4
© 2011 Sun Hydraulics Corporation
4
负载控制阀一览
© 2011 Sun Hydraulics Corporation
5
型号CB**- L**, 3口标准平衡阀 先导口，无先导回路
•标准三口平衡阀 •最大泄漏量为5滴/分 •复位压力为设定压力的85%
6
© 2011 Sun Hydraulics Corporation
平衡阀
• 用于负载保持和运动控制的液压元件（例如空中调平） • 特别适合负载的平稳运动，防止其超速运动 • 2口至1口自由流通；反向截止，直到先导压力（带有一定比例系
数）和负载压力的合力克服弹簧力 • 有3口和4口两种结构 • 建议安装在离执行器越近越好，以此提供最大的平稳控制以及防
止管路爆裂
1 ©©22001019SSuunnHHyyddrraauulilcicssCCoorrppoorraatitoionn
© 2011 Sun Hydraulics Corporation
Load Reactive, 4 Port
22
M-Valve 特点
• 更好的动态调节性能 • 平衡阀一样工作 • 不是很好的溢流阀，由于它比较高的压降变化以及 阻尼式的活塞结构 • 泄漏量5滴/分， • 复位压力是设定压力的 85% • 所有的都是 最大5000 psi（350bar）的压力设定
SUN_平衡阀_使用技术资料
• 除Sun样本和网站上列出的阀之外，Sun经常额外生产和储 存一些特别性能的插装阀可进行替换。
• 大部分插装阀上都带有应急手动释放螺钉。 • 不需调节设定，就能轻松的对失效插装阀进行更换、检
• 对于液压马达，高先导压力比的阀可提供良好动态控制。 但是由于马达存在泄漏，还要添加弹簧制动装置来锁住负 载。
• 高先导压力比的阀可提高液压系统效率（减少热耗），但 是降低了稳定性和运动平稳性。
• 一般情况下避免在闭环静压系统中应用平衡阀，因为会导 致系统过热。
• 平衡阀不是低压工作元件。使用尺寸大的阀并不能降低能 耗。系统压力一般应大于750psi(50bar)。
注意：使用了先导单向阀的高面积比（2:1）油缸在负载方向为油 缸伸出方向时可能会出现自锁问题。如果油缸面积比和单向阀先 导压力比接近，以上推导出方程中的分母趋近于0，开启先导压力 趋近无穷大。油缸有杆腔的压力上升得会比单向阀先导压力快。 这种突变会导致压力超过油缸设计极限。在这些场合中请使用先 导压力比10:1的平衡阀。 3) 先导单向阀装在双出杆油缸
• 建议将阀安装在离执行元件最近处，以最大限度的防止管 路失效对系统造成影响。可以直接将阀集成到执行元件 上，或者可选用Sun提供的板式安装阀块，可直接栓接到 油缸/马达安装面上。
• 先导液控单向阀阀口不可调节，不适合进行平滑运动控制 或负载超驰控制（它是负载保持阀，并不能使负载下降， 如果非要使用，机器会出现严重的跳动）。
典型全时段再生回路
(上下行速度相同，油缸面积比2:1)
平衡阀的讨论——全面介绍资料
平衡阀的讨论平衡阀是在水力工况下，起到动态、静态平衡调节的阀门。
如：静态平衡阀，动态平衡阀。
1、静态平衡阀亦称平衡阀、手动平衡阀、数字锁定平衡阀、双位调节阀等，它是通过改变阀芯与阀座的间隙（开度），来改变流经阀门的流动阻力以达到调节流量的目的，其作用对象是系统的阻力，能够将新的水量按照设计计算的比例平衡分配，各支路同时按比例增减，仍然满足当前气候需要下的部份负荷的流量需求，起到热平衡的作用。
2、动态平衡阀分为动态流量平衡阀，动态压差平衡阀，自力式自身压差控制阀等。
动态流量平衡阀亦称：自力式流量控制阀、自力式平衡阀、定流量阀、自动平衡阀等，它是跟据系统工况（压差）变动而自动变化阻力系数，在一定的压差范围内，可以有效地控制通过的流量保持一个常值，即当阀门前后的压差增大时，通过阀门的自动关小的动作能够保持流量不增大，反之，当压差减小时，阀门自动开大，流量仍照保持恒定，但是，当压差小于或大于阀门的正常工作范围时，它毕竟不能提供额外的压头，此时阀门打到全开或全关位置流量仍然比设定流量低或高不能控制。
动态压差平衡阀，亦称自力式压差控制阀、差压控制器、稳压变量同步器、压差平衡阀等，它是用压差作用来调节阀门的开度，利用阀芯的压降变化来弥补管路阻力的变化，从而使在工况变化时能保持压差基本不变，它的原理是在一定的流量范围内，可以有效地控制被控系统的压差恒定，即当系统的压差增大时，通过阀门的自动关小动作，它能保证被控系统压差增大反之，当压差减小时，阀门自动开大，压差仍保持恒定。
自力自身压差控制阀，在控制范围内自动阀塞为关闭状态，阀门两端压差超过预设定值，阀塞自动打开并在感压膜作用下自动调节开度，保持阀门两端压差相对恒定。
平衡阀是因为能解决供暖系统的水利平衡问题而得此名，它都属于量调节，还有一种属于半质量调节平衡阀是用温度传感器探测回水温度而确定阀门开度的一种阀门。
平衡阀的发展课题，用于冬季采暖、夏季制冷的同一系统，无法采用自力式平衡阀，因为散热与制冷的流量不同，转换季节要重新调节，很麻烦。
平衡阀资料
平衡阀技术资料一、平衡阀简介平衡阀亦称静态平衡阀、数字锁定平衡阀、手动平衡阀等，属于调节阀范畴，其工作原理，通过改变阀芯与阀座的间隙（即开度），来改变流经阀门的流动阻力，以达到调节流量的目的。
类别口径20 25 32 40 50 65 80 100 125 150 200 250 300 350结构长度L 100 110 180 200 230 290 310 350 400 480 495 622 698 787结构高度H 75 66 130 140 195 220 230 260 290 330 530 560 590 780全开流通能力3.54.6 17 26.9 54.5 91 110 215 335 492 873 1365 1972 2683Kvs全开阻力系数12-16 13-17 14-19尺寸标码图二、平衡阀的应用供热（制冷）系统，所有需要保证设计流量的环路都应安装平衡阀。
１、每台锅炉及冷水机组处分别安装平衡阀用于：调整锅炉或冷水机组之间的流量分配达到正确值，确认任何锅炉或冷水机组不存在流量过大或过小现象，检验与输配系统的水量协调性。
２、所有干管，立管及支管的回水或供水管处分别装平衡阀用以：调整流量均衡，检验输配环路与区域控制环路水量的协调性。
３、所有具有二次泵的区域控制环路中分别安装平衡阀用以均衡补偿型号尺寸过大的控制阀，二次泵及盘管，检验输配环路与区域环路水量间的协调性。
４、在散热器或者冷却盘管系统中，应对它们分别安装平衡阀，用以对每一台末端装置单独调整流量５、平衡控制回路；用以消除末端的流量过大，因而创造了区域阀门的良好工作条件，用以检验及调节一、二次环路水量协调一致，以确保末端装置总能提供出设计功率。
６、平衡变水量系统。
７、分流功能于三通阀处协调一、二次环路水量。
三、平衡阀使用注意事项１、平衡阀可安设于回水管上，也能安装在供水管上，对于一次环路为了利于调试，建议平衡阀安装在回水管小，至于总管平衡阀宜设于供水总管水泵后。
派克液压控制元件培训资料
顺序阀 Sequence valve
♦ 当控制压力达到预调值时，阀芯开启使流体通过，以控制执 行元件的顺序动作的压力控制阀。分内控和外控两种。
卸荷阀 Unloading valve
♦ 使液压泵卸荷的压力控制阀。
11
压力控制阀 Pressure Control Valves
24
R4V...P2系列比例溢流阀
先导调压阀 VP01 电磁 比例压力阀
主级阀
图形符号
X
A
B
Y
主要零件 先导头 VP01电磁比例压力阀 溢流插件 (常闭) 阀体 (板式安装配置)
25
4VP01比例压力阀
TP
主要零件
比例电磁铁 锥阀芯及阀座 阀体 (CETOP 03规格)
26
R4VP系列比例溢流阀 (带位移电反馈)
1 0 (N G 3 2 ) 6 0 0 l/m in
m a x . P re s sHale Waihona Puke u re M o u n tin g
350 bar
S u b p la te
350 bar
S u b p la te
350 bar
S u b p la te
X
A
B
Y
主要零件 先导头 溢流插件 (常闭) 阀体 (板式安装形式)
一当锥阀开启，推销内就有先导液流通过，并在其内部的节流小孔上建立起压力降 p。左边 的较高压力便产生一个作用在锥阀芯上的附加作用力，该作用力将使锥阀芯离开阀座的位移增 大，即锥阀芯开口增大，于是使锥阀芯前与阀座间的区域的先导压力 prp 减低，从而也使主级 阀的开度增大，最终的结果是当流量增大时，A 到 B 口的压力增高较小。
平衡阀介绍及其工作原理之欧阳法创编
暖通空调系统一、暖通空调系统常见的几种水力平衡设备：暖通空调系统常见的水力平衡设备主要有用于消除静态水力失调、实现静态水力平衡的静态水力平衡阀和用于消除动态水力失调、实现动态水力平衡的动态压差平衡阀、动态流量平衡阀、动态平衡电动开关阀、“动态压差平衡阀与电动调节阀组合”以及一体式动态平衡电动调节阀等。
1、静态平衡阀：静态平衡阀是消除暖通空调水系统静态水力失调、实现静态水力平衡的主要设备。
静态平衡阀实质上是一个具有明确的“流量-压差-开度”关系、清晰可调的开度指示以及良好调节特性的阻尼调节元件。
在暖通空调水系统中，静态平衡阀保证的不是系统中单个管道的流量值，它要维持的是在系统初调试时，通过静态平衡阀的调节作用，使系统中各个管路的流量比值与设计流量的比值一致，这样当系统的总流量等于设计总流量时，各个末端设备及管道的流量也同时达到设计流量。
静态平衡阀主要应用于系统分集水器、分支管道以及末端设备处。
2、动态压差平衡阀：动态压差平衡阀是消除暖通空调系统动态水力失调、实现动态平衡的主要设备之一。
动态压差平衡阀具有关键点定压差功能，它通过阀门内部的自力式机构，能自动地将系统两个关键点之间的压差恒定在设定压差值。
基于全面水力平衡系统对分系统定压、分级定压以及设备定压的要求，动态压差平衡阀广泛地应用在系统主管、分支管道以及各种末端设备处。
3、动态流量平衡阀：动态流量平衡阀是消除系统动态水力失调的设备之一。
动态流量平衡阀实质是在一定的压差范围内维持管道的流量始终不变，流量值的大小可以根据系统要求进行定制，因此它又叫做“定流量平衡阀”。
动态流量平衡阀主要应用于水力系统中要求保持流量不变的管道，如冷水机组冷冻、冷却水管以及采用变风量调节系统制冷供热量的末端设备管道处。
4、动态平衡电动开关阀：动态平衡电动开关阀是暖通空调水系统消除动态水力失调、实现动态平衡的主要设备之一。
动态平衡电动开关阀具有动态平衡和电动开关功能，当阀门开启时，它能动态地将管道的实际流量恒定在设计流量值，并不受系统压力波动的影响。
平衡阀
第一章 绪论1.1液压平衡阀的发展现状随着国民经济以及基础建设的飞速发展，工程机械在公路、铁道、港口码头、矿山建设以及工业与民用建筑中获得了极为广泛的应用。
各行各业对工程机械的需求量越来越大，同时对吨位和质量的要求也越来越高。
例如工程用起重机，国内最大吨位的一般在50吨左右，要想上到50吨或100吨以上，困难重重。
其中一个关键部件，特别是双缸变幅机构中的液压部件——液压平衡阀是最大的困难之一。
因为带载下降的许多液压机械设备，它们必须有一个能控制其带载下降时的平衡与安全装置，例如在工程起重机上就把这个控制液压部件称为液压平衡阀。
而且当所带载荷越大时，其意义就越大、越重要。
实际上我国液压平衡阀对工现有平衡阀不仅在吨位起重机上不能保证性能要求，更不能满足大吨位机械双缸变幅的应用。
实践经验表明液压平衡阀对工程机械工作的平稳性、可靠性和系统效率具有重要的影响。
然而目前国内的现有平衡阀又多属于仿制产品，所以国产平衡阀普遍存在着低频抖动、控制压力偏高、工作稳定性安全性较差、双缸不能同步、结构较复杂等问题。
常见的液压平衡阀有单级式和先导式两种。
单级式平衡阀中的单向阀（用于起升）和主阀（用于下降）的相互位置为并列式，其特点是稳定性好，支撑可靠，但在快速换向或带负载变幅下降时，仍有低频振动（俗称点头号）现象，此外这一类平衡阀控制压力偏高，结构复杂。
典型产品有北京起重机厂生产的 型平衡阀和哈尔滨工程机械厂生产的229HGB 型平衡阀及徐州工程机械厂生产的“徐重阀”等。
而先导式平衡阀则为套装式，其特点是单向阀和主阀实行嵌套，结构紧凑，并且采用了主从结构，使主阀始终跟随先导阀芯，其上的液动力不会对控制活塞上的输入信号产生干扰，同时也使其控制压力得到了有效的降低，从而提高了平衡阀的灵敏度和经济性。
典型产品有日本东京计器生产的BLG 型平衡阀等。
国内平衡阀的独立研究应用较少，大多是六七十年代仿国外产品。
如汽车起重机上已经应用了近二十年的4XD F 型平衡阀是仿美国的产品。
平衡阀
热源主动变流量运行时热网水力平衡的最佳选择—动态阻力平衡阀目前许多供热企业为了降低运行成本，热网采用以热源为主动变流量方式运行，但现有的热网水力平衡产品、自力式流量控制阀、自力式压差控制阀不能满足其运行工况，需要一种适合当前以热源为主变流量系统的控制阀，满足供热系统不同时期的不同需要。
河北同力自控阀门制造有限公司开发的动态阻力平衡阀能够满足了这一需求。
该阀具有流量阀功能，增设了阻力锁闭功能及压差阀功能，其各项功能由转向开关自由转换。
近年来，由于能源危机日益严重，煤价不断飙升，各供热企业为了降低成本增加企业效益，热网循环水泵配备了变频器；室外温度补偿装置等。
运行期间，在室外气温变化时水泵变流量运行，实现节电、节能的目的。
这种采用气候变化控制热源循环水泵的转速变流量运行模式称为热源主动变流量运行模式。
但是，运行中循环流量始终高于设计状态下的流量，没有达到最佳运行工况，节能潜力远远没有挖掘出来。
其原因是：供热管网选择的水力平衡产品，在循环水泵流量变化时，热网的阻力随着变化，热用户出现了动态水力失调，循环水量降不下来，使变频设备不能发挥应有的功能，不能达到预期的效果。
因此，需要开发一种新型的水力平衡产品来满足此运行工况。
目前几种热网水力平衡产品的适用情况分析。
一、自力式流量控制阀1. 自力式流量控制阀的特点自力式流量控制阀是目前应用最多最广泛的水力平衡产品之一，具有操作简单，性能稳定等特点，安装自力式流量控制阀的热用户，可按设计一次调节达到平衡状态。
2. 自力式流量控制阀的工作原理，如右图所示；自力式流量控制阀其结构是由自动阀芯，手动阀芯组成。
对于手动调节阀组来说，流量G=Kv(P2-P3),Kv的大小取决于开度，开度不变，则流量G不变，而P2-P3的恒定是由自动平衡阀组控制的。
比如进口压差P1-P3增大，则通过感压膜和弹簧的作用使自动平衡阀组关小，使P1-P2增大，从而维持P2-P3的恒定；反之P1-P3减小，则自动平衡阀组开大，使P1-P2减小，维持P2-P3的恒定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
平衡阀基础知识
河北金桥平衡阀门有限公司 2011年11月13日
名词术语
• 被控系统 根据管径不同可以是：一个支路、一栋 楼宇、一个单元、一个用户、一台末端设 备。 • 控制压差 被控系统两侧的压差。
自力式压差控制阀工作原理
• 系统初调时，适当调节被控系统内部的调节阀（末端设 备的温控阀、户内的调节阀、单元的调节阀、室外管道 的调节阀）使其被调节的环路流量或温度达到设计要求， 在管网有压力波动时, 自力式压差控制阀就会自动跟踪 压差的变化而改变其启闭状态，保持被控系统的控制压 差不变（出厂设定值2mH2O）,当被控系统内部有自主 调节时，自力式压差控制阀就会根据阻力的变化而改变 其启闭状态，保持被控系统的控制压差不变。 当被控系统的阻力较大时，自力式压差控制阀的控制压 差还可以根据阻力的情况进行调节，调节范围是 2mH2O-6mH2O、2mH2O-40mH2O用以适应各种不同工 况
集中供热系统的水力工况平衡
• 供暖系统的初调节目的是为了解决各热用户流量分 配不均的问题，如不进行系统的初调节则各用户很 难得到所需流量，在实际运行中，有利环路阻力小、 得到的流量多、温度高，不利环路阻力大、得到的 流量少、温度低并且有可能达不到国家供热标准。 通常供暖单位采取提高锅炉出力或提高水泵扬程使 不利环路得到足够的热量（水量）,但这不是解决问 题的好办法，只能使流量偏高的有利环路得到更多 的（热量）水量，（热量）水量分配不均的问题依 然存在。上述现象称之为水力失调，必须加以解决。
自力式流量控制阀的特点
消除系统压差波动给被控系统带来的影响； 根据压差波动信号和内部阻力的变化自动调节自 身开启状态，保持设定的流量为定值； 可以对控制流量进行设定，流量设定后可对设定 状态进行锁定，非管理人员不能改变其设定 状态， 流量设定范围可满足供热系统对等径管道的最大、 最小流速的要求。
自力式流量控制阀性能简介
●
名词术语
• 干线： 由热源至各热力站（或热用户）分支管 处的所有管线。包括主干线和支干线。 • 主干线： 由热源至最远热力站（或最远热用户） 分支管处的干线。
名词术语
• 支干线： 除主干线以外的干线。指从主干线上引 出的，至热力站（或热用户）分支管处的 管线。 • 支线： 自主干线或支干线引出至一个热力站 （或一个热用户）的管线
名词术语
• 供热热源： 将天然的或人造的能源形态转化为符合 供热要求的热能装置，简称为热源 • 热网补水泵： 为保持热网内合理压力工况，从系统外 向系统内补给水的水泵。
名词术语
• 热网循环水泵： 使水在热水网里循环流动的水泵。 热网： 由热源向热用户输运和分配供热 介质的管线系统。同意词：热力网。
名词术语
• 压力损失 介质流过阀门后会产生压力损失(既阀门 前后的压力差)，也就是阀门对介质的流动 有一定的阻力，介质为克服阀门的阻力就 要消耗一定的能量。从节约能源上考虑， 设计和制造阀门时，要尽可能降低阀门对 流动介质的阻力。
名词术语
• 公称通径 一种称呼直径，又叫名义直径，是各种管 子与管路附件的通用口径。 采用他的目的是让接合处的口径保持一致。 无论外径与内径多大，管子都能与同一品 种系列中公称通径相同的管路附件相连。 国际常用单位：1ˊ（英寸）=8"（英分） 国内常用单位： 25mm ≌ 1ˊ（英寸）
Hale Waihona Puke 词术语• 壳体强度 阀门的强度性能是指阀门承受介质压力的能力。 阀门是承受内压的机械产品，因而必须具有足够 的强度和刚度，以保证长期使用而不发生破裂或 产生变形，壳体强度的试验压力是公称压力的1.5 倍。 • 密封性能 阀门的密封性能是指阀门各密封部位阻止介质 泄漏的能力，它是阀门最重要的技术性能指标。
分户热计量供热的水力工况平衡
• 系统设计时，增设建筑热力入口的压差控 制阀，改原供暖系统一般循环泵为变频循 环泵，安设气候补偿控制器等先进的控制 和检测仪表，以提高系统运行的水力工况 平衡和稳定性，达到优质的系统调节管理， 避免因运行管理技术水平低或管理不当， 而出现的浪费能源现象，真正实现节约能 源的目的。
名词术语
• 双管制热水热网： 由一根供水干管和一根回水干管组成的 热水热网。 多管制热水热网： 供回水干管的总数在两根以上的热水热 网，有三管制和四管制等。
●
名词术语
• 一级管网(一次网)： 由热源至热力站的供热管道系统。 二级管网(二次网)： 由热力站至热用户的供热管道系统。 • 供热管线： 输送供热介质的管道以及沿线的管路附 件和附属构筑物的总称。
• 因“分户热计量、分室控温供暖系统”的采用，使建筑室 内供暖系统的供回水干管和室外供热管网已由原来的定流 量系统改变为变流量（这里的变流量是指末端设备主动变 变流量（ 变流量 流量）的系统。实施分户热计量后，供热系统的调节性能 流量）的系统 要增强，以适应整个系统变流量运行的需要。热用户可能 是自动调节、也可能是手动调节用热量，因此，应设计有 压差控制阀，以保证系统在调节运行中能有平稳的水力工 况。而最不利环路的压差控制，实际上只为流量的调节提 只为流量的调节提 供了可能，本身并不等于进行了流量调节。各用户流量的 供了可能，本身并不等于进行了流量调节 调节，则是由热力入口装置的压差控制阀及散热器处恒温 阀的自主调节实施的。
名词术语 • 供水压力： 热水供热系统中供水管内 的压力 • 回水压力： 热水供热系统中回水管内 的压力。
名词术语
• 供热系统： 由热源通过热网向热用户供应热能的系 统总称。 • 热负荷： 供热系统的热用户（或用热设备）在单 位时间内所需的供热量。包括供暖（采 暖）、通风、空调、生产工艺和热水供应 热负荷等几种。
名词术语
• 体积流量 单位时间通过流量的体积： m³(立方米)/h（小时） L(升)/min（分） L(升)/s（秒） • 质量流量 单位时间通过流量的质量： t(吨)/h（小时）
名词术语
• 水的密度
是在4ºC （严格讲是3.98 ºC） 的密度是1t/m³(1吨/立方米),随着温 度的升高，密度相应的减少，90 ºC水的密度是0.9653 t/m³，也就是 减少了34.7kg，所以流量分为质量 流量和体积流量。
自力式流量控制阀恒定流量原理
• 手动阀塞的每个整圈开度都对应一个流量系数， 对于不可压缩的流体其简化流量的方程为： • Q=KV√∆P 式中:Q---流量（m³/h）; KV---流量 系数； • ∆P---压差（100kp） • 手动阀的任意开度对应的流量系数都是唯一的， 也就是KV恒定，而∆P是设计给定的，靠阀门本 身结构改变自动阀塞的开度，使其为定值，所以 自力式流量控制阀可以恒定流量。由公式 △P=SG²△P——压差或称阻力损失S——管段或 系统的阻力系数G——管段或系统的流量
集中供热系统的水力工况平衡
• 平衡阀是解决管网设计、施工过程中产生 的最基本失调情况的一种阀门，因此调节 功能是其首要的功能。阀门的理想流量特 性主要有直线流量特性、等百分比流量特 性、快开流量特性三种。对于平衡阀只有 采用线性流量特性和等百分比流量特性才 具有良好的调节性能，其中以等百分比流 量特性最好。
自力式压差控制阀性能简介
• 自力式压差控制阀是一种不依靠外 界动力而自动工作的水力工况平衡 用阀，用于中央空调设备、城镇供 热的水系统中，保持被控系统的压 差为定值。适用于自主调节、分室 控温、分户计量的城镇供热、中央 空调水系统的变流量系统中。
自力式压差控制阀性能简介
自力式压差控制阀性能简介
分户热计量供热的水力工况平衡
• 流量和压力是相关参数,流量和压力的调控 互为手段和目的。减压手段是减少上游管 路的流量,减少流量也必须是减少管路前点 的压力。流量变化必然导致压力的变化;流 通能力值不变的系统,压差的变化必然起因 于流量的改变。因此没有一种不影响压力 的流量控制阀,也没有一种不影响流量的压 差控制阀
两种阀门的内在质量评定
• 1.膜片直径越大，克服阻力的能力越强，控 制精度越高。 • 2.阀门腔体直径越大，流阻系数越小，流通 能力越强。 • 3.弹簧越长，说明弹簧的刚度越小，全行程 的弹簧压力增值越小，控制精度越高。 • 综上所述，选择阀门时，应选择膜片腔大、 腔体直径大、弹簧罩长的阀门。
自力式压差控制阀特点
• • • • • • • • • • • 消除系统压差波动给被控系统带来的影响； 支持被控系统（末端设备）内部自主调节； 支持被控系统（末端设备）内部自主调节； 根据压差波动信号和内部阻力的变化自动调节自身开启状态，保持 设定的压差为定值； 当被控系统内部无自主调节时，可有效地控制被控系统的流量为定 值，即具有自力式流量控制阀的控制流量功能 具有自力式流量控制阀的控制流量功能； 具有自力式流量控制阀的控制流量功能 在每一个固定的控制压差下，都具备最大流量限制功能 具备最大流量限制功能，例如 具备最大流量限制功能 DN50型自力式压差控制阀2H2O时的最大流量为10m³/h、4H2O时 的最大流量为14.5m³/h. 自力式压差控制阀起到隔绝用户间流量变化互相干扰作用。 控制压差可调范围2mH2O-6mH2O，出厂时设定在2mH2O； 从安装方式分为两种：供水安装型、回水安装型。 各通道均接近公称通径，流阻系数小； 双阀座结构，阀杆的不平衡力小； 采用微误差膜片机构，控制压差误差≤5%；
集中供热系统的水力工况平衡
• 为解决系统水力失调现象，在系统 中增设水力工况平衡用阀（数字锁 定平衡阀、自力式流量控制阀）， 根据设计流量对支路的流量进行分 配，使最不利支路也获得设计流量， 可使系统趋于水力工况平衡。
集中供热系统的水力工况平衡
集中供热系统的水力工况平衡
分户热计量系统的水力工况平衡
自力式流量控制阀性能简介
• 自力式流量控制阀是一种不依靠外界动力而自动 工作的水力工况平衡用阀，用于中央空调设备、 城镇供热的水系统中，保持被控系统的流量为定 值。适用于被控系统流量不需要改变的定流量系 统。 。 • 自力式流量控制阀的手动调节阀的每一个开度位 置对应一个Kv值，由自力式压差控制阀控制手动 调节阀前的压差不变，则Q=Kv·∆P 不变，改变流 量时只需调整手动调节阀的Kv值。
