SUN平衡阀培训资料课件
合集下载
阀门基础知识培训PPT课件
• BSPP = British Standard Pipe Parallel 英 制直螺纹 – 常用于 DIN 连接标准 – 流体需要额外密封材料（O型圈等）
• NPT (National Pipe Thread) 美制标准 – 常用于油气应用
焊接
• Butt weld connection (BW) 对焊 – 整体性好 – 要求准确对齐
• Socket weld connection (SW) 承插焊 – 尺寸小于 DN80 常用 – 不推荐用于有害介质（缝隙腐蚀） – 很难采用放射线进行检测
• 常用材料有碳钢, 304L 和 316L 不锈钢 – 良好的可焊性 – 无需进行焊后热处理
12
术语－标准代号
标准代号
名称
标准代号
名称
ISO ANSI BS
8
术语－连接方式
法兰
法兰面 a) Flat face (FF) 平面 c) Ring-type joint (RTJ) 环槽式 e) Tongue and grove 榫槽式 g) Lap joint 活套
9
b) Raised face (RF) 凸面 d) Spigot and recess 承插式 f) ‘O’ ring seal O型圈
7
术语－连接方式
• 定义：阀门和管道之间的连接形式 • 常用的连接方式：
– 对夹式 (Wafer) – 直耳式 (Lugged) – 双法兰式 (Double Flange)
– 对焊式 (Butt Welded) – 承插焊式 (Socket Welded)
– 螺纹连接 (Screwed BSPT/NPT)
DIN NF JIS ASTM
国际标准 美国国家标准 英国国际标准
• NPT (National Pipe Thread) 美制标准 – 常用于油气应用
焊接
• Butt weld connection (BW) 对焊 – 整体性好 – 要求准确对齐
• Socket weld connection (SW) 承插焊 – 尺寸小于 DN80 常用 – 不推荐用于有害介质（缝隙腐蚀） – 很难采用放射线进行检测
• 常用材料有碳钢, 304L 和 316L 不锈钢 – 良好的可焊性 – 无需进行焊后热处理
12
术语－标准代号
标准代号
名称
标准代号
名称
ISO ANSI BS
8
术语－连接方式
法兰
法兰面 a) Flat face (FF) 平面 c) Ring-type joint (RTJ) 环槽式 e) Tongue and grove 榫槽式 g) Lap joint 活套
9
b) Raised face (RF) 凸面 d) Spigot and recess 承插式 f) ‘O’ ring seal O型圈
7
术语－连接方式
• 定义：阀门和管道之间的连接形式 • 常用的连接方式：
– 对夹式 (Wafer) – 直耳式 (Lugged) – 双法兰式 (Double Flange)
– 对焊式 (Butt Welded) – 承插焊式 (Socket Welded)
– 螺纹连接 (Screwed BSPT/NPT)
DIN NF JIS ASTM
国际标准 美国国家标准 英国国际标准
SUN平衡阀
© 2009 Sun Hydraulics Corporation 23
超速行驶，损坏液压泵，同 时也在液• 此阀对油缸提供溢流保护， 防止外界突然的冲击.
© 2009 Sun Hydraulics Corporation
6
SUN
Product/Company Introduction Seminar Counterbalance Cartridge Valves
油口 1 – 负载口
油口 2 – 自由口 油口 3 – 先导口
工作原理
CB** 标准平衡阀
3
2
1
Legend: Intensified Pressure Tank Pressure Operating Pressure Pilot Pressure
带载工作 油口1->2
© 2009 Sun Hydraulics Corporation
© 2009 Sun Hydraulics Corporation 15
LOAD
SUN
Product/Company Introduction Seminar Counterbalance Cartridge Valves
Go To
CB**系列先导比总览
• 半限流先导比模型，流量等级 大致为标准的60%。
11
SUN
Product/Company Introduction Seminar Counterbalance Cartridge Valves
油口 1 – 负载口
油口 2 – 自由口 油口 3 – 先导口
工作原理
CB** 标准平衡阀
3
2
1
Legend: Intensified Pressure Tank Pressure Operating Pressure Pilot Pressure
超速行驶，损坏液压泵，同 时也在液• 此阀对油缸提供溢流保护， 防止外界突然的冲击.
© 2009 Sun Hydraulics Corporation
6
SUN
Product/Company Introduction Seminar Counterbalance Cartridge Valves
油口 1 – 负载口
油口 2 – 自由口 油口 3 – 先导口
工作原理
CB** 标准平衡阀
3
2
1
Legend: Intensified Pressure Tank Pressure Operating Pressure Pilot Pressure
带载工作 油口1->2
© 2009 Sun Hydraulics Corporation
© 2009 Sun Hydraulics Corporation 15
LOAD
SUN
Product/Company Introduction Seminar Counterbalance Cartridge Valves
Go To
CB**系列先导比总览
• 半限流先导比模型，流量等级 大致为标准的60%。
11
SUN
Product/Company Introduction Seminar Counterbalance Cartridge Valves
油口 1 – 负载口
油口 2 – 自由口 油口 3 – 先导口
工作原理
CB** 标准平衡阀
3
2
1
Legend: Intensified Pressure Tank Pressure Operating Pressure Pilot Pressure
阀门的基础培训(共14张PPT)
5
第二部分：阀门表示方法
一.阀门型号
通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、 密封面材料、阀体材料等要素。阀门型号的标准化对阀门的设计、选用、 经销，提供了方便。当今阀门的类型和材料种类越来越多，阀门型号的 编制也愈来愈复杂。我国虽然有阀门型号编制的统一标准，但逐渐不能 适应阀门工业发展的需要。目前，阀门制造厂一般采用统一的编号方法；
卡箍 卡套
8
9
第四单元：阀门的结构形式代号（Z543H-16C ）
结构形式代号，用一位阿拉伯数字表示。由于阀门种 类多，以及同类型阀门结构形式差别的多样性，10个
不同的一位阿拉伯数码不能与各种形式一一对应，因而对 不同类型的阀门，同一位阿拉伯数码所代表的结构意义可 不相同。阀结构代号.doc
8
第五单元：阀座密封面或衬里材料代号（Z543H-16C ）
11
三.球阀：是由旋塞阀演变而来，它的启闭件是一个球体，利用球 体绕阀杆的轴线旋转90°实现开启和关闭的目的。球阀在管道上主要 用于切断、分配和改变介质流动方向，设计成V形开口的球阀还具有 良好的流量调节功能。
四. VAG-MONO）：是指关闭件（阀瓣）沿阀座中心线移 截止阀（ 由于阀门种类多，以及同类型阀门结构形式差别的多样性，10个不同的一位阿拉伯数码不能与各种形式一一对应，因而对不同类型的阀门，同一
2.调节阀类： 主要用于调节介质的流量、压力等。包括调节阀、 节流阀、减压阀等。
3
3.止回阀类：用于阻止介质倒流。包括各种结构的止回阀。 分流阀类 用于分配、分离或混合介质。包括
各种结构的分配阀和疏水阀等。
4.分流阀类：用于分配、分离或混合介质。包括各种结构 的分配阀和疏水阀等。
5.安全阀类 ： 用于超压安全保护。包括各种类型的安全阀。
第二部分：阀门表示方法
一.阀门型号
通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、 密封面材料、阀体材料等要素。阀门型号的标准化对阀门的设计、选用、 经销，提供了方便。当今阀门的类型和材料种类越来越多，阀门型号的 编制也愈来愈复杂。我国虽然有阀门型号编制的统一标准，但逐渐不能 适应阀门工业发展的需要。目前，阀门制造厂一般采用统一的编号方法；
卡箍 卡套
8
9
第四单元：阀门的结构形式代号（Z543H-16C ）
结构形式代号，用一位阿拉伯数字表示。由于阀门种 类多，以及同类型阀门结构形式差别的多样性，10个
不同的一位阿拉伯数码不能与各种形式一一对应，因而对 不同类型的阀门，同一位阿拉伯数码所代表的结构意义可 不相同。阀结构代号.doc
8
第五单元：阀座密封面或衬里材料代号（Z543H-16C ）
11
三.球阀：是由旋塞阀演变而来，它的启闭件是一个球体，利用球 体绕阀杆的轴线旋转90°实现开启和关闭的目的。球阀在管道上主要 用于切断、分配和改变介质流动方向，设计成V形开口的球阀还具有 良好的流量调节功能。
四. VAG-MONO）：是指关闭件（阀瓣）沿阀座中心线移 截止阀（ 由于阀门种类多，以及同类型阀门结构形式差别的多样性，10个不同的一位阿拉伯数码不能与各种形式一一对应，因而对不同类型的阀门，同一
2.调节阀类： 主要用于调节介质的流量、压力等。包括调节阀、 节流阀、减压阀等。
3
3.止回阀类：用于阻止介质倒流。包括各种结构的止回阀。 分流阀类 用于分配、分离或混合介质。包括
各种结构的分配阀和疏水阀等。
4.分流阀类：用于分配、分离或混合介质。包括各种结构 的分配阀和疏水阀等。
5.安全阀类 ： 用于超压安全保护。包括各种类型的安全阀。
阀门原理功能说明培训课件
阀门原理功能说明培训 课件
目 录
• 阀门概述 • 阀门工作原理 • 阀门功能说明 • 阀门操作与维护 • 阀门选型与设计 • 阀门发展趋势与展望
阀门概述
01
阀门定义
总结词
阀门是流体控制系统中重要的组成部分，用于控制管道中介 质的流动。
详细描述
阀门是一种能够通过改变自身通流面积来调节或控制管道中 介质流动的装置。它通常由阀体、阀瓣、阀杆、阀座等部件 组成，通过阀杆的上下、左右、旋转等运动方式来实现对介 质的开启或关闭。
阀门维护保养
定期检查
定期对阀门进行检查，包括阀体、阀杆、阀座等 部位，确保无磨损、腐蚀等现象。
润滑保养
根据需要定期对阀门进行润滑保养，保持转动部 位灵活，防止卡滞。
清洗与除锈
定期对阀门进行清洗，清除污垢和锈迹，保持阀 门内部和外部清洁。
阀门故障排除
阀门泄漏
检查阀门的密封性能，如发现泄漏应及时更换密封件或修复密封 面。
考虑阀门操作方式
02
根据工艺要求，选择手动、电动、气动或液动等操作方式的阀
门。
确定阀门规格
03
根据管道尺寸、流体流量和压力等参数，确定阀门规格，确保
阀门能够满足工艺需求。
阀门设计要点
结构设计
阀门结构设计应合理，易于安装、操作和维护，同时要考虑到流 体流动的顺畅性和密封性能。
密封性能
阀门密封性能是关键性能之一，应选择合适的密封材料和结构， 以保证阀门的密封效果。
温度调节
通过调节阀门的开度，控 制管道中介质的温度，以 满足工艺流程的需求。
阀门保护功能
防止介质倒流
阀门可以阻止管道中介质倒流， 保护设备和管道不受损坏。
防止超压
目 录
• 阀门概述 • 阀门工作原理 • 阀门功能说明 • 阀门操作与维护 • 阀门选型与设计 • 阀门发展趋势与展望
阀门概述
01
阀门定义
总结词
阀门是流体控制系统中重要的组成部分，用于控制管道中介 质的流动。
详细描述
阀门是一种能够通过改变自身通流面积来调节或控制管道中 介质流动的装置。它通常由阀体、阀瓣、阀杆、阀座等部件 组成，通过阀杆的上下、左右、旋转等运动方式来实现对介 质的开启或关闭。
阀门维护保养
定期检查
定期对阀门进行检查，包括阀体、阀杆、阀座等 部位，确保无磨损、腐蚀等现象。
润滑保养
根据需要定期对阀门进行润滑保养，保持转动部 位灵活，防止卡滞。
清洗与除锈
定期对阀门进行清洗，清除污垢和锈迹，保持阀 门内部和外部清洁。
阀门故障排除
阀门泄漏
检查阀门的密封性能，如发现泄漏应及时更换密封件或修复密封 面。
考虑阀门操作方式
02
根据工艺要求，选择手动、电动、气动或液动等操作方式的阀
门。
确定阀门规格
03
根据管道尺寸、流体流量和压力等参数，确定阀门规格，确保
阀门能够满足工艺需求。
阀门设计要点
结构设计
阀门结构设计应合理，易于安装、操作和维护，同时要考虑到流 体流动的顺畅性和密封性能。
密封性能
阀门密封性能是关键性能之一，应选择合适的密封材料和结构， 以保证阀门的密封效果。
温度调节
通过调节阀门的开度，控 制管道中介质的温度，以 满足工艺流程的需求。
阀门保护功能
防止介质倒流
阀门可以阻止管道中介质倒流， 保护设备和管道不受损坏。
防止超压
美国太阳SUN抗衡阀_平衡阀原理说明及内部详细结构
型式
控制
调压范围 油封
C - 15 GPM (T-11A) A -标准型 (60 l/min)
E - 30 GPM (T-2A) (120 l/min)
G - 60 GPM (T-17A) (240 l/min)
I - 120 GPM (T-19A) (480 l/min)
标准控制 L - 标准调杆 C - 防调
Sun建议选用的插式阀, 其标定流量 应等于或小于系统流量.切勿选用流 量太大的抗衡阀.
若系统流量较标准型抗衡阀的流量 显得太低时, 考虑使用全节流型 或 半节流型阀,可获得较佳的稳定性.
尽可能在安装到油路系统以前, 将抗 衡阀的压力调定. 因安装后较难调定 .
配合油缸使用时, 选用低导压比的抗
CWCG-*** CWEG -*** CWGG-*** CWIG-***
3
Copyright C 2000 Sun Hydraulics Corporation
橡达油压机械(上海 )有限公司
功能特性
x
CC**无导压抗衡阀
油口 1 - 负载 油口2 -自由流 油口3 -封闭
3
2
1
使用标准 3 口 插孔, 但无辅助导压. 所有型号的止回阀均有两种开阀压可选:
30 psi止回阀弹簧(1.7bar) H - 1000-4000 psi
(70-280 bar) I*- 400 -1500 psi
(25-105 bar) 导压比 G,H,L 4 psi止回阀弹簧(0.3bar)
C - 2000-5000 psi
* CB*L型阀的 调压范围 仅有B和I弹簧
(140-350 bar) D - 1000-2500 psi

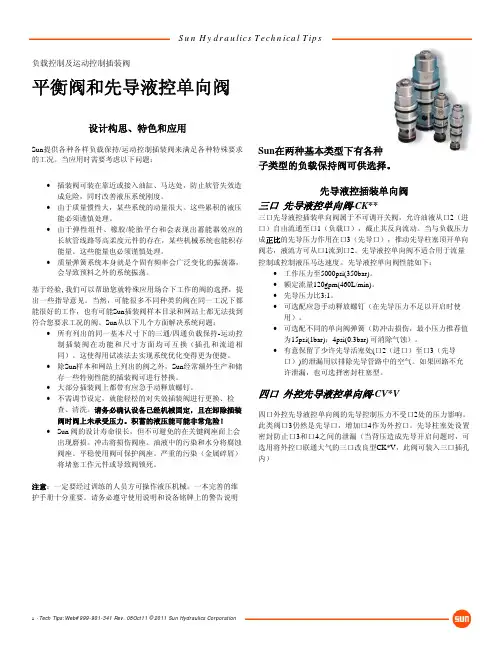

SUN_平衡阀_使用技术资料
Sun Hydraulics Technical Tips 负载控制及运动控制插装阀
平衡阀和先导液控单向阀
设计构思、特色和应用
Sun提供各种各样负载保持/运动控制插装阀来满足各种特殊要求 的工况。当应用时需要考虑以下问题：
Sun在两种基本类型下有各种 子类型的负载保持阀可供选择。
• 插装阀可装在靠近或接入油缸、马达处，防止软管失效造 成危险，同时改善液压系统刚度。
4 · Tech Tips:Web#999-901-341 Rev. 08Oct11 ©2011 Sun Hydraulics Corporation
Sun Hydraulics Technical Tips
插装平衡阀应用提示 负载下降时需求压力
提示：下面等式是理想化的，没有考虑口2处压力。
提示：口2处的压力会是有效设定值上升，其系数为1加上先导压
典型全时段再生回路
(上下行速度相同，油缸面积比2:1)
此图仅供说明，并非实际回路
四口带外控平衡阀
注意：考虑在回油路上加强跨油口溢流保护和防气 穴保护
3 · Tech Tips:Web#999-901-341 Rev. 08Oct11 ©2011 Sun Hydraulics Corporation
Sun Hydraulics Technical Tips
在标准无外控口平衡阀回路中，背压会使有效设定值上升，其增 加值为“（1+ 先导压力）×背压”。当口2（进口）处有明显的 背压时，会导致阀丧失稳定性。Sun 四口平衡阀增加了泄油口4来 消除口2处压力对阀的影响。四口平衡阀配合出口换向阀、比例 阀、伺服阀在再生回路中十分有用。此阀有很多先导压力比可供 选择，而性能与三通平衡阀相同。一种型号最大设定值可至 6000psi(420bar)。当预料之外的背压导致问题出现时，可选用外接 口连通大气的改良型CA**装入3口插孔解决问题。
平衡阀和先导液控单向阀
设计构思、特色和应用
Sun提供各种各样负载保持/运动控制插装阀来满足各种特殊要求 的工况。当应用时需要考虑以下问题：
Sun在两种基本类型下有各种 子类型的负载保持阀可供选择。
• 插装阀可装在靠近或接入油缸、马达处，防止软管失效造 成危险，同时改善液压系统刚度。
4 · Tech Tips:Web#999-901-341 Rev. 08Oct11 ©2011 Sun Hydraulics Corporation
Sun Hydraulics Technical Tips
插装平衡阀应用提示 负载下降时需求压力
提示：下面等式是理想化的，没有考虑口2处压力。
提示：口2处的压力会是有效设定值上升，其系数为1加上先导压
典型全时段再生回路
(上下行速度相同，油缸面积比2:1)
此图仅供说明，并非实际回路
四口带外控平衡阀
注意：考虑在回油路上加强跨油口溢流保护和防气 穴保护
3 · Tech Tips:Web#999-901-341 Rev. 08Oct11 ©2011 Sun Hydraulics Corporation
Sun Hydraulics Technical Tips
在标准无外控口平衡阀回路中，背压会使有效设定值上升，其增 加值为“（1+ 先导压力）×背压”。当口2（进口）处有明显的 背压时，会导致阀丧失稳定性。Sun 四口平衡阀增加了泄油口4来 消除口2处压力对阀的影响。四口平衡阀配合出口换向阀、比例 阀、伺服阀在再生回路中十分有用。此阀有很多先导压力比可供 选择，而性能与三通平衡阀相同。一种型号最大设定值可至 6000psi(420bar)。当预料之外的背压导致问题出现时，可选用外接 口连通大气的改良型CA**装入3口插孔解决问题。
平衡阀调试方法与工具课件
平衡阀的作用
平衡阀的主要作用是通过对流体 的流量进行控制，以保持系统压 力稳定和流量均衡，从而确保系 统的稳定性和可靠性。
平衡阀的分类与特点
平衡阀的分类
平衡阀可以根据不同的分类标准进行分类，如根据使用介质的不同可分为水用 平衡阀和气用平衡阀；根据控制方式的不同可分为手动平衡阀和自动平衡阀。
平衡阀的特点
使用远程控制
通过使用远程控制装置，可以 在远离平衡阀的位置对其进行
调试和调节。
连接通信线路
将平衡阀与远程控制装置通过 通信线路连接起来，以便能够 远程操作和监控阀门的状态。
发送调试指令
通过远程控制发送调试指令， 对平衡阀进行调试和调节。
接收反馈信息
在调试过程中，接收来自平衡 阀的反馈信息，例如流量和压 力数据，以便对调试过程进行
围内。
自动调试方法
01
02
03
开启自动模式
将平衡阀调整到自动模式 ，通过内置传感器和控制 系统来自动调节下游压力 。
输入目标压力
在自动模式下，需要输入 目标压力值，系统将自动 调整下游压力以达到该值 。
监控流量和压力
与手动调试类似，要监测 流量和压力的变化，以确 保它们在预期范围内。
远程调试方法
对于出现的异常情况，及时采取措施 进行处理，避免对平衡阀造成损坏
调试完成后的总结与评估
根据调试结果，对平衡阀的性能进行评估
根据实际需求，对平衡阀进行优化或改进，提高系统的 性能和稳定性
总结调试过程中的问题和解决方法，为今后的调试工作 提供参考
将调试结果和评估报告提交给相关部门或客户，以供进 一步的分析和应用
平衡阀调试方法与 工具课件
目录
• 平衡阀基础知识 • 平衡阀调试方法 • 平衡阀调试工具 • 平衡阀调试流程 • 平衡阀调试案例分析 • 平衡阀调试常见问题与解决方案
平衡阀的主要作用是通过对流体 的流量进行控制，以保持系统压 力稳定和流量均衡，从而确保系 统的稳定性和可靠性。
平衡阀的分类与特点
平衡阀的分类
平衡阀可以根据不同的分类标准进行分类，如根据使用介质的不同可分为水用 平衡阀和气用平衡阀；根据控制方式的不同可分为手动平衡阀和自动平衡阀。
平衡阀的特点
使用远程控制
通过使用远程控制装置，可以 在远离平衡阀的位置对其进行
调试和调节。
连接通信线路
将平衡阀与远程控制装置通过 通信线路连接起来，以便能够 远程操作和监控阀门的状态。
发送调试指令
通过远程控制发送调试指令， 对平衡阀进行调试和调节。
接收反馈信息
在调试过程中，接收来自平衡 阀的反馈信息，例如流量和压 力数据，以便对调试过程进行
围内。
自动调试方法
01
02
03
开启自动模式
将平衡阀调整到自动模式 ，通过内置传感器和控制 系统来自动调节下游压力 。
输入目标压力
在自动模式下，需要输入 目标压力值，系统将自动 调整下游压力以达到该值 。
监控流量和压力
与手动调试类似，要监测 流量和压力的变化，以确 保它们在预期范围内。
远程调试方法
对于出现的异常情况，及时采取措施 进行处理，避免对平衡阀造成损坏
调试完成后的总结与评估
根据调试结果，对平衡阀的性能进行评估
根据实际需求，对平衡阀进行优化或改进，提高系统的 性能和稳定性
总结调试过程中的问题和解决方法，为今后的调试工作 提供参考
将调试结果和评估报告提交给相关部门或客户，以供进 一步的分析和应用
平衡阀调试方法与 工具课件
目录
• 平衡阀基础知识 • 平衡阀调试方法 • 平衡阀调试工具 • 平衡阀调试流程 • 平衡阀调试案例分析 • 平衡阀调试常见问题与解决方案
美国太阳SUN抗衡阀_平衡阀原理说明及内部详细结构
2:1+⁄#3;| Demo
CWCL-*** CWEL-*** CWGL-*** CWIL-***
3:1+⁄#3;| Demo
CWCA-*** CWEA -*** CWGA-*** CWIA-***
5:1+⁄#3;| Demo
CWCG-*** CWEG-*** CWGG-*** CWIG-***
Copyright C 2000 Sun Hydraulics Corporation
Copyright C 2000 Sun Hydraulics Corporation
5
2(6Y)@a
:_f<a#368X
(†=
)6–eł!#
x
CC**5+⁄#32?Xe¤
Sun5+⁄#32?Xe¤D—6\˙_%2' , #· 53xC.IF,I£"P3O! . D—6’*F"P&6–"Q6H\˙_%4 F,3O! .D—6;.5s_<a] , )*3 "P<a] ,#3xCR)%F,!w"H_˙3O! . ;e¤\˙_%3O!e¤ , 5_˙.N3O!e¤ . # #[f_<aR*<Øe¤_˙.N3O! . R 6e¤F,‡=[f!¢<aR*<Øe¤ , !1ŁO D˙F,Pt#3´+⁄QI+B1&g .:‘’ ıPt#3F,/$u ,#O«Uø’D—_•;…’3e¤ (CA*A 3# 1 CW*A 4# ). Sun.¢[V_–D—F,3z.•e¤ , !7fl+B<Ø aw.<Jæ61+•6L£N<Øaw .!fl"§_– D—<Øaw((ˇF,2?Xe¤ .N5_–D—_+ +•<ØawF,2?Xe¤ , O·Y)_–_+(ˇF, , .…+#P¥g_y"P&+1Xm . RL£N<Øaw_+7fl!n’32?Xe¤F,<Ø aw5/?(5 , O«Uø’D— !R*<Ø’3 1 "R*<Ø’3e¤ ,#S_/?_+F,I+B /ˇ . +#P¥&—+1Xm!<a]L£N!ı , +fi 2?Xe¤F,#3"C[«+B . &+1Xm#¶_+ff [«+B. D—6<aN<a]5 , _+F,+⁄#3;| , ´6–_+F,I+B/ˇ . 10:1+⁄#3;|.< (´D—6j_f<a] .
《阀门基本知识培训》课件
阀门市场发展趋势预测
市场需求：随着工业自动化和智能 化的发展，阀门市场需求将持续增 长
竞争格局：市场竞争将更加激烈， 品牌、质量、服务将成为竞争的关 键因素
添加标题
添加标题
添加标题
添加标题
技术趋势：智能化、自动化、节能 环保将成为阀门技术的发展趋势
出口市场：随着“一带一路”等国 家战略的推进，阀门出口市场将迎 来新的机遇
绿色环保：采用环保型生产工 艺和材料，降低对环境的影响
自动化程度提高：采用先进的 自动化生产线，提高生产效率 和产品质量
定制化生产：根据客户需求， 提供个性化定制服务，满足不
同行业和场景的需求
全球阀门市场现状及分析
市场规模：全球阀门市场规模庞大，预计未来几年将继续保持增长趋势 市场分布：欧美地区占据全球阀门市场的主要份额，亚洲地区市场潜力巨大 市场需求：随着全球工业化进程的加快，对阀门的需求量不断增加 技术发展趋势：智能化、自动化、环保化是未来阀门市场的发展趋势
添加标题
执行机构：控制阀芯的移动， 实现阀门的开关和调节
填料：防止介质从阀杆与阀 体之间的间隙泄漏
添加标题
添加标题
添加标题
添加标题
阀芯：控制介质的流动方向， 改变介质的流动状态
添加标题
阀杆：连接阀芯和执行机构， 传递操作力
添加标题
附件：如限位器、锁紧装置等， 用于提高阀门的性能和安全性
密封件：防止介质从其他部 位泄漏
标准内容：尺寸、材料、 性能、安全等
标准差异：标准制定机构、 标准内容、标准更新频率 等
标准应用：不同行业、不 同地区、不同用途等
标准发展趋势：智能化、 环保化、标准化等
阀门行业规范制定依据
SUN平衡阀培训资料ppt课件
油口 1 – 负载口 油口 2 – 自由口 油口 3 – 先导口
Legend: Intensified Pressure Tank Pressure Operating Pressure Pilot Pressure
© 2011 Sun Hydraulics Corporation
工作原理
CB** 标准平衡阀
4
© 2011 Sun Hydraulics Corporation
4
负载控制阀一览
© 2011 Sun Hydraulics Corporation
5
型号CB**- L**, 3口标准平衡阀 先导口，无先导回路
•标准三口平衡阀 •最大泄漏量为5滴/分 •复位压力为设定压力的85%
6
© 2011 Sun Hydraulics Corporation
平衡阀
• 用于负载保持和运动控制的液压元件（例如空中调平） • 特别适合负载的平稳运动，防止其超速运动 • 2口至1口自由流通；反向截止，直到先导压力（带有一定比例系
数）和负载压力的合力克服弹簧力 • 有3口和4口两种结构 • 建议安装在离执行器越近越好，以此提供最大的平稳控制以及防
止管路爆裂
1 ©©22001019SSuunnHHyyddrraauulilcicssCCoorrppoorraatitoionn
© 2011 Sun Hydraulics Corporation
Load Reactive, 4 Port
22
M-Valve 特点
• 更好的动态调节性能 • 平衡阀一样工作 • 不是很好的溢流阀，由于它比较高的压降变化以及 阻尼式的活塞结构 • 泄漏量5滴/分， • 复位压力是设定压力的 85% • 所有的都是 最大5000 psi（350bar）的压力设定
sun流量控制阀及分流流阀培训
流量控制阀- 技术概要
CX*D, 2口向1口自由流通，单向阀
© 2009 Sun Hydraulics Corporation
6
Products/Company Introduction Seminar Flow Control and Flow Divider/Combiner Cartridge Valves
© 2009 Sun Hydraulics Corporation
19
Products/Company Introduction Seminar Flow Control and Flow Divider/Combiner Cartridge Valves
分流/集流同步插装阀
型号 FS*S-XAN, FS*R-XAN
流量控制阀- 技术概要
FC*B, 固定孔, 带压力补偿, 带反向单向阀
• 和FX*A性能一样，只是带有反向节流
© 2009 Sun Hydraulics Corporation
12
Products/Company Introduction Seminar Flow Control and Flow Divider/Combiner Cartridge Valves
注意: 1口在这类阀中是不被使用的.
17
Products/Company Introduction Seminar Flow Control and Flow Divider/Combiner Cartridge Valves
分流插装阀
• • • • •
此流量分流阀将按照比例将油液分成两股. 反向集油油液不可预测，所以一般不建议采用. 可选分流比50:50, 40:60, 以及33:67 . 在非50:50分流比得情况下，4口流量总是稍大的那股. 如有一个出口流量被堵，将会导致阀芯运动，并使另一口也没有油 液输出.
《阀门基础知识培训》课件
阀门分类与特点
总结词
阀门有多种分类方式，按结构可分为闸阀、截止阀、球阀、蝶阀等，按工作原理可分为节流阀、调节阀、安全阀 等。
详细描述
阀门可以根据不同的分类方式进行分类。按结构可分为闸阀、截止阀、球阀、蝶阀等，这些阀门各有不同的特点 和使用场合。按工作原理可分为节流阀、调节阀、安全阀等，这些阀门分别用于调节流量、压力和安全保护等。
阀门选型步骤
明确工艺流程要求→确定流体特 性→选择阀门类型→确定阀门规 格→比较不同厂家产品性能与价 格→选定合适的产品。
阀门安装流程与注意事项
阀门安装流程
检查阀门规格、型号是否符合设计要求→检查并确保阀门无 损坏、无泄露→按照图纸要求确定阀门位置→安装阀门并紧 固→检查阀门是否安装正确、操作是否灵活→验收合格后交 付使用。
质轻、耐腐蚀、价格低廉，适用于腐 蚀性介质和食品工业，但不适合高温 和高压的场合。
04
阀门应用场景
工业领域阀门应用
01
02
03
石油化工
用于控制油品、化学品的 输送和反应过程，如截止 阀、球阀等。
电力
用于控制蒸汽、水、空气 等介质的流动，如闸阀、 止回阀等。
制药
用于控制药物生产过程中 的流体介质，如隔膜阀、 球阀等。
阀门发展历程
总结词
阀门的发展经历了从手动阀门到自动阀门，从单一功 能到多功能的发展历程。
详细描述
阀门的发展历程可以追溯到古代，最初的手动阀门是 用木材、金属等材料制成的，主要用于给排水和供暖 系统。随着工业技术的发展，自动阀门逐渐出现，电 控阀门、气动阀门等不断涌现。同时，阀门的功能也 从单一的开关功能发展到调节流量、压力、温度等多 功能。现代阀门还采用了新材料、新工艺和智能控制 技术，提高了阀门的使用性能和可靠性。
公司培训资料(平衡阀)
分户热计量供热的水力工况平衡
• 流量和压力是相关参数,流量和压力的调控 互为手段和目的。减压手段是减少上游管 路的流量,减少流量也必须是减少管路前点 的压力。流量变化必然导致压力的变化;流 通能力值不变的系统,压差的变化必然起因 于流量的改变。因此没有一种不影响压力 的流量控制阀,也没有一种不影响流量的压 差控制阀
• 因“分户热计量、分室控温供暖系统”的采用，使建筑室 内供暖系统的供回水干管和室外供热管网已由原来的定流 量系统改变为变流量（这里的变流量是指末端设备主动变 流量）的系统。实施分户热计量后，供热系统的调节性能 要增强，以适应整个系统变流量运行的需要。热用户可能 是自动调节、也可能是手动调节用热量，因此，应设计有 压差控制阀，以保证系统在调节运行中能有平稳的水力工 况。而最不利环路的压差控制，实际上只为流量的调节提 供了可能，本身并不等于进行了流量调节。各用户流量的 调节，则是由热力入口装置的压差控制阀及散热器处恒温 阀的自主调节实施的。
分户热计量供热的水力工况平衡
• 系统设计时，增设建筑热力入口的压差控 制阀，改原供暖系统一般循环泵为变频循 环泵，安设气候补偿控制器等先进的控制 和检测仪表，以提高系统运行的水力工况 平衡和稳定性，达到优质的系统调节管理， 避免因运行管理技术水平低或管理不当， 而出现的浪费能源现象，真正实现节约能 源的目的。
名词术语
• 体积流量 单位时间通过流量的体积： m³ (立方米)/h（小时） L(升)/min（分） L(升)/s（秒） • 质量流量 单位时间通过流量的质量： t(吨)/h（小时）
名词术语
• 水的密度
是在4º （严格讲是3.98 º C C） 的密度是1t/m³ (1吨/立方米),随着温 度的升高，密度相应的减少，90 º C水的密度是0.9653 t/m³ ，也就是 减少了34.7kg，所以流量分为质量 流量和体积流量。
sun平衡阀工作原理
Sun平衡阀工作原理引言在液压系统中，平衡阀是常用的一种液压元件。
平衡阀的作用是通过调节阀芯位置，使系统中的压力保持在设定的范围内。
在液压系统中，太阳能平衡阀被广泛应用于许多领域，如工业机械、农业设备等。
本文将详细介绍Sun平衡阀的工作原理。
Sun平衡阀的结构Sun平衡阀主要由阀体、阀芯、弹簧和控制元件等部分组成。
阀体是阀的主体，起到连接和支撑的作用。
阀芯是控制液体流动的核心部分，通过改变阀芯的位置来调节系统中的压力。
弹簧则用于提供调节阀芯位置所需的力量。
控制元件负责控制弹簧力量的大小，从而实现对阀芯位置的精确控制。
Sun平衡阀的工作原理Sun平衡阀的工作原理可以分为两个阶段：压力调节阶段和流量调节阶段。
压力调节阶段1.阀芯初始位置：当液压系统处于停止状态时，阀芯位于初始位置，在这种情况下，液体无法从高压区域流向低压区域。
2.压力上升：当液压系统开始工作时，高压液体进入平衡阀的入口，同时低压液体从出口流出。
由于阀芯初始位置的设定，液体无法通过阀芯流动，从而导致阀体内的压力上升。
3.弹簧力量：随着压力的逐渐增加，压力差开始对弹簧施加力量。
弹簧力量的大小决定了阀芯的位置，从而影响系统中的压力。
4.平衡压力：当弹簧力量与液体压力达到平衡时，阀芯的位置保持稳定，系统中的压力也保持稳定。
流量调节阶段1.阀芯位置调节：在压力调节阶段，阀芯位置由弹簧力量和液体压力平衡决定。
如果系统中的流量发生变化，液体压力将发生变化，从而导致弹簧力量和阀芯位置的变化。
2.阀芯位置控制：为了使系统中的压力保持在设定范围内，控制元件会根据系统的流量变化来调节弹簧力量。
通过改变弹簧力量，控制元件可以控制阀芯的位置，进而调节系统中的压力。
3.流量调节：调节阀芯位置后，液体可以通过阀芯流动，从而调节系统中的流量。
当流量达到设定值时，控制元件停止调节，阀芯位置保持稳定，系统中的压力和流量也保持稳定。
Sun平衡阀的应用Sun平衡阀广泛应用于液压系统中，主要用于控制系统中的压力和流量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
工作原理
CB** 标准平衡阀
3
2
1
自由流 油口2->1
Operation Animation: Slide 1 of 5
油口 1 – 负载口 油口 2 – 自由口 油口 3 – 先导口
Legend: Intensified Pressure Tank Pressure Operating Pressure Pilot Pressure
系列2，各平衡阀的通流面积比较
型号CW**-L**, 4口先导回油平衡阀
•4口先导回油，避免了2口被压影响 •4口直接作用于溢流压力 •最大泄漏量为5滴/分 •复位压力为设定压力的85%
型号CA*A-L**, 3口平衡阀，先导回油接大气
•4口先导接大气，避免了2口被压影响 •4口直接作用于溢流压力 •最大泄漏量为5滴/分 •复位压力为设定压力的85%
负载控制阀一览
5
负载控制阀一览
型号CB**- L**, 3口标准平衡阀 先导口，无先导回路
•标准三口平衡阀 •最大泄漏量为5滴/分 •复位压力为设定压力的85%
油口 1 – 负载口 油口 2 – 自由口 油口 3 – 先导口
Legend: Intensified Pressure Tank Pressure Operating Pressure Pilot Pressure
工作原理
CB** 标准平衡阀
3
2
1
带载工作 油口1->2
Operation Animation: Slide 3 of 5
油口 1 – 负载口 油口 2 – 自由口 油口 3 – 先导口
Legend: Intensified Pressure Tank Pressure Operating Pressure Pilot Pressure
工作原理
CB** 标准平衡阀
3
2
1
带载工作 油口1->2
Operation Animation: Slide 5 of 5
型号 CB** 标准先导比的来源
A1 A2 A3
基本参数：
(A3 - A2) 先导比=
(A2 - A1)
• 弹簧力关闭油口
• A3 – A2 除以A2 – A1 就是平衡阀的先导比
工作原理
CB** 标准平衡阀
3
2
1
带载工作 油口1->2
Operation Animation: Slide 2 of 5
油口 1 – 负载口 油口 2 – 自由口 油口 3 – 先导口
Legend: Intensified Pressure Tank Pressure Operating Pressure Pilot Pressure
4口并不能做到完全 密封，使用时注意
CW**-L**
CA*A-L**
LOAD
CW**-L**, 4口先导泄油式平衡阀，带先导口
• 4口带先导口平衡阀不会受到2口背压影响. • 4口的压力将直接作用在阀的溢流值上。
这个效果等于（1+先导比）X背压. • 允许下流有节流限制.
MB** 加强型控制阀
平衡阀
• 用于负载保持和运动控制的液压元件（例如空中调平） • 特别适合负载的平稳运动，防止其超速运动 • 2口至1口自由流通；反向截止，直到先导压力（带有一定比例系
数）和负载压力的合力克服弹簧力 • 有3口和4口两种结构 • 建议安装在离执行器越近越好，以此提供最大的平稳控制以及防
止管路爆裂
什么是Sun平衡阀？
工作原理
CB** 标准平衡阀
3
2
1
带载工作 油口1->2
Operation Animation: Slide 4 of 5
油口 1 – 负载口 油口 2 – 自由口 油口 3 – 先导口
Legend: Intensified Pressure Tank Pressure Operating Pressure Pilot Pressure
3口压力负载控制阀
Load Reactive 3 Port
Electronically Simulated Application Demonstrating Backpressure Affects
Go To
CB**系列总览
• 半限流先导比模型，流量等级 大致为标准的60%。 • 使用于低流量场合，且之前不 稳定或者有噪音问题。 • 所有半限流全限流模型都是内 部密封式的。 • 标准3口和4口的平衡阀都是先 导密封式。
• 直动式溢流阀 • 先导打开 • 必须是”零泄漏” • 防止重物坠落，使其平稳下降 • 众多先导比可选 • 不同流量等级 • 密封与不密封的先导油口 • 被压设定需要工作压力乘以大于1的系数 • 带或不带先导泄压口
平衡阀特点
• 可使用于负载控制或者动作控制 • 十分适合重物运动控制 • 2口至1口为自由流通，1口至2口为平衡功能 • 有3口和4口结构 • 非常适合安装于动作元件处，防止管道爆裂等情况 • 具有溢流功能，静止时防止压力过大
Non-Load Reactive, 3 Port
Load Reactive, 3 Port
Nve, 4 Port
M-Valve 特点
• 更好的动态调节性能 • 平衡阀一样工作 • 不是很好的溢流阀，由于它比较高的压降变化以及阻 尼式的活塞结构 • 泄漏量5滴/分， • 复位压力是设定压力的 85% • 所有的都是 最大5000 psi（350bar）的压力设定
(此处假设2口压力= 0 psi)
注意：简化计算
2口背压的作用效果
• 标准平衡阀的2口背压 ，将额外增加阀工作压力，增加1口和先 导口压力都变大.
例如: 使用3:1平衡阀 ，当存在300 psi 背压情况下, 增加的设定 值将等于 (1+3) X 300, or 1200 psi!
CBCA -*** Performance Data
• 1口的压力可以通过A2 – A1 处打开阀芯，起溢流作用
阀设定值，泵压力，先导比
在典型回路中的计算
例子: • 负载转换压力= 2450 psi • 阀设定值= 3200 psi (1.3 X 2450 psi)
LOAD
• 先导比= 3:1 • 泵压力值，直接作用于无杆腔 =
3200 – 2450 = 250 psi 3 (先导比)
