ADM3053集成隔离DC-DC转换器的信号和电源隔离CAN收发器

ADM3053 在 CAN 协议控制器与物理层总线之间创建一个完全隔离的接口。它能以最高 1Mbps 的数据速率工作。
该器件具有限流和热关断特性，可防止输出短路。额定温度范围为工业温度范围，提供 20 引脚、宽体 SOIC 封装。
ADM3053 集成 isoPower 技术；该技术采用高频开关元件通过其变压器传输功率。设计印刷电路板 (PCB) 布局时应特别小心，必须符合相关辐射标准。关于电路板布局考量因素的详细信息，请参考应用笔记 AN-0971 ：isoPower 器件的辐射控制。
CAN 收发器操作.......................................................................13 信号隔离......................................................................................13 电源隔离......................................................................................13 真值表 .........................................................................................13 热关断 ..........................................................................................13 直流正确性和磁场抗扰度 ....................................................... 13 应用信息 ..........................................................................................15 PCB 布局 .....................................................................................15 EMI 考量 .....................................................................................15 隔离寿命......................................................................................15 典型应用 ..........................................................................................17 外形尺寸 ..........................................................................................18 订购指南......................................................................................18

485光电隔离

带隔离的增强型RS-485接口电路图磁耦隔离iCoupler技术，是由ADI公司设计开发的一项适合高压环境的隔离电路的专利技术，而非传统的基于光电耦合器所采用的发光二极管（LED）与光敏三极管结合，因采用了高速的iCOMS工艺，因此在功耗、体积、集成度、速度等各方面都优于光耦。

同时能满足医用设备高电压工业应用、电源以及其它高隔离度环境的严格隔离要求，非常适合在各种工业上的应用，包括数据通信、数据转换器接口、各种总线隔离以及其它多通道隔离应用。

图1 ADM2483功能内部框图ADM2483是带隔离的增强型RS-485 收发器，其内部框图如图1所示，它包括一个三通道隔离器、一个带三态输出的差分驱动器和一个带三态输入的差分接收器。

1/8 单位负载的接收器输入阻抗可允许多达256 个收发器接入总线，最高传输速率可达500Kbps。

逻辑端兼容3V/5V 工作电源，总线端5V 供电。

图2 ADM2483BRW典型应用电路ADM2483与其它RS-485 接口芯片相比，集成了磁隔离技术，仅需要一个外部的DC/DC电源即可。

ADM2483应用电路如图3所示，本电路仅供参考，若遇特殊应用，为了设备及系统安全，可以选择相应的其它保护措施，如TVS 等等。

89c51单片机采用光耦隔离485电路原理图--------以上部分请勿修改！-------------提高485总线的可靠性摘要：就485总线应用中易出现的问题，分析了产生的原因并给出解决问题的软硬件方案和措施。

关键词：RS-485总线、串行异步通信--------------------------------------------------------------------------------1 问题的提出在应用系统中，RS-485半双工异步通信总线是被各个研发机构广泛使用的数据通信总线，它往往应用在集中控制枢纽与分散控制单元之间。

系统简图如图1所示。

隔离电源模块常用芯片

隔离电源模块常用芯片
隔离电源模块是电子设备电路中常用的一种电源模块。

它能够有效地隔离输入输出之间的电气信号，防止电路中出现潜在的接地故障和电压干扰。

在隔离电源模块中，常用的芯片有以下几种：
1. LT8300：这是一种高效率隔离型DC/DC转换器芯片，能够在输入电压范围内实现高达92%的转换效率。

它支持多种输入电压和输出电压，并具有过热保护和短路保护功能。

2. ADuM3190：这是一种高速隔离型数字隔离器芯片，能够在高达1 Mbps的数据速率下实现高精度的信号隔离。

它支持多种输入电压和输出电压，并具有电磁干扰和电压浪涌保护功能。

3. CS8122：这是一种高精度隔离型电流传感器芯片，能够实现高达±200A的电流测量范围。

它支持多种输入电压和输出电压，并具有过载保护和短路保护功能。

4. ISO1540：这是一种高速隔离型数字隔离器芯片，能够在高达100 Mbps的数据速率下实现高精度的信号隔离。

它支持多种输入电压和输出电压，并具有电磁干扰和电压浪涌保护功能。

以上是隔离电源模块中常见的芯片，它们能够为电子设备提供高效、精确、可靠的隔离电源解决方案。

- 1 -。

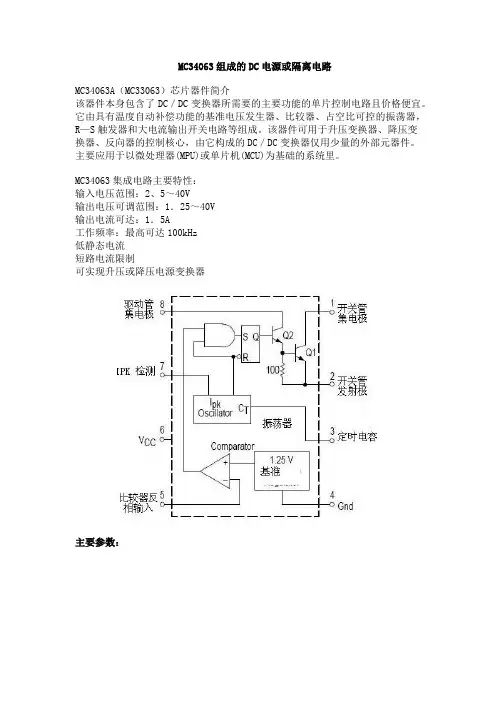

MC34063组成的DC电源或隔离电路

MC34063组成的DC电源或隔离电路MC34063A（MC33063）芯片器件简介该器件本身包含了DC／DC变换器所需要的主要功能的单片控制电路且价格便宜。

它由具有温度自动补偿功能的基准电压发生器、比较器、占空比可控的振荡器，R—S触发器和大电流输出开关电路等组成。

该器件可用于升压变换器、降压变换器、反向器的控制核心，由它构成的DC／DC变换器仅用少量的外部元器件。

主要应用于以微处理器(MPU)或单片机(MCU)为基础的系统里。

MC34063集成电路主要特性：输入电压范围：2、5～40V输出电压可调范围：1．25～40V输出电流可达：1．5A工作频率：最高可达100kHz低静态电流短路电流限制可实现升压或降压电源变换器主要参数：MC34063的工作原理MC34063组成的降压电路MC34063组成的降压电路原理如图7。

工作过程：1．比较器的反相输入端(脚5)通过外接分压电阻R1、R2监视输出电压。

其中，输出电压U。

=1.25(1+ R2/R1)由公式可知输出电压。

仅与R1、R2数值有关，因1．25V为基准电压，恒定不变。

若R1、R2阻值稳定，U。

亦稳定。

2．脚5电压与内部基准电压1．25V同时送人内部比较器进行电压比较。

当脚5的电压值低于内部基准电压(1．25V)时，比较器输出为跳变电压，开启R—S触发器的S脚控制门，R—S触发器在内部振荡器的驱动下，Q端为“1”状态(高电平)，驱动管T2导通，开关管T1亦导通，使输入电压Ui向输出滤波器电容Co 充电以提高U。

，达到自动控制U。

稳定的作用。

3．当脚5的电压值高于内部基准电压(1．25V)时，R—S触发器的S脚控制门被封锁，Q端为“0”状态(低电平)，T2截止，T1亦截止。

4. 振荡器的Ipk 输入(脚7)用于监视开关管T1的峰值电流，以控制振荡器的脉冲输出到R—S触发器的Q端。

5. 脚3外接振荡器所需要的定时电容Co电容值的大小决定振荡器频率的高低，亦决定开关管T1的通断时间。

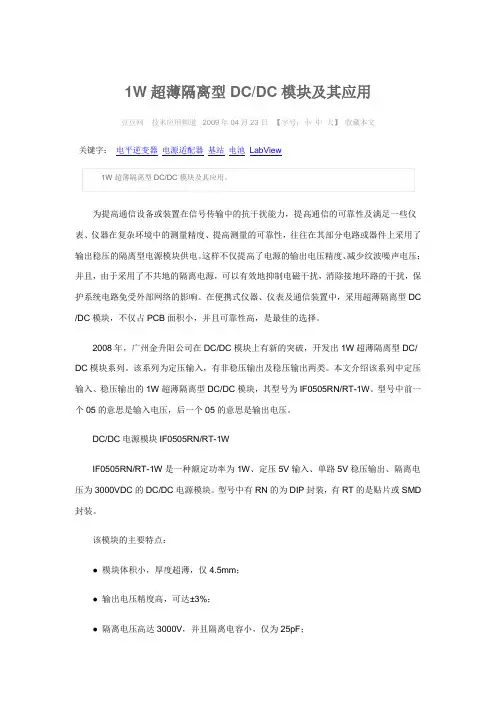

1W超薄隔离型DCDC模块及其应用

1W超薄隔离型DC/DC模块及其应用豆豆网技术应用频道 2009年04月23日【字号：小中大】收藏本文关键字：电平逆变器电源适配器基站电池LabView为提高通信设备或装置在信号传输中的抗干扰能力，提高通信的可靠性及满足一些仪表、仪器在复杂环境中的测量精度、提高测量的可靠性，往往在其部分电路或器件上采用了输出稳压的隔离型电源模块供电。

这样不仅提高了电源的输出电压精度、减少纹波噪声电压；并且，由于采用了不共地的隔离电源，可以有效地抑制电磁干扰，消除接地环路的干扰，保护系统电路免受外部网络的影响。

在便携式仪器、仪表及通信装置中，采用超薄隔离型DC /DC模块，不仅占PCB面积小，并且可靠性高，是最佳的选择。

2008年，广州金升阳公司在DC/DC模块上有新的突破，开发出1W超薄隔离型DC/ DC模块系列。

该系列为定压输入，有非稳压输出及稳压输出两类。

本文介绍该系列中定压输入、稳压输出的1W超薄隔离型DC/DC模块，其型号为IF0505RN/RT-1W。

型号中前一个05的意思是输入电压，后一个05的意思是输出电压。

DC/DC电源模块IF0505RN/RT-1WIF0505RN/RT-1W是一种额定功率为1W、定压5V输入、单路5V稳压输出、隔离电压为3000VDC的DC/DC电源模块。

型号中有RN的为DIP封装，有RT的是贴片或SMD 封装。

该模块的主要特点：● 模块体积小，厚度超薄，仅4.5mm；● 输出电压精度高，可达±3%；● 隔离电压高达3000V，并且隔离电容小，仅为25pF；● 无须外部元器件；● 具有输出短路保护，短路排除后能自动恢复；● 输出纹波电压低，为传统的50%，其典型值为10mVp-p；● 温度稳定性高，温漂最大值为0.03%/℃；● 有DIP及SMD两种封装；● 工作温度范围为工业级，-40～+85℃；● 符合RoHS指令要求。

为提高输出电压精度及减小输出纹波、噪声电压，模块内还增加了一个低压差线稳压器（LDO），使性能进一步提高，其结构框图如图1所示。

DCDc模块常见电路拓扑

Vin Cr
Vin Cr
Vin Cr
Vo 优点：
1. 电路简单。 2. 线性输出控制特性。 3. 不需要辅助的吸收回路。
Vo
缺点：
1. 原边开管电压应力较高。 2. 谐振电容的损耗大。 Vo 3. 宽范围输入效率很难兼顾。
Resonant Reset Dual Switch Forward
Vin
S1, S2
Vin Im 2 DT / Lm
IL
Vc (Io/ n)DT /(2C1)
VT
T/2 T/2 D
D Vc
Im
t0 t1 t2 t3 t4 t5 t6=t0
缺点：
1. 输出纹波电流大。 2. 输出控制特性非线性。 3. 通常需要辅助的吸收回路。 4. 转换效率较低。
谐振复位正激变换器（Resonant Reset Forward)：
Vin
n:1
Lo
Vo
T
Vgs
D 1-D
Io
Lm
IL
Vin
Vds
Ip Lk
Cr
D
G S
[t0, t1]
Ip Im
t0 t1 t2 t3 t4 t5
有源钳位正激变换器（Active Clamped Forward)特征：
Vin
Vo 优点：
Sa
1. 变压器最优化复位（电压应力低）。
2. 输入电压范围宽。
Vin
Vo 3. 线性输出控制特性。
Sa
4. 不需要辅助的吸收回路。
缺点：
1. 钳位电压建立较慢，启动过程
Vo
变压器易偏磁。
Vin
2. 对输入电压的动态响应慢。

AC-DC小型隔离开关电源模块12W

■产品特性：●全球通用范围交流/直流输入●高效率、高功率密度●输出内置稳压滤波、低纹波零噪音●体积小：40*32*16mm●保护种类：过载保护/短路保护/过热保护●内置脉冲群衰减器●内置EMC电路符合EN55032Class B●ClassⅡ隔离级别（安规）●待机低功耗，绿色环保●无需外围电路设计、PCB焊接方式●塑料外壳，自然冷却■产品应用：●工业电气设备●机械设备●工业自动化设备●手持电子设备●无线网络●电信/数据通信●仪器仪表●智能化领域■产品描述：电源模块具有交直流两用宽电压输入，内置防雷防浪涌电路，内置脉冲群衰减器，内置差模、共模滤波，效率高达86%（全系列同步整流）和低于0.3W的超低空载功耗等优点。

电源采用真空灌封封装，具有防尘和防潮功能。

本系列电源符合EN55032Class B电磁兼容（EMC）特性和ClassⅡ隔离级别（安规），典型电路即可通过认证测试。

■产品型号说明：AP XX NXX Zero系列特征如：Zero零纹波噪音输出功率如：12-12W24-24W输出电压如：05-5V12-12V系列名如：AP系列内置EMC电路■输入电气规格：■输出电气规格：■纹波与噪音特性：■EMC特性：EMC特性测试项目测试标准传导骚扰（CE）EN55032:2015CLASSBEMI辐射骚扰(RE)EN55032:2015CLASSB电压波动和闪变EN61000-3-3:2013静电放电(ESD)EN61000-4-2:2009Contact±4KV Air±8KV辐射抗扰度EN61000-4-3:2006+A1:2008+A2:2010 EMS脉冲群抗扰度EN61000-4-4:2012浪涌抗扰度EN61000-4-5:2014传导骚扰抗扰度EN61000-4-6:2014电压暂降、跌落和短时中断抗扰度EN61000-4-11:2017■通用特性：项目工作条件@测试结论开关频率65KHz短路保护可长期短路，自恢复过载保护＞Load150%,可恢复过热保护模块表面温度在80℃（±4℃），进入过热保护耐压测试Input-Output3000VAC/1min（耐压测试属于极限破坏实验，不可多次测试）工作温度-40~70℃（详细使用情况参考温度&降额曲线）模块重量39g(±2g)外壳尺寸40*3*16mm外壳材质耐高温塑料外壳冷却方式自然冷却安全等级CLASSⅡ备注如未特别说明，所有规格参数均在输入电压为220VAC，环境温度25℃下测试。

dc-dc隔离电源模块原理

dc-dc隔离电源模块原理
DC-DC隔离电源模块是一种用于将直流电压转换为不同直流
电压的电源模块。

它主要由输入端、变换器、输出端和控制电路组成。

在DC-DC隔离电源模块中，输入端接收来自直流电源的输入
电压。

通过输入端的滤波电路，可以将输入的直流电压稳定下来，并且去除其中的噪声和干扰。

接下来是变换器部分，其中最常用的是开关电源变换器。

变换器通过将输入电压进行开关调节，使得输入电压能够转换为输出电压。

开关电源变换器的主要组成部分是开关管、输出电感、输出电容和变压器。

开关管的开关操作导致输入电压在变压器中产生变化。

变压器由一个或多个线圈组成，通过电磁感应原理将输入电压从一个线圈传递到另一个线圈。

这样，输入电压可以经过变压器的变换，以得到所需的输出电压。

输出端是将变换后的电压输出给负载的部分。

在输出端，通常还会有输出滤波电容，以减少输出电压中的纹波。

输出端的控制电路可以对输出电压进行监测和反馈控制，以保证输出电压的稳定性和精确性。

整个DC-DC隔离电源模块的工作原理可以概括为：输入电压
经过滤波后，进入变换器，通过开关操作转换为所需的输出电压，并经过输出滤波电容输出给负载。

控制电路负责监测和调
整输出电压，以保持其稳定性。

总的来说，DC-DC隔离电源模块利用变换器的工作原理将输入电压转换为所需的输出电压，并通过滤波和控制电路实现稳定的输出。

这种电源模块广泛应用于电子设备、通信设备和工业控制等领域。

DYXXSXX-1W

综合特性 General
绝缘电阻（注 1）: 工作温度: 空载功耗: 平均无故障时间:
1000MΩ最小值 -30℃- +65℃ 20mW-80mW >100 万小时工作频率
DC-DC 电源模块 DY-1W 系列
9
111
75%
12
83
75%
15
66
75%
3.3
303
70%
5
200
70%
9
111
75%
yaohua power®
DC-DC 电源模块 DY-1W 系列
DYXXSXX-1W系列产品
定电压输入，隔离非稳压单路输出 DC-DC 电源模块
该系列电源具有体积小、效率高、隔离性好、可靠性强等显著特点。该产品广泛应用于工业、电力、仪表等行业。其适用于数字信号处理电路及对电压稳定度要求不高的模拟电路，特别适用于分布式电源供电系统及使用小功率电源供电的电路。
DIP14 GND / / / NC +V OV Vin
注: 产品尺寸都以 mm 为单位；所有引脚间距都为 2.54mm；其引脚Βιβλιοθήκη 度为 0.50mm。注意事项：
1、负载情况：当该模块在绝对空载测试时，输出电压偏高很大。此时您只须带一个很小的负载(约满负载的 1％－2％)，输出电压即刻降到标准范围内。建议用户长期使用时，所带负载为满载的 30％－80％此时性能最佳。若有空载使用情况时，请带一个 20％左右的常负载。请注意选择合适功率的产品，以保证其工作在最佳状态。
生产基地：深圳市宝安 34-2 区黄金台工业区 10 栋 3 楼
传真：0755-27671052-808/804
电话：0755-27671051

DC-DC隔离电源设计电路原理图

紧凑型全桥DC-DC隔离电源设计电路原理图新型电力电子器件IGBT作为功率变换器的核心器件，其驱动和保护电路对变换器的可靠运行至关重要。

集成驱动是一个具有完整功能的独立驱动板，具有安装方便、驱动高效、保护可靠等优点，是目前大、中功率IGBT驱动和保护的最佳方式。

集成驱动一般包括板上DC-DC隔离电源、PWM信号隔离、功率放大、故障保护等4个功能电路，各功能电路之间互相配合，完成IGBT的驱动及保护。

输入电源为板上原边各功能电路提供电源，两路DC-DC隔离电源输出分别驱动上、下半桥开关管，同时为IGBT侧故障检测和保护电路提供电源，因此集成驱动板上电源是所有电路工作的前提和基础。

文中的半桥IGBT集成驱动板需要两组隔离的正负电压输出，作为IGBT的驱动及保护电路电源。

由IGBT的驱动特点可知，其负载特性类似于容性负载，要达到可靠、快速的开通或关断，就要求电源具有很好拉／灌电流能力，即良好的动态特性。

半桥IGBT由上、下两路开关管组成，型号相同，导通、关断的驱动电压、电流特性一致，作为双路隔离DC-DC电源的负载，其负载特性是稳定的。

因此可以设计两路隔离电源，按照所要驱动的最大负载设计，不需要进行反馈控制。

实际设计时必须依据选用的IGBT开关管参数和工作频率，核算驱动板电源功率是否满足，若不满足，则需重新选用开关管。

1IGBT半桥集成驱动板电源设计1．1IGBT半桥集成驱动板电源特点电力电子变换拓扑中，以半桥IGBT为基本单元进行的拓扑设计最为广泛，相应地对其有效驱动和可靠保护由半桥IGBT集成驱动板实现。

半桥IGBT集成驱动板自身必须具备两路DC-DC隔离电源，该电源要求占用PCB面积小、体积紧凑、可靠性高，并且两组电源副边完全隔离。

在大功率半桥IGBT集成驱动单元的项目中，针对驱动单元需要高效、可靠的隔离电源，设计了一种电源变压器原边控制拓扑，即两组隔离电源变压器原边共用一组全桥控制的思路，提高了电源功率密度和效率，节省了功率开关数量。

RECOM R5M 5W 隔离 DC DC 电源说明书

DC/DC ConverterDescriptionThe R5M is an isolated 5W DC/DC converter in a compact SMD package available with 4:1 inputs covering 12, 24 and 48V rails providing single or dual regulated, short-circuit protected outputs. There is no minimum load requirement. Isolation is 1.6kVDC/1min, and the operating temperature is from -40°C up to +50°C without derating. Class A and Class B EMC conformity requires only a few external components. Standard packaging is tube.FeaturesRegulated Converters•5W power in SMD package •4:1 Input voltage range •Efficiency up to 86%• 1.6kVDC/1min isolation •Regulated output•-40°C to +50°C at full load•Continuous short circuit protectedR5MSelection GuideModel NumberingY E A Rwa r r a n ty3RoHS 2+compliant 10 from 10Specifications (measured @ Ta= 25°C, nom. Vin, full load and after warm-up unless otherwise stated)Part Input nom. Output Output Efficiency max. CapacitiveNumber Voltage Range (1) Voltage Current typ. (2)Load(3)[VDC] [VDC] [mA] [%] [µF]R5M-xx3.3S/SMD 9-36, 18-75 3.3 1000 774400 R5Mxx05S/SMD 9-36, 18-75 5 1000 812200R5Mxx09S/SMD 9-36, 18-759 55582 1470R5M-xx12S/SMD 9-36, 18-7512 42084-851220 R5M-xx15S/SMD 9-36, 18-7515 333 85-861000R5M-xx24S/SMD 9-36, 18-7524 21082470R5M-xx05D/SMD 9-36, 18-75±5 ±500 82±1000 R5M-xx12D/SMD 9-36, 18-75±12 ±210 84±680 R5M-xx15D/SMD9-36, 18-75±15±168 85±440Notes:Note1: Refer to “Input Voltage Range”Note2: Efficiency is tested at nominal input and full load at +25°C ambient Note3: Max Cap Load is tested at nominal input and full resistive loadBASIC CHARACTERISTICSParameterConditionMin.Typ.Max.Input Voltage Range nom. V IN = 24VDC 9VDC 24VDC 36VDC nom. V IN = 48VDC18VDC48VDC75VDC Input Surge Voltage1 second max.nom. V IN = 24VDC 50VDC nom. V IN = 48VDC 100VDCcontinued on next pageCase Style S ingle/D ualnom. Input Voltage nom. Output VoltageR5M-/SMD5 WattSMDSingle & Dual Outputp re li mi n a rySpecifications (measured @ Ta= 25°C, nom. Vin, full load and after warm-up unless otherwise stated)Specifications (measured @ Ta= 25°C, nom. Vin, full load and after warm-up unless otherwise stated)REGULATIONSParameterConditionValueOutput Accuracy ±1.0% max.Line Regulationlow line to high line, full load±0.2% max.Load Regulation0% to 100% loadsingle 1% max.dual 1% max.10% to 90% loadsingle 0.5% max.dual0.8% max.Cross Regulation asymmetrical 25% / 100% load±5% max.Transient Response Recovery Time25% load step change±500µs typ.PROTECTIONSParameterTypeValueShort Circuit Protection (SCP)continuous, auto recoveryIsolation Voltage (5)I/P to O/P1 minute1.6kVDC min.Isolation Resistance I/P to O/P , V ISO = 500VDC 1G Ω min.Isolation CapacitanceI/P to O/P , 100kHz/0.1V50pF typ.Notes:Note5: This power module is not internally fused. An input line fuse must always be used Recom suggests: 24Vin=T1.25A; 48Vin=T0.63A slow blowp re li mSpecifications (measured @ Ta= 25°C, nom. Vin, full load and after warm-up unless otherwise stated)ENVIRONMENTALParameterConditionValueOperating Temperature Range with derating -40°C to +105°C without derating -40°C to +50°CMaximum Case Temperature measured at “tc point”+105°COperating Humidity non-condensing5% - 95% RH max.Thermal Shock according to MIL-STD-810FVibration according to MIL-STD-810FMTBFaccording to MIL-HDBK-217F, G.B.+25°C2959 x 10³ hoursDerating Graph(@ Chamber and natural convection 0.1m/s)-40-20020407060-30-101030508090120110100100806040907050302010O u t p u t L o a d [%]Ambient Temperature [°C]105i mi n a rySpecifications (measured @ Ta= 25°C, nom. Vin, full load and after warm-up unless otherwise stated)PACKAGING INFORMATIONParameterTypeValuePackaging Dimension (LxWxH)tube 218.0 x 17.2 x 19.9mmPackaging Quantity20pcsStorage Temperature Range non-condensing-55°C to +125°C Storage Humidity5% to 95% RH max.The product information and speciﬁcations may be subject to changes even without prior written notice.The product has been designed for various applications; its suitability lies in the responsibility of each customer. The products are not authorized for use in safety-critical applications without RECOM’s explicit written consent. A safety-critical application is an application where a failure may reasonably be expected to endanger or cause loss of life, inﬂict bodily harm or damage property. The applicant shall indemnify and hold harmless RECOM, its afﬁliated companies and its representatives against any damage claims in connection with the unauthorizeduse of RECOM products in such safety-critical applications.p r。

LM-1C2C 一路转两路隔离分配器模块说明书

LM-1C2C一路转两路电流环隔离分配器用户手册1.1 产品介绍Link-Max LM-1C2C电流环隔离分配器能将一路4-20mA电流环信号隔离分配成完全相等的两路4-20mA电流环信号，让用户方便地将一个仪表接入两个仪器，由于各输入输出（包括各输出之间）通道完全隔离，有效地避免了共模干扰对测量精度的影响，也避免了地电位不同对设备带来的危害。

产品达到满量程千分之二的精度与线性度，其25ppm的温度系数，能为用户提供稳定而精准的物理量隔离与转换功能，是Link-Max系列隔离分配器中的应用最广泛的产品。

产品全图产品全图产品的正面是电流信号的输入输出端子，按产品分：LM-1C2C一路4-20mA电流环(IN+ IN-)转两路4-20mA电流环(OutA OutB)端子方向说明：IN+/IN-作为电流信号输入端子，前级电流从IN+流进，经过内部采样电阻，从IN-流出，产品的顶部为工作电源接入处，应接入直流24伏电源，另有一个电源开关，方便开关模块电源：LM-1C2C有特别的防反接功能，用户如果将电源极性接反，并不会烧毁产品，只是无法工作，只需将电源极性对掉即可。

LM-1C2C设计为可安装在DIN35导轨上，其背面的结构为：LM-1C2C输出通道有实际电流流出，要求后面接的仪器设备不得向前供电，如果仪器设备是向前供电的，应将它的环路供电功能关闭，如果无法关闭，应选购我司另一款产品LM-P1C2C，具体见《LM-P1C2C、LM-P1C4C说明书》。

1.2 特性参数型号名称LM-1C2C输入通道 1输出通道 2电流4~20mA输入方式电流4~20mA输出方式DC24V时，最大250欧输出负载精确度±0.2% FSR电流：±0.2uA/℃零点漂移温度系数±25PPM/℃电流输出最大20MA隔离3000V DC供电电压+24V DC功耗 1.5W工作温度-20℃~+70℃1.3 结构逻辑图LM-1C2C隔离分配器1.4 产品输入端接线方式输入端接两线制无源设备：本模块无供电功能，不能接无源设备，有需要接无源设备的用户请购买LM-P1C2C输入端接三线制有源设备，所谓三线制有源设备就是工作电源和信号输出共地了，省了一根地线，请关闭配电器，请特别注意下图+-的接法：输入端接四线制有源设备，所谓四线制有源设备就是工作电源和信号输出不共地，请关闭配电器：1.5 产品输出端接线方式输出端接两线制无源设备，本模块具有对输出端供电功能，无需做任何设置，可对后面设备，不要将只接两根线理解为两线制)：供电(注意这里指无源设备注意这里指无源设备，输出端接三线制有源设备，所谓三线制有源设备就是工作电源和信号输入共地了，省了一根地线，本模块无需做任何设置：输出端接四线制有源设备，所谓四线制有源设备就是工作电源和信号输入不共地，本模块无需做任何设置：1.6 产品外型尺寸图1.7 产品限制如果用户有下列需求，应该选购我司另一款LM-P1C2C带配电功能的一转二分配隔离器：1：对精度要求更高，LM-1C2C的精度为千分之二；LM-P1C2C精度为万分之二2：需要接无源传感器，LM-1C2C无配电功能；LM-P1C2C有配电器，可向输入回路供电3：对输出驱动能力有更高的要求，LM-1C2C只能驱动250欧；LM-P1C2C可驱动750欧，可串接更多负载4: 用户应用环境中，接在LM-1C2C输出回路的设备有关不掉的向前供电功能5：LM-1C2C的输入输出不可改为电压信号，如果用户需要电压转电流或电流转电压，应该选择LM-P1C2V或LM-P1V2C4~20mA 电流环隔离分电流环隔离分配器选型表配器选型表第一类第一类：：固定输入输出型固定输入输出型，，产品有：型号说明LM-11 无源单路4~20mA 进;单路4~20mA 出 LM-22 无源双路4~20mA 进;双路4~20mA 出LM-1C2C有源单路4~20mA 进;分配成双路4~20mA 出（需外接直流24V 工作电压）注：该类产品的输入输出全部固定为4~20mA ，无法做任何更改。

Recom-Power Rxx-B系列高输出电压隔离DC DC转换器说明书

Rxx-BDescriptionThe Rxx-B series are 5W regulated high output voltage isolated DC/DC converters in a DIP24 pack-age. Three adjustable output voltages of 87V (41-120V), 103V (50-135V) or 159V (92-200V) are of-fered, with nominal input voltage options of 5V, 12V, 15V or 24V. The modules can be cascaded for higher output voltages up to 400VDC. The output is isolated from the input with 3kVDC isolation and the modules can be operated over a -40°C to +85°C ambient temperature range. The Rxx-B series is safety certified with IEC/EN60950-1 certifications (the R24-100B has additionally UL/IEC/EN62368 with CB Report). A three year warranty is offered.DC/DC Convert er5 Watt DIP24Single OutputEN60950-1 certifiedIEC60950-1 certifiedSelection GuidePart Input nom. Output Output Output Efficiency Max. CapacitiveNumber Voltage Range Voltage Voltage Range Power max. (1)typ. (2) Load (3) [VDC] [VDC] [VDC] [W] [%] [µF]R05-100B 4.5 - 6 87 +41...+120 3 77 20R12-100B 10 - 14 103 +50...+135 5 82 30R15-100B 14 - 17 103 +59...+130 5 82 30R24-100B 21 - 27 105 +56...+135 5 84 30R12-150B10 - 14 159 +92...+200 5 82 40R15-150B 14 - 17 159 +92...+200 5 82 40R24-150B 21 - 27 159 +92...+200 5 84 40Notes:Note1: Refer to …Power Limit“ graphNote2: Efficiency is tested at nominal input and full load at +25°C ambient Note3: Max. Cap Load is tested at nominal input and full resistive load. If the load is mainly capacitive, it should have a minimum resistive load of 10mAModel Numberingnom. Input VoltageOutput VoltageR - BSpecifications (measured @ Ta= 25°C, nom. Vin and full load)PROTECTIONSParameterConditionValueShort Circuit Protection (SCP)continuous, automatic restartIsolation Voltage tested for 1 second3kVDC min.Isolation Resistance 1G Ω min.REGULATIONSParameterCondition ValueOutput Accuracy ±5.0% max.Line Regulation low line to high line ±0.5% max.Load Regulation20% to 100% load0.5% max.Specifications (measured @ Ta= 25°C, nom. Vin and full load)SAFETY AND CERTIFICATIONSCertificate Type (Safety)Report / File NumberStandard Information Technology Equipment, General Requirements for Safety SPCLVD1605077-02IEC60950-1:2005, 2nd Edition + AM 2:2013EN60950-1:2006 + AM 2:2013EAC RU-AT.49.09571TP TC 004/2011RoHS2RoHS-2001/65/EU + AM-2015/863ENVIRONMENTALParameterConditionValueOperating Temperature Range with derating @ free air convection (see graph)full load @ free air convection (see graph)-40°C to +85°C -40°C to +70°C Temperature Coefficient ± 0.02%/°COperating Altitude 2000m Operating Humidity non-condensing95% RH max.Pollution Degree PD2MTBFaccording to MIL-HDBK-217F, G.B.+25°C1400 x 103 hours-40-2002040708560-30-101030508090100100806040907050302010O u t p u t L o a d [%]Ambient Temperature [°C]Derating Graph(@ free air convection)DIMENSION AND PHYSICAL CHARACTERISTICSParameterTypeValueMaterialcase potting PCBnon conductive black plastic, (UL94 V-0)epoxy, (UL94 V-0) FR4, (UL94 V-0)Package Dimension (LxWxH)31.2 x 20.3 x 9.4mmPackage Weight12g typ.Specifications (measured @ Ta= 25°C, nom. Vin and full load)Specifications (measured @ Ta= 25°C, nom. Vin and full load)PACKAGING INFORMATIONParameter Type Value Packaging Dimension (LxWxH)tube 530.0 x 23.0 x 19.0mm Packaging Quantity tube 6pcs Storage Temperature Range- 50°C to +125°C Storage Humidity95% RH max.The product information and speciﬁcations may be subject to changes even without prior written notice.The product has been designed for various applications; its suitability lies in the responsibility of each customer. The products are not authorized for use in safety-critical applications without RECOM’s explicit written consent. A safety-critical application is an application where a failure may reasonably be expected to endanger or cause。

SMD贴片3000V隔离DC-DC电源模块 M_F-1W

第4页共4页
塑封贴片产品；
运算放大器电源；
效率高达 81%；
继电器驱动电路；
隔离电压：3000VDC；
大功率 IGBT 驱动；
无需外加散热器；
一般低频模拟电路；
塑封材料符合 UL94-V0 标准；
医学、手持、便携仪表；
封装与国际、国内同类型产品 PIN 对 PIN 兼容；
最大电流 (mA) 300 200 300 200 111 83 67 42 300 200 111 83 67 42 200 111 83 67 42
满载效率 (%,Typ)
74 78 76 80 80 80 81 81 75 80 80 81 81 81 80 80 81 81 81
最大容性负载 (μF) 220 220
4. 保护功能
在通常条件下，该系列电源模块无过载保护功能，长期过载会损坏模块。如果确实需要可在输入端加一自恢复保险丝，或在电路中外加一断路器。对于输出需要稳压、过压及过流保护的最简单的方法是在输入或输出端外接一带过流保护的线性稳压器。
5. 注意事项
不支持热插拔功能。
广州致远电子股份有限公司
©2014 Guangzhou ZHIYUAN Electronics Stock CO., LTD.
220
220
广州致远电子股份有限公司
©2014 Guangzhou ZHIYUAN Electronics Stock CO., LTD.
第1页共4页
产品数据手册
Data Sheet
极限特性
参数
输入冲击电压(1)（1s，max）
引脚焊接温度
条件 3.3VDC 输入系列 5VDC 输入系列 12VDC 输入系列 24VDC 输入系列焊点距离外壳 1.5mm，10 秒

F0505MS-1W DC DC 中文技术资料

F_MS-1W / F_MD-1W系列
DC-DC 模块电源/3KV隔离定压输入/非稳压单输出/ 1 W
产品特点
输入电压:3.3V/5V/12V/15V/24V/4 8 V 输出电压: 3 . 3 V / 5 V / 9 V / 1 2 V / 1 5 V / 2 4 V 隔离电压:3 KVdc隔离工作温度: - 4 0 º C ～ + 8 5 º C 无需外加元件性能稳定，可靠性高（MTBF≥2 0 0 万小时）国际标准引脚方式阻燃外壳封装,满足U L 9 4 - V 0要求满足R O H S指令要求
3.3或5
12或15
24或48
外接电容 (uF)
4.7 2.2
1
输出电压
(VDC)
3.3或5
9
12
15或24
外接电容 (uF)
10
4.7 2.2
1
注意事项
输出负载要求:尽量避免空载使用,当负载的实际功耗小于模块输出额定功率的10%或有空载现象,建议在输出端外接假负载或选择额定功率较小的模块，假负载（电阻）可按模块额定功率的5-1 0 %计算，电阻值= U 2 /（1 0 %×1 W）；
过载保护:在通常工作条件下，该产品输出电路对于过载情况无保护功能。最简单的方法是在输入端串接一个自恢复保险丝，或在电路中外加一个断路器；
输出端外接电容其容值不能过大,否则容易造成模块启动时过流或启动不良,具体应根据容性负载值表进行选择；
对于纹波噪声要求较高的场合应外接L C滤波电,如(图1)；

一个具降压电路简单性的隔离DCDC解决方案

一个具降压电路简单性的隔离DCDC解决方案隔离DC-DC解决方案是一种用于将电能从一个电源转换为另一个电源电平的电路。

它通常用于隔离不同电源之间的电压差异，并提供电气隔离以防止电源间的电流流动。

降压电路是一种将高电压降低到较低电压的电路。

在一个具有简单性的降压电路中，可以使用电感和二极管来实现稳压、滤波、降压等功能。

因此，一个具有简单性的隔离DC-DC解决方案可以采用基于电感和二极管的降压电路。

下面将详细介绍这种解决方案的原理和设计过程。

首先，我们需要选择一个适当的电感和二极管。

电感的选择取决于所需的输出电压和电流，并且具有足够大的电感值和额定电流来满足需求。

二极管则应具有足够大的额定反向电压和电流来承受输出电压和电流。

接下来，我们需要设计一个稳压回路来确保输出电压的稳定性。

这可以通过将电感和二极管连接成一个电感-电容滤波器来实现。

电容将充当一个“储能器”，平滑输出电压，并提供稳定的电压输出。

然后，我们需要设置一个参考电压源来提供稳定的参考电压。

这可以通过使用一个稳压二极管或稳压芯片来实现。

稳压二极管可以通过将其连接到输出电压侧来提供稳定的参考电压。

稳压芯片则可通过反馈回路来提供稳定的参考电压，并实现自动调整输出电压。

最后，我们需要设计一个隔离变压器来提供电气隔离。

隔离变压器是一个核心组件，将输入电源和输出负载之间隔离开来，以防止电流流动。

它由两个或更多的绝缘线圈组成，每个线圈绕在共同的铁芯上。

在变压器中，输入线圈将作为主绕组，而输出线圈将作为副绕组。

设计隔离变压器时，我们需要考虑输入电压、输出电压、电流和绝缘要求。

绝缘要求取决于应用中的安全性要求和环境条件。

通常，我们可以选择具有适当绝缘等级的绝缘材料，并确保变压器的输出线圈和输入线圈之间存在足够的绝缘距离。

综上所述，一个具有简单性的隔离DC-DC解决方案可以通过使用电感、二极管、稳压回路和隔离变压器来实现。

通过正确选择和设计这些组件，可以实现稳定、高效且具有良好隔离性的电路。

dcdc隔离电源逻辑开关

dcdc隔离电源逻辑开关
DC-DC隔离电源逻辑开关是一种用于控制直流电源供电的设备。

它可以将输入电源与输出电源之间实现电气隔离，从而保护电路和设备免受输入电源中的电压、电流或其他干扰的影响。

逻辑开关是指该开关可以通过逻辑电平信号进行控制，例如通过输入高电平或低电平来使开关打开或闭合。

通常情况下，逻辑开关与数字电路或微控制器等逻辑电路连接，通过逻辑信号来控制开关的状态。

在DC-DC隔离电源中，逻辑开关可以通过控制输入电源的连
接与断开来实现输出电源的开关。

当逻辑开关打开时，输入电源与输出负载之间的电气连接打开，使电源电压传输到输出端；当逻辑开关闭合时，输入电源与输出负载之间的电气连接断开，实现电气隔离。

逻辑开关的使用可以提供更灵活的电源控制方式，并有助于实现远程或自动控制。

此外，通过逻辑开关可以实现电路的保护和故障隔离，以确保电源和负载的安全工作。
