CRH2型动车组说明介绍
crh2的编组方式
crh2的编组方式CRH2编组方式一、CRH2型号介绍CRH2（China Railway High-speed 2）是中国的一种高速动车组列车型号。
该型号由中国北车集团公司设计制造，是中国铁路高速动车组列车家族中的一员。
CRH2型号动车组具有较高的运行速度和良好的舒适性，被广泛应用于中国的高速铁路线路上。
二、CRH2的编组方式CRH2型号动车组列车的编组方式通常为4辆或8辆编组。
1. 4辆编组方式4辆编组方式由2个动力车和2个拖车组成。
其中，动力车主要负责牵引列车的运行，而拖车则为乘客提供座位和服务设施。
这种编组方式适用于短距离的运营需求，车厢数量较少，适合于客流量较小的线路。
2. 8辆编组方式8辆编组方式由4个动力车和4个拖车组成。
相比于4辆编组方式，8辆编组方式具有更大的载客量和更高的运行速度。
动力车与拖车之间通过电气连接实现联挂，形成一个完整的列车编组。
8辆编组方式适用于客流量较大的线路，能够满足更多乘客的出行需求。
三、CRH2编组方式的优势CRH2型号动车组列车采用4辆或8辆编组方式，具有以下优势：1. 灵活性：通过不同的编组方式，可以根据实际运营需求调整列车的载客量和运行速度。
这种灵活性使得CRH2型号动车组可以适应不同线路的运营需求，提高线路的利用率。
2. 舒适性：CRH2型号动车组列车在车厢设计上注重乘客的舒适感受。
每个车厢都配备了舒适的座椅和便利的服务设施，为乘客提供良好的旅行体验。
3. 高效性：CRH2型号动车组列车采用先进的动力系统和制动系统，具有较高的运行效率和能耗控制能力。
这使得列车能够以较高的速度行驶，提高线路的运行效率。
四、CRH2在中国高铁发展中的应用CRH2型号动车组列车在中国高铁发展中发挥了重要作用。
作为中国自主研发的高速动车组列车，CRH2型号在中国高铁网络中扮演着重要角色。
通过不同编组方式的灵活运用，CRH2型号动车组可以适应不同线路的运营需求，满足乘客的出行需求。

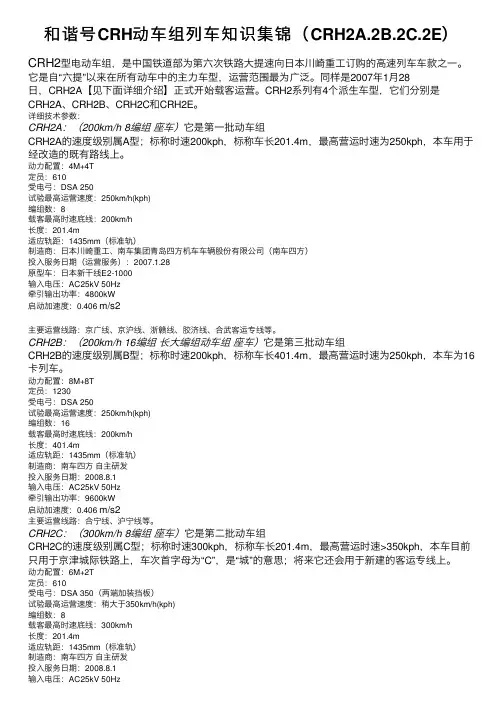

和谐号CRH动车组列车知识集锦（CRH2A.2B.2C.2E）
和谐号CRH动车组列车知识集锦（CRH2A.2B.2C.2E）CRH2型电动车组，是中国铁道部为第六次铁路⼤提速向⽇本川崎重⼯订购的⾼速列车车款之⼀。
它是⾃“六提”以来在所有动车中的主⼒车型，运营范围最为⼴泛。
同样是2007年1⽉28⽇，CRH2A【见下⾯详细介绍】正式开始载客运营。
CRH2系列有4个派⽣车型，它们分别是CRH2A、CRH2B、CRH2C和CRH2E。
详细技术参数：CRH2A：（200km/h 8编组座车）它是第⼀批动车组CRH2A的速度级别属A型；标称时速200kph，标称车长201.4m，最⾼营运时速为250kph，本车⽤于经改造的既有路线上。
动⼒配置：4M+4T定员：610受电⼸：DSA 250试验最⾼运营速度：250km/h(kph)编组数：8载客最⾼时速底线：200km/h长度：201.4m适应轨距：1435mm（标准轨）制造商：⽇本川崎重⼯、南车集团青岛四⽅机车车辆股份有限公司（南车四⽅）投⼊服务⽇期（运营服务）：2007.1.28原型车：⽇本新⼲线E2-1000输⼊电压：AC25kV 50Hz牵引输出功率：4800kW启动加速度：0.406 m/s2主要运营线路：京⼴线、京沪线、浙赣线、胶济线、合武客运专线等。
CRH2B：（200km/h 16编组长⼤编组动车组座车）它是第三批动车组CRH2B的速度级别属B型；标称时速200kph，标称车长401.4m，最⾼营运时速为250kph，本车为16卡列车。
动⼒配置：8M+8T定员：1230受电⼸：DSA 250试验最⾼运营速度：250km/h(kph)编组数：16载客最⾼时速底线：200km/h长度：401.4m适应轨距：1435mm（标准轨）制造商：南车四⽅⾃主研发投⼊服务⽇期：2008.8.1输⼊电压：AC25kV 50Hz牵引输出功率：9600kW启动加速度：0.406 m/s2主要运营线路：合宁线、沪宁线等。
CRH2C：（300km/h 8编组座车）它是第⼆批动车组CRH2C的速度级别属C型；标称时速300kph，标称车长201.4m，最⾼营运时速>350kph，本车⽬前只⽤于京津城际铁路上，车次⾸字母为“C”，是“城”的意思；将来它还会⽤于新建的客运专线上。
CRH2总体介绍1
我们了解了CRH2型动车组是日本川崎与青岛四方车辆有限公司合作制造的。
它具有“先进、成熟、经济、适用、可靠”这五大技术特点。
先进：动车组为动力分散、交流传动的高速电动车组，采用铝合金空心型材车体以及先进的IGBT功率元件和变频调速系统的控制牵引方式。
成熟：其原型车主要系统和部件均有长时间的运营业绩，为他的生产打下了夯实的基础。
经济：动车组采用了流线型设计，各车辆的最大轴重仅14t，牵引和制动能耗低。
另外，列车采用再生制动方式，在节能、环保以及减少机械损耗等方面具有独特的优越性。
适用：动车组具有速度提升能力，通过调整动车、拖车的比例，动车组能够灵活适应200km/h～300km/h各速度等级的运行。
另外，动车组还可以通过两列自动联挂来满足大运量的需求。
可靠：动车组采用了先进的防滑、防空转控制系统和自动列车保护系统，为列车在各种运行环境下的准时性提供了可靠的保障。
该动车组是根据我国的国情通过对原型车技术的全面引进与吸收由我国自主生产的，所以该车的成功运行预示着我国高速铁路进入了一个大步向前的时代。
本节课将对CRH2行动车组进行总体的介绍，大家重点掌握CRH2型动车组的车内设备布置，而难点是对该车车顶、车下布置的理解。
首先我们来看一下它的编组情况。
CRH2型动车组运营速度为200km/h，可在中国铁路既有线路（指定区间）和客运专线上运行。
动车组采用8辆编组，4动4拖，由两个动力单元组成，每个动力单元分别由2个动车和2个拖车（T-M-M-T）组成。
动车组前后两端都设有驾驶室，列车通常运行时在前端的驾驭室内进行操作。
受电弓设在4号和6号车上，动车组运行时采用单弓受流，另一受电弓处于折叠状态以作备用。
当两列动车组联挂运行时，受电弓采取双弓受流。
动车组编组含义表我们看到该车每个单元均有符号来表示，那么这些符号就好像我们的名字一样代表着每一个单元，下面我们就来了解一下这些符号的含义。
trailer英音：['treilə] 拖车,挂车coach英音：[kəutʃ] 旅客车厢motor英音：['məutə] 原动力cabin英音：['kæbin] (飞机的)驾驶舱;客舱kitchen英音：['kitʃin] 厨房special英音：['speʃəl] 特别的,特殊的车辆方位我国现有的铁道车辆的方位一般以制动缸活塞杆推出的方向为第一位，相反的方向为第二位。
CRH2动车组介绍
CRH2动车组简介CRH2型电力动车组，是中华人民共和国铁道部为国营铁路进行第六次提速及建造中的高速客运专线铁路，向川崎重工及中国南车集团四方机车车辆股份有限公司订购的高速列车车款之一。
中国铁道部将所有引进国外技术、联合设计生产的中国铁路高速（CRH）车辆均命名为“和谐号”。
CRH2系列为动力分布式、交流传动的电力动车组，采用了铝合金空心型材车体。
一、动车组的基本结构 1．编组结构动车组由8辆车组成，其中4辆动车4辆拖车；首尾车辆设有司机室，可双向驾驶，：2．车辆长度动车组头车长度25.7m，中间车长度25m，总长201.4m，车体宽度3.38m，车体高度3.7m。
3．车顶设备在4、6号车设受电弓及附属装臵，安装高度4m时，受电弓工作高度最低4888mm,最高6800mm，最大升弓高度7000mm。
动车组正常运行时，采用单弓受流，另一台备用，处于折叠状态。
4．车端设备设密接式车钩装臵、风挡及空气、电的连接设施等，包括：1列车通信总线连接、制动控制线连接、供电母线连接、直流供电母线连接、列车总风管、电路电气设备连接、电缆连接、高压电线连接。
5．车下悬吊设备每辆车下有空调机组、制动控制装臵。
在2、3、6和7号车下有牵引变流器，在2号和6号车下有牵引变压器。
在单号车下有污物箱及水箱。
6．车体结构车体采用铝合金结构，车门处地板距轨面高度1300mm，适合1100～1200mm站台。
二、主要部件、系统的组成及工作原理 1．转向架动车组每节车厢下有两个转向架。
动车下是动力转向架，拖车下是拖车转向架。
动力转向架由构架、轮对轴箱、牵引装臵、基础制动装臵、二系悬挂装臵、牵引电机、驱动装臵组成。
每台动力转向架有两根动力轴，电机采用架悬方式。
拖车转向架组成结构基本一致，但没有牵引电机和驱动装臵2 型号这款车型是以日本新干线的E2系1000番台为基础，也是继台湾高铁的700T型后，第二款自日本出口的新干线列车。
供中国使用的CRH2型均使用与E2系相同的牵引电动机。
CRH2总体介绍2
车顶设备受电弓是从接触网获得电能的部件，列车运行时压缩空气通过车的各阀进入受电弓升弓装置气囊，升起受电弓，使受电弓滑板与接触网接触；降弓时，排出升弓装置气囊内压缩空气，使受电弓落下。
DSA250型单臂受电弓由底架、升弓装置、下臂、上臂、弓头、滑板及空气管路等组成。
高压电缆及电缆连接器动车组正常情况下只有一台受电弓升弓受流，而整列动车组有两台牵引变压器同时工作，因此为了将25kV高压电送至牵引变压器就需要使用高压电缆和高压电缆连接器。
在2号车后部、3号车前后部、4号车前部、5号车后部、6号车后部的车顶上设置特高压电缆连接器。
为方便摘挂，在4号车后部、5号车前部的各车顶上，设置高压电缆用倾斜型电缆连接器，通过此高压连接器接通特高压电缆。
车下设备CRH2动车组车下设备主要有牵引传动设备、制动设备、辅助设备、空调设备。
牵引变压器是动车组上的重要部件，用来把接触网上取得的25kV高压电变换为供给牵引变流器及其它电器工作所适合的电压。
牵引变流器是将经过牵引变压器降压后的1500V单相交流电转换为0~2300V的三相交流电来驱动牵引电机。
牵引电机是驱动动轮轴使列车运行。
列车牵引运行时：受电弓将接触网AC25kV单相工频交流电，经过相关的高压电气设备传输给牵引变压器，牵引变压器降压输出1500V单相交流电供给牵引变流器，脉冲整流器将单相交流电变换成直流电，经中间直流电路将DC2600~3000V的直流电输出给牵引逆变器，牵引逆变器输出电压/频率可调的三相交流电源(电压：0~2300V；频率：0～220Hz)驱动牵引电机，牵引电机的转矩和转速通过齿轮变速箱传递给轮对驱动列车运行。
实际上列车牵引就是电能转换到机械能的过程。
CRH2型动车组制动系统采用复合制动模式，即再生制动＋电气指令式空气制动。
制动控制系统包括：制动信号发生装置、制动信号传输装置、制动控制装置。
制动信号发生装置即司机制动控制器，位于1、8号（T1c、T2c）车司机室操纵控制台。
CRH2动车车辆参数概述解读
第1章车辆概述目录1.1 概述 (4)1.2 主要技术参数： (4)1.3 具体编组结构 (5)1.4方向定义和标识 (6)1.5 主要设备布置 (7)1.6 安全设备 (15)第1章车辆概述1.1 概述CRH2型EMU (Electric Multiple Unit)适用于我国电气化铁路的既有线和客运专线，采用的是以200km/h 运行的动力分散型交流传动方式。
该EMU 以4辆动车和4辆拖车共8辆车构成一个编组，编组内的各种配置如下图所示。
另外，根据必要配备了可同时使2个编组进行整体运行的相关设备。
T ：拖车 M ：动车 C ：驾驶室车 K ：带酒吧车 S ：一等车1.2 主要技术参数：主电源：25kv （17.5kv-31kv ），50Hz ，单相交流 电动机：额定功率300kw 运行速度：营业运行速度： 200km/h 最高试验速度： ≦250km/h 车体主要尺寸: 车体最大长度头车: 25,700 mm 中间车： 25,000 mm 全长： 201,400 mm车体最大宽度： 3,380 mm 车体最大高度： 3,700 mm 车门处地板面高度： 1,300 mm 车厢天花板高度： 2,277 mm 轨距： 1,435 mm 转向架中心距： 17,500 mm固定轴距： 2,500 mm车轮径： 860 mm车钩中心线高度： 1,000 mm 1.3 具体编组结构1.4方向定义和标识←前位后位→1.5 主要设备布置1号车（拖车）主动加速度传感器安装空调装置换气装置制动控制装置空调装置辅助整流器箱水箱控制电路接线箱BARIS 天线驾驶台空调室外辅助电源装置换气装置用逆变器安装驾驶室空调室外BARIS 天线安装安装前端车底控制电路接线箱安装换气逆变器(inverter)安装1主动控制箱安装主动辅助空气箱安装T1c-12号车（动车）控制电路接线箱(前位用)安装鼓风机M2-23号车（动车）牵引变流器制动控制装置接地电阻器电动空气压缩机空调装置换气装置主电机冷却用鼓风机主电机冷却用鼓风机水箱空调装置控制电路接线箱控制电路接线箱辅助电路接线箱换气装置用逆变器安装鼓风机安装鼓风机接地电阻器控制电路接线箱安装控制电路接线箱安装辅助电路接线箱安装换气逆变器(inverter)安装2M1-34号车（拖车）辅助电动空气压缩机安装蓄电池箱安装控制电路接线箱安装空调装置空调装置换气装置制动控制装置蓄电池箱接触器箱辅助电动空气压缩机控制电路接线箱(前位用)控制电路接线箱(后位用)换气装置用逆变器接触器箱安装控制电路接线箱安装换气逆变器(inverter)安装1安装半自动控制箱T2-45号车（拖车）T1k-5空调装置换气装置制动控制装置空调装置电动空气压缩机水箱控制电路接线箱控制电路接线箱辅助电路接线箱安装换气装置用逆变器控制电路接线箱安装控制电路接线箱安装辅助电路接线箱安装换气逆变器(inverter)安装16号车（动车）空调装置空调装置主电机冷却用鼓风机安装鼓风机安装安装半自动控制箱牵引变压器牵引变流器换气装置制动控制装置主电机冷却用鼓风机接地电阻器变流器变流器外部电源用连接器高压设备箱蓄电池箱接触器箱辅助电动空气压缩机控制电路接线箱(前位用)控制电路接线箱(后位用)换气装置用逆变器安装鼓风机安装鼓风机接地电阻器安装变流器安装外部电源用连接器安装辅助电动空气压缩机安装蓄电池箱安装接触器箱安装控制电路接线箱安装控制电路接线箱安装安装油冷却器换气逆变器(inverter)安装1M2-67号车（动车）接地电阻器接地辅助电路接线箱安装主动辅助空气箱安装主动辅助空气箱安装牵引变流器电动空气压缩机空调装置换气装置控制电路接线箱空调装置制动控制装置主电机冷却用鼓风机主电机冷却用鼓风机水箱控制电路接线箱辅助电路接线箱安装换气装置用逆变器安装鼓风机安装鼓风机电阻器安装控制电路接线箱安装控制电路接线箱安装换气逆变器(inverter)安装2主动控制箱安装主动电磁阀箱安装M1s-78号车（拖车）安装T2c-8空调装置换气装置空调装置制动控制装置辅助电源装置辅助整流器箱控制电路接线箱BARIS 天线驾驶台空调室外换气装置用逆变器换气装置用逆变器驾驶室空调室外BARIS 天线安装蓄电池箱安装安装前端车底控制电路接线箱安装换气逆变器(inverter)安装1主动加速度传感器安装主动辅助空气箱安装1.6 安全设备本车配备有紧急用梯子，过渡板，灭火器，火灾报警按钮，紧急报警按钮，厕所紧急报警按钮。
CRH2A_EMU车辆概述
CRH2A_EMU车辆概述CRH2A_EMU（城际动车组）是中国铁路总公司下属中国铁路总公司动车运用部CRH车辆段研制生产的一种高速列车。
它经过多年的技术研发和不断改进，在中国铁路网络中扮演着重要的角色。
本文将对CRH2A_EMU车辆的技术特点、运营情况以及未来发展进行概述。
一、技术特点CRH2A_EMU车辆采用了先进的动力系统和车辆结构设计，具有以下技术特点：1.1 动力系统CRH2A_EMU搭载了由中国铁路总公司自主研发的高速动力装置，包括电力机车、牵引变流器以及辅助供电系统。
这些系统能够有效提供动力，使得列车能够以更高的速度行驶，并具备更好的加速度和牵引力。
1.2 车辆结构设计CRH2A_EMU采用了铝合金车体材料，使得车身更轻便、强度更高。
同时，车内采用了空调系统，能够为乘客提供舒适的乘坐环境。
车辆的座椅布局以及动车组内的设施布置也经过精心设计，以提供更好的乘坐体验。
二、运营情况CRH2A_EMU车辆在中国高速铁路网络中得到了广泛应用，担负着较长的运营线路。
其运营情况如下：2.1 运营线路CRH2A_EMU车辆目前主要在中国各地的高速铁路线路上运行，覆盖了许多核心城市之间的重要交通枢纽。
例如，北京至上海、广州至深圳等线路都采用了CRH2A_EMU车辆。
2.2 运营性能CRH2A_EMU车辆的最高设计时速可达350公里/小时，平均运营时速在高速铁路上维持在约250公里/小时。
车辆的稳定性和舒适性得到了乘客的广泛认可，成为国内长途高速铁路出行的主要选择。
三、未来发展随着中国高速铁路的不断发展和完善，CRH2A_EMU车辆也将迎来新的发展机遇。
3.1 技术升级为了进一步提升CRH2A_EMU车辆的性能，中国铁路总公司将不断进行技术升级，并在列车的动力系统、车辆结构设计以及安全控制系统等方面进行改进。
这样不仅能够提高列车的运营效率，同时也能够提供更好的乘坐体验。
3.2 车辆数量增加随着高速铁路线网的扩大和客流量的增加，CRH2A_EMU车辆的数量也将逐渐增加。
[整理]CRH2时速200KM动车组概述.
![[整理]CRH2时速200KM动车组概述.](https://img.taocdn.com/s3/m/eda9254caaea998fcc220ee6.png)
2.4 最小曲线半径通过
连接运行时：180m
单车调车时：130m
S曲线时：180m曲线＋最小10ｍ直线＋180ｍ曲线
2.5 车体主要尺寸
车体最大长度
车头车：25,700mm
中间车：25,000mm
车体最大宽度：3,380mm
车体最大高度：3,700mm
登车口地面高度：1,300mm
动车组牵引系统主电路原理图如图1-2。
5、CRH2牵引传动系统的保护
牵引传动系统是高压系统，为保证系统的安全和可靠的工作，系统设置了各种保护装置。电驱动系统的保护主要有：牵引驱动系统对各种故障具有检测和保护功能；为了有效利用粘着力，牵引变流器设有牵引时检测空转实施再粘着控制的功能，并在制动控制装置设有制动时检测滑行并进行再粘着控制的功能；为了在故障和并联电机载荷分配不均匀等情况时保护牵引电机，设有电机过流检测、电机电流不平衡检测、接地检测等保护功能。所有故障信息均通过车辆信息控制装置网络传递，并在司机台显示装置上进行显示。高压设备箱在考虑防止危险和绝缘距离的基础上，力求小型、轻型化，为防止触电事故发生，采用连锁方式，在通电时不能打开箱门。动车与拖车设有接地装置，动车转向架的接地装置安装在齿轮箱上，接地容量为160A×2个/齿轮箱，拖车转向架的接地装置安装在轴箱上。动车组高压回路中没有电压互感器。另外，动车组在高压回路中设置了主断路器，不再设置隔离开关。动车组主电路很复杂，不同的组成部分可能会产生各种各样的故障，影响动车组的安全可靠运行，当出现如表所示的情况时，系统将出现故障，并将相应的故障显示在司机室内的监控器上。
二、主要技术参数：
2.1该动车组采用了交流驱动方式，前后两端设有驾驶舱。在列车正常运行时，由前端的驾驶舱负责驾驶。
crh型动车组系统分类
crh型动车组系统分类中国铁路动车组（China Railway High-speed，简称CRH）是中国铁路系统的高速列车，旨在提供高效、舒适、安全的出行体验。
根据列车的不同特性和运营要求，CRH动车组系统被划分为多个分类。
下面就让我们来了解一下这些分类，并了解它们的特点和应用。
一、CRH1型动车组CRH1型动车组是中国铁路系统中的第一代高速列车，通常用于中长程运营。
这种动车组的最高时速可达到220公里/小时，并具备较好的加速性能。
同时，CRH1型动车组的车厢结构紧凑，乘坐舒适度高，内部设备齐全，满足了旅客的基本需求。
它在中国铁路系统中的运营里程较长，覆盖了许多主要线路。
二、CRH2型动车组CRH2型动车组是中国铁路系统中的第二代高速列车，用于中短程运营。
这种动车组的最高时速达到了300公里/小时，具备更好的加速性能和操作灵活性。
与CRH1型相比，CRH2型动车组提供了更高的速度和更短的行程时间，因此非常适合连接城市间的高速铁路线路。
三、CRH3型动车组CRH3型动车组是中国铁路系统中的第三代高速列车，用于长程运营。
这种动车组的最高时速为350公里/小时，是目前中国境内最快的高速列车。
CRH3型动车组采用了先进的轻量化设计和动力系统，具备较低的能耗和较高的运营效率。
它广泛应用于中国高速铁路干线，连接了许多重要城市。
四、CRH5型动车组CRH5型动车组是中国铁路系统中的第五代高速列车，用于跨区域运营。
这种动车组的最高时速可达到250公里/小时，配备了舒适的座椅和先进的车载设备。
CRH5型动车组可在不同的城市间提供快速便捷的交通连接，提高了区域间的交流和交流。
五、CRH6型动车组CRH6型动车组是中国铁路系统中的第六代高速列车，用于短程城际运营。
这种动车组的最高时速为300公里/小时，具有较小的车体和较高的载客量。
CRH6型动车组在城际交通运输中起到了重要的角色，提供了高效的城市连接服务。
综上所述，CRH型动车组系统根据列车的不同特性和运营要求进行了分类。
CRH2型时速300公里动车组总体介绍
1.11 车辆定位
1位角
车辆的定位、转向架、车轴及车轮的编号按下图进行定义。
1位侧 3位
<1> 前位 (1号车侧)
<3>
<5>
<7>
(1)
{1}
(2)
(3)
{2}
(4)
后位 (8号车侧)
<2>
<4>位 2位侧
4位
{x}:转向架编号 (x):车轴编号 <x>:车轮编号 图 1.11-1车辆定位、转向架、车轴及车轮编号的定义
1.1
EMU编组 EMU编组
1.1.1 动力配置 时速300公里速度级动车组（简称300km/h EMU）为动力分散 交流传动动车组，最高运行速度275km/h，可在中国新建 300km/h速度级客运专线（300线）上运营，并能在新建 200km/h速度级客运专线上以200km/h速度正常运行。 动车组以CRH2型时速200公里动车组为基础，通过速度提升 和优化设计，完成自主研制。动车组由6辆动车2辆拖共8辆 车构成编组，编组配置如图1.1-1所示。另外，两列动车组 可联挂运行。
附图4 时速300公里动车组编组图（车顶设备布置图） 公里动车组编组图（ 附图 时速 公里动车组编组图 车顶设备布置图）
车下悬吊设备
每辆车下设单元式空调机组、制动控制装置。在2、3、4、5、 6和7号车下设牵引变流器， 在2号、4号和6号车下设牵引变 压器，在4、6号车下设过分相装置。在单号车下设污物箱及 水箱。在3、5、7号车设主空压机；2、4、6号车下设辅助 空压机；在2、、3、4、6和7号车下设蓄电池箱；在两头车 下设辅助电源装置，另外，在5号车下还设一小型辅助电源 装置。
CRH2型动车组
CRH2型动车组CRH2型动车组以日本的E21000型动车组为原型车，通过全面引进设计制造技术，由南车青岛四方机车车辆股份有限公司制造生产。
（1）CRH2型动车组的编组及平面布置。
①编组结构。
CRH2型动车组采用动力分散交流传动方式，8辆编组，4动4拖，由两个动力单元组成。
每个动力单元由2辆动车和2辆拖车组成，首尾车辆均设有司机室，可双向驾驶。
通常，列车运行时在前端的司机室内进行操作。
受电弓在4号车和6号车上，采用单弓受流。
两列动车组可连挂运行，联挂时，受电弓双弓受流，为了保证双弓运行200 m的间距要求，一般采用首尾受电弓工作。
②平面布置。
全列车有1辆一等座车和7辆二等座车，一等座车的座椅采用“2+2”布置，二等座车的座椅采用“2+3”布置。
在单号车厢内设卫生间、小便间和盥洗室。
全列车定员610人。
（2）主要外形尺寸。
CRH2型动车组头车的车辆全长为25.7 m，中间车的车辆全长为25 m，列车总长为201.4 m，车体宽度为3.38 m，车体高度为3.7 m。
（3）CRH2型动车组的车内主要设备。
①司机室。
CRH2型动车组两端各设一个司机室，由前端司机室实施列车控制，后端司机室可作乘务员室，两个司机室的设备布置相同。
②给排水和卫生系统。
CRH2型动车组的单号车设有给排水系统和卫生系统，双号车仅设有给排水系统。
③行李架和大件行李存放处。
CRH2型动车组行李架的下板采用挤压成形的聚碳酸酯板。
④餐饮设施。
CRH2型动车组5号车一位端设有带展示柜的吧台。
在吧台对面的侧墙上设有立式餐桌。
在吧台的左侧设有电热开水器和洗池，洗池进水处设杀菌装置。
⑤旅客信息系统。
CRH2型动车组的旅客信息系统主要由广播联络系统、无线收音系统、车外信息显示设备、车内信息显示设备、车内标识、列车运行信息显示设备等组成。
⑥车内环境控制系统。
CRH2型动车组的空调系统主要由空调装置、换气装置和通风系统构成（头车还包括司机室空调）。
CRH2介绍
其他 禁烟车厢 禁烟车厢
安装受电弓，禁烟车厢 禁烟车厢
安装受电弓 适应残疾人使用的车厢，
禁烟车厢 禁烟车厢
南车四方机车车辆股份有限公司
2 列车组成和主要参数
z客室布置
一等车
二等车
南车四方机车车辆股份有限公司
z端部卫生设备布置
南车四方机车车辆股份有限公司
2 列车组成和主要参数
T1c
M2
M1
(1)
(2)
(3)
T2
T1k
M2
M1s
T2c
(4)
(5)
(6)
(7)
(8)
南车四方机车车辆股份有限公司
2 列车组成和主要参数
z编组图
南车四方机车车辆股份有限公司
2 列车组成和主要参数
z 轴重：定员610人，最大轴重14t
车号 形式代号 整备重量/t 定员/人 乘客重量/t
定员重量/t 平均轴重(t)
受电弓 主变压器
PS207单臂、低噪音型受电弓
3060kVA(25kV)×4台；主变流器IGBT；1200kW×8台；电机三相鼠笼式异步电动机，强 迫风冷，耐雪型，300kW×32台
辅助电源 空调
静止型稳压装置，辅助变压器 准集中单元式，地板下安装，2台/辆
南车四方机车车辆股份有限公司
3.引进平台的适应性研究
南车四方机车车辆股份有限公司
3.2 受电弓适应性改进பைடு நூலகம்
日本复式链型悬挂接触网
9.5
65
中国简单链型悬挂接触网
1.4
14.7kN THJ95
14.7kN CTHA120
原型车网和弓
CRH2网和弓南车四方机车车辆股份有限公司
CRH2
CRH2 (China Railway Highspeed 2)CRH2型动车组，全称为和谐号CRH2型电动车组（简称CRH2）。
是中华人民共和国铁道部为中国铁路第六次大提速，向日本的川崎重工业和中国南车集团的四方机车车辆股份有限公司订购的高速电动车组。
CRH2型动车组技术引进自日本川崎重工业的新干线列车车型，以日本川崎重工业的E2系1000型为基础，动力配置从E2-1000的6M2T变为4M4T。
中国南车四方机车车辆股份有限公司（联合日本川崎重工）引进技术负责国内生产，并以引进国外技术并吸收的方式逐步国产化。
最初中国铁道部向拥有700系及800系技术的日本车辆制造（日车）及日立制作所洽商，但日车及日立均表明拒绝向中国出售车辆及技术转移。
其后中方改向川崎重工业洽商，当时川崎重工业销售业绩并未如预期理想，便出售3组E2系及其车辆技术予中国。
川崎重工业向中国出售新干线技术最初仍遭到JR东日本、日车及日立反对，后经一轮谈判，川崎重工业在日本公司不反对的情况下，向中国出售E2系车辆及转让技术。
2004年，中国铁道部为用于中国铁路第六次提速调图的高速动车组技术引进招标，日本的川崎重工、三菱商事、三菱电机、日立制作所、伊藤忠商事、丸红六家企业组成“日本企业联合体”与中国南车四方机车车辆股份有限公司联合投标并成功中标，2004年10月川崎重工代表“日本企业联合体”与中国铁道部签订出口铁路车辆、转让技术的合同。
中国方面向日本川崎重工订购为数60列时速200公里级别的高速动车组，总价值93亿元人民币。
按照合同规定需把若干关键技术转让予中国公司。
其中，3列在日本完成，并完整交付；另有6列以散件形式付运，由中方负责组装；其余51列将通过技术转让，由青岛四方机车车辆厂建造，一些高技术部件仍采用进口产品。
2005年8月13日铁道部向南车四方、川崎重工、三菱电机、株洲所、株洲南车电机及石家庄国祥运输设备六方签订51列CRH2A型动车组机电产品技术转让合同。
和谐号CRH2型电力动车组
视野知识
CRH含义
车型区别
原装CRH2A头型CRH为英文缩写，全名China Railways High-speed，中文字面意为“中国铁路高速”，因 为是列车品牌名称（不是铁路），所以含义是中国铁路高速列车，正如：动车组英文为Multiple Units，字面意 思是“多单位”，因为是谈动力，所以含义是动力多单位即多动力单位，即动车组合，所以汉语翻译为动车组。
2008年4月24日，编号CRH2C-2061的列车在京津城际线上进行高速测试，其最高时速近370公里，打破了 “中华之星”动车组创造的321.5公里时速纪录。及至同年6月底，该纪录为中国制CRH3型的时速394.3公里所打 破。
同年8月1日起，首批时速300公里的CRH2C型及16节长大编组的CRH2B型电动车组分别投入京津城际铁路及合 宁铁路运营。
列车编组
每组CRH2均为8节或16节列车，其编组方式如下： 8节列车标准编组CRH2A-2001至CRH2A-2042、CRH2A-2044： CRH2C-2061至CRH2C-2070： 为配合日后的新路线通车，一些CRH2列车使用了非标准编组形式，包括增加一等车厢。 CRH2A-2043： CRH2A-2045至CRH2A-2060： 16节列车标准编组CRH2B-2111至CRH2B-2120： CRH2E-2121至CRH2E-2130： xxx：列车编号 （001-130） WR：卧车 ZY：一等座车
车型简介
CRH2型电力动车组，是中国铁道部为中国铁路第六次大提速里的快速铁路及建造中的高速铁路（高速客运专 线），向日本川崎重工及中国南车集团四方机车车辆股份有限公司订购的高速列车，后自主创新研发的车辆。
CRH2动车组知识整理
武汉铁路局
CRH2A 上海铁路局
汉口
上海南
成都铁路局
重庆北
车型
配属
运用所 南昌
运用区间 沪昆铁路、杭深铁路、昌 九城际铁路、向莆铁路 沪昆铁路、杭深铁路、沪 汉蓉铁路、五九铁路、昌 九城际铁路 沪昆铁路、杭深铁路、沪 汉蓉铁路、五九铁路、昌 九城际铁路 京广铁路、陇海铁路、郑 西客运专线、京沪高速铁 路
车型 配属 北京铁路局 西安铁路局 运用所 北京南 西安北 运用区间 京沪铁路、京哈铁路 大同客运专线、西延铁路 五九铁路、合宁铁路、合 武铁路、襄渝铁路、汉丹 铁路、沪宁城际铁路、武 咸城际铁路 沪宁高速铁路、沪昆铁路、 金山铁路、京广铁路、行 深铁路、 沪汉蓉铁路、武九铁路、 向莆铁路、福厦铁路、昌 九城际铁路、贵广铁路、 贵开城际铁路。
.
第二阶段： 采用大功率的YQ-365型交流 牵引电动机，总功率为8760 千瓦；列车持续运营时速高达 350km/h，最高运营时速为 380km/h。
CRH2E
设计16节长大编组 的硬卧铺电力动车 组，标称时速 200km/h，最高运营 时速250km/h；全车 装有四付受电弓。
车辆的运用区间及类别
CRH2B
在CRH2A基础上扩编 至16节，采用8M8T； 标称时速200km/h， 最高运营时速为 250km/h;列车装有 四付DSA250型受电弓。
CRH2C
第一阶段：采用6M2T，牵 引功率为7200千瓦，列车 装有两付DSA350型受电弓 。设计指标为持续运营时 速为275km/h，最高运营时速为300km/h，实 际最高运营时速350km/h，最高试验时速 350km/h，标称时速300km/h。
CRH2A
南昌铁路局
南昌西
CRH2型时速300公里动车组总体介绍
❖ 附图3 时速300公里动车组编组图（车下设备布置图）
第十八页，编辑于星期五：九点 二十一分。
❖ 附图4 时速300公里动车组编组图（车顶设备布置图）
第十九页，编辑于星期五：九点 二十一分。
车下悬吊设备
❖ 每辆车下设单元式空调机组、制动控制装置。在2、3、4、5、6和 7号车下设牵引变流器， 在2号、4号和6号车下设牵引变压器，在 4、6号车下设过分相装置。在单号车下设污物箱及水箱。在3、5、 7号车设主空压机；2、4、6号车下设辅助空压机；在2、、3、4、 6和7号车下设蓄电池箱；在两头车下设辅助电源装置，另外，在5 号车下还设一小型辅助电源装置。
CRH2型时速300公里动车组总体
1.1 EMU编组 1.2 牵引方式 1.3 轴重 1.4 制动
1.5 运行速度
1.6 最小通过曲线半径
1.7 车体主要尺寸
1.8 牵引电路
1.9 车体（车体结构） 1.10 转向架 1.11 车辆定位 附图
目录
武昌客车车辆段
2009.6.23
第一页，编辑于星期五：九点 二十一分。
❖ 车体最大高度： 3,700 mm
❖ 车门处地板面高度： 1,300 mm
❖ 车厢天花板高度： 2,277 mm
❖ 轨距：
1,435 mm
❖ 转向架中心距：
17,500 mm
❖ 固定轴距：
2,500 mm
❖ 车轮径：
860 mm
❖ 车钩高度：
1,000 mm
第十页，编辑于星期五：九点 二十一分。
1.8 牵引电路
❖ 图 1.11-1车辆定位、转向架、车轴及车轮编号的定义
第十五页，编辑于星期五：九点 二十一分。
❖ 附图 时速300公里动车组编组图
最新CRH2时速200KM动车组概述汇总
C R H2时速200K M动车组概述一、CRH2型200KM动车组概要1．概述由四方机车车辆股份有限公司为主机厂牵头为中国铁道部生产的时速200公里动力分散型电力动车组（动力分散是与动力集中相对应的两种动车组的动力布置方式，动力集中方式指整个动车组的动力只集中在头尾两节机车如中华之星或一节机车上如蓝箭动车组采用推挽是的牵引方式，前拉后推；动力分散方式是指将动车组的动力布置在动车组的所有或若干节车辆上，这样做的好处在于动车组的黏着性能好，起动、制动速度快，可靠性好-某节车故障只损失小部分动力，缺点是动力装置总重量较重，检修维护量大、噪音较大），是以日本新干线E2-1000番为原形车，引进日本川崎重工、三菱电机、日立公司（日立公司和北车永济厂生产10列车的牵引变流器）等公司的技术生产的。
新干线E2-1000番川崎—四方时速200公里电力动车组共计要生产3包（当时中国铁道部按包为单位招标，每包20列，共计60列480节）。
其中3列为原装进口车，6列为进口成套设备的组装车，51列为关键零部件进口，在中国生产和总装的国产车。
之所以日方以日本新干线E2-1000系“疾风号”动车组为原型车参与中国铁道部的时速200公里动车组招标，是因为该动车组的基本情况在现有的新干线动车组中最接近中国铁道部的招标要求。
E2-1000番是50Hz区间专用车。
在技术上，采用了IGBT（绝缘栅双极型场效应管）等先进元器件和动力分散结构的E2-1000也是比较符合中国的实际情况。
该动车组为动力分散型电力动车组，4动4拖编组，定员610人，运营时速200公里，最高时速250公里。
时代集团和时菱公司作为三菱公司的技术受让方，负责51列国产车的牵引变流器（CI）、列车信息控制装置（MON）和辅助电源装置（APU和ARF）的大部分生产，其中时代集团制造中心负责CI和MON的生产。
中国日系200公里动车组CRH2动车组在北京环环行铁道两列8辆的编组也可以通过重联的形式组成16辆的大编组合并运行。
CRH2动车车辆参数概述解读
第1章车辆概述目录1.1 概述 (4)1.2 主要技术参数： (4)1.3 具体编组结构 (5)1.4方向定义和标识 (6)1.5 主要设备布置 (7)1.6 安全设备 (15)第1章车辆概述1.1 概述CRH2型EMU (Electric Multiple Unit)适用于我国电气化铁路的既有线和客运专线，采用的是以200km/h 运行的动力分散型交流传动方式。
该EMU 以4辆动车和4辆拖车共8辆车构成一个编组，编组内的各种配置如下图所示。
另外，根据必要配备了可同时使2个编组进行整体运行的相关设备。
T ：拖车 M ：动车 C ：驾驶室车 K ：带酒吧车 S ：一等车1.2 主要技术参数：主电源：25kv （17.5kv-31kv ），50Hz ，单相交流 电动机：额定功率300kw 运行速度：营业运行速度： 200km/h 最高试验速度： ≦250km/h 车体主要尺寸: 车体最大长度头车: 25,700 mm 中间车： 25,000 mm 全长： 201,400 mm车体最大宽度： 3,380 mm 车体最大高度： 3,700 mm 车门处地板面高度： 1,300 mm 车厢天花板高度： 2,277 mm 轨距： 1,435 mm 转向架中心距： 17,500 mm固定轴距： 2,500 mm车轮径： 860 mm车钩中心线高度： 1,000 mm 1.3 具体编组结构1.4方向定义和标识←前位后位→1.5 主要设备布置1号车（拖车）主动加速度传感器安装空调装置换气装置制动控制装置空调装置辅助整流器箱水箱控制电路接线箱BARIS 天线驾驶台空调室外辅助电源装置换气装置用逆变器安装驾驶室空调室外BARIS 天线安装安装前端车底控制电路接线箱安装换气逆变器(inverter)安装1主动控制箱安装主动辅助空气箱安装T1c-12号车（动车）控制电路接线箱(前位用)安装鼓风机M2-23号车（动车）牵引变流器制动控制装置接地电阻器电动空气压缩机空调装置换气装置主电机冷却用鼓风机主电机冷却用鼓风机水箱空调装置控制电路接线箱控制电路接线箱辅助电路接线箱换气装置用逆变器安装鼓风机安装鼓风机接地电阻器控制电路接线箱安装控制电路接线箱安装辅助电路接线箱安装换气逆变器(inverter)安装2M1-34号车（拖车）辅助电动空气压缩机安装蓄电池箱安装控制电路接线箱安装空调装置空调装置换气装置制动控制装置蓄电池箱接触器箱辅助电动空气压缩机控制电路接线箱(前位用)控制电路接线箱(后位用)换气装置用逆变器接触器箱安装控制电路接线箱安装换气逆变器(inverter)安装1安装半自动控制箱T2-45号车（拖车）T1k-5空调装置换气装置制动控制装置空调装置电动空气压缩机水箱控制电路接线箱控制电路接线箱辅助电路接线箱安装换气装置用逆变器控制电路接线箱安装控制电路接线箱安装辅助电路接线箱安装换气逆变器(inverter)安装16号车（动车）空调装置空调装置主电机冷却用鼓风机安装鼓风机安装安装半自动控制箱牵引变压器牵引变流器换气装置制动控制装置主电机冷却用鼓风机接地电阻器变流器变流器外部电源用连接器高压设备箱蓄电池箱接触器箱辅助电动空气压缩机控制电路接线箱(前位用)控制电路接线箱(后位用)换气装置用逆变器安装鼓风机安装鼓风机接地电阻器安装变流器安装外部电源用连接器安装辅助电动空气压缩机安装蓄电池箱安装接触器箱安装控制电路接线箱安装控制电路接线箱安装安装油冷却器换气逆变器(inverter)安装1M2-67号车（动车）接地电阻器接地辅助电路接线箱安装主动辅助空气箱安装主动辅助空气箱安装牵引变流器电动空气压缩机空调装置换气装置控制电路接线箱空调装置制动控制装置主电机冷却用鼓风机主电机冷却用鼓风机水箱控制电路接线箱辅助电路接线箱安装换气装置用逆变器安装鼓风机安装鼓风机电阻器安装控制电路接线箱安装控制电路接线箱安装换气逆变器(inverter)安装2主动控制箱安装主动电磁阀箱安装M1s-78号车（拖车）安装T2c-8空调装置换气装置空调装置制动控制装置辅助电源装置辅助整流器箱控制电路接线箱BARIS 天线驾驶台空调室外换气装置用逆变器换气装置用逆变器驾驶室空调室外BARIS 天线安装蓄电池箱安装安装前端车底控制电路接线箱安装换气逆变器(inverter)安装1主动加速度传感器安装主动辅助空气箱安装1.6 安全设备本车配备有紧急用梯子，过渡板，灭火器，火灾报警按钮，紧急报警按钮，厕所紧急报警按钮。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
CRH2型动车组简介
CRH2型动车组以E2-1000型动车组为原型车，通过全面引进设计制造技术，由四方股份公司在国内制造生产。
CRH2型动车组是我局最早开行的动车组，全局目前配置已达24组。
主要开行方向为上海至北京、上海至南京。
其基本情况如下：
一、动车组的基本结构
1．编组结构
动车组由8辆车组成，其中4辆动车4辆拖车；首尾车辆设有司机室，可双向驾驶，编成后结构如下：
2．车辆长度
动车组头车长度25.7m，中间车长度25m，总长201.4m，车体宽度3.38m，车体高度3.7m。
3．车顶设备
在4、6号车设受电弓及附属装置，安装高度4m时，受电弓工作高度最低4888mm,最高6800mm，最大升弓高度7000mm。
动车组正常运行时，采用单弓受流，另一台备用，处于折叠状态。
4．车端设备
设密接式车钩装置、风挡及空气、电的连接设施等，包括：列车通信总线连接、制动控制线连接、供电母线连接、直流供电母线连接、列车总风管、电路电气设备连接、电缆连接、高压电线连接。
5．车下悬吊设备
每辆车下有空调机组、制动控制装置。
在2、3、6和7号车下有牵引变流器，在2号和6号车下有牵引变压器。
在单号车下有污物箱及水箱。
6号车设备示意图
6．车内布置
全列车有1辆一等车和7两二等车。
一等车内座椅2+2布置，二等车2+3布置。
全列车定员610人，定员布置如下表：车厢顺位 1 2 3 4 5 6 7 8
定员55 100 85 100 55 100 51 64
一等车二等车在单号车厢内设卫生间、小便间和盥洗室。
卫生间小便间盥洗间
7．车体结构
车体采用铝合金结构，车门处地板距轨面高度1300mm，适合1100～1200mm站台。
二、主要部件、系统的组成及工作原理
1．转向架
动车组每节车厢下有两个转向架。
动车下是动力转向架，拖车下是拖车转向架。
动力转向架由构架、轮对轴箱、牵引装置、基础制动装置、二系悬挂装置、牵引电机、驱动装置组成。
每台动力转向架有两根动力轴，电机采用架悬方式。
拖车转向架组成结构基本一致，但没有牵引电机和驱动装置。
动力转向架
2．牵引系统
牵引系统主要由受电弓、牵引变压器、牵引变流器及牵引电机组成。
受电弓通过电网接入25kV的高压交流电，输送给牵引变压器，降压成1500V的交流电。
降压后的交流电再输入牵引变流器，通过一系列的处理，变成电压和频率均可控制的三相交流电，输送给牵引电机牵引整个列车。
动车组有两个相对独立的主牵引系统，两辆动车组成一个动力单元，正常情况下，两个牵引系统均工作，当一个牵引系统发生故障时，可以自动切断故障源，继续运行。
牵引系统工作原理示意图
牵引变压器：
长2570mm，宽2300mm，高835mm
牵引变流器：
长3100mm，宽2730mm，高650mm
牵引电机：
长720mm，宽697mm ，高629mm
3．制动系统
动车组制动系统有两套，一套是电制动，将牵引电机转换成发电机形式工作，即再生制动；一套是空气制动，将电指令转换成空气指令送入制动缸起制动作用。
当列车速度较高时，实施电制动，在低速时实施空气制动，制动方式转换均由微机系统控制完成。
当司机通过司机台上的制动控制器实施制动指令时，制动电信号首先到达车辆计算机系统，再传入制动控制系统。
制动控制系统根据列车速度，自动实施空气制动与电制动。
电气制动系统的组成与牵引系统一致。
空气制动系统由制动控制器、空气压缩机、干燥器、制动控制装置、制动缸及相关的电气和空气管路组成。
制动系统列车布置图
制动系统工作原理示意图
4．辅助供电系统
动车组在1号、8号车分别设置一套辅助电源装置，为空气
压缩机、照明、控制、广播、列车无线等设备提供电源；在2、4、6号车上分别设有一个蓄电池箱。
AC25kV的高压电输入牵引变压器，经过降压变成AC400V，再输入辅助电源装置，经过处理后，从辅助电源装置输出5路电源，为列车的各设备供电。
辅助电源供电工作原理示意图
5．车钩及缓冲装置
动车组两端设有全自动车钩，车辆间由半自动车钩联接。
车钩均采用密接方式，全自动车钩内有机械、空气、电气连接机构和通路，半自动车钩内有机械、空气连接机构和通路。
缓冲器采用基层橡胶方式，位于车钩后端，可缓冲车厢间的压缩和拉伸的冲击。
车钩及缓冲器可以在不架起车体的情况下拆装和检修。
车钩装置
6．车辆信息控制系统
车辆信息控制系统通过贯穿列车的总线来传送信息，为自律分散型。
控制传输部分为双重系统，系统有冗余性。
系统由列车信息中央装置、列车信息终端装置、列车信息显示器、车内信息显示器组成，具有牵引/制动控制、设备状态监视与控制、现车性能检测与试验等功能。
可以记录、储存数据，实现车内信号传输和与地面系统的远程传输。
列车信息控制示意图
7．司机室
动车组两头车各设一个司机室，两个司机室的设备布置相同，设有司机席和助手席；在驾驶室后部设置了两组弹簧升降式座椅，供乘务员乘车时使用；在操作台上分别设有制动和牵引手柄，可以进行自动和手动驾驶，操作台正面有三个显示屏，分别有速度信息、运行信息和列车信息显示，其中列车信息反映的内容比较丰富，包括了列车车门、车内电气和牵引系统等设备的工作状态，有关旅客信息和维修故障信息等。
在司机座位的左边有两台电话，一台可以与调度直接联系，以全线铺设的漏泄电缆实现无线通信，一台可向列车广播。
8．集便装置
集便装置由水箱，集便器及污物箱组成，污物箱和水箱容积均为700升，在车体下部两侧裙板设有上水口和排污口。
上水嘴组装型式符合TB/T112-1974“客车用注水（A、B型）型式
,. 与尺寸”，排污嘴型式符合UIC563规定的通用2.5″快速接头。
