多功能水泵控制阀的原理及设计

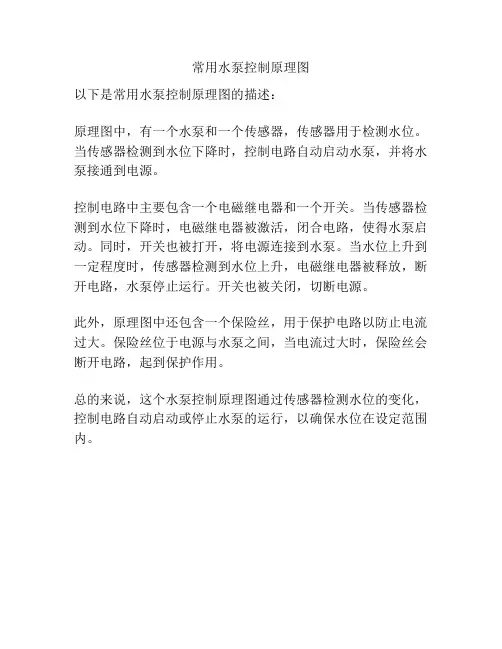

常用水泵控制原理图
常用水泵控制原理图
以下是常用水泵控制原理图的描述：
原理图中，有一个水泵和一个传感器，传感器用于检测水位。
当传感器检测到水位下降时，控制电路自动启动水泵，并将水泵接通到电源。
控制电路中主要包含一个电磁继电器和一个开关。
当传感器检测到水位下降时，电磁继电器被激活，闭合电路，使得水泵启动。
同时，开关也被打开，将电源连接到水泵。
当水位上升到一定程度时，传感器检测到水位上升，电磁继电器被释放，断开电路，水泵停止运行。
开关也被关闭，切断电源。
此外，原理图中还包含一个保险丝，用于保护电路以防止电流过大。
保险丝位于电源与水泵之间，当电流过大时，保险丝会断开电路，起到保护作用。
总的来说，这个水泵控制原理图通过传感器检测水位的变化，控制电路自动启动或停止水泵的运行，以确保水位在设定范围内。

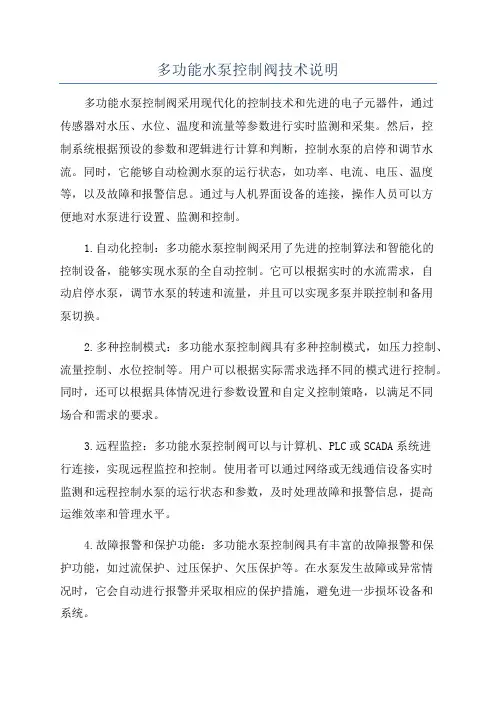

多功能水泵控制阀技术说明
多功能水泵控制阀技术说明多功能水泵控制阀采用现代化的控制技术和先进的电子元器件，通过传感器对水压、水位、温度和流量等参数进行实时监测和采集。
然后，控制系统根据预设的参数和逻辑进行计算和判断，控制水泵的启停和调节水流。
同时，它能够自动检测水泵的运行状态，如功率、电流、电压、温度等，以及故障和报警信息。
通过与人机界面设备的连接，操作人员可以方便地对水泵进行设置、监测和控制。
1.自动化控制：多功能水泵控制阀采用了先进的控制算法和智能化的控制设备，能够实现水泵的全自动控制。
它可以根据实时的水流需求，自动启停水泵，调节水泵的转速和流量，并且可以实现多泵并联控制和备用泵切换。
2.多种控制模式：多功能水泵控制阀具有多种控制模式，如压力控制、流量控制、水位控制等。
用户可以根据实际需求选择不同的模式进行控制。
同时，还可以根据具体情况进行参数设置和自定义控制策略，以满足不同场合和需求的要求。
3.远程监控：多功能水泵控制阀可以与计算机、PLC或SCADA系统进行连接，实现远程监控和控制。
使用者可以通过网络或无线通信设备实时监测和远程控制水泵的运行状态和参数，及时处理故障和报警信息，提高运维效率和管理水平。
4.故障报警和保护功能：多功能水泵控制阀具有丰富的故障报警和保护功能，如过流保护、过压保护、欠压保护等。
在水泵发生故障或异常情况时，它会自动进行报警并采取相应的保护措施，避免进一步损坏设备和系统。
5.节能效果明显：多功能水泵控制阀能够根据实际需求调节水泵的流量和压力，实现节能效果。
通过控制阀的变频调速功能，可以降低水泵的能耗，提高整个系统的运行效率和节能效果。
总之，多功能水泵控制阀是一种集控制、监测、报警和保护于一体的自动化设备，能够实现水泵的全自动控制和远程监控。
它具有多种控制模式、远程监控、故障报警和保护功能等特点和优势，可以满足不同场合和需求的要求，提高水泵系统的稳定性、安全性和节能效果。

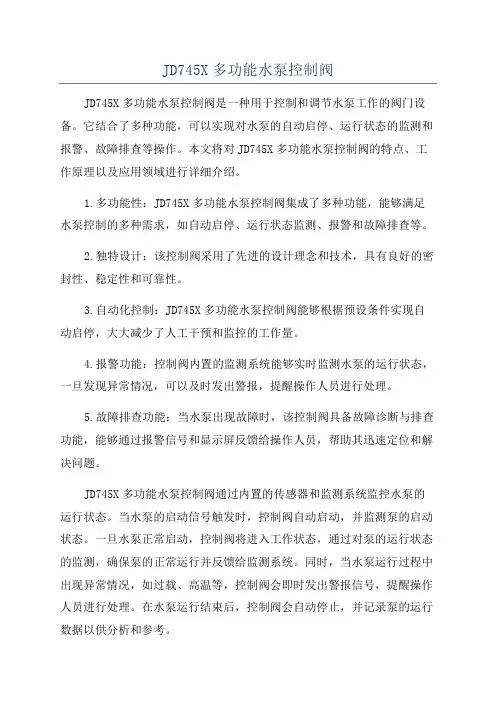

JD745X多功能水泵控制阀
JD745X多功能水泵控制阀JD745X多功能水泵控制阀是一种用于控制和调节水泵工作的阀门设备。
它结合了多种功能，可以实现对水泵的自动启停、运行状态的监测和报警、故障排查等操作。
本文将对JD745X多功能水泵控制阀的特点、工作原理以及应用领域进行详细介绍。
1.多功能性：JD745X多功能水泵控制阀集成了多种功能，能够满足水泵控制的多种需求，如自动启停、运行状态监测、报警和故障排查等。
2.独特设计：该控制阀采用了先进的设计理念和技术，具有良好的密封性、稳定性和可靠性。
3.自动化控制：JD745X多功能水泵控制阀能够根据预设条件实现自动启停，大大减少了人工干预和监控的工作量。
4.报警功能：控制阀内置的监测系统能够实时监测水泵的运行状态，一旦发现异常情况，可以及时发出警报，提醒操作人员进行处理。
5.故障排查功能：当水泵出现故障时，该控制阀具备故障诊断与排查功能，能够通过报警信号和显示屏反馈给操作人员，帮助其迅速定位和解决问题。
JD745X多功能水泵控制阀通过内置的传感器和监测系统监控水泵的运行状态。
当水泵的启动信号触发时，控制阀自动启动，并监测泵的启动状态。
一旦水泵正常启动，控制阀将进入工作状态，通过对泵的运行状态的监测，确保泵的正常运行并反馈给监测系统。
同时，当水泵运行过程中出现异常情况，如过载、高温等，控制阀会即时发出警报信号，提醒操作人员进行处理。
在水泵运行结束后，控制阀会自动停止，并记录泵的运行数据以供分析和参考。
JD745X多功能水泵控制阀适用于需要对水泵的启停、运行状态进行控制和监测的场所，例如工业生产中的冷却系统、给排水系统、供水系统、水处理系统等。
其具备的多功能和自动化控制特点使其成为提高工作效率、减少人力投入的理想选择。
总结：JD745X多功能水泵控制阀是一种具备自动化控制、运行状态监测、报警和故障排查等多种功能的水泵控制设备。
它的特点包括多功能性、独特设计、自动化控制、报警功能和故障排查功能。
多功能水泵控制阀
• 通过多功能水泵控制阀的调节功能，可以实现给水泵的流量调 节，以满足不同用水需求的变化
• 多功能水泵控制阀在给水工程中的应用需要考虑水质、压力、流 量等因素，以保证给水系统的安全性和稳定性
多功能水泵控制阀在排水工程 中的应用
• 多功能水泵控制阀在循环水工程中的应用需要考虑水质、温度、 压力、流量等因素，以保证循环水系统的安全性和稳定性
06
多功能水泵控制阀的维护与管理
多功能水泵控制阀 的维护方法
• 多功能水泵控制阀的维护方法主要包括定期检查、清洗、润滑等 • 定期检查阀门的密封性能、运行性能，及时发现并处理问题 • 对阀门进行清洗，以去除附着在阀门上的污垢和杂质，保持阀 门的清洁 • 对阀门进行润滑，以减少阀门摩擦，提高阀门的使用寿命
多功能水泵控制阀的调试与检验
多功能水泵控制阀的调试主要包括阀门开度调节、 驱动装置调试等
• 阀门开度调节需要根据水泵的工作条 件和控制要求进行，以保证水泵的运行 效率和稳定性 • 驱动装置调试需要保证驱动性能和响 应速度，以确保阀门的控制精度和灵敏 度
多功能水泵控制阀的检验主要包括密封 性能检验、运行性能检验等
多功能水泵控制阀 在循环水工程中的应 用
• 多功能水泵控制阀在循环水工程中的应用主要包括水泵的启动、 停止、调节等
• 通过多功能水泵控制阀的自动控制，可以实现循环水泵的定时 启动、定时停止，提高循环水系统的运行效率
• 通过多功能水泵控制阀的调节功能，可以实现循环水泵的流量 调节，以满足不同循环水需求的变化
• 传感器技术、通信技术等的应用， 使得多功能水泵控制阀能够实现远 程控制和智能调节 • 新材料、新工艺的应用，提高了 多功能水泵控制阀的性能和寿命
多功能水泵控制阀原理
多功能水泵控制阀原理嘿，朋友们！今天咱们来聊聊一个超酷的东西——多功能水泵控制阀。
这玩意儿啊，就像是水泵的超级管家，把水泵的各种事儿管理得井井有条。
我有个朋友小李，他是个在水厂工作的技术员。
有一次，他跟我抱怨说：“哎呀，这水泵控制起来可真麻烦，有时候水压不稳定，水流量也时大时小的，真让人头疼！”我就跟他说：“你知道多功能水泵控制阀不？这东西可神奇了，能解决好多问题呢！”那这多功能水泵控制阀到底是怎么个原理呢？咱们先想象一下，这水泵里的水就像一群调皮的小娃娃，在管道里跑来跑去。
这控制阀就像是一个智慧的交通警察，指挥着这些小娃娃的行动。
多功能水泵控制阀主要由主阀、阀杆、膜片、弹簧等部件组成。
这主阀啊，就像是一个大门，控制着水的进出。
当水泵启动的时候，水流开始有压力了，这个压力就像一只无形的大手，推动着膜片。
膜片呢，又和阀杆连着，就好像是膜片拉着阀杆要开门似的。
这时候，弹簧也在起作用，它就像一个倔强的小卫士，不想轻易让门开得太大。
它对膜片有一个反向的作用力，使得阀门的开启速度不会太快。
这多巧妙啊！如果阀门一下子开得特别大，那就像一群小娃娃突然不受控制地狂奔，那水压肯定会突然变得特别大，说不定就会把管道给撑坏了。
我还认识一个做工程的老张，他给我讲过一个他遇到的事儿。
他之前的一个项目里，没有用多功能水泵控制阀，结果水泵运行的时候，那动静就像一群大象在跺脚，整个系统都在震动。
后来他换上了多功能水泵控制阀，就像给这个系统打了一针镇静剂一样，一下子就平稳多了。
再来说说这多功能水泵控制阀对水流量的控制。
它可以根据水泵的运行状态自动调整阀门的开度。
比如说，当水泵刚开始运行，水流量还比较小的时候，阀门就开得小一点，就像给小娃娃们开了一条窄窄的通道，让他们慢慢地走。
随着水泵的加速，水流量增大了，那阀门就会逐渐开大，这通道就变宽了，能让更多的小娃娃通过。
这是怎么做到的呢？其实就是通过膜片对压力的感应。
如果压力大了，说明水流量大了，膜片就会根据这个压力的大小来调整阀杆的位置，从而改变阀门的开度。
多功能水泵控制阀工作原理
多功能水泵控制阀工作原理
多功能水泵控制阀是一种能够自动调节水泵运行状态的液控制系统，其工作原理主要包括以下几个步骤：
1. 水泵启动：当需要水泵开始工作时，控制系统会发出信号，启动水泵的电机，使水泵开始运转。
2. 检测水压：水泵开始工作之后，多功能水泵控制阀会对水泵出口的压力进行检测。
如果水压低于预设值，控制阀会发出信号，调整水泵的输出量，使得出口水压达到预设值。
3. 运行状态监测：在水泵工作的过程中，控制系统会不断监测水泵的运行状态，包括水流量、运转时间、温度等信息。
如果发现水泵出现故障，控制系统会自动停止水泵的运行，避免出现重大故障。
4. 自动开关机：根据用户需求，多功能水泵控制阀可以自动实现水泵的开启和关闭。
例如，如果用户希望在特定时间段内使用水泵，控制系统可以根据预设时间自动开启和关闭水泵。
5. 维护提示：多功能水泵控制阀还具有检测和提示维护的功能。
当控制系统检测到水泵需要进行保养或更换零部件时，会发出提示信息，提醒用户进行维护。
总的来说，多功能水泵控制阀通过自动监测、调节和提示，实现了水泵的高效运行、节约能源和延长寿命的目的，使得水泵工作更加智能化和可靠化。
多功能水泵控制阀功能与用途
多功能水泵控制阀功能与用途多功能水泵控制阀由主阀和调节阀及接收系统组成，阀体采用直流式阀体，主阀控制室为膜片式或活塞式的双控制室构造，控制室比一般水力控制阀增加了一个，增加了对主阀的控制功能，实现了对水泵出口的缓慢开启、全开、缓闭、截止等多功能控制，实现了一个阀门、一次调节对水泵出口的多功能控制。
多功能水泵控制阀工作原理
当水泵起动起后，水压作用于主阀盘下面和控制室下腔，此压力使主阀开启，控制室上腔的水经过调节阀B缓缓排到出口端，主阀缓缓开启。
设定调节阀的开度可得到适宜地主阀开启速度。
当水泵停顿工作后，进口端水压迅速下降，在自重、弹簧压力作用下快速关闭大部分开度，防止了水倒流余下的开度由控制室上腔的水压和下腔水压结合作用下缓缓关闭，关闭速度减慢形成了缓冲，防止压力剧增。
设定调节阀A、B的开度和开度比可得到适宜的阀门启闭速度。
多功能水泵控制阀工作特点
1、防止水锤效果好，将缓开、止回速闭、缓闭等消除水锤的技术一体化，防止开泵不锤和停泵倒流与水锤对供水管路和水泵的损害。
2、操作方便，无需为阀门另配电控系统，阀门随水泵的开启与停顿自动并按顺序完成控制功能。
通过设定调节阀开度可得到适宜的控制参数。
3、阀体采用了全通道、直流式、流线型设计。
水力损失小，节能效果好。
多功能水泵控制阀功能与用途
本阀门安装在水泵出口端，顺序实现缓慢开启、全开、速闭、缓闭等功能。
用于高层建筑给水系统和其它给水系统的水泵出口管路上，防止和减弱水泵启闭时管线的水锤水击，防止水倒流保护水泵，维护管路平安。
多功能水泵控制阀
多功能水泵控制阀多功能水泵控制阀是一种用于调节和控制水泵工作的设备，可以根据不同的需求和工况来控制水泵的启停、流量和压力等参数。
它通过精确的控制原理和智能化的操作方式，为用户提供了更加方便和高效的水泵控制方案。
多功能水泵控制阀的核心部件是控制器，它采用了先进的微电脑控制技术，能够实时监测水泵的工作状态和参数，并通过自动化控制算法对水泵进行精确的控制调节。
控制器具有自动启停、定时启停、定时循环、压力控制等多种工作模式，可以根据用户的需求来选择合适的模式进行控制。
同时，控制器还具备报警功能，当水泵出现故障时能够及时发出警报并停止水泵的运行，有效避免了水泵因故障而造成的损坏和安全隐患。
多功能水泵控制阀还配备了各种传感器和检测设备，用于对水泵的流量、压力、温度等参数进行实时检测和监测。
通过这些传感器的数据反馈，控制器可以调节水泵的工作状态和参数，确保水泵始终在最佳的工作范围内运行，提高了水泵的效率和稳定性。
此外，多功能水泵控制阀还具有远程监控和操作功能，用户可以通过手机、电脑等终端设备远程控制和监测水泵的工作状态。
这样，即使用户不在现场，也能够及时了解水泵的运行情况，并进行相应的调节和控制，极大地方便了用户的使用和维护。
多功能水泵控制阀的应用场景非常广泛。
它可以应用于工业生产、农田灌溉、城市供水、污水处理等领域，满足不同领域对水泵控制的需求。
在工业生产中，多功能水泵控制阀可以根据生产工艺的要求，实现水泵的自动控制和调节，提高生产效率和产品质量。
在农田灌溉中，可以根据农作物的需水量和灌溉时间，精确控制水泵的启停和流量，节约用水并保证农作物的灌溉需求。
在城市供水和污水处理中，可以根据供水压力和水质要求，实时调节水泵的工作状态和参数，确保市民用水的质量和正常供应。
总之，多功能水泵控制阀是一种具有多种功能和智能化操作的水泵控制设备。
它通过精确的控制原理和智能化的操作方式，为用户提供了更加方便和高效的水泵控制方案。
多功能水泵控制阀
多功能水泵控制阀多功能水泵控制阀是一种具有多种功能和应用的水泵控制设备。
它通过对水泵的控制和监测，实现对水流的调节、保护和控制，从而能够适应不同的工作环境和需求。
下面我们将从其原理、功能、特点和应用等方面进行详细介绍。
多功能水泵控制阀的工作原理是基于现代电子技术和自动化控制技术的集成应用。
它通常由水泵启停控制、电压检测、电流检测、温度检测和故障保护等模块组成。
水泵启停控制模块可以实现对水泵的自动启动和停止，可以通过设定的启动电压和停止电压来控制水泵的启停。
电压检测模块可以监测水泵供电电压是否正常，当电压不稳定或低于设定值时，可以实现对水泵的停止和报警。
电流检测模块可以监测水泵的工作电流，当电流超过设定值或低于设定值时，可以实现对水泵的停止和报警。
温度检测模块可以监测水泵的工作温度，当温度超过设定值时，可以实现对水泵的停止和报警。
故障保护模块可以监测水泵的故障情况，如过载、短路、缺水、堵塞等，当发生故障时，可以实现对水泵的停止和报警。
多功能水泵控制阀具有多种功能和特点。
首先，它可以实现对水泵的智能控制和监测，可以根据不同的工作需求和环境要求，自动启停水泵，实现对水流的调节和保护。
其次，它可以实现对水泵的电压、电流、温度和故障等参数的监测，可以及时判断水泵是否正常工作，从而保证水泵的稳定运行和安全使用。
再次，它可以实现对水泵的故障保护和报警，可以及时发现和处理水泵的故障，防止故障扩大和损坏设备。
最后，多功能水泵控制阀还具有体积小、重量轻、操作简便、安装方便和成本低等特点。
多功能水泵控制阀的应用非常广泛。
首先，它适用于家庭、农田和工业等领域的水泵控制。
在家庭中，它可以用于水泵的自动供水和停水，可以实现对水压的调节和保护。
在农田中，它可以用于农田的灌溉和排涝，可以根据土壤湿度和需水量的变化，自动启停水泵，实现对水流的控制和调节。
在工业中，它可以用于工厂、矿山和建筑等场所的水泵控制，可以实现对水流的调节和保护，提高生产效率和设备的可靠性。
多功能水泵控制阀工作原理
多功能水泵控制阀工作原理
多功能水泵控制阀主要由控制电路、传感器、执行元件和工作部件组成。
其中，控制电路是多功能水泵控制阀的核心部件，负责接收传感器信号并进行处理，控制执行元件的开关状态。
传感器是用来感知水泵工作状态的元件，常见的有流量传感器、温度传感器等。
执行元件通常是电磁阀或蝶阀等，通过电信号的控制，打开或关闭管道上的水泵。
工作部件包括进水口、出水口、阀门和密封等，用于实现水泵的控制和防止泄漏。
当水泵需要启动时，控制电路会接收到传感器检测到的信号，判断出水泵的工作条件。
根据设定的参数，控制电路会发送信号给执行元件，使其开启，水泵开始工作。
在水泵运行过程中，控制电路会不断监测传感器的信号，如遇到异常情况（如过高的温度或流量不稳定等），会及时发出停泵信号，关闭执行元件，停止水泵工作。
此外，多功能水泵控制阀还可以根据不同的需求，实现自动或手动控制、定时开关等功能。
多功能水泵控制阀工作原理和构造及其安装调试
多功能水泵控制阀工作原理和构造及其安装调试一、多功能水泵控制阀工作原理(1)停泵状态，阀板在出口端及隔膜上腔静压作用下全部关闭。
(2)水泵启动时，水压从旁通管传入下腔，主阀板及缓闭阀板在进口端及下腔水压作用下缓慢开启。
(3)在进水端压力作用下，阀板上升到大开口状态，开口高度由流量决定。
(4)停泵瞬间，流量及压力突然降低，主阀板在重力作用下开始向下滑落。
(5)当流量接近于零时，主阀被关闭，主阀板上留有泄流孔以减弱水锤冲击力；主阀板上、下形成压力差，阀门出口水压从旁通管进入上腔推动膜片压板，使下腔水排入阀门进口，缓闭阀板开始缓闭。
(6)缓闭阀板关闭泄流孔，阀门回到停泵初始状态。
二、多功能水泵控制阀基本构造阀门的总体尺寸与普通逆止阀相当，由主阀和外装附件组成。
其中，主阀包括阀体、压板及膜片、大阀板、缓闭阀板、阀座、阀杆组件等部件。
缓闭阀板用阀杆组件与压板及膜片连接一起，膜片压紧在阀盖与膜片座之间，膜片的上下运动带动缓闭阀板上下升降。
阀杆穿过大阀板的中心孔，因之大阀板可以在的范围内沿阀杆滑动。
平时，大阀板在自重压紧在阀座上，使阀门处于关闭状态。
多功能水泵控制阀的外装附件安装在阀门膜片两侧与阀门进、出水管上，膜片的下腔与阀门进水侧的连接管上装设控制阀、过滤器和一只的逆止阀。
膜片的上腔与阀门的出水侧的连接管上只设过滤器和一只控制阀。
主阀内大阀板和缓闭阀板的运动和所处的位置决定了阀门工作状态的变化和启闭。
阀门的外装附件和管路随时把阀门前后的压力变化传递到阀门内由膜片分成的上腔和下腔，控制大阀板和缓闭阀板的运动，并可以通过调整附件改变大阀板与缓闭阀板的运行速度，使阀门的开启与缓闭时间处于规定的范围内。
三、多功能水泵控制阀安装在水泵多功能控制阀安装前，先应检查主阀是否完好，紧固件应无松动，附件是否齐全。
然后，方工认为按多功能控制阀的安装图进行安装。
要注意控制管路接入主阀的位置和管路上阀门的工作状态。
有逆止阀的一条控制管，一端接人膜片下腔，另一端接人阀的进水管。
多功能水泵控制阀理伦重量表
多功能水泵控制阀理伦重量表
【实用版】
目录
1.多功能水泵控制阀的概述
2.多功能水泵控制阀的工作原理
3.多功能水泵控制阀的种类
4.多功能水泵控制阀的安装与维护
5.多功能水泵控制阀在我国的发展现状及前景
正文
一、多功能水泵控制阀的概述
多功能水泵控制阀是一种能够对水泵进行自动控制和调节的设备，广泛应用于给排水系统、消防系统等。
它能够根据系统的需求，自动调节水泵的启停、转速等参数，实现水泵的高效、节能运行。
二、多功能水泵控制阀的工作原理
多功能水泵控制阀一般由控制器、执行器和传感器三部分组成。
传感器用于检测系统的水位、压力等参数，控制器根据传感器的反馈信号，通过执行器调整水泵的运行状态。
三、多功能水泵控制阀的种类
根据功能和应用场景的不同，多功能水泵控制阀主要有以下几种类型：
1.压力控制阀：根据系统压力变化，自动调节水泵的启停和转速。
2.流量控制阀：根据系统流量变化，自动调节水泵的启停和转速。
3.液位控制阀：根据系统液位变化，自动调节水泵的启停和转速。
4.温度控制阀：根据系统温度变化，自动调节水泵的启停和转速。
四、多功能水泵控制阀的安装与维护
多功能水泵控制阀的安装应根据产品说明书进行，一般要求安装在水泵的出口管道上。
在维护方面，应定期检查控制阀的运行状态，及时更换损坏的零部件。
五、多功能水泵控制阀在我国的发展现状及前景
随着我国经济的快速发展，多功能水泵控制阀在水利、建筑、消防等领域的应用越来越广泛。
目前，我国已经建立了一套完善的多功能水泵控制阀生产、检测和应用体系，产品性能和质量不断提高。
多功能水泵控制阀的工作原理
多功能水泵控制阀的工作原理# 多功能水泵控制阀的工作原理## 1. 引言嘿，你有没有想过，在那些大型的水利工程或者普通的家庭供水系统里，水是怎么按照人们的需求被精准控制的呢？这里面可就有一个很重要的“小能手”——多功能水泵控制阀。
今天啊，咱们就像拆解一个有趣的小玩具一样，把多功能水泵控制阀的工作原理一点一点搞清楚。
在这篇文章里，咱们会先从基础概念说起，然后深入讲讲它的运行机制，再看看它在日常生活和高级工业领域的应用，还会聊聊大家对它的常见误解，最后补充点相关知识。
那就让我们开始吧！## 2. 核心原理2.1基本概念与理论背景多功能水泵控制阀，简单来说，就是一种专门用来控制水泵工作状态下水流情况的阀门。
它的发展历程啊，其实是随着人们对水利工程要求越来越高而不断演进的。
最早的时候，人们只是简单地用普通阀门来控制水的流动，但是在水泵频繁启停或者复杂的供水排水系统里，普通阀门就有点力不从心了。
于是，聪明的工程师们就开始研发专门针对水泵运行特点的多功能阀门。
它的理论基础主要涉及到流体力学的一些知识。
流体力学嘛，就好比是研究水这种液体“脾气”的学问。
水在管道里流动的时候，它的压力、流速、流量之间是相互关联的。
多功能水泵控制阀就是利用这些关系，通过巧妙的设计来实现对水泵的各种控制功能。
比如说，它要能在水泵启动的时候，慢慢地让水流动起来，避免突然的大水流对管道和水泵造成冲击，就像你开车的时候不能一下子猛踩油门一样，得慢慢加速。
2.2运行机制与过程分析咱们来具体看看它是怎么工作的。
首先，当水泵开始启动的时候，多功能水泵控制阀会处于一种特殊的初始状态。
这个时候，阀门内部的结构就像一个很细心的守门员，它不会一下子让大量的水通过。
它里面有一些特殊的通道和装置，就好比是守门员的手和脚，慢慢地调整水的流量。
比如说，阀门里可能有一些限流孔或者可调节的挡板，它们会限制水的流速，让水只能一点一点地增加流量。
这就好比是在水龙头刚打开的时候，你把水流拧到最小，然后慢慢再调大。
多功能水泵控制阀工作原理和构造及其安装调试
多功能水泵控制阀工作原理和构造及其安装调试多功能水泵控制阀是一种能够自动控制水泵运行、保护其安全运行的设备，其主要作用是实现水泵的启停、自动调节运行电流、水泵的保护及故障报警等功能。
下文将详细介绍多功能水泵控制阀的工作原理、构造以及安装调试。
一、工作原理1.启停控制：通过对水泵的启停按钮或外部控制信号的输入，控制电源的通断，从而实现水泵的启停控制。
2.自动调压控制：通过对系统压力的监测，与设定压力进行比较，控制水泵的运行与停止，以保持系统压力在设定范围内。
3.过流保护：通过对水泵运行电流的监测，当电流超过额定值时，控制阀会自动切断水泵电源，从而保护水泵不被损坏。
4.缺水保护：通过对水泵进水管路的水位进行监测，当检测到水位低于设定值时，控制阀会自动停止水泵，避免因水泵空转而损坏。
5.远程监测与控制：通过与上位机或远程控制器的通信，实现对水泵的远程监测、控制和故障诊断等功能。
二、构造多功能水泵控制阀由控制器、触摸屏、传感器、电源模块、继电器及保护器件等构成。
其中，控制器是整个控制系统的核心部件，负责处理信号、控制水泵的运行和保护。
触摸屏用于人机交互，方便操作和参数调整；传感器用于监测水泵的运行状态、电流、压力等参数；电源模块用于为控制系统提供电源；继电器用于控制水泵启停和电流等；保护器件用于保护水泵运行安全，如短路、过流、过压保护等。
三、安装调试1.安装：首先确定安装位置，根据水泵与水源之间的管路连接水泵控制阀。
注意安装时要保持阀体与管路垂直，以避免阀门泄漏或不稳定。
2.连接电源：按照控制阀的电源输入要求，正确接线。
电源线必须符合规定要求，以确保电阻值适当。
3.连接水源管路：根据水泵控制阀的进出水口位置，连接水源管路并确保连接松紧适中。
4.连接传感器：根据控制阀的参数要求，连接相应的传感器，如电流传感器、压力传感器等。
5.设置参数：根据实际需求，通过触摸屏输入相应的参数，包括启停设定值、压力设定值等。
多功能水泵控制阀技术说明
多功能水泵控制阀技术性能说明一、用途多功能水泵控制阀安装在市政、建筑、钢铁、冶金、石油、石化、化工、煤气（天然气）、食品、医药、电站、核电、水利及灌溉等领域的取水、送水、潜水、污水泵房及石油、化工流体的输送系统中，与泵机联锁自动控制，一阀兼具电动阀、止回阀和水锤消除器三种设备的功能于一体，具有截止、节流、止回、消除水锤；故障少、关闭严密、消除水泵在停泵、事故停电或阀门关闭时可能发生的水锤时性能可靠等优点，能有效地提高供水安全可靠性，符合给排水工程设备机械化和自动化、远程控制的要求。
当水泵开启和停止时，利用阀门两端的介质及其压力差作为驱动介质和控制动力使阀门动作自动按水泵操作规程要求进行动作。
二、型号、规格、技术参数说明型号：JD745X-10技术参数：1、公称压力：；2、最低动作压力：￥3、适用介质：原水、污水、清水、循环输水、油品等4、介质温度：0～80℃；5、缓闭时间：3秒～120秒（可调节）；6、水锤峰值：≤倍水泵出口额定压力7、水泵最高反转速度：≤倍水泵额定转速。
"8、膜片疲劳弯曲：200万次无破损。
9、泄漏量为零。
10、阀门壳体强度实验压力：倍公称压力11、阀门密封实验压力：倍公称压力12、表面处理采用环氧树脂防腐涂料喷涂。
）阀门系统组成$@组成部件说明：~序号 零件名称 序号 零件名称 /1 阀体 8 主阀板座 2、阀杆9 膜片座 3 O 型密封圈(10膜片 4 膜片压板 a 、e￥控制阀 5 阀盖 b 过滤器% 6 缓闭阀板 c 微止回阀7~主阀板d 、f排空阀]设计和制造说明：1）、阀体：法兰与阀体整体铸成。
2）阀盖、膜片座（阀盖与膜片座、膜片座与阀体的连接型式采用法兰式。
膜片座与阀体的连接螺栓数量不少于4个。
阀盖与膜片座的法兰为圆形。
法兰密封面的型式采用突面式。
3）阀杆、缓闭阀板、主阀板缓闭阀板与阀杆连接紧固、可靠。
.缓闭阀板与主阀板的密封型式采用金属密封的型式。
主阀板与阀杆滑动灵活、可靠。
多功能水泵控制阀在停泵水锤中关闭过程模拟的探讨
１ 概 述
多功能水泵控制 阀是一 种近年来逐渐兴起 的新 型阀 门。通 过独特 的设计 ， 多功 能水泵控制 阀实现 了缓 开 ， 防止停 泵水锤 ， 止 回 ３个 目的， 因此被广泛地应用于水利 、 供水 、 电力 、 油等各 石 个领域。由于多功能水泵控制阀的结构及工作原理独特 ， 同于 不 传统的缓闭止回阀。所 以在停泵水 锤的数值模拟 中， 传统止 回阀 的关闭过程不能准确反映多功能水泵 控制阀的特性 ，如何 根据 多功能水泵控制阀 的物理特性 ，模 拟其合理的关 闭过程 是一个 值 得探讨 的问题 。
科 之 学 友
Ｆｎ ｆｉｅｍｅｓ ｒｄ ｅ ａ ｒ ｉ Ｓ ｎ Ａ ｔ ｅ ｏｃｃ ｕ
２８ ０Ｊ） ０￣ ９（ 国 ０－ ，６ Ｅ ２
多功 能水泵控 制 阀在 ห้องสมุดไป่ตู้停泵水锤 中关 闭过程模 拟 的探讨
高炜 杰
（ 太原理工大 学水利科学与工程学院 ，山西 太原 ００２ ） ３０ ４ 摘 要 ：文章从停泵水锤数值模拟的 角度 ， 分析 了多功能水泵控制 阀在停 泵水锤数值模拟 中如 何 模 拟 其 关 闭过 程 。 关键 词 ： 多功 能 水 泵控 制 阀 ； 阀关 闭 过程 ； 泵 水 锤 数 值模 拟 停 中图分类号 ：Ｔ ３ ． Ｈ１３２ 文献标识码 ：Ａ 文章 编号 ：１０ — １ ６２Ｏ ）６ ０ １ － ２ ｏ ０ ８ ３ （Ｏ ８２— ０ ６ ０
２ 多功能水 泵 控制 阀的 工作原 理
多功能水泵控制 阀的基本工作原理简要介绍如下 ： 在得 到停泵 指令 或断电停泵后 ， 阀前进水端压力骤 降 ， 主阀
板 与 阀 杆 滑 动 配 合 并 在 重 力 的作 用 下 迅 速 下 落 ，当 流 量 接 近 于 零 时主阀板关 闭以截住大部分水流 ，实现 闭来 限制水锤峰值 的
正规多功能水泵控制阀技术参数
正规多功能水泵控制阀技术参数水泵控制阀是一种用于控制水泵流量和压力的重要设备，它在工业生产中起着至关重要的作用。
正规多功能水泵控制阀技术参数是指这种控制阀具备的性能指标和功能特点。
下面我们将就正规多功能水泵控制阀技术参数进行详细介绍。
一、流量范围正规多功能水泵控制阀的流量范围是指它可以控制的水流量的变化范围。
在实际应用中，根据不同的工艺要求和管道系统的特点，需要控制不同范围的流量。
正规多功能水泵控制阀的流量范围通常是根据用户需求来设计和制造的。
二、调节精度正规多功能水泵控制阀的调节精度是指它能够达到的流量调节精度。
在工业生产过程中，精确的流量控制对产品质量和工艺稳定性具有重要意义。
正规多功能水泵控制阀的调节精度通常要求能够达到较高的水平。
三、压力范围正规多功能水泵控制阀的压力范围是指它能够承受的工作压力范围。
在不同的工业领域，水泵工作的压力可能会有所不同，因此正规多功能水泵控制阀的压力范围需要根据实际工作条件来确定。
四、控制方式正规多功能水泵控制阀的控制方式是指它所采用的控制方法。
目前常见的控制方式包括手动控制、电动控制、气动控制和液动控制等多种方式。
根据实际需要，正规多功能水泵控制阀可以选择不同的控制方式来实现自动化控制。
五、阀体材质正规多功能水泵控制阀的阀体材质是指它的主要材料成分。
阀体材质的选择直接影响到控制阀的耐腐蚀性能和使用寿命。
常见的阀体材质包括铸铁、碳钢、不锈钢等，用户在选择正规多功能水泵控制阀时需要根据介质性质和工作环境来确定最合适的材质。
六、防腐措施在某些特殊的工业场合，介质可能具有较强的腐蚀性，因此正规多功能水泵控制阀需要采取相应的防腐措施，以确保其长期稳定运行。
常见的防腐措施包括涂覆特殊防腐涂层、选用耐腐蚀材料等。
正规多功能水泵控制阀技术参数是非常重要的，用户在选择和使用正规多功能水泵控制阀时，需要充分考虑它的流量范围、调节精度、压力范围、控制方式、阀体材质和防腐措施等因素，以确保它能够满足实际工程需求，并具有稳定可靠的性能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
多功能水泵控制阀的原理及设计
今天为大家介绍一项国家发明授权专利——多功能水泵控制阀。
该专利由爱合肥瑞联阀门有限公司申请，并于2016年11月30日获得授权公告。
内容说明本发明涉及阀门技术领域，尤其涉及一种多功能水泵控制阀。
发明背景水泵控制阀就是水压控制的阀门，根据使用目的﹑功能及场所的不同可演变成遥控浮球阀﹑减压阀﹑缓闭止回阀和流量控制阀等。
比如现有技术中常见的缓闭止回阀，该阀门中的阀瓣启闭是由流体控制，在进水时，流体推开阀瓣并连通进水段和出水段；不进水时，阀瓣在自身重力或流体逆流的反推力下，阀瓣关闭进水段，阀瓣关闭避免过力撞击在进水段上并产生噪音，因此在阀体底部安装有缓冲装置，可以减轻阀瓣的撞击力，但是会影响阀瓣的密封性；或者如目前现有技术申请的（申请号为201120220005 .7 ）新型缓闭止回阀，该止回阀中在阀瓣上连接活塞杆，活塞杆上端连接至少两个缓冲装置，该结构所解决的问题是“在活塞杆带动阀板旋转时，有时由于驱动力过大，阀板与介质流道内壁碰撞会产生噪音，也容易破坏阀板与介质流道内壁之间的硬密封，从而影响缓闭止回阀的密封性能。
”
从上述的两个现有技术文件中来看，其结构所解决的都是阀瓣的缓冲问题，但是其结构存在一个很大的问题，由于止回阀的阀瓣的打开是靠流体推动的，因此阀瓣对流体起到很大的阻力，阀瓣无法转动至水平方向，阀瓣改变从进水段进入的流体方向，并使流体撞击在阀体的通道内壁，这不仅减小阀门的流量，而且流体对通道的撞击产生很大的噪音和震动，对阀体也是具有很大的损伤，特别是如上述第二个现有技术申请的（申请号为201120220005 .7 ）新型缓闭止回阀，该阀瓣的朝向进水口的端面是内凹形状，这种内凹形状增大了对流体的阻力。
然而就现有技术公开的止回阀，在阀瓣的启闭时，通道内产生巨大的水锤，虽然缓冲装置能缓慢开启或关闭阀瓣，减小水锤，但还是不可避免地产生较大的水锤和噪音。
发明内容本发明要解决上述现有技术存在的问题，提供一种多功能水泵控制阀，阀瓣打开的角度大，对流体产生的阻流小，同时也减小噪音和水锤。
