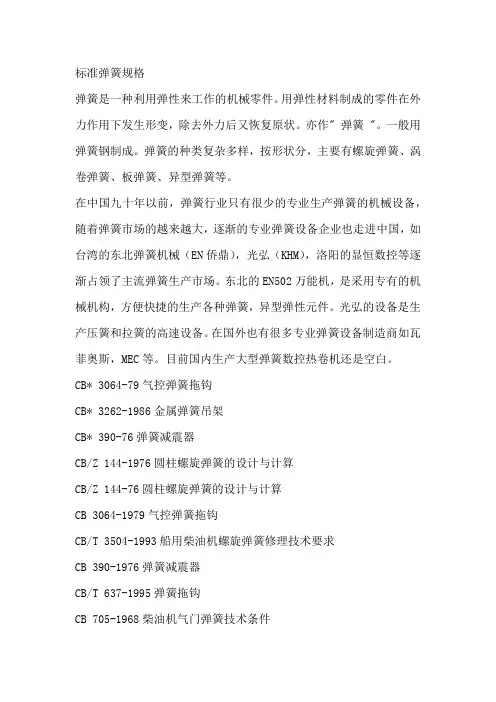

模具弹簧规格及参数

模具彈簧规格及参数

一.

令狐采学

二.彈簧功能

彈簧是模具中廣泛應用的彈性零件,主要用于卸料、壓料、推件和頂出等工作.根據荷重不同,共分五種不同顏色加以區分,易於判別和選用.

三.規格系列

1.彈簧外徑系

列:Φ6Φ8,Φ10,Φ12,Φ14,Φ16,Φ18,Φ20,Φ22,Φ25,Φ30,Φ35,

Φ40,Φ50等.

2.種類

3.彈簧長度：15<=L<=80MM時,每5MM為一個階;

80=

L>=100MM時,每25MM為一個階.

4.扁线彈簧最小直径6mm

5.彈簧內徑等于彈簧外徑的二分之一.

6.相同直径颜色的弹簧，不管自由长度是多长，压40％产生的力一样

结论：相同直径颜色的弹簧，自由长度越短，压缩1mm 产生的力越大

7.通常使用的最大壓縮比是彈簧使用30萬次的最大壓縮比.

汽车模具使用50萬次的最大壓縮比..

8.弹簧能压缩的长度=弹簧的自由长度x弹簧的压缩比例：Φ20绿色弹簧长度50mm，弹簧要求寿命30万次，弹簧能压缩多长？

50x24％=12(mm)

9.弹簧的长度=弹簧要压缩的长度÷弹簧的压缩比

例：弹簧要压缩20mm, 弹簧颜色为红色，弹簧要求寿

命50万次

要用多长的弹簧？

弹簧的长度=20÷28.8％+5MM=74.4 查表选用75MM长弹簧

一般选弹簧长度会加5mm的安全余量

10.弹簧要压缩的长度=活动板行程+3~5mm预压(常规

预压3mm)

11.弹簧模板孔的大小直径<20模板孔=D+1

直径>=20模板孔=D+2

四.選用原則

1.長度選擇一般保証:在開模狀態彈簧的預壓縮量等於

3~5(常规预压3mm,預壓縮量隨實際情況而定.);閉模狀態

彈簧壓縮量小於或等於最大壓縮量(最大壓縮量LA=彈

簧自由長L*最大壓縮比取值%).

2.模板压料，脱料板压料優先選用綠色或棕色（茶色，咖

啡色)彈簧;如果向上成形的下模压料，折弯脱料所需的

頂料力不很大時,可選用紅色,绿色彈簧，浮料用黄色，

圆线弹簧.

3.復合模外脫料板用紅色彈簧,內脫料板用綠色或棕色彈

簧.

4.活動定位銷一般選用Φ6頂料銷,配Φ10黃色彈簧和

M12止付螺絲.

Φ8頂料銷,配Φ12黃色彈簧和M14止付螺絲.

5.沖孔模和成形模用綠色或棕色（茶色，咖啡色)彈簧,如

有特殊需求時,由專案主管確定.

6.彈簧規格優先選用Φ30.在空間較小區域可考慮選用其

它規格(如Φ25,Φ20,Φ18,Φ16…...等).Φ25的内导柱用

Φ30的弹簧脱料

Φ20的内导柱用Φ25的弹簧脱料

五.排配原則

1.彈簧過孔中心到模板邊緣距離大於外徑D,與其他孔距

離保持實體壁厚大於5MM,空间不足时最少留2MM.

2.彈簧排列首先考慮受力重點部位,然後再考慮整個模具

受力均衡平穩.受力重點部位是指:復合模的內脫料板外

形和沖頭的周圍;沖孔模的沖頭周圍;成形模的折彎邊及

有抽成形的地方.

3.成形模采用氣墊結構時,下打板排配2~6個彈簧.下模座

上不沉孔,彈簧選用黃色或藍色即可.

六.五金零件需求表填寫範例

彈簧(顏色):D*L (D-彈簧外徑 L-自由長度)

例: 彈簧TH(綠): Φ20*70
