高压输电线路避雷器安装与更换带电作业自动化技术分析
高压输电线路避雷器安装与更换带电作业自动化技术分析摘要：本文主要研究的是高压输电线路中的避雷器安装及其更换带电作业过程中的自动化技术。
包括高压输电线路避雷器概述、高压输电线路避雷器安装及其更换带电作业自动化技术。
希望通过本次的分析，可以为高压输电线路中的避雷器自动化带电安装与更换作业提供一定参考。
关键词：高压输电线路；避雷器安装；避雷器更换；带电作业；自动化技术前言：对于高压输电线路而言，避雷器是一个至关重要的安全防护设备。
而在避雷器的带电安装与更换过程中，为充分满足其带电作业需求，相关单位与技术人员就需要深入研究其自动化技术，并结合实际情况，对此项技术加以合理应用。
通过这样的方式，才可以有效确保避雷器的带电安装及其更换效果，满足其实际应用需求。
一、高压输电线路避雷器概述在高压输电线路中，避雷器是一个非常关键的组成部分。
通过避雷器的合理设置与应用，可使高压输电线路免受户外雷电伤害，确保其安全稳定运行。
因此，在当前的高压输电线路中，避雷器已经得到了普遍应用，并发挥出了非常显著的应用优势。
就目前的高压输电线路来看，应用在其中的主要避雷器类型包括氧化锌避雷器、管型避雷器、阀型避雷器等。
不同避雷器适用条件、应用方法等也都会存在一定的差异性，所以实际应用中，电力单位与工作人员须根据实际情况来选择合理的避雷器装置，并做好其安装、运维和更换等工作，以此来保障其防雷保护效果，维持高压输电线路的良好运行[1]。
尤其是对于其带电安装与更换作业中的自动化安装技术，研究者与技术人员更是应该加大研究力度，使其在此项工作中得以良好应用。
二、高压输电线路避雷器安装及其更换带电作业自动化技术为提升高压输电线路中避雷器带电更换安装工作的自动化效果，本次特对其自动化技术进行了研究。
包括传统的避雷器人工安装技术、避雷器更换带电作业中应用的自动化工具、避雷器带电更换作业中的自动化安装操作以及绝缘措施等。
以下是对其安装与带电更换作业中的自动化技术应用所进行的分析。
高、低压避雷器操作规程及保养（四篇）
高、低压避雷器操作规程及保养高、低压避雷器是一种重要的电气设备，用于保护电力系统、通信系统及其他电气设备免受雷电冲击的损害。
正确的操作和保养高、低压避雷器对于延长其使用寿命、确保其正常运行具有重要意义。
下面是高、低压避雷器操作规程及保养的详细介绍。
一、高、低压避雷器操作规程1. 操作前的准备：（1）在进行操作之前，应当检查避雷器是否正常运行，避雷器表面是否有明显损坏或积尘，如有问题应及时处理。
（2）操作人员应具备相关的电气知识，熟悉高、低压避雷器的结构和工作原理，了解避雷器的安装位置及连接方式。
（3）在进行操作之前，应断开避雷器所在的电源，确保操作的安全性。
2. 高、低压避雷器的安装：（1）避雷器应安装在电力系统或通信系统的进入点，以最大限度地保护设备免受雷电冲击。
（2）避雷器的安装位置应选择在离设备较近的地方，避免过长的供电或通信线路，以减少损失。
（3）避雷器的安装应垂直安装，与地面保持一定的距离，避免接地导线的过长。
3. 高、低压避雷器的连接：（1）避雷器的连接应采用合适的连接方式，确保连接牢固可靠。
（2）在进行连接之前，应检查连接线路是否存在短路、接触不良等问题，如有问题应及时修复。
4. 高、低压避雷器的操作：（1）避雷器在正常运行时，保持工作灯亮；当受到雷电冲击时，工作灯瞬间熄灭，并有指示灯或报警装置发出声音报警。
（2）当避雷器工作灯熄灭时，应及时切断电源，检查避雷器是否正常，修复或更换故障的避雷器。
5. 高、低压避雷器的维护：（1）定期检查避雷器的外观是否完好无损，如有破损或者积尘应及时清理和维修。
（2）定期检查避雷器的接地导线是否良好连接，如有松动或腐蚀应及时处理。
（3）定期检查避雷器的工作灯是否正常，如存在灯泡烧坏或者无法亮起的情况应及时更换灯泡。
6. 高、低压避雷器的保护：（1）避雷器应进行防护措施，防止受到外界冲击导致避雷器受损。
（2）避雷器的连接线路应进行防护，避免遭受外界物质的腐蚀。

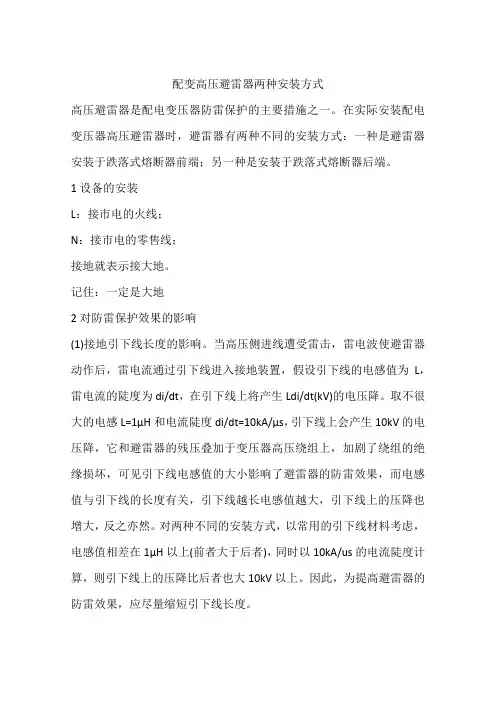

配变高压避雷器两种安装方式
配变高压避雷器两种安装方式高压避雷器是配电变压器防雷保护的主要措施之一。
在实际安装配电变压器高压避雷器时，避雷器有两种不同的安装方式：一种是避雷器安装于跌落式熔断器前端；另一种是安装于跌落式熔断器后端。
1设备的安装L：接市电的火线；N：接市电的零售线；接地就表示接大地。
记住：一定是大地2对防雷保护效果的影响(1)接地引下线长度的影响。
当高压侧进线遭受雷击，雷电波使避雷器动作后，雷电流通过引下线进入接地装置，假设引下线的电感值为L，雷电流的陡度为di/dt，在引下线上将产生Ldi/dt(kV)的电压降。
取不很大的电感L=1μH和电流陡度di/dt=10kA/μs，引下线上会产生10kV的电压降，它和避雷器的残压叠加于变压器高压绕组上，加剧了绕组的绝缘损坏，可见引下线电感值的大小影响了避雷器的防雷效果，而电感值与引下线的长度有关，引下线越长电感值越大，引下线上的压降也增大，反之亦然。
对两种不同的安装方式，以常用的引下线材料考虑，电感值相差在1μH以上(前者大于后者)，同时以10kA/us的电流陡度计算，则引下线上的压降比后者也大10kV以上。
因此，为提高避雷器的防雷效果，应尽量缩短引下线长度。
(2)避雷器与变压器距离的影响。
一般来说，采用避雷器保护变压器，只要避雷器的冲击放电电压及残压低于变压器的冲击耐压就行，但由于避雷器与变压器之间存在一段距离，设此距离为L，L的存在将影响避雷器的防雷效果。
假设侵入波为斜角度波at，由于变压器T点相当于开路式，根据波的全反射过程，利用网络分析法，可以得出变压器所受冲击电压的最大值为：Umax=Us+2aL/v式中Us-避雷器放电以后的残压，kVL-避雷器至变压器的距离，mv-行波速度，m/s以上忽略了工频电压的影响，当存在与来电波极性相反的工频电压幅值时，将使来电波幅值增加，使变压器首端所受的电压有所增加。
根据以上分析，避雷器与变压器之间的距离对防雷效果有影响，减小此距离亦可提高防雷效果。

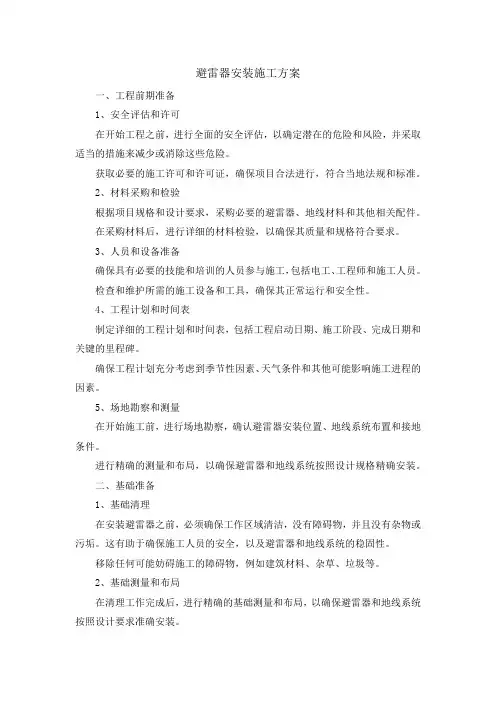

避雷器安装施工方案
避雷器安装施工方案一、工程前期准备1、安全评估和许可在开始工程之前，进行全面的安全评估，以确定潜在的危险和风险，并采取适当的措施来减少或消除这些危险。
获取必要的施工许可和许可证，确保项目合法进行，符合当地法规和标准。
2、材料采购和检验根据项目规格和设计要求，采购必要的避雷器、地线材料和其他相关配件。
在采购材料后，进行详细的材料检验，以确保其质量和规格符合要求。
3、人员和设备准备确保具有必要的技能和培训的人员参与施工，包括电工、工程师和施工人员。
检查和维护所需的施工设备和工具，确保其正常运行和安全性。
4、工程计划和时间表制定详细的工程计划和时间表，包括工程启动日期、施工阶段、完成日期和关键的里程碑。
确保工程计划充分考虑到季节性因素、天气条件和其他可能影响施工进程的因素。
5、场地勘察和测量在开始施工前，进行场地勘察，确认避雷器安装位置、地线系统布置和接地条件。
进行精确的测量和布局，以确保避雷器和地线系统按照设计规格精确安装。
二、基础准备1、基础清理在安装避雷器之前，必须确保工作区域清洁，没有障碍物，并且没有杂物或污垢。
这有助于确保施工人员的安全，以及避雷器和地线系统的稳固性。
移除任何可能妨碍施工的障碍物，例如建筑材料、杂草、垃圾等。
2、基础测量和布局在清理工作完成后，进行精确的基础测量和布局，以确保避雷器和地线系统按照设计要求准确安装。
使用测量工具，如测距仪、水平仪和铅锤，测量和标记避雷器的准确位置。
确保位置的高度、方向和间距与设计规格相符。
根据测量结果，在基础上进行标记，以指示避雷器、地线和接地设备的安装点。
三、杆塔或建筑物准备1、杆塔或建筑物的稳定性评估在开始安装避雷器之前，必须对杆塔或建筑物的结构进行评估，确保其稳定性和结构完整性。
这涉及到检查潜在的损坏或结构问题，如腐蚀、裂缝或杆塔倾斜。
如果发现任何结构问题，必须采取必要的修复措施，以确保杆塔或建筑物能够安全承受避雷器和地线系统的重量和风荷载。
避雷器安装施工作业指导书
避雷器安装施工作业指导书1 施工准备1.1劳动组织序号项目单位数量备注1 施工负责人人１全面负责2 吊车司机人 13 安列司机人 44 防护人 2 车站1人，现场1人5 安装人员人 4 安装和配合各2人1.2工机具材料序号名称规格单位数量备注1 安列（或汽车）组 1 安列由作业车、轨道吊、平板车和轨2 轨道吊（或汽吊）台 1道车组成3 作业凳0.9m 个 1 自制4 电工工具套7 安装人员人均1套5 钢丝刷把 16 尼龙吊带根 17 力矩扳手把 2 相应规格各1把8 梅花扳手把 2 相应规格各1把9 套筒扳手把 2 带相应规格套筒10 防护用具套 211 钢卷尺5m 把 212 安全帽顶9 人均1顶13 棕绳φ20 根 1 15m14 安全带条 215 脚扣副 216 水平尺把 11.3材料设备序号名称规格或型号单位数量备注1 避雷器按设计要求台若干按工程所需2 避雷器支架按支柱型号套若干按工程所需3 计数器按设计要求套若干按工程所需4 计数器引线铜缆套若干按工程所需5 计数器支架按支柱型号套若干按工程所需2 操作程序2.1 工艺流程图施工准备支架底座安装避雷器装置就位安装结束2.2操作方法2.2.1施工准备（1）应事先对避雷器外观检查合格后方可安装。
（2）根据安装计划，提前将避雷器及安装工具、安装支架、计数器、引线等一起装在安列平板车上（有条件用汽车吊安装的地方也可装在汽车上，用汽车运达安装支柱处，用汽车吊安装），并采取防止掉漆及机械损坏措施，检查核对铭牌和订购单上的详细内容是否与现场所需一致、外观及配件是否完整。
（3）提前向线路临管单位运输部门提报封闭要点施工计划。
施工前应将作业车停放在需作业区间的邻近车站。
（4）对安装作业人员进行技术交底和安装培训，使其清楚安装技术标准和安全注意事项。
作业人员应经考核，合格后方可上岗作业。
（5）清刷避雷器有电路通道连接表面，直到露出金属光泽；用干净的布擦掉覆盖的污物和金属屑；将无酸凡士林或润滑油涂在接触表面。
避雷器安装要求表
避雷器安装要求表
1. 避雷器类型
安装过程中，请根据需要选择适当的避雷器类型。
以下是常见的避雷器类型：
- 避雷器A：适用于低压电力系统。
- 避雷器B：适用于中压电力系统。
- 避雷器C：适用于高压电力系统。
2. 安装位置
避雷器的安装位置至关重要，请遵循以下要求：
- 避雷器应安装在电力系统设备的进出线位置。
- 避雷器应远离可燃物，并确保安装在防火墙外。
- 避雷器应安装在离地面高度不低于2米的位置，以防止人工碰撞。
3. 安装高度
安装避雷器的高度也是一个重要的考虑因素：
- 避雷器安装高度与设备高度应保持一致，以便更好地接地和导电。
- 避雷器顶部应至少高出设备顶部30cm，以便避免高温对避雷
器的影响。
4. 安装过程
在进行避雷器的安装时，请按照以下步骤进行：
1. 清洁安装位置，确保无灰尘或腐蚀物。
2. 严格按照设备和避雷器厂家提供的安装说明操作。
3. 确保避雷器的接线正确连接，并且紧固良好。
4. 检查避雷器的保护装置和接地装置是否正常运行。
5. 检测和维护
为确保避雷器的有效性和可靠性，请定期进行以下检测和维护：- 定期检查避雷器的外观是否有损坏或腐蚀。
- 定期检查避雷器的接线和连接螺栓是否紧固可靠。
- 定期检测避雷器的保护性能，并记录测试结果。
- 如遇避雷器故障或失效，务必及时更换。
以上是避雷器安装的要求表，请在安装过程中严格遵循上述要求。
如有任何疑问或需要进一步帮助，请随时与我们联系。
避雷针安装多少钱,避雷器安装价格与注意事项
避雷针安装多少钱，避雷器安装价格与注意事项避雷器安装价格与注意事项避雷针的价格由于用于的地方不同，价格也会有所差异，一般小家庭用的便宜一点的差不多几十块钱，但是一般避雷针大约要几百元，假如是工厂等大型场所，避雷针就差不多1000多块钱。
当然避雷针的价格也要依据当地不同的五金价格也有所不同。
那么安装避雷针需要多少钱？一般安装避雷针的价格是在15003000元之间不等，这同时也要看避雷针的牌子以及安装的高度。
避雷针安装避雷针安装方法及注意事项避雷针、引下线、接地体的安装，避雷针安装，引下线安装，接地体的安装。
一、避雷针的安装避雷针（接闪器）的安装重要包括避雷针的安装和避雷带（网）的安装。
（一）避雷针的安装安装注意事项：（1）建筑物上的避雷针和建筑物顶部的其他金属物体应连接成一个整体。
（2）不得在避雷针构架上架设低压线路或通讯线路。
避雷针安装（二）避雷带和避雷网的安装1.明装避雷带（网）安装适于安装在建筑物的屋脊、屋檐（坡屋顶）或屋顶边缘及女儿墙（平屋顶）等处。
（1）避雷带在屋面混凝土支座上的安装避雷带（网）的支座可以在建筑物屋面面层施工过程中现场浇制，也可以预制再砌牢或与屋面防水层进行固定。
（2）避雷带在女儿墙或天沟支架上的安装沿女儿墙安装时，应使用支架固定；并应尽量随结构施工预埋支架。
支架的支起高度不应小于150mm.当条件受限制时，应在墙体施工时预留不小于100mmx100mmx100mm 的孔洞，洞口的大小应里外一致。
首先埋设直线段两端的支架，然后拉通线埋设中心支架，其转弯处支架应距转弯中点0.250.5m.直线段支架水平间距为11.5m，垂直间距为1.52m，且支架间距应平均分布。
避雷带（网）在建筑物天沟上安装使用支架固定时，应随土建施工先设置好预埋件，支架与预埋件进行焊接固定。
（3）避雷带在屋脊或檐口支座、支架上安装使用混凝土支座或支架固定。
现场浇制支座，先将脊瓦敲去一角，使支座与脊瓦内的砂浆连成一体；支架固定时，需用电钻将脊瓦钻孔，再将支架插入孔内，用水泥砂浆填塞坚固。
35kv避雷器线路安装规范
竭诚为您提供优质文档/双击可除35kv避雷器线路安装规范篇一：35kV线路避雷器一、35kV线路避雷器概述35kV线路避雷器金属氧化避雷器是国际上90年代的高科技产品。
其采用了非线性伏-安特性十分优异的氧气锌电阻片，故而避雷器的徒坡，雷电波，操作波下的保护特性均比传统的碳化硅避雷器有了极大的改善。
特别是氧化锌电阻片具有良好的徒坡响应特性，对陡坡电压无迟延，操作残压低，没有放电分散性等优点。
从而克服了碳化硅避雷器所固有的因陡坡放电迟延而引起的陡坡放电电压高，操作波放电分散性大而导致操作波放电电压高等缺点，使得陡坡，操作波下的保护裕度大大地提高，而且在绝缘配合方面，能够作到陡坡，雷电波，操作波的保护裕度接近一致，从而对电力设备提供最佳的保护，进而提高了保护的可靠性。
氧化锌避雷器同时具有吸收雷电过电压，操作过电压和工频暂态过电压的能力。
35kV线路避雷器复合外套金属氧化锌避雷器是国际90年代的高科技产品。
采用整体硅橡胶模压成型，密封性能好，防爆性能优异，耐污秽免清洗，并能减少雾天湿闪发生，耐电蚀抗老化，体积小重量轻，耐碰撞，便于安装和维护。
是瓷套避雷器的更新换代产品。
二、35kV线路避雷器技术标准产品生产执行的标准为gb11032-2000（eqviec60099-4:1991）《交流无间隙金属氧化物避雷器》、jb/t8952-20xx《交流系统用复合外套无间隙金属氧化物避雷器》。
三、35kV线路避雷器使用环境1.环境温度为—40℃~+40℃；2.海拔高度不超过2000m；3.电源频率为48hz~62hz；4.最大风速不超过35m/s；5.地震裂度7度及以下地区。
长期施加的电压不超过其最高持续运行电压。
四、35kV线路避雷器产品特点1.体积小、重量轻，耐碰撞、运输无碰损失，安装灵活，特别适合在开关柜内使用；2.特殊结构，整体模压成型，无气隙、密封性能好，防潮防爆；3.爬电距离大，增水性好，耐污能力强，性能稳定，减少运行维护；4.独特配方的氧化锌电阻片，高容量，低泄露；5.实配直流参考电压、方波通流容量和大电流耐受能力都高于国家标准。
柱上开关安装避雷器的要求
河间市山石电器有限公司
HeJianShi rock electrical appliances Co., LTD
柱上开关安装避雷器的要求
高压柱上开关及隔离开关一般作为联络开关用，标准规定应在一侧或两侧装设避雷器(开关经常断开)，且避雷器引下接地线应与开关外壳(包括隔离开关底座)连接，这是为了保证开关对地绝缘只承受避雷器残压，而得到有效的保护。
但观察中发现，不少柱上开关两侧的高压避雷器接地线都是直接引入地下，未与开关外壳相连。
此时开关对地绝缘所承受的除避雷器残压外，还包括引线和接地装置电阻上的压降。
如接地引线电感为1.67μH/m，引线长10 m，雷电波波头2.5 μs，幅值5 kA，加上接地电阻上的压降，避雷器的残压取50 kV，则开关承受的电压为133.4 kV，已超过了开关的冲击绝缘水平75 kV，避雷器就起不到保护作用。
有些开关外壳虽有引下接地线，也是单独入地，即使共用一个接地装置，开关绝缘所承受的电压也高于残压。
单独柱上开关的接地装置，其接地电阻不应大于10Ω，这也是标准的规定，柱上开关的外壳，隔离开关闸刀的底座，以及旁边的绝缘子横担(金属)，应连在一起与避雷器的接地引下线相连，这样就使隔离开关支持绝缘子都能得
河间市山石电器有限公司
HeJianShi rock electrical appliances Co., LTD
到保护，防止雷击闪络，充分发挥避雷器的作用。
其连接线可采用Φ8 mm的圆钢或20 mm×3 mm的扁钢。
线路中所装设的高压无功补偿电容器也应加金属装氧化物避雷器，其接地引下线也应与电容器的外壳相连。
线路避雷器安装施工方案
一、工程概况1.1 工程背景随着我国电力系统的快速发展，特高压、超高压输电线路越来越多，雷电灾害对输电线路的安全稳定运行构成严重威胁。
为提高输电线路的防雷能力，确保电力系统安全稳定运行，本工程将对XX线路进行避雷器安装施工。
1.2 工程目标通过安装避雷器，降低雷击事故发生概率，提高输电线路的安全稳定性，确保电力系统安全可靠运行。
二、施工准备2.1 施工组织成立施工领导小组，负责施工过程中的组织协调、技术指导、质量监督等工作。
2.2 施工人员组织具备相关资质的施工人员，进行技术培训和安全教育，确保施工人员掌握施工技能和安全操作规程。
2.3 施工材料根据设计要求，准备足够的避雷器、接地线、接地体、绝缘子、支架等施工材料。
2.4 施工设备准备施工所需的工具、设备，如扳手、电焊机、切割机、测距仪等。
三、施工工艺3.1 施工步骤（1）现场勘查：对施工区域进行勘查，了解地形、地貌、线路情况等。
（2）材料准备：根据设计要求，准备所需的避雷器、接地线、接地体、绝缘子、支架等材料。
（3）设备调试：对施工设备进行调试，确保设备正常运行。
（4）施工安装：按照设计要求，进行避雷器、接地线、接地体、绝缘子、支架等安装。
（5）质量检查：对施工质量进行检查，确保达到设计要求。
（6）验收交付：完成施工后，进行验收交付。
3.2 施工要点（1）避雷器安装：按照设计要求，将避雷器安装在指定位置，确保安装牢固、接触良好。
（2）接地线安装：将接地线连接到避雷器、接地体，确保接地线连接牢固、接触良好。
（3）接地体安装：将接地体埋入地下，确保接地体埋深符合设计要求。
（4）绝缘子安装：将绝缘子安装在杆塔上，确保绝缘子安装牢固、接触良好。
（5）支架安装：将支架安装在杆塔上，确保支架安装牢固、接触良好。
四、质量控制4.1 施工质量标准按照设计要求和《输电线路施工及验收规范》进行施工，确保施工质量。
4.2 施工质量控制措施（1）加强施工人员培训，提高施工技能和安全意识。
500kV线路带电安装避雷器作业指导书
附件4：500kV线路带电安装避雷器作业指导书1. 适用范围本指导书适用于超高压输电公司交流500kV线路带电安装避雷器作业，适用于500kV线路边相安装线路避雷器且线路避雷器安装在导线下方的安装方式。
2. 规范性引用文件下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。
凡是注明日期的引用文件，其随后所有修改单或修订版本均不适用于本作业指导书，然而，鼓励根据本作业指导书达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注明日期的引用文件，其最新版本适用于本作业指导书。
GB 50233—2005 110～500kV架空电力线路施工及验收规范DL 409—1991 电业安全工作规程(电力线路部分) DL/T 741—2001 架空送电线路运行规程Q/CSG1 0005-2004 电气工作票技术规范(线路部分) DL/T 966-2005 送电线路带电作业技术导则国家电力公司1997.7 《带电作业管理制度》国家电力公司1997.10 《带电作业操作导则》3. 作业人员要求作业人员要求4. 作业人员组织作业人员组织5. 工具材料工具材料清单注：准备的检修工器具类型、数量及额定荷载应依据现场具体情况确定。
6. 技术措施1) 安装避雷器工作所需的绝缘传递绳（Φ12），应有足够的安全系数，发现异常或不满足要求者严禁使用。
2) 所使用的滑车额定荷载不得小于0.5T。
3) 工具和绝缘绳索到现场应用绝缘测试仪进行分段测量，其电阻值应不小于700MΩ。
4) 屏蔽服、导电鞋、带电袜必须完好无损，且屏蔽服最远端之间的电阻值不得大于20欧姆，导电鞋的电阻值不得大于500欧姆。
5) 检修记录应详细，当发现缺陷时，应详细记录其缺陷的塔号、部件、名称、数量。
6）主牵引绳在绞磨磨盘上缠绕不少于3圈。
7）绝缘绳索现场使用过程中必须保证干净整洁，受潮后必须经过除潮处理并经检验合格后方可使用。
8）安装避雷器时，先安装计数器及计数器引线，后进行避雷器挂装，避免人体被感应电击伤。
互感器、避雷器安装作业指导书
作业指导书工程名称：编号：作业项目名称：互感器、避雷器安装编制单位：批准：日期：审核：日期：编写：日期：出版日期：年月版次：第1版目录1.适用范围2.编制依据3.工程概况及工程量4.参加作业人员的资格和要求5.作业所需的机械及主要工器具6.作业前应做的准备工作及条件7.作业程序8.作业方法及质量标准9.工艺要求10.工序交接及成品保护11.安全措施12.文明施工13.安装技术记录1.适用范围适用于110kV互感器、避雷器的安装调整。
2.编制依据2.1《电气装置安装工程高压电器施工及验收规范》（GBJ147—90）2.2《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》（GBJ148-90）2.3《电气装置安装工程质量检验及评定规程 DL/T 5161.1-5161.17-2002》2.4《电力建设安全工作规程》（DL5009.1-92）3.工程概况及工程量3.1工程概况本期建设1*50000KVA变压器53.2工程量3.2.1 本作业指导书内容包括：互感器、避雷器的安装、调整。
3.2.2 主要工作量：4．参加作业人员的资格和要求4．1 作业人员安排：4．2 所有施工人员应经过施工培训，认真学习安全规程，并经过三级安全教育，考试合格。
4．3 施工组长要具备对该小组分项工程合理安排的能力，熟知与本小组施工项目相关的图纸，并及时备好本小组施工材料，对本小组的安装记录要及时审核并收缴至班组技术人员。
4．4 所有电气施工人员必须明确施工质量标准和工艺要求，掌握施工规范的技术要求，在组长的指导下认真施工，听从指挥，服从安排，并做好施工安装记录。
4．5 施工助手要具备电气专业的相关知识，能积极主动配合好组长工作，并注意安全。
5. 作业所需的机械及工器具：6. 作业前应做的准备工作及条件6.1 各种检查处理所需工具准备齐全，搬运到位，摆放整齐。
6.2 施工图纸已会审并交底。
6.3 施工场地照明要充足，临时用电符合安全要求。
配变高低压侧都要安装避雷器
根据多年来从事变电运行管理工作的经验表明。
农村电力系统的雷害事故约占整个电力系统全部雷害事故的80％以上，特别是山区更为严重，可达90％以上。
因此，农网改造中必须强调农村电力网的防雷保护工作，这样才能保证安全供电，提高农村电力网的供电可靠性。
1高压侧安装避霄器农村电力网改造过程中，对于配电变压器10kV侧应装设金属氧化物避雷器，要求越靠近变压器安装，保护效果越好，一般要求装设在跌落熔断器内侧。
必须使避雷器的残压小于配电变压器的耐压，才有效地对配电变压器起到保护作用。
避雷器的接地端点应直接接在配电变压器的金属外壳上。
不允许将避雷器经引下线自行独立接地。
这是因为避雷器的残压只有17kV～50kV。
即其冲击下的等值电阻不过为3．4Ω~10Ω。
但是一个独立接地的接地电阻可能为10Ω左右，农村山区甚至为更大，那么，当雷电流流过时电位可能比较高，若是避雷器独立接地，则这两者是叠加后再加到变压器上的，可能导致变压器绝缘损坏。
若是将避雷器接地端点直接接在变压器金属外壳上，则电位就不作用在变压器的绝缘上，于是变压器的绝缘就比较安全了。
但这时变压器金属外壳的电位将很高(等于IR)，可能发生由变压器金属外壳向低压侧的逆变电压，故此必须将低压侧的中性点也连接在变压器的金属外壳上。
这种接法叫三点(高压避雷器的接地端点、低压绕组的中性点、以及变压器的金属外壳)联合接地。
当变压器容量在100kVA及以上时，接地电阻应尽可能降低到4Ω以下；当变压器容量小于100kVA时，接地电阻达到10Ω以下即可。
当三点连接在一起接地时，高压侧落雷，避雷器放电时，变压器绝缘上所承受的即是避雷器的残压，而接地装置上的电压降并没有作用在变压器的绝缘上，这样对变压器保护是有利的，能减少高低压绕组间的高压绕组对变压器金属外壳之间发生绝缘击穿的危险。
为了防止变压器低压侧中性点电位瞬间升高对用户安全的影响，可以在靠近用户的地方加装辅助接地线(重复接地)。
避雷器安装技术方案
避雷器安装技术方案避雷器是一种非常重要的电气设备，可以保护电路和电力设备免受雷击的损害。
因此，避雷器的正确安装非常重要，下面将介绍一些避雷器安装技术方案。
一、避雷器安装位置1.高压侧避雷器：应安装在主变、母线、电缆终端等装置的高压侧。
2.低压侧避雷器：应安装在低压侧的进线柜或配电箱内。
3.接地避雷器：应安装在电缆终端、电缆隧道、输电线路、变电站等建筑物的金属结构内，靠近接地装置。
二、避雷器安装方法1.针对高压侧避雷器，应在高压缆头的电气绝缘外皮外缠绕绝缘纸或胶带，以避免避雷器表面污垢或手工划伤损坏绝缘。
2.避雷器应水平安装，并应确保安装在平整、垂直和无振动的表面上。
3.安装避雷器时应按照提供的安装方案进行安装，并应按其提供的电气要求连接避雷器，以确保避雷器良好地接地。
4.避雷器的接地应符合当地规定的标准，并应确保接地电阻小于10欧姆。
5.应采用铜制接地线将避雷器与地杆相连。
三、避雷器配合其他设备的安装1.在高压设备前，输入变压器和变电所安装避雷器，以保护电力设备。
2.在出口电缆头中安装避雷器，以保护同接地堆的移动式设备。
3.在送入熔化炉的电缆末端安装避雷器，以保护炉变向器和灌装机。
4.在船舶的供电和通信系统上安装避雷器，以保护人员和设备。
四、避雷器检查和维护1.检查避雷器的外部表面是否有损坏或污垢，必要时定期清洗。
2.定期检查避雷器是否有内部故障，应定期进行绝缘电阻测量。
3.如发现避雷器有内部故障，应及时更换损坏的避雷器。
如果有任何修理操作，必须遵守相关规定。
4.维护人员应对所有检查和维护操作进行适当的培训，以确保他们可以安全有效地进行操作。
总之，避雷器是非常重要的设备之一，可以保护电路和电力设备免受雷击的损害。
正确的安装和维护非常重要，因此必须按照相关的技术方案进行操作。
避雷器安装施工
避雷器安装施工1.避雷器安装作业流程图2.施工方法2.1避雷器本体组装：将计数器连接线的一边线鼻安装在避雷器本体的圆盘法兰上，另一边等待避雷器安装完成后与计数器连接。
组装方法及步骤（1）首先需在横担端部，0.65～0.8米左右安装安装弯板附件，实际距离根据安装避雷器两塔之间高度差，适度调整，（高度差大时取大值，小时取小值，确保夹板夹住，可靠）。
（2）从安装弯板到导线联接部件依次为：安装弯板→U型螺栓U1880→U型挂环U-7→绝缘底座→避雷器本体→碗头挂板WS-7→球头挂环QP-7→支撑绝缘子放电环→悬垂线夹→导线在导线上装悬垂线夹。
在距电杆绝缘子距离L1不小于0.5米有处的导线上安装悬垂线夹，需在钢芯铝绞线上缠铝包带。
（3）计数器的安装在安装夹板的计数器支撑板上安装计数器，计数器固定好后，将计数器连接线的另一边连接到计数器上。
（之前在组装避雷器本体时已经一边连接到避雷器上了）注：计数器安装螺栓计数器的包装箱内有。
2.2绝缘子放电间隙环组装：将上，下放电环与放电环夹板通过M8×35（两套）安装在绝缘子两端的金具上，按照图纸要求调整好两放电间隙环的距离（550±50mm）。
注意：不要将放电环的方向装反，并保证放电口对应。
2.3整体组装：将组装好的避雷器本体和绝缘子间隙，用WS-7球头挂板和QP-7球头挂环相连接。
保证各部位转动灵活。
3.检查（1）安装完后，测量避雷器本体高压端各金属件至接地体的绝缘距离保证大于1.5米。
（2）上放电环至线路导线的距离保证大于0.7米。
（3）上放电环至绝缘子悬垂串的距离保证大于0,7米。
安装使用说明书
500kV交流无间隙金属氧化物避雷器安装使用说明书明电舍(XX)电气工程XX1. 用途500kV电力系统用金属氧化物避雷器是用于保护500kV电力系统中电气设备免受大气过电压和操作过电压损害的电器。
产品执行标准：GB11032-2000?交流无间隙金属氧化物避雷器?。
2、使用条件1〕适用于户内、户外;2〕环境温度不高于+40℃，不低于-40℃;3〕太阳光最大辐射强度为1.1kW/m2;4〕海拔高度不超过2000m;5〕交流电源的频率不小于48 Hz，不高于62 Hz;6〕长期施加在避雷器端子间的工频电压不超过避雷器的持续运行电压;7〕地震烈度8度及以下地区;8〕最大风速不超过35m/s。
3. 型号说明Y 20 W 444 / 1063 W1W—防污型〔III级污秽〕W1—重防污型〔IV级污秽〕标称放电电流下的最大雷电残压峰值〔kV〕避雷器的额定电压有效值〔kV〕构造特性: W—无间隙C—串联间隙B—并联间隙标称放电电流(kA)产品型式代号：Y表示瓷绝缘外套金属氧化物避雷器4. 构造和优点500kV电力系统用金属氧化物避雷器由元件、绝缘底座及附件均压环构成，元件由芯体、瓷外套、端部密封构造及绝缘部件构成，芯体由非线性金属氧化物电阻片叠加组成。
避雷器具有良好的密封构造和可靠的压力释放装置。
金属氧化物避雷器电气、机械性能稳定，运行可靠。
具有保护特性好、无工频续流、陡波响应特性好、耐污性强、通流容量大、构造简单、便于维护等优点。
5. 工作原理避雷器的核心元件是金属氧化物电阻片，它具有优异的非线性电阻特性，在电力系统正常运行电压下呈现为高电阻，流过的电流很小，可视为绝缘体，而在过电压作用下，电阻片呈低电阻，使有害的过电压能量迅速通过避雷器泄放入大地，把过电压限制在与之并联的电气设备绝缘耐受水平以下，从而实现对电气设备的保护。
6. 主要性能注：防污型在型号后加注W、重防污型加注W1。
其他主要特性①持续电压下漏电流全电流(有效值) 2000μA以下阻性电流(峰值) 500μA以下②工频4mA参考电压不小于避雷器额定电压③O.75倍直流参考电压下漏电流 50μA以下④1.O5倍持续运行电压下局部放电量10pC以下无线电干扰电压 300μV以下⑤2ms方波通流容量 2000A 20次7. 验收、安装(1) 验收①安装产品前，翻开包装箱，检查随机文件(安装使用说明书、装箱单、产品合格证)是否齐全、正确。
110kV线路避雷器安装技术要求
110kV线路避雷器安装技术要求线路避雷器是用于保护输电线路绝缘子等免受雷电和操作等过电压损坏（或闪络）的保护电器。
线路避雷器正常运行于1. 环境温度不高于+45℃,不低于－40℃; 2. 不大于1.1kW/m 太阳光的辐射; 3. 海拨高度不超过1000m; 4. 电源频率不小于48Hz,不超过62Hz; 5. 长期施加在避雷器上的工频电压不超过避雷器的持续运行电压; 6. 地震烈度7度及以下地区; 7. 最大风速不超过40m/s。
各种类型避雷器安装方法：1.带支撑绝缘间隙避雷器：1)地面作业人员用绳吊上避雷器固件，选择合适位置安装。
2)在杆塔横担适当位置上把槽钢支架用螺栓紧固，若在塔内安装不能满足各项安装距离的情况下，根据实际，可把支架伸出铁塔外安装。
3)避雷器上端直接挂于槽钢支架上，避雷器外串间隙电极下端通过引流线与系统高压导线相连接。
根据安装实际情况，可选用垂直或倾斜安装。
避雷器与杆塔、拉线距离不小于1米；避雷器绝缘子低压端均压环与线路绝缘子的最小距离与不小于0.7米；避雷器串悬垂线夹与线路悬垂线夹的距离不小于0.75米。
4)按避雷器本体、W-7B、U-7、Q-7、支撑间隙绝缘子、W-7B的次序地面组装好避雷器并吊到塔上安装，调整悬垂线夹及槽钢支架满足上述距离要求，不满足时加金具直至满足为止。
5)紧固悬垂线夹的螺丝。
2.纯空气间隙避雷器：1)避雷器用安装槽钢支架伸出。
2)避雷器安装在离开绝缘子串0.8米距离，导线的正上方。
3)避雷器的弧形电极中心与导线相重合且成垂直90度。
4)调整调节块使空气放电间隙环与导线距离为0.45米～0.48米。
3.无间隙线路避雷器：1)无间隙线路避雷器适合安装在线路的始端或终端。
若在塔内安装不能满足各项安装距离的情况下，根据实际，可把支架伸出铁塔外安装。
2)保证避雷器所带脱离装置动作后的安全距离。
注意事项：1)将环形间隙安装在绝缘子上时，应注意保证上下两个间隙的开口方向一致，并根据塔形及导线排列方式确定开口的朝向。
配电线路更换10KV避雷器(跌落开关)标准化作业指导书
编号：SM/X07-001
更换10KV避雷器（跌落开关）
标准化作业指导书
编制单位：审批单位：
编写：生技部：
审核：安监部：
批准：总工（副总）：
作业负责人：
计划作业日期年月日时至年月日时
实际作业日期年月日时至年月日时
1 适用范围
本作业指导书用于 更换10KV 避雷器（跌落开关） 工作。
2 引用标准
国家电网安监[2005]83号 电力安全工作规程（变电站和发电厂电气部分） 国家电网安监[2005]83号 电力安全工作规程（电力线路部分） 国家电网安监[2005]145号 电力生产事故调查规程
国家电网总[2003]407号 安全生产工作规定
《国家电网公司电力建设安全工作规程》（架空电力线路部分）（试行） 2.6 DL/T572-1995《电力变压器运行规程》
3 标准化作业流程图
4、勘察单
5、工序、工艺卡（一）
更换10KV避雷器（跌落开关）标准化作业指导书
工序、工艺卡（二）
6、工器具、材料准备
工器具指导卡
确认人：
材料指导卡
7、执行情况评估表
指导书执行情况评估表。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高压避雷器安装
对于配电变压器10kV侧应装设金属氧化物避雷器，要求越靠近变压器安装，保护效果越好，一般要求装设在跌落熔断器内侧。
必须使避雷器的残压小于配电变压器的耐压，才能有效地对配电变压器起到保护作用。
避雷器的接地端点应直接接在配电变压器的金属外壳上。
不允许将避雷器经引下线自行独立接地。
这是因为避雷器的残压只有17kV～50kV。
即其冲击下的等值电阻不过为3．4&Omega~10&Omega。
但是一个独立接地的接地电阻可能为10&Omega左右，农村山区甚至为更大，那么，当雷电流流过时电位可能比较高，若是避雷器独立接地，则这两者是叠加后再加到变压器上的，可能导致变压器绝缘损坏。
若是将避雷器接地端点直接接在变压器金属外壳上，则电位就不作用在变压器的绝缘上，于是变压器的绝缘就比较安全了。
但这时变压器金属外壳的电位将很高(等于IR)，可能发生由变压器金属外壳向低压侧的逆变电压，故此必须将低压侧的中性点也连接在变压器的金属外壳上。
这种接法叫三点(高压避雷器的接地端点、低压绕组的中性点、以及变压器的金属外壳)联合接地。
当变压器容量在100kVA及以上时，接地电阻应尽可能降低到4&Omega以下；当变压器容量小于100kVA 时，接地电阻达到10&Omega以下即可。
当三点连接在一起接地时，高压侧落雷，避雷器放电时，变压器绝缘上所承受的即是避雷器的残压，而接地装置上的电压降并没有作用在变压器的绝缘上，这样对变压器保护是有利的，能减少高低压绕组间的高压绕组对变压器金属外
壳之间发生绝缘击穿的危险。
为了防止变压器低压侧中性点电位瞬间升高对用户安全的影响，可以在靠近用户的地方加装辅助接地线(重复接地)。
这样保护的变压器在运行中还会有一些雷害事故。
这是由于一般配电变压器未在低压侧装设低压避雷器的缘故，这时不仅会发生低压侧的损坏，也会发生高压侧的损坏。
其损坏机理有三：
(1)雷直击低压线路或低压线路遭受感应雷，使低压侧绝缘损坏。
(2)低压侧受雷击使高压侧绝缘损坏，这是因为此时通过电磁耦合，在高压侧绕组也会出现与变压器变比成正比的过电压(正变换过程)，由于高压侧绝缘的裕度比低压侧小，所以可能造成高压侧绝缘损坏。
(3)雷直击高压线路或高压线路遭受感应雷，此时避雷器动作，在接地电阻上产生压降。
这一压降将作用在低压侧中性点上，而低压侧出线，此时相当于经导线波阻接地，因此接地线上产生的高电位的绝大部分都加在低压侧出线上了。
