配变高压避雷器的两种安装方法
配变高压避雷器两种安装方式
配变高压避雷器两种安装方式高压避雷器是配电变压器防雷保护的主要措施之一。
在实际安装配电变压器高压避雷器时，避雷器有两种不同的安装方式：一种是避雷器安装于跌落式熔断器前端；另一种是安装于跌落式熔断器后端。
1设备的安装L：接市电的火线；N：接市电的零售线；接地就表示接大地。
记住：一定是大地2对防雷保护效果的影响(1)接地引下线长度的影响。
当高压侧进线遭受雷击，雷电波使避雷器动作后，雷电流通过引下线进入接地装置，假设引下线的电感值为L，雷电流的陡度为di/dt，在引下线上将产生Ldi/dt(kV)的电压降。
取不很大的电感L=1μH和电流陡度di/dt=10kA/μs，引下线上会产生10kV的电压降，它和避雷器的残压叠加于变压器高压绕组上，加剧了绕组的绝缘损坏，可见引下线电感值的大小影响了避雷器的防雷效果，而电感值与引下线的长度有关，引下线越长电感值越大，引下线上的压降也增大，反之亦然。
对两种不同的安装方式，以常用的引下线材料考虑，电感值相差在1μH以上(前者大于后者)，同时以10kA/us的电流陡度计算，则引下线上的压降比后者也大10kV以上。
因此，为提高避雷器的防雷效果，应尽量缩短引下线长度。
(2)避雷器与变压器距离的影响。
一般来说，采用避雷器保护变压器，只要避雷器的冲击放电电压及残压低于变压器的冲击耐压就行，但由于避雷器与变压器之间存在一段距离，设此距离为L，L的存在将影响避雷器的防雷效果。
假设侵入波为斜角度波at，由于变压器T点相当于开路式，根据波的全反射过程，利用网络分析法，可以得出变压器所受冲击电压的最大值为：Umax=Us+2aL/v式中Us-避雷器放电以后的残压，kVL-避雷器至变压器的距离，mv-行波速度，m/s以上忽略了工频电压的影响，当存在与来电波极性相反的工频电压幅值时，将使来电波幅值增加，使变压器首端所受的电压有所增加。
根据以上分析，避雷器与变压器之间的距离对防雷效果有影响，减小此距离亦可提高防雷效果。
10kV供配电线路防雷接地工程的施工方法
10kV供配电线路防雷接地工程的施工方法摘要：雷击属于严重的自然灾害，从现阶段的数据来看，10kV供配电线路的雷害事故发生频率还是相当高的，对于国家配电网的供电可靠性和电网的安全造成了相当严重威胁的同时，也对人们的日常生产生活带来了很多的不利影响。
在此种情况下，就需要对10kV供配电线路的防雷保护措施进行不断的研究，从而提升10kV供配电线路的耐雷水平。
关键词：防雷接地；10kV供配电线路；施工雷电是引起10kV供配电线路安全问题的重要因素，尤其是在雷雨频发的季节，雷电引起的电网安全问题会给人们的生命安全和财产安全带来直接损害，防雷接地工程是保护高压电网安全、稳定、可靠运行的重要工程。
本文针对10kV供配电线路的防雷接地工程，分析了架空地线、避雷器与接地电阻这三种供配电电路常用的防雷措施，然后重点讨论了人工接地体、自然接地体、接地干线和避雷针等防雷装置的施工技术。
1、10kV供配电线路常用防雷措施1.1架空地线架空地线是一种保护架空供配电线路的防雷装置，架设于供配电线路下面，是供配电线路结构的重要构成，又可称为避雷线。
架空地线的安装可以减低雷害事故的发生概率，保证线路的安全运行。
在安装霹雷针较困难的较大区域，比如占地面积广阔的（超）高压变电所，架空地线是一种重要的防雷措施。
此外，特殊改进过的架空地线可用作通信用途，即兼任通信电缆的作用，具备防雷、通信两用的功能。
1.2接地电阻接地电阻是指电流从接地装置导入大地，再经由大地向远方或者其他接地体时，所产生的电阻。
此电阻值由接地线的电阻、接触电阻、两接地体之间的大地电阻构成。
大地电阻率、接地体的外形及其入土深度等均是影响接地电阻值大小的因素。
接地电阻可用于建筑物的防雷接地。
1.3避雷器避雷器是一种用于变电站保护设备的防雷装置，当雷电来临时，强大的冲击电流作用于避雷器，避雷器首先放电，将雷电对地短接，使雷电的电压幅值在设备的可承受范围内，从而避免瞬间过压的危害。
浅析配电变压器的防雷保护 陈修涵
浅析配电变压器的防雷保护陈修涵发表时间：2020-03-10T13:30:18.157Z 来源：《中国电业》2019年20期作者：陈修涵[导读] 变压器设备在运行的过程中，主要是利用电磁感应原理来改变电压装置摘要：由于我国电力工程建设的不断推进，其安全性不断提高的同时，也为人们提供了更加高质量的电力供应服务。
不过，在电力工程建设时，因为种种因素的影响，经常会出现在运作过程中遭受雷击产生故障的现象，根据调查得知，造成这一现象的主要原因便是配电系统的防雷设计效果不足，技术滞后而且设计疏漏太多。
所以，为了能够保证电力系统能够更加安全的运作，则必须要在防雷接地设计时，针对防雷接地技术方面入手。
关键词：配电变压器；防雷保护；优化措施中图分类号：TM405文献标识码：A引言变压器设备在运行的过程中，主要是利用电磁感应原理来改变电压装置，是通过线圈和磁芯来构成的一个设备，在运行过程中主要是进行电压的转换，可以对电流进行改变，还可以维持电压的稳定。
因此，要想保障电力系统的运行安全，就要对变压器设备的运行进行维护工作，确保设备的运行安全。
在进行设备维修的过程中，还需要根据维修经验，结合设备的实际故障情况，对维修技术进行改善和优化，才能更好的对设备运行过程中存在的故障问题进行排查。
1雷击现象对电力配电系统的危害雷击作为一种常见的自然现象，当大气中出现大量正负两种电荷的雷云时，若是两种不同电荷的雷云相互接触，或是距离过近，以及雷云和地面凸出建筑或物体接近时，这时候便会在物体和雷云之间产生强烈的反应，进而导致一种气体性放点情况，这便是雷电。
自然界经常出现的雷击形式主要有感应雷、直击雷和雷电侵入波等。
若是动物或人遭受雷击，那么会造成严重的伤亡现象，而若是电力配电系统以及设备遭受雷击，那么会瞬间造成高压冲击，破坏设备和配电系统的绝缘层，造成短路甚至是爆炸等危险事件，同时也会导致大范围停电现象，对人们的用电稳定性带来不利的影响。
避雷器的安装与接地 图文 民熔
避雷器的安装与接地避雷器的介绍民熔氧化锌避雷器简称MOA，主要运用在电力系统中的过压保护，在正常状态下运行时，氧化锌避雷器处于绝缘状态，当受到大电压冲击时，避雷器中的阀门变成低阻状态或击穿。
能够很快的将运行电路中的过电压能量释放掉，氧化锌避雷器过电压是可以恢复的。
氧化锌避雷器介绍民熔民熔氧化锌避雷器HY5WS-17/50氧化锌避雷器10KV高压配电型 A级复合避雷器产品型号: HY5WS- 17/50 额定电压: 17KV产品名称:氧化锌避雷器直流参考电压: 25KV持续运行电压: 13.6KV 方波通流容量: 100A防波冲击电流: 57.5KV(下残压) 大电流冲击耐受: 65KA操作冲击电流: 38.5KV(下残压)注:高压危险!进行任何工作都必须先切断电流，严重遵守操作规程执行各种既定的制度慎防触电与火灾事故。
使用环境:a.海拔高度不超过2000米;b.环境温度:最高不高于+40C- -40C;C.周围环境相对湿度:平均值不大于85%;d.地震强度不超过8级;e.安装场所:无火灾、易燃、易爆、严重污秽、化学腐蚀及剧烈震动场所。
体积小、重量轻，耐碰撞运输无碰损失，安装灵活特别适合在开关柜内使用民熔 HY5WZ-17/45高压氧化锌避雷器10KV电站型金属氧化锌避雷器民熔 35KV高压避雷器HY5WZ-51/134户外电站型氧化锌避雷器复合型避雷器的安装位置①安装在变压器中性点接地系统中大电流接地系统中的中性点不接地变压器，为防止因断路器非同期操作，线路非全相断线，或因继电保护的原因造成中性点不接地的孤立系统带单相接地运行时，应将变压器保护间隙与避雷器并接。
中性点接有消弧线圈的变压器，如有单相进线运行的可能，也应在中性点装设避雷器。
②安装在配电变压器高压侧配电变压器高压侧应安装避雷器，其与配变并联，上端接线路，下端接地。
另外在《架空配电线路设计技术规程》的规定，避雷器装置应尽量靠近变压器安装。

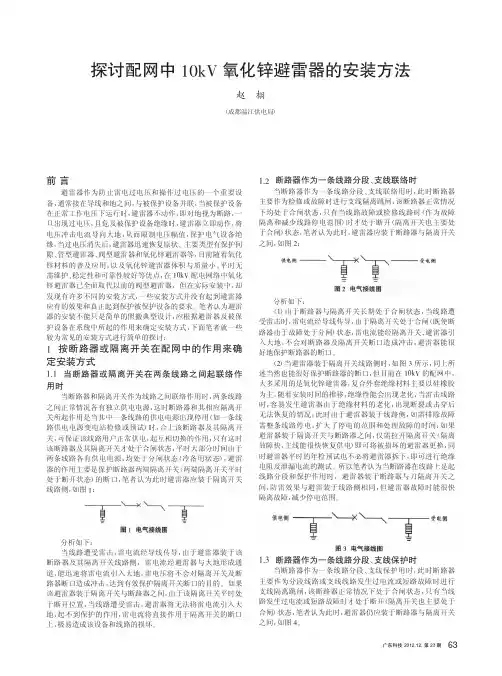

配网中10kV氧化锌避雷器的安装方法
2.1 避雷器作为 10kV 配网线路变电站外防雷电侵Байду номын сангаас 波保护用时
此时避雷器作为防雷电流侵入波对变电站内设备进行保 护，普通安装如图 5：
般仅为 0.001s，保险丝的热稳定一般不会由于雷电流通过时造 成保险丝熔断，跌落保险断开，雷电压加于跌落保险上端口造 成上端口损坏的情况）。
1 按断路器或隔离开关在配网中的作用来确 定安装方式
1.1 当断路器或隔离开关在两条线路之间起联络作 用时
当断路器和隔离开关作为线路之间联络作用时，两条线路 之间正常情况各有独立供电电源，这时断路器和其相应隔离开 关所起作用是当其中一条线路的供电电源出现停用（如一条线 路供电电源变电站检修或预试）时，合上该断路器及其隔离开 关，可保证该线路用户正常供电，起互相切换的作用，只有这时 该断路器及其隔离开关才处于合闸状态，平时大部分时间由于 两条线路各有供电电源，均处于分闸状态（冷备用状态），避雷 器的作用主要是保护断路器两端隔离开关（两端隔离开关平时 处于断开状态）的断口，笔者认为此时避雷器应装于隔离开关 线路侧，如图 1：
63 广东科技 2012.12. 第 23 期
电力建设
分析如下：当该线路支线遭受雷击或发生短路故障时，该 断路器跳闸隔离故障，但隔离开关仍处于合闸状态，即使此时 该线路再次遭受雷击，由于避雷器装于断路器与隔离开关之 间，避雷器仍可起到保护断路器断口的目的。且避雷器试验及 更换也较装于线路侧更方便快捷。
当避雷器装于图 7 时，原因分析同装于分支线路，虽然能 节约部分安装材料（节约横担），但当避雷器发生故障时，更换 时必须整条线路停电，是非常不经济的。同时对于 10W 避雷器 的安装，越靠近变压器安装效果越好（避雷器的残压小于变压 器的耐压，才能起到保护变压器的作用）。

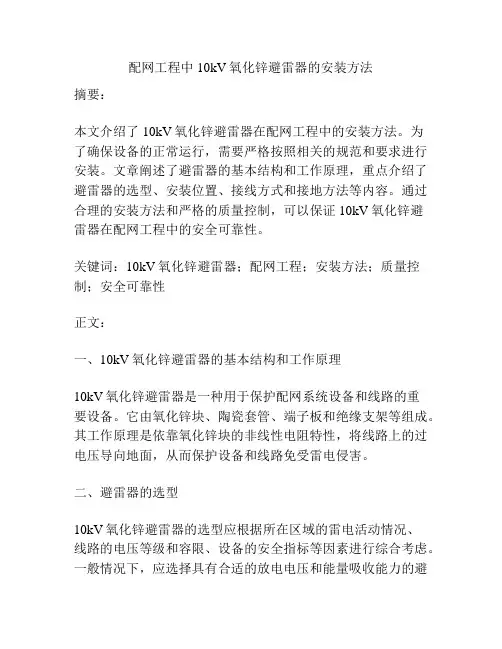

配网工程中10kV氧化锌避雷器的安装方法
配网工程中10kV氧化锌避雷器的安装方法摘要：本文介绍了10kV氧化锌避雷器在配网工程中的安装方法。
为了确保设备的正常运行，需要严格按照相关的规范和要求进行安装。
文章阐述了避雷器的基本结构和工作原理，重点介绍了避雷器的选型、安装位置、接线方式和接地方法等内容。
通过合理的安装方法和严格的质量控制，可以保证10kV氧化锌避雷器在配网工程中的安全可靠性。
关键词：10kV氧化锌避雷器；配网工程；安装方法；质量控制；安全可靠性正文：一、10kV氧化锌避雷器的基本结构和工作原理10kV氧化锌避雷器是一种用于保护配网系统设备和线路的重要设备。
它由氧化锌块、陶瓷套管、端子板和绝缘支架等组成。
其工作原理是依靠氧化锌块的非线性电阻特性，将线路上的过电压导向地面，从而保护设备和线路免受雷电侵害。
二、避雷器的选型10kV氧化锌避雷器的选型应根据所在区域的雷电活动情况、线路的电压等级和容限、设备的安全指标等因素进行综合考虑。
一般情况下，应选择具有合适的放电电压和能量吸收能力的避雷器，以保证其良好的防雷性能。
三、避雷器的安装位置避雷器的安装位置对于其防雷效果具有至关重要的影响。
一般情况下，避雷器应安装在设备输入端、输出端和中间的隔离开关之间，以最大限度地防止设备和线路受到雷电侵害。
四、避雷器的接线方式避雷器的接线方式应根据其安装位置和线路特性进行选择。
一般情况下，避雷器的接线应采用无铅线或导体绝缘层，以保证电气接触的可靠性和安全性。
五、避雷器的接地方法避雷器的接地方法应遵循国家有关规定和标准，采用可靠的接地电阻，并注意接地电阻的均匀性和稳定性，以保证其可靠地将过电压导向地面。
六、质量控制为了保证10kV氧化锌避雷器在配网工程中的安全可靠性，需进行严格的质量控制。
安装现场应符合相关规定和要求，各部件的材料和配件应符合产品标准和技术要求。
并进行现场验收和检测，确保设备的质量和可靠性。
七、结论在配网工程中安装10kV氧化锌避雷器是保护设备和线路免受雷电侵害的重要措施。
避雷器的安装
22 电源避雷器安装方法及要求电源避雷器为并联安装，安装位置为卫星教学收视点教室内的配电盘或闸刀开关（断路器） 处的后端， 用四套 M8的塑料膨胀和配套的自攻螺钉固定于墙面上。
安装尺寸（ 70×180）与电源避雷器上相应安装孔在墙面配钻。
电源避雷器火线为红色，零线为蓝色，截面积为 BVR6mm 多股铜导线，地线为黄绿相间色，截面积为 BVR10mm 多股铜导线，接线长度≤ 500mm ，若受条件限制达不到≤ 500mm 的标准可适当延长， 但应遵循接线尽量短的原则，转角应大于 90 度（是弧形角而不是直角）。
电源避雷器连线一端直接牢靠压接于电源避雷器的接线端子。
接地线接于独立接地网或与校方提供的三相电源中的地线相接。
安装注意事项：安装电源避雷器时，应该首先将地线系统连接牢靠后再连接其他线路。
安装时必须断开电源，严禁带电操作；连接导线必须符合要求。
防雷器无需特别维护，只需定期检查其连接是否松动，工作状态指示灯是否正常。
当工作状态指示灯发绿光时，表示防雷器工作正常。
发红光时，表示防雷器已有器件损坏，防雷效果变差，必须立即更换。
天馈避雷器安装要求在功分器或卫星接收机输入端口加上天馈避雷器，预防雷电流感应损坏设备。
天馈避雷器安装，一定要注意输入端IN 和输出端OUT不要接反，否则，将严重影响避雷效果，甚至影响设备正常工作。
避雷器的输入端（螺栓）是相对雷电波的传播方向而言，即馈线输入端，而避雷器的输出端（螺母）接被保护设备（卫星接收机或功分器）。
天馈避雷器串接安装在接收设备端口上，在功分器或卫星接收机接口处用标准FL10 接口连接，连接时必须将螺纹拧紧到位，保证可靠连接，不影响通信。
配变高低压侧都要安装避雷器
根据多年来从事变电运行管理工作的经验表明。
农村电力系统的雷害事故约占整个电力系统全部雷害事故的80％以上，特别是山区更为严重，可达90％以上。
因此，农网改造中必须强调农村电力网的防雷保护工作，这样才能保证安全供电，提高农村电力网的供电可靠性。
1高压侧安装避霄器农村电力网改造过程中，对于配电变压器10kV侧应装设金属氧化物避雷器，要求越靠近变压器安装，保护效果越好，一般要求装设在跌落熔断器内侧。
必须使避雷器的残压小于配电变压器的耐压，才有效地对配电变压器起到保护作用。
避雷器的接地端点应直接接在配电变压器的金属外壳上。
不允许将避雷器经引下线自行独立接地。
这是因为避雷器的残压只有17kV～50kV。
即其冲击下的等值电阻不过为3．4Ω~10Ω。
但是一个独立接地的接地电阻可能为10Ω左右，农村山区甚至为更大，那么，当雷电流流过时电位可能比较高，若是避雷器独立接地，则这两者是叠加后再加到变压器上的，可能导致变压器绝缘损坏。
若是将避雷器接地端点直接接在变压器金属外壳上，则电位就不作用在变压器的绝缘上，于是变压器的绝缘就比较安全了。
但这时变压器金属外壳的电位将很高(等于IR)，可能发生由变压器金属外壳向低压侧的逆变电压，故此必须将低压侧的中性点也连接在变压器的金属外壳上。
这种接法叫三点(高压避雷器的接地端点、低压绕组的中性点、以及变压器的金属外壳)联合接地。
当变压器容量在100kVA及以上时，接地电阻应尽可能降低到4Ω以下；当变压器容量小于100kVA时，接地电阻达到10Ω以下即可。
当三点连接在一起接地时，高压侧落雷，避雷器放电时，变压器绝缘上所承受的即是避雷器的残压，而接地装置上的电压降并没有作用在变压器的绝缘上，这样对变压器保护是有利的，能减少高低压绕组间的高压绕组对变压器金属外壳之间发生绝缘击穿的危险。
为了防止变压器低压侧中性点电位瞬间升高对用户安全的影响，可以在靠近用户的地方加装辅助接地线(重复接地)。
避雷器安装技术方案
避雷器安装技术方案避雷器是一种非常重要的电气设备，可以保护电路和电力设备免受雷击的损害。
因此，避雷器的正确安装非常重要，下面将介绍一些避雷器安装技术方案。
一、避雷器安装位置1.高压侧避雷器：应安装在主变、母线、电缆终端等装置的高压侧。
2.低压侧避雷器：应安装在低压侧的进线柜或配电箱内。
3.接地避雷器：应安装在电缆终端、电缆隧道、输电线路、变电站等建筑物的金属结构内，靠近接地装置。
二、避雷器安装方法1.针对高压侧避雷器，应在高压缆头的电气绝缘外皮外缠绕绝缘纸或胶带，以避免避雷器表面污垢或手工划伤损坏绝缘。
2.避雷器应水平安装，并应确保安装在平整、垂直和无振动的表面上。
3.安装避雷器时应按照提供的安装方案进行安装，并应按其提供的电气要求连接避雷器，以确保避雷器良好地接地。
4.避雷器的接地应符合当地规定的标准，并应确保接地电阻小于10欧姆。
5.应采用铜制接地线将避雷器与地杆相连。
三、避雷器配合其他设备的安装1.在高压设备前，输入变压器和变电所安装避雷器，以保护电力设备。
2.在出口电缆头中安装避雷器，以保护同接地堆的移动式设备。
3.在送入熔化炉的电缆末端安装避雷器，以保护炉变向器和灌装机。
4.在船舶的供电和通信系统上安装避雷器，以保护人员和设备。
四、避雷器检查和维护1.检查避雷器的外部表面是否有损坏或污垢，必要时定期清洗。
2.定期检查避雷器是否有内部故障，应定期进行绝缘电阻测量。
3.如发现避雷器有内部故障，应及时更换损坏的避雷器。
如果有任何修理操作，必须遵守相关规定。
4.维护人员应对所有检查和维护操作进行适当的培训，以确保他们可以安全有效地进行操作。
总之，避雷器是非常重要的设备之一，可以保护电路和电力设备免受雷击的损害。
正确的安装和维护非常重要，因此必须按照相关的技术方案进行操作。
避雷器的安装
电源避雷器安装方法及要求电源避雷器为并联安装，安装位置为卫星教学收视点教室内的配电盘或闸刀开关（断路器）处的后端，用四套M8的塑料膨胀和配套的自攻螺钉固定于墙面上。
安装尺寸（70×180）与电源避雷器上相应安装孔在墙面配钻。
电源避雷器火线为红色，零线为蓝色，截面积为BVR6mm2多股铜导线，地线为黄绿相间色，截面积为BVR10mm2多股铜导线，接线长度≤500mm，若受条件限制达不到≤500mm的标准可适当延长，但应遵循接线尽量短的原则，转角应大于90度（是弧形角而不是直角）。
电源避雷器连线一端直接牢靠压接于电源避雷器的接线端子。
接地线接于独立接地网或与校方提供的三相电源中的地线相接。
安装注意事项：安装电源避雷器时，应该首先将地线系统连接牢靠后再连接其他线路。
安装时必须断开电源，严禁带电操作；连接导线必须符合要求。
防雷器无需特别维护，只需定期检查其连接是否松动，工作状态指示灯是否正常。
当工作状态指示灯发绿光时，表示防雷器工作正常。
发红光时，表示防雷器已有器件损坏，防雷效果变差，必须立即更换。
天馈避雷器安装要求在功分器或卫星接收机输入端口加上天馈避雷器，预防雷电流感应损坏设备。
天馈避雷器安装，一定要注意输入端IN和输出端OUT不要接反，否则，将严重影响避雷效果，甚至影响设备正常工作。
避雷器的输入端（螺栓）是相对雷电波的传播方向而言，即馈线输入端，而避雷器的输出端（螺母）接被保护设备（卫星接收机或功分器）。
天馈避雷器串接安装在接收设备端口上，在功分器或卫星接收机接口处用标准FL10接口连接，连接时必须将螺纹拧紧到位，保证可靠连接，不影响通信。
接地地线为黄绿相间色，截面积为BVR10mm2多股铜导线，接线长度≤500mm，若受条件限制达不到≤500mm的标准可适当延长，但应遵循接线尽量短的原则，一端直接牢靠压接于天馈避雷器的接线端子。
接地线接于独立接地网或与校方提供的三相电源中的地线相接。
天馈避雷器应装在室内。
避雷器的安装方法和步骤,爆炸的原因分析
避雷器的安装方法和步骤,爆炸的原因分析河间市山石电器有限公司避雷器在一定的使用环境中会产生一定的质量和性能问题，出现一定的额故障，很难正常的运行，根据现场爆炸情况和抽样试验结果看，避雷器产生爆炸的原因主要有下面三条原因:1、避雷器的质量问题：在摇运避雷器时内部有响声，这是瓷套与间隙和阀片的几何尺寸配合不当，压紧弹簧松动，因此在运输、搬动和安装过程中造成间隙错位，从而使工频放电电压发生变化和灭弧能力降低，当避雷器在接近灭弧电压下运行，将产生的强烈的电晕，使电极腐蚀，这又引起工频放电电压降低，使避雷器遭受雷击后不能熄弧而爆炸。
2、避雷器表面脏污的影响从多次发生爆炸的避雷器安装地点看，大都处于水泥厂、碳素厂周围，在厂家附近的空气含有大量灰尘，因而使避雷器表面脏污。
当避雷器表面严重脏污时，不仅会发生沿面放电，而且有可能引起接地故障; 况且使避雷器电压不均匀分布，致使放电电压和恢复电压发生变化，影响电气性能，从而使避雷器遭雷击时不能熄弧，严重时致使避雷器爆炸。
第一页河间市山石电器有限公司3、阀片受潮的影响FS-10型避雷器所用阀片非线性系数较小(2≈0.2)，当阀片受潮后使避雷器的恢复电压大于其灭弧电压，这使在雷击后第一个半波内间隙中的电弧已熄灭，但在后续的恢复电压作用下重燃，工频续流再度出现，连续多次重燃使阀片烧坏，引起避雷器爆炸。
避雷器在使用中就会产生重要的质量和性能问题，很难再一定的时间中保证良好的性能和功能，在出现故障时要严格控制。
避雷器的安装步骤大致如下:1、检查须安装的避雷器(技术参数) 是否与设计一致。
2 、固定避雷器安装位置;3、对照GB50343规范检查连接线截面积是否符合要求;4 、先连接避雷器地线，再接“N”线，最后接“火”线。
5、检查连线是否牢靠。
第二页。
电源避雷器安装方法及要求
梁平县教委教仪电教站
二○○七年十一月
接地
接地体
焊接加防锈漆(或涂黄油)
A、需提前在安装位置浇筑水泥基座，规格尺寸400mm×400mm×600mm（长X宽X高）并预埋地脚螺栓，或用膨胀螺丝。
B、安装避雷针，避雷针底座固定在预先设置的预制水泥基座，避雷针塔杆底座与水泥基座用地脚螺栓（或用膨胀螺丝）可靠联结。
C、避雷针接地线必须与接地棒可靠连接，接地线为黄绿相间色，截面积BVR25mm2多股铜导线
电源避雷器安装方法及要求
电源避雷器为并联安装，安装位置为卫星教学收视点教室内的配电盘或闸刀开关（断路器）处的后端，用四套M8的塑料膨胀和配套的自攻螺钉固定于墙面上。安装尺寸（70×180）与电源避雷器上相应安装孔在墙面配钻。
电源避雷器火线为红色，零线为蓝色，截面积为BVR6mm2多股铜导线，地线为黄绿相间色，截面积为BVR10mm2多股铜导线，接线长度≤500mm，若受条件限制达不到≤500mm的标准可适当延长，但应遵循接线尽量短的原则，
INCLUDEPICTURE "/UpFiles/20071030160021714.jpg" \* MERGEFORMATINET
降低接地电阻的技术措施
由于农村中小学远程教育工程项目，点多、面广，每一个地方的地形、土质不一样，土壤电阻率不同，接地电阻又无法准确测定。所以必须采取降低接地电阻的技术措施 ，这样可以增加接地极的泄流面积，降低接地极的表面与其接触士壤之间的接触电阻，从而达到降低电阻的目的。
地线为黄绿相间色，截面积为BVR10mm2多股铜导线，接线长度≤500mm，若受条件限制达不到≤500mm的标准可适当延长，但应遵循接线尽量短的原则，一端直接牢靠压接于天馈避雷器的接线端子。接地线接于独立接地网或与校方提供的三相电源中的地线相接。
变压器侧如何正确加装氧化锌避雷器
变压器侧如何正确加装氧化锌避雷器在农村电气建设过程中发现有些配电台区的接地是将变压器和氧化锌避雷器分开接地，常常将氧化锌避雷器的接地线直接接地，这样一来，氧化锌避雷器，变压器中性点和变压器外壳没有连一起。
正确的做法是采用氧化锌避雷器接地线与变压器低压侧中性点以及变压器外壳连接在一起的接地方式方法。
这样在当雷电入侵变压器时，高压绕组对变压器外壳等仅是氧化锌避雷器的残压，变压器压绕组与低压绕组，高压绕组对变外壳的绝缘才不会被击穿。
氧化锌避雷器应尽靠近变压器安装，应昼缩短接地引下线。
但有人认为氧化锌避雷器安装位置远近无所谓，不会影响运行安全，这种想法是不正确的。
如果氧化锌避雷器安装位置距配电变压器过远，将造成成氧化锌避雷器引下线过长，电感较大。
受到雷击时，雷电流在接地引下线上产生的压降和氧化锌避雷器残压一作用在配电变压器上，将配电变压器绝缘击穿，导致配电变压器损坏。
如果氧化锌避雷器安装位置距配电变压器过近，一则是氧化锌避雷器爆炸损坏变压器瓷套管，二则是不能保证检修时满足《电业安全工作规程》中规定的安全距离，危及人身安全。
一般认为氧化锌避雷器的安装位置距变压器端盖应大于0.5米，小于0.4米，距熔丝应大于0.7米目前大多人只重视在配变的高压侧装设氧化锌避雷器，而忽视低压侧也需装设氧化锌避雷器的问题，尤其是在多雷地区，更应该在低压侧装设氧化锌避雷器向大地泄放很大的雷电流时，在接地装置上产生电压阡，此电压经配变外壳同进作用在低压侧绕组的中性点，而绕组通过低压线路的波阻抗接地。
因此，低压侧绕组中流过雷电流，它使高压侧绕组按变比感应出很高的电势，即“反变换”电势。
电势力与高压侧绕组的雷电侵入波电压叠加，会使高压侧绕组中性点电位变得很高击穿中性点附近的绝缘。
如果低压侧装了氧化锌避雷器，当高压侧氧化锌避雷器放电，接地装置上电位升高到一定值时，则低压侧氧化锌避雷器就会放电，使低压侧绕组出线端电位与其中性点及外壳的电位减小，就能消除或减小“反变换”电势。
配电箱避雷器安装方法
配电箱避雷器安装方法一、引言配电箱避雷器是一种用于保护电力系统设备免受雷电影响的重要装置。
合理安装避雷器能够有效地降低电力系统的雷击风险，提高设备的安全性和可靠性。
本文将介绍配电箱避雷器的安装方法。
二、选择避雷器类型根据实际情况选择避雷器的类型，常见的避雷器有放电终端避雷器、负荷中性避雷器和合成避雷器等。
根据不同场景需求选择适合的避雷器。
三、测量余压和电压谐波在安装避雷器之前，首先需要进行电力系统的测量工作。
测量余压可以帮助我们确定合适的避雷器等级。
另外，还需要对电压谐波进行测量，以了解电力系统的谐波情况。
四、查看电力系统结构图查看电力系统结构图可以了解系统的线路、设备和接地情况。
根据电力系统的结构确定避雷器的安装位置以及接地方式。
五、安装避雷器1. 确定避雷器的安装位置。
一般情况下，避雷器应安装在电力系统的进线端或分支线路的起始位置。
根据实际情况选择合适的位置，安装多个避雷器时应均匀分布。
2. 确定避雷器的接地方式。
根据电力系统的接地方式选择合适的接地方式。
常见的接地方式有直接接地和间接接地两种。
直接接地时，避雷器的接地引线应连接到电力系统的地网上；间接接地时，避雷器的接地引线应连接到接地引下线上。
3. 连接避雷器。
将避雷器的引下线与电力系统的线路进行连接，接线时应注意保持电力系统的绝缘性能，并确保接线可靠。
4. 对避雷器进行测试。
在安装完避雷器后，应进行测试以确认其工作状态正常。
测试目的是验证避雷器的性能和可靠性。
六、配电箱避雷器的维护为了保证避雷器的有效运行，需要定期进行维护工作。
维护内容包括定期检查避雷器的绝缘性能、清理避雷器表面的污垢、检查避雷器引下线是否连接良好等。
如发现避雷器出现异常情况，应及时更换或修理。
七、总结配电箱避雷器的安装是电力系统保护的关键环节。
通过正确选择避雷器类型、测量电力系统参数、查看系统结构图、合理安装避雷器以及定期进行维护，可以实现对电力系统设备的保护，提高系统的安全性和可靠性。
35kV输电线路防雷措施
35kV输电线路防雷措施发布时间：2022-12-06T03:18:28.784Z 来源：《福光技术》2022年23期作者：何璇[导读] 如今，随着我国气候的不断变化，输电线路遭受雷电灾害时有发生，严重威胁着我国电网运行的安全性和可靠性。
雷击是导致线路跳闸并引起灾害的主要原因，甚至严重的时候会顺着电线传播而破坏变电所。
因此，我们应该采取有效的措施，避免输电线路遭受雷击。
遵义供电局贵州省遵义市 563000摘要：如今，随着我国气候的不断变化，输电线路遭受雷电灾害时有发生，严重威胁着我国电网运行的安全性和可靠性。
雷击是导致线路跳闸并引起灾害的主要原因，甚至严重的时候会顺着电线传播而破坏变电所。
因此，我们应该采取有效的措施，避免输电线路遭受雷击。
为了避免上述的现象发生，我们通常采用的主要防雷措施有：有效的降低杆塔接地电阻；在输电线路上增设避雷线；加装一定数量的耦合地线；进一步提高输电线路的绝缘水平等。
但是有些问题还是未能找到有效的解决办法，例如遇到土壤电阻率较高时或绕击雷对输电线路的影响等。
为此，这就需要我们采取更加有效的方法来提高输电线路的耐雷水平，减少可能出现的雷击跳闸率。
如今，在输电系统中应用范围最广的是在输电线路的两端或易雷击段安装避雷器，这种防雷技术在我国已经开始日趋完善。
关键词：输电线路；防雷；措施1输电线路遭受雷击的原因及所造成的损坏 1.1输电线路遭受雷击的原因输电线路遭受雷击是由于大气的过电压通过输电线路的杆塔形成一定的放电通道，最终导致输电线路的绝缘层被雷电击穿，该过电压又称大气过电压，可以分为两类，即感应过电压和直接过电压。
感应过电压是由于雷击能量较大，当大气中的雷电击到输电线路附近的地面上，线路中的三根导线因感应而产生较高的电压，该类过电压的电压幅值通常为300~400kA，可以有效的击穿空气间隙大概60~80cm，容易使一些线杆出现闪络事故。
直接过电压是由于输电线路直接遭受雷击，并且危害到设备绝缘的电压，该类过电压会引起很大的雷电流，有时可以达到几十甚至几百千安，对输电设备产生较大的破坏。
避雷器的安装
避雷器1. 应安装在靠近配电变压器侧金属氧化物避雷器(MOA）在正常工作时与配变并联，上端接线路，下端接地。
当线路出现过电压时，此时的配变将承受过电压通过避雷器、引线和接地装置时产生的三部分压降，称作残压。
在这三部分过电压中，避雷器上的残压与其自身性能有关，其残压值是一定的。
接地装置上的残压可以通过使接地引下线接至配变外壳，然后再和接地装置相连的方式加以消除。
对与如何减小引线上的残压就成为保护配变的关键所在。
引线的阻抗与通过的电流频率有关，频率越高，导线的电感越强，阻抗越大。
从U=IR可知，要减小引线上的残压，就得缩小引线阻抗，而减小引线阻抗的可行方法是缩短MOA距配变的距2. 配变低压侧也应安装如果配变低压侧没有安装MOA，当高压侧避雷器向大地泄放雷电流时，在接地装置上就产生压降，该压降通过配变外壳同时作用在低压侧绕组的中性点处。
因此低压侧绕组中流过的雷电流将使高压侧绕组按变比感应出很高的电势（可达1000kv ），该电势将与高压侧绕组的雷电压叠加，造成高压侧绕组中性点电位升高，击穿中性点附近的绝缘。
如果低压侧安装了MOA，当高压侧MOA放电使接地装置的电位升高到一定值时，低压侧MOA开始放电，使低压侧绕组出线端与其中性点及外壳的电位差减小，这样就能消除或减小“反变换”电势的影响。
3. MOA接地线应接至配变外壳MOA的接地线应直接与配电变压器外壳连接，然后外壳再与大地连接。
那种将避雷器的接地线直接与大地连接，然后再从接地桩子上另引一根接地线至变压器外壳的作法是错误的。
另外，避雷器的接地线要尽可能缩短，以降低残压。
4. 严格按照规程要求定期检修试验定期对MOA进行绝缘电阻测量和泄露电流测试，一旦发现MOA绝。
配电系统的防雷措施
（一）架空裸导线防雷
1、装设避雷线保护： 架空线路安装避雷线，沿线及设备均可 得到保护。由于线路绝缘薄弱，耐雷水平 低，所以10kV架空线路一般不装避雷线 （可以装设进线段保护），但特殊地段需 装避雷线时，混凝土电杆都要按设计要求 做接地处理。
2、装设避雷器保护： 对于10kV裸导线，采用避雷器进行防 雷保护的成本高，施工很不方便，目前基 本上是一些雷电活动频繁的线段安装避雷 器，同时按照要求做好杆塔的接地。但电 杆上装设柱上开关或电缆头时，均需要装 设避雷器来保护，设备的金属外壳和避雷 器共同接地。
1、配电网一般靠变电站出线侧和配电变压器高压侧 的避雷器保护，线路中缺少避雷线保护而易受雷 击，即使这些避雷器动作，较高的雷电过电压也 会使线路绝缘子击穿放电。目前6～10 kV电网所 用避雷器（包括新型氧化锌或老式碳化硅的、带 或不带间隙的）较杂，其额定电压、动作电压及 其残压差异较大。而配电网又极易由雷电过电压 引发弧光接地过电压(可达3.5 倍系统最大运行电 压，系统最大运行电压约为额定电压的1.05～1.1 倍；最高时可达到额定电压的1.15倍）和铁磁谐 振过电压(可达3倍最高运行电压)，经常导致避雷 器爆炸。另外还有些避雷器因质量差而在运行中 受潮，或间隙动作后不能可靠熄弧而爆炸，造成 电网接地短路事故。
2、电网中避雷器接地存在较多问题： ①受场所限制。相当多配电型避雷器接地电 阻超标(达上百欧姆)； ②接地引下线损坏。引下线有些用带绝缘外 皮的铝线，内部折断不易发现，两端头连 接头易氧化锈蚀；还有些在埋入土中与接 地体连接处产生电化学腐蚀甚至断裂(这在 环境污秽场所中较为严重)，使避雷器等防 雷设备形同虚设。
这种接地法的目的： 一旦线路落雷时，避雷器放电，雷电流 经集中接地体流入大地的同时，有一部分 雷电流沿电缆金属外皮流入变电站内接地 网，这样在电缆外皮产生螺旋形磁场，相 当于增加电缆的电感使波阻抗加大，因此， 经电缆芯线侵入变电站的截断雷电波很快 衰减，使波幅和陡度都有所减小，有利于 保护变压器的安全。
避雷器怎么安装
防雷器也可以叫做避雷器，所谓的电源防雷器就是专门用来防雷的装备。
我们都知道，现在是科技发达的电子信息科技时代，人们使用的电器，各种高科技设备也是越来越多。
那么久存在了安全隐患，尤其是在多雨季节，此时也是雷雨交加的时候。
而有了电源防雷器就可以解决这个问题了。
那么避雷器怎么接线?下面就跟大家分下电源防雷器安装方法及避雷器安装示意图，希望能够给大家提供帮助。
一、电源防雷器简介电源防雷器(SPD)又名避雷器，浪涌保护器，电涌保护器。
在信息时代的今天，电脑网络和通讯设备越来越精密，其工作环境的要求也越来越高，而雷电以及大型电气设备的瞬间过电压会越来越频繁的通过电源、天线、无线电信号收发设备等线路侵入室内电气设备和网络设备，造成设备或元器件损坏，人员伤亡，传输或储存的数据受到干扰或丢失，甚至使电子设备产生误动作或暂时瘫痪、系统停顿数据传输中断，局域网乃至广域网遭到破坏。
其危害触目惊心，间接损失一般远远大于直接经济损失。
电源防雷器就是通过现代电学以及其它技术来防止被雷击中的设备。
二、电源防雷器安装方法介绍：1、并联安装电源防雷器，木炭机安装位置为卫星教学收视点教室内的配电盘或闸刀开关(断路器)处的后端，用四套M8的塑料膨胀和配套的自攻螺钉固定于墙面上。
2、安装尺寸(70×180)与电源避雷器上相应安装孔在墙面配钻。
3、连接电源。
电源避雷器火线为红色，零线为蓝色，截面积为BVR6mm2。
多股铜导线，木炭机地线为黄绿相间色，截面积为BVRlOmm2。
多股铜导线，接线长度≦500mm，若受条件限制达不到≤500mm的标准可适当延长，但应遵循接线尽量短的原则,转角应大于90度(是弧形角而不是直角)。
4、电源与避雷线连接。
电源避雷器连线一端直接牢靠压接于电源避雷器的接线端子。
接地线接于独立接地网或校方提供的三相电源地线相接.三、安装注意事项：1、电源防雷器必须通过35mm导轨来进行安装。
2、应将供电电源线的相线接入电源防雷器的“L”接线孔，然后将供电电源线的零线接入电源防雷器的“N”接线孔，最后从电源防雷器的“PE”接线孔引出接地线连接到防雷接地母线或者防雷接地排上。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
配变高压变压器的两种安装方法
（一）设备安装
1.连接到电源的带电电线
2.与主电源相连的零售线路
3.对防雷效果的影响
4.接地引下线长度的影响。
5.高压侧进线受雷击时，雷电波使避雷器
Di/DT，在引下线上将产生LDI/DT（kV）的电压降。
不是很好
L=1μh，电流梯度di/dt=10kA/μs，引下线产生10kV电力
反之亦然。
对于两种不同的安装方法，应考虑常用的引下线材料，
大于1μH（前者大于后者），电流梯度为10kA/us
10kV以上。
因此，为了提高
避雷器与变压器距离的影响。
一般来说，避雷器是用来保护变压器的，50英镑。
我的存在会影响
因为变压器的T点是等效的
Us—避雷器放电后的剩余电压，KV
避雷器至变压器距离，M
行波速度，M/S
操作过电压保护
空载变压器等效电路
1为切换空载变压器的等效电路，其中k为熔断器，l为空载变压器
C是变压器及变压器侧所有连接线和电气设备的等效接地电容
C的电流远小于的电流值可以忽略C的存在。
流过开关K的电流是感应电流0.5%～4%
切断时励磁电流I0，电容C
当绕组的磁场能量为1/2li2，电容器的电场能量为1/2cu2时，在L 振荡是在C环中形成的。
由于C的值很小，当所有储存的能量都转换成电场能量时
C上有高过电压。
