高压开关柜的五防联锁
高压五防

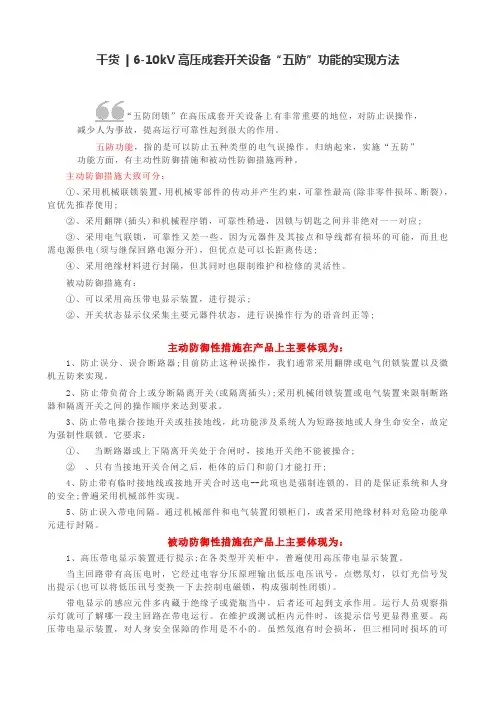

干货| 6-10kV高压成套开关设备“五防”功能的实现方法“五防闭锁”在高压成套开关设备上有非常重要的地位，对防止误操作，减少人为事故，提高运行可靠性起到很大的作用。
五防功能，指的是可以防止五种类型的电气误操作。
归纳起来，实施“五防”功能方面，有主动性防御措施和被动性防御措施两种。
主动防御措施大致可分：①、采用机械联锁装置，用机械零部件的传动并产生约束，可靠性最高(除非零件损坏、断裂)，宜优先推荐使用;②、采用翻牌(插头)和机械程序销，可靠性稍逊，因锁与钥匙之间并非绝对一一对应;③、采用电气联锁，可靠性又差一些，因为元器件及其接点和导线都有损坏的可能，而且也需电源供电(须与继保回路电源分开)，但优点是可以长距离传送;④、采用绝缘材料进行封隔，但其同时也限制维护和检修的灵活性。
被动防御措施有：①、可以采用高压带电显示装置，进行提示;②、开关状态显示仪采集主要元器件状态，进行误操作行为的语音纠正等;主动防御性措施在产品上主要体现为：1、防止误分、误合断路器;目前防止这种误操作，我们通常采用翻牌或电气闭锁装置以及微机五防来实现。
2、防止带负荷合上或分断隔离开关(或隔离插头);采用机械闭锁装置或电气装置来限制断路器和隔离开关之间的操作顺序来达到要求。
3、防止带电操合接地开关或挂接地线，此功能涉及系统人为短路接地或人身生命安全，故定为强制性联锁。
它要求：①、当断路器或上下隔离开关处于合闸时，接地开关绝不能被操合;②、只有当接地开关合闸之后，柜体的后门和前门才能打开;4、防止带有临时接地线或接地开关合时送电--此项也是强制连锁的，目的是保证系统和人身的安全;普遍采用机械部件实现。
5、防止误入带电间隔。
通过机械部件和电气装置闭锁柜门，或者采用绝缘材料对危险功能单元进行封隔。
被动防御性措施在产品上主要体现为：1、高压带电显示装置进行提示;在各类型开关柜中，普遍使用高压带电显示装置。
当主回路带有高压电时，它经过电容分压原理输出低压电压讯号，点燃氖灯，以灯光信号发出提示(也可以将低压讯号变换一下去控制电磁锁，构成强制性闭锁)。

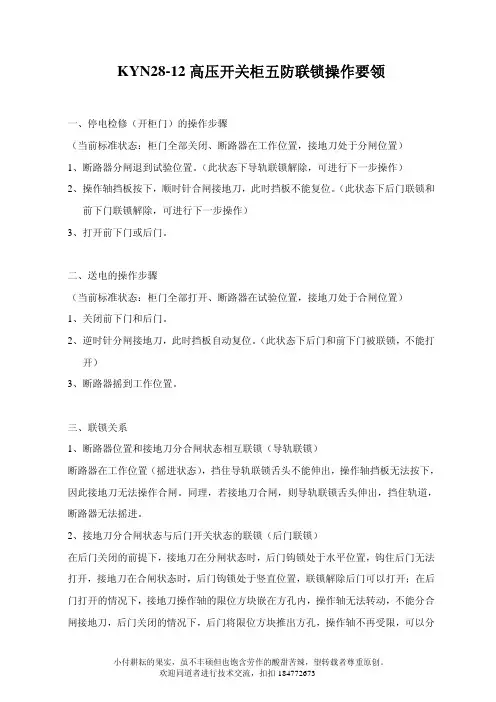

KYN28开关柜五防联锁操作要领(个人总结)
KYN28-12高压开关柜五防联锁操作要领一、停电检修（开柜门）的操作步骤（当前标准状态：柜门全部关闭、断路器在工作位置，接地刀处于分闸位置）1、断路器分闸退到试验位置。
（此状态下导轨联锁解除，可进行下一步操作）2、操作轴挡板按下，顺时针合闸接地刀，此时挡板不能复位。
（此状态下后门联锁和前下门联锁解除，可进行下一步操作）3、打开前下门或后门。
二、送电的操作步骤（当前标准状态：柜门全部打开、断路器在试验位置，接地刀处于合闸位置）1、关闭前下门和后门。
2、逆时针分闸接地刀，此时挡板自动复位。
（此状态下后门和前下门被联锁，不能打开）3、断路器摇到工作位置。
三、联锁关系1、断路器位置和接地刀分合闸状态相互联锁（导轨联锁）断路器在工作位置（摇进状态），挡住导轨联锁舌头不能伸出，操作轴挡板无法按下，因此接地刀无法操作合闸。
同理，若接地刀合闸，则导轨联锁舌头伸出，挡住轨道，断路器无法摇进。
2、接地刀分合闸状态与后门开关状态的联锁（后门联锁）在后门关闭的前提下，接地刀在分闸状态时，后门钩锁处于水平位置，钩住后门无法打开，接地刀在合闸状态时，后门钩锁处于竖直位置，联锁解除后门可以打开；在后门打开的情况下，接地刀操作轴的限位方块嵌在方孔内，操作轴无法转动，不能分合闸接地刀，后门关闭的情况下，后门将限位方块推出方孔，操作轴不再受限，可以分合闸接地刀。
3、接地刀分合闸状态与前下门开关状态的联锁（下门联锁）接地刀在合闸状态时，操作轴上凸轮将联锁机构的弹簧销轴压下，安装在下门上的叉口舌板可以从细径处退出，下门则可以打开，反之在接地刀分闸状态时，弹簧销轴复位，粗径处对准舌板叉口，下门不能打开；接地刀分闸时，若下门是关闭，叉口舌板顶住弹簧支架，操作轴挡板才能按下，此时才能合闸接地刀。
接地刀分闸时，（通过紧急解锁）若下门是打开，弹簧支架释放复位，锁住操作轴挡板不能按下，则无法合闸接地刀，下门也无法再关闭。
四、注意事项1、断路器不退出到试验位置，操作轴挡板不能按下。
10kV高压开关柜“五防”功能
10kV高压开关柜“五防”功能
高压开关柜的五防装置一般可分为机械、电气和综合三类五防包括：防止带负荷分、合隔离开关(隔离插头) ;防止误分、误合断路器;防止接地开关处在闭合位置时合断路器;防止在带电时误合接地开关;防止误入带电间，以上五项防止电气误操作的内容，简称五防是确保设备和人身安全、防止误操作的重要措施。
1、手车式断路器的五防联锁：
高压开关柜有些安装有状态显示器可以观察断路器的状态，在断路器面板上设有断路器分、合状态的机械指示。
手车式断路器位置与二次插头设有连锁，手车进入柜内后，二次插头与手车位置之间有以下联锁
1) 只有当手车在处于试验位置时才能插拔二次插头。
2) 手车由试验位置，在摇向工作位置推进的过程中和达到工作位置以后，(二次插头被锁定)不能拔开二次插头。
3)电源闭锁：只有控制电源正常闭锁回路完好的情况下合闸机构才能自动解锁。
当需要进线检修时;为保证检修人员的安全，值班人取下控制回路熔断器后，无论是在远方或就地以及手动操作断路器断路器均无法合闸。
4)手车式断路器; 断路器在工作位置合闸后进退车机构被锁住无法退出，只有当断路器处于分闸状态后才能摇动手车这是为了防止断路器手车插接触头带负荷进行分离(带负荷拉隔离刀闸) 。
5)当手车锁定在试验位置时，手车上的电气控制回路才能接通，可以对断路器合闸、分闸试验操作，同时手车底盘与接地刀闸联锁机构才能解除，才能
进行接地刀闸的操作。
当接地刀闸合上时接地开关操作轴上的联锁机构闭锁。
高压开关柜操作的五防联锁功能
高压开关柜操作的五防联锁功能五防，通常指的是高压开关柜的“五防”或者变配电室的“五防一通”。
1、防止带负荷分、合隔离开关。
（断路器、负荷开关、接触器合闸状态不能操作隔离开关。
）2、防止误分、误合断路器、负荷开关、接触器。
（只有操作指令与操作设备对应才能对被操作设备操作）3、防止接地开关处于闭合位置时关合断路器、负荷开关。
（只有当接地开关处于分闸状态，才能合隔离开关或手车才能进至工作位置，才能操作断路器、负荷开关闭合）4、防止在带电时误合接地开关。
（只有在断路器分闸状态，才能操作隔离开关或手车才能从工作位置退至试验位置，才能合上接地开关）5、防止误入带电间隔。
（只有隔室不带电时，才能开门进入隔室）变配电室的“五防”即防火、防水、防雷、防雪、防小动物。
“一通”即保持通风良好。
电气“五防”功能的实现成了电力安全生产的重要措施之一。
随着电网的不断发展，技术的不断更新，防误装置得到不断改进和完善。
防误装置的设计原则是：凡有可能引起误操作的高压电气设备，均应装设防误装置和相应的防误电气闭锁回路。
常规防误闭锁装置常规防误闭锁方式主要有4种：机械闭锁，程序锁，电气联锁和电磁锁。
1.机械闭锁是在开关柜或户外闸刀的操作部位之间用互相制约和联动的机械机构来达到先后动作的闭锁要求。
机械闭锁在操作过程中无需使用钥匙等辅助操作，可以实现随操作顺序的正确进行，自动地步步解锁。
在发生误操作时，可以实现自动闭锁，阻止误操作的进行。
机械闭锁可以实现正向和反向的闭锁要求，具有闭锁直观，不易损坏，检修工作量小，操作方便等优点。
然而机械闭锁只能在开关柜内部及户外闸刀等的机械动作相关部位之间应用，与电器元件动作间的联系用机械闭锁无法实现。
对两柜之间或开关柜与柜外配电设备之间及户外闸刀与开关（其他闸刀）之间的闭锁要求也鞭长莫及。
所以在开关柜及户外闸刀上，只能以机械闭锁为主，还需辅以其他闭锁方法，方能达到全部五防要求。
2.程序锁(或称机械程序锁)是用钥匙随操作程序传递或置换而达到先后开锁操作的要求。
高压开关柜五防及停送电操作流程
高压开关柜五防及停送电操作流程一、概述高压金属封闭开关设备是由柜体和手车两大部分构成。
柜体由金属隔板分隔成四个独立的隔室。
分别是：母线室、断路器手车室、电缆室和继电器仪表室。
手车根据用途分为隔离手、计量手车、断路器手车、PT车、接地手车等，同参数规格的手车可以自由互换。
手车在柜内有试验位置和工作位置，每一位置都分别有到位装置，以保证联锁可靠。
二、高压开关柜“五防”高压开关柜有安全可靠的连锁装置，能满足五防要求：1、防止误分合断路器。
断路器手车必须处于工作位置或试验位置时，断路器才能进行合闸、分闸操作。
2、防止带负荷移动断路器手车。
断路器手车只有在断路器处于分闸状态下才能进行拉出或推入，且在断路器合闸后，手车无法移动,防止了带负荷误拉、推断路器。
3、防止带电合接地开关.断路器手车必须处于试验位置时，接地开关才能进行合闸操作。
4 、防止带接地开关送电。
接地开关必须处于分闸位置时，断路器手车才能推入工作位置，进行合闸操作。
5 、防止误入带电间隔。
接地开关处在分闸位置时,下门及后门都无法打开，没有接地开关的开关柜，装有电磁锁,防止了误入带电间隔。
三、进线柜送电操作流程序1、关闭所有柜门及后封板，并锁好.（接地开关处于合位时方可关出线柜下门)2、推转运小车并使其定位，把断路器手车推入柜内并使其在试验位置定位, (推断路器时需把断路器手车地盘上两推拉把手往中间压,同时用力往前推，即往柜内推,断路器到达试验位置后，放开推拉把手，把手应自动复位。
）手动插上航空插,关上手车室门并锁好。
3、观察上柜门各仪表、信号指示是否正常.(正常时，保护装置电源灯、手车试验位置灯、断路器分闸指示灯和储能指示灯亮并且指示正确，如所有指示灯均不亮，则打开上柜门，确认各母线电源开关是否合上,如已合上各指示灯仍不亮，则需检修控制回路.）4、将断路器手车摇柄插入摇柄插口并用力压下，顺时针转动摇柄，约20圈，在摇柄明显受阻并伴有“咔嗒”声时取下摇柄，此时手车处于工作位置，航空二次插头被锁定,同时手车工作位置灯亮,手车试验位置灯灭。
10kv高压开关柜“五防”功能
10kv高压开关柜“五防”功能高压开关柜的“五防”装置一般可分为机械、电气和综合三类“五防”包括：防止带负荷分、合隔离开关（隔离插头）；防止误分、误合断路器；防止接地开关处在闭合位置时合断路器；防止在带电时误合接地开关；防止误入带电间，以上五项防止电气误操作的内容，简称“五防”是确保设备和人身安全、防止误操作的重要措施。
1、手车式断路器的“五防”联锁：高压开关柜有些安装有状态显示器可以观察断路器的状态，在断路器面板上设有断路器分、合状态的机械指示。
手车式断路器位置与二次插头设有连锁，手车进入柜内后，二次插头与手车位置之间有以下联锁1)只有当手车在处于试验位置时才能插拔二次插头。
2)手车由试验位置，在摇向工作位置推进的过程中和达到工作位置以后，（二次插头被锁定）不能拔开二次插头。
3）电源闭锁：只有控制电源正常闭锁回路完好的情况下合闸机构才能自动解锁。
当需要进线检修时；为保证检修人员的安全，值班人取下控制回路熔断器后，无论是在远方或就地以及手动操作断路器断路器均无法合闸。
4）手车式断路器；断路器在工作位置合闸后进退车机构被锁住无法退出，只有当断路器处于分闸状态后才能摇动手车这是为了防止断路器手车插接触头带负荷进行分离（带负荷拉隔离刀闸）。
5）当手车锁定在试验位置时，手车上的电气控制回路才能接通，可以对断路器合闸、分闸试验操作，同时手车底盘与接地刀闸联锁机构才能解除，才能进行接地刀闸的操作。
当接地刀闸合上时接地开关操作轴上的联锁机构闭锁装置阻止断路器底盘进车，只有将接地刀闸拉开解除与断路器闭锁后，断路器小车才能进车至工作位置，这是为了防止接地刀闸在合位而误合接地刀闸，（防止带电合接地刀闸）和（装挂接地线）。
6）如果断路器在试验位置已经合闸，此时进车机构已被合闸机构锁住无法摇动手车前进，只有断路器分闸才能解除进车机构的锁定，才能进车至工作位置；这是为了防止断路器手车插接触头带负荷进行连接（带负荷合隔离刀闸）。
高压开关柜送电、停电(检修)操作规程
高压开关柜送电、停电（检修）操作规程一、KYN28A-12高压开关柜“五防”联锁操作要求1.防止误分合断路器：断路器手车必须处于工作位置或试验位置时，断路器才能进行合、分闸操作。
2.防止带负荷移动断路器手车：断路器手车只有在断路器处于分闸状态下才能进行拉出或推入工作位置的操作。
3.防止带电合接地刀：断路器手车必须处于试验位置时，接地刀才能进行合闸操作。
4.防止带接地刀送电：接地刀必须处于分闸位置时，断路器手车才能推入工作位置进行合闸操作。
5.防止误入带电间隔：断路器手车必须处于试验位置，接地刀处于合闸状态时，才能打开后门；没有接地刀的开关柜必须在高压停电后（打开后门电磁锁），才能打开后门。
注：KYN28A-12高压开关柜在正常运行时，应闭门操作。
二、送电操作程序1.通过转运车将断路器手车（或PT手车）推到柜前，把转运车升到合适位置，将转运车前部定位锁孔板插入柜体中隔板插口并将转运车与柜体锁定；手车进柜时将手车的左右把手同时向内拉至把手Ⅱ位置并将手车平稳推入开关柜的试验位置，然后将手车的左右把手同时向外推至把手Ⅰ位置，使手车推进机构与开关柜可靠锁定。
当确认已将手车与柜体锁定好之后，解除转运车与柜体的锁定，将转运车推开。
2.将手车的二次插头插入开关柜的二次插座内，并用扣件锁定。
3.关闭开关柜后门（电缆室门）和前门（断路器室门）；打开接地刀操作活门，用接地刀操作手柄（逆时针转90°）打开接地刀，抽出接地刀操作手柄关闭接地刀操作活门，并确认接地刀处于分闸状态。
4.检查仪表室内的控制、合闸、信号、交流及母线电压等电源开关（或二次熔断器）处于合闸状态，并观察电源电压属于正常范围后，关闭仪表室门。
5.用就地或远方操作方式控制操作（处在开关柜试验位置的）断路器合、分各一次，确认断路器控制回路接线及信号回路显示正确。
6.将手车推进摇把插入手车中面板上操作孔内，顺时针转动将手车推入开关柜工作位置（手车到达工作位置时会发出“卡嗒”的扣锁响声），取出手车推进摇把。
10kv高压开关柜“五防”功能
10kv高压开关柜“五防"功能高压开关柜得“五防"装置一般可分为机械、电气与综合三类“五防”包括:防止带负荷分、合隔离开关（隔离插头)；防止误分、误合断路器；防止接地开关处在闭合位置时合断路器；防止在带电时误合接地开关；防止误入带电间,以上五项防止电气误操作得内容,简称“五防”就是确保设备与人身安全、防止误操作得重要措施.1、手车式断路器得“五防"联锁：高压开关柜有些安装有状态显示器可以观察断路器得状态，在断路器面板上设有断路器分、合状态得机械指示。
手车式断路器位置与二次插头设有连锁，手车进入柜内后，二次插头与手车位置之间有以下联锁1)只有当手车在处于试验位置时才能插拔二次插头。
2)手车由试验位置，在摇向工作位置推进得过程中与达到工作位置以后，（二次插头被锁定）不能拔开二次插头。
3）电源闭锁:只有控制电源正常闭锁回路完好得情况下合闸机构才能自动解锁.当需要进线检修时；为保证检修人员得安全,值班人取下控制回路熔断器后，无论就是在远方或就地以及手动操作断路器断路器均无法合闸。
4）手车式断路器；断路器在工作位置合闸后进退车机构被锁住无法退出,只有当断路器处于分闸状态后才能摇动手车这就是为了防止断路器手车插接触头带负荷进行分离(带负荷拉隔离刀闸）。
5）当手车锁定在试验位置时,手车上得电气控制回路才能接通，可以对断路器合闸、分闸试验操作，同时手车底盘与接地刀闸联锁机构才能解除，才能进行接地刀闸得操作。
当接地刀闸合上时接地开关操作轴上得联锁机构闭锁装置阻止断路器底盘进车,只有将接地刀闸拉开解除与断路器闭锁后,断路器小车才能进车至工作位置,这就是为了防止接地刀闸在合位而误合接地刀闸,(防止带电合接地刀闸)与（装挂接地线)。
6）如果断路器在试验位置已经合闸,此时进车机构已被合闸机构锁住无法摇动手车前进，只有断路器分闸才能解除进车机构得锁定,才能进车至工作位置；这就是为了防止断路器手车插接触头带负荷进行连接（带负荷合隔离刀闸）。
高压开关柜“五防”联锁操作规程
高压开关柜“五防”联锁操作规程高压开关柜“五防”联锁操作要求;1.防止误分合断路器—断路器手车必须处于工作位置或试验位置时，断路器才能开展合、分闸操作。
2.防止带负荷移动断路器手车—断路器手车只有在断路器处于分闸状态下才能开展拉出或推入工作位置的操作。
3.防止带电合接地刀—断路器手车必须处于试验位置时，接地刀才能开展合闸操作。
4.防止带接地刀送电—接地刀必须处于分闸位置时，断路器手车才能推入工作位置开展合闸操作。
5.防止误入带电间隔—断路器手车必须处于试验位置，接地刀处于合闸状态时，才能打开后门；没有接地刀的开关柜必须在高压停电后（打开后门电磁锁），才能打开后门。
注：KYN28-12高压开关柜在正常运行时，应闭门操作。
一、面板基本操作：1. 合闸分闸操作断路器在试验位置时，合闸需按试验合闸按钮开展合闸，分闸需逆时针旋转合闸分闸转换开关使其分闸；断路器在工作位置时，合闸需顺时针旋转合闸分闸转换开关开展合闸，分闸需逆时针旋转合闸分闸转换开关使其分闸。
2. 储能操作在断路器合闸前，必须先将断路器储能，将储能旋钮打到通的位置，断路器每次合闸后会自动储能，储能完成后储能指示灯有指示。
3. 就地和远控就地远控转换开关在就地位置是断路器的合分闸只能在柜体面板上操作，在遥控位置时断路器的合分闸只能在后台界面上操作。
4. 加热器与照明在柜体有温湿度控制器，若柜体内湿度较大需将加热器旋钮打开，是其柜体干燥。
需观察电缆室情况时可打开检修照明灯，透过观察窗查看电缆室情况。
5. 综合保护继电器使用REF615、REF542pLus综合保护继电器的使用详见其操作手册。
二、送电操作程序：1. 通过手车转运小车将断路器手车（或PT手车、隔离手车、熔断器手车）推入开关柜；手车进柜时将手车的左右把手同时向内拉至把手Ⅱ位置并将手车推入开关柜的试验位置，然后将手车的左右把手同时向外推至把手Ⅰ位置，使手车推进机构与开关柜可靠锁定。
2. 将手车的二次插头插入开关柜的二次插座内，并用扣件锁定；3. 关闭开关柜后门（电缆室门）和前门（断路器室门）；打开接地刀操作活门，用接地刀操作手柄（逆时针方向）打开接地刀，抽出接地刀操作手柄关闭接地刀操作活门，并确认接地刀处于分闸状态。
高压开关柜“五防”
高压开关柜的“五防”一、“五防”的概念1、开关柜中的五防是指:a、防止误分、误合断路器。
b、防止带负荷分、合隔离开关。
c、防止带电合接地刀闸。
d、防止带接地刀闸合隔离开关。
e、防止误入带电间隔。
具体解释为：1）、防止误分、误合断路器。
（只有操作指令与操作设备对应才能对被操作设备操作）2）、防止带负荷分、合隔离开关。
（断路器合闸状态不能操作隔离开关。
）3）、防止在带电时误合接地开关。
（只有在断路器分闸状态，才能操作隔离开关或手车从工作位置退至试验位置，才能合上接地开关）4）、防止接地刀闸处于闭合位置时关合隔离开关。
（只有当接地开关处于分闸状态，才能合隔离开关或手车才能进至工作位置，才能操作断路器）5）、防止误入带电间隔。
（只有隔室不带电时，才能开门进入隔室）电气二次防误闭锁与微机防误闭锁共同运行的必要性2、高压开关柜的“五防”表现的情况为：1、高压开关柜内的真空断路器小车在试验位置合闸后，小车断路器无法进入工作位置，需要断路器分闸。
（防止带负荷合隔离开关）2、高压开关柜内的断路器在工作位置时，无法拽出小车断路器，操作手柄和“辫子”被锁定。
（防止带负荷分隔离开关）3、高压开关柜内的真空断路器在离开试验位置时，接地机构里面有一个电磁铁会通电（或者其他机械）锁定堵片使堵片不能被下压，进而无法投入接地刀。
（防止带电合接地刀闸）4、高压开关柜内的接地刀在合位时，试验位置的小车断路器的轨道会被拦截（或者引入出手柄不能完全插入操作孔），无法摇进工作位置。
（防止带接地线合隔离开关）5、高压开关柜内的接地刀在开位时，旋杆锁定盘柜后门，后门将不能被打开。
同时当后门被打开以后，接地刀旋杆被锁定，无法分开接地刀。
（防止误入带电间隔）注：这些功能的实现主要是由盘柜后门、接地刀操作旋杆（暨接地刀）、接地刀旋杆操作口堵片、锁定电磁铁、小车轨道拦截片之间形成相互机械闭锁。
当小车在工作位置，接地刀在开位时，旋杆锁定盘柜后门，后门将不能被打开，接地刀操作旋杆堵片在抬起位置，当接地刀旋转进入合位时，旋杆解开与后门的锁定，后门可以被打开，同时接地刀操作旋杆堵片被锁定在下压位置。
浅析高压开关柜操作的五防联锁功能
浅析高压开关柜操作的五防联锁功能摘要：五防，通常指的是高压开关柜的“五防”或者变配电室的“五防一通”。
1.防止带负荷分、合隔离开关。
（断路器、负荷开关、接触器合闸状态不能操作隔离开关）。
2.防止误分、误合断路器、负荷开关、接触器。
（只有操作指令与操作设备对应才能对被操作设备操作）。
3。
防止接地开关处于闭合位置时关合断路器、负荷开关。
（只有当接地开关处于分闸状态，才能合隔离开关或手车才能进至工作位置，才能操作断路器、负荷开关闭合）。
4.防止在带电时误合接地开关。
（只有在断路器分闸状态，才能操作隔离开关或手车才能从工作位置退至试验位置，才能合上接地开关）。
5.防止误入带电间隔。
（只有隔室不带电时，才能开门进入隔室）。
关键词：电力；五防；机械闭锁；电气锁一、引言12~40.5kV空气绝缘金属封闭式开关柜机械联锁机构的可靠性，关系着能否有效防止电气误操作要求的实现。
确保金属封闭式开关设备的安全运行与检修，既是国家、行业、企业一直的生产技术管理要求，也是大家共同追求的安全生产目标。
“五防”功能使用后，为防止和减少电气误操作情况的发生，提高城乡电网和企事业单位的电气安全操作水平，起到了极为重要的作用，有效提高了电气系统的安全运行水平。
变配电室的“五防”即防火、防水、防雷、防雪、防小。
“一通”即保持通风良好。
电气“五防”功能的实现成了电力安全生产的重要措施之一。
随着电网的不断发展，技术的不断更新，防误装置得到不断改进和完善。
防误装置的设计原则是：凡有可能引起误操作的高压电气设备，均应装设防误装置和相应的防误电气闭锁回路。
二、常规防误闭锁装置常规防误闭锁方式主要有4种：机械闭锁，程序锁，电气联锁和电磁锁。
1.机械闭锁是在开关柜或户外闸刀的操作部位之间用互相制约和联动的机械机构来达到先后动作的闭锁要求。
机械闭锁在操作过程中无需使用钥匙等辅助才做，可以实现随操作顺序的正确进行，自动地步步解锁。
在发生误操作时。
可以实现自动闭锁，防止误操作的进行。
浅析高压开关柜中的“五防”问题
浅析高压开关柜中的“五防”问题摘要：高压开关柜中的“五防”主要是指防止电气操作中出现的误分合断路器、带负荷分合隔离开关、带电挂接地开关、带接地线开关以及误入带电间隔五项错误操作。
在电力高压开关柜中一般都设有五防联锁功能，专门用来防止出现电气误操作，保障高压开关柜的安全正常运行，保护人身安全与电气设备的运行安全。
本文主要围绕高压开关柜的五防问题、高压开关柜中的五防联锁功能及其现状等内容展开分析。
关键词：高压开关柜；五防联锁；电力运行；分析高压开关柜中的“五防”主要是指防止电气操作中出现的误分合断路器、带负荷分合隔离开关、带电挂接地开关、带接地线开关以及误入带电间隔五项错误操作。
在电力高压开关柜中一般都设有五防联锁功能，专门用来防止出现电气误操作，保障高压开关柜的安全正常运行，保护人身安全与电气设备的运行安全。
本文主要围绕高压开关柜的五防问题、高压开关柜中的五防联锁功能及其现状等内容展开分析。
1、高压开关柜的“五防”高压开关柜是电力运行系统中的一个重要的设备装置，它在电力系统的发输电能以及实现配电及电能转换等系统运行起着控制和保护等作用，在整个电力系统运行中占有非常重要的位置。
高压开关柜中的“五防”主要是指防止电气操作中出现的带负荷分合隔离开关、误分合断路器、带接地线开关、带电挂接地开关以及误入带电间隔五项错误操作。
高压开关柜的安全运行不仅影响着电气操作中的人身安全和电气设备的安全问题，还对整个电力系统的安全稳定运行有着重要影响。
2、高压开关柜的五防联锁功能高压开关柜的五防联锁功能主要是针对防止电气误操作而设计的，主要是用来防止高压开关柜中的带负荷分合隔离开关、误分合断路器、带接地线开关、带电挂接地开关以及误入带电间隔五项操作失误造成的后果。
高压开关柜的五防联锁装置有电气、机械与综合三种，其中机械高压开关柜装置的联锁功能是高压开关柜中联锁功能相对不够完善的一种。
固定式高压开关柜中隔离开关和断路器的联锁关系表现在当断路器断开时隔离开关才能够进行操作，一般情况下，隔离开关和断路器的联锁关系非常容易实现。
开关柜五防操作
开关柜五防操作1、防止带负荷拉合刀闸，电气联锁：进线开关，母联开关分别与其刀闸有电气联锁，开关在合闸位置时摇出进线或母联刀闸车时，进线及母线开关掉闸。
（运行中如摇出母线测量柜刀闸车，进线开关掉闸）。
2、防止带地线合闸，机械联锁：接地刀闸合，开关推不进工作位置。
3、防止带电合接地：开关合闸后接地刀闸操作孔遮挡板打不开接地刀闸合不上。
4、防止误入带电间隔：开关合闸后，开关柜下门打不开，机械联锁。
开关合闸后开关柜后门打不开，接地刀闸断开后其机械锁扣将后门锁住。
变压器二次开关与低压母线开关的联锁1、两个低压进线开关一个母联开关，这三个开关最多同时闭合两个开关。
2、两个进线开关与母联开关设有两路电源自投自复装置。
3、自投时间为四秒。
4、母联开关可选择自投手复，自投自复，手动，停止位置。
5、自投手复位置时当一路进线矢电后自动投入母联开关，电源恢复需手动合变压器二次开关，母联自行断开。
自投自复位置时，一路电源失电后自动投入母联，电源恢复后自动切换为两路电源供电。
低压开关的操作1、低压开关又三个位置：推出，试验，工作。
2、低压开关每放到一个位置，锁钮会弹出，恢复后方可摇出或摇入。
3、如将开关拉出柜外检修，必须将开关机械锁打开，才可取出开关至柜外。
4、开关合闸后，如摇动开关，开关掉闸。
5、低压开关掉闸后。
查看过载指示，恢复后才可合闸。
直流1、充电机电源取自变压器二次开关柜内，两路电源。
2、直流出线开关为下进上出。
3、信号屏指示每个高压开关信号。
4、高压开关柜内控制电源失电信号屏见信号。
变压器1、变压器柜门报警。
2、高温报警定值为80度。
超高温度掉闸为120度。
冷却风机自动开启，温度现设为70度，可手动开启风机。
3、变压器柜温控器电源分别取自二次开关柜内。
PT保险的更换1、测量PT保险熔断后必须停电更换（测量刀闸车摇出进线开关即掉）。
2、进线PT可将PT拉出柜外更换。
3、高压母联刀闸柜内PT联络开关作用：一路进线失电，母联开关合闸后，在合上PT联络开关。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2.3 电业安规与五防联锁的冲突及解决方案探讨 在实际工作中,往往会发生规程与联锁相互冲突
的情况。如KYN28A-12、JYN6-12等出线侧装有 接地开关的开关柜,由于有联锁功能 ,开关柜的
KYN28-12型开关柜地刀与电缆室的 联锁结构
电缆室门（或盖板)在未合上接地开关前无法打开, 以防误入带电间隔。而规程规定只有确认线路无 电后才能合接地开关,这样势必要打开柜门经验电 确认线路无电后才能操作接地开关,规程与联锁要 求相互冲突。
（4）防止在带电时误合接地开关。（只有在断 路器分闸状态，才能操作隔离开关或手车从工作 位置退至试验位置，才能合接地开关。）
（5）防止误入带电间隔。（只有间隔不带电时， 才能进入间隔。）
1
高压开关柜的“五防”概念
电力高压开关柜中一般都设有五防联锁功能， 专门用来防止出现电气误操作，保障高压开关柜 的安全正常运行，保护人身安全与电气设备的运 行安全。
高压开关柜的设计中不希望采用“被动式”联锁, 应尽量采用“主动式”联锁，虽然现行使用的各类开 关柜中,还有部分 采用“被动式”联锁,但是随着开关 柜设计水平的提高,应尽可能避免这种方式。
2
机械联锁的实现方式及特性分析
2.2 机械联锁实例分析 在固定柜中,断路器与隔离开关的联锁关系明确,
即只有在断路器分断的情况下才能操作隔离开关, 隔离开关和断路器之间的机械联锁关系较易实现。 如在GG-1A(F)（GG－1A(F)型开关柜 是一种
在断路器合闸状态下,机械上使手车进出摇柄的
孔 被封堵住,摇柄根本无法插进，当然手车也就 KYN28-12型开关柜摇柄操作孔
不可能移动。再如操作接地刀闸开关的插入孔设
计成在允许条件下才被打开,否则,该插入孔 被
封堵,错误的操作就不可能实施。
KYN28-12型开关柜地刀操作孔
2
机械联锁的实现方式及特性分析
高压开关柜的“五防”结构 原理说明及分析
主要内容：
1
高压开关柜的“五防”概念简述
2
机械联锁的实现方式及特性分析
3
电气闭锁在“五防”中的应用
4
确保“五防”机构有效的管理措施
1
高压开关柜的“五防”概念
1.1 什么叫做高压开关柜的“五防”
高压开关柜中的“五防”主要是指防止电气操 作中出现的误分合断路器、带负荷分合隔离开关、 带电挂接地线、合接地开关、带接地线合开关以 及误入带电间隔五项错误操作。通俗的解释就是：
2
机械联锁的实现方式及特性分析
“被动式联锁”是指在该种联锁状态下,可能由于 非正常原因,出现解锁条件,使闭锁解锁，此时误操作， 无论操作是否成功，都联锁断开断路器以保证设备及 人员安全。如在闭锁状态下操作隔离开关或推拉手车， 虽然隔离开关尚未动作或隔离插头没有产生位移,但 由于联锁的存在而使断路器分闸,从而使隔离开关或 隔离插头的联锁被解除，显然,这种被动式联锁形式 会引起断路器误分闸。
12
臭机氧械的联性锁能的特实点现及我方公式司及臭特氧性装分置简析介
但手车柜的情况有所不同,手车迸出实际上相当
于固定柜中隔离开类的合分操作,因而对隔离开关
的联锁要求同样适用于手车的进出要求。例如
KYN28-12型户内铠装式金属封闭抽出式开关柜
（ ），手车开关是采用杠杆进出的开关柜， KYN28－12(GZS1)型户内交流金属铠装抽出式开关，01#变、 04#变、055#变、06#变使用就是该类型的开关柜
1.2 如何实现高压开关柜的“五防”
高压开关柜中的“五防”装置按照实现方式 的不同通常分为机械联锁、电气联锁和综合联锁 三类 。
2
机械联锁的实现方式及特性分析
2.1机械联锁的分类 对于"五防"中的每项联锁要求,无论是固定柜还
是手车柜,尽管其柜型、一次方案存在多样化,但 都可以设计出各种方案来实现联锁功能。归纳起 来,机械联锁主要有两种形式,即主动式和被动式。 所谓"主动式联锁"是指在该种联锁状态下,若无正 常的解锁条件,不会被解锁,从而保证误操作根本 无法执行。例如当断路器处于合闸位置时,机械上 应保证隔离开关或隔离插头被闭锁而无法操作,即 使错误操作也不会产生不良影响。
3
电气闭锁在开关柜“五防”中应用
3电气闭Βιβλιοθήκη 在开关柜“五防”中应用3.1开关二次控制回路电气五防联锁 高压开关柜中手车在不同位置之间进出时，断
路器一定要处于分闸状态，不能处于合闸状态， 且在手车开关进出时，分闸指示灯不亮合闸回路 不同，这种情况就是通常所说的合闸闭锁，手车 高压开关柜中的合闸闭锁一般是在手车行程开关 接点连入断路器合闸回路时实的。
（1） 防止误分、误合断路器、负荷开关、接触 器。（只有操作指令和操纵设备对应、状态相符 才能对被操作设备操作。）
（2）防止带负荷分、合隔离开关。（断路器、 负荷开关、接触器合闸状态不能操作隔离开关
1
高压开关柜的“五防”概念
（3）防止接地开关处于闭合位置时合断路器、 负荷开关。（只有当接地开关处于分闸状态时， 才能合隔离开关或手车才能进至工作位置，才能 闭合断路器和负荷开关）
12
臭机氧械的联性锁能的特实点现及我方公式司及臭特氧性装分置简析介
为解决此类问题,可采用以下方法：一是线路侧 加装带电显示,观察无电后合接地开关,或是在接地 开关操作杆上加装电磁锁,确保线路有电时不能合 接地开关。二是在柜门上开缺口允许谨慎验电。 三是在电缆室门(或盖板)上配装紧急解锁装置，由 专业人员用专用工具解锁。
GG-1A(F)型开关柜是一种防护型固定式金属封闭 高压开关设备，0#变的开关柜就属于这种类型。
防护型固定式金属封闭高压开关设备）中,为防止 带负荷分、合隔离开关,常采用一个扇形撞块和圆 板结构 ,与操作隔离开关的CS6-1机构上的弹性 定位锁配合,在断路器合闸时,圆板阻止定位锁 拔出,从而防止带负荷分闸。
断路器合闸闭锁控制原理图
3
电气闭锁在开关柜“五防”中应用
3.2 微机五防 3.2.1微机五防的概述 微机五防系统结构： 防误主机（选）、智能网络控制器、智能防误控 制器、智能电脑钥匙、通讯充电管理器、防误锁 具等。 工作原理: 将智能防误锁具安装在智能化设备上 通过电气方式闭锁: 将普通防误锁具安装在手动设备上.通过机械方式 闭锁。
