化工工艺流程图都有哪些符号,都代表什么呢

合集下载

工艺图纸符号解读

工艺图纸符号解读
工艺流程图中的符号 大 全
编制整理: 2016年1月23日



化工工艺流程图是项目建设中比较重要的
图纸,化工工艺流程图主要包括:工艺流程图 (PFD)、公用物料流程图(UFD)、工艺管 道及仪表流程图(PID、UID);图中的符号 有好多好多类型,为了认识这些图例,特意编
制了本稿供大家阅读,希望能给予大家一定的
七、常见的仪表符号
七、常见的仪表符号
七、常见见的仪表符号
七、常见的仪表符号
帮助。
一、阀门及代表符号
一、阀门及代表符号
一、阀门及代表符号
一、阀门及代表符号
二、常见的管件符号
二、常见的管件符号
二、常见的管件符号
三、常见的管道符号
四、常见的小型设备符号
四、常见的小型设备符号
五、常见的阀门符号
五、常见的阀门符号
六、常见的设备符号
六、常见的设备符号
六、常见的设备符号

工艺与管道流程图符号说明

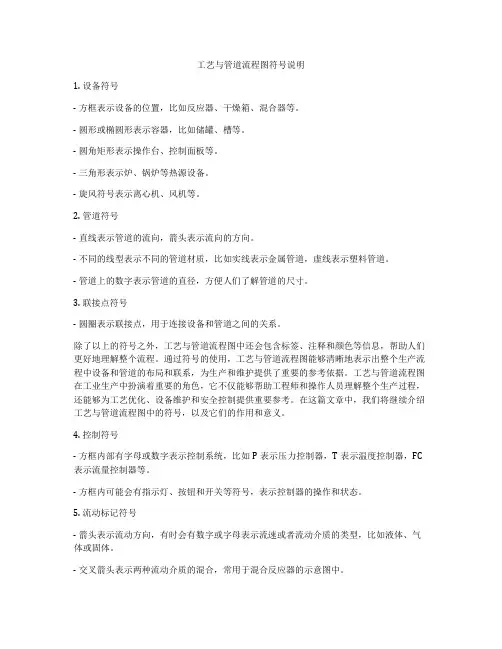

工艺与管道流程图符号说明

工艺与管道流程图符号说明1. 设备符号- 方框表示设备的位置,比如反应器、干燥箱、混合器等。

- 圆形或椭圆形表示容器,比如储罐、槽等。

- 圆角矩形表示操作台、控制面板等。

- 三角形表示炉、锅炉等热源设备。

- 旋风符号表示离心机、风机等。

2. 管道符号- 直线表示管道的流向,箭头表示流向的方向。

- 不同的线型表示不同的管道材质,比如实线表示金属管道,虚线表示塑料管道。

- 管道上的数字表示管道的直径,方便人们了解管道的尺寸。

3. 联接点符号- 圆圈表示联接点,用于连接设备和管道之间的关系。

除了以上的符号之外,工艺与管道流程图中还会包含标签、注释和颜色等信息,帮助人们更好地理解整个流程。

通过符号的使用,工艺与管道流程图能够清晰地表示出整个生产流程中设备和管道的布局和联系,为生产和维护提供了重要的参考依据。

工艺与管道流程图在工业生产中扮演着重要的角色,它不仅能够帮助工程师和操作人员理解整个生产过程,还能够为工艺优化、设备维护和安全控制提供重要参考。

在这篇文章中,我们将继续介绍工艺与管道流程图中的符号,以及它们的作用和意义。

4. 控制符号- 方框内部有字母或数字表示控制系统,比如P表示压力控制器,T表示温度控制器,FC 表示流量控制器等。

- 方框内可能会有指示灯、按钮和开关等符号,表示控制器的操作和状态。

5. 流动标记符号- 箭头表示流动方向,有时会有数字或字母表示流速或者流动介质的类型,比如液体、气体或固体。

- 交叉箭头表示两种流动介质的混合,常用于混合反应器的示意图中。

6. 仪表符号- 圆形表示仪表,比如温度计、压力表、流量计等。

- 与仪表相连的直线表示仪表所测量的参数,比如温度、压力或流量等。

7. 断开和连接符号- 断开符号表示管道中的断开或者联接点,比如蝶阀、截止阀等。

- 断开符号通常在流程图中使用虚线来表示。

8. 混合和分离符号- Y形符号表示混合点,用于表示两种或多种介质的混合位置。

- 沉淀罐符号表示分离点,用于表示固液相分离的位置。

石油化工各专业图形符号

石油化工各专业图形符号
❖ 1:就地安装仪表 ❖ 2:集中仪表盘面安装仪表 ❖ 3:就地仪表盘面安装仪表 ❖ 4:集中仪表盘后安装仪表 ❖ 5:就地仪表盘后安装仪表
二、字母代号
❖ 在控制流程图中,用来表示仪表的小圆圈内, 一般写有两位或者两位以上的字母:
PIC 207
第一位字母表示被测变量(P表示被测变 量为压力),
后续字母表示仪表的功能(I表示具有指 示功能,C表示具有控制功能
PIC 表示工段号为2,仪表序号为07 207
总结
❖ 在带控制点的工艺流程图中仪表位号的标注 方法是:圆圈上半圆填写字母代号,下半圆 填写数字编号。
❖ 一台仪表或一个圆圈内,具有指示、记录功 能时只标注字母代号“R”,不标注“I”。
❖ 具有开关、报警功能时只标注字母代号“A”, 不标注“S”。字母代号SA表示联锁和报警功 能。
PIC就表示一台具有指示功能的压力控制器
请说出以下仪表所表示的含义
TRC 207
H
LICA
AI
202
207
L
H、L表示的含义
三、仪表位号的表示方法
❖ 在检测、控制系统中,构成回路的每个仪表 都应有自己的仪表位号。
❖ 仪表位号由字母代号组合和阿拉伯数字编号 组成。
❖ 第一位表示工段号,后续位表示仪表回路顺 序号。
❖ 若测量点位于设备中,当有必要标出测量点 在过程设备中的位置时,可在引线的起点加 一个直径为2mm的小圆符号或加虚线
❖ 连接线
❖ 通用的仪表信号线均以细实现表示。连接线 表示交叉及相接时,必要时也可用加箭头的 方式表示信号的方向
仪表的图形符号
❖ 仪表的图形符号是一个细实线圆圈,直径约 10mm,对于不同的仪表安装位置的图形符号,

化工工艺图纸标识代号

化工工艺图纸标识代号

一、设备位号按照《化工工艺设计施工图内容和深度统一规定》(HG20519.35-92)的要求,施工图中设备名称应与初步设计所确定的名称一致。

1)设备位号的组成每台设备只编一个位号,由四个单元组成,如下所示:M 03 101 A(1)(2)(3)(4)这四个单元依次是:(1)设备类别代号;(2)设备所在的主项(建筑单体/车间/工段)的编号;(3)主项内同类设备顺序号;(4)相同设备的数量尾号。

(1)设备类别代号按设备类别编制不同的代号,一般取设备英文名称的第一个字母(大写)做代号,具体规定如下:设备类别设备分类代号设备类别设备类别代号塔T 过滤器F泵P 干燥器D压缩机、风机C换热器E反应器/罐R锅炉B容器(罐、槽)V 火炬、烟囱S起重运输设备L 其它机械M计量设备W其它设备X(2)设备所在的主项编号按工程设计总负责人给定的主项编号填写,采用两位数字,从01~99。

特殊情况下允许以主项代号作为主项编号。

(3)主项内同类设备顺序号按同类设备在工艺流程中流向及立面位置的先后顺序编写,采用三位数字,其中第一位数字一般可采用楼层代号,从1 开始,后两位为设备顺序号,从01~99。

(4)相同设备的数量尾号两台或两台以上设备并联时,它们的位号前三项完全相同,用不同的数量尾号予以区别,按数量和排列顺序依次以大写英文字母A、B、C…作为每台设备的尾号,在设备一览表中可以写作A/B或A-C…。

(5)书写方法设备位号在流程图、设备布置图及管道布置图中书写时,在规定的位置划一条粗实线-设备位号线,线上方书写设备位号,线下方在需要时可书写设备名称。

二、管道代号管道及管件的选用应符合我院《压力管道设计技术统一规定》和《化工管道设计规范》(HGJ8-87)的规定,按照《化工工艺设计施工图内容和深度统一规定》(HG20519.37-92)的要求,管道及仪表流程图中的管道应标注四个部分,即管道号(管段号,由三个单元组成)、管径、管道等级和隔热或隔声代号,总称为管道组合号(管道代号),一般标注在管道的上方,如下图所示:PG03001-100 L1B-C(1)(2)(3)(4)(5)(6)管道组合号(管道代号)由六个单元组成,这六个单元依次是:(1)物料代号;(2)主项代号;(3)管道顺序号,以上三个单元组成管道号(管段号);(4)管道尺寸;(5)管道等级;(6)隔热或隔声代号。

工艺流程图各类代号

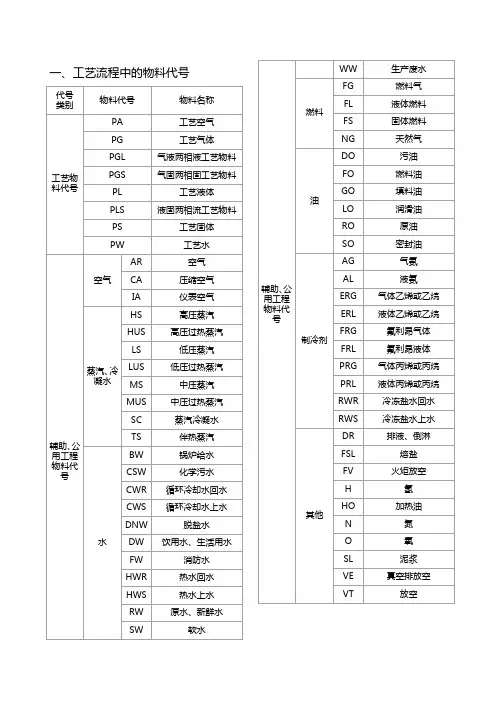

工艺流程图各类代号
固体燃料
NG
天然气

DO
污油
FO
燃料油
GO
填料油
LO
润滑油
RO
原油
SO
密封油
制冷剂
AG
气氨
AL
液氨
ERG
气体乙烯或乙烷
ERL
液体乙烯或乙烷
FRG
氟利昂气体
FRL
氟利昂液体
PRG
气体丙烯或丙烷
PRL
液体丙烯或丙烷
RWR
冷冻盐水回水
RWS
冷冻盐水上水
其他
DR
排液、倒淋
FSL
熔盐
FV
火炬放空
H

HO
加热油
一、工艺流程中的物料代号
代号
类别
物料代号物料名称工艺Fra bibliotek料代号PA
工艺空气
PG
工艺气体
PGL
气液两相液工艺物料
PGS
气固两相固工艺物料
PL
工艺液体
PLS
液固两相流工艺物料
PS
工艺固体
PW
工艺水
辅助、公用工程物料代号
辅助、公用工程物料代号
空气
AR
空气
CA
压缩空气
IA
仪表空气
蒸汽、冷凝水
HS
高压蒸汽
HUS
N

O

SL
泥浆
VE
真空排放空
VT
放空
二、常用参量代号
序号
参数
代号
1
温度
T
2
压力
P
3
液位
L
4
流量
F

工艺流程图符号的标准规定

工艺流程图符号的标准规定

工艺流程图符号的标准规定下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。

文档下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!并且,本店铺为大家提供各种各样类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,如想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!工艺流程图符号的标准规定详解工艺流程图,也被称为PFD(Process Flow Diagram),是工程领域中常用的一种图表,用于描绘工艺系统或工业过程的运行步骤和物料流动。

化工工艺流程图68张课件

化工工艺流程图68张课件
P204
E204
VN1E204
VI2E204 VI1E204
氮气 出装置
至D104 出装置
去C401 去C401底
C203
TI 2060
P203
A202
TI 2046
E203
FIC 2010
循环冷水
VN1E203
设计 绘图
DR1010
VI3E203 VI1E203 VI2E203
不合格油线 重石脑油 短循环
AI AIC AIA AIS AR ARC ARA ARS AC ACT
密度
DI DIC DIA DIS DR DRC DRA DRS DC DCT
粘度
VI VIC VIA VIS VR VRC VRA VRS VC VCT
流量检测仪表和检出元件的图形符号(摘自HGJ 7-87)
序号 名称
图形符号 备注 序号 名称
符号包括图形符号和字母代号,它们组合 起来表示工业仪表所处理的被测变量和功能, 或表示仪表、设备、元件、管线的名称。
图形符号 字母代号 仪表位号
TIC 2004
FIC 2009
C202
去E401
TI 2039
VI1C203
FI 2025
TI 2040
LIC 2004
E202
FR P208
FIC 2008
工艺气体 工艺液体 工艺水 冷冻剂 原料油 原水 蒸汽冷凝水 泥浆 密封油 软水 伴热蒸汽 真空排放气 放空气
原料换热部分
平衡线接分馏塔C-102蒸发段
VI3D3101
原料油进装置 VI1D3101
D-3101 原料油缓冲罐
减渣南蒸馏来 VI1D3101 开工柴油来 VI7D3101 开工蜡油来 VI6D3101

工艺流程图图标、符号、图示、标志及含义画法

工艺流程图图标、符号、图示、标志及含义画法

工艺流程图图标、符号、图示、标志及含义画法工艺流程图图标、符号、图示、标志及含义画法设备布置图的画法1)视图表示方法比例与图幅,分区,视图配置2)设备表示方法定型设备和非定型设备;同一位号的多台设备,在图上可画出一台设备的外形,其他的可以只画出基础或用双点画线的方框表示;设备一览表。

特征管口的方位角2.3设备布置图的阅读某物料残液蒸馏系统设备布置图样中有平面图和I-I剖面图。

按工艺要求,冷凝器E0401架空,其物料出口的管口高于真空受液槽V0408A和V0408B的进料口,物料可以自流到V0408A和V0408B中,为便于E0401的支承和避免遮挡窗户,将其靠墙并靠近建筑轴线②附件布置。

为满足操作维修要求,各设备之间留有必要的间距。

剖面图表达了室内设备在立面上的位置关系,剖面图的剖切位置在平面图上I-I处,蒸馏釜和真空受槽A和B 布置在标高为5m的楼面上,冷凝器布置在标高为6.95m处。

3、管道布置图3.1、管道布置图的图示1)一组视图用平面图、剖视图等表示整个车间(装置)的设备、建筑物的简单轮廓以及管道管件、阀门、仪表控制点等的布置安装情况。

2)尺寸标注管道管件、阀门、控制点等的平面位置尺寸和标高以及建筑物轴线编号、设备位号及说明等。

3)指北针表示管道安装的方位基准。

4)标题栏注写图名、图号、比例、修改、签字等。

5)管口表在图纸右上角,列出与所有设备管口有关内容的管口表。

3.2、管道的图示方法1)管道视图的配置与画法管道视图的配置2)管道视图的画法a.设备的画法b.管道的画法管道的画法替换高清大图管道的连接画法管道用三通的表示法各种管道的画法c.管道附件的画法示例:根据图(a)所示管道(装有阀门)轴测图画出其平面图和立面图。

分析:该段管道有两部分,主管道的走向为自下向上一向后一向左一向上一向后;支管向左。

管道上有四个截止阀,上部两个阀的手轮朝上(阀门与管道为法兰连接),中间一个阀的手轮朝右(阀门与管道为螺纹连接),下部一个阀的手轮朝前(阀门与管道为法兰连接)。

化工工艺流程图中符号表示方法及意义全解读

化工工艺流程图中符号表示方法及意义全解读

化工工艺流程图中符号表示方法及意义全解读
化工工艺流程图主要包括:
工艺流程图(PFD);
公用物料流程图(UFD);
工艺管道及仪表流程图(PID、UID)。

下面分类讲解以上流程图中各种符合的意义,各位七友请慢慢阅读!
一、常见的阀门符号
二、常见的管件符号
三、常见管道图例
四、常见小型设备图例
五、常见阀门图例
设备
1) 全部编有位号的设备(包括备用设备),设备位号和名称,必要时要表示其主要规格;
2) 成套供应的机组制造厂的初步供货范围;
3) 全部设备管口;
4) 非定型设备的内件应适当表示,如塔板形式、与进出口管道有关的塔板序号、折流板、除雾器、加热或冷却盘管等;
5) 如有工艺要求时,应注明设备的安装高度以及设备之间的相对高度;
6) 泵、压缩机、鼓风机等转动设备的驱动型式。

六、常见设备符号
仪表
1) 所有在线仪表,包括测量、记录、调节、分析仪表等,所有仪表均需编号;
2) 所有调节阀;
3) 联锁关系;
4) 随机仪表应在PID上注明。

七、常见仪表图例。

化工工艺图纸标识代号

化工工艺图纸标识代号

化工工艺图纸标识代号集团文件版本号:(M928-T898-M248-WU2669-I2896-DQ586-M1988)一、设备位号按照《化工工艺设计施工图内容和深度统一规定》(HG20519.35-92)的要求,施工图中设备名称应与初步设计所确定的名称一致。

1)设备位号的组成每台设备只编一个位号,由四个单元组成,如下所示:M 03 101 A(1)(2)(3)(4)这四个单元依次是:(1)设备类别代号;(2)设备所在的主项(建筑单体/车间/工段)的编号;(3)主项内同类设备顺序号;(4)相同设备的数量尾号。

(1)设备类别代号按设备类别编制不同的代号,一般取设备英文名称的第一个字母(大写)做代号,按工程设计总负责人给定的主项编号填写,采用两位数字,从01~99。

特殊情况下允许以主项代号作为主项编号。

(3)主项内同类设备顺序号按同类设备在工艺流程中流向及立面位置的先后顺序编写,采用三位数字,其中第一位数字一般可采用楼层代号,从1开始,后两位为设备顺序号,从01~99。

(4)相同设备的数量尾号两台或两台以上设备并联时,它们的位号前三项完全相同,用不同的数量尾号予以区别,按数量和排列顺序依次以大写英文字母A、B、C…作为每台设备的尾号,在设备一览表中可以写作A/B或A-C…。

(5)书写方法设备位号在流程图、设备布置图及管道布置图中书写时,在规定的位置划一条粗实线-设备位号线,线上方书写设备位号,线下方在需要时可书写设备名称。

二、管道代号管道及管件的选用应符合我院《压力管道设计统一规定》和《化工管道设计规范》(HGJ8-87)的规定,按照《化工工艺设计施工图内容和深度统一规定》(HG20519.37-92)的要求,管道及仪表流程图中的管道应标注四个部分,即管道号(管段号,由三个单元组成)、管径、管道等级和隔热或隔声代号,总称为管道组合号(管道代号),一般标注在管道的上方,如下图所示:PG03001-100 L1B-C(1)(2)(3)(4)(5)(6)管道组合号(管道代号)由六个单元组成,这六个单元依次是:(1)物料代号;(2)主项代号;(3)管道顺序号,以上三个单元组成管道号(管段号);(4)管道尺寸;(5)管道等级;(6)隔热或隔声代号。

化工工艺设计流程图制图标准

化工工艺设计流程图制图标准

化工工艺流程图制图标准CAD制图标准基本要求主要是图纸、比例、字体和图线的选用。

1、图样幅画:又称图纸幅画,在计算机进行绘图时,应该配置相应的图样幅画、标题栏、代号栏、附加栏等内容,装配图或安装图上一般应配备明细表内容,工艺流程图上应配备图例等内容。

GB/T 14689-93《技术制图图样幅画格式》中已对图样幅画与格式做了详细的规定。

在用计算机绘图时,根据实际需要,图样幅画还可以设置以下内容:(1)方向符号:用来确定CAD图样的视图方向。

(2)剪切符号:用于对CAD图样的裁剪定位。

(3)米制参考分度:用于对图样比例尺寸提供参考。

(4)对中符号:用于对CAD图样的方位起到对中作用。

对于复杂的CAD装配图在标准中一般要求设置图符分区,图符分区主要用于对图纸存放的图形、尺寸、结构、说明等内容起到查找、定位方便的作用。

同时规定在CAD绘图中对图纸有加长加宽要求时,应按基本幅面的短边(B)成整数倍增加。

2、比例:CAD图样中所采用的比例应该符合国家标准GB/T 14609-93《技术制图比例》的有关规定,具体见表2-2.必要时候也可以选择表2-3中的比例。

3、字体:CAD制图的字体应该按《技术制图字体》GB/T 14691-93的有关规定,做到字体端正、比画清楚、排列蒸汽、间隔均匀,并要求采用长仿宋矢量字体。

代号、符号要符合有关标准规定。

(1)字一般要以斜体输出。

(2)小数点输出时,应占一个字位,并位于中间靠下处。

(3)字母一般也要斜体输出。

(4)汉子输出时一般采用正体,并采用国家正是公布的简化汉字方案。

(5)标点符号应按照其真正含义正确使用,除省略号、破折号为两个字位外,其余均为一个字位。

(6)字体高度由图样幅面大小确定。

(7)规定字体的最小字距、行距,以及间隔线、基准线与书写字体间的最小距离。

4、图线:图线指图线的基本线型和基本线型的变形。

GB/T 17450-98《技术制图图线》对图线有详细的说明。

化工工艺符号

化工工艺符号

化工工艺符号
嘿,朋友们!今天咱就来聊聊化工工艺符号这个神奇又有趣的玩意儿。

你看啊,这化工工艺符号就像是化工世界的独特语言,它们可不是随随便便画出来的哦!每一个符号都有它特定的含义和作用,就好比咱中国人说话,一个字一个词都有它的意思。

比如说那个箭头吧,它就像个小向导,指引着物料的流向。

你想想,要是没有这个箭头,那化工流程不就乱套啦?物料都不知道该往哪儿跑了,那不就成了无头苍蝇啦!还有那些个圈圈、方块啥的,每个都代表着不同的设备或操作。

咱再打个比方,这化工工艺符号就像是地图上的标记。

你要去一个陌生的地方,没有地图上的那些标记,你能找得着路吗?肯定不行啊!化工工艺符号也是一样,它们能让我们清楚地了解整个化工过程是怎么进行的。

你可别小瞧了这些小小的符号,它们的作用可大着呢!没有它们,化工厂还不得乱成一锅粥啊!它们就像是化工世界的密码,只有懂它们的人才能解开这个神秘世界的谜题。

有时候我就想啊,这些符号是不是就像一群小精灵,在化工厂里蹦蹦跳跳地指挥着一切呢?它们虽然不会说话,但它们的存在却至关重要。

而且哦,学习这些符号也不是什么难事。

就跟咱学汉字似的,刚开始可能觉得陌生,但只要多看看,多记记,慢慢就熟悉啦!等你熟悉了这些符号,再去看那些复杂的化工流程图,就会觉得豁然开朗,就像打开了新世界的大门一样。

咱中国的化工行业能发展得这么好,这些符号可是功不可没啊!它们就像是默默奉献的小卫士,守护着化工世界的秩序和安全。

所以啊,朋友们,可别小看了这些化工工艺符号哦!它们虽然不起眼,但却有着大大的能量。

让我们一起好好了解它们,探索化工世界的奥秘吧!这就是我对化工工艺符号的看法,你们觉得呢?。

工艺流程图中各符号含义

工艺流程图中各符号含义
符号
名称
辽化末站工艺流程图中各符号含义 符号含义
显示球已经进站通过此位置 远传数据 隔离站外与站内的静电离子 分输 压力数据远传控制室 发送信号的装置 紧急关闭 电动控制球阀 接收清管器 控制室可以控制截流 紧急放空时接收ESD指令后开启该阀 现场的温度显示表 传送温度数据到控制室 远传数据 现场的压力显示表 分离器内过滤出液体的显示器并传送数据至控制室 远传数据 测量分离器内两腔体内压力差并传送数据至控制室 远传数据 过滤天然气内液态及固态等杂质 加热防止冰堵 检测天然气流量、温度、压力显示系统 压力远传控制系统 流量计量 缓冲并分离 远程安全保护 手动调节压力的 电动调压装置 远传数据 远传数据 远传数据 远传数据 计量撬和调压撬显示的数据传送回控制室 调压撬区压力显示传送回控制室 调压撬区温度显示传送回控制室 管线内压力如果高过额定值,则自动开启放空 用于天然气计量的装置 用于天然气调压的装置
注:图纸A1101 清管球指示器数据远传 IS口0101绝缘接头 PTE0101 清管三通 PT 压力变送器 PIA 压力变送器数据远传 ESDV 进站ESD系统控制球阀 XV1103 电动球阀 PR 收球筒 XV1111 电动截止阀 BDV 紧急放空阀 TG 就地温度表 TT 温度远传装置 TI 温度远传控制室显示 PG 就地压力表 LGT 液位变送器 LIA 液位变送器数据远传 PdT 差压变送器 PdIA 差压变送器数据远传 CYC 组合式过滤分离器 ET 电伴热 FIQ 超声波流量计系统 PI 压力远传 FT 超声波流量计 HEA 汇气管 SSV 气动安全截断阀 PCV 自力式调节阀 PV 电动调节阀 ZSC SSV的远传控制元件 ZIC SSV数据远传控制室 ZT PCV的远传控制元件 ZIC PCV数据远传控制室 FY SCADA系统的逻辑装置 FIC PV的压力显示 PIC PV的温度显示 V1203 角式安全阀 MU 计量撬 PRD 调压撬

化工图形符号

化工图形符号
第一位字母表示被测变量(P表示被测变 第一位字母表示被测变量(P表示被测变 量为压力), 量为压力), 后续字母表示仪表的功能( 表示具有指 后续字母表示仪表的功能(I表示具有指 示功能, 表示具有控制功能 示功能,C表示具有控制功能
PIC 207
PIC就表示一台具有指示功能的压力控制器 就表示一台具有指示功能的压力控制器
带控制点的工艺流程图
培训目标: 培训目标: 1.学会绘制带控制点的流程图 学会绘制带控制点的流程图 2.能分析流程图中各个符号代 能分析流程图中各个符号代 表的意义
在化工自动控制的设计文件中, 在化工自动控制的设计文件中,使用图 形符号和字母代号表示过程检测、 形符号和字母代号表示过程检测、控制 系统所采用的各种仪表。 系统所采用的各种仪表。 在绘制控制流程图时, 在绘制控制流程图时,图中所采用的图 列符号都要按有关的技术规定进行。 列符号都要按有关的技术规定进行。
表示工段号为2,仪表序号为 表示工段号为 ,仪表序号为07
总结
在带控制点的工艺流程图中仪表位号的标注 方法是:圆圈上半圆填写字母代号, 方法是:圆圈上半圆填写字母代号,下半圆 填写数字编号。 填写数字编号。 一台仪表或一个圆圈内,具有指示、 一台仪表或一个圆圈内,具有指示、记录功 能时只标注字母代号“ ,不标注“ 。 能时只标注字母代号“R”,不标注“I”。 具有开关、报警功能时只标注字母代号“ , 具有开关、报警功能时只标注字母代号“A”, 不标注“ 。字母代号SA表示联锁和报警功 不标注“S”。字母代号 表示联锁和报警功 能。
请说出以下仪表所表示的含义
H
TRC 207
LICA 202
L
AI 207
H、L表示的含义 、 表示的含义
三、仪表位号的表示方法

化工图形符号

化工图形符号

常用执行器的图形符号?测量点是由过程设备或管道符号引到仪表圆圈的连接引线连接起来一般无特定的图形符号?若测量点位于设备中当有必要标出测量点在过程设备中的位置时可在引线的起点加一个直径为2mm的小圆符号或加虚线?连接线?通用的仪表信号线均以细实现表示
带控制点的工艺流程图
培训目标: 1.学会绘制带控制点的流程图 2.能分析流程图中各个符号代 表的意义
PIC 表示工段号为2,仪表序号为07 207
总结
❖ 在带控制点的工艺流程图中仪表位号的标注 方法是:圆圈上半圆填写字母代号,下半圆 填写数字编号。
❖ 一台仪表或一个圆圈内,具有指示、记录功 能时只标注字母代号“R”,不标注“I”。
❖ 具有开关、报警功能时只标注字母代号“A”, 不标注“S”。字母代号SA表示联锁和报警功 能。
PIC就表示一台具有指示功能的压力控制器
请说出以下仪表所表示的含义
TRC 207
H
LICA
AI
202
207
L
H、L表示的含义
三、仪表位号的表示方法
❖ 在检测、控制系统中,构成回路的每个仪表 都应有自己的仪表位号。
❖ 仪表位号由字母代号组合和阿拉伯数字编号 组成。
❖ 第一位表示工段号,后续位表示仪表回路顺 序号。
❖ PID图是管路和仪表流程图,又称带控制点的 工艺流程图
一、仪表图形符号
包括: 1.测量点(包括检测元件、取样点) 2.连接线(通用仪表信号线、相交相连、相交
不相连) 3.常用仪表及安装位置的图形符号(如孔板、
转子流量计) 4.常用执行器的图形符号
❖ 测量点是由过程设备或管道符号引到仪表圆 圈的连接引线连接起来,一般无特定的图形 符号
❖ 1:就地安装仪表 ❖ 2:集中仪表盘面安装仪表 ❖ 3:就地仪表盘面安装仪表 ❖ 4:集中仪表盘后安装仪表 ❖ 5:就地仪表盘程图中,用来表示仪表的小圆圈内, 一般写有两位或者两位以上的字母:

化工图形符号.

化工图形符号.
1:就地安装仪表 2:集中仪表盘面安装仪表 3:就地仪表盘面安装仪表 4:集中仪表盘后安装仪表 5:就地仪表盘后安装仪表
二、字母代号
在控制流程图中,用来表示仪表的小圆圈内, 一般写有两位或者两位以上的字母:
PIC 207
第一位字母表示被测变量(P表示被测变 量为压力),
后续字母表示仪表的功能(I表示具有指 示功能,C表示具有控制功能
若测量点位于设备中,当有必要标出测量点 在过程设备中的位置时,可在引线的起点加 一个直径为2mm的小圆符号或加虚线
连接线
通用的仪表信号线均以细实现表示。连接线 表示交叉及相接时,必要时也可用加箭头的 方式表示信号的方向
仪表的图形符号
仪表的图形符号是一个细实线圆圈,直径约 10mm,对于不同的仪表安装位置的图称带控制点的 工艺流程图
一、仪表图形符号
包括: 1.测量点(包括检测元件、取样点) 2.连接线(通用仪表信号线、相交相连、相交
不相连) 3.常用仪表及安装位置的图形符号(如孔板、
转子流量计) 4.常用执行器的图形符号
测量点是由过程设备或管道符号引到仪表圆 圈的连接引线连接起来,一般无特定的图形 符号
PIC 表示工段号为2,仪表序号为07 207
总结
在带控制点的工艺流程图中仪表位号的标注 方法是:圆圈上半圆填写字母代号,下半圆 填写数字编号。
一台仪表或一个圆圈内,具有指示、记录功 能时只标注字母代号“R”,不标注“I”。
具有开关、报警功能时只标注字母代号“A”, 不标注“S”。字母代号SA表示联锁和报警功 能。
PIC就表示一台具有指示功能的压力控制器
请说出以下仪表所表示的含义
TRC 207
H
LICA

化工工艺图纸标识代号

化工工艺图纸标识代号

一、??设备位号按照《化工工艺设计施工图内容和深度统一规定》(HG20519.35-92)的要求,施工图中设备名称应与初步设计所确定的名称一致。

1)设备位号的组成每台设备只编一个位号,由四个单元组成,如下所示:M 03 101 A(1)(2)(3)(4)这四个单元依次是:(1)设备类别代号;(2)设备所在的主项(建筑单体/车间/工段)的编号;(3)主项内同类设备顺序号;(4)相同设备的数量尾号。

(1)? ???设备类别代号按设备类别编制不同的代号,一般取设备英文名称的第一个字母(大写)做代号,具体规定如下:(2)? ???设备所在的主项编号按工程设计总负责人给定的主项编号填写,采用两位数字,从01~99。

特殊情况下允许以主项代号作为主项编号。

(3)? ???主项内同类设备顺序号按同类设备在工艺流程中流向及立面位置的先后顺序编写,采用三位数字,其中第一位数字一般可采用楼层代号,从1开始,后两位为设备顺序号,从01~99。

(4)? ???相同设备的数量尾号两台或两台以上设备并联时,它们的位号前三项完全相同,用不同的数量尾号予以区别,按数量和排列顺序依次以大写英文字母A、B、C…作为每台设备的尾号,在设备一览表中可以写作A/B或A-C…。

(5)? ???书写方法设备位号在流程图、设备布置图及管道布置图中书写时,在规定的位置划一条粗实线-设备位号线,线上方书写设备位号,线下方在需要时可书写设备名称。

二、??管道代号管道及管件的选用应符合我院《压力管道设计技术统一规定》和《化工管道设计规范》(HGJ8-87)的规定,按照《化工工艺设计施工图内容和深度统一规定》(HG20519.37-92)的要求,管道及仪表流程图中的管道应标注四个部分,即管道号(管段号,由三个单元组成)、管径、管道等级和隔热或隔声代号,总称为管道组合号(管道代号),一般标注在管道的上方,如下图所示:PG03001-100 L1B-C(1)(2)(3)(4)??(5)(6)管道组合号(管道代号)由六个单元组成,这六个单元依次是:(1)物料代号;(2)主项代号;(3)管道顺序号,以上三个单元组成管道号(管段号);(4)管道尺寸;(5)管道等级;(6)隔热或隔声代号。
