bd413给排水施工图设计内审表
合集下载
施工图设计内审表
8
外窗开启扇位置、尺寸及开启方向是否满足室外空调机的安装放置要求
9
门窗开启面积是否满足通风要求
10
安全玻璃、防火玻璃等特种玻璃的使用部位是否符合规范要求
11
玻璃幕墙的分隔与立面图纸是否吻合并满足设计效果要求
12
玻璃幕墙开启扇的尺寸、位置和高度是否合适并满足使用要求
13
玻璃幕墙横樘的位置对视线是否有影响
2
平面分隔与经确认的方案是否一致，开间、进深尺寸是否合理、满足规范及使用要求
3
房间名称是否正确且符合规范要求
4
无障碍设计是否符合规范要求（出入口、坡道、电梯、门）
5
单体底层平面是否存在不能完全封闭管理、单元门非唯一出入口现象
6
起居室的面积、轴线尺寸、采光通风是否符合规范要求，开向起居室门洞设置、单边墙面长度是否合理、便于使用
13
阳、露台栏杆高度是否满足规范要求，是否存在栏杆、栏板高度过高、影响视线及使用的现象
14
有翻口雨篷是否均考虑了有组织排水
15
节点详图索引是否正确，有无遗漏
16
地上、地下共用楼梯间时，是否存在外墙通窗跨越地上、地下平台板的现象，是否采取了防火分隔措施
17
地库扣除设备高度后的室内净高是否满足规范要求
18
2
室外地平、首层地平、主要檐口、建筑物最高点以及关键控制标高与平、立面是否一致
3
层高、室内净高是否符合规范要求
4
人员可到达部位的净高是否符合规范要求
5
全装修房的室内净高考虑装修尺寸后是否符合规范要求
6
别墅停车库考虑机械设备安装后的净高尺寸是否符合规范要求
7
窗台高度是否符合规范要求，低窗台位置是否已考虑相应的构造措施
外窗开启扇位置、尺寸及开启方向是否满足室外空调机的安装放置要求
9
门窗开启面积是否满足通风要求
10
安全玻璃、防火玻璃等特种玻璃的使用部位是否符合规范要求
11
玻璃幕墙的分隔与立面图纸是否吻合并满足设计效果要求
12
玻璃幕墙开启扇的尺寸、位置和高度是否合适并满足使用要求
13
玻璃幕墙横樘的位置对视线是否有影响
2
平面分隔与经确认的方案是否一致，开间、进深尺寸是否合理、满足规范及使用要求
3
房间名称是否正确且符合规范要求
4
无障碍设计是否符合规范要求（出入口、坡道、电梯、门）
5
单体底层平面是否存在不能完全封闭管理、单元门非唯一出入口现象
6
起居室的面积、轴线尺寸、采光通风是否符合规范要求，开向起居室门洞设置、单边墙面长度是否合理、便于使用
13
阳、露台栏杆高度是否满足规范要求，是否存在栏杆、栏板高度过高、影响视线及使用的现象
14
有翻口雨篷是否均考虑了有组织排水
15
节点详图索引是否正确，有无遗漏
16
地上、地下共用楼梯间时，是否存在外墙通窗跨越地上、地下平台板的现象，是否采取了防火分隔措施
17
地库扣除设备高度后的室内净高是否满足规范要求
18
2
室外地平、首层地平、主要檐口、建筑物最高点以及关键控制标高与平、立面是否一致
3
层高、室内净高是否符合规范要求
4
人员可到达部位的净高是否符合规范要求
5
全装修房的室内净高考虑装修尺寸后是否符合规范要求
6
别墅停车库考虑机械设备安装后的净高尺寸是否符合规范要求
7
窗台高度是否符合规范要求，低窗台位置是否已考虑相应的构造措施
给排水施工图审查要点表(201711修改版 标准版)
2）户内给水总阀的设置 √ 3、阳台 、厨房 3)热水器及其配套设置（包括分散式太阳能热 √ 及空中 水器和燃气热水器、电热水器） 花园 4) 厨房排水管的设置是否影响装修及使用 √ 5） 空中花园及露台绿化给水龙头的设置，排 √ 水措施的设置（寒冷及严寒地区除外） 1) 卫生间管井尺寸及排水立管的设置 √
√ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √
1）减压阀组安装大样 2）集水井安装大样、潜污泵设置 节点详 3）屋顶水箱详图 图 4）特殊热源热水原理图 5）泳池设计原理图 6）其他问题（如有水泵房大样） a、消火栓给水管道与设计范围外管 道的衔接情况 b、系统各层管道平面设置位置、转 1）平面图 换情况 c、消火栓平面布置情况 消火栓 d、水泵接合器的设置情况 给水系 a、系统图完整性、合理性及与平面 统 图的统一性 2）系统图 b、减压措施、阀门及管件设置问题 3）其他问题 a、喷淋给水管道与设计范围外管道 的衔接情况 1）平面图 b、喷淋管网、喷头布置情况 c、报警阀、水泵接合器、末端试水 装及其排水等设置情况 自动喷 a、系统图完整性、合理性及与平面 淋系统 图的统一性 2）系统图 b、阀门及管件设置部位是否合理 （如减压阀、减压孔板等） 3）其他问题
给排水专业施工图审查要点表（集团标准与要求类）
分项 审查要点 1、本次报审项目施工图完整性 2、给排水施工图与其他专业图纸一致性 1、消火栓或自喷有较大区域无法覆盖保护 重大质量 2、存在用水水质污染隐患问题 安全问题 3、存在用水或排水安全隐患问题 1、违反有关消防、自喷的强条问题，包括水箱设置、 违反国家 泵组选择、消防排水等 规范的重 大问题 2、违反有关给排水管道布置与敷设的强条问题 1、是否与成控批复的永水方案一致 是否符合 成本批复 2、是否与成控批复的中央软水净化系统一致 文件 3、是否与成控批复的热水或泳池方案一致 √ √ √ √ √ √ 具体问题 回复 复核
(完整word版)施工图各专业审查要点表
外门、消防通道的净宽尺寸应满足消防要求；
门厅上方有排水管时应核对管底标高是否满足门厅高度要求；
综合考虑各专业室外设备位置
入户门、防火门宜留门垛不少于100；
内走道净宽应满足消防要求，消火栓不得占用走道净宽；
核查空调孔预留位置、高度，空调冷凝水管的设置应与建筑专业协调；
卫生间的出气孔；
核查厨卫阳台污水、废水、雨水管、地漏的位置是否影响使用；
计算机程序 分析计算
所建立的计算分析模型是否符合实际，需要有总信息，各层结构平面简图、荷 载简图、配筋简图，底层墙、柱的内力组合结果，墙体受压计算结果，错层结 构柱的计算长度，高层建筑的水平位移值，大跨度梁、楼（屋）盖的挠度、裂 缝宽度数值，抗震设防区的柱轴压比
应有必要的 手算
标准构件选用的计算，浅基础的地基承载力、变形、基础强度计算，人工挖孔 桩强度、承载力计算，楼梯、墙梁等构件计算，雨蓬、挑梁抗倾覆计算、局部 受压计算、雨蓬梁抗扭计算，挡土墙的抗倾覆、抗滑移及基底承载力、墙身强 度计算等
梁的配筋应满足配筋构造要求（包括抗震设计时框架梁、柱箍筋加密等）。
板面下降处梁标高是否对应下降。
梁高是否影响房间使用。
楼面梁支承在剪力墙上时，应米取措施增强剪力墙出平面的抗弯能力；应避免 楼面梁垂直支承在无翼墙的剪力墙的端部。
剪力墙结构设角窗时，该处L形连梁应按双悬挑梁复核，该处墙体和楼板应专
门进行加强。
排水、截水、地面封闭措施。
钢筋砼 结构
结构布置图
结构平面布置是否规则，抗侧力体系布置、刚度、质量分布是否均匀对称；对 平面不规则的结构（扭转不规则、凹凸不规则、楼板局部不连续等）是否采取 了有效措施；不应釆用严重不规则的设计方案。
结构竖向高宽比控制、竖向抗侧力构件的连续性及载面尺寸、结构材料强度等 级变化是否合理；对竖向不规则结构（侧向刚度不规则、竖向抗侧力构件不连 续、楼层承载力突变、竖向局部水平外伸或内缩及出屋面的小屋等）是否采取 了有效措施。
门厅上方有排水管时应核对管底标高是否满足门厅高度要求；
综合考虑各专业室外设备位置
入户门、防火门宜留门垛不少于100；
内走道净宽应满足消防要求，消火栓不得占用走道净宽；
核查空调孔预留位置、高度，空调冷凝水管的设置应与建筑专业协调；
卫生间的出气孔；
核查厨卫阳台污水、废水、雨水管、地漏的位置是否影响使用；
计算机程序 分析计算
所建立的计算分析模型是否符合实际，需要有总信息，各层结构平面简图、荷 载简图、配筋简图，底层墙、柱的内力组合结果，墙体受压计算结果，错层结 构柱的计算长度，高层建筑的水平位移值，大跨度梁、楼（屋）盖的挠度、裂 缝宽度数值，抗震设防区的柱轴压比
应有必要的 手算
标准构件选用的计算，浅基础的地基承载力、变形、基础强度计算，人工挖孔 桩强度、承载力计算，楼梯、墙梁等构件计算，雨蓬、挑梁抗倾覆计算、局部 受压计算、雨蓬梁抗扭计算，挡土墙的抗倾覆、抗滑移及基底承载力、墙身强 度计算等
梁的配筋应满足配筋构造要求（包括抗震设计时框架梁、柱箍筋加密等）。
板面下降处梁标高是否对应下降。
梁高是否影响房间使用。
楼面梁支承在剪力墙上时，应米取措施增强剪力墙出平面的抗弯能力；应避免 楼面梁垂直支承在无翼墙的剪力墙的端部。
剪力墙结构设角窗时，该处L形连梁应按双悬挑梁复核，该处墙体和楼板应专
门进行加强。
排水、截水、地面封闭措施。
钢筋砼 结构
结构布置图
结构平面布置是否规则，抗侧力体系布置、刚度、质量分布是否均匀对称；对 平面不规则的结构（扭转不规则、凹凸不规则、楼板局部不连续等）是否采取 了有效措施；不应釆用严重不规则的设计方案。
结构竖向高宽比控制、竖向抗侧力构件的连续性及载面尺寸、结构材料强度等 级变化是否合理；对竖向不规则结构（侧向刚度不规则、竖向抗侧力构件不连 续、楼层承载力突变、竖向局部水平外伸或内缩及出屋面的小屋等）是否采取 了有效措施。

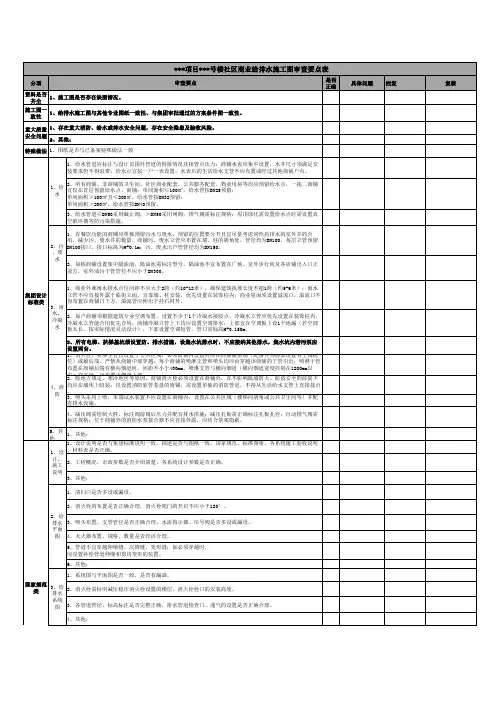

02住宅项目社区商业施工图审查要点表(给排水)
单间面积＞200㎡，给水管按DN40预留。
3、给水管道≤DN50采用截止阀，＞DN50采用闸阀；排气阀需标注规格；屋顶绿化需设置给水点时需设置真 空破坏器等防污染措施。
1、有餐饮功能的商铺应单独预留污水与废水，预留的位置要分开且宜尽量考虑同性质排水的室外井的合
用，减少污、废水井的数量。商铺污、废水立管应布置在墙、柱的阴角处，管径均为DN100，每层立管预留 2、污 DN100接口，接口标高为H+0.1m；污、废水出户管管径均为DN150。 、废
水 2、每栋商铺设置集中隔油池，隔油池需标注型号，隔油池不宜布置在广场、室外步行街及各店铺出入口正
前方，室外油污干管管径不应小于DN300。
1、商业外廊雨水排水点位间距不应大于2跨（约10-12米），确保建筑找坡长度不超1跨（约5-6米）；雨水
集团设计
立管不应直接外露于临街立面，宜靠墙、柱安装，优先设置在装饰柱内；商业屋面须设置溢流口，溢流口不
1、给水管道应标注与设计范围外管道的衔接情况及接管点压力；商铺水表应集中设置，水井尺寸须满足安 装要求但不得浪费；给水点宜按一户一表设置；水表后的生活给水支管不应布置或经过其他商铺户内。
1、给 水
2、所有商铺、非商铺的卫生间、社区商业配套、公共服务配套、物业用房等均应预留给水点，一拖二商铺 宜仅在首层预留给水点，商铺：单间面积≤100㎡，给水管按DN25预留； 单间面积＞100㎡且≤200㎡，给水管按DN32预留；
计、 施工
2、工程概况、市政参数是否介绍清楚，各系统设计参数是否正确。
说明
3、其他：
1、清扫口是否多设或漏设。
2、消火栓的布置是否正确合理，消火栓箱门的开启不应小于120°。
2、给 排水 3、喷头布置、支管管径是否正确合理，水流指示器、信号阀是否多设或漏设。 平面
住宅项目给排水施工图审核要点一览表
审核是否按消防规范的规定设置了相应的消火栓、自动喷水灭火、气体灭火、水喷雾灭火、灭火器等系统和设施，消防设计参数和标准是否正确。
审核在系统的选型及管道（给水、排水、雨水、消防）的选择上是否符合建造标准、公司对该地块楼盘档次的定位，合理控制了造价。
审核管道、设备的防隔振、消声、防水锤、防膨胀、防伸缩沉降、防污染、防露、防冻、放气泄水、固定、保温、检查、维护等是否采取有效合理的措施。
审核消防及生活水池、屋顶水箱等是否设计有排空措施；消防及生活水池设置水位计，水位计需有明显的刻度显示；水池设置透气孔、溢流管等且应加防虫网。
审核地下储水池进水管是否采用自动液位控制阀，自动液位浮球阀应在地面设置，便于操作检修，不要设在水池顶。浮球应布在人孔范围内，注意池内水流不短路。
审核水箱、水池穿管是否提供留洞尺寸、标高。
审核给水、消防等压力系统压力是否控制合理，系统上是否有减压、泄压等安全措施。
审核消防水池和屋顶消防水箱的储水容积是否符合规范规定，当消防、生活合用水池、水箱时，是否有保证消防水量不被动用的措施。
审核室内消火栓管网是否按规范规定连成环状，环状管网的引入管应不少于两根，管网上阀门的布置应满足规范规定。
审核屋顶是否设试验用消火栓；自动喷水灭火系统各层末端是否设有终端放水试验装置。
审核给排水、消防管线是否已综合考虑与结构梁高、风管、电缆桥架的交叉，是否满足净高要求。
审核气体消防是否设计合理和设计到位。
审核屋顶是否设置了雨水溢流口，是否能满足雨水总排放能力要求。
审核当有人或防空地下室时，给排水设计是否符合人防设计有关规范及当地人防主管部门的规定。
审核生活给水泵房、消防泵房、热水机房、中水机房等设备房设置的位置、面积是否合理。
审核是否写明项目周边环境及市政现状，包括周边道路及市政管线叙述。
审核在系统的选型及管道（给水、排水、雨水、消防）的选择上是否符合建造标准、公司对该地块楼盘档次的定位，合理控制了造价。
审核管道、设备的防隔振、消声、防水锤、防膨胀、防伸缩沉降、防污染、防露、防冻、放气泄水、固定、保温、检查、维护等是否采取有效合理的措施。
审核消防及生活水池、屋顶水箱等是否设计有排空措施；消防及生活水池设置水位计，水位计需有明显的刻度显示；水池设置透气孔、溢流管等且应加防虫网。
审核地下储水池进水管是否采用自动液位控制阀，自动液位浮球阀应在地面设置，便于操作检修，不要设在水池顶。浮球应布在人孔范围内，注意池内水流不短路。
审核水箱、水池穿管是否提供留洞尺寸、标高。
审核给水、消防等压力系统压力是否控制合理，系统上是否有减压、泄压等安全措施。
审核消防水池和屋顶消防水箱的储水容积是否符合规范规定，当消防、生活合用水池、水箱时，是否有保证消防水量不被动用的措施。
审核室内消火栓管网是否按规范规定连成环状，环状管网的引入管应不少于两根，管网上阀门的布置应满足规范规定。
审核屋顶是否设试验用消火栓；自动喷水灭火系统各层末端是否设有终端放水试验装置。
审核给排水、消防管线是否已综合考虑与结构梁高、风管、电缆桥架的交叉，是否满足净高要求。
审核气体消防是否设计合理和设计到位。
审核屋顶是否设置了雨水溢流口，是否能满足雨水总排放能力要求。
审核当有人或防空地下室时，给排水设计是否符合人防设计有关规范及当地人防主管部门的规定。
审核生活给水泵房、消防泵房、热水机房、中水机房等设备房设置的位置、面积是否合理。
审核是否写明项目周边环境及市政现状，包括周边道路及市政管线叙述。
给排水专业施工图设计自审要点表
项目名称
专业
给排水
工程编号
要点
类型
给排水专业强制性条文
设计／
日期
校对／
日期
备注：
1.以下各项内容归纳节选自《工程建设标准强制性条文 房屋建筑部分》（2013年版）中有代表性的条文。
2.带“△”标注的内容引自其它规范规程规定。
3.此表不替代本院质量体系流程，设计文件需要满足国家地方行业各项规范规程规定及本院各项技术规定，并需论证设计的合理性，以提供合格的设计产品。
《住宅设计规范》GB50096-2011
8.2.1 住宅各类生活供水系统水质应符合国家现行有关标准的规定
《民用建筑节水设计标准》GB50555-2010
4.1.5 景观用水水源不得采用市政自来水和地下水井
5.1.2 民用建筑采用非传统水源时，处理出水必须保障用水终端的日常供水水质安全可靠，严禁对人体健康和室内卫生环境产生负面影响。
3.利用城镇给水管网水压且小区引入管无防回流设施时，向商用的锅炉、热水机组、水加热器、气压水罐等有压容器或密闭容器注水的进水管上。
3.2.5A 从小区或建筑物内生活饮用水管道系统上接至下列用水管道或设备时，应设置倒流防止器：
1.单独接出消防用水管道时，在消防用水管道的起端；
2.从生活饮用水贮水池抽水的消防水泵出水管上。
6.4.4 严禁二次供水管道与非饮用水管道链接。
10.1.11 调试后必须对供水设备、管道进行冲洗和消毒。
11.3.6 水池（箱）的清洗消毒应符合下列规定：
1.水池（箱）必须定期清洗消毒，每半年不得少于一次；
2.应根据水池（箱）的材质选择相应的消毒剂，不得采用单独依靠投放消毒剂的清洗消毒方式；
3.水池（箱）清洗消毒后应对水质进行检测，检测结果应符合现行国家标准《生活饮用水卫生标准》GB5749的规定；
专业
给排水
工程编号
要点
类型
给排水专业强制性条文
设计／
日期
校对／
日期
备注：
1.以下各项内容归纳节选自《工程建设标准强制性条文 房屋建筑部分》（2013年版）中有代表性的条文。
2.带“△”标注的内容引自其它规范规程规定。
3.此表不替代本院质量体系流程，设计文件需要满足国家地方行业各项规范规程规定及本院各项技术规定，并需论证设计的合理性，以提供合格的设计产品。
《住宅设计规范》GB50096-2011
8.2.1 住宅各类生活供水系统水质应符合国家现行有关标准的规定
《民用建筑节水设计标准》GB50555-2010
4.1.5 景观用水水源不得采用市政自来水和地下水井
5.1.2 民用建筑采用非传统水源时，处理出水必须保障用水终端的日常供水水质安全可靠，严禁对人体健康和室内卫生环境产生负面影响。
3.利用城镇给水管网水压且小区引入管无防回流设施时，向商用的锅炉、热水机组、水加热器、气压水罐等有压容器或密闭容器注水的进水管上。
3.2.5A 从小区或建筑物内生活饮用水管道系统上接至下列用水管道或设备时，应设置倒流防止器：
1.单独接出消防用水管道时，在消防用水管道的起端；
2.从生活饮用水贮水池抽水的消防水泵出水管上。
6.4.4 严禁二次供水管道与非饮用水管道链接。
10.1.11 调试后必须对供水设备、管道进行冲洗和消毒。
11.3.6 水池（箱）的清洗消毒应符合下列规定：
1.水池（箱）必须定期清洗消毒，每半年不得少于一次；
2.应根据水池（箱）的材质选择相应的消毒剂，不得采用单独依靠投放消毒剂的清洗消毒方式；
3.水池（箱）清洗消毒后应对水质进行检测，检测结果应符合现行国家标准《生活饮用水卫生标准》GB5749的规定；
给排水-施工图自审要点表(公建)
给排水施工图（□白图 □蓝图）审核要点表（公建）
项目名称： 序号 1 图号 子项名称： 自审要点 消火栓位置与装修专业复核，是否影响装修 公卫蹲便器给排水点定位、安装高度等需根据具体选用产品而定，前期 与装修专业沟通 架空安装的消防管敷设标高需与结构图叠图核对，是否影响净空 审核人： 具体问题 设计院修改情况 审核时间： 复核是否 已修改 考核金额 10
10 20 10
9
10
10
10
11
综合楼一层淋浴间分隔建筑图不准确，以装淋浴加热系统复核是否按成本审批通过的方案
10
注：以上扣罚按条计算，扣罚总额为扣罚金额*条数
2
10
5
10
6 7 8
复核喷泉给水、放空、溢流三根管需分别预留到位 首层下部无地下室时，卫生间及走管部分注意降板 如设置集中热水系统，需复核深化图管道连接是否正确及预留是否与主 体设计预留管对应 综合楼室内泳池周边无地下室部分注意降板300mm，泳池吸污管、溢流排 水管走降板垫层内，便于检修 核对综合楼室内泳池预埋管
项目名称： 序号 1 图号 子项名称： 自审要点 消火栓位置与装修专业复核，是否影响装修 公卫蹲便器给排水点定位、安装高度等需根据具体选用产品而定，前期 与装修专业沟通 架空安装的消防管敷设标高需与结构图叠图核对，是否影响净空 审核人： 具体问题 设计院修改情况 审核时间： 复核是否 已修改 考核金额 10
10 20 10
9
10
10
10
11
综合楼一层淋浴间分隔建筑图不准确，以装淋浴加热系统复核是否按成本审批通过的方案
10
注：以上扣罚按条计算，扣罚总额为扣罚金额*条数
2
10
5
10
6 7 8
复核喷泉给水、放空、溢流三根管需分别预留到位 首层下部无地下室时，卫生间及走管部分注意降板 如设置集中热水系统，需复核深化图管道连接是否正确及预留是否与主 体设计预留管对应 综合楼室内泳池周边无地下室部分注意降板300mm，泳池吸污管、溢流排 水管走降板垫层内，便于检修 核对综合楼室内泳池预埋管
房建项目给排水专业施工图内审要点
24
条件明确消防系统设计原则，消防设计用水量。是否明确市 政给水的给水管径、流量、压力。室外消防用水量。市政给
水是否双路供水。
25
20.消火栓布置间距，应能保证2股充实水柱到达任何部位消 防要求，且满足建筑功能使用及美观。
26
21.明确消火栓系统竖向分区，及减压方式。消火栓系统管网 布置成环。
22.消防加压泵房 平面布置是否合理。消防水泵选用参数，
8
4.平面管线布置是否满足功能使用要求，用水点位置是否合 理。是否影响功能使用。审核经济型，合理性。
9
5.室内管道不应穿越变配电房、电梯机房、通信机房等遇水 会损坏设备、引发事故的房间，应避免在设备上方通过。
6.给水系统分区是否合理，单体建筑供水系统与市政供水条
10
件是否一致。建筑的给水分区是否符合规范及专业局要求。
16
12.排水管道立管管径及连接方式。底层排水是否按要求单独 排出。通气管道的布置及连接方式。
17
13.明确排水系统采用形式，室内排水系统是污、废合流、还 是污、废分流。平面与系统是否一致，管线布置是否合理。
是否 是否 是否 是否 是否 是否 是否 是否 是否 是否
是否
是否 是否 是否 是否 是否 是否
远传系统。商业、集中餐饮与居住分别计量。
13
9.管井布置及尺寸是否合理，满足专业局要求，是否满足检 修维修要求。管道立管设置位置是否有承重墙固定。
10.生活饮用水水池防止二次污染，应有消毒处理的措施。水
14
箱或管网，设置消毒装置。水池、水箱材质应符合卫生饮用
水规定的标准要求。
15
11.依据市政排水管网条件，明确排水系统管道布置及系统排 水方式。
施工图审查意见表(给排水)
查
7、排水主管建议由硬聚乙烯（及PE）管改为PVC消音管； 8、空调排水管建议由DN100PVC管改为DN75PVC管。
意
见
年 审查人 审核人月Βιβλιοθήκη 日施工图审查意见表
工程项目 宝地-御华府一期商业网点配套用房 存在问题及建议： 1、施工图无给水工程的详图（详图A 、详图B ）； 2、建议卫生间及阳台地坪降低，以免再做卫生间及阳台的防水；
， ，
子项名称
给排水
审
3、施工图中无地下室给水管网，建议每个地下室内增加一个给水接口（水龙头）； 4、给水管主干管网建议由镀锌管改为聚丙烯（及PPR）管； 5、给水管支干管建议由钢塑复合管改为聚丙烯（及PPR）管； 6、在给水管主干管在不更改的情况下建议将镀锌管的连接方式改为沟槽连接；
房建项目给排水施工图审查要点表
标准
4）洁具及地漏预留孔洞的定位（沉箱卫生间不 考核） 5) 沉箱套管及沉箱地漏的设置（隔层排水不考 核）
1）外立面与雨水立管的设置
5、外立面 及空调飘 2）冷凝水立管及排水地漏设置 窗、飘板
3）出屋面通气管的设置
具体问题
a、给水系统管材
1）管材的 选用
b、排水系统管材
c、消防水系统管材
2）卫生器具给水配件安装高度 6、相关材 料与设备 3)水表的相关设置（规格及安装）
2）户内给水总阀的设置 3、阳台、
厨房 3)热水器及其配套设置（包括分散式太阳能热 水器和燃气热水器、电热水器）
4) 厨房排水管的设置是否影响装修及使用
1) 卫生间管井尺寸及排水立管的设置
2）住宅隔层排水卫生间横支管安装高度是否影 响装修及使用
4、卫生间 3) 卫生间地面地漏、淋浴间地漏的设置
是否符合 集团设计
4)阀门的设置（规格及安装）
5)管道穿楼板套管管材及设置
6）消火栓设置位置及箱体选型 7）其他设备及配件的设置（隔油池、化粪池或 给水设备、水池水箱、水泵等）
其它问题
备注 1、核实栏中，图纸符合审查要点的填“√”；不符合的填“×”；没此项内容的填“○”。
回复
施工
复核
住宅/商业/地下室 给排水专业 施工图审核要点表（国家规范类）
住宅/商业/地下室 给排水专业 图审查要点表（集团标准与要求类）
分项
审查要点
1、地下车 库、首层 等大堂
1)大堂（门廊）内管道的设置对装修效果的影 响
2、电梯间 1)电梯前室内管道的设置对装修效果的影响
等公共部
分
2)地下室电梯厅管井的设置及管井清洁龙头、
地漏及给排水管的设置
4）洁具及地漏预留孔洞的定位（沉箱卫生间不 考核） 5) 沉箱套管及沉箱地漏的设置（隔层排水不考 核）
1）外立面与雨水立管的设置
5、外立面 及空调飘 2）冷凝水立管及排水地漏设置 窗、飘板
3）出屋面通气管的设置
具体问题
a、给水系统管材
1）管材的 选用
b、排水系统管材
c、消防水系统管材
2）卫生器具给水配件安装高度 6、相关材 料与设备 3)水表的相关设置（规格及安装）
2）户内给水总阀的设置 3、阳台、
厨房 3)热水器及其配套设置（包括分散式太阳能热 水器和燃气热水器、电热水器）
4) 厨房排水管的设置是否影响装修及使用
1) 卫生间管井尺寸及排水立管的设置
2）住宅隔层排水卫生间横支管安装高度是否影 响装修及使用
4、卫生间 3) 卫生间地面地漏、淋浴间地漏的设置
是否符合 集团设计
4)阀门的设置（规格及安装）
5)管道穿楼板套管管材及设置
6）消火栓设置位置及箱体选型 7）其他设备及配件的设置（隔油池、化粪池或 给水设备、水池水箱、水泵等）
其它问题
备注 1、核实栏中，图纸符合审查要点的填“√”；不符合的填“×”；没此项内容的填“○”。
回复
施工
复核
住宅/商业/地下室 给排水专业 施工图审核要点表（国家规范类）
住宅/商业/地下室 给排水专业 图审查要点表（集团标准与要求类）
分项
审查要点
1、地下车 库、首层 等大堂
1)大堂（门廊）内管道的设置对装修效果的影 响
2、电梯间 1)电梯前室内管道的设置对装修效果的影响
等公共部
分
2)地下室电梯厅管井的设置及管井清洁龙头、
地漏及给排水管的设置
施工图设计审查表
常州市武进区建设工程施工图设计审查报审表(B1）项目名称：建设单位：经办人：___________ 填报日期: 年月日接审机构：常州市武进区建设工程施工图设计审查中心经办人：___________ 填报日期：年月日审查编号:常州市武进区建设工程施工图设计审查中心制2、结构体系：砌体、底框、剪力墙、框架、框支剪力墙、框剪、筒体、框筒、排架、钢框架、门式刚架、钢网架；3、基础形式：桩基、独基、条基、柱基、筏基等。
