2024年晶体二极管伏安特性曲线学习教案

2024年晶体二极管伏安特性曲线学习教案一、教学目标1.理解晶体二极管的基本结构和工作原理。

2.掌握晶体二极管的伏安特性曲线及其应用。

3.培养学生动手实验、观察分析数据的能力。

二、教学内容1.晶体二极管的基本结构和工作原理。

2.晶体二极管的伏安特性曲线。

3.晶体二极管伏安特性曲线的测量方法。

三、教学重点与难点1.教学重点：晶体二极管的工作原理和伏安特性曲线。

2.教学难点：晶体二极管伏安特性曲线的测量方法。

四、教学过程第一课时一、导入1.引导学生回顾半导体器件的基本概念，如半导体、PN结等。

2.提问：同学们，我们在之前的学习中了解了半导体的基本性质，那么什么是晶体二极管呢？它有什么特点？二、讲授1.讲解晶体二极管的基本结构和工作原理。

2.通过实物模型和动画演示，帮助学生理解晶体二极管的工作原理。

3.引导学生思考：晶体二极管在实际应用中有什么作用？第二课时一、探究1.引导学生进行实验，测量晶体二极管的伏安特性曲线。

2.学生分组进行实验，观察并记录实验数据。

3.教师巡回指导，解答学生疑问。

二、分析1.教师引导学生分析实验数据，绘制晶体二极管的伏安特性曲线。

2.学生展示实验成果，进行讨论交流。

第三课时一、应用1.讲解晶体二极管伏安特性曲线在实际应用中的意义。

2.举例说明晶体二极管伏安特性曲线在电路设计中的应用。

3.学生设计简单的电路，运用晶体二极管的伏安特性曲线。

二、巩固1.学生完成课后作业，巩固晶体二极管伏安特性曲线的知识。

2.教师批改作业，了解学生掌握情况。

第四课时2.学生分享学习心得，交流学习经验。

二、拓展1.介绍晶体二极管的其他特性，如温度特性、频率特性等。

2.引导学生思考：如何提高晶体二极管的性能？三、作业1.完成课后练习，巩固晶体二极管伏安特性曲线的知识。

2.查阅资料，了解晶体二极管在现实生活中的应用。

五、教学评价1.课后对学生进行问卷调查，了解学生对晶体二极管伏安特性曲线的掌握情况。

2.课堂表现评价：观察学生在实验、讨论、分享等环节的表现，评价学生的合作能力、探究能力和创新能力。

晶体二极管伏安特性曲线学习教案(1)

晶体二极管伏安特性曲线学习教案一、教学内容本节课选自《电子技术基础》第四章第一节，详细内容为晶体二极管的伏安特性曲线。

通过本节课的学习，学生将掌握晶体二极管的伏安特性曲线的测量方法、曲线特点以及在实际应用中的重要性。

二、教学目标1. 理解晶体二极管伏安特性曲线的概念及测量方法；2. 能够分析晶体二极管伏安特性曲线的特点及其在实际应用中的作用；3. 学会使用实验仪器测量晶体二极管的伏安特性曲线，并具备一定的实验操作能力。

三、教学难点与重点教学难点：晶体二极管伏安特性曲线的测量方法及曲线特点分析。

教学重点：晶体二极管伏安特性曲线在实际应用中的重要性及其测量方法。

四、教具与学具准备1. 教具：晶体二极管、直流电源、电流表、电压表、可调电阻、实验电路板等；2. 学具：笔记本、铅笔、直尺、圆规等。

五、教学过程1. 实践情景引入（5分钟）利用多媒体展示实际电路中的晶体二极管，引导学生思考其工作原理。

2. 理论讲解（15分钟）介绍晶体二极管的基本原理、伏安特性曲线的概念及测量方法。

3. 例题讲解（10分钟）分析一个具体的晶体二极管伏安特性曲线的实例，讲解测量方法及曲线特点。

4. 随堂练习（15分钟）学生根据所给数据，绘制晶体二极管的伏安特性曲线。

5. 实验演示（15分钟）演示如何使用实验仪器测量晶体二极管的伏安特性曲线，并强调注意事项。

6. 学生实验（20分钟）学生分组进行实验，测量晶体二极管的伏安特性曲线。

7. 结果分析（10分钟）六、板书设计1. 晶体二极管伏安特性曲线的概念及测量方法；2. 晶体二极管伏安特性曲线的实例分析；3. 实验操作步骤及注意事项。

七、作业设计1. 作业题目：测量一个未知晶体二极管的伏安特性曲线，并分析其特点。

2. 答案：根据实验数据，绘制伏安特性曲线，分析曲线特点。

八、课后反思及拓展延伸1. 反思：本节课学生掌握了晶体二极管伏安特性曲线的测量方法及曲线特点，实验操作能力得到提高。

第1章晶体二极管教案

授课主要内容或板书设计课堂教学安排教学过程主要教学内容及步骤一、晶体二极管1、几个基本概念（1）什么叫半导体？（2）有哪两种杂质半导体？（3）在半导体中有哪两种导电的物质？（4）P型半导体和N型半导体中多数载流子分别是什么？（5）什么叫PN结？将 P 型半导体和 N 型半导体使用特殊工艺连在一起，则二者之间的特殊导电薄层叫作 PN 结。

2、PN结的特性（就是二极管的特性）PN 结具有单向导电特性：P 区接电源正极，N 区接电源负极，PN 结导通，有电流通过；P 区接电源负极，N 区接电源正极，PN 结截止，没有电流通过也就是说：（1)正极电位＞负极电位，二极管导通；(2)正极电位＜负极电位，二极管截止。

即二极管正偏导通，反偏截止。

这一导电特性称为二极管的单向导电性。

[例 1.1.1] 图 1.1.1 所示电路中，当开关 S 闭合后，、两个指示灯，哪一个可能发光？图1.1.1[例1.1.1]电路图解：由电路图可知，开关 S 闭合后，只有二极管正极电位高于负极电位，即处于正向导通状态，所以指示灯发光。

3、二极管的伏安特性（1）．正向特性【1】正向电压小于门坎电压时，二极管V截止，正向电流；其中，门坎电压（截止电压）【2】正向电压时，二极管 V 导通，正向电流从零随端电压增加，开始增加较为缓慢，以后急剧增大。

此时二极管 V 两端电压基本恒定：特点：正偏时电阻小，具有非线性。

（2）．反向特性【1】反向电压小于某一电压值时，反向电流很小，且近似为常数，其值称为反向饱和电流。

【2】反相电压大于时，I R剧增，此现象称为反向电击穿。

对应的电压值称为反向击穿电压。

特点：反偏时电阻大，并存在电击穿现象。

4、二极管的测量（a）正向电阻很小（约在几百欧到几千欧）（b）测出反向电阻大（大于几百千欧）若两次测得的阻值都很小，表明管子内部已经短路，若两次测得的阻值都很大，则管子内部已经断路。

课堂练习：1、如把一发光二极管直接接到1.5V的电源上会出现什么现象？讨论：如加的是反向电压，不亮如加的是正向电压，闪一下就会歇灭，为什么？2 当晶体二极管的 PN 结导通后，则参加导电的是（）。

识别与检测晶体二极管》教学设计

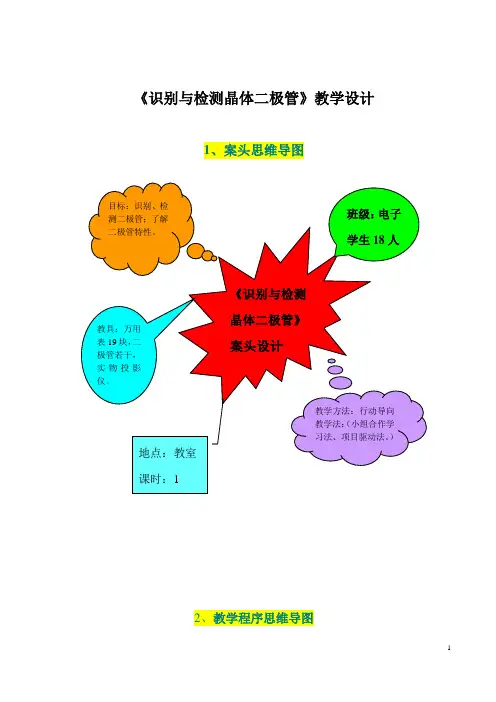

《识别与检测晶体二极管》教学设计
1、案头思维导图
2、教学程序思维导图
3、教学流程图
《识别与检测晶体二极管》教案
[教学程序]
识别与检测晶体二极管教学任务书
任务一、展示下面材料
1、部分二极管图片
整流二极管发光二极管稳压二极管大功率二极管
激光二极管
2、二极管识别，类型，符号，正负极
符号：
3、学生上台识别实物
任务二、根据下面要求，检测晶体二极管
检测原理：根据二极管的单向导电性这一特点：性能良好的二极管，其正向电阻小，反向电阻大；这两个数值相差越大越好。

若相差不多说明二极管的性能不好或已经损坏。

1、选好万用表的档位，欧姆调零。

测量时，选用万用表的“欧姆”挡。

一般用R x100或R xlk挡，而不用Rx1或R x10k挡。

.
2、测量方法：将两表棒分别接在二极管的两个电极上，读出测量的阻值；然后将表棒对换再测量一次，记下第二次阻值。

3、若两次阻值相差很大，说明该二极管性能良好；并根据测量电阻小的那次的表棒接法(称之为正向连接)，判断出与黑表棒连接的是二极管的正极，与红表棒连接的是二极管的负极。

4、如果两次测量的阻值都很小，说明二极管已经击穿；如果两次测量的阻值都很大，说明二极管内部已经断路：两次测量的阻值相差不大，说明二极管性能欠佳。

在这些情况下，二极管就不能使用了。

晶体二极管的特性与检测教案

晶体二极管的特性与检测教案一、教学内容本节课选自《电子技术基础》第四章第二节，主要详细讲解晶体二极管的特性、工作原理及其检测方法。

具体内容包括晶体二极管的伏安特性、单向导电性、反向饱和电流、击穿电压等关键参数，以及二极管的主要类型和在实际电路中的应用。

二、教学目标1. 理解并掌握晶体二极管的伏安特性，能解释其单向导电性原理。

2. 学会检测晶体二极管的方法，并能正确使用测试仪器。

3. 能够分析晶体二极管在实际电路中的作用及其影响。

三、教学难点与重点教学难点：晶体二极管伏安特性的理解，检测方法的实际操作。

教学重点：晶体二极管单向导电性的原理，检测方法的掌握。

四、教具与学具准备1. 教具：电子示教板、晶体二极管、可变电源、万用表、多媒体设备。

2. 学具：每组学生配备一套晶体二极管、万用表、实验电路板。

五、教学过程1. 实践情景引入（5分钟）利用多媒体展示日常生活中的二极管应用实例，如LED灯、整流电路等，引发学生对晶体二极管的好奇心和探究欲望。

2. 理论讲解（15分钟）介绍晶体二极管的结构、类型及伏安特性，强调其单向导电性原理。

3. 例题讲解（10分钟）通过具体电路图，分析晶体二极管在不同连接方式下的工作状态。

4. 随堂练习（10分钟）发放实验电路板，让学生自行搭建并测试晶体二极管单向导电性。

5. 检测方法教学（10分钟）演示如何使用万用表检测晶体二极管，并指导学生进行实际操作。

6. 互动问答（5分钟）解答学生在实验过程中遇到的问题，巩固所学知识。

六、板书设计1. 晶体二极管的结构与类型2. 晶体二极管的伏安特性3. 单向导电性原理4. 晶体二极管的检测方法七、作业设计1. 作业题目：（1）简述晶体二极管单向导电性的原理。

（2）绘制并分析晶体二极管在正向和反向偏置下的伏安特性曲线。

（3）说明如何使用万用表检测晶体二极管。

2. 答案：（1）晶体二极管单向导电性原理：P型半导体与N型半导体接触形成PN结，当正向偏置时，PN结变窄，导电性能增强；当反向偏置时，PN结变宽，导电性能减弱。

电工电子技术晶体二极管教案(1)1

电工电子技术晶体二极管教案一、教学内容本节课选自《电工电子技术》教材第四章第一节，详细内容为晶体二极管的原理、特性、主要参数及其应用。

二、教学目标1. 让学生理解晶体二极管的工作原理、特性及分类。

2. 使学生掌握晶体二极管的主要参数，并能正确选用。

3. 培养学生运用晶体二极管解决实际问题的能力。

三、教学难点与重点重点：晶体二极管的原理、特性、主要参数。

难点：晶体二极管的工作状态及其判别方法。

四、教具与学具准备1. 教具：晶体二极管实物、示波器、信号发生器、多媒体设备。

2. 学具：电路实验箱、晶体二极管、电阻、电容、万用表。

五、教学过程1. 实践情景引入：通过展示一个简单的晶体二极管整流电路，让学生观察其工作原理，引发兴趣。

2. 理论讲解：讲解晶体二极管的原理、特性、分类及主要参数。

3. 例题讲解：分析一个具体的晶体二极管应用电路，引导学生运用所学知识解决问题。

4. 随堂练习：让学生绘制一个晶体二极管整流电路，并分析其工作过程。

5. 实验操作：指导学生使用实验箱搭建晶体二极管电路，观察其工作状态，测量相关参数。

六、板书设计1. 晶体二极管原理2. 晶体二极管特性3. 晶体二极管分类及主要参数4. 晶体二极管应用实例七、作业设计1. 作业题目：设计一个晶体二极管整流电路，并分析其工作原理。

2. 答案：略。

八、课后反思及拓展延伸1. 反思：关注学生在实验操作中的表现，及时发现问题并进行指导。

2. 拓展延伸：引导学生了解其他半导体器件，如晶体三极管、场效应管等，拓展知识面。

在教学过程中，注意理论与实践相结合，充分调动学生的主观能动性，培养其动手能力及创新能力。

通过本节课的学习，使学生掌握晶体二极管的基本原理、特性和应用，为后续学习打下基础。

重点和难点解析1. 晶体二极管的工作原理和特性2. 晶体二极管的主要参数及其判别方法3. 实践操作中晶体二极管电路的搭建与测量4. 作业设计中晶体二极管整流电路的分析详细补充和说明：一、晶体二极管的工作原理和特性晶体二极管的核心部分是由P型半导体和N型半导体组成的PN 结。

电工电子技术晶体二极管教案

电工电子技术晶体二极管教案教案：电工电子技术晶体二极管教学内容：本节课的教学内容主要来自于《电工电子技术》教材的第四章，重点讲解晶体二极管的结构、特性及应用。

具体内容包括：1. 晶体二极管的结构：PN结、半导体材料、二极管的引脚识别等；2. 晶体二极管的特性：正向特性、反向特性、正向电压、反向电压等；3. 晶体二极管的应用：整流、滤波、稳压等。

教学目标：1. 学生能够理解晶体二极管的结构和特性，掌握其基本工作原理；2. 学生能够分析晶体二极管在不同电压下的工作状态，并能够应用晶体二极管进行简单的电路设计；3. 学生能够通过实践操作，提高动手能力和问题解决能力。

教学难点与重点：重点：晶体二极管的结构、特性及应用；难点：晶体二极管的正向特性和反向特性，以及在不同电路中的作用。

教具与学具准备：教具：黑板、粉笔、多媒体教学设备；学具：教材、笔记本、实验器材（晶体二极管、电阻、灯泡等）。

教学过程：1. 引入：通过讲解实际电路中晶体二极管的应用，引起学生对晶体二极管的兴趣；2. 讲解：详细讲解晶体二极管的结构、特性及应用，结合教材中的图示和实例进行讲解；3. 演示：通过实验器材，现场演示晶体二极管的导通和截止状态，让学生直观地理解晶体二极管的特性；4. 练习：让学生结合教材中的例题，分析晶体二极管在不同电路中的作用；5. 讨论：组织学生进行小组讨论，分享各自的学习心得和疑问；7. 作业：布置相关的练习题，巩固所学知识。

板书设计：1. 晶体二极管的结构；2. 晶体二极管的特性；3. 晶体二极管的应用。

作业设计：1. 请简要描述晶体二极管的结构和特性；3. 请设计一个利用晶体二极管进行整流的电路。

课后反思及拓展延伸：本节课通过讲解和实验，让学生了解了晶体二极管的结构和特性，掌握了晶体二极管的基本应用。

在教学过程中，学生积极参与，课堂气氛良好。

但在作业布置方面，可以进一步加强练习，让学生更好地巩固所学知识。

拓展延伸：学生可以进一步学习晶体二极管的其他应用，如开关、稳压等，并通过实践操作，提高自己的电工电子技术水平。

晶体二极管教案

板书
展示图片
引导
讲解
归纳
提问
导入
展示
讲解
分析
图片展示
提出要求
观看
观察
思考
听讲
思考
回答
观察
思考
观察
思考
二极管的导电特性
二、二极管的导电特性
通过实验来探究学习二极管的导电特性，在做实验之前首先了解一下实验所用的元件
（一）认识元件
认识实验中使用的元件：电池、电阻、开关、二极管、指示灯。
（二）实验一
实验电路如下图：讲解电路构成。
难点
晶体二极管的导电特性
教学
方法
启发、引导、观察、讨论、讲解、实验结合
教学
设想
多媒体课件的应用，能使学生直观形象地掌握晶体二极管的构成、符号及导电特性，通过实验进一步激发学生的学习动机和兴趣，提高学生地动手能力和实践能力
课型
新授
组织
形式
分组课堂教学与实验
教学
用品
多媒体课件
实验用器材
教学过程
教学内容
教师活动
课题
晶体二极管
教学
目标
认知目标
1、掌握晶体二极管的构成、符号和分类
2、掌握晶体二极管的导电特性
能力目标
1、培养学生分析、探究问题的能力
2、培养学生灵活运用知识的能力
3、培养学生的动手和实践能力
情感目标
使学生在学习过程中，获得知识的同时进一步激发学生学习的动机和兴趣
教材
分析
重点
晶体二极管的构成、符号及导电特性
解说
回顾
布置作业
1、什么是PN结？它具有什么特性？
2、通过网络搜索，了解晶体二极管的代号及含义

电工电子技术晶体二极管教案

电工电子技术晶体二极管教案一、教学内容本节课选自《电工电子技术》教材第四章第二节，详细内容为晶体二极管的基本原理、性质、主要参数以及应用。

重点介绍晶体二极管的结构、工作原理、单向导电特性以及其在电路中的应用。

二、教学目标1. 理解晶体二极管的基本原理，掌握其性质和主要参数。

2. 学会分析晶体二极管在电路中的作用，并能正确选择和使用。

3. 培养学生的实验操作能力和动手能力，提高学生解决实际问题的能力。

三、教学难点与重点教学难点：晶体二极管的工作原理和单向导电特性。

教学重点：晶体二极管的应用及电路分析。

四、教具与学具准备1. 教具：多媒体课件、实验演示装置、晶体二极管样品。

2. 学具：实验箱、晶体二极管、电阻、电容、直流电源等。

五、教学过程1. 实践情景引入：通过展示发光二极管、整流器等实际应用，引导学生了解晶体二极管在实际电路中的作用。

2. 理论讲解：a. 晶体二极管的结构与原理。

b. 晶体二极管的单向导电特性。

c. 晶体二极管的主要参数。

3. 例题讲解：分析一个简单的晶体二极管电路，让学生理解其工作原理。

4. 随堂练习：设计一个晶体二极管整流电路，并进行分析。

5. 实验操作：a. 观察晶体二极管单向导电特性。

b. 制作一个简单的晶体二极管整流电路，并测试。

六、板书设计1. 晶体二极管的结构与原理2. 单向导电特性3. 主要参数4. 应用实例七、作业设计1. 作业题目：设计一个晶体二极管电路，实现直流电源的整流。

2. 答案：电路图及整流原理分析。

八、课后反思及拓展延伸1. 反思：本节课学生掌握晶体二极管的基本原理和应用情况，但对实验操作部分还需加强指导。

2. 拓展延伸：引导学生了解其他类型的二极管，如光敏二极管、稳压二极管等，以及它们在实际电路中的应用。

重点和难点解析1. 晶体二极管的工作原理和单向导电特性。

2. 晶体二极管的应用及电路分析。

3. 实验操作部分的指导。

一、晶体二极管的工作原理和单向导电特性晶体二极管是一种半导体器件，其内部由P型半导体和N型半导体组成。

晶体二极管的特性与检测教案

晶体二极管的特性与检测教案一、教学内容本节课的教学内容来自于《电子技术》教材的第四章第一节，主要内容包括晶体二极管的结构、类型、符号及其特性。

其中，晶体二极管的特性又包括正向特性、反向特性和温度特性。

二、教学目标1. 让学生了解晶体二极管的结构、类型和符号，认识其基本的特性。

2. 培养学生运用电子仪器进行实验的能力，提高其动手操作技能。

3. 引导学生通过观察实验现象，分析问题，培养其逻辑思维能力。

三、教学难点与重点重点：晶体二极管的结构、类型、符号及其特性。

难点：晶体二极管的正向特性和反向特性。

四、教具与学具准备教具：多媒体教学设备、晶体二极管实验仪、示波器、万用表等。

学具：实验报告册、实验指导书、笔记本等。

五、教学过程1. 实践情景引入：通过展示晶体二极管在实际电路中的应用，引发学生对晶体二极管的好奇心，激发学习兴趣。

2. 知识讲解：介绍晶体二极管的结构、类型、符号及其特性，重点讲解正向特性和反向特性。

3. 实验演示：利用晶体二极管实验仪，进行正向和反向特性实验，让学生观察实验现象，理解晶体二极管的特性。

4. 随堂练习：让学生运用所学知识，分析实验数据，巩固所学内容。

5. 知识拓展：介绍晶体二极管的其他特性，如温度特性和伏安特性。

六、板书设计板书内容主要包括晶体二极管的结构、类型、符号及其特性，重点突出正向特性和反向特性。

七、作业设计1. 请简述晶体二极管的结构、类型和符号。

2. 请画出晶体二极管的正向和反向特性曲线。

八、课后反思及拓展延伸课后反思：本节课通过实践情景引入，让学生对晶体二极管产生了浓厚的兴趣。

在教学过程中，注重知识讲解与实验演示相结合，使学生更好地理解晶体二极管的特性。

在作业设计上，注重培养学生的动手操作能力和分析问题的能力。

但仍有部分学生在理解晶体二极管的特性上存在困难，需要在今后的教学中加强引导。

拓展延伸：晶体二极管在电子技术中的应用，如整流电路、稳压电路等。

引导学生深入了解晶体二极管在其他领域的应用，拓宽其知识面。

2024年晶体二极管的特性与检测教案

2024年晶体二极管的特性与检测教案一、教学目标1.理解晶体二极管的基本结构、原理及其特性。

2.学会使用万用表检测晶体二极管的性能。

3.掌握晶体二极管在实际电路中的应用。

二、教学内容1.晶体二极管的基本结构、原理及其特性。

2.晶体二极管的检测方法。

3.晶体二极管的应用实例。

三、教学重点与难点1.教学重点：晶体二极管的基本结构、原理及其特性，晶体二极管的检测方法。

2.教学难点：晶体二极管的工作原理，万用表检测晶体二极管的方法。

四、教学过程1.导入新课回顾半导体器件的基本概念，引导学生思考晶体二极管的特点。

2.讲解晶体二极管的基本结构、原理及其特性通过图片展示晶体二极管的结构，讲解PN结的形成过程。

介绍晶体二极管的工作原理，包括正向导通和反向截止。

分析晶体二极管的伏安特性曲线，解释死区电压、正向电压、反向饱和电流等概念。

3.晶体二极管的检测方法演示使用万用表检测晶体二极管的方法，包括测量正反向电阻。

分析检测过程中可能出现的异常情况，如短路、开路等。

讲解如何根据检测结果判断晶体二极管的好坏。

4.晶体二极管的应用实例分析晶体二极管在整流、稳压、开关等电路中的应用。

举例讲解晶体二极管在现实生活中的应用，如LED灯、太阳能电池等。

5.课堂小结提问学生，巩固所学知识。

6.作业布置请学生课后查阅资料，了解晶体二极管的其他应用领域。

完成课后练习题，加深对晶体二极管的理解。

五、教学反思本节课通过讲解晶体二极管的基本结构、原理及其特性，让学生掌握了晶体二极管的基本知识。

在教学过程中，注重理论与实践相结合，通过演示实验和实例分析，使学生更好地理解晶体二极管的工作原理和应用。

课堂气氛活跃，学生参与度高，教学效果良好。

在今后的教学中，可以进一步优化教学内容，增加互动环节，提高学生的学习兴趣。

同时，加强对学生的个别辅导，关注学生的个体差异，使每个学生都能掌握晶体二极管的基本知识。

重难点补充：1.讲解晶体二极管的基本结构、原理及其特性教师展示晶体二极管模型，并提问：“同学们，你们知道晶体二极管是由什么构成的吗？”学生回答后，教师进一步解释：“晶体二极管由一个P型半导体和一个N型半导体组成，它们之间的接触区域称为PN结。

晶体二极管的特性与检测教案

晶体二极管的特性与检测教案高中劳技：晶体二极管的特性与检测教案松江区劳技中心丁珏一、教学目标：知识与技能1、知道晶体二极管的特性、符号和种类；2、学会用万用表判断整流二极管的极性、发光二极管的好坏。

过程与方法1、自主探究发现整流二极管的特性；2、学生在熟练运用万用表的基础上，通过自主探究学习，对整流二极管进行极性判断，对发光二极管进行筛选。

情感态度与价值观3、在掌握有关知识点技能的基础上，通过拓展探究第二种判断极性的方法。

通过晶体二极管的检测，感悟团结协作、主动探究的乐趣。

三、教学重点：通过自主探究，让学生发现整流二极管的单向导电性，确定判断极性的方法。

四、教学难点：对二极管单向导电性的理解五、教学用具：多媒体设备、万用表、整流二极管、发光二极管、电池夹。

六、教学步骤：晶体二极管的特性与检测说课稿松江区劳技中心丁珏一、教材分析：高中年级的电子技术包括两个最基本的操作技能——焊接和检测。

检测主要涉及到对电阻、电容、二极管、三极管等主要分立元件的检测。

在高一年级的作品——音乐门铃中，就涉及到整流二极管、发光二极管和光电二极管；而且晶体二极管是一种有极性的元件，在使用中必须分清它的正负极，而它的正负极主要通过万用表的检测才能得到。

在本堂课之前，学生已经掌握了万用表检测电容的技能，所以晶体二极管的检测既能继续巩固万用表的使用，又为后面的三极管检测奠定基础，在教材中处于承上启下比较重要的地位。

晶体二极管在生产生活中应用极为广泛，但高中学生对它的了解却少之又少，不象电阻，同学们对它的符号、特性、作用比较熟悉。

但高一的学生对于电路的通断、电流的流向等电学知识已有一定的积累。

在此基础上学生通过自主探究，加上教师的适时适量的点拨指导，应该能完成本课的教学目标。

二、教学目标本课紧紧围绕二期课改的理念，教学目标从三个维度具体描述如下：1、知识与技能：（1）知道晶体二极管的特性、符号和种类；（2）学会用万用表判断整流二极管的极性、发光二极管的好坏。

二极管的识别与测量教案解读

二极管的识别与测量教案解读二极管的识别与测量是电子技术中非常重要的一项内容。

二极管是一种具有两个引线的电子器件，也称为晶体二极管。

它由一个半导体材料制成，其中一侧是P型半导体，另一侧是N型半导体。

二极管的主要功能是允许电流在一个方向上通过，而在另一个方向上则极其难以通过。

识别二极管的方法有以下几种：1.外观识别：二极管的外观一般为长条形，有两个金属引脚，其中一个引脚较长。

引脚一般标记为“+”和“-”，“+”表示正极，也即P型半导体端；“-”表示负极，也即N型半导体端。

2.符号识别：二极管的符号为一个三角形，三角形一侧为一条直线，另一侧为一个箭头，箭头指向直线。

直线一般代表P型半导体，箭头代表N型半导体。

如果箭头指向直线，则表示N型半导体连接P型半导体，这样的二极管称为“正向偏置二极管”；反之，表示P型半导体连接N型半导体，这样的二极管称为“反向偏置二极管”。

3.正向电压识别：使用电压表或万用表的二极管测试功能，将测试笔连接到二极管的引脚上，如果万用表显示的电压在0.6V-0.7V之间，表示为正向导通，否则为反向截止。

4.反向电阻识别：使用万用表的二极管测试功能，将测试笔的红色测试线连接到二极管的正极引脚，黑色测试线连接到二极管的负极引脚，如果万用表显示的电阻非常大，接近无穷大，表示为正常二极管；如果电阻值较小，接近零，表示为击穿或损坏的二极管。

测量二极管的方法有以下几种：1.正向电压测量：使用万用表的电压测量功能，将测试笔的红色测试线连接到二极管的正极引脚，黑色测试线连接到二极管的负极引脚，读取万用表显示的电压值。

这个方法主要用于测量正向导通状态下的电压。

2.反向电压测量：使用万用表的电压测量功能，将测试笔的黑色测试线连接到二极管的正极引脚，红色测试线连接到二极管的负极引脚，读取万用表显示的电压值。

这个方法主要用于测量反向截止状态下的电压。

3.正向电流测量：使用万用表的电流测量功能，将测试笔的红色测试线连接到二极管的正极引脚，黑色测试线连接到二极管的负极引脚，读取万用表显示的电流值。

二极管教案（5篇）

二极管教案（5篇）第一篇：二极管教案教师班级日期课时 1课时课型新课地点教学楼204室科目电工电子技术与技能课题二极管教学目标一、知识目标1.了解二极管的结构、符号2.掌握二极管的特性3.掌握用数字万用表测量二极管的方法二、能力目标1.能够认识二极管，由外观判断极性2.学会用面包板搭接一般电路3.掌握二极管的导电特性4.掌握万用表的使用，判断二极管好坏和极性的方法三、情感态度与价值观通过观看图片、动手做实验，激发学生对学习二极管的求知欲，进而增进学生学习电工电子课程的兴趣。

教学重点1.二极管的结构、符号2.二极管的特性3.万用表测量二极管的方法教学难点1.学生自主发现二极管的单向导电性2.数字万用表判断二极管好坏的方法教学方法讲授法、实验法教学准备多媒体、任务书小组分发实验器材实验器材：数字万用表、电池、面包板、多种类型二极管教学过程设计教学环节教师教学生学设计意图导入新课PPT上打出日常生活中身边二极管的图片，让学生观查，引入新题。

学生观看图片，与老师互动，发现身边中的二极管，提升学生学习兴趣。

用熟悉的生活实例导入新课，激发学生学习兴趣、求知欲。

二极管就在我们身边。

明确任务1.学习二极管的基本结构2.学习二极管的特性3.学习万用表测量二极管认真倾听，明确这节课所要学习的主要内容。

使学生知道这节课的主要内容是什么，重点掌握什么。

认识二极管结构1.首先通过PPT动画演示介绍什么是PN结，然后讲解PN结如何封装成二极管，最后指出PN结的重要性。

通过二级管用途的介绍，指出“二极管改变了世界”。

2.给出二极管的图形符号文字符号：VD3.通过PPT结合发给学生的二极管元件，学习如何从外观判断二极管的极性。

同时简单介绍下面三种二极管的用途。

整流VD负极：银色色环；稳压VD负极：黑色色环；发光VD负极：短引脚。

认真看、认真听，了解二极管是有极性的电子器件。

学生记忆，并在任务书上写下来，总结讨论记忆VD正负极的小技巧，在任务书中写下。

晶体二极管伏安特性曲线学习教案

晶体二极管伏安特性曲线学习教案一、教学内容本节课选自《电子技术基础》第四章第一节，详细内容为晶体二极管的伏安特性曲线。

主要包括晶体二极管的基本结构、工作原理以及伏安特性曲线的测量和分析。

二、教学目标1. 理解晶体二极管的基本结构和工作原理。

2. 学会使用电压表和电流表测量晶体二极管的伏安特性曲线。

3. 能够分析伏安特性曲线，并解释晶体二极管的工作状态。

三、教学难点与重点教学难点：晶体二极管伏安特性曲线的分析。

教学重点：晶体二极管的工作原理和伏安特性曲线的测量。

四、教具与学具准备1. 教具：晶体二极管、电压表、电流表、电源、面包板、导线等。

2. 学具：实验报告册、笔、计算器等。

五、教学过程1. 实践情景引入（5分钟）利用多媒体展示晶体二极管在日常生活用品中的应用，如手机、电视等，引导学生思考其工作原理。

2. 理论讲解（10分钟）介绍晶体二极管的基本结构、工作原理以及伏安特性曲线的概念。

3. 例题讲解（10分钟）通过具体实例，讲解如何测量晶体二极管的伏安特性曲线，并进行分析。

4. 随堂练习（10分钟）学生分组进行实验，测量晶体二极管的伏安特性曲线，并记录数据。

5. 数据分析（10分钟）各组汇报实验结果，教师引导学生分析伏安特性曲线，解释晶体二极管的工作状态。

6. 知识拓展（10分钟）介绍晶体二极管在其他电子电路中的应用，如整流、调制等。

7. 课堂小结（5分钟）六、板书设计1. 晶体二极管的基本结构和工作原理。

2. 伏安特性曲线的测量方法。

3. 伏安特性曲线的分析。

七、作业设计1. 作业题目：测量不同型号晶体二极管的伏安特性曲线，并进行分析。

2. 答案：根据实验数据，分析晶体二极管的工作状态，如导通、截止等。

八、课后反思及拓展延伸1. 反思：本节课学生对晶体二极管伏安特性曲线的理解程度，以及实验操作过程中存在的问题。

2. 拓展延伸：引导学生了解其他半导体器件，如晶体三极管、场效应管等，以及其在电子电路中的应用。

《晶体二极管》教案

《晶体二极管》教案授课班级10级电子（2）班授课时间2010年11月19日教材《电子基础与技能》张金华主编，高等教育出版社，2010年7月第1版教学内容第一章第一节第二课时二极管的结构、符号及特性教学目标1、知识与技能目标：A、辨认实验室的常用二极管，B、会画普通二极管的图形、文字符号，判断二极管的正负极，C、能说出二极管的导电特性并判断简单电路中二极管的导通情况。

2、过程与方法目标：通过分组实验锻炼学生的电路拼搭能力，锻炼学生的观察，模仿、总结、表达能力。

3、情感、态度与价值观目标：让学生在大胆假设、小心求证的实验过程中体会到严谨、细致工作的重要性。

课的类型理实一体化的理论课教学方法教学做一体化教学、情境教学法、分组教学教学准备1.电子电路拼搭器件准备、学生任务书、二极管分发，课件播放2.组长课前辅导，主要介绍电子电路拼搭板的技巧指导，课堂任务安排3.课前5分钟用收音机收听节目。

教学重点学生会画二极管的图形符号、文字符号和学生会用导电特性。

教学难点学生应用二极管的导电特性判断简单电路中的二极管是否导通。

教学过程设计设计流程教学内容设计意图情境引入（3’）教学形式：视觉、听觉、触觉感受实物展示能让学生在视觉、听觉、触觉上得到真实感受，启发学生思考，提高学习兴趣。

1.教师展示收音机实物，收听节目，学生感受电波魅力。

2.教师提问：你知道最简单收音机（矿石机）的制作材料吗？学生思考。

3.教师简单介绍最简单收音机的材料，学生了解。

4教师指出学习对象——二极管，指出电子技术的发展离不开二极管，二极管改变世界，学生引发思考“二极管有这么重要吗？”。

“触”二极管结构、符号（8’）教学形式：实物展示、口诀记忆采用实物、图形等直观教学手段能让学生对二极管的认识是具体的，采用口诀记忆方式让学生对二极管正负极的判断是简单的。

1、看一看:教师实物、图片展示实验室的常见二极管，并分发给每位学生二极管两个（整流二极管1N4007和检波二极管2AP9）并简单讲解二极管的结构，学生观察、比较二极管实物、听取教师介绍。

2024年二极管的检测教案

2024年二极管的检测教案一、教学内容本节课选自电子技术基础教材第四章第二节，主要详细内容为二极管的构造、原理以及检测方法。

内容包括二极管的类型、结构、工作原理、特性曲线以及检测二极管极性、好坏的方法。

二、教学目标1. 理解并掌握二极管的构造、工作原理及特性；2. 学会使用万用表检测二极管的极性和好坏；3. 能够分析并解决实际电路中二极管的应用问题。

三、教学难点与重点难点：二极管特性曲线的理解与应用，二极管检测方法的掌握。

重点：二极管的工作原理，二极管极性、好坏的检测方法。

四、教具与学具准备教具：PPT、二极管实物、万用表、电路图示板；学具：万用表、二极管、电阻、导线。

五、教学过程1. 实践情景引入（5分钟）展示一个简单的二极管电路，让学生观察电路现象，引发学习兴趣。

2. 理论讲解（15分钟）介绍二极管的构造、工作原理、类型及特性曲线。

3. 例题讲解（10分钟）讲解如何使用万用表检测二极管极性和好坏，并解释相关原理。

4. 随堂练习（10分钟）让学生分组操作，使用万用表检测二极管，并判断其极性和好坏。

5. 课堂小结（5分钟）6. 互动提问（5分钟）针对本节课内容，教师提问，学生回答，巩固所学知识。

7. 课堂作业布置（5分钟）布置课后作业，要求学生完成相关题目。

六、板书设计1. 二极管的构造、工作原理、类型及特性曲线；2. 二极管极性、好坏检测方法；3. 课堂作业题目。

七、作业设计1. 作业题目：（1）简述二极管的构造和工作原理。

（2）画出二极管的特性曲线，并解释其含义。

（3）使用万用表检测二极管，记录并分析检测结果。

2. 答案：（1）二极管由P型半导体和N型半导体组成，具有单向导电性。

（2）特性曲线：横坐标为电压，纵坐标为电流，描述二极管在不同电压下的导通与截止状态。

（3）略。

八、课后反思及拓展延伸2. 拓展延伸：引导学生研究二极管在电子电路中的应用，如整流、限幅、钳位等，提高学生实际应用能力。

重点和难点解析1. 二极管的工作原理与特性曲线的理解；2. 二极管检测方法的教学；3. 教学过程中的实践操作环节；4. 作业设计中的题目设置。

二极管的检测教案

教案4课题：二极管的检测重点：二极管的检测及特点难点：特殊二极管的检测教具：47型万用表各型待测二极管教学过程一引言二极管是最基本的电子元器件，在电子线路中有大量的应用，熟练掌握它的检测方法对进一步了解二极管的特性以及在电器维修中都有很大的帮助。

前面我们已经学习了三种基本器件的检测方法，对万用表的使用也比较熟悉了，本课时要加进一些新的功能，希望大家多加练习。

二新课进程（一）教师讲解演示1 检测小功率晶体二极管A 判别正、负电极(a) 观察外壳上的的符号标记。

通常在二极管的外壳上标有二极管的符号，带有三角形箭头的一端为正极，另一端是负极。

(b) 观察外壳上的色点。

在点接触二极管的外壳上，通常标有极性色点(白色或红色)。

一般标有色点的一端即为正极。

还有的二极管上标有色环，带色环的一端则为负极。

(c)以阻值较小的一次测量为准，黑表笔所接的一端为正极，红表笔所接的一端则为负极。

B 检测最高工作频率Fm。

晶体二极管工作频率，除了可从有关特性表中查阅出外，实用中常常用眼睛观察二极管内部的触丝来加以区分，如点接触型二极管属于高频管，面接触型二极管多为低频管。

另外，也可以用万用表R×1KΩ挡进行测试，一般正向电阻小于1K 的多为高频管。

C 检测最高反向击穿电压Urm。

对于交流电来说，因为不断变化，因此最高反向工作电压也就是二极管承受的交流峰值电压。

需要指出的是，最高反向工作电压并不是二极管的击穿电压。

一般情况下，二极管的击穿电压要比最高反向工作电压高得多(约高一倍)。

2 检测玻封硅高速开关二极管检测硅高速开关二极管的方法与检测普通二极管的方法相同。

不同的是，这种管子的正向电阻较大。

用R×1KΩ电阻挡测量，一般正向电阻值为5K～10K ，反向电阻值为无穷大。

3 检测快恢复、超快恢复二极管用万用表检测快恢复、超快恢复二极管的方法基本与检测塑封硅整流二极管的方法相同。

即先用R×1KΩ挡检测一下其单向导电性，一般正向电阻为45K 左右，反向电阻为无穷大；再用R×1Ω挡复测一次，一般正向电阻为几，反向电阻仍为无穷大。

晶体二极管及其特性教案

3、单向导电性由于二极管实际上就是一个 PN 结，所以二极管具有单向导电性，即阳极接电源正极，阴极接电源负极，二极管导通。 4、伏安特性二极管的导电性能由加在二极管两端的电压和流过二极管的电流来决定，这两者之间的关系称为二极管的伏安特性。硅二极管的伏安特性曲线如图所示。
（1）正向特性（二极管正极电压大于负极电压） ① 死区：当正向电压较小时，正向电流极小，二极管呈现很大的电阻，如图中 OA 段，通常把这个范围称为死区。死区电压：硅二极管 0.5 V 左右，锗二极管 0.1 V 0.2 V。 ② 正向导通：当外加电压大于死区电压后，电流随电压增大而急剧增大，二极管导通。导通电压：硅二极管 0.6 V0.7 V，锗二极管 0.2 V 0.3 V。（2）反向特性（二极管负极电压大于正极电压） ① 反向饱和电流：当加反向电压时，二极管反向电流很小，而且在很大范围内不随反向电压的变化而变化，故称为反向饱和电流。 ② 反向击穿：若反向电压不断增大到一定数值时，反向电流就会突然增大，这种现象称为反向击穿。普通二极管不允许出现此种状态。由二极管的伏安特性可知，二极管属于非线性器件。 5、二极管的主要参数（1）最大整流电流 I F ：二极管长时间工作时允许通过的最大直流电流。（2）最高反向工作电压 V RM ：二极管正常使用时允许加的最高反向电压。
教学目的
教学重点难点教学方法
教学步骤与内容
教学步骤与内容一、复习导入电子技术发展异常迅速，应用很广。而半导体管是电子电路的心脏。本节我们主要来学习半导体基本知识及 PN 结的形成，及晶体二极管的特性。二、新知学习一、半导体导电能力介于导体和绝缘体之间的物质称为半导体。 1、本征半导体（1）定义：不含其它杂质的纯净半导体称为本征半导体。（2）结构：硅和锗是四价元素，在原子最外层轨道上的四个电子称为价电子。它们分别与周围的四个原子的价电子形成共价键。共价键中的价电子为这些原子所共有，并为它们所束缚，在空间形成排列有序的晶体。硅(锗)的原子结构 2 分钟教学方法时间分配
