STC单片机时钟复位和电源模式原理及实现

合集下载

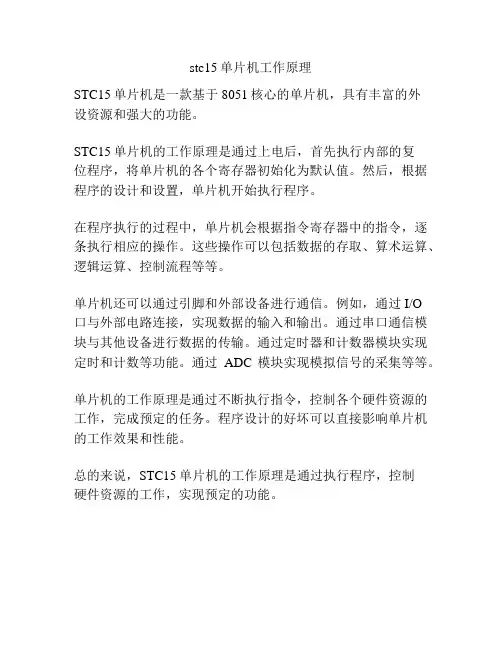

stc15单片机工作原理

stc15单片机工作原理

stc15单片机工作原理
STC15单片机是一款基于8051核心的单片机,具有丰富的外
设资源和强大的功能。

STC15单片机的工作原理是通过上电后,首先执行内部的复
位程序,将单片机的各个寄存器初始化为默认值。

然后,根据程序的设计和设置,单片机开始执行程序。

在程序执行的过程中,单片机会根据指令寄存器中的指令,逐条执行相应的操作。

这些操作可以包括数据的存取、算术运算、逻辑运算、控制流程等等。

单片机还可以通过引脚和外部设备进行通信。

例如,通过I/O
口与外部电路连接,实现数据的输入和输出。

通过串口通信模块与其他设备进行数据的传输。

通过定时器和计数器模块实现定时和计数等功能。

通过ADC模块实现模拟信号的采集等等。

单片机的工作原理是通过不断执行指令,控制各个硬件资源的工作,完成预定的任务。

程序设计的好坏可以直接影响单片机的工作效果和性能。

总的来说,STC15单片机的工作原理是通过执行程序,控制
硬件资源的工作,实现预定的功能。

STC单片机软复位

STC单片机软复位

因学习需要,本人从网上整理了一些STC单片机不断电程序下载的方法,拿出来分享一下。

stc单片机isp实现原理如下:stc单片机每次上电复位后首先执行isp引导程序,如果串口检测到合法的数据流,则进行isp程序下载;串口没有检测的合法的数据流,则跳出isp程序,执行用户程序。

正常情况下,stc单片机只有在上电复位时才执行isp引导程序,其它复位(看门狗复位、rst引脚复位)则直接执行用户程序。

通过阅读stc单片机手册发现,在用户程序运行时,利用软件复位方式,可以让stc单片机复位后从isp引导程序处运行,利用该特性,可以模拟stc单片机上电复位状态,实现不断电程序下载。

STC单片机有热启动和冷启动两种复位形式。

两种复位方式区别如下:用户应用程序在运行过程中,有时会有特殊需求,需要实现单片机系统复位(热启动之一),传统的8051单片机由于硬件上未支持此功能,用户必须用软件模拟实现,实现起来较麻烦。

STC单片机增加了相应的硬件功能,内部的ISP/IAP控制寄存器ISP_CONTR便可以实现此功能。

用户只需简单的控制ISP_CONTR特殊功能寄存器的其中两位SWBS和SWRST就可以实现系统复位。

ISP/IAP控制寄存器(ISP_CONTR)STC单片机ISP/IAP控制寄存器在特殊功能寄存器中的字节地址为E7H,不能位寻址,该寄存器用来管理和ISP/IAP相关的功能设定及是否软件复位等。

单片机复位时该寄存器全部被清0。

其各位的定义如表4.3.1所示。

表1 ISP/IAP控制寄存器(ISP_CONTR)ISPEN:ISP/IAP 功能允许位。

0:禁止ISP/IAP编程改变Flash。

1:允许编程改变Flash。

SWBS:软件选择从用户应用程序区启动(0),还是从ISP程序区启动(1)。

要与SWRST直接配合才可以实现。

SWRST:0:不操作;1:产生软件系统复位,硬件自动清零。

WT2、WT1、WT0:ISP/IAP编程时设定CPU等待的最长时间。

单片机复位电路原理以及复位后各寄存器的状态

单片机复位电路原理以及复位后各寄存器的状态

单片机复位电路原理以及复位后各寄存器的状态
单片机复位电路原理以及复位后各寄存器的状态
关于单片机的置位和复位,都是为了把电路初始化到一个确定的状态,一般来说,单片机复位电路作用是把一个例如状态机初始化到空状态,而在单片机内部,复位的时候单片机是把一些寄存器以及存储设备装入厂商预设的一个值。

单片机复位电路原理是在单片机的复位引脚rst 上外接电阻和电容,实现上电复位,而复位时间是(时钟周期=12×振荡周期,振荡周期=1/f),这个时间只能大不能小,具体数值可以由rc电路计算出时间常数。

单片机复位后各寄存器的状态
A=00H,表明累加器已被清零;PSW=00H,表明选寄存器0组为工作寄存器组;SP=07H,表明堆栈指针指向片内RAM 07H字节单元,根据堆栈操作的先加后压法则,第一个被压入的内容写入到08H单元中;Po-P3=FFH,表明已向各端口线写入1,此时,各端口既可用于输入又可用于输出;IP=×××00000B,表明各个中断源处于低优先级;IE=0××00000B,表明各个中断均被关断;。

(完整)基于STC单片机的电子时钟毕业设计(DOC)

(完整)基于STC单片机的电子时钟毕业设计(DOC)

电子时钟[摘要] 本设计是基于STC单片机的电子时钟技术,由STC12C5A16S2芯片和LCD1602液晶显示屏,DS18B20进行温度测量,辅以必要的的电路,构成一个单片机定时闹钟。

电子钟可采用数字电路实现,也可以采用单片机来完成.LCD显示“时”,“分”,LED闪动来做秒计数,定时时间到能发出警报声或者启动继电器,从而控制电器的启停。

现在是自动化高度发达的时代,特别是电子类产品都是靠内部的控制电路来实现对产品的控制,达到自动运行的目的,这就需要我们这里要做的设计中的电器元件及电路的支持。

在这次设计中主要是用STC12C5A16S2来进行定时,也结合着其他辅助电路实施控制,在定时的时候,按一下控制小时的键对小时加一;按一下控制分钟的键对分钟加一;到达预设的时间,此电路就会发出报警声音提示已经到点。

[关键词] 定时闹钟STC12C5A16S2 LCD1602Time clock[Abstract] The regular alarm clock designers design, by the microcontroller STC12C5A16S2 chip and LCD1602 display、 DS18B20 , combined with the necessary circuitry to form a single—chip timer alarm clock. Clock can be digital circuit,the microcontroller can also be used to complete。

LCD display "when”, "sub”,LED flash to do the second count, regular time to be able to sound an alarm or start relay to control the electrical start and stop. Now is the era of highly developed automation, especially electronic products are relying on the internal control circuitry to achieve control of the product to achieve the purpose of automatic operation, which requires us to do the design of electrical components and circuits to support 。

第11章 STC计数器和定时器原理及实现(1)

第11章 STC计数器和定时器原理及实现(1)

计数器/定时器模块
--概述
定时器/计数器T0和T1
通过特殊功能寄存器TMOD相对应的控制位C/T,确定T0/T1工作 在定时器还是计数器模式。
定时器/计数器T2
通过特殊功能寄存器AUXR中相对应的控制位T2_C/T,确定T2 工作在定时器还是计数器模式。
计数器/定时器模块
--概述
定时器/计数器T3
功能 不启动定时器
启动定时器 不启动定时器
启动定时器 不启动定时器 不启动定时器 不启动定时器
启动定时器
计数器/定时器工作模式原理和实现
--定时器/计数器0工作模式
AUXR.7/T0x12比特位
当该位为0时,通过开关将SYSclk/12后得到的时钟接入到定时器/计数器0 中;当该位为1时,通过开关将SYSclk直接接入到定时器/计数器0中。
区别在于计数脉冲来源不同:
如果计数脉冲来自单片机内的系统时钟,则为定时方式,定时器/计 数器每12个时钟或者1个时钟就得到一个计数脉冲,计数值加1。
如果计数脉冲来自单片机外部引脚,则为计数方式,当每接收到一 个外部的脉冲时,计数值加1。
计数器/定时器模块
--概述
定时器/计数器0有4种工作模式(不要死背,从结构分析)
定时器/计数器2工作模式
定时器/计数器2只有16位自动重加载模式
定时器/计数器3工作模式
定时器/计数器3只有16位自动重加载模式
计数器/定时器工作模式原理和实现
--定时器/计数器4工作模式
定时器/计数器4只有16位自动重加载模式
通过特殊功能寄存器T4T3M中相对应的控制位T3_C/T,确定 T3工作在定时器/计数器模式。
定时器/计数器T4
通过特殊功能寄存器T4T3M中相对应的控制位T4_C/T,确定 T4工作在定时器/计数器模式。

第2章STC系列单片机的结构与原理全

第2章STC系列单片机的结构与原理全

SS
SPI同步串行接口的从机选择信号端
P1.4
CCP1
PCA模块1的外部捕获触发信号输入、脉 冲输出及PWM输出
P1.5
MISO
SPI同步串行接口的主入从出(主器件的 输入和从器件的输出)
P1.6
MOSI
SPI同步串行接口的主出从入(主器件的 输出和从器件的输入)
P1.7
SCLK
SPI同步串行接口的时钟信号
P3.1 TxD
P3.2
INT 0
P3.3
INT1
T0
P3.4 CLKOUT0
INT T1
P3.5 CLKOUT1
INT
P3.6
WR
P3.7
RD
功能
串行口1数据接收端 串行口1数据发送端 外部中断0触发端,低电平或下降沿有效 外部中断1触发端,低电平或下降沿有效 定时/计数器T0工作在计数状态时外部信号输入端 时钟输出端 T0外部引脚下降沿触发中断 定时/计数器T1工作在计数状态时外部信号输入端 时钟输出端 T1外部引脚下降沿触发中断
• (3)VCC:电源正极。 • (4)GND:电源负极
19
2.4程序状态字寄存器
• 程序状态字寄存器PSW
D7 D6 D5 D4 D3 D2 D1 D0
CY AC F0 RS1 RS0 OV F1 P
C当C当位A在有YY运运时O在超表C—=执进P用A偶算算,—V1执出示——行位寄—;于数结结—C行溢8进—加或存—位记 则Y果 果辅加 出位奇法 借器溢有=录清的的助法,或用0偶或位中出符A零最最。进或O借户校减,寄1标号。高高位V的减位标验法则存志置数只位位标个法标识标指A器位1表要产没志数,运志C位志令中。示A生有位置为否算位0R位时1寄的择进产。位奇的S则时。。,存范1位生,数个O,、若器围,或进工V否,数若RD中清-用者位作则1S则的运3的零20位来借或寄A奇P8算:数。C-置向选位者存偶的寄清据+位D择时借器性结存1零4发,2当,组位。果用器。7生为前,若户组改的标选识位1 变,就会影响奇偶校验位P。

第 章 STC单片机时钟 复位和电源模式原理及实现

第 章 STC单片机时钟 复位和电源模式原理及实现
-- 内部低压检测复位
注:在STC-ISP软件中推荐选择“低电压时禁止EEPROM操作”前面的复选框。 下面给出与低压检测有关的电源控制寄存器PCON。该寄存器在特 殊功能寄存器地址为0x87H的位置,当上电复位后该寄存器的值为 00110000。
比特 B7
B6
B5
B4
B3
B2
B1
B0
名字
SMOD
SMOD 0
在低压检测复位结束后,不影响特殊功能寄存器IAP_CONTR中 的 SWBS/IAP_CONTR.6 位 的 值 , 单 片 机 根 据 复 位 前 SWBS/IAP_CONTR.6的值选择从用户应用程序区启动,还是从 系统监控区启动。
STC单片机复位
-- 内部低压检测复位
对于5V和3V供电的单片机都提供了内置8级可选的内部低电压 检测门限电压。对于宽电压供电的STC单片机来说,内置了16级可 选的内部低电压检测门限电压值。用户可以根据工作频率和供电电 压,选择合理的门限电压。典型地: 对于5V供电的单片机来说,常温下工作频率大于20MHz时,可
P47=0;
//P4.7置低,灯亮
for(j=0;j<999999;j++);
//软件延迟
IAP_CONTR=0x60;
//软件复位指令
}
注:读者可以进入本书所提供资料的stc_program_example\例子18-2目录下, 打开并参考该设计。
STC单片机复位
--掉电/上电复位
当电源电压VCC低于掉电复位/上电复位检测门限电压时,将单 片机内的所有电路复位。该复位属于冷启动复位的一种。当内部 VCC电压高于掉电复位/上电复位检测门限电压后,延迟32768个时 钟后结束掉电/上电复位过程。当该过程结束后,单片机将特殊功能 寄存器IAP_CONTR中的SWBS/IAP_CONTR.6位置1,同时从系统 ISP监控区启动程序。

第6章STC15F2K60S2单片机定时器及可编程时钟输出《单片机原理及应用》

第6章STC15F2K60S2单片机定时器及可编程时钟输出《单片机原理及应用》

第6章STC15F2K60S2单片机定时器及可编程时钟输出《单片机原理及应用》本文介绍了STC15F2K60S2单片机的定时器和可编程时钟输出功能。

单片机定时器是单片机中常用的功能模块之一,可以用于定时、计时、延时等应用。

STC15F2K60S2单片机具有多个定时器,包括定时/计时器的选择,工作模式的设置,定时器中断的配置等。

另外,该单片机还具备可编程时钟输出功能,可以用于生成各种频率的时钟信号。

一、STC15F2K60S2单片机定时器概述STC15F2K60S2是一款杰出的8051内核单片机,它具有多种功能和丰富的接口资源,适用于各种应用场景。

定时器是其中一个重要的功能模块,可以用于实现各种定时任务,例如周期性的数据采集、定时触发等。

STC15F2K60S2单片机具有4个定时器,分别为T0、T1、T2和T3。

每个定时器又分为两个独立的计时/定时模块,通常称之为T0高速定时器和T0低速定时器等。

这些定时器的工作频率由系统时钟频率决定,可以通过定时器控制寄存器来设置时钟来源和分频系数。

二、STC15F2K60S2单片机定时器的工作模式定时器有多种工作模式可供选择,常用的有定时器模式和计数器模式。

定时器模式主要用于实现定时功能,可以根据需求设置定时时长和触发条件。

计数器模式主要用于计数功能,可以将外部事件转换为内部计数脉冲,用于测量时间间隔或者脉冲频率。

STC15F2K60S2单片机定时器的工作模式可以通过相关的寄存器位进行配置。

例如,可以通过T2CON寄存器的T2M0和T2M1位来选择定时器2的工作模式,可以选择定时器模式、16位自动重载模式、13位同步计数器模式,或者外部事件计数器模式。

三、STC15F2K60S2单片机定时器中断的配置定时器中断是使用定时器功能的常用方法之一,可以在定时达到设定值时触发中断,执行相应的中断服务程序。

STC15F2K60S2单片机的定时器可以设置使能定时器中断,并通过相关的中断使能寄存器来控制定时器中断的使能和优先级。

单片机最小系统原理说明-复位电路

单片机最小系统原理说明-复位电路

单片机最小系统,或者称为最小应用系统,是指用最少的元件组成的单片机可以工作的系统.对51系列单片机来说,最小系统一般应该包括:单片机、晶振电路、复位电路.下面给出一个51单片机的最小系统电路图.说明复位电路:由电容串联电阻构成,由图并结合"电容电压不能突变"的性质,可以知道,当系统一上电,RST脚将会出现高电平,并且,这个高电平持续的时间由电路的RC 值来决定.典型的51单片机当RST脚的高电平持续两个机器周期以上就将复位,所以,适当组合RC的取值就可以保证可靠的复位.一般教科书推荐C 取10u,R 取8.2K.当然也有其他取法的,原则就是要让RC组合可以在RST脚上产生不少于2个机周期的高电平.至于如何具体定量计算,可以参考电路分析相关书籍.晶振电路:典型的晶振取11.0592MHz(因为可以准确地得到9600波特率和19200波特率,用于有串口通讯的场合)/12MHz(产生精确的uS级时歇,方便定时操作)单片机:一片AT89S51/52或其他51系列兼容单片机特别注意:对于31脚(EA/Vpp),当接高电平时,单片机在复位后从内部ROM的0000H开始执行;当接低电平时,复位后直接从外部ROM的0000H开始执行.这一点是初学者容易忽略的.复位电路:一、复位电路的用途单片机复位电路就好比电脑的重启部分,当电脑在使用中出现死机,按下重启按钮电脑内部的程序从头开始执行。

单片机也一样,当单片机系统在运行中,受到环境干扰出现程序跑飞的时候,按下复位按钮内部的程序自动从头开始执行。

单片机复位电路如下图:二、复位电路的工作原理在书本上有介绍,51单片机要复位只需要在第9引脚接个高电平持续2US就可以实现,那这个过程是如何实现的呢?在单片机系统中,系统上电启动的时候复位一次,当按键按下的时候系统再次复位,如果释放后再按下,系统还会复位。

所以可以通过按键的断开和闭合在运行的系统中控制其复位。

第9章 STC单片机时钟、复位和电源模式原理及实现(2)

第9章 STC单片机时钟、复位和电源模式原理及实现(2)

#include "reg51.h"
void wakeup() interrupt 0
//声明外部中断0的中断服务程序
{
}
void main()
{
long int j;
IT0=1;
//只允许下降沿触发
EX0=1;
//允许外部中断0
EA=1;
//CPU允许响应中断
STC单片机电源模式
--空闲模式
while(1)
第9章 STC单片机时钟、复位和 电源模式原理及实现
STC单片机电源模式
STC15系列单片机提供了3种运行模式,以降低系统功 耗,即:
低速模式 空闲模式
空闲模式下,功耗为1.8mA。
掉电模式
功耗为0.1μA;
STC单片机电源模式
--低速模式
低速模式由时钟分频器CLK_DIV中的分频因子控制。
STC单片机电源模式
--掉电模式
掉电唤醒专用寄存器工作原理
当MCU进入掉电模式后,掉电唤醒专用定时器开始工作。
内部掉电唤醒专用定时器{WKTCH_CNT,WKTCL_CNL}就从7FFFH开 始计数,直到与{WKTCH,WKTCL}寄存器所设置的值相等后,唤醒系 统振荡器。
当使用内部振荡器后,MCU将在64个时钟周期后,开始稳定工作;如 果使用外部晶体振荡器或者时钟,则在等待1024个周期后,开始稳定工 作。
和WKTCL的{7:0}构成最长15位的计数值(0~32767)。
WKTCL和WKTCH寄存器各位的含义
比特 地址 复位值
B7 B6 B5 B4 B3 B2 B1 B0
WKTCL 0xAA 11111111
WKTCH 0xAB 01111111 WKTEN

第18章 STC单片机时钟、复位和电源模式原理及实现

第18章 STC单片机时钟、复位和电源模式原理及实现
STC单片机时钟、复位和电源模式 原理及实现
主 讲:何宾 Email:hebin@
2016.03
STC单片机时钟
在前面第三章3.1.3节介绍特殊功能寄存器的时候,已经对STC 单片机系统时钟的分频方法进行了详细的介绍。本节通过例子说明
通过SFR对时钟分频控制的实现。
-- 内部低压检测复位
注:在STC-ISP软件中推荐选择“低电压时禁止EEPROM操作”前面的复选框。
STC单片机复位
下面给出与低压检测有关的电源控制寄存器PCON。该寄存器在特 殊功能寄存器地址为0x87H的位置,当上电复位后该寄存器的值为 00110000。
比特 B7 B6 B5 B4 B3 B2 B1 B0
所机时钟
主时钟频率由STC-ISP软件在烧写程序代码时确定。在硬件选 项标签中,在“输入用户程序运行时的IRC频率”右侧通过下拉框
设置STC单片机内部主时钟频率,也可以手动输入任意频率
STC单片机复位
STC15系列单片机提供了7种复位方式,包括:外部RST引脚复 位、软件复位、掉电复位/上电复位、内部低压检测复位、MAX810 专用复位电路复位、看门狗复位和程序地址非法复位。 对于掉电/上电复位来说,可选择增加额外的复位延迟18mS,也 叫做MAX810复位电路,实质就是在上电复位后增加180mS的额外 复位延时。
STC单片机复位
--外部RST引脚复位
注:IAP15W4K58S4单片机P5.4引脚不可设置为RST引脚,也就是不提供用户
STC单片机复位
在ISP软件中进行相关设置的权限,这样做是为了防止误操作。
如果将P5.4引脚设置为复位输入引脚,在外部复位时,需要将
RST复位引脚拉高并至少维持24个时钟外加20μS后,单片机就会

stc89c52复位电路工作原理

stc89c52复位电路工作原理

STC89C52复位电路工作原理解析STC89C52是一款常用的单片机芯片,广泛应用于各种嵌入式系统中。

在嵌入式系统设计中,复位电路是其中一个重要组成部分。

本文将对STC89C52的复位电路工作原理进行解析。

复位电路是用于将系统恢复到初始状态的电路。

STC89C52的复位电路主要由复位电源、复位输入端和复位延时电路组成。

当复位电源施加于芯片上时,芯片内部的复位电源开始工作,向芯片提供复位电压。

复位输入端用于接收外部复位信号,当外部复位信号被激活时,芯片开始复位。

复位延时电路用于延时芯片复位的持续时间,确保系统在复位过程中稳定。

STC89C52的复位电源是由内部复位电源电路提供的。

当芯片上电后,内部复位电源开始工作,向芯片提供稳定的复位电压。

复位电源的作用是将芯片内部的逻辑电路恢复到初始状态,确保芯片在正常运行之前完成初始化操作。

复位电源电路通常由电容、电阻和二极管等元器件组成,通过合理的电路设计,可以实现复位电压的稳定输出。

STC89C52的复位输入端用于接收外部复位信号。

当外部复位信号被激活时,复位输入端的电平会发生变化,芯片开始复位操作。

复位输入端通常与外部的复位按钮、复位开关或其他复位触发器相连,当外部触发器被操作时,外部复位信号被激活,芯片进入复位状态。

STC89C52的复位延时电路用于延时芯片的复位时间。

复位延时电路通常由电容和电阻组成,通过合理的电路设计,可以实现芯片复位时间的控制。

复位延时的作用是确保芯片在复位过程中逐渐稳定,避免因复位产生的电压波动对芯片内部电路产生干扰。

综上所述,STC89C52的复位电路工作原理主要包括复位电源、复位输入端和复位延时电路。

复位电源提供稳定的复位电压,复位输入端接收外部复位信号,复位延时电路用于延时芯片复位的持续时间。

这些组成部分协同工作,确保芯片在复位过程中完成初始化操作,并在复位结束后稳定运行。

需要注意的是,对于嵌入式系统设计中的复位电路,应根据具体应用需求进行合理的电路设计,确保复位过程的稳定性和可靠性。

很给力的STC单片机复位方法总结

很给力的STC单片机复位方法总结

很给力的STC单片机复位方法总结单片机软复位有什么好的方法?如从机收到复位命令(软件命令),程序怎么使机器复位?虽然要使软件始终处于可控状态,最好不要用”复位”,因为复位是纯硬件过程,软件是不可控的.但是我们还是要讨论方法,一般流传的方法如下:1、放狗;2、((void(code *)(void))0x0000)();3、用单片机一个引脚控制点一下RSTRST;4、用单片机一个引脚控制重新加电;5、用单片机自带的软件复位指令或内狗指令;6、goto 大法;方法1:放狗是单片机软复位的最好办法,也基本上是唯一的一个办法。

但并不是所有单片机都具备看门狗的功能,也不是一个万全之策。

办法2:这不是复位,只是把程序转到地址0 去执行,不如用一个JMP 更直接。

目前可能极少数单片机或者用户已经自行添加Boot load 时用户程序的程序开始地址并不为0x0000,所以需要查找这些特定单片机的启动地址。

在keil C51 下面可以这样实现:void soft_reset(void){((void (code *) (void)) 0x0000) ();}在需要软件复位的地方使用语句:soft_reset();一般可实现软件复位。

办法3:用软件实现的硬复位。

需要牺牲一个单片机引脚,且增加了单片机外部电路构造的复杂性,很不可??r办法4:类似办法3,同样需要牺牲一个单片机引脚,且增加了单片机外部电路构造的复杂性.办法5:Atmel 89C 不带内狗,S 的有内狗,只是一条指令就行。

如STC 的单片机有软件复位指令,即ISP_CONTR,地址在0E7H 单元(即str ISP_CONTR=0xE7),MOV ISP_CONTR,#00100000B(C 语言为。

单片机控制秒表显示时间为00—99(每秒自动加1),暂停,复位

单片机控制秒表显示时间为00—99(每秒自动加1),暂停,复位

9创新实践实训报告学籍号姓名指导教师蒋野单片机控制秒表电路一、电路工作原理1.工作原理用STC89C52设计一个2位的LED数码显示作为“秒表”:显示时间为00—99秒,每秒本系统采用STC89C51单片机为中心器件,利用其定时器/计数器定时计数的原理,结合硬件电路如电源电路,晶振电路,复位电路和显示电路,以及一些按键电路等来设计计数器,将软硬件有机结合起来,其中软件系统采用汇编语言编写程序,包括显示程序,计数程序,中断,硬件系统利用Protues强大的功能来实现,简单易于观察,在仿真中就可以观察到实际的工作状态。

2.元器件作用(1)STC89C52单片机在电子行业中有着广泛的应用。

AT89C52有40个引脚,32个外部双向输入/输出(I/O)端口,同时内含2个外中断口,3个16位可编程定时计数器,2个全双工串行通信口,2 个读写口线,STC89C52可以按照常规方法进行编程,也可以在线编程。

其将通用的微处理器和Flash存储器结合在一起,特别是可反复擦写的 Flash存储器可有效地降主程序流程图三、检测安装与调试1.元件检测3.调试(1)安装好后,接通电源,电路没有反应,数码管不亮。

二、问题与解决如图可以看出利用两个数码管,首次焊接没有检测数码管器件为共阴极数码管,与设计程序不符,导致乱码,而后改接电路,重新安装共阳极数码管。

单片机与排座接触不良,解决方法:利用废弃的二极管的管脚,插入排座排孔,增大接触面积。

附件1.利用单片机完成一定的任务,你的创意(创新)是什么?for(j=0;j<255;j++);}void To_INT(void) interrupt 1{TH0=0x3c;TL0=0xb0;msec++;if(msec==20){msec=0;TL0=0xb0;EA=1;ET0=1;TR0=1;while(1){if(W==0){TR0=1;} if(H==0){TR0=0;}。

stc89c51rc单片机复位电路的工作过程

stc89c51rc单片机复位电路的工作过程

stc89c51rc单片机复位电路的工作过程下载提示:该文档是本店铺精心编制而成的,希望大家下载后,能够帮助大家解决实际问题。

文档下载后可定制修改,请根据实际需要进行调整和使用,谢谢!本店铺为大家提供各种类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!STC89C51RC单片机复位电路的工作过程STC89C51RC单片机是一款常用的微控制器,其复位电路是确保系统可靠性的重要组成部分。

单片机各种复位电路原理

单片机各种复位电路原理

内部结构框图
上电复位电路原理分析
5V电源通过MC34064的2脚输入,1脚便可输出一个上升沿,触发 芯片的复位脚。电解电容C13是调节复位延时时间的。当电源关断时, 电解电容C13上的残留电荷通过D13和MC34064内部电路构成回路,释 放掉电荷。以备下次复位启用。
专用芯片复位电路
上电复位电路原理图
比较器型复位电路
比较器型复位电路的基本原理如左图所示。上电复位时,由于组成了一 个RC低通网络,所以比较器的正相输入端的电压比负相端输入电压延迟 一定时间。而比较器的负相端网络的时间常数远远小于正相端RC网络 的时间常数,因此在正端电压还没有超过负端电压时,比较器输出低电平, 经反相器后产生高电平。复位脉冲的宽度主要取决于正常电压上升的 速度。由于负端电压放电回路时间常数较大,因此对电源电压的波动不 敏感。但是容易产生以下二种不利现象:(1)电源二次开关间隔太短 时,复位不可靠;(2)当电源电压中有浪涌现象时,可能在浪涌消失后不 能产生复位脉冲。为此,将改进比较器重定电路,如右图所示。这个改进 电路可以消除第一种现象,并减少第二种现象的产生。为了彻底消除这 二种现象,可以利用数字逻辑的方法与比较器配合,设计如图9所示的比 较器重定电路。此电路稍加改进即可作为上电复位与看门狗复位电路 共同复位的电路,大大提高了复位的可靠性。
单片机各种复位电路原理
简介
复位电路,就是 利用它把电路恢复到起始状态。就像计算器的清 零按钮的作用一样,当你进行完了一个题目的计算后肯定是要清零的 是吧!或者你输入错误,计算失误时都 要进行清零操作。以便回到原 始状态,重新进行计算。和计算器清零按钮有所不同的是,复位电路 启动的手段有所不同。一是在给电路通电时马上进行复位操作;二是 在必要时可以由手动操作;三是根据程序或者电路运行的需要自动地 进行。复位电路都 是比较简单的大都是只有电阻和电容组合就可以办 到了。再复杂点就有三极管等等配合程序来进行了。 为确保微机系统中电路稳定可靠工作,复位电路是必不可少的一 部分,复位电路的第一功能是上电复位。一般微机电路正常工作需要 供电电源为5V±5%,即4.75~5.25V。由于微机电路是时序数字电路, 它需要稳定的时钟信号,因此在电源上电时,只有当VCC超过4.75V低 于5.25V以及晶体振荡器稳定工作时,复位信号才被撤除,微机电路开 始正常工作。

第11章 复位、电源和时钟

第11章 复位、电源和时钟

11.2.2 省电方式的应用
省电方式的编程举例请参见教材P251-255
单片钟源选择 在对STC12C5410AD单片机进行ISP下载用户程序时,可以在选项中 选择下次冷启动后时钟源为“外部晶体或时钟”
2.时钟分频及分频寄存器
如用户系统希望大幅降低功耗,可对系统时钟进行分频。利用时钟分频寄存器( CLK_DIV),可进行时钟分频,从而使STC12C5410AD单片机在成较低频率工作。
PCON寄存器
地址 87H D7 SMOD D6 SMOD0 D5 LVDF D4 POF D3 GF1 D2 GF0 D1 PD D0 IDL 复位值 30H
1)SMOD:串行口波特率加倍控制位。 0:波特率加倍。 1:波特率不加倍。 2)SMOD0:帧错误检测有效控制。复位时,SMOD0=0。 1:SCON寄存器中的SM0/FE位用于FE(帧错误检测)功能。 0:SCON寄存器中的SM0/FE位用于SM0功能,和SCON中的SM1一起指定串行通信 的工作方式。
单片机应用技术
8/12
11.2 省电方式
11.2.1 省电方式的控制 电源电压为5V时,STC12C5410AD单片机的正常工作电流为 4~20mA。为了尽可能降低系统的功耗,STC12C5410AD单片机可以 运行在两种省电工作方式下:空闲方式和掉电方式。空闲模式下, STC12C5410AD单片机的工作电流为3mA;掉电模式下, STC12C5410AD单片机的工作电流<0.1µ A。
ISP/IAP控制寄存器ISP_CONTR
地址
E7H
D7
ISPEN
D6
SWBS
D5
SWRST
D4
CMD_FAIL
D3
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

#include "reg51.h"
sfr CLK_DIV =0x97;
//声明CLK_DIV寄存器的地址
void main()
{
CLK_DIV=0xc5;
//给CLK_DIV寄存器赋值0xc5
while(1);
//无限循环
}
STC单片机时钟
注:读者可以进入本书所提供资料的stc_program_example\例子18-1目录下, 打开并参考该设计。
STC单片机复位
-- 内部低压检测复位
IDL 将其置位为1,进入IDLE模式(空闲),除系统不给CPU提供时钟, 即:CPU不执行指令外,其余功能部件仍然继续工作,可以由外部 中断、定时器中断、低压检测中断及ADC转换中断的任何一个中断 唤醒。 GF1和GF0 两个通用工作标志位,用户可以任意使用。 SMOD0和SMOD1 与电源控制无关,与串口有关,后面详细介绍。
在低压检测复位结束后,不影响特殊功能寄存器IAP_CONTR中 的 SWBS/IAP_CONTR.6 位 的 值 , 单 片 机 根 据 复 位 前 SWBS/IAP_CONTR.6的值选择从用户应用程序区启动,还是从 系统监控区启动。
STC单片机复位
-- 内部低压检测复位
对于5V和3V供电的单片机都提供了内置8级可选的内部低电压 检测门限电压。对于宽电压供电的STC单片机来说,内置了16级可 选的内部低电压检测门限电压值。用户可以根据工作频率和供电电 压,选择合理的门限电压。典型地: 对于5V供电的单片机来说,常温下工作频率大于20MHz时,可
该例子中,0xc5=(1100,0101)2,通过查看第三章CLK_DIV寄 存器的内容,最高两位11对应于B7和B6,用于控制主时钟对外分 频 输出控制位。该设置表示,主时钟为对外输出时钟,但时钟被4 分频,输出时钟频率=SYSclk/4。CLK_DIV寄存器的 B2~B0=“101”,表示对单片机内的主时钟进行32分频,该32分 频后的时钟作为单片机的系统主时钟SYSclk。 所以,输出时钟的频率为:
看门狗复位是热启动复位中的软件复位的一种方式。STC15系列单 片机引入了看门狗机制,使单片机的系统可靠性设计变得更加简单。 当看门狗复位状态结束后,不影响特殊功能寄存器IAP_CONTR中 SWBS/IAP_CONTR.6位的值。至于看门狗复位状态结束后,从 ISP监控区启动,还是从用户应用程序区启动,读者可以参考STC 数据手册以获取相关信息。
对于5V供电的单片机来说,它的掉电复位/上电复位检测门限电 压为3.2V;对于3.3V供电的单片机来说,它的掉电复位/上电复位检 测门限电压为1.8V。
STC单片机复位
-- STC单片机复位
STC15系列单片机内部集成了MAX810专用复位电路。若在 STC-ISP软件中,允许MAX810专用复位电路 。当选中“上电复位 使用较长延时”选项前面的复选框时,允许使用STC单片机内 MAX810专用复位电路。否则,不使用该专用复位电路。当使能使 用该专用复位电路时,在掉电复位/上电复位后产生约180mS复位 延时,然后才结束复位过程。当该过程结束后,单片机将特殊功能 寄存器IAP_CONTR中的SWBS/IAP_CONTR.6位置1,同时从系统 ISP监控区启动程序。
f输出=f主时钟/(32×4)
STC单片机时钟
主时钟频率由STC-ISP软件在烧写程序代码时确定。在硬件选 项标签中,在“输入用户程序运行时的IRC频率”右侧通过下拉框 设置STC单片机内部主时钟频率,也可以手动输入任意频率
STC单片机复位
STC15系列单片机提供了7种复位方式,包括:外部RST引脚复 位、软件复位、掉电复位/上电复位、内部低压检测复位、MAX810 专用复位电路复位、看门狗复位和程序地址非法复位。
压检测门限时,将中断请求标志位LVDF/PCON.5)自动置位为1, 与低压检测中断是否被允许无关。特别需要注意的是,该位必须 用软件清0。在清零后,如果内部工作电压VCC继续低于检测门 限电压,则将该位再次自动设置为1。
STC单片机复位
-- 内部低压检测复位
当进入掉电工作状态前,如果低压检测电路未被允许产生中断, 则在进入掉电模式后,该低压检测电路不工作以降低功耗。如果 允许可产生低压检测中断,则在进入掉电模式后,该低压检测电 路将继续工作,在内部工作电压VCC低于低压检测门限电压时, 产生低压检测中断,可以将MCU从掉电状态唤醒。
以选择4.32V作为复位门限电压;常温下工作频率低于12MHz时, 可以选择3.82V电压作为复位门槛电压。 对于3.3V供电的单片机来说,常温下工作频率大于20MHz时,可 以选择2.82V作为复位门限电压;常温下工作频率低于12MHz时, 可以选择2.42V电压作为复位门槛电压。
STC单片机复位
STC单片机复位
--看门狗复位
-- 内部低压检测复位
注:在STC-ISP软件中推荐选择“低电压时禁止EEPROM操作”前面的复选框。 下面给出与低压检测有关的电源控制寄存器PCON。该寄存器在特 殊功能寄存器地址为0x87H的位置,当上电复位后该寄存器的值为 00110000。
比特 B7
B6
B5
B4
B3
B2
B1
B0
名字
SMOD
SMOD 0
P47=0;
//P4.7置低,灯亮
for(j=0;j<999999;j++);
//软件延迟
IAP_CONTR=0x60;
//软件复位指令
}
注:读者可以进入本书所提供资料的stc_program_example\例子18-2目录下, 打开并参考该设计。
STC单片机复位
--掉电/上电复位
当电源电压VCC低于掉电复位/上电复位检测门限电压时,将单 片机内的所有电路复位。该复位属于冷启动复位的一种。当内部 VCC电压高于掉电复位/上电复位检测门限电压后,延迟32768个时 钟后结束掉电/上电复位过程。当该过程结束后,单片机将特殊功能 寄存器IAP_CONTR中的SWBS/IAP_CONTR.6位置1,同时从系统 ISP监控区启动程序。
特别要说明的是,外部RST引脚复位是热启动复位中的硬复位。
STC单片机复位
--软件复位

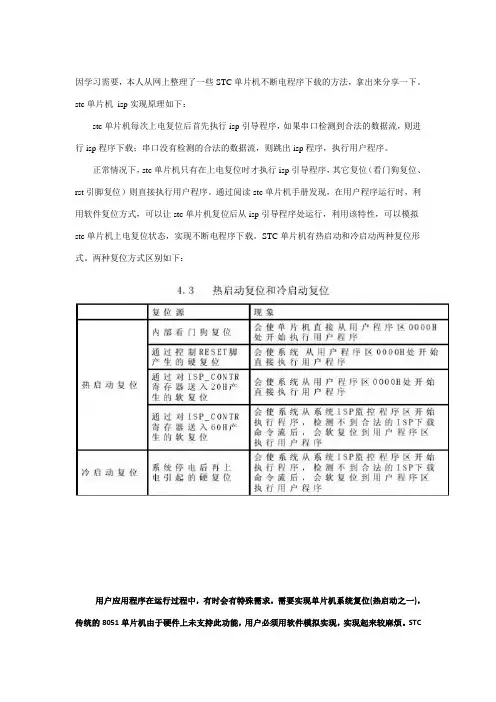

当STC单片机正在运行用户程序时,有时需要对单片机系统进 行软件复位。在传统单片机上并没有提供此功能,用户必须用软件 模拟实现。在STC推出的单片机中提供了软件复位的功能,该功能 通过设置IAP_CONTR寄存器中SWBS位(第6位)和SWRST位 (第5位)实现。
STC单片机复位
--看门狗复位
在一些对可靠性要求比较苛刻的场合,例如:工业控制、汽车电 子、航空航天等,为了防止“系统在异常情况下受到干扰,即:我 们经常所说的程序跑飞,引入了看门狗(Watchdog机制。所谓的 看门狗机制是指,如果MCU/CPU不在规定的时间内按规定访问看 门狗,则认为MCU/CPU处于异常工作状态,看门狗就会强迫 MCU/CPU进行复位,使系统重新从头开始按规律执行用户程序。
STC单片机复位
-- 内部低压检测复位
STC单片机复位
-- 内部低压检测复位
使能低电压检测中断时,当电源电压VCC低于内部低电压检测 LVD门限电压时,硬件将中断请求标志位LVDF/PCON.5)置位。 如果ELVD/IE.6(低压检测中断允许位)设置为1,就将向8051单片 机的CPU发出低电压检测中断信号。 当正常工作和空闲工作状态时,如果内部工作电压VCC低于低电
STC单片机复位
--软件复位
【例18-2】控制STC单片机产生软件复位C语言描述的例子
程序清单18-2 main.c文件
#include "reg51.h"
sfr IAP_CONTR=0xc7;
//声明IAP_CONTR寄存器地址为0xc7
void main() { long unsigned int j;
注:对于STC15系列5V单片机来说,I/O口的对外输出时钟的频率不要超过 13.5MHz;对于STC15系列3.3V单片机来说,I/O口的对外输出时钟的频率不要 超过8MHz。如果频率过高,需要进行分频才能输出。
STC单片机时钟
【例18-1】控制STC单片机输出时钟频率C语言描述的例子
程序清单18-1 main.c文件
对于掉电/上电复位来说,可选择增加额外的复位延迟18mS,也 叫做MAX810复位电路,实质就是在上电复位后增加180mS的额外 复位延时。
STC单片机复位
--外部RST引脚复位
在STC15系列单片机中,复位引脚设置在P5.4引脚上(除 STC15F100W系列单片机复位引脚在P3.4上)。
当外部给该引脚施加一定宽度的脉冲后,就可以对单片机进行 复位。STC其余单片机可以在ISP烧录程序时可以进行设置,将其 设置为复位引脚。当选中“复位脚用作I/O口”前面的复选框时,引 脚是普通I/O,不能用于RST引脚,否则,P5.4引脚为RST引脚。
LVDF
POF
GF1
GF0
PD
IDL
STC单片机复位
-- 内部低压检测复位
其中: LVDF 低电压检测标志位,同时也是低压检测中断请求标志位。 POF 上电复位标志位。当单片机停电后,上电复位标志位为1,可由软 件清零。 PD
STC单片机复位
-- 内部低压检测复位
将其置位为1时,进入掉电(Power Down)模式,可以由外部 中断上升沿或者下降沿触发唤醒。进入掉电模式时,内部时钟停止 振荡,由于时钟不工作,因此CPU、定时器等功能部件停止工作, 只有外部中断继续工作。在STC单片机中,可以将CPU从掉电模式 进行唤醒的外部引脚有:INT0/P3.2、INT1/P3.3,INT2/P3.6、 INT3/P3.7、INT4/P3.0、CCP0/CCP1/CCP2、 RxD/RxD2/RxD3/RxD4、T0/T1/T2/T3/T4。其中有些单片机还有 内部低功耗掉电唤醒专用定时器。掉电模式也称为停机模式,此时 电流<0.1μA。
