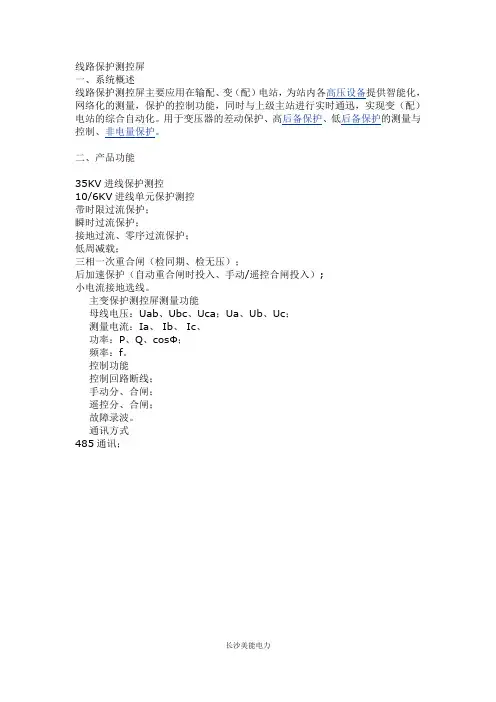

线路保护测控屏

线路保护测控屏

线路保护测控屏
一、系统概述
线路保护测控屏主要应用在输配、变(配)电站,为站内各高压设备提供智能化,网络化的测量,保护的控制功能,同时与上级主站进行实时通迅,实现变(配)电站的综合自动化。

用于变压器的差动保护、高后备保护、低后备保护的测量与控制、非电量保护。

二、产品功能
35KV进线保护测控
10/6KV进线单元保护测控
带时限过流保护;
瞬时过流保护;
接地过流、零序过流保护;
低周减载;
三相一次重合闸(检同期、检无压);
后加速保护(自动重合闸时投入、手动/遥控合闸投入);
小电流接地选线。

主变保护测控屏测量功能
母线电压:Uab、Ubc、Uca;Ua、Ub、Uc;
测量电流:Ia、 Ib、 Ic、
功率:P、Q、cosФ;
频率:f。

控制功能
控制回路断线;
手动分、合闸;
遥控分、合闸;
故障录波。

通讯方式
485通讯;
长沙美能电力。

35kV线路保护

35kV线路保护

35kV线路保护第一节 RCS-9612AⅡ线路保护测控装置1 基本配置RCS-9612AⅡ线路保护测控装置适用于110kV以下电压等级的非直接接地系统或小电阻接地系统的馈线保护及测控。

保护方面的主要功能有:1)三段定时限过流保护,其中第三段可整定为反时限段;2)三段零序过流保护/小电流接地选线;3)三相一次重合闸(检无压或不检);4)过负荷保护;5)过流/零序合闸后加速保护(前加速或后加速);6)低周减载保护等;7)独立的操作回路及故障录波。

测控方面的主要功能有:1)7路遥信开入采集、装置遥信变位、事故遥信;2)正常断路器遥控分合、小电流接地探测遥控分合;3)P、Q、I A、I C、I0、U A、U B、U C、U AB、U BC、U CA、U O、F、COSφ等14个模拟量的遥测;4)开关事故分合次数统计及事件SOE等;5)4路脉冲输入。

2 软件说明及功能情况2.1 定时限过流本装置设三段定时限过流保护,各段电流及时间定值可独立整定,分别设置整定控制字控制这三段保护的投退。

其中过流Ⅲ段可通过控制字FSX选择采用定时限还是反时限(若为1,则过流Ⅲ段为反时限段,若为0,则过流Ⅲ段为定时限段)。

2.2PT断线检查装置具有PT断线检查功能,可通过控制字投退(整定投入)。

装置检测母线电压异常时报PT断线,待电压恢复正常后保护也自动恢复正常。

如果重合闸选择检无压方式,则线路电压异常时发出告警信号,并闭锁自动重合闸,待线路电压恢复正常时保护也自动恢复正常。

2.3 重合闸重合闸起动方式有两种:不对应起动和保护起动,当重合闸不投时可选择整定控制字退出,装置可选取检无压重合方式,无压定值固定为额定电压的30%。

重合闸必须在充电完成后投入,线路在正常运行状态(KKJ=1,TWJ=0),无外部闭锁重合信号,经15秒充电完成。

重合闭锁信号有:①手跳(KKJ=0)②低周动作③外部端子闭锁输入④遥控跳闸⑤控制回路断线⑥弹簧未储能接点输入2.4 低周减载(整定退出)装置配有低电压闭锁及滑差闭锁功能。

35kV母差保护屏技术规范

35kV母差保护屏技术规范
2.5.11双母线接线的母线TV断线时,允许母线保护解除该段母线电压闭锁。
2.5.12双母线接线的母线保护,通过隔离开关辅助触点自动识别母线运行方式时,应对隔离开关辅助触点进行自检。当与实际位置不符时,发“隔离开关位置异常”告警信号,应能通过保护模拟盘校正隔离开关位置。当仅有一个支路隔离开关辅助触点异常,且该支路有电流时,保护装置仍应具有选择故障母线的功能。
阻尼振荡磁场的抗扰度试验
GB/T17626.11
电压暂降、短时中断和电压变化抗扰度试验
GB/T17626.12
振荡波抗扰度试验
DL/T 769
电力系统微机继电保护技术导则
DL/T 5136
火力发电厂、变电所二次接线设计技术规程
DL/T 667
远动设备及系统第5部分第103篇 继电保护设备信息接口配套标准
2
2.2.1额定直流电源:220V(110V)。
2.2.2额定交流电流:5A/1A。
2.2.3额定交流电压:100V/ (相电压)。
2.2.4额定频率:50Hz。
2.2.5打印机工作电源:交流220V,50Hz。
2
2.3.1装置交流消耗:交流电流回路功率消耗每相不大于0.5VA(In=1A)或1VA(In=5A),交流电压回路功率消耗(额定电压下)每相不大于1VA,供方投标时必须提供确切数值。
射频电磁场辐射抗扰度试验
GB/T17626.4
浪涌(冲击)抗扰度试验
表1(续)
标准号
标 准 名 称
GB/T17626.5
电快速瞬变脉冲群抗扰度试验
GB/T17626.6
射频场感应的传导骚扰抗扰度
GB/T17626.8
工频磁场的抗扰度试验
GB/T17626.9

35KV常规线路保护屏介绍

35KV常规线路保护屏介绍

目录第一部分35KV线路控制保护实验屏概述 (1)一、PXH-91U-ZLG/Y35K V线路控制保护屏 (1)二、线路控制保护屏内万能转换开关简介 (1)第二部分实验内容............................................................................................ 错误!未定义书签。

实验一保护屏安装接线 .................................................................................. 错误!未定义书签。

实验二三段式电流保护模拟瞬时故障、永久性故障................................... 错误!未定义书签。

实验三自动重合闸实验 .................................................................................. 错误!未定义书签。

实验四断路器控制回路实验 .......................................................................... 错误!未定义书签。

实验五断路器防跳实验 .................................................................................. 错误!未定义书签。

注意事项.. (3)35kV 线路控制保护实验屏概述一、PXH-91U-ZLG/Y 35kV 线路控制保护屏PXH-91U-ZLG/Y 35kV 线路控制保护屏是按照35kV 线路保护配置的典型模式建设,主要用于学生进行二次回路安装接线实训,使其掌握二次回路安装接线的基本流程和工艺要求,掌握二次回路故障查找、消缺等职业技能。

35KV微机线路保护原理说明书

35KV微机线路保护原理说明书

微机保护原理说明书35KV 微机线路保护原理说明书1 35kV 线路保护配置及功能本保护装置是以三段式方向过电流保护;零序电流保护;小电流接地选线;三相一 次重合闸(检无压或检同期可选)和后加速;低频减载;PT 断线检测及 PT 断线闭锁方 向或保护;说明了 35KV 微机线路保护的主要原理、硬件部分和软件部分的构成。

2 35KV 线路保护的主要原理2.1 三段式过电流保护原理输电线路发生短路时,相电流突然增大,线电压降低,当故障线路上的相电流大于 某一个规定值,同时保护安装处母线电压小于某一个规定值时,保护将跳开故障线路上 的断路器而将故障线路断电,这就是过电流保护的工作原理。

其中,规定值就是过电流保护的动作电流,它是能使电流保护动作的最小电流,通常用 IDZ 表示。

过电流保护在35KV 及以下的输电线路中被广泛应用。

下面对三段式过电流保护分别予以介绍:(1)无时限的电流速断保护(电流I段保护)我们以图 2.2 中单侧电源网络中输电 线路 AB 上所装设的电流保护来分析电流保护的原理。

在图 2.2 中,为了反映全线路的 短路电流,设 AB 线路的电流保护装于线路始端母线A处,在图上叫做电流保护 1,显然电流保护 1 要可靠动作,它的动作值 IDZ 必须选择小于或等于保护范围内可能出现的最小短路电流。

在图 2.2 中,假设 AB 线路上 d1 点发生三相短路,则线路上的短路电流为:I (3) dEZSZd(2-1)其中, E 是电源系统相电势, ZS 是电源系统阻抗, Zd 是故障点到保护安装处之问的阻抗,由式(2-1)可以看出,当系统电压一定的时候,短路电流的大小与系统阻抗和短路点的位置及短路类型有关,系统阻抗是由运行方式决定的,在最大运行方式下 ZS 取[1]微机保护原理说明书图 2.2 单侧电源网络中电流保护原理图最小值,在最小运行方式下 ZS 取最大值,在实际中,一般来说系统在最大运行方式下三相短路电流最大,称此为保护的最大运行方式,系统在最小运行方式下两相短路电流 最小,称此为保护的最小运行方式。

35kV电网继电保护(共40张)

35kV电网继电保护(共40张)
1.在发电厂和变电所母线上,应装设单相接地监视装置。监 视装置反应零序电压,动作于信号。 2.根据人身和设备安全的要求,必要时,应装设动作于跳闸 的单相零序电流保护。
(三)可能(kěnéng)出现过负荷的电缆线路或电缆与架空混合线 路,应装设过负荷保护,保护宜带时限动作于信号,必要时可 动作于跳闸。
瓦斯保护优缺点:
瓦斯保护的主要优点是结构简单,灵敏性高,能反应变压器油箱内的各种 故障(gùzhàng)。特别是能反应轻微匝间短路。它也是油箱漏油或绕组、铁芯烧损 的唯一保护。
瓦斯保护不能反应变压器套管和引出线的故障,需与纵差动保护一起作 为变压器的主保护。
第25页,共40页。
电力变压器保护
2、电流速断保护
3、电流Ⅲ段的保护(bǎohù)范围:能保护(bǎohù)本线路和相邻线路全长。 电流Ⅲ段一般做后备保护。
Ⅲ段的后备作用: 1)近后备——同一地点电流I、Ⅱ段拒动的后备 2)远后备——下一个变电站的保护和断路器拒动的后备(防止短路点不切除

第12页,共40页。
35kV电网线路保护
4、评价
简单可靠,灵敏性好。
变压器的故障类型:
油箱内部故障:绕组匝间,绕组相间,中性点接地侧的接地短路。 油箱外部故障:套管和引出线上发生的相间短路和接地短路。
变压器的不正常工作状态:
外部短路引起的过电流;外部短路引起的中性点过压;过负荷; 油面降低;油温升高;过励磁。
第19页,共40页。
电力变压器保护
变压器主保护(bǎohù)配置
变压器安装时, 应使顶盖与水平 面之间夹角应有1 %~1.5%的坡 度,连接管有2 %~4%的升高坡 度。
电力变压器保护
瓦斯保护分为: 重瓦斯和轻瓦斯

(完整word版)主变保护测控屏简介

(完整word版)主变保护测控屏简介

主变保护测控屏简介主变保护测控屏就是把主变类保护测控装置集中安装在一个2260*800*600的柜子里面,主要由992或993(主变差动保护装置)、981(主变高后备保护装置)、982(主变中后备保护装置)、983(主变低后备保护装置)、985(主变非电量保护装置)、和一些开关元件组成,其主要用于110KV、66KV、35KV及以下主变压器的保护与控制。

主变保护测控屏简介主变保护测控屏主要用于110KV及以下电压等的较为重要的工程项目之中,该产品主要有992或993(主变差动保护装置)、981(主变高后备保护装置)、982(主变中后备保护装置)、983(主变低后备保护装置)、985(主变非电量保护装置)、温度表、有载调压控制器、温度表、空气开关、2260*800*600的柜体组成,该产品集通讯、保护、测量、控制于一身、是大容量主变压器最理想的选择!保护功能主变差动保护;差动速断保护比例差动保护(带二次谐波制动、CT断线闭锁);CT断线告警;Y/Y/△补偿投入;主变非电量保护本体轻瓦斯-告警;本体重瓦斯-跳闸;有载轻瓦斯-告警;有载重瓦斯-跳闸;压力释放(投-跳闸;退-告警);温度升高-告警;温度超高-跳闸;主变后备保护过流I段(跳分段);带低电压闭锁、负序电压闭锁;过流II段(跳主变所有侧开关);带低电压闭锁、负序电压闭锁;过流I段、II段均可选择:相间方向选择;限时速断(限时速断、限时速断方向、低电压闭锁);过负荷告警;CT断线(告警);零序过流(零序过流、零序电压闭锁、零序跳闸、零序方向选择);间隙零序保护;PT失压(告警);PT断线(告警);母线接地(告警);压力异常(SF6低气压告警);测控功能母线电压:Uab、Ubc、Uca;Ua、Ub、Uc;测量电流:Ia、 Ib、 Ic、功率:P、Q、cosФ;频率:f;辅助功能控制回路断线;手动分、合闸遥控分、合闸;故障录波;通讯方式485通讯;以太网通讯;光纤通讯;产品特点1、主变保护测控屏柜采用2260(或2360)×800×600尺寸,每面屏柜可装3层装置,每层可装3个装置。

35KV输电线路保护设计-35KV输电线路保护

35KV输电线路保护设计-35KV输电线路保护

35KV输电线路保护设计-35KV输电线路保护35KV输电线路保护设计-35KV输电线路保护电⼒系统的持续进展和安全稳固运⾏,给国民经济和社会进展带来了庞⼤动⼒和效益。

然⽽⼀旦发⽣故障如不能及时有效操纵,就会破坏稳固运⾏,造成⼤⾯积停电,给社会带来灾难性的严峻后果。

随着电⼒系统的迅速进展,⼤量机组、超⾼压输变电的投⼊运⾏,对继电爱护持续提出新的更⾼要求。

继电爱护是电⼒系统的重要组成部分,做好继电爱护⼯作是保证电⼒系统安全运⾏的必不可少的重要⼿段。

因此,加⼤线路继电爱护专门重要。

按照线路继电爱护的要求,给35KV的输电线路设计合适的继电爱护。

此次课程设计第⼀介绍了继电爱护的作⽤和进展,然后详细介绍了35KV线路主爱护及后备爱护的选择与整定,35KV线路三相⼀次重合闸及防雷爱护,最后介绍35KV系统的微机爱护。

关键词:继电爱护;主爱护;整定;微机爱护⽬录1 继电爱护的作⽤和进展01.1 继电爱护的作⽤ 11.1.1 继电爱护在电⼒系统中的作⽤01.1.2 继电爱护的差不多原理和差不多要求01.2 继电爱护的进展22 35KV线路主爱护选择与整定42.1 电流、电压爱护整定运算考虑原则42.1.1 电流、电压爱护的构成原理及使⽤范畴42.2 电流闭锁电压爱护53 35KV线路后备爱护选择与整定 134 35KV线路三相⼀次重合闸195 线路及变压器防雷爱护216 微机爱护226.1 微机爱护的软硬件组成226.1.1微机爱护的特点226.1.2微机爱护装置硬件结构226.1.3微机爱护的软件组成236.2 微机爱护的算法246.3 35KV系统微机爱护配置25总结28致谢30参考⽂献311继电爱护的作⽤和进展1.1 继电爱护的作⽤1.1.1 继电爱护在电⼒系统中的作⽤电⼒系统在⽣产过程中,有可能发⽣各类故障和各种不正常情形。

其中故障⼀样可分为两类:横向不对称故障和纵向不对称故障。

横向不对称故障包括两相短路、单相接地短路、两相接地短路三种,纵向对称故障包括单相断相和两相断相,⼜称⾮全相运⾏。

35kV变电站二次改造调试方案

35kV变电站二次改造调试方案

35kV变电站二次改造调试方案目录1作业任务 (3)2编写依据 (3)3作业准备 (3)4作业内容及要点、说明 (4)5作业质量标准及工艺质量控制措施 (10)6技术资料要求 (11)7危险源、环境因素辨识及防范措施、文明施工标准 (11)8有关计算及其分析 (12)9附录 (12)1作业任务1.1工程概况35kV刘集变现有主变2台(10MV A+6.3MV A),35kV进线2条,10kV出线5条,电容器出线一条,备用出线一条;本工程计划于2020年6月10日至19日对35kV刘集变进行综自改造,其中更换35kV进线开关保护测控2套,35kV主变保护测控2套,10kV线路开关保护测控6套,电容器保护测控1套,公用测控装置一套,远动通信一套,电压并列装置2台,备自投装置一台,对时装置一台,上述设备安装完成后需要进行调试;1.2主要设备参数1)主变保护测控屏二面(各含主变差动保护装置1台,型号:iPACS-5741;主变非电量保护装置1台, 型号:iPACS-5744;主变后备保护装置2台,型号:iPACS-5742;主变测控装置1台,型号:iPACS-5774;)2)35kV线路保护屏一面(含线路保护测控装置2台,型号:iPACS-5711,备自投装置一台,型号:iPACS-5731,电压并列装置1台:型号:iPACS-5765)3)10kV线路保护屏二面(含线路保护测控装置6台,型号:iPACS-5711,电容器保护测控装置一台,型号:iPACS-5751,电压并列装置1台,型号:iPACS-5765)4)公用测控屏一面(含公用测控装置2台,型号:iPACS-5779,交换机2台,型号:wisLink W-2000)5)远动通信屏一面(含远动通信装置2台,型号:iPACS-5791;规约机1台,型号:iPACS-5792;交换机2台,型号:wisLink W-2000;对时装置1台,)上述装置均为DC220V供电,额定参数:AC 5A/57.7V1.3施工范围35kV线路、主变及其附属设备、10kV配电系统及其附属设备、10kV无功补偿系、220V 直流系统、UPS系统、监控系统、故障信息系统等2编写依据1)《继电保护和安全自动装置技术规程》(GB 14285-2016);2)《继电保护及电网安全自动装置检验规程》(DL/T 995-2016)3)《变电站计算机监控系统现场验收管理规程》(Q/GDW 2014)4)智能变电站自动化系统现场调试导则》(Q/GDW 431-2010)5)《电力系统安全工作规程》(变电部分);6)国家电网公司十八项电网重大反事故措施(2018版)(试行)7)设计图纸8)相关厂家技术资料3作业准备3.1作业人员准备调试人员应保证较高的素质,对即将进行的工作有充分的准备,试验负责人须具有助理工程师及以上职称,独立负责调试两个以上同类型变电所经验。

电力系统微机保护屏

电力系统微机保护屏

电力系统微机保护屏线路保护屏线路保护引进吸收国外先进技术,选配国内外数字式保护单元做为主要部件,主保护采用带低阻抗起动的数字式距离保护装置,后备保护采用复合电压闭锁过电流保护装置,适用于500KV 以下的高压、超高压输电线路,对辐射网、环网及特殊网均能有选择地保护,使电网安全可靠运行。

110KV线路保护测控屏(柜)适用范围:主要适用于110KV、66KV或以下电压等级的线路保护与测控。

主要功能:过流速断保护;限时速断保护、过电流保护、过电压保护、欠电压保护、重合闸后加速保护、零序电压保护、零序电流保护、非电量保护、三相一次重合闸保护。

测量功能:12路外部开关量遥信输出、4路电压、6路电流遥测输入;0.2级高精度测量,采样准确。

通讯功能:专业的RS458通讯规约,可与电力自动化系统构连接、构成高性能的自动化配电网络。

线路保护测控屏(柜)简介线路保护测控装置是一款主要用于110KV和66KV及以下电压等级的线路保护与测控。

GZP-971路保护测控装置采用先进的现场可编程技术(ISP)及世界领先的三级可编程模式,可以实现PLC功能和控制。

线路保护测控屏(柜)功能介绍三相一次重合闸:在电流保护动作后、重合闸功能开放15S 钟,如果此时段内无闭所条件、并且三相均无电流则进行重合闸逻辑判断。

重合闸充电条件:开关处处合位;没有闭所重合闸信号;重合闸放电条件:手动及遥控分闸;低压解列动作;弹簧未储能;开关位置状态异常;后加速保护:加速条件包括手动加速和重合闸后加速,为保护重合闸永久性三相短路后可靠跳闸,后加速保护还可以作母联充电保护,在实际运用中、110KV线路保护测控屏(柜)某些变电站不需要备用电源自投功能,那只需要分段开关的过流保护和充电保护,就可以选用本装置完成分段开关的过流保护和充电保护。

线路保护测控屏(柜)的通讯功能装置提供专业的标准的RS-485通讯接品,也可提供RS232通讯接口,可以与微机保护装置后台监控系统链接,实现自动化配网的四遥功能。

常规35kV线路保护验收要点概述

常规35kV线路保护验收要点概述

常规 35kV线路保护验收要点概述从目前变电站典型继电保护配置来看,不管是常规站,还是智能站,35kV及以下线路一般配置常规保护装置。

虽然35kV线路保护电压等级不算高,回路设计也较简单,但是在新装验收时需要注意的问题并不少。

现简要概述35kV及以下新装线路保护装置各个环节验收要点,用以指导现场工作,使其各个步骤更清晰、规范。

1.检验前准备工作1.了解设备的一次接线及投入运行后可能出现的运行方式和设备投入运行的方案。

了解现场设备安装情况,确认现场工作环境的确符合验收条件,提前安排专人熟悉设备情况。

2、检查保护装置的原理接线图及与之相符合二次回路安装图、电缆敷设图、电缆编号图等全部图纸及成套保护装置说明书及出厂试验报告等是否齐全、准确。

3、根据图纸设计,现场核对所有保护装置的安装位置是否正确,二次回路设计是否符合相关设计、反措标准、规范。

4、检查确认相关工器具、继电保护测试仪合格,确认设备状态良好。

二、(新装)TA、TV检验1、检查电流、电压互感器的变比、容量、准确级符合设计要求,并做相关试验。

尤其要准确测试电流互感器极性、变比,确认电流互感器每个绕组的准确级是否和电流互感器铭牌对应。

并与施工图纸核实,电流互感器绕组的使用符合设计要求。

2、测试互感器各绕组间极性关系,核对铭牌上的极性标志是否正确。

三、TA、TV二次回路检验1、检查电流互感器二次绕组、电压互感器二次回路接线正确性及端子排引线螺钉压接的可靠性,测量二次回路直流电阻,防止电流互感器二次绕组开路,电压互感器二次绕组回路短路。

2、检查电流互感器、电压互感器二次回路接地情况是否正确。

电流互感器每一个二次绕组应分别在开关场有且仅有一点接地,不允许多个绕组接地点串接。

电压互感器独立绕组应在开关场有且仅有一点接地,与其他绕组有电气联系的应在保护室一点接地。

3、检查电压互感器二次中性点在开关场的金属氧化物避雷器的安装是否符合相关规定,防止属氧化物避雷器击穿造成电压回路两点接地。

国家电网公司35kV及以下常规保护装置专业检测.doc

国家电网公司35kV及以下常规保护装置专业检测.doc

附件二国家电网公司35kV及以下常规保护装置专业检测大纲一、测试依据1 Q/GDW 10766-2015 10kV~110(66)kV线路保护及辅助装置标准化设计规范2 Q/GDW 10767-2015 10kV~110(66)kV元件保护及辅助装置标准化设计规范3 Q/GDW XXX—201X 35kV及以下标准化保护装置通用技术条件(报批稿)4 Q/GDW 11498-2016 110kV及以下继电保护装置检测规范5 Q/GDW 441-2010 智能变电站继电保护技术规范6 Q/GDW 1396-2012 IEC 61850 工程继电保护应用模型7 Q/GDW 11471-2015智能变电站继电保护工程文件技术规范8 Q/GDW 11485-2016 智能变电站继电保护配置工具技术规范9 继电保护和安全自动装置的DL/T 860 通信测试方案(征求意见稿)10 调自[2014]53号国调中心关于强化电力系统时间同步监测管理工作的通知11 调继[2015]71号国调中心关于修订印发继电保护和安全自动装置远方操作技术规范的通知12 国家电网公司继电保护和安全自动装置设备识别代码应用管理办法13 Q/GDW 11472-2015 国网继电保护和安全自动装置用电子标签技术规范14 《继电保护信息规范》保护装置保护功能状态数据集与保护功能闭锁数据集信息生成及上送原则15 GB/T 32897-2016 智能变电站多功能保护测控一体化装置通用技术条件16 GB/T 14598.2-2011量度继电器和保护装置第1部分:通用要求17 GB/T 13729-2002远动终端设备18 GB/T 14598.26-2015量度继电器和保护装置第26部分:电磁兼容要求19 GB/T 26864-2011电力系统继电保护产品动模试验20 GB/T 7261-2016继电保护和安全自动装置基本试验方法21 GB/T 14285-2006 继电保护和安全自动装置技术规程22 GB/T 17626.2-2006 电磁兼容试验和测量技术静电放电抗扰度试验23 GB/T 17626.8-2006 电磁兼容试验和测量技术工频磁场抗扰度试验24 GB/T 17626.9-2011 电磁兼容试验和测量技术脉冲磁场抗扰度试验25 GB/T 17626.10-1998 电磁兼容试验和测量技术阻尼振荡磁场抗扰度试验26 DL/T 478-2013继电保护和安全自动装置通用技术条件27 DL/T 860 变电站通信网络与系统系列标准28 DL/T 526-2013 备用电源自动投入装置技术条件29 DL/T 1075-2016 保护测控装置技术条件二、测试项目1 结构外观及接口检查2 绝缘要求检验2.1 绝缘电阻检验2.2 冲击电压检验2.3 冲击电压检验3 电气安全检验3.1 保护联接阻抗检验3.2 外壳防护等级检验3 过载能力检验4 触点性能检验5 电源影响检验6 功率消耗检验7 环境检验7.1 交变湿热检验7.2 温度变化检验7.3 高温运行检验7.4 低温运行检验7.5 高温贮存检验7.6 低温贮存检验8 机械性能检验8.1 振动耐久检验8.2 振动响应检验8.3 冲击耐久检验8.4 冲击响应检验8.5 碰撞检验9 EMC电磁兼容检验9.1 辐射发射限值检验9.2 传导发射限值检验9.3 射频电磁场辐射抗扰度检验9.4 静电放电抗扰度检验9.5 射频场感应传导骚扰抗扰度检验9.6 电快速瞬变脉冲群抗扰度检验9.7 慢速阻尼振荡波抗扰度9.8 浪涌抗扰度检验9.9 工频抗扰度检验9.10 工频磁场抗扰度检验9.11 脉冲磁场抗扰度检验9.12 阻尼振荡磁场抗扰度检验9.13 辅助电源端口电压暂降、短时中断、电压变化和纹波检验9.14 电磁环境异常时的通信可靠性检验10 六统一标准符合性检验11 装置功能检验11.1 静态功能检验11.2 动模检验11.2.1 保护版本信息核对11.2.2 保护装置定值整定及核对11.2.3 线路保护动模试验项目1)保护区内、区外瞬时金属性故障2)重合后再故障试验3)永久性故障4)经过渡电阻短路5)发展及转换性故障6)系统振荡7)线路空载合闸充电、解合环及手合带故障线路8)电流互感器断线9)电压互感器断线10)距离保护的暂态超越11)距离保护的静态超越12) 70%处距离保护动作时间13)系统频率偏移14)Ⅱ段保护试验15)过流保护试验16)零序过流保护试验17) CT饱和试验18)低频减载试验19)低压减载试验20)闭锁简易母线保护21)过负荷试验22)重合闸功能23)小电流接地选线试验24)通道试验11.2.4 备用电源自投装置动模试验项目1)不同备自投方式下备自投逻辑试验2)不同备自投方式下PT断线试验3)不同备自投方式下CT断线试验4)不同备自投方式下保护功能试验5)不同备自投方式下断路器位置异常试验12 信息规范检验13 远方操作检验14 站控层网络压力检验15 网络安全攻击检验16 模型文件检验17 时钟同步管理及闰秒检验18 DL/T 860规约一致性检验。

35KV、10KV保护装置

35KV、10KV保护装置

1、装置概述DF3332E综合监控控制装置适用于各种电压等级下线路等元件的监控。

可采集2回路的全电量, 2路直流电压0-5V或直流电流4-20mA,48路遥信量,6路遥控(12个点),其中一路带自保持回路、一路带联动接点。

2、按键说明装置前面板上有九个按键,功能如下:“↑”光标上移“↓”光标下移“←”光标左移“→”光标右移“+”增加数字“—”减少数字“ENT”确认操作,进入下一级菜单“ESC”退出操作,返回下一级菜单“RST”装置复位3、菜单介绍3.1启动界面装置上电正常工作时显示如下界面:第一装置名称依据装置类型显示不同名称。

3.2功能菜单3.2.1 测量界面在主界面下,将光标移至“测量”图表处,按“ENT”键,显示测量菜单。

如下:▲▼移动光标a)二次侧测量值在测量菜单下,将光标移至“二次侧测量值”处,按“ENT”键,显示装置测量的二次值。

本界面中各个符号表示的意义: F 表示系统频率T 表示装置内部温度Ua,Ub,Uc,Uo 分别表示相电压及零序电压Uab,Ucb 表示线电压Ia, Ib, Ic 分别表示ABC相的电流Pa, Pb, Pc 表示单相有功功率Qa, Qb, Qc 表示单相无功功率TP,TQ 表示总有功,总无功功率COS 表示功率因数YC 表示采集的温度量或直流电压、电流量1 Ub2 符号前面的数字表示交流采样插件符号,后面的数字表示测量值所属回路。

例如“1 Ub2”表示第一块交流插件采集的第二回路B相电压。

b)一次侧测量值:在测量菜单下,将光标移至“一次侧测量值”处,按“ENT”键,显示装置测量的一次值。

符号说明同二次侧测量界面值。

▲▼翻屏c)实时电度值在测量菜单下,将光标移至“实时电度值”处,按“ENT”键,显示装置采▲▼翻屏第71条DF3332E数字式保护装置1、DF33323322E数字式系列装置的适用范围DF3332E系列数字式线路保护装置(以下简称装置或产品),适用于中低压系统中装设的单星形、双星形或三星形接线,作为线路的成套保护和测控。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

目录
第一部分35KV线路控制保护实验屏概述 (1)
一、PXH-91U-ZLG/Y35K V线路控制保护屏 (1)
二、线路控制保护屏内万能转换开关简介 (1)
第二部分实验内容............................................................................................ 错误!未定义书签。

实验一保护屏安装接线 .................................................................................. 错误!未定义书签。

实验二三段式电流保护模拟瞬时故障、永久性故障................................... 错误!未定义书签。

实验三自动重合闸实验 .................................................................................. 错误!未定义书签。

实验四断路器控制回路实验 .......................................................................... 错误!未定义书签。

实验五断路器防跳实验 .................................................................................. 错误!未定义书签。

注意事项.. (3)
35kV 线路控制保护实验屏概述
一、PXH-91U-ZLG/Y 35kV 线路控制保护屏
PXH-91U-ZLG/Y 35kV 线路控制保护屏是按照35kV 线路保护配置的典型模式建设,主要用于学生进行二次回路安装接线实训,使其掌握二次回路安装接线的基本流程和工艺要求,掌握二次回路故障查找、消缺等职业技能。

PXH-91U-ZLG/Y 35kV 线路控制保护屏主要的实验内容为保护屏内的安装接线,模拟当发生瞬时性故障和永久性故障时三段式电流保护的动作过程,三相一次重合闸实验和断路器控制回路等。

屏内选用的继电器均采用具有有机玻璃壳罩,从外面可以清楚的观察装置的动作情况。

便于学生理解屏内各继电器动作过程和状态。

二、线路控制保护屏内万能转换开关简介
PXH-91U-ZLG/Y 35kV 线路控制保护屏内选择的控制开关为LW38A-164Q/la.4.6a.40.20.20/9 输配电分合闸控制开关。

学生接线时建议按配套的图纸接线,不要随意改动。

其接点图如下图所示: 开关型号
0手柄角度451---23---45---67---89---10
17---1819---2021---2213---1415---16 90分后预合合合后预分分
090135
23---2425---2627---2829---3031---3233---34LW38A-164Q/la.4.6a.40.20.20/911---1235---36
注意事项
1.该实验装置的安装和使用管理,必须符合安全用电管理规定,大功率实验设备用电必须使用专线,严禁与照明线共用,谨防因超负荷用电着火。

2.实验室用电容量的确定要兼顾实验室发展的增容需要,留有一定余量。

3.实验室内的用电线路和配电盘、板、箱、柜等装置及线路系统中的各种开关、插座、插头等均应经常保持完好可用状态,熔断装置所用的熔丝必须与线路允许的容量相匹配,严禁用其他测试线代替。

室内照明器具都要经常保持稳固可用状态。

4.该实验设备要定期检修,要有可靠的防护措施。

该设备本身要求接地,必须接地,定期检查线路接地点是否牢靠安全。

5.手上有水或潮湿请勿接触设备。

6.实验室内的指导老师必须掌握该实验设备安装调试及投入运行的操作步骤和要求,严格按操作规程操作。

7.电器插座请勿接太多插头,以免电荷负荷过大,引起火灾。

8.如该设备无接地设施,请勿使用,以免产生感电或触电。

9.本设备只能按照制造商规定的用途来使用,未经授权的改装或使用非本设备制造商所出售或推荐的零配件造成的安全问题,本公司不予负责。

10.正确的运输,存放,就位和安装,以及细心地操作和维护对于本设备的正常和安全运行是至关重要的。

11.在打开设备进行维修之前,一定要断开电源。

12.该实验设备的底部和操作台面必须铺设绝缘材料。

、。
