LFP Cubic通用型导波雷达液位计选型手册(中文版)
雷达液位计规格书
1REV234567891011121314151617181920212223242526272829303132333435363738394041424344454647484950罐旁安装LCD 1/2"NPT 外壳材质 Case Mat'l 铝外壳带涂层指示仪T a n k I n d i c a t o r型号 Model形式 Type显示内容 Display Content 电气接口 Elec. Conn.电源 Power Supply电气接口 Elec. Conn.24VDC 1/2"NPT 防护等级 Enclosure Protection 防爆等级 Explosion ProofIP65ExdIICT4接点形式 Contact Form 接点数量 Contact Quantity 接点容量 Cont. Current Rating 接点作用形式 Contact Action压力输入信号 Input Pressure Signal 油水界面输入信号 Input Interface Signal 辅助输出Auxiliary Output 负载阻抗 Load Resistance 4～20mA DC温度输入信号 Input Temp. Signal Type温度点数Cell Quantity变送单元T r a n s m i t t e r U n i t型号 Model安装形式 Mounting Type 输出信号 Output Signal 总线标准Field Bus Standard法兰材质 Flange Mat'l 法兰密封面 Facing 碳钢RF计量认证Measure Proof 延伸管长度 Extend Length 过程连接形式 Proce.Conn.连接规格 Conn.Size 法兰8"法兰标准 Flange STD 法兰等级 Flange Rating ANSI B16.5ANSI CL150天线形式 Antenna Type 天线材质 Antenna Mat'l 喇叭口316SS 导波管尺寸 Still Pipe Size 导波管材质 Still Pipe Mat'l 316SS 辅助测量Auxiliary Measure 罐底水位量程Interface Range工作温度 Process Temp.(℃)压力等级 Press. Rating ANSI CL150液位±3mm测量范围 Meas. Range0～18m设备法兰高度 Nozzle Height (mm)250mm液位计L e v e l G a u g e型号 Model型式 Type测量功能Function 精度 Level Accuracy法兰面距测量基准点 Distance from Flange Face to Measure Base Point (mm)设备高度 Vessle Height (mm)设备直径 Vessle Diameter (mm)16.5m11m操作温度 Operation Temp.(℃)设计温度 Design Temp.(℃)55雷达与设备壁距离 Distance from Instrument to Vessle Wall(mm)1500mm下部介质 Lower Fluid 介电常数 Dielectric Constant操作压力 Oper. Press. MPa(G)设计压力 Des. Press. MPa(G)0.165工艺条件P r o c e s s C o n d i t i o n s环境温度 Environment Temp.(℃)介质表面状态 Fluid Surface State上部介质 Upper Fluid介电常数 Dielectric Constant 水检测位置 Service 冷焦水储水罐D-132设备材质 Vessle Mat'l 设备等级 Vessle Class(RADAR LEVEL TRANSMITTER )页数 PAGE ：第1页 共3页概况G e n e r a l仪表位号 Tag NumberLT-7002流程图号 P&ID No.A10400WS-DW02-0001仪表规格书（雷达液位计）档案号 DOCUMENT No ：A10400IN-SP01-1001(16)INSTRUMENT SPECIFICATION 设计阶段 STAGE ：详细工程设计版本:AFC IP65ExdIICT4外壳材质 Case Mat'l 供电电源 Power Supply铝外壳带涂层防护等级 Enclosure Protection 防爆等级 Explosion Proof 带隔离阀尺寸 Isolated Valve Size 隔离阀材质 Isolated Valve Mat'l清洗和吹扫接管Clean & Flush Conn.Pipe防护罩 Enclosure Shield安装支架 Bracket其他M i s c e l l推荐制造商 Manufacturer 附 件A c c e s s o r i e s浪涌保护器 Surge Protection Device1REV2345678910111213141516171819202122232425262728293031323334353637383940414243444546说明 NOTES ：带20m连接电缆。
导波雷达液位计调试步骤(两页版)带举例-7MR
Magnetrol导波雷达液位计调试步骤1 键区有三个键用于滚动显示和校准变送器。
上下键（）和回车键（）。
箭头在显示模式中的功能在组态模式中的功能在组态程序中从一个显示项向前和后移动到另一个显示项增加或减少显示值或移动到另一个选项。
输入组态模式接受一个值并移动到组态程序的下一步。
变送器表头示意图2 组态问题对Eclipse变送器组态需要一些关键的参数。
在开始组态前首先填写下列运行参数显示问题答案Probe Model 型号上所列的探头型号是什么？（探头型号上前面4个数字）705-510A-110/7MR-A118-327Probe Mount 探头安装形式是NPT（螺纹）、BSP（螺纹）还是flange（法兰）的？NPTLevel Units 测量单位（inches(英寸)、centimeters（厘米）、feet（英尺）或meters（米））cmProbe Length 型号上所列的探头长度是多少？327Level Offset 液体在探头的末端时输出的液位读数。
根据实际水位对准（正常安装误差为-12cm）Dielectric 介质的电介质常数是多少？（界面测量中最上层的电介质）10～100Set 4.0 mA 4mA对应的0％的参考点是多少？0cmSet 20.0 mA 20mA对应的100％的参考点是多少？300cm（可根据现场确定，与DCS量程一致）Eclipse 变送器出厂时均设为默认值可在现场重新组态。
下面给出了最小化的组态说明。
1、 变送器供电。
显示器上每隔5秒交替显示四个值：Status （状态）、Level （高度）、％Output（输出％）和Loop current （回路电流）。
2、 移走底部电子隔间的盖。
3、 使用上下键（ ）从组态程序的一个步骤转到另一个步骤。
4、叹号（！）。
5、 ）来增加或减少显示值或滚读选项。
6、7、 10秒后从变送器移走电源。
下面的组态输入是最小化组态：705-510A-110/7MR-A118-327选择所使用探头的型号 7xR-x Model 705：7xA-x ，7xB-x ，7xD-x ，7xE-x ，7xF-F ，7xF-P ，7xF-4，7xF-x ，7xJ-x ，7xK-x ，7xP-x ，7xR-x ，7xS-x ，7xT-x ，7x1-x ，7x2-x ，7x5-x ，7x7-x ， 选择探头安装方式（NPT （螺纹），BSP （螺纹），或flange （法 兰）） NPT选择测量液位的单位（inches ，cm ，feet 或meter ）。
仪表规格书模板-导波雷达液位计

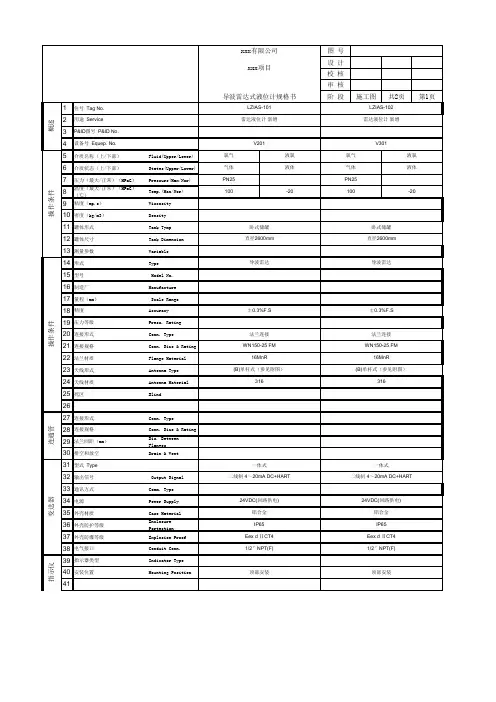

图 号设 计校 核审 核阶 段施工图共2页第1页12345介质名称（上/下部）Fluid(Upper/Lower)6介质状态（上/下部）States(Upper/Lower)7压力（最大/正常）（MPaG）Pressure(Max/Nor)8温度（最大/正常）（MPaG）（℃）Temp.(Max/Nor)9粘度（mp.s）Viscosity 10密度（kg/m3）Density 11罐体形式Tank Tymp 12罐体尺寸Tank Dimension 13测量参数Variable 14形式Type 15型号 Model No.16制造厂Manufacture 17量程（mm） Scale Range 18精度Accuracy 19压力等级Press. Rating 20连接形式Conn. Type21连接规格Conn. Size & Rating 22法兰材质Flange Material 23天线形式Antenna Type 24天线材质Antenna Material 25死区Blind2627连接形式Conn. Type28连接规格Conn. Size & Rating 29法兰间距（mm）Dis. Between Flanges 30排空和放空Drain & Vent3132输出信号 Output Signal 33通讯方式Comm. Type 34电源Power Supply 35外壳材质Case Material 36外壳防护等级Enclosure Portection 37外壳防爆等级Explosion Proof 38电气接口Conduit Conn.39指示器类型Indicator Type 40安装位置Mounting Position41连通管变送器型式 Type 一体式一体式二线制 4～20mA DC+HART二线制 4～20mA DC+HART24VDC(回路供电)24VDC(回路供电)铝合金铝合金IP65IP65Eex d ⅡCT4Eex d ⅡCT41/2″NPT(F)1/2″NPT(F)PN25PN25操作条件操作条件导波雷达导波雷达法兰连接法兰连接WN150-25 FMWN150-25 FM16MnR16MnR(B)单杆式（参见附图）(B)单杆式（参见附图）316316±0.3%F.S ±0.3%F.S概述氯气液氯氯气液氯气体液体气体液体直径2600mm直径2600mm100-20100-20xxx有限公司xxx项目用途 Service 雷达液位计 新增雷达液位计 新增位号 Tag No.LZIAS-101LZIAS-102P&ID 图号 P&ID No.设备号 Equep. No.V201V301导波雷达式液位计规格书卧式储罐卧式储罐指示仪顶部安装顶部安装4950注释注释1 Note 1注释2 Note 2。
导波雷达液位计说明书
长恒仪表GDUL系列导波雷达物位计选型说明书淄博长恒仪表有限公司地址：山东省淄博市开发区鲁泰大道61号－2 邮编：255000 电话：0533－6219770 传真：0533－3588202北京办事处地址：北京市中关村北二条12号楼401室邮编：100080 电话：010－62581023 138********传真：010－62581023电子邮件：hcr6281@导波雷达物位计一、原理导波雷达物位计发出高频脉冲沿着导波组件（钢缆或刚棒）传播，当雷达波遇到被测介质时，由于介电常数发生突变，引起部分脉冲波的反射，并沿着导波组件还回。
介电常数变化越大，反射波越强。
由于雷达波的传输速度是恒定的，所以雷达物位计只要计算出发射与接收雷达波的时间间隔，就可以计算出液位空高，量程减去空高就是实际液位高度。
以上是测量液位的原理，导波雷达物位计用于界面测量的原理与上面类似，测量的前提是上层介质比下层介质的相对介电常数小10以上，以便有足够大的回波信号供仪表判断。
二、特点z 采用EchoDiscovery 先进的回波处理技术；z 316L 、PTFE 和陶瓷材质，适合强酸强碱等腐蚀场合； z 应用范围广，料位、液位、界面均可测量；z 同轴、双棒、双缆导波组件，超低介电常数测量； z 独特的表头散热结构，适合高温高压介质液位测量。
三、技术参数1、 UL31普通型导波雷达物位计（见图1）应用场合：液体和固体均可 导波组件：钢缆和钢棒组件直径：Φ6、Φ8、Φ10mm 组件材质：316L ／PTFE最大量程：钢缆－30米；钢棒－6米 测量精度：±10mm输出信号：两线制，4～20mA ／HART 现场显示：液晶数字＋棒图 电源电压：14～30VDC 工作压力：－1.0～40bar 工作温度：－40～150℃过程连接：G1½A G2A 1½NPT 电缆接线：M20×1.5或½NPT防爆等级：ExiaⅡCT6 图1 UL31型导波雷达物位计 防护等级：IP662、 UL32防腐型导波雷达物位计（见图2）应用场合：强腐蚀性液体 导波组件：Φ10mm PTFE 最大量程：6米 测量精度：±10mm输出信号：两线制，4～20mA ／HART 现场显示：液晶数字＋棒图 电源电压：14～30VDC 工作压力：－1.0～40bar 工作温度：－40～150℃ 过程连接：法兰PTFE电缆接线：M20×1.5或½NPT钢缆钢棒应用场合：小介电常数液体介质 组件型式：同轴 组件直径：Φ28mm组件材质：316L ／PTFE 最大量程：6米 测量精度：±10mm输出信号：两线制，4～20mA ／HART 现场显示：液晶数字＋棒图 电源电压：14～30VDC 工作压力：－1.0～40bar 工作温度：－40～150℃ 过程连接：法兰316L电缆接线：M20×1.5或½NPT 防爆等级：ExiaⅡCT6防护等级：IP66 图3 UL33型导波雷达物位计 4、 UL34高温型导波雷达物位计（见图4）应用场合：高温高压液体介质 组件型式：钢缆和钢棒 组件直径：Φ8、Φ10mm 组件材质：316L ／陶瓷最大量程：钢缆－30米；钢棒－6米 测量精度：±10mm输出信号：两线制，4～20mA ／HART 现场显示：液晶数字＋棒图 电源电压：14～30VDC 工作压力：－1.0～40bar 工作温度：－40～200℃过程连接：G1½A G2A 1½NPT 电缆接线：M20×1.5或½NPT 防爆等级：ExiaⅡCT6防护等级：IP66 图4 UL34型导波雷达物位计 5、 UL35超高温型导波雷达物位计（见图5）应用场合：高温高压液体介质导波组件：Φ6、Φ10mm／钢缆和钢棒 组件材质：316L ／陶瓷 最大量程：钢缆－30米；钢棒－6米 测量精度：±10mm输出信号：两线制，4～20mA ／HART 现场显示：液晶数字＋棒图 电源电压：14～30VDC 工作压力：－1.0～400bar 工作温度：－200～400℃过程连接：G1½A G2A 1½NPT 电缆接线：M20×1.5或½NPT钢缆 钢缆钢棒钢棒应用场合：小介电常数液体和固体均可 导波组件：双钢缆和双钢棒 组件直径：Φ4、Φ8 组件材质：316L ／PTFE最大量程：钢缆－30米；钢棒－6米 测量精度：±10mm输出信号：两线制，4～20mA ／HART 现场显示：液晶数字＋棒图 电源电压：14～30VDC 工作压力：－1.0～40bar 工作温度：－40～150℃过程连接：G1½A G2A 1½NPT 电缆接线：M20×1.5或½NPT 防爆等级：ExiaⅡCT6防护等级：IP66 图6 UL36型导波雷达物位计 四、安装要求z 避免接触容器内的设施和进出料口； z 建议安装于容器直径1／6～1／4处；z 量程范围内，导波缆、棒、管等不要碰壁； z 选择探头长度时，适当加长，安装时可以根据现场实际情况把探头剪短； z 容器接管的长度见图7所示。
雷达液位计的适用范围及选型安装时的注意事项
雷达液位计的适⽤范围及选型安装时的注意事项雷达波是⼀种特殊形式的电磁波，电磁波的物理特性与可见光相似，传播速度相当于光速。
其频率为300MHz-3000GHz，雷达液位计利⽤了电磁波的特殊性能来进⾏料位检测。
发射—反射—接收是雷达液位计的基本⼯作原理，雷达液位计发射的电磁波可以穿透空间蒸汽、粉尘等⼲扰源，遇到障碍物易于被反射，被测介质导电性越好或介电常数越⼤，回波信号的反射效果越好。
⽤于液体或固体的⾮接触液位变送器不受电导常数，温度，压⼒和密度变化影响，雷达液位计的精度可达±1mm 测量范围可达100m ，罐底跟踪(TBF)⽅式⽤于测量低电导常数，介质法兰温度可达250°C 介质温度-60°C—600°C 压⼒可达64bar，雷达液位计适⽤于酸碱储罐、浆料储罐、固体颗粒、⼩型储油罐。
各类导电、⾮导电介质、腐蚀性介质。
如煤仓、灰仓、油罐、酸罐等。
其以测量压⼒容器内液位，可以疏忽⾼温、⾼压、结垢和冷凝物的影响优势，以及精度较⾼、与介质⽆直触摸摸、耐腐蚀性强、可在真空环境中运⽤，雷达液位计因其设备简洁等特点得到了⼴泛应⽤，在液位测量中得到⼴泛的应⽤，正在过程测量领域发挥越来越重要的作⽤。
⼀、雷达液位计订货选型需要知道的数据： 1、被测量的介质类型，液体还是固体。
如果是液体：液⾯是否有蒸汽、雾⽓、泡沫、波浪、搅拌、漂浮物；如果是固体：是否有粉尘。
2、介质的最低～最⾼温度，最低～最⼤压⼒。
3、介质的腐蚀性，如果是放在罐⼦内的，雷达液位计需要知道罐⼦的材质，有没有防腐的衬⾥。
4、⾼频雷达液位计是否需要防爆、防腐。
5、测量范围是⼏⽶，要求盲区是多少。
6、连接⽅式：法兰连接、螺纹连接。
7、⼯作环境：例如敞⼝的池⼦、有盖板的池⼦、卧罐、⽴罐、球罐，罐⼦是否同⼤⽓压等。
8、⼯作电压：24VDC。
9、输出信号：4～20mA电流。
⼆、雷达液位计使⽤注意事项： 1、本仪表在室外使⽤，最好安装遮阳篷或者保护箱，以免时间长了，液晶屏受阳光照射⽽⽼化。
雷达液位计和雷达料位计
雷达物位计使用说明书目录一、脉冲型雷达物位计测量原理-------------------------------------------------------------------------------------------1 产品简介------------------------------------------------------------------------------------------2 安装指南------------------------------------------------------------------------------------------3 仪表尺寸------------------------------------------------------------------------------------------7测量条件------------------------------------------------------------------------------------------9 编程调试-------------------------------------------------------------------------------------------9 技术参数------------------------------------------------------------------------------------------11 产品选型------------------------------------------------------------------------------------------12二、导波型雷达物位计测量原理-------------------------------------------------------------------------------------------15 产品简介--------------------------------------------------------------------------------------------17 安装指南--------------------------------------------------------------------------------------------18 调试--------------------------------------------------------------------------------------------21 仪表尺寸---------------------------------------------------------------------------------------------22 技术参数--------------------------------------------------------------------------------------------22 产品选型--------------------------------------------------------------------------------------------23一、脉冲型雷达物位计测量原理发射能量很低的极短的微波脉冲通过天线系统发射并接收。
雷达波液位计的选型方案说明
雷达波液位计选型方案说明雷达波液位计有接触和非接触之分, 非接触式有脉冲雷达和连续调频波之分, 探头通常为喇叭天线也就是管状天线, 当口径不一样, 发射角大小不一样, 喇叭长度也就有所区分, 所以看上去有就像喇叭, 有像管状, 其实都是同一个。
现在上海凡宜科技有一个水滴型天线, 对测量有腐蚀和水雾或酸雾、粉尘都很好雷达。
另外接触式雷达就是带有杆状天线, 通常叫导波雷达, 这种在原理上属于脉冲雷达了!关键是注意介质介电常数、温度、表面、容器空间、压力、容器形状、安装方法和现场环境, 把全部工况了解清楚才能选择, 不然用雷达液位计将会出现很大误差。
上海凡宜产品其频率能达成26G,现在中国也就做到厂家并不多, 很多厂家做做多频率为16G,用了几年,频率小,误差增大。
从原理上来划分话, 雷达液位计能够分为脉冲式、调频连续波式、导波雷达液位计者这三种关键类型, 其中, 导波雷达液位计是属于接触式雷达, 要是形状是喇叭口, 天线是棒状, 那么这种类型就是非接触式雷达。
非接触式雷达被称为是雷达液位计, 包含了棒状天线和喇叭口这两种类型, 而接触式雷达液位计也能够叫做导波雷达液位计, 包含了单杆式和单缆式、双缆式、同轴式等等类型, 而这其中又包含了高频和低频雷达液位计。
这些就是相关雷达液位计部分分类, 不一样类型其使用领域也是不一样。
即使雷达物位计、超声波液位计等都不相同, 不过它优势是独特。
附上部分上海凡宜科技生产雷达特点:独到设计➢含有抗干扰能力, 恶劣环境下正确度和稳定性佳, 大大提升了测量正确度和可靠性。
➢采取脉冲工作方法, 发射功率低, 可安装于多种金属, 非金属桶槽内, 对人体及周围环境无伤害。
➢脉冲式非接触、免维护测量, 不受物料特征影响, 如压力、温度、黏度、比重。
➢脉冲式天线大小可选择, 方便加装防尘罩或天线防护装置, 对于小罐测量也会取得良好效果。
➢导波式可满足介电常数较小场所, 又不受压力、温度影响。
罐区液位测量中雷达液位计的选型与安装
罐区液位测量中雷达液位计的选型与安装随着工业自动化水平的不断提高，雷达液位计在工业生产中的应用也越来越广泛。
雷达液位计以其准确、稳定、可靠的特点，成为了罐区液位测量中的首选工具。
本文将探讨雷达液位计在罐区液位测量中的选型与安装。
一、雷达液位计的选型1. 工作频率：雷达液位计的工作频率通常分为6GHz和26GHz两种。
6GHz频率适用于液体或颗粒物浓度较高的情况，而26GHz频率适用于液体或颗粒物浓度较低的情况。
在罐区液位测量中，通常选择26GHz的雷达液位计，因为罐区液体的密度较低，使用26GHz的雷达液位计可以获得更精确的测量结果。
2. 天线类型：雷达液位计的天线类型通常分为杆式天线和天线耳机两种。
杆式天线适用于较小直径的罐区，而天线耳机适用于较大直径的罐区。
在罐区液位测量中，应根据实际情况选择合适的天线类型，以保证测量的准确性和稳定性。
3. 环境适应性：雷达液位计在罐区液位测量中通常需要具备一定的环境适应性，比如防爆性能、耐腐蚀能力和耐高温能力等。
在选型时，应选择符合罐区环境要求的雷达液位计，以确保设备在罐区工作环境中能够稳定可靠运行。
4. 测量范围：雷达液位计的测量范围通常根据罐区的实际情况来确定，通常包括罐区的高度和液位的变化范围等。
在选型时，应选择能够满足罐区实际需求的雷达液位计，以保证测量的准确性和可靠性。
5. 通信接口：雷达液位计通常具备多种通信接口，比如4-20mA模拟信号、RS485数字信号、Modbus通信协议等。
在罐区液位测量中，应根据工艺控制系统的要求，选择合适的通信接口，以便于设备与工艺控制系统的连接和数据传输。
1. 安装位置：雷达液位计的安装位置应选择在罐区的侧面或顶部，既方便安装和维护，又能够确保测量的准确性和稳定性。
在选择安装位置时，应考虑罐区的结构特点、液位变化范围和安全要求等因素，以保证雷达液位计在罐区液位测量中的正常运行。
2. 安装方式：雷达液位计的安装方式通常分为法兰连接和侧壁贴装两种。
雷达液位计的工作原理及选型
雷达液位计的工作原理及选型1、雷达液位计的工作原理雷达液位计是利用超高频电磁波经天线向被探测容器的液面发射，当电磁波碰到液面后反射回来，仪表检测出发射波及回波的时差，从而计算出液面的高度。
被测介质导电性越好或介电常数越大，回波信号的反射效果越好。
雷达液位计主要由发射和接收装置、信号处理器、天线、操作面板、显示等几部分组成。
发射一反射一接收是雷达液位计工作的基本原理。
它分为时差式和频差式。
时差式是发射频率固定不变，通过测量发射波和反射波的运行时间，并经过智能化信号处理器，测出被测液位的高度。
这类雷达液位计的运行时间与液位距离的关系为：t=2d／c。
式中C为电磁波传播速度，C=300000km／s；d为被测介质液位和探头之间的距离，m；t为探头从发射电磁波至接收到反射电磁波的时间，s。
频差式是测量发射波与反射波之间的频率差，并将这频率差转换为与被测液位成比例关系的电信号。
这种液位计的发射频率不是一个固定频率，而是一等幅可调频率。
2、雷达液位计的特点及主要性能参数雷达液位计在易燃、易爆、强腐蚀性、高温、粘稠等恶劣的测量条件下，更显示出其的性能，特别适用于大型立罐和球罐等的测量。
不同厂家液位计的性能有所差异，详见厂家有关资料。
对其性能的了解，有利于雷达液位计的正确运用。
3、雷达液位计的选型天线是雷达液位计关键部件，天线的形状决定雷达波的聚焦和灵敏度。
喇叭口天线适用于绝大多数场合，聚焦特性特别好。
现场许多储罐都选用此类型天线，但不适用于腐蚀性介质的测量。
杆式天线的安装法兰尺寸小，化学稳定性好，易清洗，对冷凝水的粘附不敏感，特别适用于测量腐蚀性介质（如硫磺）及较窄的安装短管里进行高精度测量。
法兰下置型天线适用于高温介质、腐蚀性介质或不能在顶部安装的环境。
抛物面天线聚焦性好，不受加热蒸汽的影响，特别适用于带加热蒸汽的大型容器的罐内测量，如渣油、沥青等的测量，测量范围可达40m4、雷达液位计的安装尽量避免在发射角内有造成假反射的装置，如限位开关、温度传感器等。
罐区液位测量中雷达液位计的选型与安装
罐区液位测量中雷达液位计的选型与安装总结了雷达液位计的特征以及它在罐区设计中存在的优势，以及对于雷达液位计到底应该如何选取、如何安装进行了详细说明，能够保证罐区液位高度的精确测量。
关键词：罐区;液位测量;雷达液位计;选型;安装1 罐区液位测量中雷达液位计的应用雷达液位计主要就是利电磁波的发射来进行测量的，电磁波从发射到接收的时间与其到液面的距离是正相关的，关系表达式如下：H=ct2雷达的液位测量也有两种方式，包括接触式和非接触式。
相对来说，非接触式雷达液位计结构不是特别复杂，安装容易，使用过程中的稳定性也高，不容易受到干扰。
而接触式呢，就需要介质来传导微波，一般介质是金属导体，发射出的波就会沿着导体进行传播。
这样来说，接触式雷达液位计测量基本不受外界条件限制，比较适用于空间小、介质波动比较大的场所。
导波雷达导液位计的波杆长短也是有一定的规定，如果太长的话，安装会不方便，后期的维护也比较麻烦，相反，雷达液位计的安装与维护就方便多了。
刚刚提到的导波杆它的长度根据工况是设定好的，所以不能互换，而雷达液位计可以互换使用。
导波杆受力比较复杂，运输以及安装维护成本高，因此它的测量范围比较受限，而雷达液位计能够测量的范围比较广。
雷达液位计现在正逐渐被人们越来越完善，因为相对技术也日益成熟。
雷达液位计不容易受到外界因素干扰，比如温度、压力等，互换性强，测量范围广，因此它在石油化工项目中的应用这几年来越来越广泛。
2 雷达液位计的选型与安装2.1 雷达液位计选取注意事项雷达液位计的选型很大程度上是跟工艺联系在一起的，要综合考虑介质的腐蚀性以及粘附性，此外还有关于介质的各种物理特性，还包括可测量的范围以及测量达到的误差要求等。
雷达液位计的分类一般是按照频率的高低来区分的，因此就有低频雷达和高频雷达。
两者各自有不同的特点以及优势，比如说低频雷达穿透力强，适合于条件环境比较恶劣的应用场所;相反高频雷达就是它的频率高，它发射的信号特别的强，测量的误差很小，它的应用就比较适合一些污浊、具有腐蚀性的场所了。
雷达物位计测量液体液位时应如何选型
雷达物位计测量液体液位时应如何选型对于液面相对平稳的罐体，且被测液体的介电常数较高，可以选择普通雷达物位计。
对于液面波动大、或带有搅拌的罐体，或被测液体的介电常数较低，应优选导波雷达。
因为导波管对液面有整型作用，且导波雷达的微波反射不易受环境条件变化的影响。
被测液体的介电常数和密度变化对测量结果没有影响。
对于粘度≤500cst且不易产生粘附的介质，管式探头是最佳方案，可用于介电常数大于等于1.4的任何介质，测量与介质的导电性无关，罐内障碍物及短管尺寸不影响测量，比杆式探头能承受的横向压力高。
对于高粘度的介质，被测液体的粘度≥500cst，且液体粘附性较强的情况，不能选择导波管方式测量，因为粘附和结晶会堵死导波管，从而形成虚假物位，可以选择导波杆方式来测量。
介质在探头上的涂污对测量物位的影响可分为两种：膜状涂污和桥接。
膜状涂污是在物位降低时，高粘液体或轻油浆在探头上形成的一种覆盖层，由于这种涂污在探头上涂层均匀，因此对测量基本无影响；但桥接性涂污的形成却能导致明显的测量误差，当块状或条状介质污垢粘结于波导体上或桥接于两个波导体之间时，就会在该点测得虚假物位。
由于液面波动和随机噪声等因素的影响，检测信号中必然混有大量噪声，为了提高检测的准确度，必须对检测信号进行处理，尽可能消除噪声。
对于有泡沫的液位测量：进料飞溅引起的泡沫或介质中混杂的泡沫对雷达波的反射没有影响。
对一些泡沫较少的介质，选用专用雷达进行测量，在介质选项中选介质泡沫，可以对有泡沫的液位进行较准确的测量。
但剧烈化学反应产生的大量厚重的泡沫会吸收和散射雷达波，回波质量很差。
酒钢选矿厂二浮选槽液位，由于槽内剧烈的化学反应产生大约1m多厚的泡沫，采用包括很多进口品牌高频型等多种雷达，都不能解决这一问题。
对于带有蒸汽的液位测量：实际应用中常常遇到蒸汽很大的液位测量问题，如酒钢焦化厂鼓风冷凝液槽，安装后一直很正常，测量也比较准确，但是使用一周多后，开始出现失波现象，检查不出任何问题，重新安装又恢复正常。
选型导波雷达液位计的注意事项
选型导波雷达液位计的注意事项导波雷达液位计是一种非接触式的液位掌控仪表，其工作原理是利用导波管内壁反射出的微波信号，来测量液位的高度。
由于该种液位计可应用于液体、固体和泥浆等介质上，因此在工业、化工、食品、医药等领域得到了广泛应用。
选型导波雷达液位计时，需要考虑以下几个方面的因素：安装环境导波雷达液位计通常安装在高温、低温、高压、低压和有腐蚀性的介质中。
因此在选型之前，需要考虑液位计的安装环境和介质的物理性质，以选择适合的型号。
测量范围导波雷达液位计的测量范围一般为0—50米，但不同型号的导波雷达液位计所支持的测量范围和辨别率可能不同。
在选型时，需要依据实际应用需求来选择合适的测量范围和精度。
介质特性导波雷达液位计可应用于液体、固体和泥浆等介质，但不同的介质具有不同的特性，例如密度、粘度、介电常数等。
这些特性会影响液位计的测量精度和牢靠性，在选型时需要认真综合考虑。
信号处理导波雷达液位计产生的测量信号需要经过处理和转换才能输出，常见的信号输出方式有模拟信号输出和数字信号输出。
对于需要远程监控和掌控液位的应用场景，数字信号输出更加适合。
在选型时，需要依据信号输出方式的不同来选择适合的型号。
安全性能由于导波雷达液位计通常被安装在不安全环境中，如化工工艺、油田和石化等行业，因此其安全性能特别紧要。
需要选择具有良好安全保护本领的型号，如过压保护、防爆和牢靠的接地保护等。
牢靠性导波雷达液位计的牢靠性是选型过程中特别紧要的考虑因素。
不同厂家和型号的导波雷达液位计可能具有不同的故障率和寿命。
在选型时，需要综合考虑生产商的声誉、型号的使用寿命和维护成本等因素。
总之，选型导波雷达液位计需要综合考虑多个因素，并依据实际应用需求来选择适合的型号。
在选择液位计之前，还应当进行现场试验和验证，以确保选定的型号能够充分应用需求。
导波雷达物位计说明书
导波雷达物位计说明书工作原理：导波雷达物位计是一种微波物位计，它是微波（雷达）定位技术的一种运用。
它是通过一个可以发射能量波（一般为脉冲信号）的装置发射能量波，能量波在波导管中传输，能量波遇到障碍物反射，反射的能量波由波导管传输至接收装置，再由接收装置接收反射信号。
根据测量能量波运动过程的时间差来确定物位变化情况。
由电子装置对微波信号进行处理，最终转化成与物位相关的电信号。
能量辐射水平低，该设备使用能量波的是脉冲能量波（频率一般比智能雷达物位计低）。
一般脉冲能量波的最大脉冲能量为1mW左右（平均功率为1μW左右），不会对其他设备以及人员造成辐射伤害。
适用范围及特点：导波微波物位仪表用于对液体、浆料及颗粒料等介电常数比较小的介质的进行接触连续测量，适用于温度、压力变化大、有惰性气体或蒸汽存在的场合。
具有以下特点1、通用性强：可用于连续测量液体及固体粉料、粒料及液体的物位；缆式探头：主要用于测量液体及固体料位，最大测量距离35米；杆式探头：主要用于液体；同轴杆式探头：用于液体；并可应用于腐蚀、冲击等恶劣场合；可向系统提供HART、4…20Ma、PROFIBUS-PA、基金会现场总线等信号接口；2、防挂料：独特的电路设计和传感器结构，使其测量可以不受传感器挂料影响，无需定期清洁，避免误测量。
3、免维护：测量过程无可动部件，不存在机械部件损坏问题，无须维护。
4、抗干扰：接触式测量，抗干扰能力强，可克服蒸汽、泡沫及搅拌对测量的影响。
5、准确可靠：测量量多样化，使测量更加准确，测量不受环境变化影响，稳定性高，使用寿命长。
另外：探杆和探缆可更换；HART或PROFIBUS-PA通信协议及基金会现场总线协议，标定简便、通过数字液晶显示轻松实现现场标定操作，通过软件实现简单的组态设定和编程型号及说明：TQ-DLUL厂家代号C1 8㎜缆式探头/不锈钢（最大量程35m、-40~250℃）探头型式及材料C2 10㎜杆式探头/不锈钢（最大量程6m、-40~250℃）C3 同轴管式探头/不锈钢（最大量程6m、-40~350℃）0 螺纹连接过程连接1 标准法兰0 一体化（普通型）电子部件相关1 分离型（3m电缆）2 其他P 普通型防爆选项I 本安型1 现场显示显示及编程器2 编程器3 现场显示+编程器4 无其他选项X 客户的特殊要求：如防爆外壳、量程等测量范围TQ-DLUL C系列导波雷达物位计具有使用范围广、量程大等特点。
nivelco Pilo TREK 非接触式雷达液位变送器 说明书
Pilo TREK 非接触式雷达液位变送器◆测量流体及固体的非接触式液位变送器◆不受介电系数、温度、压力和密度变化的影响◆精度可以达到±1mm◆测量范围可以达到100m◆对介电常数低的介质，进行罐底追踪测量（TBF目标方位指示器）◆法兰温度可以达到250℃◆介质温度可以达到-60℃ (600)◆压力可以达到64bar◆HART、Profibus PA、FF、RS485◆ATEX 防爆认证关于Pilo TREKPilo TREK是一款调频连续波型雷达液位计，它拥有最高标准的非接触式计量技术，以可靠的精度对流体及固体进行测量，同时它也适用于密闭传送测量。
该变送器有四种类型，从低成本的双线制到高精度型4线制。
它们的喇叭口天线或杆式天线可采用多种材质，针对不同的应用环境，可对变送器提供最特殊最合适的密封。
调频连续波雷达采用1GHz频率扫描的8.5GHz高频波进行测量。
变送器的天线发出波并接收从被测表面反射回来的延迟波，将发射波的低频与到达天线的反射波所产生的频率相比较。
这个差频通过快速傅立叶变换算法转变成频谱，最后将距离和液位计算出来。
当从介质表面反射回来的波很弱，且伴有在4到1.05之间相对低的介电常数时，唯一的TBF（目标定位指示器）和局部的TBF（目标定位指示器）方法提供可靠的测量，TBF（罐底流动）方法使用电磁波穿过介质。
在这种情况下，根据装在介质中的“波阻”效应，液位是根据从罐底反射回来的波的有效移动而计算出来，部分TBF表示仅在一个确定的灌注液位时激活TBF的可能性，高于此位置的液位被自动地直接测量。
技术参数类型 Pilo TREK 低成本的双线制特点 空罐频谱记录，部分或全部的TBF 状态，低成本LP 法兰组件 范围最大20米喇叭口 对储藏罐：天线的延长长度+天线长度+100mm ，对过程罐：另加100mm 波 杆 波杆长度-200mm最小的顶部距离平波管天线的延长长度+天线长度+300mm测量精度范围＜5m ：±10mm 范围＞5m ：±0.2% 模拟输出 4……20mA 通讯 HART供电无防爆：17…35V DC 对爆炸I 应用：本质安全供电法兰温度（配有加热设备或温度适配器） 喇叭口：-30℃（-60℃）...+130℃（+250℃）；杆式：-40℃...+130℃ 配有LP 法兰：-20℃...+130℃ 环境温度 -20℃ (55)过程压力 喇叭口：最大40bar ，涂层波杆：-1…16bar ，无涂层波杆和LP 法兰：最大2bar 相对介电常数管道（数量） M20X1.5（1），Quickon （1），1/2“NPT （1），BSP1/2“（1） 天线类型及材质 喇叭口：316L 、316Ti 、哈氏合金、钛、酸酸洒石酸铝、蒙乃尔。
罐区液位测量中雷达液位计的选型与安装
《让青春飞扬》演讲稿公众演讲尊敬的各位领导、亲爱的同学们：大家好！我站在这里，面对着这么多熟悉的面孔，内心无比冲动而又有些紧张。
今天，我很荣幸有时机向大家演讲，题目是《让青春飞扬》。
什么是青春？青春是梦想的燃烧，是希望的年华，是能量的爆发。
青春代表着无限的可能性和无尽的创造力。
青春是我们这个时代最珍贵的财富，我们应当用它来追求自己的梦想，为社会进步做出奉献。
我们的时代是充满机遇和挑战的时代。
我们身处一个信息爆炸的社会，知识的更新速度前所未有地迅猛。
我们拥有前所未有的便利条件，让我们可以快速获取知识、开拓眼界。
而且，科技的不断开展也为我们提供了更多实现梦想的途径。
正是在这样的时代背景下，我们要让我们的青春飞扬起来。
首先，我们要树立正确的人生观和价值观。
青春就是不断追求个人的成长和进步，但我们不能只为个人的成功而追求。
我们应该关注社会问题，关心别人，关心环境，积极参与社会公益活动，为社会进步添砖加瓦。
其次，我们应该勇于追求梦想。
每一个人都有自己的梦想，而青春就是追求梦想的过程。
在追求梦想的道路上，我们可能会遇到困难和挫折，但是我们不能放弃。
我们要坚持不懈地努力，相信自己，勇往直前。
只要我们敢于梦想、敢于追求，就一定能实现自己的梦想。
最后，我们要保持积极乐观的心态。
青春是美妙珍贵的，但它也是短暂的。
我们不能抱怨时间过得太快，而是要充分利用好每一天。
遇到困难时，我们要保持乐观的心态，相信自己的才能，英勇面对，积极化解。
只有保持积极乐观的心态，我们才能积极投入到工作和学习中，获得更好的成绩。
让青春飞扬，需要我们共同努力。
作为一位学生，我们应该勤奋学习，丰富自己的知识储藏。
作为一位公民，我们应该积极参与社会理论，为社会奉献自己的力量。
让我们共同努力，让我们的青春在追求梦想的路上飞扬起来！谢谢大家！。
导波雷达物位计说明书
目录导波雷达物位计1．产品概述•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••2 2．仪表介绍••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••3 3．安装指南••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••4 4．接线方式•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••7 5．调试•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••7 6．仪表尺寸•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••8 7．仪表线性••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••9 8．技术参数•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••10 9．产品选型•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••11导波雷达物位计1. 产品概述1.1测量原理导波雷达是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。
探头发出高频脉冲并沿缆式探头传播，当脉冲遇到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化为物位信号。
输入反射的脉冲信号沿缆绳传导至仪表电子线路部分，微处理器对此信号进行处理，识别出微波脉冲在物料表面所产生的回波。
雷达液位计的选型要点
雷达液位计的选型要点、优势及应用
选型要点
雷达液位计正确选型才能保证雷达液位计更好的使用。
1、精密功能检查
精度等级和功能根据测量要求和使用场合选择仪表精度等级。
比如用于贸易结算、产品交接和能源计量的场合，应该选择精度等级高些，如1.0级、0.5级，或者更高等级; 用于过程控制的场合，根据控制要求选择不同精度等级。
2、可测量的介质
测量介质流速、仪表量程与口径测量一般的介质时，雷达液位计的满度流量可以在测量介质流速0.5—12m/s范围内选用，范围比较宽。
选择仪表规格(口径)不一定与工艺管道相同，应视测量流量范围是否在流速范围内确定，即当管道流速偏低，不能满足流量仪表要求时或者在此流速下测量准确度不能保证时，需要缩小仪表口径，从而提高管内流速，得到满意测量结果。
优势及应用：
1、雷达液位计可以测量液体、固体介质比如：原油、浆料、原煤、粉煤、挥发性液体等；
2、可以在真空中测量可以测量所有介质常数>1.8的介质，测量范围可达35m；
3、供电和输出信号通过一根两芯线缆（回路电路）,采用4…20mA输出或数字型信号输出；
4、非接触式测量安装方便采用极其稳定的材料牢固耐用，精确可靠分辨率可达1mm；
5、不受噪音、蒸汽、粉尘、真空等工况影响；
6、不受介质密度和温度的变化，过程压力可达40bar,介质温度可达300℃；
7、安装方式有多种可以选择：顶部安装、侧面安装、旁通管安装、导波管安装；
8、调试可多种方式选择：采用编程模块调试（相当于一个分析处理仪表）、SOFT软件调
试、HART手持编程器调试，调试起来方便快捷。
导波雷达液位计的选型原则是什么？
导波雷达液位计的选型原则是什么？导波雷达液位计选型原则由四个方面决定：1、工艺条件。
包括：上部、下部介质密度和介电常数，以及介质表面的状态，这是判断选择导波雷达液位计的先决条件。
而介电常数作为非常重要的工艺参数，对电磁波的影响主要体现在两个方面：一是影响介质表面对电磁波的吸收率，也叫反射率；二是电磁波在穿过介质时，电磁波波速不发生改变，根据波速等于波长乘以频率，可知在接触介质表面时，波长和频率发生变化，并成反比关系。
介电常数的数值越高，则表示反射越强烈。
电磁波反射率受下面条件影响：衰减系数与电导率σ及导磁率μ的平方根程正比，与介电常数ε的平方根成反比。
也就是说目标物体的介电常数越大，衰减率越小，反射率就大，所以介电常数大，反射率强，信号强度高。
反过来，介电常数小的介质，衰减率大，反射率小，信号强度弱。
介电常数不影响测量结果，只影响回波幅度大小，可以提高导波雷达测量性能和可靠性。
2、导波雷达液位计本体的选择：ａ）根据测量范围的大小选择合适的导波杆。
ｂ）根据工作温度范围选择正确的探头，探头的适用范围为-196～400℃，可根据工况选用高温高压、常温常压或是低温型探头。
ｃ）过程连接密封件，即Ｏ型圈的材质选择应满足工作温度、压力、介质特性。
3、变送器部分。
主要是根据容器特点选择顶装或是侧装。
设备顶部安装导波雷达，其上开口尺寸一般为150ｍｍ。
而设备侧面安装导波雷达，开口尺寸略小，一般为50ｍｍ或80ｍｍ。
在工程选型中，立罐上导波雷达常采用侧面安装。
而在卧罐上，根据设备尺寸大小，顶部或侧部均可开口安装。
对于地下储罐，为了便于观察，导波雷达应采用顶部安装方式。
仪表选型应根据危险区域划分确定仪表采用本安型或隔爆型。
根据电缆路由长度及仪表正常工作电压选择供电电源是24V（DC）还是200V（AC）供电。
以本质安全型为例，导波雷达液位计工作电流在150ｍＡ左右，工作电压16V（DC），选择常规７芯股电缆，走线路由假定为1000ｍ，经过计算线路压降在2～4Ｖ内，故选用24V（DC）外供电电源，完全满足导波雷达液位计的工作电压要求。
