国内煤化工企业典型事故案例分析南京大化德士古水煤浆气化装置煤浆管线和氧气管线爆炸事故案例分析某厂德士古水煤浆气化装置烧嘴冷却水管破裂导致煤气外泄事故缘故分析南京惠生公司德士古水煤浆气化装置煤浆管线爆炸事故缘故分析某化肥厂德士古水煤浆加压气化装置（GE气化）C#气化炉发生内爆事故某化肥厂2#煤气发生炉爆炸事故某煤化工企业煤制甲醇项目甲醇车间“6.27”氮气窒息事故案例分析事故通过6 月27 日下午18：00 左右，某煤化工企业煤制甲醇项目甲醇车间完成脱碳塔（T4001）氮气气密试验，约19：00 现场完成卸压处理，交付十一化建预备脱碳泵单体试车。
十一化建六名钳工到距离地面24.8米的脱碳塔（T4001）第三层平台拆人孔，预备用消防水带为脱碳塔（T40 01）加水，为脱碳泵（P4001A）单体试车做预备。
20：00 左右十一化建人员打开人孔，把消防水带从人孔放入脱碳塔（T4001）预备加水。
20：50 左右突然听到塔上有人呼救，十一化建的几名施工人员赶忙爬上脱碳塔营救某化肥厂硫回收工段工程公司张×中毒死亡事故案例分析某化肥厂C#联合压缩机曲轴箱及十字头滑道发生爆炸事故案例分析某甲醇厂德士古水煤浆加压气化装置气化炉B/C误操作跳车事故案例缘故分析空分装置安全事故案例分析-所有分子筛纯化系统CO2超标事故缘故分析兖矿国泰化工公司多喷嘴对置式水煤浆气化装置气化炉煤气外泄事故案例分析大南化德士古水煤浆加压气化装置气化炉煤浆管线及氧管线爆炸事故案例分析某化肥厂德士古水煤浆加压气化装置气化炉托砖板法兰损毁事故案例分析某德士古水煤浆气化装置气化炉下降管堵塞事故案例分析2.缘故分析：①3月份煤质多次发生变化，灰中大块多，下灰量大，造成C 炉多次堵渣，渣口压差增大，采纳提升氧煤比、通过XV0715泄压的方法多次进行处理。
排渣畅通后，渣口压差却一直偏高，只能一直采取提氧煤比的方法处理。
煤质变化是造成堵渣，渣口压差高的要紧缘故。
德士古气化炉事故汇总
德士古水煤浆气化炉事故汇总1、气化C炉停车事件事件原因：2009年3月4日添加剂断供处置措施：立即购买添加剂，开C炉。
防范措施：按计划提前采购并储存原辅材料。
2、仪表空气总管破裂事故事故原因：2009年3月17日12:00 气化1100单元东侧，失仪表空气,导致气化A/C炉联锁跳车.处置措施：仪表空气总管补焊，消除漏点。
A/C炉投料开车防范措施：加强日常巡检，及时消除工艺管线和设备漏点。
3、A炉回火事故事故原因：2009年3月18日20:34 A炉回火，烧坏C炉氧阀接线盒，电磁阀断电氧阀事故关闭，C炉氧流量低低跳车处置措施：防范措施：4、P1103A泵软管破裂事件事件原因：2009年3月26日11:00 P1103A泵软管破裂，A炉紧急停车。
处置措施：更换软管，A炉投料开车。
防范措施：加强巡检力度，根据软管使用寿命，定期更换软管。
5、气化B炉跳车事故事故原因：2009年11月2日03:22 B炉烧嘴冷却水流量计导压管冻导致触发烧嘴冷却水联锁引发跳车B炉停车。
处置措施：预防措施：6、气化B炉XV1203B煤浆回流阀开度不到位事故事故原因：2009年11月4日20:12投料时XV1203B阀门执行机构动作而阀球未旋转到位，投料过程中煤浆部分泄露至煤浆槽未足量入炉引起气化炉过氧，紧急停车B炉停车.处置措施：预防措施：7、2009/11/24-00:06P1103B高压煤浆泵跳车（非软管破裂原因）B 炉停车8、气化B炉托盘热偶与气化炉法兰连接处泄漏事故事故原因：2009年11月5日06:33B炉托盘热偶与气化炉法兰连接处垫片为高压石棉垫而非正式金属缠绕垫，垫子损坏引起合成气泄露，紧急停车后泄压换垫B炉停车.处置措施：1、B炉紧急停炉。
2、更换合格垫片。
3、重新B炉投料开车。
预防措施：9、P1103C泵垫缸事故事故原因：2009年2月9日11:14P1103C煤浆泵入口单向阀发现橡胶块（疑是低压煤浆泵进出口单向阀橡胶阀座脱落物），导致垫缸，煤浆流量下降致使触发氧煤比高高联锁跳车C炉停车.处置措施：预防措施：10、2009/12/11-06:35B炉捞渣机异物卡死后，B炉排渣不畅渣堵至KV1203B上口，无法疏通，手动停车B炉停车11、2009/12/16-09:48高压煤浆泵东侧泵头高压回油管泄露，检修消漏回油管断裂，煤浆泵打量下降，中控迅速减氧达8000方，现场设备人员手动急停高压煤浆泵，联锁停车C炉停车12、2009/12/29-11:57ESD卡件故障，部分SDI数值传输中断至零，停车第一事故报警显示仪表空气压力低低，C炉联投（拔烧嘴，更换新烧嘴后投料），B炉因时间关系，拔烧嘴烘炉。
水煤浆气化装置事故案例剖析59页PPT
16、自己选择的路、跪着也要把它走 完。 17、一般情况下)不想三年以后的事， 只想现 在的事 。现在 有成就 ，以后 才能更 辉煌。
18、敢于向黑暗宣战的人，心里必须 充满光 明。 19、学习的关键--重复。
20、懦弱的人只会裹足不前，莽撞的 人只能 引为烧 身，只 有真正 勇敢的 人才能 所向披 靡。
55、 为 中 华 之 崛起而 读书。 ——周 恩来
Hale Waihona Puke 谢谢！51、 天 下 之 事 常成 于困约 ，而败 于奢靡 。——陆 游 52、 生 命 不 等 于是呼 吸，生 命是活 动。——卢 梭
53、 伟 大 的 事 业，需 要决心 ，能力 ，组织 和责任 感。 ——易 卜 生 54、 唯 书 籍 不 朽。——乔 特

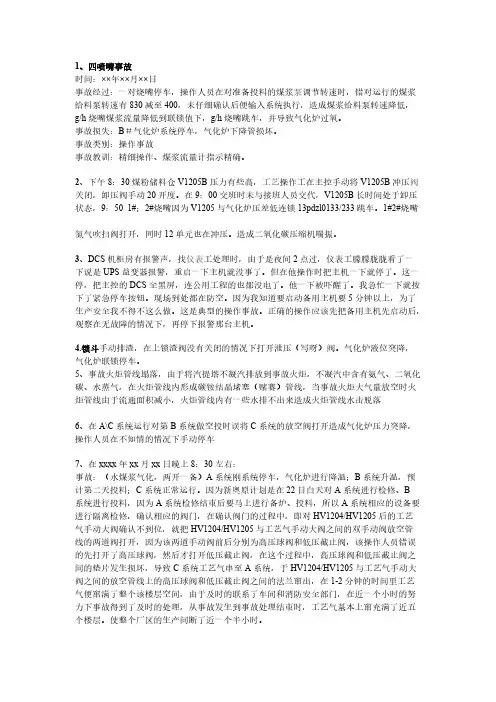

【免费下载】气化变换事故案例
1、四喷嘴事故时间：××年××月××日事故经过：一对烧嘴停车，操作人员在对准备投料的煤浆泵调节转速时，错对运行的煤浆给料泵转速有830减至400，未仔细确认后便输入系统执行，造成煤浆给料泵转速降低，g/h烧嘴煤浆流量降低到联锁值下，g/h烧嘴跳车，并导致气化炉过氧。
事故损失：B＃气化炉系统停车，气化炉下降管损坏。
事故类别：操作事故事故教训：精细操作、煤浆流量计指示精确。
2、下午8：30煤粉储料仓V1205B压力有些高，工艺操作工在主控手动将V1205B冲压阀关闭，卸压阀手动20开度。
在9：00交班时未与接班人员交代，V1205B长时间处于卸压状态，9：50 1#；2#烧嘴因为V1205与气化炉压差低连锁13pdzl0133/233跳车。
1#2#烧嘴氮气吹扫阀打开，同时12单元也在冲压。
造成二氧化碳压缩机喘振。
3、DCS机柜房有报警声，找仪表工处理时，由于是夜间2点过，仪表工朦朦胧胧看了一下说是UPS益变器报警，重启一下主机就没事了。
但在他操作时把主机一下就停了。
这一停，把主控的DCS全黑屏，连公用工程的也都没电了。
他一下被吓醒了。
我急忙一下就按下了紧急停车按钮。
现场到处都在防空。
因为我知道要启动备用主机要5分钟以上，为了生产安全我不得不这么做。
这是典型的操作事故。
正确的操作应该先把备用主机先启动后，观察在无故障的情况下，再停下报警那台主机。
4.锁斗手动排渣，在上锁渣阀没有关闭的情况下打开泄压（写呀）阀。
气化炉液位突降，气化炉联锁停车。
5、事故火炬管线塌落，由于将汽提塔不凝汽排放到事故火炬，不凝汽中含有氨气、二氧化碳、水蒸气，在火炬管线内形成碳铵结晶堵塞（赌赛）管线，当事故火炬大气量放空时火炬管线由于流通面积减小，火炬管线内有一些水排不出来造成火炬管线水击脱落6、在A\C系统运行对第B系统做空投时误将C系统的放空阀打开造成气化炉压力突降，操作人员在不知情的情况下手动停车7、在xxxx年xx月xx日晚上8：30左右：事故：（水煤浆气化，两开一备）A系统刚系统停车，气化炉进行降温；B系统升温，预计第二天投料；C系统正常运行。
