零件图分析
五步看懂零件图
五步看懂零件图首先本文主要是想给读者传达的是读零件图的常规的方法,谈不上什么技巧。
只要按照本文所说的去按部就班的操作就可以很轻松的读懂常见的机械图纸。
要想容易的看懂零件图就要多读一些零件图,装配图之类的慢慢提高自己的能力,技巧自然出来。
第一,从标题栏入手。
首先,看懂零件图,最先应该从标题栏入手,通过标题栏可以很方便的知道图纸所画的零件的材料、名称、数量以及比例。
再根据其材料和数量了解它属于哪类零件,从而分析出该零件在机器或部件上的作用及制造方法。
第二,视图分析。
利用形体分析法、线面分析法,分析想象出零件的内外的结构形状及各个结构的功能。
具体的说就是根据给出的视图,首先找到主视图,分析出各个视图之间的投影关系和表达方法。
例如选用视图和剖视图的意图、剖切面的位置及投影方向等,以此结合线面形体分析法分析出零件图的结构和功能。
第三,看清尺寸。
根据各个面的视图分析出零件长宽高三个方向的尺寸基准。
然后分析出定位尺寸和定型尺寸以及各个部件之间的尺寸关系。
并且注意尺寸标注是否完整。
第四,弄懂技术要求。
接下来最后一步就是分析零件的表面粗糙度、尺寸公差、形位公差、热处理及表面处理等技术要求,进一步分析整理零件各部分的形状和功能。
第五,综合归纳,想象整理。
将读懂的零件尺寸标注、形位公差、技术要求等多方面综合起来,想象出零件的完整形状。
这样就算是基本看懂了一张零件图。
当然有的复杂的图纸还需要查阅相关的技术资料,结合零件所在的装配图来分析想象出零件的形状。
结语:看图的过程是个深入理解的过程,需要我们多多练习,只有不断练习总结才能锻炼出很好的看图能力,这就不是一两篇文章所能解决的事了,需要读者自己多加实践!。
零件分析报告
铸件充型凝固过程模拟分析报告Simulation Report of Mold-filling and Solidification Processes班级:成型122铸件:法兰盘学号:姓名:1软件及模拟内容简介AnyCasting是韩国AnyCasting公司自主研发的新一代基Windows操作平台的高级铸造模拟软件系统。
是专门针对各种铸造工艺过程开发的仿真系统,可以进行铸造的充型、热传导、凝固过程和应力场的模拟分析。
2模拟分析内容2.1零件信息2.1.1零件结构分析名称:法兰盘材料:YL102(铝合金)外形尺寸:13*13*76cm 体积:320立方厘米质量:3213g 生产批量:成批量生产或者小批量生产密度:2.7g/立方厘米壁厚特征:壁厚2.1.2零件三视图图1 零件三维造型图2.1.4 材质、批量、技术要求:1)所生产的压铸件,应符合图上所规定的形状尺寸及各项技术要求特别要设法保证高精度和高质量部位达到要求。
2)模具应适合压铸生产工艺的需求,且技术经济性合理。
3)在保证压铸件质量和安全生产的前提下,应采用合理先进简单的结构,使动作准确可靠,构件刚性良好,易损件拆换方便,并有助于延长模具工作寿命。
4)模具上各个零件应满足机械加工工艺和热处理工艺需求,选材适当,配合精度选用合理,参照国家标准GB8844-86达到各项技术要求。
5)掌握压铸机的技术特性,充分发挥设备的技术功能和生产能力,模具与压铸机的连接安装既方便有安全可靠。
2.1铸造工艺方案拟定2.2.1 分型面位置选择根据分型面的选择原则,分型面的选择位置如下:图2 分型面的选择特点:选择最大截面,单分型。
2.2.2 浇注位置选择根据铸件特点和工艺,铸件浇注系统设计如图所示:图3 浇注系统示意图2.3主要铸造参数计算2.3.1浇注系统设计2.3.1.1铸件重量与体积计算根据零件特点选用铝合金作为铸件材质,其密度为2.7g/立方厘米,利用UG 软件对零件进行质量分析,最后算出其体积为392010立方毫米,重量为1058g 2.3.1.2浇道尺寸的确定根据计算:内浇口厚度为5mm,内浇口宽度为30mm,内浇道的长度2mm直浇道长度50mm,横浇道长2~3mm2.3.2工艺结构图图4 铸件工艺图2.4模拟分析过程及结果2.4.1充型分析图5 充型分析2.4.2 凝固分析图6 凝固分析2.4.2 缺陷分析图7 缺陷分析2.5结论2.5.1模拟结果分析总结通过AnyCasting的模拟仿真,在后处理部分软件十分直观的把整个铸造工艺过程微观和宏观部分形象的展示出来,为工艺设计给出了模拟参考数据。
教你如何看零件图
+0.041
其余
12.5
齿 数 概括了解 压 力 角
模
数
2.5 22 20°
28 200 228
B 0.05 B
技术要求 1.调质220~250HB。 2.未注倒角均为C2。 3.去锐边毛刺。 4.线性尺寸未注公差为GB/T1804-m。 班级 制图 审核 比例 件数 材料 1 45
3.2
75
12.5
2
12.5
64
6.3
M10-7H
(二)详细分析
R6
4
M6-7H
10
12.5
25
比例 1:3 件数
C1
班级 制图 审核
(学号)
材料 HT200
(日期)
(日期)
例二 例二 看蜗轮箱零件图 看蜗轮箱零件图
B-B
168
12.5
+0.53 0
0.03 E-F
12.5
B M8-7H
37
壳体 长度方向设计基准
155
60
A
R22
12.5
120
R75
R70
C1 C
146
R6 9
R6 4
10 0
R1 2
8
25
Q
12
.5
8 R2
30
宽度方向设计基准
0.03 E-F 153
B
65
4 10
13 30
高度方向设计基准 P
A-A 连接板 30
13
4
112 10 10
30
(二)详细分析
D
R6
4 M6-7H 10

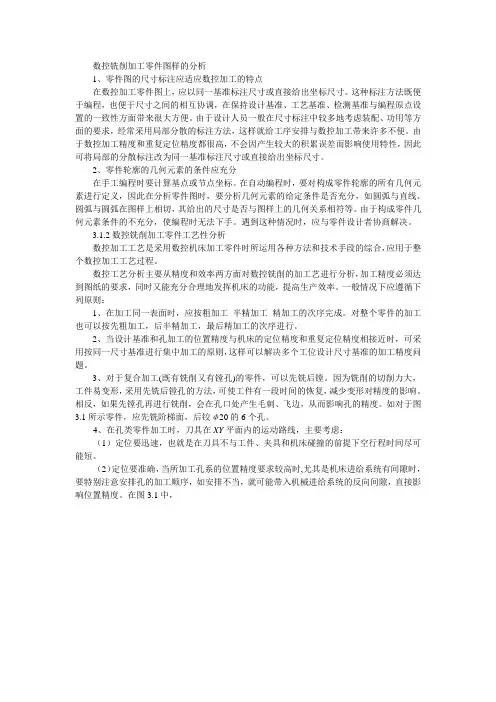

数控铣削加工零件图样的分析
数控铣削加工零件图样的分析1、零件图的尺寸标注应适应数控加工的特点在数控加工零件图上,应以同一基准标注尺寸或直接给出坐标尺寸。
这种标注方法既便于编程,也便于尺寸之间的相互协调,在保持设计基准、工艺基准、检测基准与编程原点设置的一致性方面带来很大方便。
由于设计人员一般在尺寸标注中较多地考虑装配、功用等方面的要求,经常采用局部分散的标注方法,这样就给工序安排与数控加工带来许多不便。
由于数控加工精度和重复定位精度都很高,不会因产生较大的积累误差而影响使用特性,因此可将局部的分散标注改为同一基准标注尺寸或直接给出坐标尺寸。
2、零件轮廓的几何元素的条件应充分在手工编程时要计算基点或节点坐标。
在自动编程时,要对构成零件轮廓的所有几何元素进行定义,因此在分析零件图时,要分析几何元素的给定条件是否充分,如圆弧与直线、圆弧与圆弧在图样上相切,其给出的尺寸是否与图样上的几何关系相符等。
由于构成零件几何元素条件的不充分,使编程时无法下手。
遇到这种情况时,应与零件设计者协商解决。
3.1.2数控铣削加工零件工艺性分析数控加工工艺是采用数控机床加工零件时所运用各种方法和技术手段的综合,应用于整个数控加工工艺过程。
数控工艺分析主要从精度和效率两方面对数控铣削的加工艺进行分析,加工精度必须达到图纸的要求,同时又能充分合理地发挥机床的功能,提高生产效率。
一般情况下应遵循下列原则:1、在加工同一表面时,应按粗加工_半精加工_精加工的次序完成。
对整个零件的加工也可以按先粗加工,后半精加工,最后精加工的次序进行。
2、当设计基准和孔加工的位置精度与机床的定位精度和重复定位精度相接近时,可采用按同一尺寸基准进行集中加工的原则,这样可以解决多个工位设计尺寸基准的加工精度问题。
3、对于复合加工(既有铣削又有镗孔)的零件,可以先铣后镗。
因为铣削的切削力大,工件易变形,采用先铣后镗孔的方法,可使工件有一段时间的恢复,减少变形对精度的影响。
相反,如果先镗孔再进行铣削,会在孔口处产生毛刺、飞边,从而影响孔的精度。
零件图
撑、轴向定位以及密封等作用。
零件结构:主体一般也为回转体,轴向尺寸小而
径向尺寸较大;零件上常有安装孔、轮辐、筋 板、键槽等。
加工:卧式车床上加工
江科大张家港校区
视图选择
主视图:轴线水平的非圆形图形、全剖 其他视图:外形
江科大张家港校区
叉架类零件
轴承支架
托架
轴套类 轮盘类 叉架类 箱壳类 其它类:薄板弯制件、镶合件等
2. 按标准化程度分
绘 制 图 样
标准件:各类紧固件、连接件、滚动轴承等
常用件:各类齿轮、弹簧等 非标准件:针对特定机器、部件设计的非标准件
江科大张家港校区
轴套类零件
江科大张家港校区
轮盘类零件
泵盖
端盖
江科大张家港校区
轴承盖
叉架类零件
轴承支架
江科大张家港校区
江科大张家港校区
工艺基准:为便于零件的加 工、测量和装配而选定的一 些基准。
定位基准
测量基准
江科大张家港校区
例:
设计基准: X向—Ⅸ Y向—Ⅹ Z向—Ⅹ 工艺基准: X向—Ⅶ 轴上的圆柱面Ⅺ 设计基准与工艺基准统一最佳
江科大张家港校区 Ⅺ
Z向 Y向
Ⅹ
X向
Ⅸ
Ⅶ
功能尺寸
影响零件在机器中位 置和装配精度的尺寸 功能尺寸应从设计基准 出发直接注出,而不是 从其他尺寸推算出来
零件图
§1
§2
§3 §4 §5
零件图的基本知识 零件图的分析
零件图上常见的工艺结构 零件图的尺寸标注 零件图的技术要求简介
江科大张家港校区
总目录
§1 零件图的基础知识
视频
零件结构及零件图的工艺分析
销孔较深时,孔的 一端应留空刀
零件的整体结构工艺性
结构工艺性
不好
好
良好工艺性的特点 ① 可减少刀具 ② 减少换刀时间
磨削时可以清根
便于加工和装配
① 钻头耗损小,且不 易偏斜
② 钻孔时间短
1.2 零件图的工艺分析
工艺性不好
工艺性好
机械制造工艺
机械制造工艺
1.1 零件结构工艺性分析
主要要求 加工面积应尽量小
钻孔的入端和出端应 避免斜面
避免斜孔
零件的整体结构工艺性
结构工艺性
不好
好
良好工艺性的特点
① 减少加工量 ② 减少材料及切削工具 的消耗量
① 避免刀具损坏 ② 提高孔的精度 ③ 提高生产率
① 几个孔的轴线平行, 便于同时加工
② 减少加工量 ③ 简化夹具结构
主要要求 键槽的尺寸和方位 应相同
结构应便于加工
零件的整体结构工艺性
结构工艺性
不好
好Leabharlann 良好工艺性的特点① 可在一次装夹中加 工出全部键槽
② 提高生产率
小孔与其他表面的距 离应该适当,便于引进 刀具
尽量不要设计成方 形凹坑
方形凹坑的四角加工 时无法清角,影响配合
主要要求
退刀槽尺寸应相同
需磨削的轴上应设 砂轮越程槽
零件建模图例分析
零件建模简介
姓名:沈广福班级:5 学号:08100503
1.分析图纸,了解零件尺寸和结构特点。
2.先草绘,再用多填充器进行两次拉伸(如下图所示。
3.绘制泵体边处的多个沉孔,难点主要在孔心位置的定位,这里采用草绘,再用参考点来标记孔位置。
(如下图所示。
4.因为沉孔的尺寸都相同,因此再做完第一个孔后,利用前一个的孔命令的相关参数,再确定孔心位置后,选择孔命令,直接点击确定即可。
(也可用镜像的方法做),最后得出沉孔完成的结果如下所示:
5.依照类似上步操作,完成两个定位销孔。
6.利用旋转槽命令完成两个带120度钻角孔。
这里将此孔分成两部分来完成,先用孔命令,再用旋转槽命令来完成的。
(如下图
7.再次采用填充器命令对剩下的外观结构进行拉伸。
(如图所示。
8.因为上部分完成的结构有两部分,且是对称结构,因此创建对称参考面后,镜像完成拉伸过程。
9.最后绘制在盖端面上的特殊孔,也是采用孔命令和旋转槽命令来完成的。
也可利用旋转槽命令一步完成。
10.最后对各个轮廓交接处倒圆角,利用倒圆角命令即可完成。
(图。
四类零件图分析
图8-14 叉架类零件
4. 箱体类零件 箱体类零件是用来支承、包容、保护运动着的零 件或其他零件的。 1) 视图选择 一般来说,箱体类零件的内部结构比较复杂,加 工位置较多,在选择主视图时主要考虑其内外结构特 征和工作位置,再选择其他基本视图、剖视图等多种 形式来表达零件的内部和外部结构,如图8-15所示。
常选用重要的轴肩或端面。 2. 盘盖类零件 盘盖类零件的基本形状为扁平状。 1) 视图分析 盘盖类零件可以采用剖视图作为主视图。由于盘盖
类零件有凸缘、孔、肋等结构,所以一个基本视图不能完 整表达零件的内容,必须增加其他视图。对于圆盘,主视 图应符合加工位置原则;对于非圆盘,主视图应符合工作 位置原则,如图8-13所示。
如图8-14所示的支座,采用俯视图表达底板、肋板 和孔的大小以及它们的相对位置,A向视图表达左端面 的形状,肋板的截面形状用移出断面表示。
2) 尺寸分析
标注叉架类零件的尺寸时,通常选用安装面或零件 的对称面作为尺寸基准。如图8-14所示零件,选用安装 板的左端面作为长度方向的尺寸基准;以安装板水平对 称面作为高度方向的尺寸基准;以零件前后对称面作为 宽度方向的尺寸基准。
图8-15 箱体类零件
2) 尺寸分析
箱体类零件通常以安装面、箱体的对称平面和重 要的轴线作为尺寸基准。如图8-15所示的阀体,以左 端面作为长度方向的尺寸基准;以零件前后方向的对 称平面作为宽度方向的尺寸基准;以阀体下部侧垂线 方向的轴线作为高度方向的尺寸基准。
8.3.6 薄板冲压类零件 薄板冲压类零件多数是采用金属板材,通过剪裁、
冲孔、冲压、焊接、打磨成型。弯折处都有一定半径 的圆角,板面的通孔、通槽较多,主要是为了便于安 装电器元件以及与其他零件的联接。
主视图一般反映形体的特征。零件上的通孔、通 槽,通常用轴线表示,不画虚线,如图8-16所示。
7.2 零件图分析(了解)
(2) 表面形状是选择加工方法的基本要素,所以 首先要分析该零件是由哪些表面组成的。
例如外圆表面一般进行车削和磨削;内孔多 用钻、扩、铰、镗和磨削方法完成。 另外, 表面尺寸对加工工艺方案也有重要影响,例 如大孔与小孔,深孔与浅孔加工工艺方案均 有明显不同 。
(3) 在分析零件的结构时,不仅要注意零件表面 特征,还要注意这些表面的不同组合,正是这 些不同的组合才形成零件结构上的特点 。
保证使用要求的前提下,能否以较高的生产 率和较低的成本而方便地制造出来的特性 。
二、 零件技术要求分析
零件技术要求分析包括以下几个方面: ( 1 ) 精度分析,包括被加工表面的尺寸精度、
形状精度和相互位置精度的分析 。
( 2 )表面结构及表面粗糙度及其他表面质量要 求的分析。
(3 ) 热处理要求和其他方面要求(如动平衡、 去磁等)的分析。
7.2 零件图分析

零件图是制订工艺规程最基本的原始资
料之一。 对零件图分析得是否透彻,将直接 影响所制订工艺规程的科学性、合理性和 经济性。 分析零件图,主要从以下两方面进 行。
一、零件的结构及其工艺性分析
( 1 )零件的结构由于使用要求不同而具有各种 形状和尺寸 。 但是,各种零件都是由基本表 面和特形表面组成的 。 基本表面有内外圆 柱面、国锥面和平面等;特形表面主要有螺 旋面、漸开线齿面及其他一些成形表面等。
分析零件的技术要求时,还要结合零件在 产品中的作用,审査技术要求规定得是否合 理,有无遗漏和错误,发现不妥之处,应与设计 人员协商解决。
在认真分析了零件的技术要求后,结合零 件的结构特点,对制订零件加工工艺规程即 可有一 个初步的轮廓 。
例如以内外圆为主的表面,可组成盘类、环 类、套筒类零件 。 显然,这些零件在加工工 艺方案上有较大差异 。 在机械制造业中,通 常按照零件结构和工艺过程的相似性,将零
机械制图-第八章 零件图-看零件图的方法和步骤 工程
机械制图-第八章零件图-看零件图的方法和步骤工程★8.7看零件图的方法和步骤1了解零件的名称、材料和用途;
2了解零件各局部结构形状的特点、功用、相对位置;3了解零件的制造方法和技术要求,
看零件图的方法和步骤1.看标题栏
了解零件的名称、材料、质量、图样的比例等。
2.表达方案分析分析各视图及视图间的关系,搞清楚表达方案:(1)找出主视图;(2)找出其他视图、剖视图等,其相对位置、投影关系?
(3)剖视图、断面图的剖切面的位置?
(4)局部视图、斜视图处的投射部位、投射方向?
(5)有局部放大图和简化画法?看零件图的方法和步骤3.结构分析形体一般都表达为零件的某一结构,(1)先看大致轮廓,再分成几个较大的独立局部进行分析;
(2)分析外部结构,逐个看懂;(3)分析内部结构,逐个看懂;(4)对形体复杂的局部可进行线面分析,搞清楚投影关系4.尺寸分析
(1)根据对零件结构形状的分析,了解定形尺寸和定位尺寸;(2)根据零件的结构特点,了解基准和尺寸的标注形式;
(3)了解功能尺寸;(4)了解非功能尺寸;
(5)确定零件的总体尺寸。
5.结构、工艺和技术要求的分析(1)根据图形了解结构特点;(2)根据零件的特点可以确定零件的制作方法;(3)根据图形内、外的符号和文字注解,了解技术要求。
零件分析
第 2 章 确定毛胚、绘制毛胚简图
2.1 选择毛胚
零件材料为 HT200(最低抗拉强度为 200MPa 的灰铸铁)。考虑零件在 机床运行过程中所受冲击不大,零件结构又比较简单,生产类型为中批量 生产,故选择金属模机械砂型铸造毛胚。 零件形状并不复杂,因此毛胚形状可以与零件的形状尽量接近。考虑 铸造应力,∅25的通孔不必铸出。
机床夹具 铣床
参考文献:
1.段明扬主编,现代机械制造工艺设计实训教程,桂林:广西师范大学出 版社,2007 2.李益明主编, 机械制造工艺设计简明手册, 北京: 机械工业出版社, 2007 3.艾兴等编,切削用量简明手册,北京:机械工业出版社,2002 4.东北重型机械学院等编,机床夹具设计手册,上海:上海科技出版社, 1990 5.邹靑主编,机械制造技术基础课程设计指导教程,北京:机械工业出版 社,2004 6.段明扬主编, 现代制造工艺设计方法, 桂林: 广西师范大学出版社, 2007 7.崇凯主编,机械制造技术基础课程设计指南,北京:化学工业出版社, 2007
图 1 零件图
第1章
零件分析
1.1 零件的作用
拨叉是 CA6140 变速器的换挡机构中的一个主要零件。拨叉头以 ∅25mm 孔套在变速叉轴上, 并用螺钉经M22 × 1.5螺纹孔与变速叉轴联结, 拨叉脚则夹在双联变换齿轮的槽中。当需要变速时,操纵变速杆,变速操 纵机构就通过拨叉头部的操纵槽带动拨叉与变速叉轴一起在变速箱中滑 移,拨叉脚拨动双联变换齿轮在花键轴上滑动以改换档位,从而改变 CA6140 的旋转速度。
9. 铣断拨叉脚∅60圆孔:
由于拨叉脚端面表面粗糙度为������������ = 6.3,故可选择直接铣断即可。 制订工艺路线的出发点,应当是零件的加工精度(尺寸精度、形状精 度、位置精度)和表面等技术要求能得到合理的保证。根据零件的几何形 状、 尺寸精度及位置精度等技术要求, 以及加工方法所能达到的经济精度, 在生产纲领已确定的情况下,可以考虑采用万能性机床配以专用工卡具, 并尽量使工序集中来提高生产率。除此之外,还应当考虑经济效果,以便
零件图(轴的工程图)
A
B
C
D
Байду номын сангаас
工人技能培训
加强对工人的技能培训和质量意识教育, 提高工人的操作水平和质量意识。
设备维护保养
定期对加工设备进行维护保养,确保设备 处于良好状态,减少因设备故障导致的质 量问题。
实例分析:某型号轴的检验与质量控制实践
检验实践
01
对某型号轴进行外观检查、尺寸测量、硬度测试和无损检测等
全面的检验工作,确保产品质量符合要求。
技术要求
包括表面粗糙度、形位公差、热 处理等要求,应根据实际需要合 理制定。
曲轴类零件的工程图分析
视图选择
主视图通常采用全剖或半剖视图,表达曲轴的整体形状和内部结构; 其他视图可采用局部视图或斜视图,表达油孔、油槽等局部结构。
尺寸标注
应标注曲轴的总长、主轴颈直径和长度、连杆轴颈直径和长度、曲柄 半径、油孔和油槽尺寸等,注意尺寸标注的准确性和完整性。
06
轴类零件的检验与质量控制
BIG DATA EMPOWERS TO CREATE A NEW
ERA
检验方法介绍
外观检查 尺寸测量 硬度测试 无损检测
通过目视或使用放大镜等工具,检查轴类零件的表面质量、颜 色、光泽等是否符合要求。
使用卡尺、千分尺等测量工具,对轴类零件的长度、直径、圆 度、圆柱度等尺寸进行测量,确保尺寸精度满足设计要求。
采用硬度计对轴类零件的硬度进行测试,以判断其材料性能是 否符合要求。
利用X射线、超声波等无损检测技术,对轴类零件的内部缺陷进 行检测,确保产品质量。
质量控制策略探讨
加工工艺控制
优化轴类零件的加工工艺,提高加工精度 和效率,减少加工过程中的质量波动。
零件图样分析
1.零件图样分析 1.1根据零件简图分析:该轴零件的结构具有如下特点:从形状上看该工件阶梯机构的花键轴,长度与直径比L/D ≈5,所以该工件属于刚性轴。
从表面加工类型看,主要加工表面有圆柱面、花键、键槽、螺纹等,属于典型的加工表面,加工容易。
但有些表面精度要求较高,需要进行磨削才能满足要求。
1.2尺寸精度:两端轴为20Φ±0.008,中间轴段003.025-Φ、003.026-Φ,花键外圈003.033-Φ,键齿宽01.006.08-,键槽宽度015.0065.05--,键槽底玉外圆母线的距离01.022-,左端面与花键左端的距离57±0.3,花键左端与001.026-Φ轴右端面的距离95±0.3,花键轴总长008.0166-。
1.3形位公差:螺纹M24×1.5的左端面和001.026-Φ的左端面相对于A 、B 两基面轴线的圆跳动公差为0.04mm ,花键齿面相对于A 、B 两基面轴线的平行度公差为38∶0.03mm ,键槽玉花键轴线的对称度为0.05mm 。
1.4表面粗糙度:两端轴20Φ±0.008外圆和003.025-Φ、003.026-Φ外圆为Ra=0.8m μ,花键齿面及左端面、螺纹M24×1.5的左端面和001.026-Φ的右端面为R a =1.6m μ,螺纹M24×1.5和花键右端面为R a =3.2m μ,其余为R a =6.3m μ。
1.5原图的错误并改正:1.9Φ。
Φ的越层槽改为192.23Φ。
Φ的螺纹退刀槽改为203.未注倒角为C1。
2零件材料分析2.1图中要求的材料为40Cr.40Cr经调制处理后,550℃~570℃回火,具有良好的综合力学性能,低温冲击性极低的缺口敏感性,淬透性良好。
油淬时可获得较高的疲劳强度,水淬时复杂形状的零件高裂纹,冷弯形塑性中等,正火或调质后,切削加工性好,但焊接性不佳,易产生裂纹,焊接前应须加热到100~150℃,一般在调质状态下使用,还可以氰化,因淬透性高于45号刚,所以还可以高频淬火处理,火焰淬火等表面硬化处理。
典型零件图的分析
的零件施加作用的
着力部分;连接部
分把以上两部份连
接为一个整体,一
图8.52 支架零件图
般都是肋板结构,因受地位限制等因素影响,它的形状以弯曲
、扭斜的较多。如图8.52所示。
2.表达方法 (1)叉架类零件的加工位置难以分出主次,工作位置也不尽 相同,因此在选择主视图时,应将能较多地反映零件各组成部分 的结构形状和相对位置的方向作为主视方向,并将零件放正。 (2)因为形状弯曲、扭斜较多,在基本视图上往往不能反映 它的真实形状,所以主要靠较多的斜视图、斜剖视、短面图、局 部视图等表达方法来表示清楚。
1.结构特点 零件的主体部分常由回转体等组成,部分由方形构成,具有径 向尺寸大于轴向尺寸的特点。一般有一个端面是与其他零件相靠 的重要接触面。
为了与其他零件 相连接、增强强度等,常设有辐条、键槽 、螺孔、销孔、凸台等结构。如图8.51所示。(见下页)
2.表达方法 (1)盘盖类零件主要是在车床上加工,所以按其形体特征和 加工位置选择主视图,轴线水平放置。 (2)盘盖类零件一般常用主视图、左视图(或右视图)两个视 图来表达。主视图采用全剖视(由单一剖切面或几个相交的剖切 面剖切获得),左视图则多表示其轴向外形和盘上孔的分布情况 。
3.尺寸标注 轴线作为径向尺寸基准,考虑基准重合原则通常选择轴肩作为 轴向尺寸基准。由基准出发,正确、完整、清晰、合理地标注 各段径向尺寸和轴向尺寸,图8.50中,φ20轴肩右端面是轴向尺 寸基准,轴的左右端面是轴向尺寸工艺基准。
1.2轮盘类零件图
盘类零件包括各种手轮、带轮、法兰盘及圆形端盖等。这类 零件在机器上常起传递运动、密封、支撑等作用。
1.4箱体类零件图
箱体类零件主要用来支撑、包
容、保护运动零件或其他零件, 也
第八章---零件图分析
机械设计教研室
18
8.3.1 正确选择尺寸基准
基准类型分为:
1、设计基准
根据零件结构特点和设计要求而选定的准, 长、宽、高三个方向都有一个设计基准, 该基准又称为主要基准。
2、工艺基准
在加工时,确定零件装夹位置和刀具位置的 基准以及检测时所使用的基准,称为工艺 基准。
2020/12/16
机械设计教研室
4、箱体类零件 1.结构分析 箱体类零件的作用是支持或包容其它零件, 一般有复杂的内腔和外形结构,并带有轴承 孔、凸台、肋板,还有安装孔、螺孔等结构。
2.主视图选择 箱体类零件选择主视图时,根据工作位置原 则和形状特征原则考虑,采用剖视,以重点 反映其内部结构。
2020/12/16
机械设计教研室
15
机械设计教研室
3
8.2 零件表达方案的选择
8.2.1 零件的视图选择 选择表达方案的原则是:在完整、清晰地表示 零件形状的前提下,力求制图简便。 1、零件分析 零件分析是认识零件的过程,是确定零件表达 方案的前提。 2、主视图的选择 零件主视图的选择应满足“合理位置”和“形 状特征两个基本原则。
2020/12/16
2020/12/16
机械设计教研室
2
8.1.2、零件图的内容: 一组视图、必要的尺寸、技术要求、标 题栏。
115 12.5 ?80K7(-+00..0021 )
25
255
1 40
1.6
15 10
200 155
?20
?98 ?80K7(-+00..0021 )
0.04/100 B
其余
12.5
40
c1
用公式可表示为:
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
九、读零件图,并回答问题。
(18分)
(1)该零件采用了哪些视图、剖视图或其它表达方法?说明数量和名称。
B-B、C-C断面图及D-D局部
Φ45孔的轴线
(3)Φ40H7表示:基本尺寸为Φ40的孔,H7为公差带代号,H为基本偏差代号,7为公差等级。
(4)M68╳2表示,公称直径为68mm的普通细牙螺纹,M为螺纹代号,2为螺距。
(5)左视图外形略
(6)前者表示用去除材料的方法获得的表面粗糙度,Ra的值为6.3μm.;后者表示是由不去除材料的方法获得的零件表面。
八、读零件图并回答下列问题.
(1)该零件采用了哪些视图、剖视图或断面图?
(2)指出该零件在长、宽、高三个方向的主要尺寸基准。
(3)说明Φ40H7的意义。
(4)说明M8—7H的含义。
(5)标出各剖视图的剖切平面位置。
(6)说明符号的含义。
答案:
(1)该零件图中,主视图采用了局部剖视图,左视图采用半剖视图,俯视图采用全剖视图。
(2)长度方向的基准是长度对称线,高度方向基准是零件底边,宽度方向基准是宽度对称线。
(3)Φ40H7表示:基本尺寸为Φ40的孔,H7为公差带代号,H为基本偏差代号,7为公差等级。
(4)M8—7H表示,公称直径为8mm的普通螺纹,M为螺纹代号,7H为中径的公差带代号。
(5)(图略)
6.表示主视图中右侧Φ40H7孔的中心轴线相对于左侧Φ40孔的中心轴线的同轴度公差为Φ0.02。
8. 在总体上很难说……是好还是坏,因为它在很大程度上取决于……的形势。
然而,就我个人而言,我发现……。
It is difficult to say whether _____is good or not in general as it depends very much on the situation of______. However, from a personal point of view find______.
四.看懂输出轴的零件图(P3-2),回答下列问题。
(28分)
1.输出轴使用45号优质碳素结构钢材料制成。
2.该零件长度方向的基准是右端面;宽度方向的基准是前后对称平面(轴线);高度方向
的基准是左右对称平面(轴线)。
3.零件上¢50n6的这段长度为60,表面粗糙度代号为。
4.轴上平键槽的长度为
5.M22×1.5-6g
6g。
6.图上尺寸22×22的含义是表示将¢27圆柱体铣成长宽为22×22的四棱柱。
7.¢50n6的含义: 表示基本尺寸为¢50,公差等级为6级,是与¢50孔相配合的非基
准的尺寸及公差带标注。
8. 的含义: 表示被测要素为¢50轴线, 基准要素为¢32
轴线,公差项
目为同轴度,公差值为0.03。
10.主视图右边两长方形线框内的相交细实线表示该两长方形线框为平面。
13.在图上指定位置画出“C-C”移出断面图。
1、图样上所标注的尺寸是(C)
A、放大比例的尺寸;
B、缩小比例的尺寸;
C、机件实际尺寸
2、在尺寸标注中C2代表的倒角是(A)
A、2×45°;
B、2×30°;
C、2×15°
3、在尺寸标注中轮廓线可以作为( B )
A、尺寸线;
B、尺寸界线 ;
C、引出线
4、在尺寸标注中代表厚度的符号是(A)
A、t ;
B、Φ;
C、SR
7、直线在所平行的投影面上的投影是(A)
A、实长不变;
B、长度缩短;
C、聚为一点
8、平面在所垂直的投影面上的投影是(A)
A、一条直线;
B、实形不变;
C、缩小的三角形
9、圆柱体在其轴线所垂直的投影面上的投影为圆,则另两个投影是(B)
A、均为圆;
B、均为矩形;
C、均为直线
13、标注为M10X1-6g的螺纹是(A )
A、细牙普通螺纹;
B、粗牙普通螺纹;
C、管螺纹
15、已知直齿圆注齿轮的模数m=4,齿数Z=30,则其齿顶直径是(A )
A、da=128;
B、da=120;
C、da=110
