第10章 用LCD1602显示的秒表设计

合集下载

1602lcd显示的秒表(1)

1602lcd显示的秒表(1)

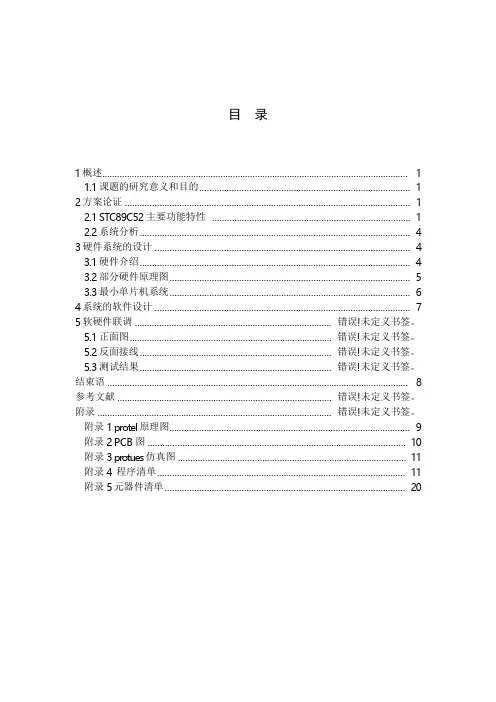

目录1概述 (1)1.1课题的研究意义和目的 (1)2方案论证 (1)2.1STC89C52主要功能特性 (1)2.2系统分析 (4)3硬件系统的设计 (4)3.1硬件介绍 (4)3.2部分硬件原理图 (5)3.3最小单片机系统 (6)4系统的软件设计 (7)5软硬件联调................................................................................错误!未定义书签。

5.1正面图..................................................................................错误!未定义书签。

5.2反面接线..............................................................................错误!未定义书签。

5.3测试结果..............................................................................错误!未定义书签。

结束语.. (8)参考文献.......................................................................................错误!未定义书签。

附录...............................................................................................错误!未定义书签。

附录1protel原理图. (9)附录2PCB图 (10)附录3pr otues仿真图 (11)附录4程序清单 (11)附录5元器件清单 (20)盐城工学院课程设计说明书(2011)1概述1.1课题的研究意义和目的1、通过本实验的设计初步了解单片机工作原理和各功能端口的相关设置;2、掌握PROTEUS软件的安装和配置过程;3、学会绘制电路原理图;4、了解装载程序和调试;5、PROTEUS VSM与uVision3的联调;6、用单片机仿真软件,并进行调试;7、掌握单片机相应的编程步骤,了解秒表相关的工作流程;8、熟悉KEIL\PROTEUS等相关软件的使用。

1602lcd显示的秒表

1602lcd显示的秒表

目录1 概述 01.1 1602LCD研究的历史背景和意义 01.2 1602LCD研究的发展和现状 02 课题方案设计 02.1系统设计目的 02.2系统结构模块论证 (1)2.2.1 显示部分 (1)3 系统硬件设计 (1)3.1 总体设计 (1)3.2 单片机运行的最小系统 (2)3.2.1 电源电路 (2)3.2.2晶振电路 (2)3.2.3复位电路 (3)3.3 显示电路 (4)3.3.1引脚说明: (4)3.4 单片机STC89C52 (5)3.4.1主要特性 (5)3.4.2功能特性概述 (6)3.4.3主要引脚及芯片基本工作条件说明 (6)4 系统软件设计 (7)4.1 总流程图 (7)4.2 最小系统检测电路程序 (8)4.3 编程调试界面 (9)4.4 Proteus仿真结果 (9)5软硬件联调及调试结果 (10)5.1 实物图 (10)5.2 调试结果 (11)结束语 (12)参考文献 (12)附录2 1602LCD设计的秒表PCB图 (14)附录3 1602LCD设计的秒表Proteus仿真图 (15)附录4 1602LCD设计的秒表C语言程序清单 (15)附录5 基于单片机的1602LCD设计的秒表元器件目录表 (21)1 概述1.1 1602LCD研究的历史背景和意义LCD1602是16字乘以2行的字符型液晶模板。

其特点是:(1)位数多,可显示32位。

(2)显示内容丰富,可显示所有数字、字母、符号等192种ASCII码对应的字符。

(3)程序简单1.2 1602LCD研究的发展和现状液晶显示模块具有体积小、功耗低、显示内容丰富、超薄轻巧等优点,在袖珍式仪表和低功耗应用系统中得到广泛的应用。

目前字符型液晶显示模块已经是单片机应用设计中最常用的信息显示器件。

LCD1602液晶显示模块,它可以显示两行,每行16个字符,采用单+SV电源供电,外围电路配置简单,价格便宜,具有很高的性价比。

1602LCD显示的秒表 C语言程序

1602LCD显示的秒表 C语言程序

源程序代码://名称:用1602LCD设计的秒表//说明:首先按下K1键时开始计时,自此按下时暂停,第三次按下时继续累积计时,再次按下时停止计时,K2键用于清零秒表。

//#include <reg51.h>#include <intrins.h>#define uchar unsigned char#define uint unsigned int#define delayNOP ( ) ﹛_nop_( ); _nop_( ); _nop_( ); _nop_( );﹜//LCD控制函数void LCD_Initialize( );void LCD_Set_POS(uchar);void LCD_Write_Date(uchar);void Display_String(uchar﹡,uchar);sbit K1 = P1^0;sbit K2 = P1^1;sbit BEEP = P3^0;sbit LCD_RS = P2^0;sbit LCD_RW = P2^1;sbit LCD_EN = P2^2;uchar KeyCount = 0;uchar code msg1[] = ﹛〞Second Watch 0 〞﹜;uchar code msg2[] = ﹛〞>>>> 0 〞﹜;uchar code Prompts[] [16] ={﹛〞:: 1- - - - > 〞﹜,﹛〞:: 1- - - - > ::2 〞﹜,﹛〞:: 1 - >2 ::3- - > 〞﹜,﹛〞:: 1 - >2 ::3- - >4 〞﹜};// 计时缓冲与显示缓冲uchar Time_Buffer[] ={0,0,0,0};uchar LCD_Display_Buffer[]={〞00: 00: 00:00〞}; //// 蜂鸣器//void Beep ()﹛uchar i,j = 70;for (i = 0;i< 180;i++ )﹛while(--j);BEEP = ~BEEP;﹜BEEP = 0;﹜//// 延时//void DelayX(uint ms){uchar i;while(ms--) for (i= 0;i< 120;i++);﹜//// 显示计时//void Show_Second( ){uchar i;LCD_Set_POS(0x45); //设置LCD显示起点for(i = 3;i != 0xff ;i--);{//将两位整数的1/100s,秒,分,时转换为8位数字字符LCD_Display_Buffer[2﹡i+1] = Time_Buffer[i] / 10 + ˊ0 ˊ;LCD_Display_Buffer[2﹡i] = Time_Buffer[i] % 10 + ˊ0 ˊ;//在 = 3,2,1,0时分别显示时,分,秒,1/100sLCD_Writer_Date(LCD_Display_Buffer[2﹡i+1])LCD_Writer_Date(LCD_Display_Buffer[2﹡i])LCD_Writer_Date(ˊ: ˊ)}}//// Time0中断//Void Time0( ) interrupt 1 using 0{THO = -10000 / 256;TLO = -10000 % 256;Time_Buffer[0] ++if(Time_Buffer[0] == 100){Time_Buffer[0] = 0; Time_Buffer[1]++;}if(Time_Buffer[1] == 60) //秒{Time_Buffer[1] = 0; Time_Buffer[2]++;}if(Time_Buffer[2] == 60) //分{Time_Buffer[2] = 0; Time_Buffer[3]++;}if(Time_Buffer[3] == 24) //时Time_Buffer[3] = 0;}////主函数//void main( ){uchar i;IE = 0x82;TMOD = 0x01;THO = -10000 / 256;TLO = -10000 % 256;LCD_Initialize( );Display_String(msg1,0x00);Display_String(msg2,0x40);While(1){if(k1 == 0){DelayX(100);i = ++KeyCount;switch (i){case 1:case 3: TRO = 1;Display_String(Prompts[i-1],0);Break;case 2:case 4: TRO = 0;Display_String(Prompts[i-1],0);break;default:TRO = 0;break;}While (K1 == 0); // 等待释放K1键Beep( );}elseif(K2 == 0){TRO = 0;KeyCount = 0;for(i = 0;i < 4; i++)Time_Buffer [i] = 0; // 清零计数缓冲Display_String(msg1,0);Beep( );DelayX(100);while (K2 == 0); // 等待释放K2键}Show_Second( );}}//// 1602LCD显示驱动函数//#include 〈reg51.h〉#include 〈intrins.h〉#define uchar unsigned char#define uint unsigned int#define DellayNOP( )﹛_nop_( ); _nop_( ); _nop_( ); _nop_( );﹜sbit LCD_RS = P2^0;sbit LCD_RW = P2^1;sbit LCD_EN = P2^2;bit LCD_Busy_Check( );void LCD_Initialize( );void LCD_Set_POS(uchar);void LCD_Write_Command(uchar);void LCD_Write_ Date(uchar);//// 延时//void DelayMS(uint ms){uchar t;while(ms--) for (t =0;t < 120;t++);}//// LCD忙检查//bit LCD_Busy_Check( );{bit Rsult;LCD_RS = 0; LCD_RW = 1; LCD_EN = 1;DelayNOP( );Result = (bit)(p0 ﹠ 0x80);LCD_EN = 0return Result;}//// 向LCD写指令//void LCD_Write_Command(uchar cmd);{while(LCD_Busy_Check() );LCD_RS = 0; LCD_RW = 0; LCD_EN = 0;_nop_( ); _nop_( );pO = cmd; DelayNOP( );LCD_EN = 1;DelayNOP( );LCD_EN = 0;}//// 向LCD写数据//void LCD_Write_Date(uchar str);{while(LCD_Busy_Check() );LCD_RS = 1; LCD_RW = 0; LCD_EN = 0;pO = str; DelayNOP( ); LCD_EN = 1;DelayNOP( );LCD_EN = 0;}//// 初始化LCD//void LCD_Initialize( );{DelayMS(5); LCD_Write_Command(0x38);DelayMS(5); LCD_Write_Command(0x0c);DelayMS(5); LCD_Write_Command(0x06);DelayMS(5); LCD_Write_Command(0x01);DelayMS(5);}//// 设置显示位置//void LCD_Set_POS(uchar Poition){LCD_Write_Command(Position ︱ 0x80);}////显示函数,在LCD指定行上显示字符串//void Display_String(uchar﹡str,uchar LineNO) {uchar k;LCD_Set_POS(LineNO);for (k = 0;k < 16;k++) LCD_Write_Date(str[k]) }。

单片机LCD1602A秒表程序

单片机LCD1602A秒表程序

ORG 0030H
MAIN:
ACALL SET_LCD
;LCD 初始化设置子程序
TOOP:
ACALL WR_THL ACALL RESET_18B20
;将报警上下线写入暂存寄存器 ;18B20 复位子程序
JNB FLAG,TOOP1
;18B20 不存在
ACALL MEU_OK
;显示"OK"菜单
ACALL RE_THL
6
嵌入式应用软件园,版权所有,请勿转载/销售。
第 2 章 程序功能
1.1 程序功能 程序中包含 LCM 用到的所有函数:初始化、写指令、写数据、判
忙碌、清屏幕。 在单片机的 P1 端口上接有 LCD 模块,用来显示计时时间。P3.3、
P3.4 端口分别接有按键 K1、K2,做秒表的计时控制按钮。 K1:暂停和起动秒表。只能暂停和起动二次。 K2:重新开始计时,计时值从 0 开始。
1.2 操作方法 1. 按一下 K2 键,准备计时。 2. 按一下 K1 键,计时开始。 3. 按一下 K1 键,暂停计时。 4. 按一下 K1 键,计时开始,在第 2 步的基础上累计时。 5. 按一下 K1 键,暂停计时。 6. 重复第 1~5 步,循环使用秒表。
7
1.3 原理图
嵌入式应用软件园,版权所有,请勿转载/销售。
MOV A,#0CCH
;跳过 ROM 匹配
ACALL WRITE_18B20
;调写入子程序
MOV A,#44H
;发出温度转换命令
ACALL WRITE_18B20
;调写入子程序
ACALL RESET_18B20
;调复位子程序
MOV A,#0CCH
;跳过 ROM 匹配

1602lcd显示的秒表(1)

1602lcd显示的秒表(1)

目录1概述 (1)1.1课题的研究意义和目的 (1)2方案论证 (1)2.1 STC89C52主要功能特性 (1)2.2系统分析 (3)3硬件系统的设计 (3)3.1硬件介绍 (3)3.2部分硬件原理图 (4)3.3最小单片机系统 (5)4系统的软件设计 (5)5软硬件联调 (7)5.1正面图 (7)5.2反面接线 (8)5.3测试结果 (8)结束语 (9)参考文献 (9)附录 (10)附录1 protel原理图 (10)附录2 PCB图 (11)附录3 protues仿真图 (12)附录4 程序清单 (12)附录5元器件清单 (17)1概述1.1课题的研究意义和目的1、通过本实验的设计初步了解单片机工作原理和各功能端口的相关设置;2、掌握PROTEUS软件的安装和配置过程;3、学会绘制电路原理图;4、了解装载程序和调试;5、PROTEUS VSM 与uVision3的联调;6、用单片机仿真软件,并进行调试;7、掌握单片机相应的编程步骤,了解秒表相关的工作流程;8、熟悉KEIL\PROTEUS等相关软件的使用。

2方案论证2.1 STC89C52主要功能特性1、兼容MCS51指令系统2、8k可反复擦写(大于1000次)Flash ROM;3、32个双向I/O口;4、256x8bit部RAM;5、3个16位可编程定时/计数器中断;6、时钟频率0-24MHz;7、2个串行中断,可编程UART串行通道;8、2个外部中断源,共8个中断源;9、2个读写中断口线,3级加密位;10、低功耗空闲和掉电模式,软件设置睡眠和唤醒功能;11、有PDIP、PQFP、TQFP及PLCC等几种封装形式,以适应不同产品的需求。

STC89C52为8 位通用微处理器,采用工业标准的C51核,在部功能及管脚排布上与通用的8xc52 相同,其主要用于会聚调整时的功能控制。

功能包括对会聚主IC 部寄存器、数据RAM及外部接口等功能部件的初始化,会聚调整控制,会聚测试图控制,红外遥控信号IR的接收解码及与主板CPU通信等。

LCD1602显示的倒计时装置设计

LCD1602显示的倒计时装置设计

课程设计名称:单片机原理及接口技术设计题目: LCD1602显示的倒计时装置设计完成期限:自2014 年 1 月 6 日至2014 年 1 月17 日共 2 周设计依据、要求及主要内容:一.设计的目的1.进一步熟悉和掌握单片机系统设计和编程原理。

2.掌握单片机的接口技术及相关外围芯片的外特性、控制方法。

3.通过设计,掌握以单片机核心的电路设计的基本方法和技术。

4.通过实际程序设计和调试,掌握模块化程序设计方法和调试技术。

5.通过完成一个包括电路设计和程序开发的完整过程,了解开发单片机应用系统的全过程,为今后从事相应开发打下基础。

二.设计的基本要求1.认真认识设计的意义,掌握设计工作程序,学会使用工具书和技术参考资料,并培养科学的设计思想和良好的设计作风。

2.提高模型建立和设计能力,学会应用相关设计资料进行设计计算的方法。

3.提高独立分析、解决问题的能力,逐步增强实际应用训练。

4.设计的说明书要求简洁、通顺,电路图内容完整、清楚、规范。

三.设计主要内容a) 设计实现功能STC12C5A60S2(引脚排序及基本功能同AT89S51)作为主控芯片,设计利用LCD1602显示时间和倒计时时间(最大99:59:59)的装置。

一是扩展DS12C887时钟电路设计;二是利用LCD1602显示时间和倒计时剩余时间;三是在倒计时时间减为零以后,进行加1时间显示;四是设计启动、暂停、停止按键。

b) 原理图设计1.原理图设计要符合项目的工作原理,连线要正确。

2.图中所使用的元器件要合理选用,电阻、电容等器件的参数要正确标明。

3.原理图要完整,CPU、外围器件、外扩接口、输入/输出装置要一应俱全。

c) 程序调计1.根据要求,将总体功能分解成若干个子功能模块,每个功能模块完成一个特定的功能。

2.根据总体要求及分解的功能模块,确定各功能模块之间的关系,设计出完整的程序流程图。

d) 程序调试1.编写相关程序,并进行仿真。

2.将程序下载到单片机,进行运行调试。

1602LCD显示的秒表单片机课程设计

1602LCD显示的秒表单片机课程设计

单片机课程设计题目:1602LCD显示的秒表目录1 单片机原理 (3)2 课程设计的任务与要求 (3)3 课程设计目的 (4)4 芯片资料 (5)4.1 AT89C51 (5)4.2 1602LCD (8)5 电路分析 (16)6 代码分析 (21)7 设计分析 (29)8 调试成功与否 (31)9 参考文献 (36)10 附录1602LCD秒表的显示源代码 (37)1602LCD秒表的显示原理图 (43)一、单片机原理单片机控制秒表是集于单片机技术、模拟电子技术、数字技术为一体的机电一体化高科技产品,具有功耗低,安全性高,使用方便等优点。

它是一种在线式实时控制计算机,需要有较强的抗干扰能力,较低的成本。

本次设计内容为以8051单片机为核心的秒表,采用数码管显示,单片机技术控制。

利用单片机的定时器/计数器定时和技术的原理,用集成电路芯片、LCD数码管以及按键来设计计时器。

将软、硬件有机地结合起来,使它拥有正确的计时、暂停、清零、并同时可以用数码管显示,在现实生活中应用广泛。

二、课程设计的任务与要求设计任务:利用AT89C51单片机结合1602LCD显示器设计一个秒表设计要求:1.本设计实现一个1602LCD显示秒表2. 利用AT89C51控制整个电路来实现秒表的显示。

大体上可以讲1602LCD秒表的显示主要包括硬件和软件两部分。

重点就是各部分硬件的连接设计以及程序的编写。

本章讲述的就是系统硬件的设计,其中包括各模块的器件选择和电路设计。

三、课程设计目的《MCS-51单片机原理及应用》课的课程设计是四个学生一组完成一个老师给的一个题目,叫1602LCD显示的秒表。

为了让我们能够综合运用自己学的课程的基本知识,能够进行单片机的应用,掌握单片机程序设计调试和应用电路设计、分析及调试检测。

通过这个实验:1.、使我们增进对单片机知识的进一步认识,也同时加深对单片机理论知识的理解。

2、使我们掌握单片机的内部功能模块的应用,3、使我们了解和掌握单片机应用系统的软硬件设计过程,方法即实现,为了以后设计和实现单片机应用系统打下基础。

基于89c52单片机数字秒表程序设计(LCD1602)

基于89c52单片机数字秒表程序设计(LCD1602)

main.c#include<reg52.h>#include "lcd.h"typedef unsigned char uint8;typedef unsigned int uint16;uint8 a[]="LCD Design of Tm"; //要显示的字符uint8 num[]="0123456789";uint8 b[8],shi,fen,miao;void delay(uint16 i){while(i--);}void wrc(uint8 c) //写命令{LcdWriteCom(c);}void wrd(uint8 dat) //写数据{LcdWriteData(dat);}void lcd_init(){LcdInit();}void time0init(){TMOD=0X01;TH0=0XFC;TL0=0X18; //1msTR0=1;ET0=1;EA=1;}void timepros(){b[0]=num[shi/10];b[1]=num[shi%10];b[2]=0x3a;b[3]=num[fen/10];b[4]=num[fen%10];b[5]=0x3a;b[6]=num[miao/10];b[7]=num[miao%10]; }void display(){uint8 i;timepros();wrc(0x00+0x80);for(i=0;i<16;i++){wrd(a[i]);}wrc(0x44+0x80);wrd(b[0]);wrd(b[1]);wrd(b[2]);wrd(b[3]);wrd(b[4]);wrd(b[5]);wrd(b[6]);wrd(b[7]);}void main(){lcd_init();time0init();while(1){display();}}void tim0() interrupt 1 {static uint16 n;TH0=0XFC;TL0=0X18;//1msn++;if(n==1000){n=0;miao++;if(miao==60){miao=0;fen++;if(fen==60){fen=0;shi++;if(shi==60){shi=0;miao=0;fen=0;}}}}// display();}LCD1602#include "lcd.h"/******************************************************************************* * 函数名: Lcd1602_Delay1ms* 函数功能: 延时函数,延时1ms* 输入: c* 输出: 无* 说名: 该函数是在12MHZ晶振下,12分频单片机的延时。

lcd1602液晶显示数字钟

lcd1602液晶显示数字钟

{
time[1]=0;//超过,分清零
time[0]++;//小时加1
if(time[0]>23)//是否超过23
{
time[0]=0; //小时清零
•}

}
时间计算
• void main(void)
•{

uchar i;


while(1)

{
• 计时
for(i=0;i<250;i++)//循环调用显示程序250次,实现1秒
display_code[]={0x3f,0x60,0x5b,0x4 f,0x66,0x5d,0x7d,0x07,0x7f,0x6f,0x 40}; • uchar time[4]={0,0,0,0}; //时间初 值全为0
• void delay(void);//延时0.5毫秒 •{
定时1秒
• uchar i;
• for(i=250;i>0;i--);
•}
• void display()
/*程序用于P0口接数码管的断码,P2接数码管的位码*/
•{

uchar i,k;

k=0x80;
//k初始化,指向第一位数码管

for(i=0;i<8;i++) //循环8次,i值为0~7

{

P2=0;
//关闭显示

P0=display_code[time[i]/10]; //输出十位数的断码


{

display();//调用动态显示,动态显示一次约4毫秒

}

基于LCD1602显示屏设计一个具有复位功能的秒表

基于LCD1602显示屏设计一个具有复位功能的秒表

今日做一个简单1602应用案例—-设计一个秒表。

要求:具有秒表启动和复位功能按键,秒表计时时间实时显示在LCD1602。

1.系统的硬件电路原理图:2.系统的程序设计2.1 头文件、全局变量和函数的声明#include “LCD_1602.h”#includeunsigned char Disp_Buffer[10];//这个可以稍微设置大一点,不影响结果显示,显示的时候遇到字符串结束标志就结束//定义二个位变量,分别对应按键开始按键和停止复位按键sbit key_set=P3^2;sbit key_reset=P3^3;unsigned char TIme_count=0;unsigned int TIme_S=0;void TImer_inial();//定时器初始化void delay(unsigned int i);//延时函数void start();//启动秒表void stop();//停止复位秒表void second_cal_show();//秒的计算与显示2.2 主程序主程序主要完成显示屏的初始化和初始化显示、定时器的初始化,注意定时初始化的时候不启动。

启动有开始按键控制,不按下开始键不启动定时器。

初始化完了,在while循环中调用start();确定是否启动定时器,调用stop();根据按键状态确定是否停止秒表并复位;调用second_cal_show(); 进行秒的计算和显示。

void main(){InitLcd1602();LcdShowStr(0, 0, “Current : 0 S”);LcdShowStr(0, 1, “Last: 0 S”);TImer_inial();while(1){start();stop();second_cal_show();}}2.3 子程序2.3.1 初始定时器:定时器T0工作在模式1,定时器定时时间0.02秒。

void timer_inial(){TMOD = 0X01;//TH0=0XB8;//定时0.02sTL0=0X00;}2.3.2 延时函数:软件延时,主要用按键软件消抖//延时函数void delay(unsigned int i){unsigned int k;for(k=0;k2.3.3 启动函数:检测按键是否按下,按键如果按下则启动定时器T0,并从0开始计数。

制作一个采用LCD1602显示的电子钟

制作一个采用LCD1602显示的电子钟

计算机科学与工程系实验报告实验题目:制作一个采用LCD1602显示的电子钟班级:姓名:学号:日期:一、实验目的掌握单片机使用定时器/计数器控制字符型液晶显示器LCD1602的设计与软件编程二、实验要求在LCD上显示当前的时间。

显示格式为“时时:分分:秒秒”。

设有4个功能键k1~k4,功能如下:(1)k1——进入时间修改。

(2)k2——修改小时,按一下k2,当前小时增1。

(3)k3——修改分钟,按一下k3,当前分钟增1。

(4)k4——确认修改完成,电子钟按修改后的时间运行显示。

三、实验要求提交的实验报告中应包括:电路原理图、实验设计思路、C51源程序(含注释语句)、运行效果(含运行截图与说明)、实验小结三、硬件电路原理图的设计四、编程思路及C51源程序编程思路:1、实现当按下K1之后,使中断T0停止计数2、实现当按下K2之后,使小时加一3、实现当按下K3之后,使分钟加一4、实现当按下K4之后,使中断T0恢复计数源程序:#include<reg51.h>#ifndef LCD_CHAR_1602_2005_4_9#define LCD_CHAR_1602_2005_4_9#define uchar unsigned char#define uint unsigned intsbit lcdrs = P2^0;sbit lcdrw = P2^1;sbit lcden = P2^2;void delay(uint z)//延时函数,此处使用晶振为11.0592MHz {uint x,y;for(x=z;x>0;x--){for(y=110;y>0;y--){;}}}void write_com(uchar com) //写入指令数据到lcd{lcdrw=0;lcdrs=0;P3=com;delay(5);lcden=1;delay(5);lcden=0;}void write_data(uchar date) //写入字符显示数据到lcd{lcdrw=0;lcdrs=1;P3=date;delay(5);lcden=1;delay(5);lcden=0;}void init1602()//1602液晶初始化设定{lcdrw=0;lcden=0;write_com(0x3C);write_com(0x0c);write_com(0x06);write_com(0x01);write_com(0x80);}/*void write_string(uchar *pp,uint n)//采用指针的方法输入字符,n为字符数目{int i;for(i=0;i<n;i++)write_data(pp[i]);}*/void write_sfm(uchar add,uchar date)//向指定地址写入数据{uchar shi,ge;shi=date/10;ge=date%10;write_com(0x80+add);write_data(0x30+shi);write_data(0x30+ge);}#endif#define uchar unsigned char#define uint unsigned intsbit Key1 = P1^0;sbit Key2 = P1^1;sbit Key3 = P1^2;sbit Key4 = P1^3;uchar int_time;//定义中断次数计数变量uchar second;//秒计数变量uchar minute;//分钟计数变量uchar hour;//小时计数变量uchar code date[]=" H.I.T. CHINA ";//LCD第1行显示的内容uchar code time[]=" TIME 23:59:55 ";//LCD第2行显示的内容uchar second=55,minute=59,hour=23;void clock_init(){uchar i,j;for(i=0;i<16;i++){write_data(date[i]);}write_com(0x80+0x40);for(j=0;j<16;j++){write_data(time[j]);}}void clock_write( uint s, uint m, uint h){write_sfm(0x47,h);write_sfm(0x4a,m);write_sfm(0x4d,s);}void Keyscan1(){if(Key1==0) {delay(10);if(Key1==0) while(!Key1); TR0=0;}if(Key4==0) {delay(10);if(Key4==0) while(!Key4); TR0=1;}if(Key3==0){delay(10);if(Key3==0)while(!Key3);minute++;if(minute==60)minute=0;} if(Key2==0){delay(10);if(Key2==0)while(!Key2);hour++;if(hour==24)hour=0;}}void main(){init1602();//LCD初始化clock_init();//时钟初始化TMOD=0x01;//设置定时器T0为方式1定时EA=1; // 总中断开ET0=1; // 允许T0中断TH0=(65536-46483)/256;//给T0装初值TL0=(65536-46483)%256;TR0=1;int_time=0;//中断次数、秒、分、时单元清0second=55;minute=59;hour=23;while(1){clock_write(second ,minute, hour);Keyscan1();}}void T0_interserve(void) interrupt 1 using 1 //T0中断服务子程序{int_time++;//中断次数加1if(int_time==20) //若中断次数计满20次{int_time=0; //中断次数变量清0second++;//秒计数变量加1}if(second==60)//若计满60s{second=0; //秒计数变量清0minute ++;//分计数变量加1}if(minute==60)//若计满60分{minute=0;//分计数变量清0hour ++;//小时计数变量加1}if(hour==24){hour=0;//小时计数计满24,将小时计数变量清0 }TH0=(65536-46083)/256;//定时器T0重新赋值TL0=(65536-46083)%256;}五、仿真运行效果展示仿真初始状态按下k1键,进入修改模式六、实验小结通过本次实验,我掌握了LCD1602编程的方法,将所学知识运用到实践中,这是一件慢慢的过程,首先要把理论知识理解透彻,然后就是例题看懂,弄懂举一反三。

1602显示秒表

1602显示秒表

/**********************BST-V51实验开发板例程************************* 平台:BST-V51 + Keil U3 + STC89C52* 名称:1602显示秒表******************************************************************* ** 描述:** ** 上电后液晶屏先显示信息,接着按下K3,定时开始,再次按下** ** K3暂停,第3次按下显示累积计时,第4次按下暂停计时,任何时候按下K4* * ** 计数清零。

** ** *************************************************************************/#include <reg51.h>#include <intrins.h>#define uchar unsigned char#define uint unsigned intuchar KeyCount=0;sbit K3 = P3^6;sbit K4 = P3^7;sbit BEEP = P2^3; //蜂鸣器uchar code cdis1[ ] = {" STOPWA TCH 0 "};uchar code cdis2[ ] = {" BST-V51 "};uchar code cdis3[ ] = {"TIME "};uchar code cdis4[ ] = {" BEGIN COUNT 1 "};uchar code cdis5[ ] = {" PAUSE COUNT 2 "};uchar code cdis6[ ] = {" BEGIN COUNT 3 "};uchar code cdis7[ ] = {" PAUSE COUNT 4 "};uchar code cdis8[ ] = {" "};sbit LCD_RS = P1^0;sbit LCD_RW = P1^1;sbit LCD_EN = P2^5;#define delayNOP(); {_nop_();_nop_();_nop_();_nop_();};uchar display[] = {0x00,0x00,0x00,0x00,0x00,0x00,0x00};uchar display2[] = {0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00};/********************************************************* 延时函数*********************************************************/void Delay(uint num)//延时函数{while( --num );}/********************************************************* 蜂鸣器响一声**********************************************************/ void beep(){unsigned char y;for (y=0;y<180;y++){BEEP=!BEEP; //BEEP取反Delay(70);}BEEP=1; //关闭蜂鸣器}/********************************************************* 延时函数1*********************************************************/ void delay1(int ms){unsigned char n;while(ms--){for(n = 0; n<250; n++){_nop_();_nop_();_nop_();_nop_();}}}/*********************************************************** ** 检查LCD忙状态* * lcd_busy为1时,忙,等待。

基于LCD1602的简易秒表的设计与实现

基于LCD1602的简易秒表的设计与实现

数字电路与逻辑设计实验报告学院:电子工程学院班级: 2014211212姓名:学号:班内序号:一、设计课题的任务要求简易秒表的设计与实现设计制作一个计时精度为百分之一秒的计时秒表基本要求:1.用LCD1602液晶屏显示计时;2.秒表计时长度为23小时59分59.99秒;3.用BTN0作为启动/停止开关;4.用BTN1作为复位开关,在任何情况下,只要按下复位开关,秒表都要无条件执行清零操作。

提高要求:1.增加定时器功能,可根据用户设定的时间进行倒计时,时间到0后蜂鸣器报警提示;2.自拟其他功能。

二、系统设计(设计思路、总体框图、分块设计)1.设计思路:①分别设计6进制计数器、10进制计数器和24进制计数器用于秒表计时部分。

具体来说:将两个10进制计数器级联分别作为秒表的十分秒位(最小单位为0.1秒)和百分秒位(最小单位为0.01秒);将一个10进制计数器和6进制计数器级联,分别作为秒表秒钟部分的个位(最小单位为1秒)和十位(最小单位为10秒);再将一个10进制计数器和6进制计数器级联,分别作为秒表分钟部分的个位(最小单位为1分钟)和十位(最小单位为10分钟);将24进制计数器作为秒表小时部分,其中低位输出作为秒表小时部分的个位(最小单位为1小时),高位输出作为秒表小时部分的十位(最小单位为10小时)。

最后把秒表百分秒、十分秒部分、秒钟部分、分钟部分、小时部分这四部分级联起来便构成了简易数字秒表的计时部分。

②将各个计数器部分的输出信号通过译码模块,变成LCD1602液晶屏能够读取并从而显示相关字符的8位二进制数据。

再定义一个存储器ram,存储各个计数器部分的输出信号经过译码部分之后得到的数据,然后将这个存储器ram代表的数据在LCD1602液晶屏上显示。

③考虑到秒表的最小计时长度为0.01秒(频率为100HZ),如果系统时钟设置为50MHZ,则需要500000分频;实验时发现LCD1602液晶屏的时钟在1KHZ时,显示效果较好,故需要在系统时钟为50MHZ的基础上进行50000分频。

1602液晶显示(年月日时分秒星期)

1602液晶显示(年月日时分秒星期)

电子钟—1602液晶显示(年月日时分秒星期)/* 以下是电子钟的c51源程序,用1602液晶显示,虽然程序很庞大,但容易看懂。

改程序花了我两三天的时间才弄好的,现在放在此分享。

*/#include<AT89X52.H>#include<intrins.h>#define uchar unsigned char#define uint unsigned int#define T 49998#define T1 64536sbit rs=P2^0;sbit rw=P2^1;sbit en=P2^2;uchar key,n,loca=0,allow=0,cout;uchar week;uchar time[6]={0,6,15,12,30,0}; //对应、月、日、时、分、秒?uint year=2009;void delay(uint ms){uint i;for(;ms>0;ms--){for(i=246;i>0;i--);}}void timer0() interrupt 1{TH0=(65536-T)/256;TL0=(65535-T)%256;n++;}void time_addsec(){if(20<=n){n=0;time[5]++; //产生秒}}uchar key_scan(){uchar i,j,key,temp;uchar code scan[]={0xfe,0xfd,0xfb,0xf7};uchar code keyb[]={0x7e,0xbe,0xde,0xee,0x7d,0xbd,0xdd,0xed,0x7b,0xbb,0xdb,0xeb,0x77,0xb7,0xd7,0xe7};for(i=0;i<4;i++){P3=scan[i];_nop_();temp=P3;if(temp!=scan[i]){for(j=0;j<16;j++){if(keyb[j]==P3){delay(50);// while(keyb[j]==P3);//松手操作// delay(20);// while(keyb[j]==P3);key=j+1;break;}if(keyb[j] != P3){key=0;}}}}return key;}bit lcd_bz()//1602检忙{bit v;rs=0;rw=1;en=1;_nop_();v=(bit)(P0&0x80);en=0;return v;}void lcd_wcmd(uchar cmd)//1602写命令{while(lcd_bz());rs=0;rw=0;en=0;_nop_();P0=cmd;_nop_();en=1;_nop_();_nop_();en=0;_nop_();rs=0;}void lcd_wdat(uchar dat)//1602写数据{while(lcd_bz());rs=1;rw=0;en=0;_nop_();P0=dat;_nop_();en=1;_nop_();;en=0;}void lcd_wstr(uchar *str)//1602写字符串{uchar i;for(i=0;str[i]!='\0';i++){lcd_wdat(str[i]);}}void lcd_pos(uchar pos)//光标定位{while(lcd_bz());lcd_wcmd(pos|0x80);}/*void lcd_cur(){switch(loca){case 0 : lcd_pos(0x46); case 1 : lcd_pos(0x49); case 2 : lcd_pos(0x05); case 3 : lcd_pos(0x08); case 4 : lcd_pos(0x0b); }}*/void lcd_rmove()//光标右移{if(1==allow){if(loca >= 0 && loca < 5) {loca++;}}}void lcd_lmove(){if(1==allow){if(loca > 0 && loca <= 5) {loca--;}}}void lcd_addtime()//调时间加{uint dat ;if(1==allow)switch(loca){case 0 :{dat=year;dat++;year=dat;delay(100);break;}case 1 :{dat=time[1];dat++;if(dat>12)dat=1;time[1]=dat;delay(100);break; }case 2 :{dat=time[2];dat++;if(dat>30)dat=1;time[2]=dat;delay(100);break; }case 3 :{dat=time[3];dat++;if(dat>24)dat=1;time[3]=dat;delay(100);break; }case 4 :{dat=time[4];dat++;if(dat>60)dat=1;time[4]=dat;delay(100);break; }case 5 :{dat=time[5];dat++;if(dat>60)dat=1;time[5]=dat;delay(100);break; }}}void lcd_detime()//调时间减{int dat ;if(1==allow)switch(loca){case 0 :{dat=year;dat--;if(dat<0)dat=2000;year=dat;delay(100);break;}case 1 :{dat=time[1];dat--;if(dat<0)dat=12;time[1]=dat;delay(100);break; }case 2 :{dat=time[2];dat--;if(dat<0)dat=30;time[2]=dat;delay(100);break; }case 3 :{dat=time[3];dat--;if(dat<0)dat=23;time[3]=dat;delay(100);break; }case 4 :{dat=time[4];dat--;if(dat<0)dat=59;time[4]=dat;delay(100);break; }case 5 :{dat=time[5];dat--;if(dat<0)dat=59;time[5]=dat;delay(100);break;}}}void function(){uchar key=key_scan();switch(key){case 5 : lcd_lmove();break;case 6 : lcd_rmove();break;case 7 : lcd_addtime();break;case 8 : lcd_detime();break;case 9 : lcd_wcmd(0x0f);allow=1;break; //显示光标case 10 : lcd_wcmd(0x0c);allow=0;break; //关闭光标}}bit year_tell() //判断是否闰年是1 否0{if((year%4 == 0 && year%100 !=0) || year%400 == 0) return 1;else return 0;}uint count1(uint year , uchar mon , uchar day)//以下count1到count3都是为了计算对应的星期{uint m;switch(mon){case 1 : m=366-day; break;case 2 : m=335-day; break;case 3 : m=306-day; break;case 4 : m=275-day; break;case 5 : m=245-day; break;case 6 : m=214-day; break;case 7 : m=184-day; break;case 8 : m=153-day; break;case 9 : m=122-day; break;case 10 : m=92-day; break;case 11 : m=61-day; break;case 12 : m=31-day; break;default : ;}if(!(year%4 == 0 && year%100 != 0 || year%400 == 0)){if(mon<=2){m=m-1;}}return(m);}uint count2(uint year , uchar mon , uchar day){uint m;if(year%4 == 0 && year%100 != 0 || year%400 == 0){m=366-count1(year , mon , day);}else{m=365-count1(year , mon , day);}return m;}uint count3(uint year1 , uint year2){uint m=0;uchar i;uint n=year2-year1;for(i=1;i<n;i++){if((year1+i)%4 == 0 && (year1+i)%100 != 0 || (year1+i)%400 == 0) {m+=366;}else{m+=365;}}return m;}uchar week_tell()//判断对应的星期{uchar w;w=(count1(1901,1,7)+count2(year,time[1],time[2])+count3(1901,year)+1)%7; if(w!=0)return w;else return 7;}void timecount()//时间计算{if(time[5]>=60) //sec{time[5]=0;time[4]++;}if(time[4]>=60)//min{time[4]=0;time[3]++;}if(time[3]>=24)//hour{time[3]=0;time[2]++; //day}switch(time[1]) //mon{case 1 : if(time[2]>=31){time[2]=0; time[1]++;}case 2 :if(1==year_tell()){if(time[2]>29){time[2]=0; time[1]++;}}else{if(time[2]>28){time[2]=0; time[1]++;}}case 3 : if(time[2]>=31){time[2]=0; time[1]++;}case 4 : if(time[2]>=30){time[2]=0; time[1]++;}case 5 : if(time[2]>=31){time[2]=0; time[1]++;}case 6 : if(time[2]>=30){time[2]=0; time[1]++;} case 7 : if(time[2]>=31){time[2]=0; time[1]++;} case 8 : if(time[2]>=31){time[2]=0; time[1]++;} case 9 : if(time[2]>=30){time[2]=0; time[1]++;} case 10 : if(time[2]>=31){time[2]=0; time[1]++;} case 11 : if(time[2]>=30){time[2]=0; time[1]++;} case 12 : if(time[2]>=31){time[2]=0; time[1]++;} }if(time[1]>12){time[1]=0;year++;}}/*void lcd_clear(){lcd_wcmd(0x01);_nop_();}*/void lcd_display(uchar p)//液晶显示{uchar i,j;uchar str_com[14];str_com[13]=year/1000;str_com[12]=(year/100)%10;str_com[11]=(year%100)/10;str_com[10]=year%10;str_com[9]=time[1]/10;str_com[8]=time[1]%10;str_com[7]=time[2]/10;str_com[6]=time[2]%10;str_com[5]=time[3]/10;str_com[4]=time[3]%10;str_com[3]=time[4]/10;str_com[2]=time[4]%10;str_com[1]=time[5]/10;str_com[0]=time[5]%10;if(0==p)//非设定状态{lcd_pos(0x07);for(i=0,j=0;i<8;i++,j++){if(2==i || 5==i){lcd_wdat(':');j--;}elselcd_wdat(str_com[j]+48);}lcd_pos(0x49);for(i=6,j=6;i<16;i++,j++){if(8==i || 11==i){lcd_wdat('-');j--;}elselcd_wdat(str_com[j]+48);}delay(1 );lcd_wcmd(0x06);lcd_pos(0x4c);switch(week_tell()){case 1 : lcd_wstr("Mon");break;case 2 : lcd_wstr("Tue");break;case 3 : lcd_wstr("Wen");break;case 4 : lcd_wstr("Thu");break;case 5 : lcd_wstr("Fri");break;case 6 : lcd_wstr("Sat");break;case 7 : lcd_wstr("Sun");break;}delay(1 );lcd_wcmd(0x04);}else if(1==p)//时间设定状态{lcd_pos(0x07);lcd_wdat(str_com[0]+48);lcd_wdat(str_com[1]+48);switch(loca) //下面是让光标定在选择位,以便光标稳定的闪烁{case 0 : lcd_pos(0x43);break; case 1 : lcd_pos(0x46);break; case 2 : lcd_pos(0x49);break; case 3 : lcd_pos(0x01);break; case 4 : lcd_pos(0x04);break; case 5 : lcd_pos(0x07);break; }}}void lcd_init()//液晶初始化{delay(15);lcd_wcmd(0x38);delay(5);lcd_wcmd(0x38);delay(5);lcd_wcmd(0x38);while(lcd_bz());lcd_wcmd(0x0e);while(lcd_bz());lcd_wcmd(0x01);}void init(){TMOD=0x11;TH0=(65536-T)/256;TL0=(65536-T)%256;TH1=T1;TL1=T1;EA=1;TR0=1;ET0=1;TR1=0;ET1=1;}main(){init();lcd_init();while(1){// delay(3);// lcd_clear();delay(1 );lcd_wcmd(0x04);time_addsec();timecount();function();lcd_display(1);cout++;if(cout>=50){cout=0;lcd_display(0);}}}//程序到此结束,估计看了有点晕,不过没关系,程序是没有错的,定时很准,经调试在几个小时之后也达到分秒不差,晶振是12M。

通过51单片机及lcd1602实现可记录十组的秒表功能

通过51单片机及lcd1602实现可记录十组的秒表功能
#include<reg51.h> //包含单片机寄存器的头文件
#include<stdlib.h> //包含随机函数rand()的定义文件
#include<intrins.h> //包含_nop_()函数定义的头文件
sbit RS=P2^6; //寄存器选择位,将RS位定义为P2.0引脚
***************************************************/
void WriteData(unsigned char y)
{
while(BusyTest()==1);
RS=1; //RS为高电平,RW为低电平时,可以写入数据
E=1; //E置高电平
_nop_();
_nop_();
_nop_();
_nop_(); //空操作四个机器周期,给硬件反应时间
E=0; //当E由高电平跳变成低电平时,液晶模块开始执行命令
}
/*****************************************************
返回值:result。result=1,忙碌;result=0,不忙
***************************************************/
unsigned char BusyTest(void)
{
bit result;
RS=0; //根据规定,RS为低电平,RW为高电平时,可以读状态
void WriteInstruction (unsigned char dictate)
{
while(BusyTest()==1); //如果忙就等待

1602lcd显示的秒表

1602lcd显示的秒表

目录1 概述 01.1 1602LCD研究的历史背景和意义 01.2 1602LCD研究的发展和现状 02 课题方案设计 02.1系统设计目的 02.2系统结构模块论证 (1)2.2.1 显示部分 (1)3 系统硬件设计 (1)3.1 总体设计 (1)3.2 单片机运行的最小系统 (2)3.2.1 电源电路 (2)3.2.2晶振电路 (2)3.2.3复位电路 (3)3.3 显示电路 (4)3.3.1引脚说明: (4)3.4 单片机STC89C52 (5)3.4.1主要特性 (5)3.4.2功能特性概述 (6)3.4.3主要引脚及芯片基本工作条件说明 (6)4 系统软件设计 (7)4.1 总流程图 (7)4.2 最小系统检测电路程序 (8)4.3 编程调试界面 (9)4.4 Proteus仿真结果 (9)5软硬件联调及调试结果 (10)5.1 实物图 (10)5.2 调试结果 (11)结束语 (12)参考文献 (12)附录2 1602LCD设计的秒表PCB图 (14)附录3 1602LCD设计的秒表Proteus仿真图 (15)附录4 1602LCD设计的秒表C语言程序清单 (15)附录5 基于单片机的1602LCD设计的秒表元器件目录表 (21)1 概述1.1 1602LCD研究的历史背景和意义LCD1602是16字乘以2行的字符型液晶模板。

其特点是:(1)位数多,可显示32位。

(2)显示内容丰富,可显示所有数字、字母、符号等192种ASCII码对应的字符。

(3)程序简单1.2 1602LCD研究的发展和现状液晶显示模块具有体积小、功耗低、显示内容丰富、超薄轻巧等优点,在袖珍式仪表和低功耗应用系统中得到广泛的应用。

目前字符型液晶显示模块已经是单片机应用设计中最常用的信息显示器件。

LCD1602液晶显示模块,它可以显示两行,每行16个字符,采用单+SV电源供电,外围电路配置简单,价格便宜,具有很高的性价比。

[整理]1602LCD显示秒表汇编

[整理]1602LCD显示秒表汇编

//***************************************************************************//; K2=P3.3 K4=P3.5;* 1602LCD显示秒表* ;* K2 --- 控制按键*;* 按一下计时,再按一下暂停计时*;*;* K4 --- 清零按键:* ;* 在任何状态下,按一下K4,均可清零。

* ;**;---------------------------------------;晶振11.0592M;定时器0,方式1;计时中断程序每隔10ms中断一次;---------------------------------------TLOW EQU 0CH ;定时器初值THIGH EQU 0DCHHOUR EQU 30HMIN EQU 31HSEC EQU 32HSEC0 EQU 33H ;10ms计数值KEY_D EQU 34H ;为键当前的端口状况KEY_S EQU 35H ;为键上次的端口状况X EQU 36H ;LCD 地址变量KEY_C EQU 37H ;键计数单元;K1 EQU P3.2K2 EQU P3.3;K3 EQU P3.4K4 EQU P3.5BEEP EQU P2.4RS EQU P3.5 ;LCD控制端口定义RW EQU P3.6EN EQU P3.7;----------------------------------------------------ORG 0000HJMP STARTORG 0BHJMP T0_INT;----------------------------------------------------START: MOV R3,#00HMOV SP,#60HCLR ENCALL SET_LCDCALL INIT ;初始化变量MOV KEY_S,#01HCALL INIT_TIMER ;初始化定时器; CALL MENU LOOP: CALL CONV ;时间计数处理CALL SKEYMOV KEY_S,KEY_DJZ XPMOV A, KEY_SJB ACC.0,XPCLR AMOV B,AINC R3MOV A,R3MOV B,#2DIV ABMOV A,BCALL BZJZ XPPSETB TR0 ;启动中断MOV DPTR,#MADJ ;显示执行信息CALL P_KEYSJMP XPXPP:CLR TR0MOV DPTR,#MADJ1CALL P_KEYXP: JB K4,LOOP ;判清零键是否按?MOV R3,#00HCALL BZJMP START;-----------------------------------------------------P_KEY: MOV A,#1 ;第一行显示CALL LCD_PRINTRET;-------------------------------------------------------SKEY: CLR A ;判是否有键按下子程序MOV KEY_D,AMOV C,K2RLC AORL KEY_D,AMOV A,KEY_DXRL A,KEY_S ;有键按下,A 中内容不为零RET;--------------------------------------------------------;LMESS1: DB " ",0 ;LCD 第一行显示消息;LMESS2: DB "TIME ",0 ;LCD 第二行显示消息;--------------------------------------------------------INIT: CLR A ;初始化控制变量MOV SEC0,AMOV SEC,AMOV MIN,AMOV HOUR,AMOV KEY_D,AMOV KEY_S,ASETB BEEPCLR TR0RET;------------------------------------------------------------INIT_TIMER: ;初始化定时器接口MOV TMOD,#01H ;设置定时器0 工作模式为模式1MOV IE, #82H ;启用定时器0 中断产生MOV TL0,#TLOWMOV TH0,#THIGHRET;-------------------------------------------------------------T0_INT:PUSH ACC ;定时器0计时中断程序MOV TL0,#TLOWMOV TH0,#THIGHINC SEC0MOV A,SEC0 ;10ms 计数值加1CJNE A,#100,TTMOV SEC0,#0INC SEC ;秒加1MOV A,SECCJNE A,#60,TTINC MIN ;分加1MOV SEC,#0MOV A,MINCJNE A,#60,TTINC HOUR ;时加1MOV MIN,#0MOV A,HOURCJNE A,#24,TTMOV SEC0,#0MOV SEC,#0 ;秒、分、时单元清0MOV MIN,#0MOV HOUR,#0TT: POP ACCRETI;-------------------------------------------------------; 在第二行显示数字;-------------------------------------------------------SHOW_DIG2: ;在LCD 的第二行显示数字MOV B,#10 ;设置被除数DIV AB ;结果A存商数,B存余数ADD A,#30H ;A为十位数,转换为字符PUSH B ;B放入堆栈暂存MOV B,X ;设置LCD 显示的位置CALL LCDP2 ;由LCD 显示出来POP B ;MOV A,B ;B为个位数ADD A,#30H ;转换为字符INC X ;LCD 显示位置加1MOV B,X ;设置LCD 显示的位置CALL LCDP2 ;由LCD 显示出来RET;-------------------------------------------;转换为ASCII 码并显示;-------------------------------------------CONV:MOV A,HOUR ;加载小时数据MOV X,#5 ;设置位置CALL SHOW_DIG2 ;显示数据INC X ;MOV A,#':' ;MOV B,X ;CALL LCDP2 ;MOV A,MIN ;加载分钟数据INC X ;设置位置CALL SHOW_DIG2 ;显示数据INC X ;MOV A,#':' ;MOV B,X ;CALL LCDP2 ;MOV A,SEC ;加载秒数数据INC X ;设置位置CALL SHOW_DIG2 ;显示数据INC X ;MOV A,#':' ;MOV B,X ;CALL LCDP2 ;MOV A,SEC0 ;加载秒数数据INC X ;设置位置CALL SHOW_DIG2RET;---------------------------------------------------------; LCD CONTROL;---------------------------------------------------------SET_LCD: ;对LCD 做初始化设置及测试CLR ENCALL INIT_LCD ;初始化LCDMOV R5,#10CALL DELAYMOV DPTR,#MMENU ;指针指到显示消息1MOV A,#1 ;显示在第一行CALL LCD_PRINTMOV DPTR,#SLF ;指针指到显示消息2MOV A,#2 ;显示在第二行CALL LCD_PRINTRET;----------------------------------------------------------INIT_LCD1: ;LCD 控制指令初始化MOV A,#38H ;双列显示,字形5*7点阵CALL WCOM ;call delay1MOV A,#0CH ;开显示,显示光标,光标不闪烁CALL WCOM ;call delay1MOV A,#01H ;清除LCD 显示屏CALL WCOM ;call delay1RET;----------------------------------------------------------ENABLE: ;写指令CLR RS ;RS=L,RW=L,E=高脉冲CLR RW ;D0-D7=指令码SETB ENACALL DELAY1CLR ENRET;----------------------------------------------------------LCD_PRINT: ;在LCD的第一行或第二行显示字符CJNE A,#1,LINE2 ;判断是否为第一行LINE1: MOV A,#80H ;设置LCD 的第一行地址CALL WCOM ;写入命令CALL CLR_LINE ;清除该行字符数据MOV A,#80H ;设置LCD 的第一行地址CALL WCOM ;写入命令JMP FILLLINE2: MOV A,#0C0H ;设置LCD 的第二行地址CALL WCOM ;写入命令CALL CLR_LINE ;清除该行字符数据MOV A,#0C0H ;设置LCD 的第二行地址CALL WCOMFILL: CLR A ;填入字符MOVC A,@A+DPTR ;由消息区取出字符CJNE A,#0,LC1 ;判断是否为结束码RETLC1: CALL WDATA ;写入数据INC DPTR ;指针加1JMP FILL ;继续填入字符RET;-------------------------------------------------------CLR_LINE: ;清除该行LCD 的字符MOV R0,#16CL1: MOV A,#' 'CALL WDA TADJNZ R0,CL1RET;-------------------------------------------------------DE: MOV R7,#250 ;延时500微秒DJNZ R7,$RET;-------------------------------------------------------EN1:CLR RWSETB EN ;短脉冲产生启用信号CALL DECLR ENCALL DERET;------------------------------------------------------INIT_LCD: ;8位I/O控制LCD 接口初始化MOV P1,#38H ;双列显示,字形5*7点阵call enablecall delay1MOV P1,#38H ;双列显示,字形5*7点阵call enablecall delay1MOV P1,#38H ;双列显示,字形5*7点阵call enablecall delay1CALL INIT_LCD1RET;-----------------------------------------------------WCOM: ;以8位控制方式将命令写至LCD MOV P1,A ;写入命令call enableRET;-----------------------------------------------------WDATA: ;以8位控制方式将数据写至LCD MOV P1,A ;写入数据SETB RS ;设置写入数据CALL EN1RET;-----------------------------------------------------;第二行显示字符;-----------------------------------------------------LCDP2: ;在LCD的第二行显示字符PUSH ACC ;MOV A,B ;设置显示地址ADD A,#0C0H ;设置LCD的第二行地址CALL WCOM ;写入命令POP ACC ;由堆栈取出ACALL WDA TA ;写入数据RET;----------------------------------------------------DELAY: ;延时10MSMOV R6,#50D1: MOV R7,#100DJNZ R7,$DJNZ R6,D1DJNZ R5,DELAYRET;-----------------------------------------------------DELAY1: ;延时5MSMOV R6,#25D2: MOV R7,#100DJNZ R7,$DJNZ R6,D2RET;-----------------------------------------------------BZ: ;蜂鸣器MOV R6,#100B1: CALL DEXCPL BEEPDJNZ R6,B1MOV R5,#10CALL DELAYRETDEX: MOV R7,#180DE1: NOPDJNZ R7,DE1RET;-------------------------------------------------MMENU: DB " SECOND-CLOCK 0 ",0slf: DB "TIME ",0 ;LCD 第二行显示消息MADJ: DB " BEGIN COUNT ",0MADJ1: DB " PAUST COUNT ",0END。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
2
10.2 硬件设计
图10-2 用LCD1602显示的秒表电路原理图
3
10.3 程序设计
开始 初始化 初始显示
按键1是否按下? N
Y
按键1次数加1
按键1次数等于1、3
按键1次数等于2、4
开定时器
关定时器
显示第1次(或第3次) 按下的提示信息
显示第2次(或第4次) 按下的提示信息
break
break
秒计数单元=60? N
分计数单元=60? N
时计数单元=24? N
中断返回
Y 秒计数器清零,分加1
Y 分计数器清零,时加1
Y 时计数器清零
图10-4 定时器中断程序
5
10.4 仿真与实验结果
图10-5 1602LCD显示的秒表Proteus仿真电路
6
10.4 仿真与实验结果
图10-6 多孔板实验结果
第10章用LCD1602显示的秒表设计
10.1 项目任务 10.2 硬件设计 10.3 程序设计 10.4 仿真与实验结果
1
ቤተ መጻሕፍቲ ባይዱ
10.1 项目任务
用STC89C52单片机与LCD1602液晶显示器设计并制作一个秒 表,实现秒表的计时、暂停与清零等基本功能,每秒自动加1, 至59秒后再回到00,如此循环。运用“开始”、“暂停”、 “复位”按键实现对秒表计时的控制。
