55水击现象汇总
水击现象资料
02
• 阻尼：流体在管道或设备中 的摩擦、碰撞等 • 惯性：流体在运动过程中具 有的保持原有速度的性质
水击现象的主要类型及其特点
水击波：当流 体中的压力波 以音速传播时， 称为水击波
01
• 特点：传播速度快，能量大， 易导致管道和设备损坏
蒸汽水击：当 蒸汽与液态水 混合时，由于 密度差异和速 来自差异而产生 的水击现象03
水击现象的预防与应对措施
设计阶段的预防措施与方法
合理设计：在设计阶段，充分考虑管道和设备的水 击承受能力，合理选择管径、壁厚等材料
• 管径：选择合适的管径，以减小流体 在管道中的流速，降低水击风险 • 壁厚：选择合适的壁厚，以提高管道 的强度和刚度，抵抗水击冲击力
缓冲装置：在管道和设备上设置缓冲装 置，以减小水击现象的影响
水击现象深度解析
01
水击现象的基本概念与原理
水击现象的定义及其成因
水击现象是指 在流体（如水） 中，由于流速 突变或压力突 变而导致的现
象
01
• 流速突变：如阀门突然关闭、 泵的启停等 • 压力突变：如流体在不同高 度的压力变化
成因：水击现 象主要是由于 流体在管道或 设备中受到阻 尼和惯性作用
04
水击现象的研究进展与展望
水击现象的研究现状及分析方法
• 研究现状：水击现象的研究已取得一定的成果，但仍存在一些问题和挑战 • 理论研究：水击现象的理论研究已取得一定的进展，但仍有待进一步完善 • 实验研究：水击现象的实验研究相对较少，需要进一步开展
• 分析方法：水击现象的分析方法主要有数值模拟、实验研究和现场监测等 • 数值模拟：通过建立数学模型，对水击现象进行模拟分析，预测水击现象的发生和发展 • 实验研究：通过实验装置，对水击现象进行实验研究，验证理论分析和数值模拟的结果 • 现场监测：通过对管道和设备的现场监测，收集实际运行数据，为水击现象的研究和分析提供依据

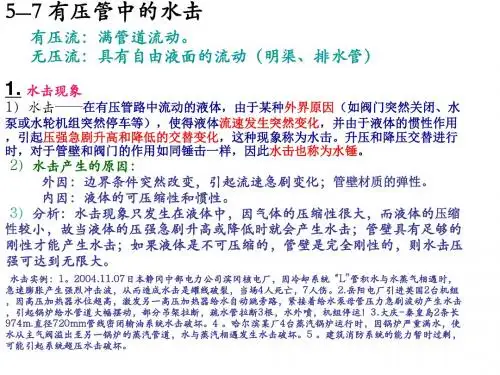

流体力学5-7
（2） 在水泵的压水管路上设置缓慢关闭的逆止阀，如油阻尼逆止阀。 作用：延缓关阀时间，避免直接水击。 （3） 安装消除水击的设备，如水击消除阀、减压阀。 作用：过载保护。 （4） 限制管中的流速，减小管道长度，增加管道弹性等。
小结
1 本章采用恒定流三大方程以及能量损失公式，研究孔口、管 嘴、管路出流的规律。 孔口出流按出流的下游条件，分为自由与淹没出流。薄壁小孔 自由出流与淹没出流的流量计算公式基本相同：
阀门处 - v0 0, p0 p0 p, 当t
3l 时，全管 v 0, p p0 p c
（4）常压波由管路进口向阀门传播阶段：进口压强比水池低，水向下游流动
l 0 v0 , p0 p p0 .当t 4 时，全管p p0 , v v0 , 与水击前一样。 c 由于水的惯性，水以 v0流动，在阀门处受阻， p0 p0 p, 如此重复。
（2）常压波由管路进口向阀门传播阶段： l/c < t < 2l/c
t ，全管p p0 , v v0 . l H l , 进口p0 p, 而水箱p0 , 在p作用下，v v0当t 2 时 c g c
（3）减压波由阀门向管路进口传播阶段：2l/c < t < 3l/c
pa p1 v12 l1 v12 zs hw01 hv (1 fv b ) 5.51m g 2g d1 2g
仍以水池水面为基准面0－0，对0－0与水塔水面2－2列能量方程：
0 0 0 H t H g 0 0 hw02
Qv1 Qv 2 Qv3 , hl13 hl hl 2 hl 3 , S S1 S2 S3.
并联
水击的名词解释
水击的名词解释水击是指在液体管道中由于突然关闭阀门、快速关泵或其他原因引起的水流的冲击现象。
水击通常伴随着巨大的压力波、噪声以及可能的管道破裂或设备损坏。
这一现象不仅常见于日常生活中的供水系统和给水排水工程，也在许多工业领域中发生。
水击的发生原因可以从物理和工程角度来解释。
当液体管道中的流动状态发生突变时，液体的动能会突然丧失，产生超压现象，导致水击发生。
水击的原因包括管道突然关闭、泵的快速关停、闸阀闸板突然关闭、水流速度突变等。
水击现象并非仅仅是水管爆裂或水龙头噪声大的表面问题。
它也可能给管道系统带来许多隐藏的问题，如管道的振动和应力集中，设备的磨损和损坏等。
特别是对柔性管道而言，由于其较低的刚度，更容易受到水击的影响，因此在工程设计和运行中需要特别注意。
在日常生活中，我们常常会遇到水击现象。
当我们在家中使用水龙头，突然关闭水流，就会听到明显的噪音，这就是由于水击效应导致的。
同样，在供水系统中，当阀门关闭速度过快时，也会产生水击现象。
这不仅会给管道系统带来噪声问题，还可能对管道和水泵等设备造成损坏。
工程领域中，水击问题更加复杂且严重。
例如，在一座大型水电站中，当发电机组突然停机，液压系统急速关闭时，就会产生严重的水击现象。
这不仅可能损坏供水系统中的各种设备，还可能对整个水电站的运行安全造成威胁。
为了解决水击问题，工程师们采取了一系列的措施。
其中包括增加管道的刚度和强度，安装减压泄水装置，调整闸阀关闭速度，使用液压缓冲器等。
这些方法可以减缓或消除水击现象，并保护管道系统和设备的安全运行。
此外，研究水击现象对于改进水力学理论和工程实践也具有重要意义。
通过深入研究水击的发生机理和规律，可以优化管道系统的设计和运行方案，提高水力设备的工作效率，减少能源消耗和环境污染。
总之，水击是一种由于液体流动突变引起的冲击现象，它在日常生活和工程实践中都非常常见。
水击不仅会产生噪声和管道破裂等问题，还可能对工程设备带来隐藏的损害。
管道的水击现象及其防护
管道的水击现象及其防护 Final revision by standardization team on December 10, 2020.管道的水击现象及其防护摘要：水击是指压力瞬变过程，是管路中不稳定流所引起的一种特殊重要现象。
本文介绍了水击现象的定义、理论、形式和形成原因。
概述了水击现象的危害并论述了管道水击的防护措施。
关键词：管道水击现象危害防护措施1 水击现象在日常生活中,我们碰到的水流不稳定现象很多。
当我们快速关闭水龙头或关闭闸阀和水轮机导水叶时,在关闭过程中,随着阀门开度的减少,管道中的流速也逐渐减小,由于水流的动量快速变化,在闸阀的上游部分将产生压力升高;而在下游部分(如在尾水管中)产生压力降低。
当开启阀门或水轮机导水叶时,管道中的流速逐渐增大,在导叶上游部分产生压力降低,而在其下游部分(如在尾水管中)产生压力升高。
特别是在水电站或水泵站的有压引水系统中,通常用导叶或阀门调节流量,以达到适应水电站出力变化或水泵站供水量变化的生产要求。
这种调节往往是快速的,因此必然引起有压引水管道中的流速发生急剧变化,伴随着将产生管道中液体内部压强迅速交替升降的水力现象。
这种交替升降的压强作用在管道、阀门或其他管道元器件上好像锤击一样,故称这种有压非恒定流为水击现象,简称水击。
交替升降的压强称为水击压强[1]。
水击现象的定义水击是指压力瞬变过程，是管路中不稳定流所引起的一种特殊重要现象。
当由于某种原因引起管路中流速突然变化时，例如开关阀门过快、突然断电停泵，都会引起管内压力突然变化，造成水击。
当急剧变化的压力波波前通过管路时，产生一种声音，犹如用锤子敲击管路时发出的噪音，故水击亦称水锤[2]。
水击理论弹性水击理论考虑液体的压缩性和管材的弹性,在管道各个截面上液体的流速是位置与时间的函数,V=f(x,t)。
弹性水击理论适用于长距离和液体流速较大的管道,实践证明,这个理论与实际情况相符。
刚性水击理论忽略液体的压缩性与管材的弹性,把管道内的液体视为一条整体的“刚性水柱”,在管道各个截面上的液体流速只是时间的函数,而与位置无关,V一f(t)。
水击现象演示

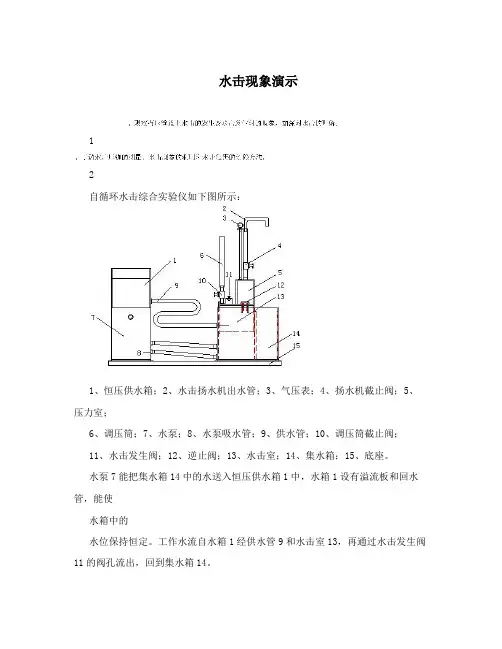

水击现象演示12自循环水击综合实验仪如下图所示：1、恒压供水箱；2、水击扬水机出水管；3、气压表；4、扬水机截止阀；5、压力室；6、调压筒；7、水泵；8、水泵吸水管；9、供水管；10、调压筒截止阀；11、水击发生阀；12、逆止阀；13、水击室；14、集水箱；15、底座。
水泵7能把集水箱14中的水送入恒压供水箱1中，水箱1设有溢流板和回水管，能使水箱中的水位保持恒定。
工作水流自水箱1经供水管9和水击室13，再通过水击发生阀11的阀孔流出，回到集水箱14。
实验时，先全关阀10和4，触发起动阀11。
当水流通过阀11时，水的冲击力使阀11向上运动而瞬时关闭截止水流，因而在供水管9的末端首先产生最大的水击升压，并使水击室13同时达到这一水击压强。
水击升压以水击波的形式迅速沿着压力管道向上游传播，到达进口以后，由进口反射回来一个减压波，使管9末端和水击室13内发生负的水击压强。
通过阀11和12的操作过程观察到水击波的来回传播变化现象，即阀11关闭，产生水击升压，使逆止阀12克服压力室5的压力而瞬时开启，水也随即注入压力室内，并可看到气压表3随着产生压力搏动。
然后，在进口传来的负水击作用下，水击室13的压强低于压力室5，使逆止阀12关闭，同时水击阀11在负水击和阀体自重的共同作用下，向下运动而自动开启。
这一动作既观察到水击波的传播变化现象，又能使本实验仪保持往复的自动工作状态，即阀11开启，水自阀孔流出，又回到这一动作的初始状态，这样周而复始，阀11不断地启闭，水击现象也就不断地重复发生。
通过逆止阀12、压力室5和气压表3组成水击压强的定量观察装置，随水击的每次升降压，通过逆止阀12都向压力室5注入一定的水流，而压力室5是密闭的，这样就可从与压力室5相连的气压表3上测量压力室5空腔中的压强，如是逆止阀12不开启时的压强就是产生的最大水击压强值。
水击的利用是由图中1、9、11、12、13、5、4、2等组成的水击扬水机来演示的。
水击现象及其预防【通用】.pptx
最新.
16
如果泵站装备调速输油泵机组，在调节阀节流与关闭一 台泵两种动作之间，尚可增加调速泵机组降速运转动作。 上述上、下游泵站调节阀的节流幅度，根据水击分析结果 确定。当各泵站采取的动作已达到水击分析结果所定压力 与流量要求时，即不再继续执行下一步保护动作。
3. 泄放保护 泄放保护是在管道的一定地点安装专用的泄放阀，当
水击保护方法有管道增强保护、超前保护与泄放保护三 种。
1．管道增强保护 当管道各处的设计强度能承受无任何保护措施条件下水 击所产生的最高压力时，则不必为管道采取保护措施。小 口径管道的强度往往具有相当裕量，能够承受水击的最高 压力。
最新.
15
2．超前保护
超前保护是在产生水击时，由管道控制中心迅速向上、
最新.
1
最新.
2
最新.
3
最新.
4
最新.
5
最新.
6
最新.
7
最新.
8
最新.
9
最新.
10
最新.
11
最新.
12
最新.
13
最新.
14
水击保护方法 水击保护的目的是由事先的预防措施使水击的压力波动 不超过管子与设备的设计强度，不发生管道内出现负压与 液体断流情况。保护方法按照管道的条件选择，采用的设 施根据水击分析的数据确定。
出现水击高压波时，通过阀门从管道中泄放出一定数量的 液体，而削弱高压波，防止水击造成危害。
泄放阀设置在可能产生高压波的地点，即首站和中 间泵站的出站端、中间泵站和末站的入口端。
最新.
17
下游泵站发出指令，上、下游泵站立即采取相应保护动 作，产生一个与传来得水击压力波相反的扰动，两波相 遇后，抵消部分水击压力波，以避免对管道造成危害。 超前保护是建立在管道高度自动化基础之上的一项自动 保护措施。
5.5 水击现象
五、水击压强计算
控制体轴向合外力： ( p ph ) A pA ph A
控制体内流体轴向动量变化： m(v2 v1 ) Ac(dt)v 有动量方程：
ph A
Ac (dt )v
dt
Acv
得水击压强： ph cv
六、消除水击的措施
① ②
2．压缩恢复过程 压缩过程结束后，管道中压力比容器中压力高了 ph。在压力差ph的作用下，管道中的液体将以速 度 v 由管道流回容器内，如图（ b ）所示。与此 同时，这层液体的压力由p+ph恢复到正常的压力 p，管壁的膨胀也得到恢复，这种恢复以水击波 的传播速度 c 向管道末端 N-N 传播。从阀门关闭 时间算起，经过时间 t 2L / c 后，由 M-M 传播 到N-N断面，使整个管道都恢复到正常数值。该 过程是一个增速减压的压缩恢复过程。
④
3．膨胀过程(惯性作用) 压缩恢复过程结束后，液体并不能停止流动，在 惯性的作用下，液体还将以速度v 继续向容器内 流动，阀门N-N处液体首先减少，使其压力由p降 低到p-ph。因而液体密度减小，体积膨胀，管壁 相应收缩，同时液体的流动速度也降为零。这一 膨胀仍以水击波速度c向M-M断面传播,如图 （c） 所示。从阀门关闭时间算起，经过时间 t 3L / c 后， 使管道中的液体都处于膨胀状态，压力比正常情 况下的压力降低了ph。此过程为减速减压的膨胀 过程。
尽可能的延长阀门的启闭时间，缩短管道长度。
减小流速。（一般液压系统中最大流速限制在 5～7m/s 左右,给水管网中3m/s）。 采用过载保护，在可能产生水击的管道中装设安全阀、 调压塔、溢流阀和蓄能器等以缓冲水击压力。
③
增加管道弹性，例如液压系统中，铜管和铝管就比钢 管有更好的防水击性能，或采用弹性较大的软管，如橡胶 或尼龙管吸收冲击能量，则可更明显地减轻水击。
水击
1 水击及其危害水击是压力管道中一种重要的非恒定流。
当压力管道中的流速因外界原因而发生急剧变化时，引起液体内部压强迅速交替升降的现象，这种交替升降的压强作用在管壁、阀门或其他管路元件上好像锤击一样，称为水击。
水击引发的压强的升高或降低，有时会达到很大的数值，处理不当将导致管道系统发生强烈的震动，引起管道严重变形甚至爆裂。
因此，在压力管道引水系统的设计中，必须进行水击压力计算，并研究防止和削弱水击作用的措施。
2 水击压力防护措施为确保管道安全运行，除在设计中慎重考虑外，更应加强管理，制定和遵守严格操作规程。
水击压力计算公式表明：影响水击压力的主要因素有阀门起闭时间、管道长度和管内流速，因此，可针对以上因素在管道工程设计和运行管理中采取以下措施来避免和减小水击危害。
（1）操作运行中应缓慢启闭闸门以延长闸门启闭时间，从而避免产生直接水击并可降低间接水击压力。
（2）由于水击压力与管内流速成正比，因此在设计中应控制管内流速不超过最大流速限制范围。
但有时管道中的流量是一定的，管径一般由动能经济计算确定，减小流速意味着加大管径。
用减小流速的办法降低水击压强，往往是不经济的，一般并不采用。
但在一定的条件下，例如适当的加大管径可以免设调压井时，采用这一措施可能是合理的。
（3）由于水击压力与管道长度成正比，因此在设计中可隔一定距离设置具有自由水面的调压井或安装安全阀和进排气阀，以缩短管道计算长度并消减水击压力。
减压阀适用于引水管道较长和不担任调频任务的中小型水电站是比较经济的。
但由于减压阀在电站机组增加负荷时不起作用，不能改善电站运行的稳定性，电站在变动小负荷（机组额定出力15％以下）时减压阀不动作，因而恶化了机组的速动性，这种一般采用调压井减小水击压强。
水击压头H=a•△V/g= a•(V0－V)/g其中：V0－水击前的流速，米/秒V－水击后的流速，米/秒g－重力加速度，米/秒2a－水击波传播速度，米/秒，与管径、壁厚、管道材质、管道弹性模量、介质密度、介质的体积弹性系数、管道的固定情况有关可见，对输送某种介质的某条管道，水击压头的大小与水击时管道流速的变化量成正比（注意流速应有方向性，假设某方向为正，即反方向应为负）第四节输油管道中的水击一、水击产生的原因及其危害水击现象，是指在压力管路中，由于某种原因而引起流速变化时，引起的管内压力的突然变化。
水击现象
原因：1）送汽前未进行暖管和疏水；2）送汽时主汽阀开得过快、过大；3）锅炉负荷增加过急或发生满水，汽水共腾等事故，蒸汽大量带水处理方法：1）开启管道上的疏水阀，进行疏水；2）锅炉水位不要过高，维持正常水位；3）加强水处理工作，保证给水和锅水质量，避免发生汽水共腾以下几种情况蒸汽管道水击现象比较普遍：（1）蒸汽管道由冷态备用状态投入运行，因进汽阀门开启过快或过大致使管道暖管不足；或是管道疏水未开启及疏水管堵塞时，管道比较容易发生水击。
（2）汽轮机或锅炉负荷增加速度过快，或是锅炉汽包发生满水、汽水共腾等事故，使蒸汽带水进入管道。
（3）运行的蒸汽管道停运后相应疏水没有及时开启或开度不足，在相关联的进汽阀门未关闭严密情况下，漏入停运管道内的蒸汽逐渐冷却为水并积聚在管道中，在一定时间后，管道将发生水击。
蒸汽管道发生上列水击现象时，主要的征象一是管道系统发生振动，管道本体、支（吊）架及管道穿墙处均有振动，水击越强烈振动也越强烈；二是管道内发出刺耳的声响，但不同情况下的水击时发出的声响各有特点，如投运时暖管或疏水不足的管道多阶段性地发出“咚咚”的声响；而蒸汽带水进入管道则多发出类似空袭警报声的连续啸叫声；停运后的蒸汽管道如前述发生水击时多阶段性的发出如金属敲击般的尖锐声响。
第三种征象是蒸汽带水进入管道时，在管道的法兰结合处易发生冒汽现象，水击严重时，法兰垫被冲坏致使大量漏汽。
蒸汽管道水击的防范与处理发生过多次水冲击的管道，常出现支吊架松脱焊口泄漏等故障，因此，在热力管道设计规程中明确规定，对于不经常流通的管道死端，以及管段的低位点，均应考虑设置疏水阀、疏水管。
虽然从管道的设计安装时就充分考虑防范发生管道水击的可能，但实际运行中，因种种原因仍比较容易遇到前述的各种水击现象，所以在实际遇到时应采取相应的处理处理方法及防范措施：（1）在管道投运时发生水击，可关小或关闭进汽阀以控制适当的暖管速度，并及时开启蒸汽管道疏水阀，若疏水管堵塞，手摸裸露处不烫手，则反复敲打，必要时更换。
5.5 水击现象概述
三、应用
水锤泵（又称水锤扬水机）就是利用水击压力变化反复工作的，
且不需要任何其它动力设备。
四、水击的传播过程
长度为 L的管道，上游M点连接水池，下游N点装有 闸门，水击前管道内的流动速度为v。 1．压缩过程 阀门突然关闭，首先在 N-N断面上液体停止了流动， 同时压力升高ph。然后相邻的另一层液体也停止了 流动，压力也相应升高ph。这种压力升高以水击波 的传播速度c由阀门N处一直向管道进口 M传播。经 时间 t L / c 传到管道进口，这时整个管道中压力 都升高到p+ph。液体受到压缩，密度增高，管壁膨 胀，这是一个减速增压的压缩过程。
4．膨胀恢复过程 膨胀过程结束后，由于容器内的压力高于管道内 的压力，在压差的作用下，液体以速度v 流向管 内,最先使管道进口M处的压力恢复到正常情况。 然后压力的恢复由 M断面以水击波的传播速度c 向N断面传播。从关闭阀门时算起，经过时 间 t 4 L / c ，完成了增速增压的膨胀恢复过程， 使整个管道中液体的压力、密度都恢复到了正常 值，完成了一个周期的水击变化过程。 由于流体的惯性作用，管中流体仍以速度v向下 流动，但阀门关闭，流体被阻止，于是又重复刚 才的过程。
水击简介 一、水击现象
当液体在压力管道中流动时，由于某种外界原 因（如阀门的突然开启或关闭，或者水泵的突然 停车或启动，以及其它一些特殊情况）液体流动 速度突然改变，引起管道中压力产生反复的、急 剧的变，这种现象称为水击（或水锤）。
二、危害
①水击现象发生后，引起压力升高的数值，可能达
到正常压力的几十倍甚至几百倍，而且增压和减 压交替频率很快，反复的冲击会使金属表面损坏， 打出许多麻点，轻者增大了流动阻力，重者损坏 管道及设备，使其产生变形，严重时会造成管道 的破裂。 ②压力的反复变化会使管壁及设备受到反复的冲击， 发出强烈的振动和噪音，尤如管道受到锤击一样， 故又称为水锤。
管线中水击现象的成因及设计预防措施
管线中水击现象的成因及设计预防措施随着科学技术的发展，特别是计算机技术的广泛运用，配管设计已逐渐发展成为独立的工程设计专业。
在石油化工企业的新建、扩建、改建工程中，管道的设计与安装，已经成为整个工艺设计工作的重要组成部分。
在配管设计中，通过管道应力的分析计算，可以检查管道在设计条件下是否具有足够的柔性，保证管道的安全运行。
但是，从配管模拟设计过程以及装置现场反馈信息中发现，石油化工装置运行中，尤其在装置的试车阶段，管线的振动问题仍有发生。
致使管线振动的原因很多，水击是其中比较常见的原因之一。
因此，防止管道水击现象的发生是配管设计中不可忽视的重要因素。
本文就水击现象的成因、设计预防措施进行初步的探讨，供配管设计人员参考。
1 水击现象的成因及危害1．1 水击现象的基本概念水击是管道瞬变流动中的一种压力波，它的产生是由于管道中某一截面的流速发生改变，这种改变可能是正常的流量调节，或因事故而使管道堵塞，从而使该处压力产生突然的跃升或下降，并以波的形式，以波速a向整个系统传播，这种现象称为水击。
根据水击发生的程度可以简单地分为一般性水击和破坏性水击。
1．2 水击现象的成因在实际生产中，能够引起管道系统流速变化而导致水击的因素很多，如：（1）阀门的正常开、关或调节，事故的开、关和损坏堵塞；（2）泵的启动和停运；（3）蒸汽管道在暖管过程中出现凝结水。
从理论上讲，石油化工装置在设备切换——阀门关闭时，当阀门的开度逐渐减小时，管道中流体介质的流速也逐渐减小，由于介质的惯性作用，在阀门的上游部分产生压力升高，而在其下游部分产生压力降低；反之，当阀门的开度逐渐增大时，管道中流体介质的流速逐渐增大，在阀门的上游部分产生压力降低，而在其下游部分产生压力升高，产生介质的不稳定流动——“水击”。
同样，由于操作压力和温度的波动等原因造成介质体积的膨胀和收缩，也会导致水击现象的发生。
当此压力、温度波动超过一定范围，或在事故状态、装置开停车状态需要快速关启阀门时，管内的液相介质部分汽化或气相介质部分液化，管内产生局部气、液两相流，从而有可能发生严重的不稳定状态，导致“破坏性水击”。
管道的水击现象及其防护
管道的水击现象及其防护公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]管道的水击现象及其防护摘要：水击是指压力瞬变过程，是管路中不稳定流所引起的一种特殊重要现象。
本文介绍了水击现象的定义、理论、形式和形成原因。
概述了水击现象的危害并论述了管道水击的防护措施。
关键词：管道水击现象危害防护措施1 水击现象在日常生活中,我们碰到的水流不稳定现象很多。
当我们快速关闭水龙头或关闭闸阀和水轮机导水叶时,在关闭过程中,随着阀门开度的减少,管道中的流速也逐渐减小,由于水流的动量快速变化,在闸阀的上游部分将产生压力升高;而在下游部分(如在尾水管中)产生压力降低。
当开启阀门或水轮机导水叶时,管道中的流速逐渐增大,在导叶上游部分产生压力降低,而在其下游部分(如在尾水管中)产生压力升高。
特别是在水电站或水泵站的有压引水系统中,通常用导叶或阀门调节流量,以达到适应水电站出力变化或水泵站供水量变化的生产要求。
这种调节往往是快速的,因此必然引起有压引水管道中的流速发生急剧变化,伴随着将产生管道中液体内部压强迅速交替升降的水力现象。
这种交替升降的压强作用在管道、阀门或其他管道元器件上好像锤击一样,故称这种有压非恒定流为水击现象,简称水击。
交替升降的压强称为水击压强[1]。
水击现象的定义水击是指压力瞬变过程，是管路中不稳定流所引起的一种特殊重要现象。
当由于某种原因引起管路中流速突然变化时，例如开关阀门过快、突然断电停泵，都会引起管内压力突然变化，造成水击。
当急剧变化的压力波波前通过管路时，产生一种声音，犹如用锤子敲击管路时发出的噪音，故水击亦称水锤[2]。
水击理论弹性水击理论考虑液体的压缩性和管材的弹性,在管道各个截面上液体的流速是位置与时间的函数,V=f(x,t)。
弹性水击理论适用于长距离和液体流速较大的管道,实践证明,这个理论与实际情况相符。
刚性水击理论忽略液体的压缩性与管材的弹性,把管道内的液体视为一条整体的“刚性水柱”,在管道各个截面上的液体流速只是时间的函数,而与位置无关,V一f(t)。
水击现象演示
水击现象演示.史浴JI淫U上木k的;创"痞门片：二13%執HI岸対•灯昭E泳1、恒压供水箱；2、水击扬水机出水管；3、气压表；4、扬水机截止阀;压力室;6调压筒；7、水泵；8、水泵吸水管；9、供水管；10、调压筒截止阀;11、水击发生阀；12、逆止阀；13、水击室；14、集水箱；15、底座。
水泵7能把集水箱14中的水送入恒压供水箱1中，水箱1设有溢流板和回水管，能使水箱中的水位保持恒定。
工作水流自水箱1经供水管9和水击室13,再通过水击发生阀11的阀孔流出，回到集水箱14。
5、自循环水击综合实验仪如下图所示:实验时，先全关阀10 和4，触发起动阀11。
当水流通过阀11 时，水的冲击力使阀11 向上运动而瞬时关闭截止水流，因而在供水管9 的末端首先产生最大的水击升压，并使水击室13 同时达到这一水击压强。
水击升压以水击波的形式迅速沿着压力管道向上游传播，到达进口以后，由进口反射回来一个减压波，使管9 末端和水击室13 内发生负的水击压强。
通过阀11和12的操作过程观察到水击波的来回传播变化现象，即阀11关闭，产生水击升压，使逆止阀12克服压力室 5 的压力而瞬时开启，水也随即注入压力室内，并可看到气压表 3 随着产生压力搏动。
然后，在进口传来的负水击作用下，水击室13 的压强低于压力室5，使逆止阀12关闭，同时水击阀11 在负水击和阀体自重的共同作用下，向下运动而自动开启。
这一动作既观察到水击波的传播变化现象，又能使本实验仪保持往复的自动工作状态，即阀11开启，水自阀孔流出，又回到这一动作的初始状态，这样周而复始，阀11 不断地启闭，水击现象也就不断地重复发生。
通过逆止阀12、压力室 5 和气压表 3 组成水击压强的定量观察装置，随水击的每次升降压，通过逆止阀12 都向压力室 5 注入一定的水流，而压力室 5 是密闭的，这样就可从与压力室 5 相连的气压表 3 上测量压力室 5 空腔中的压强，如是逆止阀12 不开启时的压强就是产生的最大水击压强值。
水击
在管壁材料强度允许的条件下，应当选用直径较大， 管壁较薄的水管。
水击波传播的速度
根据质量守恒原理可推导出水击波的传播速度
c
c0
(1 D K )
E
c：0 声波在水中的传播速度 c0 1435m/s
K——液体的弹性系数 E、D、δ——管壁材料的弹性模量、管径、管壁厚度
2、减压顺波
H
c H
B
v0
v=0 A
L
阶段 时段
速度 变化
流速方向
压强变化
水击波 传播方向
运动状态
液体状态
(b) L/c<t<2L/c 0 → -v0 阀门→水库 恢复原状 水库→阀门 减速减压 恢复原状
h0
B
v0
A
L
时刻
全管速度
全管压强 水头
水击波 到达
t=2L/c
v= -v0
H
A点
液体状态
v= v0
h0
A点
复原
状
态
阶段 时段
速度 变化
流速方向
压强变化
水击波 传播方向
运动状态 液体状态
(a) 0<t<L/c v0→0 水库→阀门 增高p 阀门→水库 减速增压 压缩 (b) L/c<t<2L/c 0 → -v0 阀门→水库 恢复原状 水库→阀门 减速减压 恢复原状 (c) 2L/c<t<3L/c -v0→0 阀门→水库 减低p 阀门→水库 增速减压 膨胀
若关闭阀门所经历的总时间为Ts，则可将它分成n 个时段△t1， △t2 ，…… △tn ， Ts =∑△t1 ，
汽轮机水击的现象
汽轮机水击的现象在汽轮机运行的过程中，水击是一种常见的现象。
水击指的是在汽轮机中，由于水分进入到了高温高压的汽轮机中，与旋转的叶片发生剧烈的碰撞，造成机械振动和噪音的现象。
水击通常发生在汽轮机的凝汽器或凝汽器的排水系统中。
凝汽器是汽轮机的重要组成部分，其主要作用是将汽轮机排出的蒸汽冷凝成水，并回收利用。
然而，在凝汽器中，由于环境的原因，常常会有水分进入到凝汽器中。
当水分进入到凝汽器的排水系统中时，由于系统内部的压力和温度的变化，水分可能会发生相变，从液态变为气态。
当水分变为气态时，其体积会急剧膨胀，产生巨大的冲击力。
这种冲击力会使得水分与凝汽器中的叶片发生碰撞，从而产生机械振动和噪音。
水击对汽轮机的运行是有害的。
首先，水击会导致汽轮机的叶片受到损坏。
叶片是汽轮机中起到转动作用的关键部件，一旦受到损坏，就会影响到汽轮机的运行效率和安全性。
其次，水击还会引起汽轮机的振动和噪音。
振动会导致汽轮机的各个部件受到额外的力的作用，加速其疲劳破坏；噪音则会影响到周围环境和人员的安全和健康。
为了避免水击的发生，汽轮机的凝汽器和排水系统需要进行严格的设计和维护。
首先，凝汽器的排水系统需要保持畅通，避免水分堆积和积聚。
其次，凝汽器的排水系统需要设置合理的阀门和排水装置，以控制水分的流动和排出。
此外，还可以使用一些技术手段来减少水击的发生，如设置冲击吸收器和减震装置等。
水击是汽轮机运行中常见的问题，它会对汽轮机的运行效率和安全性造成不利影响。
为了避免水击的发生，需要对凝汽器和排水系统进行合理设计和维护，并采取相应的技术手段来减少水击的发生。
只有这样，才能确保汽轮机的正常运行和长久稳定的运行。
