水击现象演示参考资料

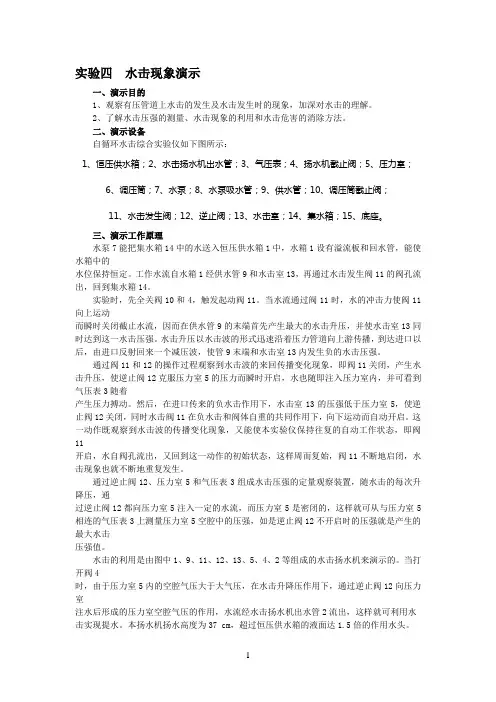

实验四水击现象演示一、演示目的12二、演示设备自循环水击综合实验仪如下图所示：1、恒压供水箱；2、水击扬水机出水管；3、气压表；4、扬水机截止阀；5、压力室；6、调压筒；7、水泵；8、水泵吸水管；9、供水管；10、调压筒截止阀；11、水击发生阀；12、逆止阀；13、水击室；14、集水箱；15、底座。
三、演示工作原理水泵7能把集水箱14中的水送入恒压供水箱1中，水箱1设有溢流板和回水管，能使水箱中的水位保持恒定。
工作水流自水箱1经供水管9和水击室13，再通过水击发生阀11的阀孔流出，回到集水箱14。
实验时，先全关阀10和4，触发起动阀11。
当水流通过阀11时，水的冲击力使阀11向上运动而瞬时关闭截止水流，因而在供水管9的末端首先产生最大的水击升压，并使水击室13同时达到这一水击压强。
水击升压以水击波的形式迅速沿着压力管道向上游传播，到达进口以后，由进口反射回来一个减压波，使管9末端和水击室13内发生负的水击压强。
通过阀11和12的操作过程观察到水击波的来回传播变化现象，即阀11关闭，产生水击升压，使逆止阀12克服压力室5的压力而瞬时开启，水也随即注入压力室内，并可看到气压表3随着产生压力搏动。
然后，在进口传来的负水击作用下，水击室13的压强低于压力室5，使逆止阀12关闭，同时水击阀11在负水击和阀体自重的共同作用下，向下运动而自动开启。
这一动作既观察到水击波的传播变化现象，又能使本实验仪保持往复的自动工作状态，即阀11开启，水自阀孔流出，又回到这一动作的初始状态，这样周而复始，阀11不断地启闭，水击现象也就不断地重复发生。
通过逆止阀12、压力室5和气压表3组成水击压强的定量观察装置，随水击的每次升降压，通过逆止阀12都向压力室5注入一定的水流，而压力室5是密闭的，这样就可从与压力室5相连的气压表3上测量压力室5空腔中的压强，如是逆止阀12不开启时的压强就是产生的最大水击压强值。
水击的利用是由图中1、9、11、12、13、5、4、2等组成的水击扬水机来演示的。
泵站水击水锤及其防护
2、产生的原因
➢启泵、停泵尤其是在迅速操作阀门使水流速度剧变的情况下。 ➢事故停泵
突然停泵的原因： 1、由于电力系统或电气设备突然发生故障，人为误操作等致使电力
供应突然中断； 2、雨天雷电引起突然断电； 3、水泵机组突然发生机械故障，而使电机过载。由于保护装置的作
用而将电机电源切断；停电。
四、 停泵水击的危害及预防措施
3、停泵水击的预防措施
对于扬程较低的小型泵站可取消逆止阀； 延长阀门的启闭时间，如离心泵在关闭阀门的状态下启动（或停
止），然后逐渐开启（或关闭）出水阀门； 在管路设水锤消除器或安全阀，当产生水击，压力升高时将部分
水放出； 在管路上安装空气室，当阀门关闭时，部分水进入空气室起缓
作用，以减少水击的危害； 在逆止阀两端安装连通管，当突然断电后水倒流时，逆止阀关
闭，从旁路管泄回部分水流，以减弱水击的增压； 采用缓闭式逆止阀，以延长闭阀时间，防止水击。
四、 停泵水击的危害及预防措施
1、水泵出口处有止回阀的情况
管路中的水倒流到一定程度时，止回阀很快关闭，引起压力上升。 （停泵水锤的危害主要是因为水泵出口止回阀的突然关闭引起的。）
突然停泵后，流量、压头、 转数等随时间变化的曲线称 为停泵暂态过程线。 右图是水泵出口处设有止回 阀的某泵站的停泵暂态过程 线。
二、停泵水击产生的过程
泵站水击（水锤）及其防护
学习大纲
水击产生的原因 停泵水击产生的过程 水击引起管道内压力的增值 停泵水击的危害及预防措施
1、几个概念
➢水击（水锤）： 在压力管道中，由于流速的剧烈变化而引起一系列急剧 的压力交替升降的水力冲击现象。 ➢停泵水击（水锤）： 指水泵机组因突然失电或其它原因造成开阀停车时，在 水泵及管路中水流速度发生递变而引起的压力递变现象。
水击(水锤)
水击：又名水锤，在有压管道系统中，由于某一管路元件工作状态的改变，使液体流速发生急剧变化，同时引起管内液体压强大幅度波动的现象。
它是有压管道非恒定流问题中的一种。
管道中任一段面的流速、压强、液体的密度及管道直径，不仅与空间位置而且与时间有关。
它可能导致管道系统强烈震动、噪声和空蚀，甚至使管道严重变形或爆裂。
管道系统中阀门的急剧关闭及开启、水泵突然停机，以及在水电站运行过程中，由于电力系统负荷的改变而迅速启闭导水叶或闸阀等，都会产生水击。
具体到蒸汽管道，主蒸汽管道内疏水不彻底,残存有少量凝结水,高温蒸汽遇冷凝结,体积缩小，产生局部真空，水滴高速冲向真空区域,从而产生水击。
还有疏水管道内压力小于冷凝水的饱和压力造成了二次汽化，也是水击的原因。
解决的措施：1.按规程进行通汽操作，暖管之前打开疏水阀疏水，特别注意要缓慢开启阀门。
2.保持正常的疏水，及时排除冷凝水，避免汽水共存而发生水击。
3.稍微提高冷凝管操作压力，避免二次汽化。
水击water hammer有压管道中，液体流速发生急剧变化所引起的压强大幅度波动的现象。
管道系统中闸门急剧启闭，输水管水泵突然停机，水轮机启闭导水叶，室内卫生用具关闭水龙头，都会产生水击。
水击可导致管道系统的强烈震动，间接水击的计算需要知道流速随时间变化的关系，产生噪声和气穴。
掌握水击压强的变化规律对输水管道的设计，对消减水击的破坏作用，有很大的实际意义。
水击的基本问题是最大压强的计算，最大压强一般出现在发射波断面（如阀门处）。
水锤water hammer又称水击。
水(或其他液体)输送过程中，由于阀门突然开启或关闭、水泵突然停车、骤然启闭导叶等原因，使流速发生突然变化，同时压强产生大幅度波动的现象。
水锤效应是一种形象的说法.它是指给水泵在起动和停车时，水流冲击管道，产生的一种严重水击。
由于在水管内部，管内壁是光滑的，水流动自如。
当打开的阀门突然关闭或给水泵停车，水流对阀门及管壁，主要是阀门或泵会产生一个压力。
水击现象及其预防【通用】.pptx
最新.
16
如果泵站装备调速输油泵机组，在调节阀节流与关闭一 台泵两种动作之间，尚可增加调速泵机组降速运转动作。 上述上、下游泵站调节阀的节流幅度，根据水击分析结果 确定。当各泵站采取的动作已达到水击分析结果所定压力 与流量要求时，即不再继续执行下一步保护动作。
3. 泄放保护 泄放保护是在管道的一定地点安装专用的泄放阀，当
水击保护方法有管道增强保护、超前保护与泄放保护三 种。
1．管道增强保护 当管道各处的设计强度能承受无任何保护措施条件下水 击所产生的最高压力时，则不必为管道采取保护措施。小 口径管道的强度往往具有相当裕量，能够承受水击的最高 压力。
最新.
15
2．超前保护
超前保护是在产生水击时，由管道控制中心迅速向上、
最新.
1
最新.
2
最新.
3
最新.
4
最新.
5
最新.
6
最新.
7
最新.
8
最新.
9
最新.
10
最新.
11
最新.
12
最新.
13
最新.
14
水击保护方法 水击保护的目的是由事先的预防措施使水击的压力波动 不超过管子与设备的设计强度，不发生管道内出现负压与 液体断流情况。保护方法按照管道的条件选择，采用的设 施根据水击分析的数据确定。
出现水击高压波时，通过阀门从管道中泄放出一定数量的 液体，而削弱高压波，防止水击造成危害。
泄放阀设置在可能产生高压波的地点，即首站和中 间泵站的出站端、中间泵站和末站的入口端。
最新.
17
下游泵站发出指令，上、下游泵站立即采取相应保护动 作，产生一个与传来得水击压力波相反的扰动，两波相 遇后，抵消部分水击压力波，以避免对管道造成危害。 超前保护是建立在管道高度自动化基础之上的一项自动 保护措施。
5.5 水击现象
五、水击压强计算
控制体轴向合外力： ( p ph ) A pA ph A
控制体内流体轴向动量变化： m(v2 v1 ) Ac(dt)v 有动量方程：
ph A
Ac (dt )v
dt
Acv
得水击压强： ph cv
六、消除水击的措施
① ②
2．压缩恢复过程 压缩过程结束后，管道中压力比容器中压力高了 ph。在压力差ph的作用下，管道中的液体将以速 度 v 由管道流回容器内，如图（ b ）所示。与此 同时，这层液体的压力由p+ph恢复到正常的压力 p，管壁的膨胀也得到恢复，这种恢复以水击波 的传播速度 c 向管道末端 N-N 传播。从阀门关闭 时间算起，经过时间 t 2L / c 后，由 M-M 传播 到N-N断面，使整个管道都恢复到正常数值。该 过程是一个增速减压的压缩恢复过程。
④
3．膨胀过程(惯性作用) 压缩恢复过程结束后，液体并不能停止流动，在 惯性的作用下，液体还将以速度v 继续向容器内 流动，阀门N-N处液体首先减少，使其压力由p降 低到p-ph。因而液体密度减小，体积膨胀，管壁 相应收缩，同时液体的流动速度也降为零。这一 膨胀仍以水击波速度c向M-M断面传播,如图 （c） 所示。从阀门关闭时间算起，经过时间 t 3L / c 后， 使管道中的液体都处于膨胀状态，压力比正常情 况下的压力降低了ph。此过程为减速减压的膨胀 过程。
尽可能的延长阀门的启闭时间，缩短管道长度。
减小流速。（一般液压系统中最大流速限制在 5～7m/s 左右,给水管网中3m/s）。 采用过载保护，在可能产生水击的管道中装设安全阀、 调压塔、溢流阀和蓄能器等以缓冲水击压力。
③
增加管道弹性，例如液压系统中，铜管和铝管就比钢 管有更好的防水击性能，或采用弹性较大的软管，如橡胶 或尼龙管吸收冲击能量，则可更明显地减轻水击。
水击现象
水击现象水击是有压管道中的非恒定流现象。
当有压管道中的伐门突然开启、关闭或水泵因故突然停止工作，使水流流速急剧变化，引起管内压强发生大幅度交替升降。
这种变化以一定的速度向上游或下游传播，并且在边界上发生反射，这种水流现象叫作水击，交替升降的压强称为水击压强。
产生水击现象的原因是由于液体存在惯性和可压缩性。
水击现象的实质上是由于管道内水体流速的改变，导致水体的动量发生急剧改变而引起作用力变化的结果。
水锤是在突然停电或者在阀门关闭太快时,由于压力水流的惯性,产生水流冲击波,就象锤子敲打一样,所以叫水锤。
水流冲击波来回产生的力，有时会很大，从而破坏阀门和水泵。
水锤效应”是指在水管内部，管内壁光滑，水流动自如。
当打开的阀门突然关闭，水流对阀门及管壁，主要是阀门会产生一个压力。
由于管壁光滑，后续水流在惯性的作用下，迅速达到最大，并产生破坏作用，这就是水利学当中的“水锤效应”，也就是正水锤。
在水利管道建设中都要考虑这一因素。
相反，关闭的阀门在突然打开后，也会产生水锤，叫负水锤，也有一定的破坏力，但没有前者大。
电动水泵合电压起动时，在不到1s的时间内，即可从静止状态加速到额定转速，管道内的流量则从零增加到额定流量。
由于流体具有动量和一定程度的可压缩性，所以，流量的急剧变化将在管道内引起压强过压或过低的冲击，以及出现“空化”现象。
压力的冲击将使管壁受力而产生噪声，犹如锤子敲击管子一般，称为“水锤效应”。
水锤效应具有很强的破坏作用，可导致管子的破裂或疮陷、损坏阀门和紧固件。
当切断电源而停机时，泵水系统的势能将克服电动机的惯性而命名系统急剧地停止，这也同样会引起压力的冲击和水锤效应。
为了消除水锤效应的严重后果，在管路中需要受到一系列缓冲措施和设备。
水锤是在突然停电或者在阀门关闭太快时,由于压力水流的惯性,产生水流冲击波,就象锤子敲打一样,所以叫水锤。
水流冲击波来回产生的力，有时会很大，从而破坏阀门和水泵。
水锤效应”是指在水管内部，管内壁光滑，水流动自如。
5.5 水击现象概述
三、应用
水锤泵（又称水锤扬水机）就是利用水击压力变化反复工作的，
且不需要任何其它动力设备。
四、水击的传播过程
长度为 L的管道，上游M点连接水池，下游N点装有 闸门，水击前管道内的流动速度为v。 1．压缩过程 阀门突然关闭，首先在 N-N断面上液体停止了流动， 同时压力升高ph。然后相邻的另一层液体也停止了 流动，压力也相应升高ph。这种压力升高以水击波 的传播速度c由阀门N处一直向管道进口 M传播。经 时间 t L / c 传到管道进口，这时整个管道中压力 都升高到p+ph。液体受到压缩，密度增高，管壁膨 胀，这是一个减速增压的压缩过程。
4．膨胀恢复过程 膨胀过程结束后，由于容器内的压力高于管道内 的压力，在压差的作用下，液体以速度v 流向管 内,最先使管道进口M处的压力恢复到正常情况。 然后压力的恢复由 M断面以水击波的传播速度c 向N断面传播。从关闭阀门时算起，经过时 间 t 4 L / c ，完成了增速增压的膨胀恢复过程， 使整个管道中液体的压力、密度都恢复到了正常 值，完成了一个周期的水击变化过程。 由于流体的惯性作用，管中流体仍以速度v向下 流动，但阀门关闭，流体被阻止，于是又重复刚 才的过程。

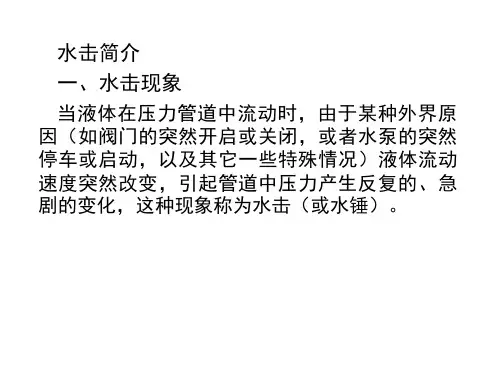

水击简介 一、水击现象
当液体在压力管道中流动时，由于某种外界原 因（如阀门的突然开启或关闭，或者水泵的突然 停车或启动，以及其它一些特殊情况）液体流动 速度突然改变，引起管道中压力产生反复的、急 剧的变，这种现象称为水击（或水锤）。
二、危害
①水击现象发生后，引起压力升高的数值，可能达
到正常压力的几十倍甚至几百倍，而且增压和减 压交替频率很快，反复的冲击会使金属表面损坏， 打出许多麻点，轻者增大了流动阻力，重者损坏 管道及设备，使其产生变形，严重时会造成管道 的破裂。 ②压力的反复变化会使管壁及设备受到反复的冲击， 发出强烈的振动和噪音，尤如管道受到锤击一样， 故又称为水锤。
水击现象
水击现象水击是有压管道中的非恒定流现象。
当有压管道中的伐门突然开启、关闭或水泵因故突然停止工作，使水流流速急剧变化，引起管内压强发生大幅度交替升降。
这种变化以一定的速度向上游或下游传播，并且在边界上发生反射，这种水流现象叫作水击，交替升降的压强称为水击压强。
产生水击现象的原因是由于液体存在惯性和可压缩性。
水击现象的实质上是由于管道内水体流速的改变，导致水体的动量发生急剧改变而引起作用力变化的结果。
水锤是在突然停电或者在阀门关闭太快时,由于压力水流的惯性,产生水流冲击波,就象锤子敲打一样,所以叫水锤。
水流冲击波来回产生的力，有时会很大，从而破坏阀门和水泵。
水锤效应”是指在水管内部，管内壁光滑，水流动自如。
当打开的阀门突然关闭，水流对阀门及管壁，主要是阀门会产生一个压力。
由于管壁光滑，后续水流在惯性的作用下，迅速达到最大，并产生破坏作用，这就是水利学当中的“水锤效应”，也就是正水锤。
在水利管道建设中都要考虑这一因素。
相反，关闭的阀门在突然打开后，也会产生水锤，叫负水锤，也有一定的破坏力，但没有前者大。
电动水泵合电压起动时，在不到1s的时间内，即可从静止状态加速到额定转速，管道内的流量则从零增加到额定流量。
由于流体具有动量和一定程度的可压缩性，所以，流量的急剧变化将在管道内引起压强过压或过低的冲击，以及出现“空化”现象。
压力的冲击将使管壁受力而产生噪声，犹如锤子敲击管子一般，称为“水锤效应”。
水锤效应具有很强的破坏作用，可导致管子的破裂或疮陷、损坏阀门和紧固件。
当切断电源而停机时，泵水系统的势能将克服电动机的惯性而命名系统急剧地停止，这也同样会引起压力的冲击和水锤效应。
为了消除水锤效应的严重后果，在管路中需要受到一系列缓冲措施和设备。
防止产生直接水锤破坏的措施1）缩短压力管道的长度；2）延长阀门关闭的时间；3）由于水工建筑物布置的条件所限制，当压力管道的长度不能改变，可以在靠近阀门的地方修建调压井，缩小水击压强影响的范围，减小水击压强值（2）水击波的传播和水击波速水击是以压力波的形式在有限的管道边界内进行传播和反射的。
水击(水锤)
水击：又名水锤，在有压管道系统中，由于某一管路元件工作状态的改变，使液体流速发生急剧变化，同时引起管内液体压强大幅度波动的现象。
它是有压管道非恒定流问题中的一种。
管道中任一段面的流速、压强、液体的密度及管道直径，不仅与空间位置而且与时间有关。
它可能导致管道系统强烈震动、噪声和空蚀，甚至使管道严重变形或爆裂。
管道系统中阀门的急剧关闭及开启、水泵突然停机，以及在水电站运行过程中，由于电力系统负荷的改变而迅速启闭导水叶或闸阀等，都会产生水击。
具体到蒸汽管道，主蒸汽管道内疏水不彻底,残存有少量凝结水,高温蒸汽遇冷凝结,体积缩小，产生局部真空，水滴高速冲向真空区域,从而产生水击。
还有疏水管道内压力小于冷凝水的饱和压力造成了二次汽化，也是水击的原因。
解决的措施：1.按规程进行通汽操作，暖管之前打开疏水阀疏水，特别注意要缓慢开启阀门。
2.保持正常的疏水，及时排除冷凝水，避免汽水共存而发生水击。
3.稍微提高冷凝管操作压力，避免二次汽化。
水击water hammer有压管道中，液体流速发生急剧变化所引起的压强大幅度波动的现象。
管道系统中闸门急剧启闭，输水管水泵突然停机，水轮机启闭导水叶，室内卫生用具关闭水龙头，都会产生水击。
水击可导致管道系统的强烈震动，间接水击的计算需要知道流速随时间变化的关系，产生噪声和气穴。
掌握水击压强的变化规律对输水管道的设计，对消减水击的破坏作用，有很大的实际意义。
水击的基本问题是最大压强的计算，最大压强一般出现在发射波断面（如阀门处）。
水锤water hammer又称水击。
水(或其他液体)输送过程中，由于阀门突然开启或关闭、水泵突然停车、骤然启闭导叶等原因，使流速发生突然变化，同时压强产生大幅度波动的现象。
水锤效应是一种形象的说法.它是指给水泵在起动和停车时，水流冲击管道，产生的一种严重水击。
由于在水管内部，管内壁是光滑的，水流动自如。
当打开的阀门突然关闭或给水泵停车，水流对阀门及管壁，主要是阀门或泵会产生一个压力。
汽轮机水击的现象
汽轮机水击的现象在汽轮机运行的过程中，水击是一种常见的现象。
水击指的是在汽轮机中，由于水分进入到了高温高压的汽轮机中，与旋转的叶片发生剧烈的碰撞，造成机械振动和噪音的现象。
水击通常发生在汽轮机的凝汽器或凝汽器的排水系统中。
凝汽器是汽轮机的重要组成部分，其主要作用是将汽轮机排出的蒸汽冷凝成水，并回收利用。
然而，在凝汽器中，由于环境的原因，常常会有水分进入到凝汽器中。
当水分进入到凝汽器的排水系统中时，由于系统内部的压力和温度的变化，水分可能会发生相变，从液态变为气态。
当水分变为气态时，其体积会急剧膨胀，产生巨大的冲击力。
这种冲击力会使得水分与凝汽器中的叶片发生碰撞，从而产生机械振动和噪音。
水击对汽轮机的运行是有害的。
首先，水击会导致汽轮机的叶片受到损坏。
叶片是汽轮机中起到转动作用的关键部件，一旦受到损坏，就会影响到汽轮机的运行效率和安全性。
其次，水击还会引起汽轮机的振动和噪音。
振动会导致汽轮机的各个部件受到额外的力的作用，加速其疲劳破坏；噪音则会影响到周围环境和人员的安全和健康。
为了避免水击的发生，汽轮机的凝汽器和排水系统需要进行严格的设计和维护。
首先，凝汽器的排水系统需要保持畅通，避免水分堆积和积聚。
其次，凝汽器的排水系统需要设置合理的阀门和排水装置，以控制水分的流动和排出。
此外，还可以使用一些技术手段来减少水击的发生，如设置冲击吸收器和减震装置等。
水击是汽轮机运行中常见的问题，它会对汽轮机的运行效率和安全性造成不利影响。
为了避免水击的发生，需要对凝汽器和排水系统进行合理设计和维护，并采取相应的技术手段来减少水击的发生。
只有这样，才能确保汽轮机的正常运行和长久稳定的运行。
第六章 水击ppt课件
间接水击。
2、① 正水击：当阀门突然关闭时，管内流速突然减小，从而引起压 强首先急剧增大，称为正水击。
② 负水击：当管道末端阀门突然开启时，管中流速突然增大而压强
则首先急剧降低，称为负水击。
完整版课件
9
四、水击压力的计算
当阀门突然关闭时，停下来△S 段液体的质量为ρA△S，这部分液体由于 阀门的阻挡和后面液体的惯性作用而被压缩，增大的总压力为△pA。由 动量原理可以得出
一、水击现象
一、水击的产生
1、水击现象（水锤）
在有压管路内，由于流速急剧变化，引起管内压强突然变化，并在整
个管长范围传播的现象，称水击。
当急剧升降的压力波波前通过管路时，产生一种声音，犹如冲击钻工
作时产生的声音或用锤子敲击管路时发出的噪音，故水击也称为水锤。
2、 水击压力：突然变化的压力称为水击压力（管路中出现水击现象时所
增加或降低的压力值Δp ）
3、发生水击现象的物理原因：
（1） 外因：管路中流速突然变化
（2） 内因：液体具有惯性和压缩性。
惯性：企图维持液体原来的运动状态
压缩性：改变体积，缓和流体流动
4、说明：
（1） 考虑液体的压缩性和管壁的弹性
（2） 水击中的液流参数随时间和位置变化，水击现象为不稳定流动。
（3） 水击压力以压力波的形式在管内传播。
刻,到达阀门断面。此时全管内压力值都已恢复到静压，被 压缩的液体和膨胀的管壁恢复原状。
ρtv==1=l/-cvρ～0 0,
p= p0 ,
, D=D0 2l/c称为水击波的第二阶段。
水击波从阀门断面出发，又回到阀 门断面，称为水击的一相。相长
Tr= 2l/c
完整版课件
水击现象及其预防ppt课件
放出一定数量的液体，从而减弱高压波，防止水击呵斥危害。
泄放阀设置在能够产生高压波的地点，即首站和中间泵站的出站端、中间泵站和末站的入口端。
Байду номын сангаас
假设泵站配备调速输油泵机组，在调理阀节流与封锁一台泵两种动作之间，尚可添加调速泵机组 降速运转动作。上述上、下游泵站调理阀的节流幅度，根据水击分析结果确定。当各泵站采取的动作 已到达水击分析结果所定压力与流量要求时，即不再继续执行下一步维护动作。
3. 泄放维护 泄放维护是在管道的一定地点安装公用的泄放阀，当出现水击高压波时，经过阀门从管道中泄
2．超前维护 超前维护是在产生水击时，由管道控制中心迅速向上、下游泵站发出指令，上、下游泵站立刻
采取相应维护动作，产生一个与传来得水击压力波相反的扰动，两波相遇后，抵消部分水击压力 波，以防止对管道呵斥危害。超前维护是建立在管道高度自动化根底之上的一项自动维护措施。
当管道末站阀门因误操作而全部封锁时，上游各泵站当即接受指令顺序全部封锁。某一中间泵 站忽然封锁时，那么指令上游各泵站按照调理阀节流、封锁一台输油泵、封锁两台输油泵……的顺序 动作，同时指令下游泵站也按照上述顺序动作。
水击现象及其预防19页PPT
26、机遇对于有准备的头脑有特别的 亲和力 。 27、自信是人格的核心。
28、目标的坚定是性格中最必要的力 量泉源 之一， 也是成 功的利 器之一 。没有 它，天 才也会 在矛盾 无定的 迷径中 ，徒劳 无功。- -查士 德斐尔 爵士。 29、困难就是机遇。--温斯顿．丘吉 尔。 30、我奋斗，所以我快乐。--格林斯 潘。
41、学问是异常珍贵的东西，从任何源泉吸 收都不可耻。——阿卜·日·法拉兹
42、只有在人群中间，才能认识自 己。——德国
43、重复别人所说的话，只需要教育； 而要挑战别人所说的话，则需要头脑。—— 玛丽·佩蒂博恩·普尔
44、卓越的人一大优点是：在不利与艰 难的遭遇——苏联
水击
❖ 间接水击：ts 2l v 即反射的膨胀波陆续到达阀门时，
阀门还没有完全关闭，阀门处压强还不到最大值Ph。
❖ 正水击：阀门迅速关小。流量急剧减少，表现为管道
中压力骤然升高。
❖ 负水击：阀门迅速开大，流量急剧增大，表现为管道
中压力骤然下降
水击现象
水击危害
❖ 1、影响管道系统的正常流动和水泵的正 常运转
❖ 由动量定理得：水击压力ph=ρc0c=ρLc\t ❖ 防止措施：
尽量缩短管道的长度； 增加阀门启闭时间； 增大管道直径； 以及管道上装设安全阀门或空气室，以限制压力
突然升高的数值或压力降得太低的数值； 汽水管道投入运行前，应彻底疏水和充分暖管。
水击现象
❖ 2、水击现象发生时，引起压力升高的数 值可能达到正常压力的几倍甚至几百倍， 使管壁材料及管道上的设备受到很大的压 力产生严重变形以致破坏。
❖ 3、反复冲击会使金属表面损坏，打出许 多麻点。
水击现象
水击消除方法
❖ 产生水锤的内因是液体的惯性和压缩性，外因是外部 扰动(如阀门的开闭、水泵的启停。)
水击现象
❖ 水击：在压力管路中，由于液体流速的急
剧变化，从而造成管中液体的压力显著、 反复、迅速的变化，对管道有一种“锤击” 的特征，称这种现象为水击。(或叫水锤。) ❖ 水击传播过程 ❖ 水击类型 ❖ 水击危害 ❖ 防止措施
第四章
水击传播过程
a、压缩过程在时间为
ห้องสมุดไป่ตู้
t1
l v0
时，水击波传
播到管道进口，这时整个管道压力都升高了
Ph，液体受到压缩，密度增高，管壁膨胀。
b、压缩恢复过程由M-M断面以水击波的传
播速度向管道末端N-N传播。从阀门关闭时 算压起缩， 恢经复过，各t2处压v2力l0 正时常间P后，管道中液体
