用继电器自制延时开关电路
继电器延时电路

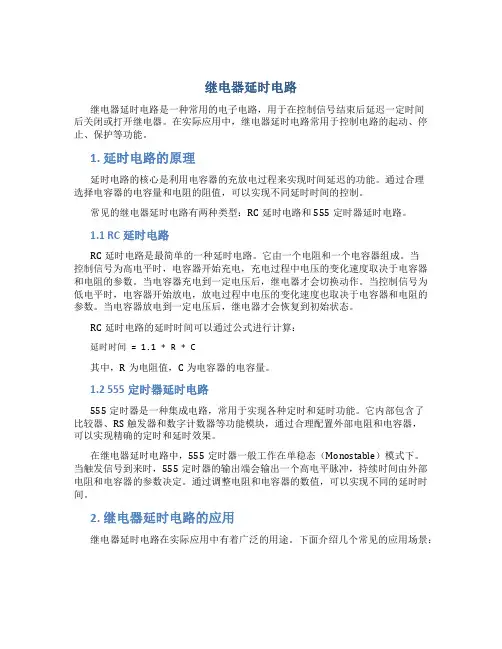

继电器延时电路继电器延时电路是一种常用的电子电路，用于在控制信号结束后延迟一定时间后关闭或打开继电器。
在实际应用中，继电器延时电路常用于控制电路的起动、停止、保护等功能。
1. 延时电路的原理延时电路的核心是利用电容器的充放电过程来实现时间延迟的功能。
通过合理选择电容器的电容量和电阻的阻值，可以实现不同延时时间的控制。
常见的继电器延时电路有两种类型：RC延时电路和555定时器延时电路。
1.1 RC延时电路RC延时电路是最简单的一种延时电路。
它由一个电阻和一个电容器组成。
当控制信号为高电平时，电容器开始充电，充电过程中电压的变化速度取决于电容器和电阻的参数。
当电容器充电到一定电压后，继电器才会切换动作。
当控制信号为低电平时，电容器开始放电，放电过程中电压的变化速度也取决于电容器和电阻的参数。
当电容器放电到一定电压后，继电器才会恢复到初始状态。
RC延时电路的延时时间可以通过公式进行计算：延时时间 = 1.1 * R * C其中，R为电阻值，C为电容器的电容量。
1.2 555定时器延时电路555定时器是一种集成电路，常用于实现各种定时和延时功能。
它内部包含了比较器、RS触发器和数字计数器等功能模块，通过合理配置外部电阻和电容器，可以实现精确的定时和延时效果。
在继电器延时电路中，555定时器一般工作在单稳态（Monostable）模式下。
当触发信号到来时，555定时器的输出端会输出一个高电平脉冲，持续时间由外部电阻和电容器的参数决定。
通过调整电阻和电容器的数值，可以实现不同的延时时间。
2. 继电器延时电路的应用继电器延时电路在实际应用中有着广泛的用途。
下面介绍几个常见的应用场景：2.1 起动延时在某些电路中，为了避免设备突然启动对电网造成冲击，需要延时一段时间后再接通电源。
继电器延时电路可以在电源接通之后延时一段时间再使继电器动作，从而实现设备的平稳启动。
2.2 停止延时类似的，在某些电路中，为了避免设备突然停止对电路造成影响，也可以利用继电器延时电路来实现停止延时的功能。
非常简单的触摸延时开关电路
非常简单的触摸延时开关电路
住高层住宅的人很多都在自家的门前安装了声控延时开关，使用起来很方便，也可以节约能源，不过，有时事与愿违，这种声控开关，非常灵敏，稍有声音就会动作，比如邻居开门、关门的声音，外面放鞭炮的声音等，都会让你的门登亮起来，不仅不省电，还会影响灯泡的寿命。
我把声控开关改造了一下，作了一个触摸延时开关，用起来也很方便。
电路非常简单，当用手触摸金属片时，VT1导通，给电容C2充电，电容通过R3放电，使VT4导通，点灯被点亮，当电容C2中的电荷放完之后，点灯熄灭。
(转自中国电子制作网站)。
最简单的功放继电器延时电路
最简单的功放继电器延时电路1.引言1.1 概述概述功放继电器延时电路是一种常用的电子电路，用于控制功放设备的开关和延时开关功能。
这种电路设计简单，使用方便，被广泛应用于各种电子设备和系统中。
其作用是通过延时控制，实现在一定时间内对功放继电器的开闭操作，以达到设备保护、信号处理、音频放大等功能。
本文将展开介绍功放继电器延时电路的原理和设计方法，为读者提供了解和使用该电路的基础知识。
首先，文章将阐述功放继电器的作用，包括功放设备的开关控制和延时开关功能。
接着，文章将深入探讨延时电路的原理，包括使用电容、电阻和继电器等元器件来构建延时功能的工作原理。
在结论部分，本文将介绍一个简单的功放继电器延时电路的设计案例，并展望该电路在未来的应用前景。
这将为读者提供一个实际案例，帮助他们理解和运用功放继电器延时电路的方法和技巧。
同时，本文还将对该电路的应用前景进行简要的展望，为读者了解和发展该领域提供一些参考。
通过阅读本文，读者将能够了解功放继电器延时电路的基本原理和设计方法，以及该电路在不同领域中的应用。
希望本文能够为读者提供有益的知识和启发，促使他们进一步探索和应用该电路，为电子设备和系统的设计和维护提供更多的选择和可能性。
1.2 文章结构文章结构部分将详细介绍本文的组成和布局。
本文共包含三个主要部分，分别是引言、正文和结论。
在引言部分，我们首先对本文的主题进行了概述，简要介绍了功放继电器延时电路的基本概念和功能。
接着，我们介绍了文章的基本结构，包括各个部分的内容和组织方式。
最后，我们明确了本文的目的，即通过讨论和分析最简单的功放继电器延时电路，探讨其设计和应用前景。
接下来是正文部分，正文分为两个小节。
首先，我们将详细讨论功放继电器的作用和作用原理，解释其在电路中的重要性和实际应用。
其次，我们将介绍延时电路的原理，包括不同类型的延时电路和其工作原理。
我们将探讨如何结合功放继电器和延时电路来实现延时功能，并讨论其优缺点和适用场景。
简单的继电器延时5秒电路
简单的继电器延时5秒电路继电器是一种用电信号控制电磁铁吸合以切换电路的电器元件。
它广泛应用于自动化控制领域，其中之一就是延时电路的实现。
本文将介绍一种简单的继电器延时5秒电路。
一、延时电路的原理延时电路是通过控制继电器的动作时间来实现一定的延时效果。
一般情况下，继电器的动作时间由电容器充放电的时间决定。
当电容器充电到一定程度时，继电器吸合，电路闭合；当电容器放电完毕时，继电器松开，电路断开。
二、继电器延时5秒电路的设计继电器延时5秒电路的设计思路是利用电容器充放电的时间来实现延时效果。
下面是一种常见的继电器延时5秒电路设计方案。
1. 电源电压选择选择适当的电源电压。
在继电器的规格参数中，一般会标明适用的电源电压范围，我们需要根据具体的需求来选择合适的电源电压。
2. 继电器选择根据需要延时的时间和控制电路的电流来选择适合的继电器。
一般来说，继电器的规格参数中会标明最大的控制电流和最小的动作时间，我们需要根据实际情况来选择。
3. 电容器选择根据继电器的动作时间来选择合适的电容器。
根据电容器的充电时间公式可以计算出所需的电容器容值。
电容器的容值越大，充电时间越长，延时效果越明显。
4. 电阻选择根据电容器的容值和电源电压来选择合适的电阻。
电阻的阻值越大，电容器充电时间越长。
5. 电路连接按照设计方案连接电路。
将电容器、继电器和电阻依次连接起来，形成一个延时电路。
在电路中加入合适的开关，便于控制电路的通断。
三、继电器延时5秒电路的工作原理当电路通电时，电容器开始充电。
电容器充电到一定程度时，继电器吸合，电路闭合。
此时，延时电路开始计时。
在延时过程中，电容器继续充电。
当电容器充电到一定程度时，继电器保持吸合状态，电路仍然闭合。
直到延时时间达到5秒，电容器充电完毕。
延时时间到达后，电容器开始放电。
电容器放电完毕后，继电器松开，电路断开。
四、继电器延时5秒电路的应用场景继电器延时5秒电路可以应用于各种需要延时操作的场景。
简单的继电器延时5秒电路
简单的继电器延时5秒电路1. 引言继电器是一种常用的电气开关装置，它通过控制小电流来控制大电流的通断，广泛应用于各种自动化系统中。
在某些情况下，我们需要在触发继电器后延时一段时间再进行操作，这就需要使用到继电器延时电路。
本文将介绍一种简单的继电器延时5秒电路，该电路使用常见的元件组成，实现了在触发继电器后延时5秒才进行操作的功能。
2. 延时原理该继电器延时5秒电路采用了RC延时原理。
RC延时原理是利用了一个由一个固定电阻R和一个可变的电容C组成的RC网络来实现时间延迟。
当输入信号触发继电器后，通过RC网络充放电过程中，通过测量充放电时间来实现延时功能。
调整R和C的数值可以改变延时时间。
3. 电路设计3.1 元件清单为了完成该继电器延时5秒电路设计，我们需要以下元件：•继电器：用于控制大功率负载开关状态。
•固定电阻R：用于控制RC网络的电流。
•可变电容C：用于控制RC网络的充放电时间。
•二极管：用于保护继电器和其他元件。
•电源：为电路提供工作电压。
3.2 电路连接根据上述元件清单，我们可以按照以下连接方式搭建继电器延时5秒电路：1.将继电器的控制端（通常是一个低功率触发端）接入输入信号源。
2.将继电器的正极接入正极供电，负极接地。
3.将固定电阻R的一端接入继电器的触发端，另一端接地。
4.将可变电容C的一端接入继电器的触发端，另一端接地。
5.在继电器的触发端与地之间并联一个二极管，以保护继电器和其他元件。
完成上述连接后，我们就得到了一个简单的继电器延时5秒电路。
4. 参数选择为了实现5秒的延时功能，我们需要选择合适的固定电阻R和可变电容C。
固定电阻R和可变电容C之间的关系可以通过以下公式计算出来：τ=R⋅C其中，τ是延时时间，单位为秒。
假设我们选择固定电阻R为1000欧姆（1kΩ），那么可变电容C可以通过以下公式计算得出：C=τR=51000=0.005F=5000μF我们需要选取一个容值为5000μF的可变电容。
时间继电器延时断电控制电路实验总结

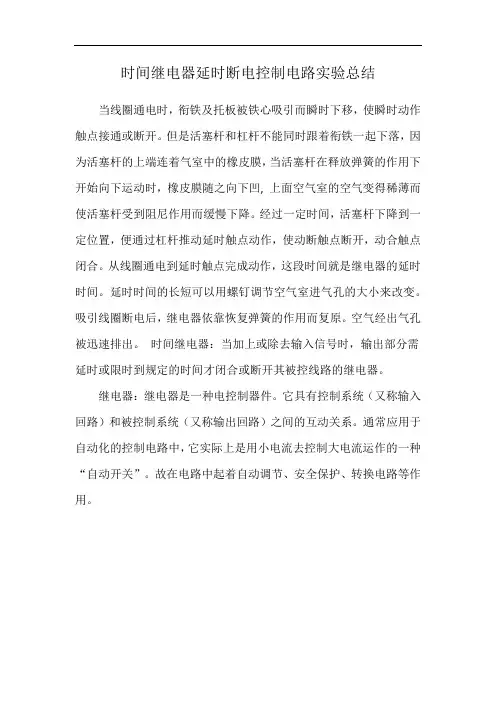

时间继电器延时断电控制电路实验总结当线圈通电时，衔铁及托板被铁心吸引而瞬时下移，使瞬时动作触点接通或断开。
但是活塞杆和杠杆不能同时跟着衔铁一起下落，因为活塞杆的上端连着气室中的橡皮膜，当活塞杆在释放弹簧的作用下开始向下运动时，橡皮膜随之向下凹, 上面空气室的空气变得稀薄而使活塞杆受到阻尼作用而缓慢下降。
经过一定时间，活塞杆下降到一定位置，便通过杠杆推动延时触点动作，使动断触点断开，动合触点闭合。
从线圈通电到延时触点完成动作，这段时间就是继电器的延时时间。
延时时间的长短可以用螺钉调节空气室进气孔的大小来改变。
吸引线圈断电后，继电器依靠恢复弹簧的作用而复原。
空气经出气孔被迅速排出。
时间继电器：当加上或除去输入信号时，输出部分需延时或限时到规定的时间才闭合或断开其被控线路的继电器。
继电器：继电器是一种电控制器件。
它具有控制系统（又称输入回路）和被控制系统（又称输出回路）之间的互动关系。
通常应用于自动化的控制电路中，它实际上是用小电流去控制大电流运作的一种“自动开关”。
故在电路中起着自动调节、安全保护、转换电路等作用。
声光控延时开关的制作1
声光控延时开关的制作摘要声光双控延时开光不仅适用于住宅区的楼道，而且也适用于工厂、办公室、教学楼等公共场所，它具有体积小，外形美观，制作容易，工作可靠等优点，而且降低能耗，节约能源，注重环保是当今世界的主潮流。
此外，它在一定的场所使用还可起防盗作用。
它是公共场所照明开关的理想选择，被人们誉为“长明灯的克星”。
本次设计的是一个灵敏度较高的声光控制开关，行人只要拍个巴掌就能电路触发。
本电路仅使用一只CMOS门电路TC4081BP、一个CRZ2-113F型小型驻极体式电容话筒、一个光敏电阻器以及若干电阻、电容配合就能将电路触发，使其导通，将电灯打开。
它不需要发送关闭信号，由电路自身的延时电路将灯关闭。
当灯被打开后，延时电路延时约25s后将灯自动关闭。
该电路还具有自动光控作用，在白天由光敏电阻器控制着电路。
即使受到声音信号的触发，开关也不会打开。
在此电路的设计中，要注意三点，第一是要合理设计三极管的静态工作点，使之处于饱和或截止两状态；第二要调节好电位器，从而使声控开关和光敏电阻具有良好的灵敏度；第三要合理设定延时RC，实际和理论延时时间总会有差距的。
关键词：声光双控；延时；节电；开关目录第一章设计流程 (1)1.1PC版图 (1)1.2材料清单表 (2)1.3电路图 (2)第二章电源模块 (4)2.1电源电路的设计 (4)2.2电源电路的工作原理及相关参数的分析 (4)2.3电源电路的其他设计 (4)2.4芯片CD4011的介绍 (5)第三章信号收集模块 (6)3.1光信号收集电路 (6)3.1.1 光信号收集电路的设计 (6)3.1.2 光信号电路的工作原理 (6)3.1.3 光信号电路相关参数的分析 (6)3.2声音信号收集电路 (6)第四章延时模块 (8)4.1延时电路的设计 (8)4.2延时电路的工作原理 (8)4.3RC电路的放电过程 (8)4.4RC电路的时间常数 (8)4.5延迟时间的可优化性 (8)第五章被控制模块 (10)5.1电路工作原理 (10)5.2电路参数分析 (10)5.2.1 相关元件介绍 (10)5.2.2 电路参数分析 (11)第六章制作要领 (12)6.1灯泡一直亮着 (12)6.2灯泡始终不亮 (12)6.3发光时间短 (12)6.4灯泡响应灵敏度低 (12)结果和结论 (13)总结 (14)致谢 (15)参考文献 (16)第一章设计流程此设计是为了实现声控光控延时开关的功能。
延时可调的NE555继电器延时吸合电路(延时开关插座电路)
延时可调的NE555继电器延时吸合电路（延时开关插座电
路）
NE555构成的继电器延时吸合电路
工作原理：电路如图所示，它由降压、整流、滤波及延时控制电路等部分组成。
按下AN，12V工作电压加至延迟器上，这时NE555的②脚和⑥脚为高电平，则NE555的③脚输出为低电平，因此继电器K得电工作，触点K1-1向上吸合，这时“延关”插座得电，而“延开”插座无电。
这时电源通过电容器C3 、电位器RP、电阻器R3至“地”，对C3进行充电，随着C3上的电压升高，NE555的②、⑥脚的电压越来越往下降，当此电压下降至2/3Vcc 时，NE555的③脚输出由低电平跳变为高电平，这时继电器将失电而不工作，则其控制触点恢复原位，则“延关”插座失电，而“延开”插座得电。
就这样满足了不同的需求，LED、LED2作相应的指示。
本电路只要元器件是好的，装配无误，装好即可正常工作。
延时时间由C3及PR+R3的值决定，T≈1.1C3(PR+R3)。
RP 指有效部分。
C3可用数十pF至1000μF的电容器，(PR+R3)的值可取2K～10MΩ。
种C1的耐压值应≥400V，R1的功率应≥2W，AN按钮开关可选用K-18型的，继电器的型号为JQX-13F-12V。
其它元器件无特殊要求。
由双D触发器CD4013组成的单稳态延时继电器开关电路
由双D触发器CD4013组成的单稳态延时继电器开关电路由双D触发器CD4013组成的单稳态延时继电器开关电路按照国家教育⾏业标准规定。
中学物理实验室也应配备能输出最⼤40A、持续时间20±2秒的直流实验电源。
对于⼤电流持续供电时间的控制。
不少学校或实验设备的⽣产供应商都采⽤时间继电器加⼤功率中间继电器来控制20±2秒的时间延时。
这两种继电器均须配⽤专⽤插座。
不但制作成本⾼。
⽽且体积较⼤。
笔者在参与改进该部分电路时。
选⽤了HG4119⼩型印制板功率继电器。
这款继电器最⼤接通电流、断开电流和最⼤持续电流分别为100A、60A和45A。
⽽体积仅有20×25×21mm3。
能在印制板上安装。
当其线圈额定⼯作电压为DC12V时。
额定电流为136mA。
由此可知。
其体积和电参数等均具有很⼤的优势。
据此设计的两款定时电路。
经安装使⽤效果良好。
成本不到原来的四分之⼀。
现介绍出来供参考。
该电路也可⽤于其它任何需要定时的场合取代价格昂贵的时间继电器。
图1是由双D触发器CD4013组成的单稳态延时继电器。
接通S1后，CD4013的1脚在稳态时为低电平。
继电器K不动作。
按⼀下按钮S2。
IC 的CP端3脚受正脉冲上升沿触发。
数据端5脚D的⾼电平传送给输出端Q。
IC的1脚电位变⾼。
电路进⼊单稳状态。
这时三极管VT1饱和导通，继电器线圈得电动作。
其触点闭合。
直流⼤电流有输出。
IC的1脚电位变⾼的同时。
电容C经过电阻R2和电位器RP充电，当C两端电压充到CD4013第4脚清0阈值电平时，IC的1脚恢复低电位，单稳态结束。
继电器释放。
⼤电流电源与外电路断开。
lC处于单稳态的时间约为t=0.7(R2+RP)C。
本电路可在约15s-30s的范围内调整定时时间。
能满⾜实验室的定时要求。
其它场合的应⽤可通过选择R2、RP和电容C的参数改变定时时间。
单稳态结束后。
IC的1脚变为低电平，电容C经⼆极管D2和电阻R4迅速放电。
简单的继电器延时5秒电路
简单的继电器延时5秒电路1. 引言继电器是一种常用的电子元件，用于控制大电流或高压的设备。
在实际应用中，我们经常需要对信号进行延时处理，以实现一些特定功能。
本文将介绍一个简单的继电器延时5秒电路，通过该电路可以实现对信号的延时控制。
2. 延时原理在本设计中，我们采用了一个非常简单而有效的方法来实现延时功能。
这个方法基于RC（Resistor-Capacitor）延时电路原理。
RC延时电路由一个电阻和一个电容组成，其工作原理是通过充放电过程来实现时间延迟。
当输入信号到达继电器控制端口时，继电器将立即闭合，并且开始充放电过程。
在充放电过程中，通过调整电阻和电容的数值可以控制充放电的时间常数。
当充放电时间达到一定值后，继电器将断开，并且输出信号被关闭。
3. 详细设计步骤3.1 所需材料•继电器•1kΩ 金属膜固定型或碳膜固定型电阻•100μF 电解电容•10μF 电解电容•开关按钮•LED灯•面包板•连接线3.2 电路图下图是延时5秒电路的原理图：3.3 步骤1.将继电器放置在面包板上，确保引脚与面包板的连接良好。
2.在面包板上连接如下元件：一个1kΩ的固定型电阻，一个100μF的电解电容和一个10μF的电解电容。
3.将开关按钮连接到继电器的控制端口，并将LED灯连接到继电器的输出端口（触点）。
4.连接面包板上的元件，确保所有连线正确无误。
5.检查所有连接是否牢固，并确认没有短路或接触不良情况。
6.打开开关按钮，观察LED灯是否在延时5秒后熄灭。
4. 实验结果与分析经过实际测试，我们发现在按下开关按钮后，LED灯会立即点亮，并且持续亮着约5秒钟。
之后，LED灯会自动熄灭。
这表明我们成功地实现了继电器延时5秒的功能。
5. 总结通过本文的介绍，我们了解了一个简单而有效的继电器延时5秒电路设计。
该电路利用RC延时电路原理，通过充放电过程来实现时间延迟。
我们详细介绍了设计步骤，并提供了相应的电路图和实验结果。
一种使能延时关机电路的制作方法
一种使能延时关机电路的制作方法概述:在电子设备中，延时关机电路是一种非常常见且实用的电路。
它可以在设定的延时时间后自动关闭电源，避免电子设备长时间处于开启状态，不仅节省能源还可以延长设备的使用寿命。
本文将介绍一种简单且可行的制作延时关机电路的方法，希望对读者有所帮助。
材料和器件:1. 555定时器芯片2. 电容器3. 电阻器4. 开关5. 继电器6. 电源适配器7. 电源插座步骤:1. 准备工作:首先，准备好所需的材料和器件，确保它们的质量和性能符合要求。
此外，确保操作环境安全，并遵循相应的电路制作安全规范。
2. 连接电路:a. 将555定时器芯片插入插座中，确保正确连接引脚。
b. 将一个电容器的负极连接到555芯片的引脚1（地），正极连接到引脚5（控制电压）。
c. 将一个电阻器的一端连接到555芯片的引脚6（触发器），另一端连接到引脚7（放电）。
d. 将第二个电容器的负极连接到555芯片的引脚2（非反相输入），正极连接到引脚6（触发器）。
e. 将一个电阻器的一端连接到555芯片的引脚7（放电），另一端连接到引脚8（VCC）。
f. 将继电器的控制端连接到555芯片的引脚3（输出），继电器的另一端连接到电源适配器的正极。
g. 将电源适配器的负极连接到555芯片的引脚1（地）。
3. 设置延时时间:a. 通过调整第一个电阻器的阻值来设置延时时间。
阻值越大，延时时间越长。
b. 根据需要，可通过更换电容器来调整延时时间的精度。
电容器越大，延时时间越精确。
4. 测试电路:a. 打开电源插座，确保电路正常工作。
b. 通过按下开关来触发延时关机电路，观察继电器是否正常吸合。
如果继电器吸合后延时一段时间自动断开，则说明电路制作成功。
5. 安装和使用:a. 将制作好的延时关机电路安装到需要延时关机的电子设备中。
b. 将电源适配器插入电源插座，确保电源供应正常。
c. 在需要延时关机的情况下，按下开关启动延时关机电路。
简易延时定时电路图
简易延时定时电路图
2009年07月30日 08:29 本站整理作者：佚名用户评论（0）
关键字：
简易延时定时电路
本文介绍一种简易，实用的延时定时电路，特别适用于“有人开无人关”或要求“人走灯灭”的楼梯间、走道上的照明灯等，使用十分方便。
电路如下图所示。
工作时，按下S1、S2后，整流电源对C2充电，C2两端的电压迅速达到电源电压值。
同时，电源经R为V1、V2组成的复合管提供基极偏流，使复合管导通，继电器K吸合，其触点K1－1闭合与S1一起为电器RL提供交流电源，S1、S2松开时RL仍能正常工作；但S1、S2松开后，电容C2经R、复合管放电，使复合管保持导通状态，以维持RL的正常工作；随着时间的延迟，C2上的电压不足以维持复合管的导通，K便释放，电器RL上的电源就被自动切断，从而达到了自动关机的目的。
延时时间的长短由C2和R的时间常数决定，改变C2或R的数值可以改变延时时间的长短（按图中数值延时约7分钟），加大C2或R的数值，延时时间变长，反之时间变短。
本电路制作简单，元器件无特殊要求，安装无误后调试好RC的时间常数即可正常工作。
最简单的功放继电器延时电路
最简单的功放继电器延时电路功放继电器延时电路是一种常见的电子电路设计，它通常用于控制功放电路的开关以实现延时开关或保护功能。
在这篇文章中，我将详细介绍最简单的功放继电器延时电路的工作原理、电路设计和应用。
功放继电器延时电路的工作原理非常简单，它主要基于电容器的充放电过程来实现延时功能。
当输入电压施加到电路中时，电容器开始充电，当电容器电压达到继电器电路的激活电压时，继电器会被触发，从而控制功放电路的开关状态。
通过调整电容器的电容值和电阻的阻值，可以实现不同的延时时间。
为了实现最简单的功放继电器延时电路，我们只需要使用一个电容器和一个电阻器，电路的设计如下所示：在电路中，电容器C和电阻器R串联连接，电容器的一端连接到电源电压Vin，电容器的另一端连接到继电器电路的输入端，电容器和电阻器的串联电路连接到电源电压的负极。
继电器电路的输出端连接到功放电路的控制端，以控制功放电路的开关状态。
当电路中的电源电压施加到电容器和电阻器上时，电容器开始充电。
充电过程的时间取决于电容器的电容值和电阻器的阻值。
一旦电容器的电压达到继电器电路的激活电压，继电器会被触发，从而控制功放电路的开关状态。
在实际应用中，功放继电器延时电路有许多用途。
其中最常见的是在功放电路中实现延时开关功能。
通过调整电容器和电阻器的数值，可以实现不同的延时时间，从几毫秒到几秒不等。
这可以用于控制音频功放电路的开关，以避免开机和关机时的冲击声音。
另外，功放继电器延时电路还可以用于实现功放电路的保护功能。
当电源电压不稳定或电路故障时，电容器的电压可能无法达到继电器电路的激活电压，从而阻止功放电路的开关。
这可以避免电路中的电流和电压超过额定值，从而保护功放电路的电子元件免受损坏。
综上所述，最简单的功放继电器延时电路是一种基于电容器充放电原理的电子电路设计。
它可以实现延时开关和保护功能，用于控制和保护功放电路。
通过调整电容器和电阻器的数值，可以实现不同的延时时间。
继电器参数
继电器的型号参数及选用一. 小型直流12V继电器：外形图：多触点继电器外形图：单触点继电器内部结构图：单触点继电器内部结构图：双触点继电器内部结构图：三触点继电器内部结构图：继电器的控制图：如上图所示：此继电器的4脚和5脚是线圈，1脚和2脚是常闭开关，1脚和3脚是常开开关点。
当继电器的4脚和5脚接电，有电流流过，线圈就会产生磁力，开关片被吸下。
此时1和3就连通，1和2断开。
继电器的型号参数及应用电路铭牌的标示：继电器的驱动电路：小型直流继电器参数：1、额定工作电压是指继电器正常工作时线圈所需要的电压。
根据继电器的型号不同，可以是交流电压，也可以是直流电压。
2、直流电阻是指继电器中线圈的直流电阻，可以通过万能表测量。
3、吸合电流是指继电器能够产生吸合动作的最小电流。
在正常使用时，给定的电流必须略大于吸合电流，这样继电器才能稳定地工作。
而对于线圈所加的工作电压，一般不要超过额定工作电压的1.5倍，否则会产生较大的电流而把线圈烧毁。
4、释放电流是指继电器产生释放动作的最大电流。
当继电器吸合状态的电流减小到一定程度时，继电器就会恢复到未通电的释放状态。
这时的电流远远小于吸合电流。
5、触点切换电压和电流是指继电器允许加载的电压和电流。
它决定了继电器能控制电压和电流的大小，使用时不能超过此值，否则很容易损坏继电器的触点。
三、继电器测试1、测触点电阻用万能表的电阻档，测量常闭触点与动点电阻，其阻值应为0，(用更加精确方式可测得触点阻值在100毫欧以内)；而常开触点与动点的阻值就为无穷大。
由此可以区别出那个是常闭触点，那个是常开触点。
2、测线圈电阻可用万能表R×10Ω档测量继电器线圈的阻值，从而判断该线圈是否存在着开路现象。
3、测量吸合电压和吸合电流找来可调稳压电源|稳压器和电流表，给继电器输入一组电压，且在供电回路中串入电流表进行监测。
慢慢调高电源电压，听到继电器吸合声时，记下该吸合电压和吸合电流。
延时开关电路制作与调试
专业见习任务书1——延时开关电路制作与调试
一、时间、地点、指导教师
2020年8日（19周星期三8节）。
S8-101，电子1931班，魏老师；S8-102，电子1932班，苏教授。
二、实训任务-----制作自动延时照明开关电路。
1、延时照明开关电路图
2、电路工作原理
（1）未按按钮S时：电容充电达到0.7v时，三极管V2饱和导通，单向晶闸管V3的触发极电压近似为零，晶闸管V3截止，灯泡不亮。
（2）按下按钮时：电容通过S瞬间放电，电容两端的电压为零，三极管转为截止状态，单向晶闸管得到触发电压而导通，灯泡变亮。
（3）松开按钮后：电源通过R1对电容充电，当经过R1·C时间后，三极管转为饱和导通状态，单向晶闸管失去触发电压断开，灯泡熄灭。
3、电路元器件清单
各
2.54mm
4、装配、焊接、调试
5、完成实训报告。
延时节电灯开关——电子科技制作案例
延时节电灯开关——电子科技制作案例该延时节电灯开关适用于走廊、厕所等一些非长时间连续照明的场合，可杜绝长明灯，节约用电。
使用时只要按一下按钮开关，电灯就亮，2.5min（可调）后电灯就会自动熄灭。
电灯熄灭后，整个电路不再消耗电能。
弄懂工作原理延时节电灯开关的电路如图15-1所示，其中H是为便于说明原理而绘出的被控电灯。
“555”时基集成电路A与外围阻容元件R、C3等构成了一个设计独特的延时电路，通过电磁继电器K控制电灯H 和电路本身延时断开220V交流电。
图15-1 延时节电灯开关电路图平时，按钮开关SB和继电器K的常开触点KH断开，整个电路无电不工作，电灯H不发光。
当人手按动一下按钮开关SB时，电灯H立即通电发光；同时，220V交流市电经电容器C1降压限流、晶体二极管VD1～VD4桥式整流、电容器C2滤波和稳压二极管VD5稳压后，输出约12V直流电。
该直流电通过电阻器R对电容器C3进行充电，由于充电需要一定时间，所以时基集成电路A 的第2、6脚暂处于低电位，其输出端第3脚为高电平，继电器K通电吸合，并联在按钮开关SB两端的继电器常开触点KH闭合，起到“锁存”作用，这时手松开按钮开关SB后，电灯H仍然保持正常发光。
经过一段时间（延时时间）后，电容器C3两端的充电电压高于时基集成电路A直流工作电压的2/3（约8V），时基集成电路A内部电路发生翻转，其第3脚输出低电平，继电器K断电释放，继电器的常开触点KH跳开，切断包括控制电路和电灯H在内的电源，使电灯H自动熄灭。
此时，电容器C3通过晶体二极管VD6和时基集成电路A 内部电阻迅速放电（时间小于1s），为下一次开灯做好准备。
电路中，电灯H每次延时点亮的时间长短，主要由电阻器R和电容器C3的数值大小来确定，具体可由公式t≈1.1×R×C3来计算；按图15-1所示选择元器件，每次延时时间约为2.5min。
准备好元器件本制作共用了13个元器件，采购清单见表15。
用继电器自制延时开关电路
用继电器自制延时开关电路
1 继电器简介
1.1 继电器的构造和工作原理
电磁继电器是一种常见的继电器，其中4098 型超小型继电器使用最为广泛。
图1是这种继电器的结构示意图：
图1 4098 型继电器
继电器的工作原理是，当继电器线圈通电后，线圈中的铁芯产生强大的电磁力，吸动衔铁带动簧片，使触点1、2 断开，1、3 接通。
当线圈断电后，弹簧使簧片复位，使触点1、2 接通，1、3断开。
我们只要把需要控制的电路接在触点1、2 间(1、2 称为常闭触点)或触点1、3 间(称为常开触点)，就可以利用继电器达到某种控制的目的。
4098 型继电器线圈的工作电压有3 伏、6 伏、9伏、12 伏等多种规格。
吸合时线圈中通过的电流约为50 毫安左右，触点间允许通过的电流可达1 安培(250 伏)。
1.2 继电器的检测
a.可用万用表欧姆档R乘以100 档测量继电器线圈的电阻。
4098(6V)继电器线圈的电阻约为100 欧姆左右。
如电阻无限大，说明线圈已断路，若电阻为零，则说明线圈短路，均不可使用。
b.将线圈引脚4、5 两端加上直流电压。
逐渐升高电压，当听到塔的一声，衔铁吸合时电压值为继电器吸合电压。
此电压值应小于工作电压值。
继电器吸
合后，再逐渐降低电压，再听到咯的一声释放衔铁时，衔铁复位;一般释放电压应为吸合电压的1/3 左右，否则继电器工作将不可靠。
2 延时开关电路的制作。
常用延时电路制作
延时电路制作2010-01-13 12:04继电器是一种用电流控制的开关装置。
是各种自动控制电路中必不可少的执行器件。
在这一节中，我们将介绍继电器的构造和工作原理，并用继电器制作延时开关电路。
一、继电器简介（一）继电器的构造和工作原理电磁继电器是一种常见的继电器，其中4098型超小型继电器使用最为广泛。
图3－24是这种继电器的结构示意图图3—24 4098型继电器继电器的工作原理是，当继电器线圈通电后，线圈中的铁芯产生强大的电磁力，吸动衔铁带动簧片，使触点1、2断开，1、3接通。
当线圈断电后，弹簧使簧片复位，使触点1、2接通，1、3断开。
我们只要把需要控制的电路接在触点1、2间（1、2称为常闭触点）或触点1、3间（称为常开触点），就可以利用继电器达到某种控制的目的。
4098型继电器线圈的工作电压有3伏、6伏、９伏、12伏等多种规格。
吸合时线圈中通过的电流约为50毫安左右，触点间允许通过的电流可达1安培（250伏）。
（二）继电器的检测1.可用万用表欧姆档R×100档测量继电器线圈的电阻。
4098（6V）继电器线圈的电阻约为100欧姆左右。
如电阻无限大，说明线圈已断路，若电阻为零，则说明线圈短路，均不可使用。
2．将线圈引脚4、5两端加上直流电压。
逐渐升高电压，当听到“塔”的一声，衔铁吸合时电压值为继电器吸合电压。
此电压值应小于工作电压值。
继电器吸合后，再逐渐降低电压，再听到“咯”的一声释放衔铁时，衔铁复位；一般释放电压应为吸合电压的1／3左右，否则继电器工作将不可靠。
第二项检测，可在老师辅导下去做。
二、延时开关电路的制作延时开关电路如图3—25。
图３—２5 延时开关电路（一）工作原理将电源开关K2闭合，再按下按钮开关K1，这时，晶体二极管V1、V2导通，继电器吸合。
同时电源对电容器C充电。
当K1断开后由于C已被充电，它将通过R和V1V2放电，从而维持三极管继续导通，继电器仍然吸合。
经过一段时间的放电，C两极间电压下降到一定值时，不足以维持三极管继续导通，继电器才释放。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
用继电器自制延时开关电路
1 继电器简介
1.1 继电器的构造和工作原理
电磁继电器是一种常见的继电器，其中4098 型超小型继电器使用最为广泛。
图1是这种继电器的结构示意图：
图1 4098 型继电器
继电器的工作原理是，当继电器线圈通电后，线圈中的铁芯产生强大的电磁力，吸动衔铁带动簧片，使触点1、2 断开，1、3 接通。
当线圈断电后，弹簧使簧片复位，使触点1、2 接通，1、3断开。
我们只要把需要控制的电路接
在触点1、2 间(1、2 称为常闭触点)或触点1、3 间(称为常开触点)，就可以利用继电器达到某种控制的目的。
4098 型继电器线圈的工作电压有3 伏、6 伏、9伏、12 伏等多种规格。
吸合时线圈中通过的电流约为50 毫安左右，触点间允许通过的电流可达1 安培(250 伏)。
1.2 继电器的检测
a.可用万用表欧姆档R×100 档测量继电器线圈的电阻。
4098(6V)继电器线圈的电阻约为100 欧姆左右。
如电阻无限大，说明线圈已断路，若电阻为零，则说明线圈短路，均不可使用。
b.将线圈引脚4、5 两端加上直流电压。
逐渐升高电压，当听到“塔”的一声，衔铁吸合时电压值为继电器吸合电压。
此电压值应小于工作电压值。
继电器吸合后，再逐渐降低电压，再听到“咯”的一声释放衔铁时，衔铁复位;一般释放电压应为吸合电压的1/3 左右，否则继电器工作将不可靠。
2 延时开关电路的制作
延时开关电路如图2。
图2 延时开关电路
2.1 工作原理
将电源开关K2 闭合，再按下按钮开关K1，这时，晶体二极管V1、V2 导通，继电器吸合。
同时电源对电容器C 充电。
当K1 断开后由于C 已被充电，它将通过R 和V1V2 放电，从而维持三极管继续导通，继电器仍然吸合。
经过一段时间的放电，C 两极间电压下降到一定值时，不足以维持三极管继续导通，继电器才释放。
从K1 断开到继电器释放的时间间隔称为延时时间。
它决定于R 和C 的大小。
一般C为100 微法时，调节可调电阻器R可获得10 秒至90 秒的延时时间。
若C取1000 微法，则延时时间可达5 分钟以上。
继电器上并联的二极管起保护作用，防止继电器断电释放时，由于自感产生高电压损坏晶体三极管。
2.2 印刷电路板和元件规格
延时开关电路的印刷电路板如图3。
图3 印刷电路图和实物图
元件规格：
J继电器4098 型工作电压6V V1V2晶体三极管9014 VD 晶体二极管2CP10 或1N4001 R可调电阻器100k C 电解电容器100u/6V K1按钮开关。
2.3 焊接电路
a.将各元件做焊前处理、镀锡。
b.焊接继电器。
将继电器插入印刷板上对应的小孔。
将
5 个引脚焊好。
注意焊接时间要尽量短些，焊点应圆而小。
c.焊接R和C、可调电阻器R可如图3-27 焊好后再插入印刷电路板焊接。
电解电容器C焊接时要注意正负引脚位置。
d. 焊接二极管VD。
注意正负引脚位置，不可焊反。
焊接时间尽量短些。
e. 焊接三极管V1V2。
注意认清三极管三个极b、c、e。
不可焊错。
f. 焊接电源引线和按钮开关引线，并接好按钮开关K1。
3 延时开关的调试和应用
a.检查印刷板上各焊点的焊接情况。
注意虚焊和假焊。
邻近的焊点间应清理干净，防止焊点间短路。
b.将可调电阻器R 活动触点调在中间位置接通6v 电
源(可用2 个3V 的电源串联)。
c.按一下按钮开关，这时应听到“嗒”的一响。
继电器吸合。
几十秒钟后，应再听到“嗒”的一响，继电器释放。
说明延时开关工作正常。
如想改变延时时间，可调整R。
R 越大，延时时间越长。
若要求延时时间大于这个电路的最长延时时间，可将C 换为容量更大些的电解电容器。
4.延时开关的应用
延时开关可用于控制灯泡。
(1)若要控制6V、0.3A 小灯泡，可按图A 接线·。
在印刷板上将继电器1.4 脚用导线接通(导线直接焊在印刷板
铜箔上)，小灯泡可接在继电器3 端和电源负极之间。
这时若按一下按钮开关，小灯泡发光，延时几十秒后自动熄灭。
(2)若要控制220V40w 照明灯，可参考图B 的接法。
将印刷电路板上A、C 两端做为开关。
由于电路使用220v 交流电，安装时要特别注意安全。
应在老师指导下操作。
电路板应封装在绝缘盒中，才可以使用。
延时开关装置，可安装在楼道、楼梯中。
用于夜间照明，可做到“人走灯灭”。
也可用于暗室冲洗照片时的曝光箱的光源，可控制曝光时间。
5 自动控制开关电路
将延时开关电路稍做改动，可制成自动控制开关。
5.1 光控开关电路
光控开关电路如图4。
感光元件采用2cu 型光电二极管。
光电二极管的电阻值随光照强度的增大而减小。
调节R 可动触点的位置，可在一定光照强度下，使晶体管V1V2导通。
继电器吸合。
电解电容器C 起延时作用，防止在临界状态下，继电器工作不稳定。
R 可调节临界光照强度值，其可动触点越向上调，启动光控开关的光强临界值越小，光控开关越灵敏(注意，可动触点不能置于最下端)。
光控开关可用来控制电灯”。
若用常闭触点1和2，可形成“天亮灯熄”的控制作用。
若使用常开触点1和3，可形成“光照灯亮”的控制作用。
图4 光控开关电路
5.2 温控开关电路
温控开关电路如图5。
图5 温控开关电路
感温元件为kF-12 型热敏电阻。
这类热敏电阻具有负温度系数。
其电阻值随温度升高而减小。
调节好R 的阻值
可使晶体管V1V2 在热敏电阻处于某一温度值时导通而使继电器吸合。
达到用温度控制开关的目的。
R 可调定临界温度值。
温控开关可用其常开触点控制电风扇。
天热时，温度升高到某一值时，电风扇可自动开启。
也可用常闭触点控制电热器，温度低时加热，温度高时，自动关闭。
在要求不太高的场合。
光电二极管和热敏电阻均可用三极管3A×81 或3A×31 挫去外壳顶部后代替。
尤其是玻壳的3A×81，刮去玻壳外的黑漆，用其c、e 两极即可代替光电二极管。
也可直接用c、e 极代替热敏电阻。
焊掺前，可用万用表欧姆档测试三极管的极间电阻，可调节光照强度(靠近电灯)或温度(靠近电烙铁)，挑选电阻值随光照和温度变化较大者即可。
