液压油路电磁阀工作原理(ppt)
液压电磁比例控制阀的工作原理和常见故障

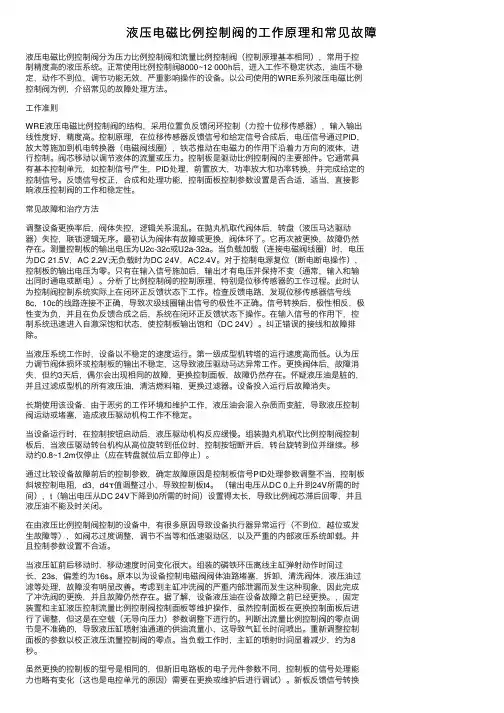

液压电磁⽐例控制阀的⼯作原理和常见故障液压电磁⽐例控制阀分为压⼒⽐例控制阀和流量⽐例控制阀（控制原理基本相同），常⽤于控制精度⾼的液压系统。
正常使⽤⽐例控制阀8000~12 000h后，进⼊⼯作不稳定状态，油压不稳定，动作不到位，调节功能⽆效，严重影响操作的设备。
以公司使⽤的WRE系列液压电磁⽐例控制阀为例，介绍常见的故障处理⽅法。
⼯作准则WRE液压电磁⽐例控制阀的结构，采⽤位置负反馈闭环控制（⼒控⼗位移传感器），输⼊输出线性度好，精度⾼。
控制原理，在位移传感器反馈信号和给定信号合成后，电压信号通过PID，放⼤等施加到机电转换器（电磁阀线圈），铁芯推动在电磁⼒的作⽤下沿着⼒⽅向的液体，进⾏控制。
阀芯移动以调节液体的流量或压⼒。
控制板是驱动⽐例控制阀的主要部件。
它通常具有基本控制单元，如控制信号产⽣，PID处理，前置放⼤，功率放⼤和功率转换，并完成给定的控制信号。
反馈信号校正，合成和处理功能，控制⾯板控制参数设置是否合适，适当，直接影响液压控制阀的⼯作和稳定性。
常见故障和治疗⽅法调整设备更换率后，阀体失控，逻辑关系混乱。
在抛丸机取代阀体后，转盘（液压马达驱动器）失控，联锁逻辑⽆序。
最初认为阀体有故障或更换，阀体坏了。
它再次被更换，故障仍然存在。
测量控制板的输出电压为U2c-32c或U2a-32a。
当负载加载（连接电磁阀线圈）时，电压为DC 21.5V，AC 2.2V;⽆负载时为DC 24V，AC2.4V。
对于控制电源复位（断电断电操作），控制板的输出电压为零。
只有在输⼊信号施加后，输出才有电压并保持不变（通常，输⼊和输出同时通电或断电）。
分析了⽐例控制阀的控制原理，特别是位移传感器的⼯作过程。
此时认为控制阀控制系统实际上在闭环正反馈状态下⼯作。
检查反馈电路，发现位移传感器信号线8c，10c的线路连接不正确，导致次级线圈输出信号的极性不正确。
信号转换后，极性相反，极性变为负，并且在负反馈合成之后，系统在闭环正反馈状态下操作。
液压升降泵电磁阀工作原理
液压升降泵电磁阀工作原理
液压升降泵电磁阀是一种控制液压系统升降装置的重要部件。
其工作原理如下：
1. 当电磁阀不通电时，弹簧压力使电磁阀的阀芯保持在闭合状态，液压升降泵内的液压油无法流通。
2. 当电磁阀通电时，电磁铁产生吸引力使阀芯打开，液压升降泵内的液压油通过电磁阀流出，进入升降装置。
3. 当升降装置达到指定位置或停止需要时，电磁阀停止通电，电磁铁失去吸引力，弹簧压力使阀芯重新闭合。
4. 阀芯闭合后，液压升降泵内的液压油无法流出，升降装置保持在指定位置不变。
液压机电磁阀工作原理
液压机电磁阀工作原理
液压机电磁阀是一种通过电磁操控液压油路的设备，它的工作原理如下：
1. 结构：液压机电磁阀由电磁铁、阀体和阀芯组成。
电磁铁通电后产生磁力，使阀体的阀芯发生位移，从而改变液压流动路径。
2. 工作过程：
(1) 停止状态：当电磁铁断电时，阀体中的弹簧将阀芯推向
初始位置，液压流经一个位于阀芯上游的通道，阀芯封堵住了与下游液压系统相通的通道，阻断了液压流的流动。
(2) 开启状态：当电磁铁通电时，产生磁力使得阀体中的阀
芯被拉向电磁铁，通道被打开，磁力与弹簧力平衡，允许液压流经通道，使下游液压系统工作。
3. 控制方式：
(1) 单稳态控制方式：控制电磁铁是否通电以控制阀芯的位移，从而控制液压流的开关状态。
(2) 双稳态控制方式：电磁铁通过磁力保持阀芯的位置，只
有断电瞬间才会改变阀芯的位置，从而改变液压流的通道状态。
(3) 持续控制方式：通过调整电磁铁的电流大小来控制阀芯
的位移，进而控制液压流的流量大小。
液压机电磁阀的工作原理基于电磁铁的磁力作用和阀体与阀芯的相对位移，通过控制电磁铁的通电和断电来改变液压流的通道状态，从而实现液压系统的控制。
电磁阀工作原理(共4张PPT)
• 图1表示二位三通直动式电磁阀(常断型)结构的简单剖面图及工作原理。线圈通电时，静铁芯产生电磁力， 阀芯受到电磁力作用向上移动，密封垫抬起，使1、2接通，2、3断开，阀处于进气状态，可以控制气缸动 作。当断电时，பைடு நூலகம்芯靠弹簧力的作用恢复原状，即1、2断，2、3通，阀处于排气状态。
• 二位五通电磁阀
常闭型指线圈没通电时气路是断的，常开型指线圈没通电时气路是通的。 电00磁8m阀m二）位，是一指般电都磁是阀单的件阀装芯配有，两当个有不机同械的杂工质作带位入置或（润开滑、油关太）少。时，很容易卡住。 而在多气少 路通(或指液电路磁)上阀来的说阀，体两上位有三多通少电个磁通阀道具口有；1个进气孔(接进气气源)、1个出气孔(提供给目标设备气源)、1个排气孔(一般安装一个消声器， 当如线果圈 不通怕电噪或音断的电话时也，可磁以芯不的装运）转。将导致流体通过阀体或被切断，以达到改变流体方向的目的。 常下闭面型 简指单线介圈绍没一通下电比时较气常路见是的断二的位，三常通开电型磁指阀线以圈及没二通位电五时通气电路磁是阀通。的。 常从闭气型 路两或位油三路通上电来磁说阀，动我作们原在理生：产给中线常圈用通的电，磁气阀路有接二通位，三线通圈、一二旦位断四电通，、气二路位就五会通断等开。，这相当于“点动”。 图 当2线表圈示通二电位或五断通电直时动，式磁电芯磁的阀运(常转断将型导)致结流构体的通简过单阀剖体面或图被及切工断作，原以理达。到改变流体方向的目的。 下气面动简 换单向介电绍磁一阀下是比一较进常一见出的一二排位气三；通电磁阀以及二位五通电磁阀。 阀电体磁部 阀分的由电滑磁阀部芯件、由滑固阀定套铁、芯弹、簧动底铁座芯等、组线成圈。等部件组成； 电此磁外阀 ，的弹电簧磁过部硬件，由反固作定用铁力芯过、大动，铁线芯圈、匝线数圈太等少部，件吸组力成不；够也可使得线圈烧毁。 根两本位的 五解通决双方电法控是电要磁将阀电动磁作阀原拆理下：，给取正出动阀作芯线及圈阀通芯电套，，则用正动CC作I4气清路洗接，通使(得正阀动芯作在出阀气套孔内有动气作)，灵即活使。给正动作线圈断电后正动作气路仍然是 在接气通路 的(，或将液会路一)上直来维说持，到两给位反三动通作电线磁圈阀通具电有为1止个。进气孔(接进气气源)、1个出气孔(提供给目标设备气源)、1个排气孔(一般安装一个消声器， 如下果面不 简怕单噪介音绍的一话下也比可较以常不见装的二）位。三通电磁阀以及二位五通电磁阀。 图常• 2闭表型图示两2二位位三五通通电直磁动阀式动电作磁原阀理(常：断给型线)圈结通构电的，简气单路剖接面通图，及线工圈作一原旦理断。电，气路就会断开，这相当于“点动”。 拆此比此在如气• 卸外如外气果动时 ， 二 ， 路 不 换图 产3排应弹位弹(怕向或2生表气注簧二簧噪电液电意过通过音磁示﹔路磁各硬电硬的阀二当)力上部，磁，话是位断，来件反阀反也一五电使说的作是作可进通时，先装用一用以一直，两导配力进力不出动先位阀顺过一过装一式导三动序大出大排）电阀通作及，（，气。磁在电，外线二线；阀弹磁压部圈个圈(簧阀常接匝通匝缩作具断线数道数空有用位太、太型气1下置少最少)通个结复，，普进过构位以吸通吸气气的，便力常力孔路简恢重不见不(进接单复新够）够入进剖装也二也到阀气面配可位可原先气图及使三使来源导及接得通得的)活工、线线电状塞1作正圈磁圈态个使原确烧阀烧。出活，毁控毁理气塞还。制。。孔启要液起(提动检体始供查是，状给油一在态目雾进活，标器二塞1设，喷出中备油 （2间进气孔两，气源是出密﹔)否分、封4堵别1，圆个塞是5面排排，一打气润个气开孔滑常﹔(通一油开线道般是一圈，安否个通1装足常电，一够闭时4个。）进，消；气静声，铁器2芯，，
2024版液压系统气动原理图及电磁阀详解
由定差减压阀与节流阀串联而成，使通过的流量不受负载变化 的影响，保持恒定。例如，在机床进给系统中，利用调速阀控 制进给油缸的速度，实现工件的精确加工。
18
05
液压系统故障诊断与排除方法
Chapter
2024/1/27
19
常见故障现象及原因分析
油温过高
可能是油液粘度不当、油箱散热不良、系统 压力过高等原因导致的。
系统是否正常工作。
触摸法
通过触摸液压元件的表面温度，判断是否 存在过热现象，以及液压油的温度是否正
常。
2024/1/27
听诊法
通过听液压系统工作时发出的声音，判断 液压泵、阀等元件是否正常工作，有无异 常噪音。
替换法
在怀疑某个液压元件出现故障时，可以用 正常的元件替换，观察系统工作情况是否 有所改善，从而确定故障元件。
液压泵将机械能转换为液体的压力能， 为系统提供动力。
液压缸或液压马达将液体的压力能转 换为机械能，驱动工作机构实现往复 直线运动或旋转运动。
2024/1/27
液压阀控制液压油的流动方向、压力 和流量，以满足执行元件的动作要求。
辅助元件包括油箱、滤油器、冷却器、 加热器、蓄能器等，它们对保证系统 正常工作起到重要作用。
22
06
总结与展望
Chapter
2024/1/27
23
液压系统发展趋势
2024/1/27
01
高效节能
随着环保意识的提高和能源成本的增加，高效节能的液压系统将成为发
展趋势。例如，采用变量泵、负载敏感控制等技术，可以降低系统能耗，
提高运行效率。
02
智能化
随着工业4.0和智能制造的推进，液压系统将更加智能化。例如，通过
液压电磁阀工作原理
液压电磁阀工作原理液压电磁阀是一种利用电磁力控制液压流动的装置。
它由电磁铁和阀芯组成，通过电磁铁的通电和断电来控制阀芯的开闭，从而实现对液压系统的流量、压力和方向的控制。
液压电磁阀的工作原理如下：当电磁阀通电时，电磁铁产生电磁力，使阀芯被吸引并移动到开启状态，液压油可以顺利通过阀体流动。
当电磁铁断电时，电磁力消失，弹簧的作用下，阀芯恢复到关闭状态，阻止液压油流动。
通过这种方式，液压电磁阀可以实现远程控制液压系统的各种操作。
液压电磁阀通常由多个部件组成，包括电磁铁、阀芯、弹簧、阀座、阀体等。
其中，电磁铁是液压电磁阀的控制核心，它由铁芯、绕组和外壳组成。
当电磁铁通电时，绕组中的电流产生磁场，磁场与铁芯相互作用产生电磁力，从而使阀芯移动。
弹簧则起到恢复阀芯闭合状态的作用，保证液压电磁阀的正常工作。
液压电磁阀主要有两种工作方式，即通电时开启（常开型）和通电时关闭（常闭型）。
在常开型液压电磁阀中，当电磁铁通电时，阀芯关闭；当电磁铁断电时，阀芯开启。
而在常闭型液压电磁阀中，当电磁铁通电时，阀芯开启；当电磁铁断电时，阀芯关闭。
这两种不同的工作方式可以根据实际需要进行选择，以满足液压系统的不同控制要求。
液压电磁阀的工作原理主要包括溢流阀、先导阀和电磁换向阀。
其中，溢流阀主要用于控制液压系统的压力，当压力超过设定值时，溢流阀会打开，将多余的液压油返回到油箱中，从而保护液压系统不受过载损坏。
先导阀则可以通过电磁阀控制它的进出口，实现对液压缸的运动速度和顺序的控制。
电磁换向阀则可以实现液压系统的流向切换，从而实现液压系统的正反转和多路流向控制。
液压电磁阀的工作原理的核心是电磁力的作用，通过电磁铁的通电和断电，控制液压阀芯的开闭，从而实现对液压系统的流量、压力和方向的控制。
因此，液压电磁阀在液压系统中起着非常重要的作用，广泛应用于各种工程机械、冶金设备、工业自动化等领域。
同时，液压电磁阀的稳定性、可靠性和精度对液压系统的正常运行和工作效率有着重要的影响。
第四章-液压阀ppt课件
▪ 额定压力
阀长期工作所允许的最高压力。对压力 控制阀，实际最高压力有时还与阀的调压范 围有关；对换向阀，实际最高压力还可能受 它的功率极限的限制。
等组成。p 口压力油除通过右阀座孔作用在球阀的右边外， 还经过阀体上的通道 b 进入操纵杆的空腔并作用在球阀的 左边，球阀所受轴向液压力平衡。
• 特点 对油液污染不敏感，换向性能好；密封性能好，
最高压力可达63MPa；电磁吸力经杠杆放大后传给阀芯，
推力大；使用介质的粘度范围大，可直接使用高水基、
乳化液；加工装配工艺难度较大，成本较高。
2
– 锥阀 锥阀阀芯半锥角一般为12 °～20 °，阀口 关闭时为线密封，密封性能好且动作灵敏。阀口 的压力流量方程 q＝ Cdπd x sinα(2Δp/ρ）1/2
3
– 球阀 性能与锥阀相同，阀口的压力流量方程 q ＝ Cdπd h 0 （x/R） (2Δp/ρ）1/2
4
根据用途不同分类
– 压力控制阀 用来控制和调节液压系统液流压力的阀类，如溢流阀、 减压阀、顺序阀等。
• 压力损失：包括阀口压力损失和流道压力损失。 换向阀的压力损失除与通流量有关，还与阀的机 能、阀口流动方向有关，一般不超过1MPa。
38
• 内泄漏量：滑阀式换向阀为环形间隙密封，工作 压力越高， 内泄漏越大。泄漏不仅带来功率损 失，而且引起油液发热。因此阀芯与阀体要同心， 并要有足够的封油长度。
• 应用：主要用在超高压小流量液压系统或作插装阀的先
导阀。
41
压力控制阀
液压回转电磁阀工作原理
液压回转电磁阀工作原理
液压回转电磁阀工作原理如下：
1. 结构组成：液压回转电磁阀由阀体、阀芯、密封件、弹簧、电磁线圈和控制电路等组成。
2. 工作原理：
a. 就位状态：在无电流通入时，阀芯由阀芯弹簧推动，靠密
封件与阀座形成密封，在液压系统中形成阻断并保持通路状态。
b. 打开状态：当电流通过电磁线圈时，产生电磁力使阀芯移动，与阀座分离，液压油通过阀芯孔流入或流出，实现液压系统的通断或调节。
3. 控制方式：液压回转电磁阀的控制可以通过直流或交流电源加在电磁线圈上实现。
控制信号可以是手动电磁阀、自动电磁阀或电动调节阀等方式。
4. 应用领域：液压回转电磁阀广泛应用于工业机械、冶金设备、石油机械、军工设备、船舶和航天等领域的液压系统中，用于控制流量、压力和方向等参数。
请注意，由于回答的长度限制，以上为较为简要的回答。
电磁阀工作原理(图文并茂)
电磁阀工作原理纵观国内外电磁阀,到目前为止，从动作方式上可分为三大类即：直动式、反冲式、先导式，而从阀瓣结构和材料上的不同以及原理上的区别反冲式又可分为：膜片式反冲电磁阀、活塞式反冲电磁阀；先导式又可分为：先导式膜片电磁阀、先导式活塞电磁阀;从阀座及密封材料上分又可分为：软密封电磁阀、钢性密封电磁阀、半钢性密封电磁阀.一、直动式电磁阀原理：常闭型直动式电磁阀通电时，电磁线圈产生电磁吸力把阀芯提起，使关闭件离远开阀座密封副打开;断电时,电磁力消失，靠弹簧力把关闭元件压在阀座上阀门关闭.(常开型与此相反）特点：在真空、负压、零压差时能正常工作,DN50以下可任意安装，但电磁头体积较大。
如我公司引进HERION公司技术生产的直动电磁阀可用于1.33×10—4 Mpa真空.二、反冲型电磁阀原理：它的原理是一种直动和先导相结合，通电时，电磁阀先将辅阀打开，主阀下腔压力大于上腔压力而利用压差及电磁阀的同时作用把阀门开启;断电时,辅阀利用弹簧力或介质压力推动关闭件,向下移动便阀门关闭。
特点：在零压差或高压时也能可靠工作,但功率及体积较大,要求竖直安装。
三、先导式电磁阀原理：通电时,电磁力驱动先导阀打开先导阀,主阀上腔压力迅速下降,在主阀上下腔内形成压差，依靠介质压力推动主阀关闭件上移，阀门开启；断电时，弹簧力把先导阀关闭,入口介质压力通过先导孔迅速进入主阀上腔在上腔内形成压差，从而使主阀关闭.特点：体积小,功率低，但介质压差范围受限,必须满足压差条件。
两位三通电磁阀通常与单作用气动执行机构配套使用，两位是两个位置可控:开-关,三通是有三个通道通气，一般情况下1个通道与气源连接,另外两个通道1个与执行机构的进气口连接，1个与执行机构排气口连接，具体的工作原理可以参照单作用气动执行机构的工作原理图.两位五通电磁阀通常与双作用气动执行机构配套使用，两位是两个位置可控：开—关，五通是有五个通道通气，其中1个与气源连接,两个与双作用气缸的外部气室的进出气口连接，两个与内部气室的进出气口接连,具体的工作原理可参照双作用气动执行机构工作原理在气路（或液路)上来说,两位三通电磁阀具有1个进气孔(接进气气源)、1个出气孔（提供给目标设备气源)、1个排气孔(一般安装一个消声器，如果不怕噪音的话也可以不装＠_＠)。
液压电磁阀的工作原理
液压电磁阀的工作原理液压电磁阀是一种广泛应用于工业控制系统中的重要元件，它通过控制液压系统中的液压流动来实现对执行器的控制。
液压电磁阀的工作原理主要是基于液压力和电磁力的相互作用，下面我们将详细介绍液压电磁阀的工作原理。
液压电磁阀的基本结构包括阀体、阀芯、电磁线圈和导向阀等部件。
当液压电磁阀通电时，电磁线圈内会产生一个磁场，这个磁场会使得阀芯受到电磁力的作用而发生位移。
阀芯的位移会改变阀体内的通道结构，从而控制液压油的流动方向和流量大小，实现液压系统的控制功能。
液压电磁阀的工作原理可以分为通电状态和断电状态两种情况来进行说明。
首先是通电状态下的工作原理。
当液压电磁阀通电时，电磁线圈内会产生磁场，这个磁场会使得阀芯受到电磁力的作用而发生位移。
阀芯的位移会改变阀体内的通道结构，使得液压油可以顺利地流动到执行器或者返回油箱，从而实现对执行器的控制。
当液压电磁阀断电时，电磁线圈内的磁场消失，阀芯会因为弹簧的作用而恢复到初始位置，从而改变阀体内的通道结构，使得液压油的流动方向和流量大小发生相应的改变。
其次是断电状态下的工作原理。
当液压电磁阀断电时，电磁线圈内的磁场消失，阀芯会因为弹簧的作用而恢复到初始位置。
在这种情况下，阀体内的通道结构会发生改变，使得液压油的流动方向和流量大小发生相应的改变，从而实现对执行器的控制。
总的来说，液压电磁阀的工作原理是基于电磁力和液压力的相互作用来实现对液压系统的控制。
通过改变阀芯的位置来改变阀体内的通道结构，从而控制液压油的流动方向和流量大小，实现对执行器的控制。
液压电磁阀在工业控制系统中起着非常重要的作用，其工作原理的了解对于液压系统的设计和维护具有重要的意义。
液压系统课件(完整) PPT
动力元件（叶片泵）
叶片泵的特点
优点：结构紧凑，工作压力较高（现在高 压叶片泵可以做到21MPa ），流量脉动小， 工作平稳，噪声小，寿命较长。
缺点：吸油特性不太好，对油液的污染也 比较敏感，结构复杂，制造工艺要求比较 高。
动力元件（柱塞泵）
柱塞泵工作原理 ：
柱塞泵是往复泵的一种，属于体积泵，其 柱塞靠泵轴的偏心转动驱动，往复运动， 其吸入和排出阀都是单向阀。当柱塞外拉 时，工作室内压力降低，出口阀关闭，低 于进口压力时，进口阀打开，液体进入； 柱塞内推时，工作室压力升高，进口阀关 闭，高于出口压力时，出口阀打开，液体 排出。
件件件件
第一节：动力元件
动力元件的作用是将原动机的机械能转换 成液体的压力能，指液压系统中的油泵， 它向整个液压系统提供动力。
液压泵的结构形式一般有齿轮泵、叶片泵 和柱塞泵。
动力元件（齿轮泵）
齿轮泵的工作原理：
它的最基本形式就是两个尺寸相同的齿轮 在一个紧密配合的壳体内相互啮合旋转， 这个壳体的内部类似“8”字形，两个齿轮 装在里面，齿轮的外径及两侧与壳体紧密 配合。来自于挤出机的物料在吸入口进入 两个齿轮中间，并充满这一空间，随着齿 的旋转沿壳体运动，最后在两齿啮合时排 出。
执行元件（液压油缸和液压马达）
常用的液压缸的分类 液压缸
活塞式 柱塞式 伸缩式 摆动式
活塞杆液压缸
单活塞杆液压缸只有 一端有活塞杆。是一 种单活塞液压缸。
双作用缸其两端进出 口油口A和B都可通压 力油或回油，以实现 双向运动，故称为双 作用缸。
活塞杆液压缸
单活塞杆液压缸
双作用缸
液压缸
伸缩式液压缸具有二级或多级活塞，伸缩 式液压缸中活塞伸出的顺序式从大到小， 而空载缩回的顺序则一般是从小到大。伸 缩缸可实现较长的行程，而缩回时长度较 短，结构较为紧凑。此种液压缸常用于工 程机械和农业机械上。
7-液压控制阀ppt课件(全)
7.2.2 滑阀式换向阀
(4)常用换向阀的结构原理、功用及图形符号
表7-2 常用换向阀的结构原理、功用及图形符号
7.2.2 滑阀式换向阀
续上表
7.2.2 滑阀式换向阀
(5)几种常用换向阀 ①机动换向阀。
图7-5 机动换向阀 1—滚轮；2—顶杆；3—阀芯；4—阀体
7.2.2 滑阀式换向阀
②手动换向阀。
3．修研滑阀，使其灵活； 4．检查滑阀与壳体是否同心； 5．更换锥阀； 6．放出空气； 7．调换流量大的阀；
8．和其他阀产生共振 8．略改变阀的额定压力值(如额定压力
值的差在O.5MPa以内，容易发生共振)
7.3.2 减压阀
根据出口压力的性质不同，减压阀分为： ①定差减压阀。 ②定比减压阀。 ③定值输出减压阀。
松动；
换；
嗡声噪声、4．安装螺钉松动，电磁铁安装4.检查螺钉，拧紧；
振动噪声 螺钉松动；
5.拆开检查，洗涤；
5．铁心与可动铁心的接触不良6.拆开检查，电磁铁整体调
变形、松动和脏物卡住； 换；
6．剩磁材质动铁心龟裂使用次数频繁；换；
8．制造不良绝缘清漆、线圈、8.测定电压、绝缘程度，改
7.1.2 液压阀的性能参数及对阀的 基本要求
阀的规格用阀进、出油口的名义通径Dg表示，单位为mm。 Dg相同的阀，其阀口的实际尺寸不一定完全相同。性能 参数主要有额定压力、额定流量、额定压力损失、最小 稳定流量等数值参数。近期生产的产品除对不同的阀规 定一些不同的性能参数，如最大工作压力、开启压力、 压力调整范围、允许背压、最大流量外，同时给出若干 条特性曲线。
7.1.2 液压阀的性能参数及对阀的 基本要求
液压传动系统对液压阀的基本要求为以下几点。 ①结构简单、紧凑、动作灵敏，使用可靠，调整方便。 ②密封性能好，通油时压力损失小。 ③通用性好，便于安装与维护。
液压比例电磁阀工作原理
液压比例电磁阀工作原理
嘿，朋友们！今天咱来聊聊液压比例电磁阀的工作原理，这玩意儿可神奇啦！
你想想看，就好比家里的水龙头，你拧开一点，水就流出来得少一点，拧开得多，水就流得多，液压比例电磁阀差不多也是这么个道理。
它就像是一个超级精确的流量控制大师！
在一些工厂里，机器们可都得靠它来干活呢！比如一台大型注塑机，要精准地控制液压油的流量，这时候液压比例电磁阀就闪亮登场啦。
它能根据需要，非常细腻地调节液压油的通过量，让机器的动作恰到好处！就像一个出色的舞蹈编导，指挥着每一个动作的节奏和力度。
“哎呀，为啥它这么厉害呀？”有人可能会问。
嘿嘿，其实啊，它内部有一些超级精巧的结构呢。
就像一个迷你的魔法盒子，里面有着各种精巧的零件相互配合。
当电流通过它的时候，就像是给这个魔法盒子注入了魔力，它就开始神奇地工作啦。
比如说，在汽车的刹车系统里，液压比例电磁阀就能精确地控制刹车油的流量，让你的刹车既灵敏又平稳。
要是没有它，那刹车可就没准啦，说不定会让你吓一跳呢！
在很多工业设备中，液压比例电磁阀都是默默无闻的大功臣。
它悄悄地工作着，保障着一切的顺利进行。
所以说呀，可别小瞧它哟！
我觉得液压比例电磁阀真的是太了不起啦！它就像是一个默默无闻的幕后英雄，虽然我们平时不一定能注意到它，但它却在为我们的生活和工作默默地贡献着力量。
它那精确的控制能力，真的让人佩服不已！。
液压阀大全PPT课件
• 任意位置停止：两个工作油口断开或都与进油口相通（非差动连接）液压 缸可在任意位置停下；
71-17
第17页/共73页
1.电磁球阀
特点：今年来发展起来的一种电磁换向阀，以电磁铁推动钢球实现油路的通断；密封 好，换向频率高，反应速度快达250次/分；可以应用在高压系统中，抗污染能力强， 不易产生液压卡紧而且换向可靠；
7110换向阀主体部分的结构型式名称结构原理图图形符号使用场合二位二通阀控制油路的接通与断开相当于一个开关二位三通阀控制液流方向从一个方向换成另一个方向二位四通阀控制执行元件换向不能使执行元件在任一位置上停止运执行元件正反向运动时回油方式相同三位四通阀能使执行元件在任一位置上停止运动二位五通阀不能使执行元件在任一位置上停止运执行元件正反向运动时回油方式不同三位五通阀图11能使执行元件在任一位置上停止运动7111换向阀操纵形式操纵方式图形符号简要说明手动手动操纵弹簧复位中间位置时阀口互不相通机动挡块操纵弹簧复位通口常闭电磁电磁铁操纵弹簧复位电磁铁先导控制液压驱动阀心移动速度可分别由两端的节流阀调节使系统中执行元件能实现平稳的换向7112换向阀结构以三位四通换向阀为例说明其结构a结构原理图b图形符号1阀体3定位套4对中弹簧8线圈9衔铁10导套11插头组件7113二位三通电磁换向阀7114三位四通电液换向阀7115三位四通手动换向阀7116型式符号中位通路状况特点及应用四口全封闭液压泵不卸荷液压缸闭锁可用于多个换向阀的并联工作
M型
P 、 T相通，A 、B 口封闭，泵卸荷，液压缸闭锁，从静止到起动 较平稳；制动性与O 型相同；可用于泵卸荷液压缸锁紧的系统中
X型
71-16
P型
四口处于半开启状态，泵基本卸荷，但仍保持一定的压力。换向 性能介于O 型和H型之间
液压电磁阀工作原理
液压电磁阀工作原理
液压电磁阀是一种广泛应用于液压系统中的控制元件，它通过电磁力作用控制液路的开关，使液压系统中的流体能够按照一定的路线流动或停止流动，从而实现液压系统的控制。
液压电磁阀的工作原理主要涉及到液压、电磁和机械三个方面。
1. 液压方面
液压电磁阀的主要工作原理是利用液压力来控制液路的开关。
当液压电磁阀的控制腔口中的液压油被加压时，控制腔口中的弹簧被压缩，液压电磁阀的阀芯就会向一侧移动，从而改变液路的通断情况。
当液压电磁阀的控制腔口中的液压油被释放时，控制腔口中的弹簧就会恢复原状，液压电磁阀的阀芯也会回到原来的位置，从而恢复液路的初始状态。
2. 电磁方面
液压电磁阀的控制腔口中还包含有一个电磁线圈，当液压电磁阀接通电源时，电磁线圈就会产生磁场，从而吸引阀芯向一侧移动，改变液路的通断情况。
当液压电磁阀断开电源时，电磁线圈的磁场就会消失，阀芯也会回到原来的位置，从而恢复液路的初始状态。
3. 机械方面
液压电磁阀的阀芯和阀体之间有一个密封结构，当阀芯移动时，密封结构也会跟随移动，从而实现液路的通断。
液压电磁阀的阀芯和阀体之间的密封结构通常采用O形密封圈或V形密封圈，这样可以保证液压电磁阀在工作过程中的密封性能。
液压电磁阀的工作原理是涉及到液压、电磁和机械三个方面的。
通过控制电磁力和液压力的作用，液压电磁阀可以实现液路的通断，从而实现液压系统的控制。
液压电磁阀在工业上的应用非常广泛，例如液压机、铣床、数控机床等都需要使用液压电磁阀进行控制。
液压机电磁阀工作原理
液压机电磁阀工作原理
液压机电磁阀是一种重要的控制元件，用于控制液压系统中液压油的流动方向和压力大小。
其工作原理是利用电磁阀内部的电磁激励力将阀芯移动，从而改变阀芯与阀体的相对位置，以控制液压油的通断和方向。
液压机电磁阀由电磁激励线圈、阀芯、弹簧及阀体等组成。
当通电时，电磁激励线圈产生电磁场，使阀芯受到电磁激励力的作用而移动。
阀芯的移动会改变阀芯与阀座之间的相对位置，从而改变流体的通断和流动方向。
在无电流通入电磁激励线圈时，弹簧将阀芯推向原位，使阀芯与阀座紧密闭合，液压油无法流动。
当电流通过电磁激励线圈时，电磁场会产生电磁力，克服弹簧力将阀芯向电磁激励线圈方向移动，使阀芯与阀座分离，形成流体通路。
液压油通过阀芯和阀座之间的间隙，进入相应的出口通道，起到控制液压系统流动的作用。
当通断控制信号改变时，电磁激励线圈的电流也会发生相应的变化。
如果电流消失，弹簧力将再次推动阀芯回到原位，阀芯与阀座紧密闭合，液压油停止流动。
相反，如果电流继续通入，电磁激励力将继续使阀芯移动，改变液压油的流动状态。
总之，液压机电磁阀通过电磁激励力控制阀芯的移动，从而改变液压油的通断和流动方向，实现液压系统的控制。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
优选液压油路电磁阀工作原理 Ppt
BASIC SYSTEM
1) 一般认为一个简单的液压系统由油 箱（A）、电动机（B）、泵（C）、溢 流阀（D）、过滤器（E）、流量控制 阀（F）、方向控制阀（G）、和油缸 （H）组成。
G
F
E D
H
2) 油缸的运动是由流量控 制阀（确定运动的速度） 和方向控制阀（油缸运动 的方向）控制。
SWITCHING SOLENOID VALVE
A conventional solenoid valve can be thought of as a simple switching valve. It is controlled by some form of electrical device which simply switches the electrical current on or off.
In this case, the switch can be turned to any position between fully off and fully on to vary the brightness of the bulb.
In this case, the switch can be turned to any position between fully off and fully on to vary the brightness of the bulb.
C
B
A
BASIபைடு நூலகம் SYSTEM
当电磁阀得电时，油缸活塞将伸出和 回缩,其速度由流量控制阀确定，而电 磁阀不具有控制速度的能力。
BASIC SYSTEM
A three position solenoid valve can: - extend the cylinder
BASIC SYSTEM
A three position solenoid valve can: - extend the cylinder - retract the cylinder
and in the other position it is switched on but there are no intermediate states.
然而众所周知，另一种形式的开关能够 用来控制灯泡，调光开关
However, another type of switch can be used for controlling a light bulb known as a dimmer switch.
In this case, the switch can be turned to any position between fully off and fully on to vary the brightness of the bulb.
In this case, the switch can be turned to any position between fully off and fully on to vary the brightness of the bulb.
SWITCHING SOLENOID VALVE
一个传统的电磁阀能够被认为是一个简单的开关阀。 A conventional solenoid valve can be thought of as a simple switching valve. 它可以被一些只有简单电流通断的开关的电设备来控制 It is controlled by some form of electrical device which simply switches the electrical current on or off.
BASIC SYSTEM
1) 比例方向阀能够被看作与调光开 关具有同样功能。
A proportional directional valve can be thought of as the dimmer switch equivalent of an electrical switch.
2) 阀芯能够移动到在任一 位置，而不仅仅是三个不 连续的位置。
在这个例子中，这个开关能够被转到全开 和全关的任一位置，来调整灯泡的亮度
In this case, the switch can be turned to any position between fully off and fully on to vary the brightness of the bulb.
BASIC SYSTEM
A three position solenoid valve can: - extend the cylinder - retract the cylinder - stop the cylinder
因此电磁阀的动作非常象一个电路中的开 关
在此位置灯是关闭状态.
... 在另外一个位置是开启状态， 而没有中间状态。
阀芯在离开中位的方向仍 然确定油缸运动的方向， 但阀芯离开中位的距离控 制活塞的速度。
BASIC SYSTEM
于是在实际上比例阀可以同时作为方 向阀和流量阀来使用。
So in effect the proportional directional valve is acting as both a directional valve and a flow control valve.
In this case, the switch can be turned to any position between fully off and fully on to vary the brightness of the bulb.
In this case, the switch can be turned to any position between fully off and fully on to vary the brightness of the bulb.
In this case, the switch can be turned to any position between fully off and fully on to vary the brightness of the bulb.
在这个例子中，这个开关能够被转到全开 和全关的任一位置，来调整灯泡的亮度。
