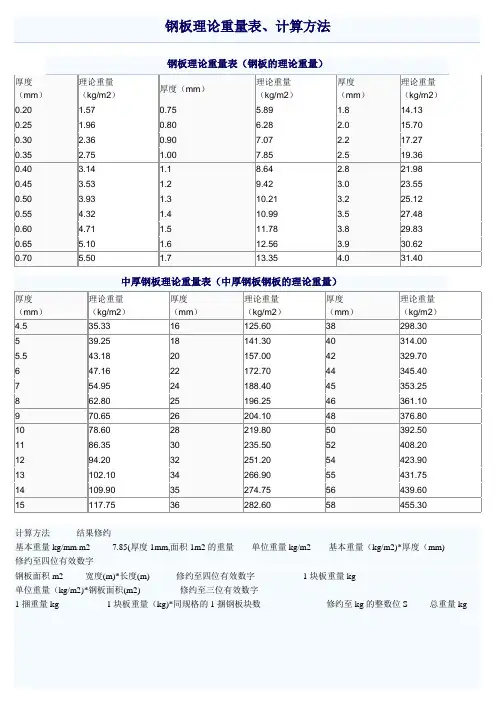

一、钢钣：
二、工字钢：
序号型号H(mm)b(mm)d(mm)G(kg/m) 11010068 4.511.261
21212074 5.013.987
312.612674514.223
41414080 5.516.890
51616088 6.020.513
61818094 6.524.143
720a2001007.027.929
820b2001029.031.069
922a2201107.533.070
1022b2201129.536.524
1124a2401168.037.477
1224b24011810.041.245
1325a2501168.038.105
1425b25011810.042.030
1527a2701228.542.825
三、轻型工字钢：
序号型号H(mm)b(mm)d(mm)G(kg/m) 11010055 4.59.46
21212064 4.811.5
31414073 4.913.7
41616081 5.015.0
51818090 5.118.4
618a180100 5.119.9
720200100 5.221.0
820a200110 5.222.7
922220110 5.424.0
1022a220120 5.425.8
1124240115 5.627.3
1224a240125 5.629.4
1327270125 6.031.5
1427a270135 6.033.9
1530300135 6.536.5
1630a300145 6.539.2
173********.042.2
183********.548.6
19404001558.056.1
20454501608.665.2
21505001709.576.8
225555018010.389.8
236060019011.1104
246565020012.0120
257070021013.0138
2670a70021015.0158
2770b70021017.5184
三、槽钢：
序号型号H(mm)b(mm)d(mm)G(kg/m) 155037 4.5 5.438
2 6.36340 4.8 6.634
四、轻型槽钢：
序号型号h(mm)b(mm)d(mm)G(kg/m) 155032 4.4 4.84
2 6.56536 4.4 5.90
388040 4.57.06
41010046 4.58.59
51212052 4.810.4
61414058 4.912.3
714a14062 4.913.3
81616064 5.014.2
916a16068 5.015.3
101818070 5.116.3
1118a18074 5.117.4
122020076 5.218.4
1320a20080 5.219.8
142222082 5.421.0
四、等边角钢：
序号型号b(mm)d(mm)G(kg/m) 122030.889
22204 1.145
3 2.5253 1.124
4 2.5254 1.459
53303 1.373
63304 1.786
7 3.6363 1.656
8 3.6364 2.163
9 3.6365 2.654
104403 1.852
114404 2.422
124405 2.976
13 4.5453 2.088
14 4.5454 2.736
15 4.5455 3.369
五、常用型材计算公式：
序
号
钢材类别计算公式代号说明
1
2圆角方钢F=a*a-0.8584rr a:边宽,r:圆角半径
3
4圆角扁钢F=aδ-0.8584rr a:宽角,δ:厚度,r:圆角半径
5圆钢,钢
丝,圆盘
条
F=0.7854dd d:半径
6六角钢F=0.866aa=2.598ss a:对边距离,s:边宽
7八角钢F=0.8284aa=4.8284ss a:对边距离,s:边宽
8钢管F=3.1416δ(D-δ)D:外经,δ:壁厚
9等边角钢F=d(2b-d)+0.2146(rr-2qq)
d:边厚,b:边宽,r:内圆角半
径,q:边端圆角半径
10
不等边角
钢
F=d(B+b-d)+0.2146(rr-qq)d:边厚,B:长边宽
11工字钢F=hd+2t(b-d)+0.8584(rr-qq)h:高度,b:腿宽,d:腰厚,t:平均
