使用WinCC Flexible 2008 SP4创建的项目如何移植到博途软件中

C o p y r i g h t S i e m e n s A G C o p y r i g h t y e a r A l l r i g h t s r e s e r v e d
目录
1
基本介绍........................................................................................................... 3 1.1 软件环境及安装要求 .......................................................................... 3 1.1.1 软件环境 ............................................................................................ 3 1.1.2 安装要求 .. (3)
2
操作过程........................................................................................................... 4 2.1 设备类型在博途软件中包含 ................................................................ 4 2.1.1 移植过程 ............................................................................................ 4 2.2 设备类型在博途软件中不包含 ............................................................ 6 2.2.1
移植过程 (6)
3 常见错误及解决方法 ......................................................................................... 8 3.1 项目版本不符 ..................................................................................... 8 3.2 设备类型在博途软件中不包含 ............................................................ 8 3.3 博途软件中未安装 WinCC Flexible 中的移植选项 . (9)
C o p y r i g h t S i e m e n s A G C o p y r i g h t y e a r A l l r i g h t s r e s e r v e d
1
基本介绍
国内使用 WinCC Flexible 2008 SP4 组态触摸屏的客户非常多，由于 WinCC 博途软件对移植的 WinCC Flexible 项目版本要求为 WinCC Flexible 2008 SP2 或 WinCC Flexible 2008 SP3，本文将介绍使用 2008 SP4 版本软件组态的项目向 WinCC 博途移植时的操作步骤及可能遇到的问题。

1.1
软件环境及安装要求
1.1.1
软件环境
1.Windows7 SP1 Professional
2.WinCC Flexible 2008 SP4 China Standard
3.WinCC V13 SP1 Professional
1.1.2 安装要求
WinCC V13 SP1 Professional
图1-1 博途安装选项
如图1-1所示，博途软件安装必须选中 WinCC Flexible 2008 SP2/SP3中的项目移植、SQL installation 选项。

WinCC Flexible 2008 SP4
WinCC Flexible 2008 SP4 选择完整安装即可。

C o p y r i g h t S i e m e n s A G C o p y r i g h t y e a r A l l r i g h t s r e s e r v e d
2
操作过程
2.1
设备类型在博途软件中包含
2.1.1
移植过程
1.使用 WinCC Flexible 2008 SP4 打开 MP277 触摸屏项目，如图 2-1。

图2-1 MP277 项目

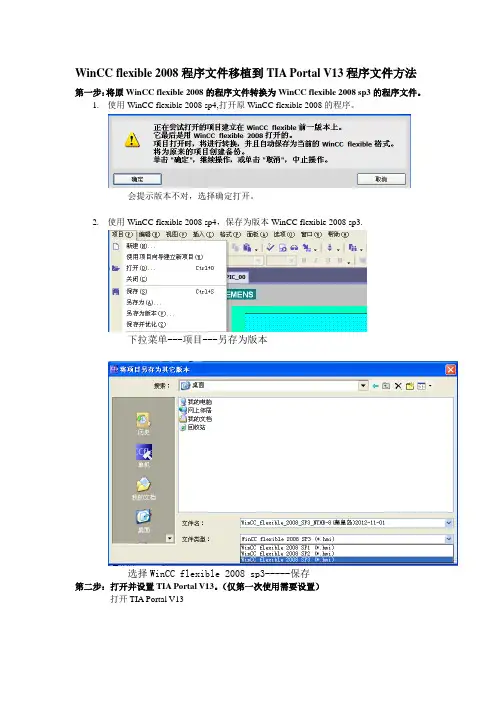

2.点击项目菜单并选择另存为版本选项。

如图 2-2。

图2-2 另存为版本
C o p y r i g h t S i e m e n s A G C o p y r i g h t y e a r A l l r i g h t s r e s e r v e d
3.将项目类型选为 2008 SP3 版本。

如图 2-3。

图2-3 另存为 2008 SP3版本
4.打开WinCC V13 SP1软件并选择移植项目，在源路径处选择另存好的 WinCC Flexible 项目。

如图 2-4，2-5。

图2-4 博途移植
图2-5 源路径
C o p y r i g h t S i e m e n s A G C o p y r i g h t y e a r A l l r i g h t s r e s e r v e d
5.移植完成后的项目。

如图 2-6。

图2-6 博途移植完成
2.2
设备类型在博途软件中不包含
2.2.1
移植过程
1.如果所用设备在博途中包含可按
2.1.1 中步骤操作，如果该设备在博途中不包含（如 Smart Line 系列触摸屏），则需先转换设备类型，再进行移植。

如图 2-7。

图2-7 不支持的设备类型
2.在 Smart 700 IE 名称上点击右键并选择更改设备类型选项，将更改为 MP 277 8“ Touch 。

如图 2-8。

C o p y r i g h t S i e m e n s A G C o p y r i g h t y e a r A l l r i g h t s r e s e r v e d
图2-8 更改设备类型
3.更改后的项目。

如图 2-8。

图2-9 更改后的项目
4.然后按照 2.1.1 中 2至5步操作即可完成移植过程。

C o p y r i g h t S i e m e n s A G C o p y r i g h t y e a r A l l r i g h t s r e s e r v e d
3
常见错误及解决方法
3.1
项目版本不符
如果所保存的项目版本并非 WinCC Flexible 2008 SP2 或 WinCC Flexible 2008 SP3会有如下错误。

如图 3-1及3-2。

图3-1 错误
图3-2 错误日志
解决方法：将项目另存为WinCC Flexible 2008 SP2 或 WinCC Flexible 2008 SP3版本即可。

3.2 设备类型在博途软件中不包含
如果移植的项目中的设备在博途软件中不包含（如 Smart 700）则会有如下错误。

如图 3-3及3-4。

C o p y r i g h t S i e m e n s A G C o p y r i g h t y e a r A l l r i g h t s r e s e r v e d
图3-3 错误
图3-4 错误日志
解决方法：按照2.2.1 中步骤将 Smart 700 设备类型更改为 MP 277 即可。

3.3 博途软件中未安装 WinCC Flexible 中的移植选项
如果博途软件中未安装 WinCC Flexible 中的移植选项则会有如下错误。

如图 3-5及3-6。

C o p y r i g h t S i e m e n s A G C o p y r i g h t y e a r A l l r i g h t s r e s e r v e d
图3-5 错误
图3-6 错误日志
解决方法：使用博途安装光盘重新安装 WinCC Flexible 移植选项后再移植即可。
