PROTOOL的程序为什么无法移植到FLEXIBLE 2008 SP3 中

合集下载

WinCC_flexible_2008_SP4安装出现问题

WinCC_flexible_2008_SP4安装出现问题
1、开始-运行-regedit
2、在注册表内“HKEY_LOCAL_MACHINE\System\CurrentControlSet\Control\S ession Manager\ ”中删除注册表值“PendingFileRenameOperations” 不要重新启动，继续安装软件。

SMART LINE 700IE V3d 安装
3、先运行WinCC_flexible_SMART_V3
4、再运行更新WinCC_flexible_SMART_V3_Upd2
SMART LINE 700IE V3程序传送
1、屏的设置
上电后击点control panel在弹出的画面中击点transfer
在激活channel1中的勾选使能，击点advanced进入到屏的地址设置
选择specify an IP address输入地址192.168.0.2
击点ok返回初始画面击点transfer等待pc传送
设置PG/PC
在电脑的控制面板中击点设置PG/PC接口
把使用接口分配参数改为TCP/IP-realtek PCIe FE Family方式
电脑网络设置
打开网络连接查看本地连接击点Internet协议pv4击点属性勾选使用下面的IP地址
输入192.168.0.3子网掩码155.155.155.0
打开项目选择设备进行传送
模式选择以太网
计算机名或IP地址为192.168.0.2（与屏的地址一样）按传送按钮。

WinCC flexible ES -- 建立开发环境 -- 安装和扩展软件

返回列表WinCC flexible ES -- 建立开发环境 -- 安装和扩展软件当安装或卸载 WinCC flexible 后，为什么一些字体不能在 STEP 7 Basic V10.5 中使用？对于操作员面板如何进行操作系统更新(OS 更新)？为什么在安装完 WinCC flexible 2008 后无法安装 WinCC V6.2 或 WinCC V6.2 SP2 中的 SQL server ？什么原因导致 Microsoft SQL Server 2005 Express 不能被成功安装，为什么创建或打开 WinCC flexible 2008 工程时异常中止？使用 WinCC flexible的不同版本时该如何处理？哪些原因会引起 WinCC flexible 安装异常中断或无法正常启动？哪里可以获得WinCC flexible的HSPs (硬件支持包) ?什么可能导致全部所选择的用户界面语言不能够使用?什么原因可能导致安装 MSDE(Microsoft Desktop Engine) 不成功？安装 WinCC flexible 时 Setup 程序不启动的可能原因是什么？如何跳过消息“请在安装任何其它程序前重新启动”？如何卸载 WinCC flexible 2004？如何在 SIMATIC WinCC flexible 中安装 ProAgent ？为什么安装了WinCC flexible后从STEP7中不能启动Protool?哪些微软操作系统( Windows XP / 2000 / Vista )可以使用相应版本的 SIMATIC WinCC flexible ？如何从硬盘安装WinCC flexible ？当安装或卸载 WinCC flexible 后，为什么一些字体不能在 STEP 7 Basic V10.5 中使用？显示订货号描述：当安装或卸载 WinCC flexible 后，一些系统字体将不能再使用：z在 STEP 7 Basic V10.5 之后安装 WinCC flexible 2007 或 WinCC flexible 2008z在 STEP 7 Basic 之后卸载 WinCC flexible 2007, WinCC flexible 2008 或 WinCC flexible 2008 + SP1这些字体仍然存在于计算机上，您必须在 Windows 中重新使能或插入它们。

使用ProTool 组态的Simatic 系列面上传下载问题大全

使用ProTool 组态的Simatic 系列面上传下载问题大全殷力鹏2006-10-23 唐山开诚电器有限责任公司面板上传下载问题大全前言：本文档基于ProTool 或ProTool/Pro V6 SP2 Asia 版本。

使用ProTool 组态的Simatic 系列面板按如下表格分类基于文本的面板TD17，OP3,OP5,OP7,OP15,OP17基于图形的面板OP25,OP27,TP27,OP35,OP37,TP37基于Windows 的面板TP170 和OP170 系列，TP270 和OP270 系列，MP270 和MP370 系列一、基于文本或图形的面板1. 我应该使用什么电缆对基于文本或图形的面板进行下载？答：对于这类面板，在出厂设置下（即还没有下载过项目文件）必须使用专用的串口电缆进行项目下载。

该电缆订货号为：6XV1 440-2KH32（注意：OP3 下载必须使用随设备自带的串口下载电缆，一头为标准9针头，一头类似电话线接头），电缆接线图如下：如果面板现有项目界面中集成了MPI下载的选项，下载下载时也可以使用MPI方式。

如果使用用MPI下载，必须使用相应的通讯处理器（CP），例如：CP5511，CP5611，.. CP5613。

MPI电缆的接线方式为：3－3，4－4，5－5，8－8。

注意：PC Adapter也可以实现对面板的MPI下载，但是面板MPI口不能给PC Adapter供电，所以不能直接连接。

需要用Profibus电缆连接面板与PLC的MPI口，并把PC Adapter插在PLC一侧Profibus连接器的PG接口上，PC Adapter即可访问到面板。

注意：USB-串口转换器不能用于串口下载注意：原装电缆能确保设备正常工作。

若在工程紧急且确实没有此电缆的情况下,用户可自制电缆下装程序。

但因此产生的设备损坏等不良后果,西门子不承担其负责。

2、对基于文本或图形的面板进行串口下载时应该注意哪些方面？答：如果串口下载出现问题，请检查以下方面：a、必须先把面板切换到传输模式（transfer mode）。

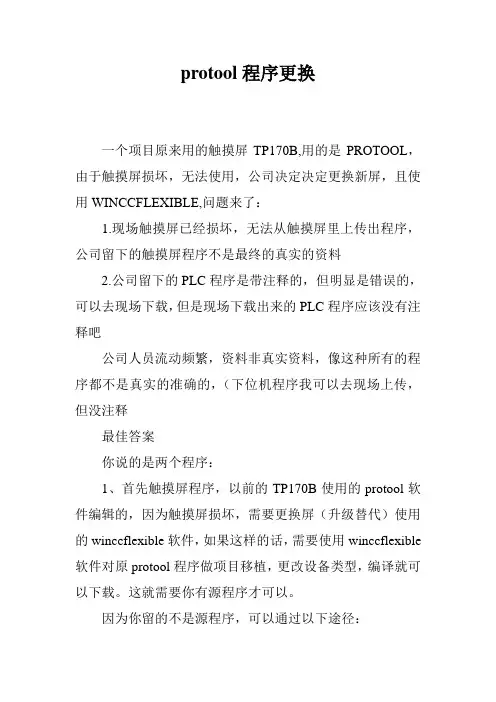

protool程序更换

protool程序更换
一个项目原来用的触摸屏TP170B,用的是PROTOOL，由于触摸屏损坏，无法使用，公司决定决定更换新屏，且使用WINCCFLEXIBLE,问题来了：
1.现场触摸屏已经损坏，无法从触摸屏里上传出程序，公司留下的触摸屏程序不是最终的真实的资料
2.公司留下的PLC程序是带注释的，但明显是错误的，可以去现场下载，但是现场下载出来的PLC程序应该没有注释吧
公司人员流动频繁，资料非真实资料，像这种所有的程序都不是真实的准确的，（下位机程序我可以去现场上传，但没注释
最佳答案
你说的是两个程序：
1、首先触摸屏程序，以前的TP170B使用的protool软件编辑的，因为触摸屏损坏，需要更换屏（升级替代）使用的winccflexible软件，如果这样的话，需要使用winccflexible 软件对原protool程序做项目移植，更改设备类型，编译就可以下载。

这就需要你有源程序才可以。

因为你留的不是源程序，可以通过以下途径：
1、找设备厂家要，可能能要到。

2、维修好触摸屏，上载源程序上（要求）：
（1）触摸屏带有存储卡
（2）下载程序的时候勾选回传选项
这样可以上载程序，如果不行只能进行prosave备份还原，还有就是你更换同样型号的触摸屏做备件；
2、PLC程序，如果留的不是源程序的话，可以通过上载PLC程序，但是上载的不是带注释的，你可以把符号表拷到上载的程序里面，这样可能大部分注释还是对的，可以作为参照作用，因为设备调试可能经过很多修改，难免会有所改动，这个不影响，可以对照硬件和程序增加修改注释。

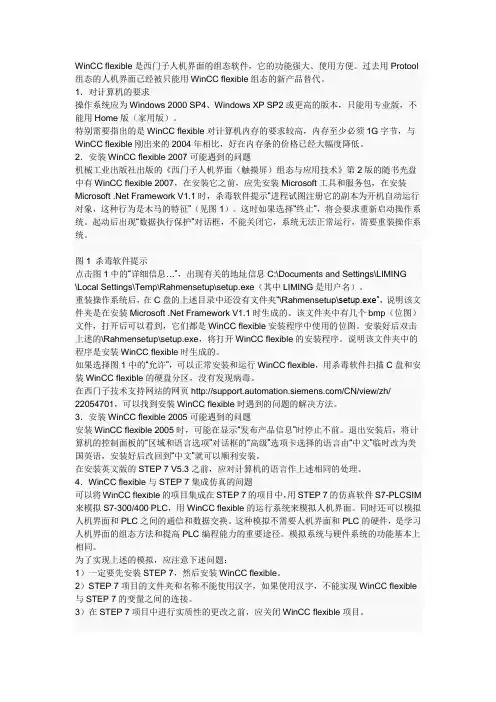

wincc flexible 使用方法2003

WinCC flexible是西门子人机界面的组态软件，它的功能强大、使用方便。

过去用Protool 组态的人机界面已经被只能用WinCC flexible组态的新产品替代。

1．对计算机的要求操作系统应为Windows 2000 SP4、Windows XP SP2或更高的版本，只能用专业版，不能用Home版（家用版）。

特别需要指出的是WinCC flexible对计算机内存的要求较高，内存至少必须1G字节，与WinCC flexible刚出来的2004年相比，好在内存条的价格已经大幅度降低。

2．安装WinCC flexible 2007可能遇到的问题机械工业出版社出版的《西门子人机界面（触摸屏）组态与应用技术》第2版的随书光盘中有WinCC flexible 2007，在安装它之前，应先安装Microsoft工具和服务包，在安装Microsoft .Net Framework V1.1时，杀毒软件提示“进程试图注册它的副本为开机自动运行对象，这种行为是木马的特征”（见图1）。

这时如果选择“终止”，将会要求重新启动操作系统。

起动后出现“数据执行保护”对话框，不能关闭它，系统无法正常运行，需要重装操作系统。

图1 杀毒软件提示点击图1中的“详细信息…”，出现有关的地址信息C:\Documents and Settings\LIMING\Local Settings\Temp\Rahmensetup\setup.exe（其中LIMING是用户名）。

重装操作系统后，在C盘的上述目录中还没有文件夹“\Rahmensetup\setup.exe”，说明该文件夹是在安装Microsoft .Net Framework V1.1时生成的。

该文件夹中有几个bmp（位图）文件，打开后可以看到，它们都是WinCC flexible安装程序中使用的位图。

安装好后双击上述的\Rahmensetup\setup.exe，将打开WinCC flexible的安装程序。

flexible2008集成S7

flexible2008集成S7怎么将一个winccflexible2008新项目集成到S7中?怎么将一个winccflexible2008旧项目从S7中移除.怎么将集成在S7中的protool项目移除?这3个问题.;.我看2008里面并没有问题补充：OP37能在flexible2008里直接转化到MP277么?最佳答案(1)怎么将一个winccflexible2008新项目集成到S7中?——————参考以下资料做：《如何把winccflexible和step7项目集成在一起》下载：/download/Upload/AS/faq/3879 7080.pdf《WinCCflexible2008手册》中第20章关于“WinccFlexible 与STEP7的集成”/download/Upload/AS/manual/1 8796010[2].pdf（2）怎么将一个winccflexible2008旧项目从S7中移除.————选中--项目---将在STEP7中集成前面的勾去掉，或者在--项目---从STEP7复制-将WinCCflexible项目另存一个地方，然后在STEP7中将WinCCflexible项目删除。

（3）怎么将集成在S7中的protool项目移除?————和第二条同理。

另外需要注意：把集成在STEP7中的WinCCflexible项目分离出来。

形成一个分集成项目，需要使用菜单“项目”(Project)-“从STEP7中拷贝”(CopyfromSTEP7)，不能使用“另存”(Saveas)，因为后者还会带有相关STEP7项目的信息（连接和符号表等）。

具体的步骤可以参考以下链接：/CN/view/en/19323562。

WinCC flexible 2008移植到Portal V13方法

WinCC flexible 2008程序文件移植到TIA Portal V13程序文件方法
第一步：将原WinCC flexible 2008的程序文件转换为WinCC flexible 2008 sp3的程序文件。

1.使用WinCC flexible 2008 sp4,打开原WinCC flexible 2008的程序。

会提示版本不对，选择确定打开。

2.使用WinCC flexible 2008 sp4，保存为版本WinCC flexible 2008 sp
3.
下拉菜单---项目---另存为版本
选择WinCC flexible 2008 sp3-----保存
第二步：打开并设置TIA Portal V13。

（仅第一次使用需要设置）
打开TIA Portal V13
选择---项目视图
下拉菜单---选项---设置
在设置---可视化---调整画面大小---如图选择
第三步：使用TIA Portal V13移植WinCC flexible 2008 sp3的程序文件。

下拉菜单---项目---移植项目
选择填写项目名称---目标路径---移植,完成。

备注：移植后的组态画面、文字需要调整。

protool同步错误

protool同步错误
protool项目在台式机上编译时编译成功，考到笔记本上编译时报同步错误。

这是为什么，怎么处理。

台式机没有装s7和wincc,笔记本上都装了，是不是有影响?该怎么处理？
问题补充：
屏是op7-dp软件是protool/procsv6.0winccflexible2007
最佳答案
如果在台式机编译可以通过的话，证明项目没有问题，觉得有可能是protool安装在笔记本上与操作系统不兼容或者与其他软件不兼容造成的。

protool兼容性：
protoolv6.0可以在win98、winme、win2000或者xp系统上安装，具体的参考protool兼容性列表：
《simaticprotool/lite，simaticprotool及simaticprotool/pro 的各版本分别与哪些windows操作系统兼容？》——
/cn/view/zh/23159964。

WinCC flexible 2008 SP3

Siemens AG Industry Sector Postfach 48 48 90026 NÜRNBERG 德国
文件订购号: 在线帮助的发行版 Ⓟ 12/2011 本公司保留技术更改的权利
Copyright © Siemens AG 2011. 保留所有权利
目录
1 安装......................................................................................................................................................5
1.2
1.3 1.3.1 1.3.2 1.3.3 1.3.4
修改 WinCC flexible 的安装..................................................................................................28
1.5 1.5.1 1.5.2
卸载 WinCC flexible..............................................................................................................50 卸载 WinCC flexible 及其组件..............................................................................................50
1.1 1.1.1 1.1.2 1.1.3 1.1.4 1.1.5 1.1.6 1.1.7 1.1.8

使用WinCC Flexible 2008 SP4创建的项目如何移植到博途软件中

C o p y r i g h t S i e m e n s A G C o p y r i g h t y e a r A l l r i g h t s r e s e r v e d目录1基本介绍........................................................................................................... 3 1.1 软件环境及安装要求 .......................................................................... 3 1.1.1 软件环境 ............................................................................................ 3 1.1.2 安装要求 .. (3)2操作过程........................................................................................................... 4 2.1 设备类型在博途软件中包含 ................................................................ 4 2.1.1 移植过程 ............................................................................................ 4 2.2 设备类型在博途软件中不包含 ............................................................ 6 2.2.1移植过程 (6)3 常见错误及解决方法 ......................................................................................... 8 3.1 项目版本不符 ..................................................................................... 8 3.2 设备类型在博途软件中不包含 ............................................................ 8 3.3 博途软件中未安装 WinCC Flexible 中的移植选项 . (9)C o p y r i g h t S i e m e n s A G C o p y r i g h t y e a r A l l r i g h t s r e s e r v e d1基本介绍国内使用 WinCC Flexible 2008 SP4 组态触摸屏的客户非常多，由于 WinCC 博途软件对移植的 WinCC Flexible 项目版本要求为 WinCC Flexible 2008 SP2 或 WinCC Flexible 2008 SP3，本文将介绍使用 2008 SP4 版本软件组态的项目向 WinCC 博途移植时的操作步骤及可能遇到的问题。

关于ProTool和基于Windows的操作单元的上载问题

关于ProTool和基于Windows的操作单元的上载问题一般来说，只有基于Windows的操作单元（TP/OP 170B，TP/OP 270，MP270B/370）支持项目上载，而基于文本和基于图形的操作单元（OP 7/17，OP/TP 27/37）不支持项目上载。

也就是说，可以从基于Windows操作单元中获得可以编辑的项目源文件，而不能从基于文本和基于图形的操作单元中获得可以编辑的项目源文件，但都可以获得项目备份以供恢复。

1. 项目上载的概念1.1 用途项目源文件（*.pdb）经过ProTool编译后生成运行文件（*.fwd），用户一般都是将运行文件下载到操作单元。

如果用户希望使用操作单元中的项目数据进一步开发项目或用于错误分析，即希望上载项目，项目源文件必须保留在操作单元上。

在支持外部存储介质的操作单元上，不仅能够存储编译过的项目运行文件，还可以存储项目的源文件，因此可以从操作单元上载项目。

上载项目可以使用户分析现有的项目并进行修改，即使原始操作单元或源文件（*.pdb）损坏。

1.2 系统要求在操作单元上必须具有足够的存储空间。

必须在操作单元上为源文件设置存储位置，运行文件一般存储在内部闪存，源文件一般存储在CF卡或PC卡。

运行文件必须与源文件一起下载。

1.3 上载/下载过程当在下载操作期间传送源文件时，系统对源文件（*.pdb）进行压缩，并以*.pdz的文件格式传送给操作单元的外部存储介质（CF卡或PC卡），上载以后，*.pdz文件在ProTool中解压缩。

如果操作单元上没有任何存储卡，下载操作将中止。

但在中止之前，与项目有关的所有数据均已传送，已经下载的数据可以启动操作面板的运行系统。

如果操作单元上没有任何存储卡，上载操作将中止。

1.4 注意事项TP170A不支持项目上载。

对于基于Windows的设备，需要存储卡来存储*.pdz文件。

上载和解压缩得到的项目源文件只能用等于或高于创建项目源文件的ProTool版本才能打开。

如何将集成在SIMOTION中的ProTool项目转换为WinCC flexible项目

如何移植SIMOTION 集成的ProTool项目为WinCC flexible项目 How do you migrate a ProTool project with SIMOTION to a WinCC flexible project摘要如何移植SIMOTION 集成的ProTool项目为WinCC flexible项目的方法。

关键词SIMOTION ，ProTool，WinCC flexibleKey Words SIMOTION ，ProTool，WinCC flexible网上课堂－/service/e training/ Page 2-10目录一、应用场合： (4)二、实现方法： (4)网上课堂－/service/e training/ Page 3-10一、应用场合：移植SIMOTION 集成的ProTool项目为WinCC flexible项目。

二、实现方法：1．集成在SIMOTION 的ProTool项目移植成WinCC flexible项目(1)首先，使用SIMOTION SCOUT 打开需用转换的 SIMOTION 项目。

(2)应将旧版本的SIMOTION 项目转换为最新版本的SIMOTION 项目。

(3)关闭SIMOTION SCOUT。

(4)启动 WinCC flexible。

选择“Open ProTool Project”菜单并选择“STEP 7图标”。

找到需转换的项目。

图1网上课堂－/service/e training/ Page 4-10网上课堂－/service/e training/Page 5-10双击此项目可找到集成的 ProTool 项目并点击打开。

图2按照ProTool 的移植导航开始将ProTool 项目移植为WinCC flexible 项目。

图3图4图5网上课堂－/service/e training/ Page 6-10网上课堂－/service/e training/Page 7-10图6(5) 项目移植完成后会自动打开 WinCC flexible 项目。
