轨道检测技术讲解
轨道检测的内容及轨检车课件
△h2为轨道断面Ⅱ-Ⅱ的水平值，△h1-△h2为基长L（断面I-I与断面II-II之间
距）时两轨道断面的水平差。水平已经测出，所以只要按规定基长取两断面
2024/3水/12平差即可计算出扭曲值。
13
轨道检测的内容及轨道检查车的使用
————轨道检测车的使用
轨道检测车的检测周期 ——根据运量和线路状态确定
±1mm。
轨道检测的内容及轨道检查车的使用
————轨道检测车的使用
轨道检测车的基本原理——以GJ-4型轨检车为例（2）
• 曲率的检测原理——曲率为一定弦长曲线轨道（如30米）对应的圆心角a，即 度/30m。度数大，曲率大，半径小。反之，度数小，曲率小，半径大。轨检 车通过曲线时、测量轨检车每通过30米后车体方向角的变化值，计算出轨检 车通过30米后的相应圆心角的变化值。即曲率。曲率、曲率变化率是检测曲 线圆度的波形通道，仅供参考，不作考核内容。能正确判断曲线正矢连续差 和曲线的圆度。曲率变化率的波形通道有突变，正矢肯定不好，（50×曲率） =正矢，如：某曲线曲率为0.46、正矢=50×0.46=23mm。在直线上存在碎弯， 小方向或轨距递减不好。
2024/3/12
5
第三节 轨道轨检道测检的测内的容内及轨容道检查车的使用
————轨道检测的主要内容
轮轨作用力检测
2024/3/12
6
第三节 轨道轨检道测检的测内的容内及轨容道检查车的使用
噪声检测
————轨道检测的主要内容
• 高速列车由于速度高，产生的噪声也相对较大，减少
噪声特别重要。噪声来自四个方面:车体周围空气噪
2024/3/12
12
轨道检测的内容及轨道检查车的使用
————轨道检测车的使用
轨道动态检测课件
详细描述
轨道动态检测市场需求的主要推动因素是提 高运行安全和运输效率。通过实时监控轨道 状态和使用先进的检测设备，可以及时发现 潜在的安全隐患，减少事故发生的可能性。 同时，通过优化轨道布局和使用高效的检测 技术，可以提高列车的通过速度和运输效率
。
社会效益与经济效益
总结词
社会效益和经济效益显著
详细描述
案例三：矿区铁路线路检测案例
总结词
矿区铁路线路具有复杂的地形和恶劣的环境条件，其 维护难度较大。轨道动态检测技术可以在矿区铁路线 路的维护中发挥重要作用，提高线路的安全性和稳定 性。
详细描述
矿区铁路线路面临着复杂的地形和恶劣的环境条件，如 山岭重丘、长大坡道、曲线半径小等，给线路的维护带 来了很大的难度。通过轨道动态检测技术，可以在列车 运行过程中对线路的平直度、轨距、高低差、水平差、 曲线半径等参数进行全面、准确、实时的检测，及时发 现和解决潜在的安全隐患，提高线路维护的针对性和效 率。同时，轨道动态检测技术还可以为矿区铁路线路的 改线和扩建提供准确的数据支持。
轨道动态检测技术的广泛应用将带来显著的社会效益和 经济效益。通过提高运行安全和运输效率，可以减少事 故的发生和交通拥堵，提高公众出行的舒适度和安全性 。同时，轨道动态检测技术的发展也将带动相关产业的 发展，创造更多的就业机会和技术转化机会。
THANKS
感谢观看
05 轨道动态检测实 际案例
案例一：铁路线路检测案例
总结词
通过运用轨道动态检测技术，对铁路线路进行全面、准确、实时的检测，为线路维护和安全管理提供及时、可靠 的数据支持。
详细描述
铁路线路是列车运行的基础设施，其状态直接影响到列车运行的安全和效率。通过轨道动态检测技术，可以在列 车运行过程中对线路的平直度、轨距、高低差、水平差、曲线半径等参数进行全面、准确、实时的检测，及时发 现和解决潜在的安全隐患，提高线路维护的针对性和效率。
高速列车的轨道检测与维修教程
高速列车的轨道检测与维修教程欢迎阅读本文，将为您详细介绍高速列车的轨道检测与维修教程。
高速列车的安全性和舒适性是保证乘客出行的关键因素，而轨道的检测与维修是确保列车正常运行的重要环节。
本文将重点介绍高速列车轨道检测的方法和常见问题的维修方法，以帮助您更好地了解和应对轨道相关的技术挑战。
一、高速列车轨道检测的方法1. 视觉检测：视觉检测是最常用的轨道检测方法之一。
通过安装在列车上的摄像头和图像处理算法，可以实时监测轨道的状况。
视觉检测可以检测到轨道的缺陷、损伤和异物等问题，例如裂缝、磨损和碎石等。
一旦发现异常情况，相关人员将立即采取必要的维修措施。
2. 振动检测：振动检测是一种通过检测轨道振动来判断轨道状况的方法。
高速列车在行驶过程中会产生各种振动，而这些振动可以被检测装置感知并分析。
通过对振动的监测和分析，可以及时发现轨道的异常问题，如松动的螺栓或损坏的轨道连接件等。
振动检测具有及时性和高敏感性的特点，对轨道的维护和修复起到了重要作用。
3. 超声波检测：超声波检测是一种使用超声波技术来检测轨道问题的方法。
该方法通过将超声波传感器置于轨道表面或附近，以探测材料内部的缺陷。
超声波检测可以发现轨道的裂纹、空洞和结构问题等。
由于超声波穿透力强，能够深入轨道材料内部进行检测，因此被广泛应用于高速列车的轨道检测中。
二、高速列车轨道维修的方法1. 轨道磨削：当发现轨道表面出现磨损、凹陷或突出时，需要进行轨道磨削修复。
轨道磨削是使用专门的磨削机器对轨道表面进行磨削和修复的过程。
通过磨削，可以恢复轨道的平整度和垂直度，确保列车的正常运行。
轨道磨削应该定期进行，以防止轨道的进一步损坏。
2. 螺栓紧固：轨道连接使用螺栓将轨道连接件固定在一起。
由于列车的振动和气候变化等原因，螺栓可能会松动。
定期检查轨道上的螺栓紧固情况，并及时进行紧固，以确保轨道的稳固性和安全性。
3. 异物清除：在高速列车轨道上，可能会出现异物，如石块、树枝等。

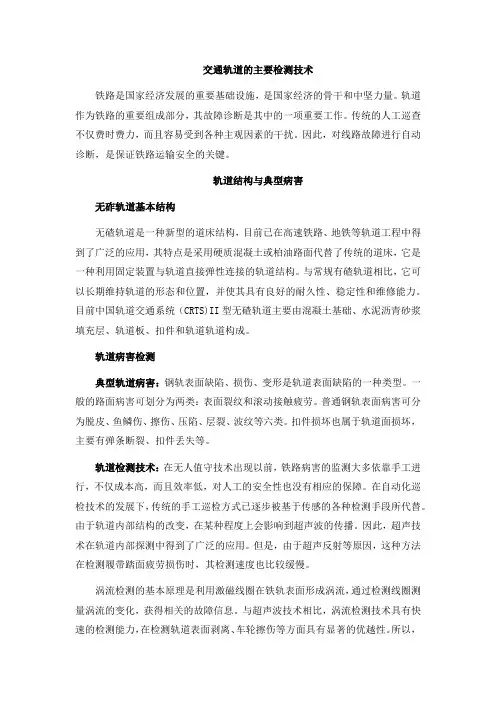

交通轨道的主要检测技术
交通轨道的主要检测技术铁路是国家经济发展的重要基础设施，是国家经济的骨干和中坚力量。
轨道作为铁路的重要组成部分，其故障诊断是其中的一项重要工作。
传统的人工巡查不仅费时费力，而且容易受到各种主观因素的干扰。
因此，对线路故障进行自动诊断，是保证铁路运输安全的关键。
轨道结构与典型病害无砟轨道基本结构无碴轨道是一种新型的道床结构，目前已在高速铁路、地铁等轨道工程中得到了广泛的应用，其特点是采用硬质混凝土或柏油路面代替了传统的道床，它是一种利用固定装置与轨道直接弹性连接的轨道结构。
与常规有碴轨道相比，它可以长期维持轨道的形态和位置，并使其具有良好的耐久性、稳定性和维修能力。
目前中国轨道交通系统（CRTS)II型无碴轨道主要由混凝土基础、水泥沥青砂浆填充层、轨道板、扣件和轨道轨道构成。
轨道病害检测典型轨道病害：钢轨表面缺陷、损伤、变形是轨道表面缺陷的一种类型。
一般的路面病害可划分为两类：表面裂纹和滚动接触疲劳。
普通钢轨表面病害可分为脱皮、鱼鳞伤、擦伤、压陷、层裂、波纹等六类。
扣件损坏也属于轨道面损坏，主要有弹条断裂、扣件丢失等。
轨道检测技术：在无人值守技术出现以前，铁路病害的监测大多依靠手工进行，不仅成本高，而且效率低，对人工的安全性也没有相应的保障。
在自动化巡检技术的发展下，传统的手工巡检方式已逐步被基于传感的各种检测手段所代替。
由于轨道内部结构的改变，在某种程度上会影响到超声波的传播。
因此，超声技术在轨道内部探测中得到了广泛的应用。
但是，由于超声反射等原因，这种方法在检测履带踏面疲劳损伤时，其检测速度也比较缓慢。
涡流检测的基本原理是利用激磁线圈在铁轨表面形成涡流，通过检测线圈测量涡流的变化，获得相关的故障信息。
与超声波技术相比，涡流检测技术具有快速的检测能力，在检测轨道表面剥离、车轮擦伤等方面具有显著的优越性。
所以，通常采用涡流探测和超声探测装置。
由于涡流检测技术对检测线圈的安装位置有很高的要求，因此，在实际测试中，由于设备的调试比较繁琐，测试结果的稳定性也不高。
铁路轨道检测技术发展史
铁路轨道检测技术发展史一、传统铁路轨道检测技术1.1 视觉检测技术•使用人眼进行巡视检测•依赖经验判断轨道是否存在问题1.2 触觉检测技术•应用仪器对轨道进行物理感知•如使用脚踏检测轨道弹性1.3 正轨测量技术•利用仪器测量轨道的几何形状•如直线度、高低压等参数二、数字化铁路轨道检测技术的出现2.1 激光技术在铁路轨道检测中的应用•激光测量仪器的发展和应用•可靠、高效、精确检测轨道2.2 高速摄像机在铁路轨道检测中的应用•高速摄像机实时监控轨道状态•可用于智能化分析与判断2.3 红外热像技术在铁路轨道检测中的应用•利用红外热像仪监测轨道温度分布•识别异常情况，提早预警2.4 磁力传感器技术在铁路轨道检测中的应用•利用磁力传感器检测轨道磁场分布•实现对轨道的无损检测三、人工智能与机器学习在铁路轨道检测中的应用3.1 图像识别技术在铁路轨道检测中的应用•使用卷积神经网络进行图像识别•实时监测轨道异常，提高效率3.2 数据挖掘技术在铁路轨道检测中的应用•对大量轨道数据进行深度挖掘•优化维护计划，提高维护效率3.3 物联网技术在铁路轨道检测中的应用•通过传感器与设备的互联互通•实现对轨道状态的实时监测与管理四、铁路轨道检测技术的发展趋势4.1 多技术融合发展•结合不同的检测技术优势•提高检测精度与效率4.2 自动化与智能化•引入无人机、机器人等技术•实现自动化检测与维护4.3 数据处理与分析•引入大数据处理与分析技术•对海量数据进行深度挖掘与分析4.4 物联网与云平台应用•利用物联网与云平台实现数据共享•加强铁路轨道检测的远程监控与管理五、结语随着科技的发展，铁路轨道检测技术也在不断进步和完善。
从传统的人工巡视到数字化检测，再到人工智能与机器学习的应用，铁路轨道的安全性和可靠性得到了大幅提升。
未来，我们可以期待更加先进的技术的出现，使铁路运输更加安全、高效、智能化。
铁路工程中的轨道检测技术应用方法
铁路工程中的轨道检测技术应用方法随着科技的不断进步，铁路工程中的轨道检测技术也在不断创新和发展。
轨道检测技术的应用可以有效地提高铁路运行的安全性和稳定性，减少事故的发生，同时也可以提高铁路线路的维护效率和降低成本。
在本文中，我们将重点介绍铁路工程中的轨道检测技术应用方法。
首先，超声波检测技术是在铁路工程检测中常用的方法之一。
该技术通过超声波传感器对轨道进行扫描，检测轨道的缺陷和损伤。
超声波检测技术可以检测出许多常见的轨道问题，例如裂纹、疲劳、腐蚀等。
它能够提供高精度和高灵敏度的检测结果，能够迅速定位并识别轨道的问题区域，从而方便及时修复和维护。
其次，激光检测技术也是一种常见的轨道检测方法。
该技术利用激光测距仪对轨道进行快速而准确的测量。
通过激光测距仪的反射和散射原理，可以获取轨道的几何形状和尺寸。
激光检测技术具有非接触式测量、高测量精度和高测量速度等优点，可以有效地提高轨道检测的效率和准确性。
同时，激光检测技术也可以应用于轨道几何变形、轨道纵向和横向不平顺度等问题的检测。
另外，图像处理技术是一种较为常见的轨道检测方法。
该技术利用摄像机或其他图像采集设备对轨道进行图像获取，并通过图像处理算法分析轨道的状态和问题。
图像处理技术可以检测出轨道上的各种缺陷和损伤，例如磨损、断裂、脱落等。
它具有非接触性、高效性和高精度性的特点，可以快速识别出轨道的问题，并提供可靠的检测报告，为轨道维护提供数据支持。
此外，振动监测技术也是一种常用的轨道检测方法。
该技术通过加速度传感器或振动传感器对轨道进行振动信号的监测和分析。
通过监测轨道的振动特征，可以识别出轨道的异常情况，例如过度振动、共振、异物碰撞等。
振动监测技术具有实时性、灵敏度高、设备维护成本低等优势，可以及时发现轨道问题，并采取相应的维护和修复措施。
最后，无人机检测技术是铁路工程中新兴的轨道检测方法。
通过搭载传感器的无人机进行航拍，可以对轨道进行全面而高效的检测。
针对地铁轨道测量的特殊技术和方法介绍
针对地铁轨道测量的特殊技术和方法介绍地铁轨道测量是现代城市交通建设中不可或缺的一环，它不仅关乎到地铁线路的安全性和稳定性，也对城市交通的效率和发展起到重要的推动作用。
为了确保地铁轨道的精确测量，科学家和工程师们开发了一系列特殊技术和方法。
本文将对其中一些重要的技术和方法进行介绍。
首先，让我们来了解一下地铁轨道测量的背景。
地铁轨道是地铁系统的基础结构，它承载着地铁列车的运行，必须具备高度的平整度和垂直度。
为了保证地铁轨道的质量，不仅需要进行精确的测量，还需要进行及时的修复和维护。
一种常用的地铁轨道测量技术是全站仪测量。
全站仪是一种高精度的测量仪器，可以测量地铁轨道的位置和倾斜度。
它由一个旋转镜、一个测距仪和一个水泡管组成。
通过旋转镜和测距仪的配合，全站仪可以实现对地铁轨道的全面测量。
同时，水泡管可以用来检测地铁轨道的水平度和垂直度。
全站仪测量技术在地铁轨道的修复和维护中发挥着重要的作用。
除了全站仪测量技术，激光测量技术也是地铁轨道测量的重要手段。
激光测量技术利用激光器发射出的激光束来测量地铁轨道的位置和形状。
激光测量仪器具有高度的测量精度和速度，可以快速准确地获取地铁轨道的信息。
此外，激光测量技术还可以进行三维测量，能够提供更为详细和全面的地铁轨道信息。
在地铁轨道测量中，还存在一种特殊的技术，即地铁探伤技术。
地铁探伤技术可以用来检测地铁轨道中的缺陷和裂纹。
它使用一种特殊的探头，通过传感器检测地铁轨道中的磁场变化。
当存在缺陷或裂纹时，磁场会发生变化，探头会将这些变化转化为电信号，通过计算机分析可以确定缺陷的位置和性质。
地铁探伤技术可以及时发现地铁轨道存在的问题，为修复和维护提供重要依据。
除了上述介绍的技术，还有一些其他的地铁轨道测量方法值得关注。
例如，地铁轨道三角测量方法可以用来测量地铁直线段的长度和水平度。
这种方法通过测量地铁轨道两端的距离和高差，结合三角学原理计算地铁轨道的水平度和长度。
此外，地铁轨道摄影测量技术和雷达测量技术也可以用来获取地铁轨道的信息。
高速铁路轨道检测技术的使用指南
高速铁路轨道检测技术的使用指南随着交通运输的快速发展，高速铁路成为了人们出行的首选方式。
作为高速铁路的基础设施，对轨道的运行状况进行及时、准确的检测显得尤为重要。
本文将详细介绍高速铁路轨道检测技术的使用指南，帮助读者更好地了解和应用这些技术。
一、高速铁路轨道检测的意义和目标1. 意义：高速铁路的安全性和舒适性直接依赖于轨道的良好运行状态，及时发现和处理轨道缺陷可以保障列车的正常运行，并减少事故的发生。
2. 目标：高速铁路轨道检测的主要目标是识别轨道上的问题及其所对应的轨道缺陷类型，及时发现和预防问题的发生，从而保障高速铁路的安全运营。
二、高速铁路轨道检测技术的分类和原理1. 分类：高速铁路轨道检测技术可分为物理检测技术和无损检测技术两大类。
- 物理检测技术：包括轴重检测、轨道几何检测、接触网检测等，主要通过对轨道运行状态的直接测量，提供轨道的物理参数数据。
- 无损检测技术：包括超声波检测、磁探伤、红外热像检测等，通过对轨道内部或表面的信号变化进行检测，以获取轨道缺陷等信息。
2. 原理：各种高速铁路轨道检测技术均基于特定的物理原理实现对轨道状态的监测。
- 轴重检测：通过在轨道上设置传感器，实时检测列车通过时的轴重变化，为轨道衰退等问题提供参考依据。
- 轨道几何检测：利用激光测距、摄像技术等，进行轨面高程、水平和曲线半径等参数的测量，判断轨道是否存在几何问题。
- 接触网检测：通过红外线、摄像等技术，检测接触网的高度、弧垂、弧垂变化等，确保接触网的正常运行。
- 超声波检测：利用超声波的声学特性，对轨道内部的缺陷进行检测，例如螺栓松动、锚固不良等。
- 磁探伤：利用磁场的影响，检测轨道表面的裂纹、焊接问题等。
- 红外热像检测：通过红外热像仪，检测轨道表面的温度异常，发现隐患如膨胀缝过大、沉降等。
三、高速铁路轨道检测技术的应用流程1. 准备工作：检测前需清理轨道表面杂物，确保检测信号的准确性；检查检测设备和传感器的工作状态，并进行校准。
高速铁路轨道检测技术研究
高速铁路轨道检测技术研究随着中国高速铁路的加速建设，高速列车的安全性和运行稳定性也成为了人们关注的焦点之一。
其中轨道的状况是决定高速列车行驶安全的重要因素之一。
因此，在高速铁路建设和运营中，轨道的检查和维护也是至关重要的。
为了保证高速列车的行驶安全和舒适性，轨道应当保持一定的水平度和平整度，同时应该受到外部因素的干扰较小。
因此，需要对轨道进行定期的监测和维护。
在过去，轨道的检查主要是人工进行的，耗费大量人力和物力，而且结果也不一定准确可靠。
现在，随着科技的不断进步，轨道检测技术也得到了大力发展和应用。
本文将介绍一些目前常用的高速铁路轨道检测技术。
一、视觉检测技术视觉检测技术是一种比较原始的轨道检测方式，其原理即是通过对轨道进行目测，进行直接观察与判断。
这种方法虽然简单，直观，但其准确度和效率都比较低，尤其是对于某些不易发现的轨道损伤，如微小裂纹、小孔洞等，视觉检测有时并不一定能够发现。
二、激光光学检测技术激光光学检测技术是利用激光束扫描轨道进行检测的一种技术。
该技术可以快速获取一条轨道的3D形状和轮廓信息，以及轨道表面的任何变化，如变形、裂纹等，对于高精度的轨道几何参数和偏离系数的测量也具有较高的准确度和灵敏度，因此现在已经成为轨道状况监测的核心技术之一。
三、电磁感应检测技术电磁感应检测技术是利用能量相互作用原理，通过对轨道表面或近表面感应电磁场进行检测的技术。
该技术可以快速探测轨道表面的任何变化，如缺陷、疲劳裂纹、磨损等，对于识别轨道状况、预测轨道寿命等方面具有重要的意义。
四、声波检测技术声波检测技术是一种传统的轨道检测技术，其原理是利用超声波或冲击波在轨道表面上的传播、反射和散射特性，探测轨道的内部受力状态和表面缺陷情况。
该技术优势是较为全面，可以较为全面地检查轨道的强度、硬度、裂纹和疲劳等情况。
五、超声波波谱检测技术超声波波谱检测技术是一种新兴的轨道检测技术，其原理是利用超声波穿透材料时，汇聚在缺陷或裂纹等位置，形成弹性反射波。
高速铁路轨道检测技术的使用教程
高速铁路轨道检测技术的使用教程随着高速铁路的不断发展，确保铁路轨道的安全性和可靠性变得至关重要。
高速铁路轨道检测技术的使用对于确保铁路的正常运行非常重要。
本文将介绍高速铁路轨道检测技术的使用教程，以帮助相关人员更好地了解和应用这一技术。
第一部分：高速铁路轨道检测技术概述高速铁路轨道检测技术是为了监测和评估铁路轨道的状况、提供及时修复所需信息而发展起来的。
其主要目的是检测铁路轨道上的异常情况，如裂缝、缺陷、损坏等，并提供数据支持以进行及时的维修和保养。
这种技术综合应用了传感器、图像处理、数据分析、无人机等先进技术，大大提高了铁路运输系统的安全性和可靠性。
第二部分：高速铁路轨道检测技术的分类1. 视觉检测技术：使用高清摄像机或无人机进行轨道巡视，通过图像分析技术检测出轨道上的异常情况。
这种技术适用于隧道内部和复杂地形区域的检测。
2. 振动检测技术：通过铁轨振动传感器收集到的振动数据，分析出轨道上的缺陷和异常情况。
这种技术适用于高速运行列车的检测。
3. 磁粉检测技术：通过喷涂磁粉在轨道上，利用磁场变化检测出裂缝和缺陷等问题。
这种技术适用于简单直道的检测。
4. 烟雾检测技术：通过安装烟雾传感器在列车行进路径的铁路轨道上，及时检测出轨道上的烟雾情况，以及其他危险情况。
第三部分：高速铁路轨道检测技术的应用高速铁路轨道检测技术广泛应用于铁路行业，具有以下几个方面的应用：1. 异常检测和维修：高速铁路轨道检测技术可以帮助检测出轨道上的异常情况，如裂缝、缺陷等，及时做出维修和修复措施，确保铁路的正常运行。
2. 轨道质量评估：通过对轨道数据的收集和分析，可以评估轨道的质量情况，指导铁路公司制定轨道维护计划，保障铁路运输的安全和可靠。
3. 运行监控和安全管理：高速铁路轨道检测技术可以监控铁路运输的实时数据，帮助运营商预测和预防潜在的风险，提高运行安全性。
4. 轨道改造和优化：通过轨道检测技术，可以分析轨道的磨损情况，指导轨道改造和优化方案，提高列车的平稳性和运行效率。
轨道检测方法
轨道检测方法随着现代化铁路运输的发展，轨道检测方法成为保障铁路安全和运行的重要环节。
本文将介绍几种常用的轨道检测方法，包括轨道几何检测、轨道弯曲检测和轨道动力学检测。
1. 轨道几何检测轨道几何检测是对轨道线路的几何形状和位置进行测量和分析的过程。
该方法主要通过激光测距仪和摄像机等设备来实现。
激光测距仪可以测量轨道的高度、水平偏差和曲率等参数，而摄像机可以拍摄轨道照片以便后续分析。
轨道几何检测的主要目的是确保轨道线路的垂直度、平面度和水平度符合设计要求。
通过定期进行轨道几何检测，可以及时发现并修复轨道的几何缺陷，以保证列车在行驶过程中的平稳性和安全性。
2. 轨道弯曲检测轨道弯曲检测是对轨道线路的弯曲程度进行测量和评估的过程。
轨道弯曲会对列车的稳定性和舒适性产生影响，因此对轨道弯曲的检测和修复显得尤为重要。
常用的轨道弯曲检测方法包括动态测试和静态测试。
动态测试通过在运行列车上安装传感器来测量轨道弯曲的动态变化情况，能够实时监测轨道弯曲的情况。
静态测试则是通过在轨道上设置固定的传感器来测量轨道的弯曲程度，适用于对整个轨道线路的弯曲情况进行评估。
3. 轨道动力学检测轨道动力学检测是对轨道-车辆系统进行动力学性能测量和评估的过程。
该方法通过在列车上安装传感器来测量轮对和轮轨之间的力学参数，例如轮轨垂向力、横向力和纵向力等。
轨道动力学检测的主要目的是研究列车在运行过程中与轨道之间的相互作用，并对轨道和车辆进行优化设计和修复。
通过轨道动力学检测，可以提高列车的运行效率、降低轨道磨损和噪声污染，同时也能提高乘客的乘坐舒适度。
综上所述，轨道检测方法在现代铁路运输中具有重要的作用。
轨道几何检测、轨道弯曲检测和轨道动力学检测是常用的轨道检测方法，通过这些方法可以及时发现和修复轨道的缺陷，保障铁路的安全和舒适性。
未来随着技术的不断发展，轨道检测方法也将不断进一步完善和创新。
测绘技术中的轨道测量方法详解
测绘技术中的轨道测量方法详解近年来，随着交通运输业的快速发展，轨道测量技术在各种轨道交通系统和工程中得到了广泛应用。
轨道测量技术是指通过测量车轮与轨道之间的相对位置，来确定轨道的几何参数、轨道的位置和轨道的变形情况的一种技术。
本文将详细介绍轨道测量技术的相关方法。
一、液压测量法液压测量法是一种常见的轨道测量方法之一。
它通过在轨道上安装一定数量的液压感应器，来感知车轮与轨道之间的压力变化，并根据这些变化计算出轨道的几何参数。
这种方法的优点是测量速度快，对轨道表面没有要求。
然而，由于液压测量法受到车辆质量和轮胎压力等因素的影响，对于高速列车或重载货车的测量结果可能存在一定误差。
二、光电测量法光电测量法是一种基于光电传感器的轨道测量方法。
它通过在轨道上安装一定数量的光电传感器，来感知车轮与轨道之间的距离，并根据这些数据计算出轨道的位置和变形情况。
这种方法适用于各种类型的轨道，且测量结果准确可靠。
然而，由于光电测量法需要在轨道上安装大量的光电传感器，因此工程量较大，成本较高。
三、GPS测量法GPS测量法是一种利用全球定位系统（GPS）进行轨道测量的方法。
它通过在轨道上安装一定数量的GPS接收器，来接收卫星信号并计算车轮与轨道之间的相对位置。
GPS测量法具有较高的测量精度和良好的实时性，可以实现对轨道位置的精确测量。
然而，由于GPS测量法受到建筑物遮挡、信号干扰等因素的影响，对于某些地区的测量结果可能存在一定误差。
四、惯导测量法惯导测量法是一种利用惯性导航系统进行轨道测量的方法。
它通过在轨道上安装惯性导航系统，来感知车辆的加速度和角速度，并通过积分计算车轮与轨道之间的相对位置。
惯导测量法适用于各种类型的轨道，且对信号干扰和建筑物遮挡不敏感。
然而，由于惯导测量法在积分过程中存在漂移误差，需要经常进行误差补偿和校准。
综上所述，轨道测量技术是轨道交通领域中不可或缺的一环，各种测量方法各有优缺点，适用于不同的实际应用场景。
如何进行轨道测量与监测
如何进行轨道测量与监测轨道测量与监测是现代科学技术领域中非常重要的一项工作。
随着科学技术的发展，轨道测量与监测的方法也得到了不断的改进和完善。
本文将从技术手段、应用场景等方面探讨如何进行轨道测量与监测。
一、激光测距技术在轨道测量与监测中的应用激光测距技术是目前比较常用的测量手段之一。
通过激光器发射出的激光束，利用传感器接收反射回来的激光，在测量装置上进行信号处理，可以精确地测量出物体与仪器之间的距离。
在轨道测量与监测中，激光测距技术可以用于测量轨道的弯曲、变形等参数，以及判定轨道是否存在异常情况。
二、遥感技术在轨道测量与监测中的应用遥感技术是一种通过对地球表面目标的电磁波辐射进行接收、测量和解译，获取有关目标的信息的方法。
在轨道测量与监测中，遥感技术可以通过卫星、飞机等载体对轨道进行高分辨率图像的获取与处理，以了解轨道的几何形态和表面状态，进一步推测轨道的健康状况。
三、振动测量技术在轨道测量与监测中的应用振动测量技术是通过将传感器安装在轨道上，实时地获取轨道的振动信息。
振动信号可以用于评估轨道的稳定性和安全性。
如果轨道出现异常振动，可能会导致列车行驶不稳或发生事故。
通过振动测量技术，可以及时发现轨道的异常情况，采取相应的维护和修复措施。
四、轨道测量与监测在铁路、地铁等领域的应用轨道测量与监测在铁路和地铁等领域中具有重要的应用价值。
铁路和地铁是公共交通中重要的交通方式，轨道的安全性和稳定性对乘客更是至关重要。
通过轨道测量与监测手段，可以实时获取轨道的状态，并能对轨道进行及时的干预和维护，以确保列车运行的安全和可靠。
五、轨道测量与监测在城市规划中的应用随着城市规模的不断扩大，城市交通的快速发展，轨道测量与监测对城市规划起到了重要的作用。
通过对轨道的测量和监测，可以为城市交通规划提供科学准确的数据支持，为轨道线路的规划、设计和维护等提供科学依据，以提高城市交通效率和便捷性。
六、轨道测量与监测中面临的挑战与展望虽然轨道测量与监测技术不断发展，但仍面临着一些挑战。
高速铁路轨道检测技术的操作指南
高速铁路轨道检测技术的操作指南随着高铁的迅速发展，高速铁路轨道的安全性和稳定性问题越来越引起关注。
为了确保高速铁路的顺利运行和乘客的安全，运营方需要采用先进的轨道检测技术来及时发现和修复潜在的问题。
本文将为您介绍高速铁路轨道检测技术的操作指南，帮助您了解该领域的最新技术和操作流程。
一、激光测量技术激光测量技术是高速铁路轨道检测中常用的一种技术手段。
其原理是通过激光器将激光束发射到轨道表面，然后通过接收器接收激光束的反射信号，从而测量轨道的几何形态和表面状态。
在进行激光测量之前，需要根据实际情况选择合适的激光仪器和设备。
激光器的功率、波长和激光束的聚焦度都会对测量的精度和准确性产生影响，因此需要根据实际需求进行选择。
在操作过程中，需要注意激光器和接收器的角度和位置，确保激光束能够正常照射到轨道表面并接收到反射信号。
二、红外热像技术红外热像技术是一种通过探测物体辐射的热量来检测轨道表面温度变化的技术。
通过红外热像仪器可以实时监测轨道表面温度的分布情况，进而判断轨道是否存在异常现象，例如热损伤、裂缝等。
在进行红外热像检测之前，需要根据实际情况选择合适的热像仪器和设备。
热像仪器的分辨率、测温范围和图像质量都会对检测结果产生影响，因此需要根据实际需求进行选择。
在操作过程中，需要注意热像仪器与轨道之间的距离和角度，确保能够获取清晰、准确的图像。
三、超声波检测技术超声波检测技术是一种通过发送超声波信号并通过接收器接收反射信号来检测轨道内部结构和缺陷的技术。
它可以帮助运营方检测轨道下方的问题，如管道、裂缝、空洞等，并为轨道维修和维护提供重要参考。
在进行超声波检测之前，需要选择合适的超声波仪器和设备。
超声波仪器的频率、功率和接收器的灵敏度都会对检测精度产生影响，因此需要根据实际需求进行选择。
在操作过程中，需要保持超声波仪器与轨道表面的贴合，确保超声波信号可以正常传输和接收。
四、振动检测技术振动检测技术是通过监测轨道表面的振动信号来判断轨道的稳定性和问题的存在。
铁路交通中的轨道检测技术研究
铁路交通中的轨道检测技术研究随着时代的发展，交通工具的更新换代也愈发迅猛，人们的出行方式也在逐渐发生改变，但是铁路作为一种传统的交通方式，一直保持着其不可替代的地位。
然而，为了保证乘客的出行安全和轨道线路的平稳运行，铁路部门需要对轨道进行检测和维护，而轨道检测技术在这个过程中起着至关重要的作用。
一、轨道检测技术的基础轨道检测技术主要是基于现代科技手段的应用，如机械、电子、计算机等。
其中，机械方面主要是地震波法、雷达、超声波和激光等多种技术手段的应用，电子方面主要是人工智能技术，计算机方面则是计算机视觉、数据分析和云计算等技术的使用。
当然，不同的轨道检测技术则拥有各自独特的原理和适用范畴，需要根据实际情况进行选择和运用。
二、轨道检测技术的作用轨道检测技术在铁路运输中的重要性不言而喻，除了可以发现轨道线路的问题隐患，从而得以及时进行维护，还可以帮助铁路部门针对不同路段制定合理的维护计划，提前预防和解决相关问题。
特别是经过多年的发展，轨道检测技术在减少人力投入、提高效率等方面也发挥了重要作用，进一步加强了铁路交通运行的安全性和稳定性。
三、轨道检测技术的应用和发展随着社会科技的飞速发展，轨道检测技术未来依然有广阔的发展空间。
例如，近年来人工智能技术的应用，使轨道检测能力得到大幅提升。
同时，大数据技术和云计算技术的使用，也极大地提高了轨道检测数据的处理能力和分析能力。
随着技术日趋成熟，轨道检测技术将会更加智能化，大幅提高其准确性和效率，从而为铁路交通的安全、稳定和高效提供有力的技术保障。
四、轨道检测技术研究的现状和前景轨道检测技术的研究一直是一个非常重要的领域，各种轨道检测技术的研究和应用在我国已经取得了明显成效。
不过需要注意的是，轨道检测技术的研究应该顾及实际应用的需要，尤其是针对轨道线路的不同部位，选择合适的检测技术，并在实际应用中加以调整和改进。
总之，轨道检测技术在铁路交通的运输安全和稳定性方面起着举足轻重的作用，随着科技的发展，其研究和应用也将会越来越成熟和智能化，为人们的出行提供更好更安全的保障。
轨道轨向检测方法
轨道轨向检测方法
轨道轨向检测方法是铁路运输中非常重要的一项技术，它可以帮助铁路公司及时发现轨道的偏差和损坏，从而及时进行维修和保养，确保列车行驶的安全和稳定性。
常用的轨道轨向检测方法主要有以下几种：
1. 轨道几何检测法：通过测量轨道的几何参数，如轨距、轨高、轨向等，来判断轨道是否偏差或损坏。
这种方法可以使用激光测距仪、全站仪等设备进行测量。
2. 轨道动态检测法：通过安装在列车上的传感器，测量列车在行驶过程中对轨道的影响，如轨道振动、轨道变形等，来判断轨道的状态。
这种方法可以使用振动传感器、加速度计等设备进行测量。
3. 轨道声波检测法：通过在轨道上放置声波传感器，测量轨道上的声波信号，来判断轨道是否存在裂缝、疲劳等问题。
这种方法可以使用声波传感器、数据采集器等设备进行测量。
4. 轨道图像检测法：通过使用高清摄像机等设备，对轨道进行拍摄和录像，来判断轨道是否存在裂缝、变形等问题。
这种方法可以使用高清摄像机、图像处理软件等设备进行测量。
以上几种轨道轨向检测方法各有优缺点，铁路公司可以根据实际情况选择合适的方法进行检测。
同时，随着科技的不断发展，轨道轨
向检测技术也在不断更新和完善，未来将会有更多更先进的检测方法出现，为铁路运输的安全和稳定性提供更加可靠的保障。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（二）动态检测技术的发展
•1、丢灰包 •丢灰包是我国线路检测技术中使用最早、最传统的一种 动态线路检测方法
•丢灰包主要是添乘人员在列车尾部的守车上，在其检测 的线路范围内通过坐在车上感受列车的上下颠簸和左右晃 动情况，估计线路的情况，对上下颠簸和左右晃动比较严 重的区段立即将准备好的灰包抛到车下，地面人员根据灰 包所在位置的前后范围进行仔细检测，查找出线路质量状 态问题，从而指导线路的维护养修工作
第二节 线路检测技术的发展
•随着铁路运输的速度、轴重的不断提高，铁路技术迅猛 发展，管理技术不断更新，以往靠传统和经验进行的铁路 线路检测技术已无法适应铁路运输安全生产的需要，尊重 科学、尊重客观规律、不断改进线路检测技术才能适应铁 路运输安全生产的需要。经过铁路过程技术人员、科研管 理者多年的不懈努力和探索，逐步摸索和研究总结出了一 套具有实用科学性、规范性的铁路线路检测技术，使得铁 路高速重载运输的安全性、舒适性得到了可靠的保障
（二）动态检测
• 线路动态检测是在列车车轮荷载作用下通过添乘仪、 车载式线路检查仪、轨道检查车等设备对线路进行的检测 • 动态检测是对线路进行检查的主要方式之一，也是我 国线对养护维修工作的指导作用
• 安全生产是铁路永恒的主题。铁路线路设备是铁路运 输业的基础设备，经常保持线路设备完整和质量均衡，保 证列车以规定速度安全、平稳和不间断地运行，并尽量延 长设备的使用寿命是铁路工务部门的重要职责。因此，合 理养护线路，确保线路质量是保证工务部门安全生产的前 提，也是保证铁路运输安全的基础。 • 通过线路检测可以了解线路的设备技术状态和变化规 律及变化程度，从而合理安排线路的养护和维修工作，确 保线路处于良好状态，保证铁路运输的安全生产
一、线路检测方式
•（一）静态检查 • 静态检查指在没有车轮荷载作用时，用人工或轻型测 量小车对线路进行的检查。 • 检查主要包括轨距、水平、高低、方向、空吊板、钢 轨接头、防爬设备、联结零件、轨枕及道口设备等 • 线路静态检查是各工务段、车间、工区对线路进行检 查的主要方式之一，工务段段长、副段长、指导主任、检 查监控车间主任、线路车间主任和线路工长应定期检查线 路、道岔和其他线路设备，并重点检查薄弱处所
•目前，在全国范围内使用较多的是轨道智能添乘仪，主 要有ZT-3、ZT-4、ZT-5、ZT-6、ZT-6B型，其中使用最广 的是ZT-5和ZT-6两种轨道智能添乘仪。除此之外，还有便 携式添乘仪，主要有BT-4型、SY-1和SY-2型便携式添乘 仪
•智能添乘仪是根据检测车体走行时的振动加速度来确定 线路状态的检测方法，通过使用添乘仪添乘检测，能够及 时准确的发现线路病害处所，有针对性的进行维修，防止 病害蔓延，可以大大提高维修工效，保证线路质量，确保 行车安全
•此种方法优点是操作简便易行，在一般车间都能实行。 但此种方法主要凭借检测人员的经验，对检测人员业务水 平要求较高；检测的精度较差，只是确定一个大致范围， 还需进一步的检测，没有一个统一标准，操作人员不容易 准确把握
2、添乘仪
•添乘仪是以振动图幅显示的峰值大小确定线路上存在的 病害类型及等级，属于线路动态检测的一种方法，是各个 工务段目前较常用的一种方法 •我国工务部门是最早使用的添乘仪是TG-85型铁路工务添 乘仪，这种添乘仪是利用车体振动的垂直和水平加速度值 来判断轨道的晃车等级、病害等级，具有使用简单、携带 方便、判断标准的特点，但这种设备使用前需录入一些资 料，并且检测结果须写在记录纸上，使用效率降低
•2、高度板和木折尺
•高度版和木折尺是检测线路水平的主要量具。自制高度 板选用优质木材，高度10-60mm，宽度5-15mm.
•3、弦线
• 10m、20m弦线是检测线路的高低和方向的主要量具。 其中检测直线方向用10m弦线，检测曲线正矢通常用20m 弦线。
•4、轨道检测仪
•轨道检测仪是测量轨道几何尺寸的手推式静态检查仪器 ，其测量结果随着仪器在线路上推行实时显示并记录在内 存中
•但此种方法由于受到设备本身的限制，还不能做到同速 检测的要求，因此在检测精度方面还不能完全与线路实际 运营状态下的要求相符合
3、车载式线路检查仪
•车载式线路检车仪是通过测量机车或动车组车体加速度 ，实现实时检测轨道状况，及时发现轨道不良处所。车载 式线路检查仪分机车和动车组两种 •这种装置加强了对轨道状况的动态检测，对严重超限处 所能及时报警，使得对于危及行车安全的严重超限处所能 够及时做出处理。该装置在保证行车安全方面起到了较好 的监控作用
轨道检测技术
杨亚丽
•1、专业选修课---铁道工程专业 •2、每周一次课程，共九周 •3、考试成绩：平时考勤、课堂表现、期末总结
第一章
•第一节 线路检测对维修工作的意义
铁路线路设备是铁路运输业的基础设备，它 常年裸露在大自然中，经受着风雨、冻融和 列车荷载的作用，轨道几何尺寸不断变化， 路基及道床不断产生变形，钢轨、联结零件 及轨枕不断磨损，从而使线路设备技术状态 不断地发生变化。因此，工务部门掌握线路 设备的变化规律，及时掌握线路线路状态， 加强线路检测管理成为确保线路质量、保证 运输安全的重要的基础性工作
YHD-M5双轨波浪磨耗检测小车
成都铁路局凯里铁路职工集中对沪昆铁路道岔配 轨、焊缝、接头、夹板等易折断的部位详细检查 整治，采取了机械整治与人工整治相结合的方式， 把关键作业环节作为全程监控重点，全力确保沪 昆铁路每天50多趟旅客列车和130多趟货物列车 安全。同时，针对贵州省山区铁路曲线多、坡度 大等特点，凯里铁路部门对铁路线路设备进行全 面改造升级，特别对一些关键部位、关键环节进 行专项整治。
一、国内线路检测技术的发展
•1、轨距尺 •轨距尺是检测线路轨距的主要量具。其中使用最早的是 木质的铁路轨距尺，由于这种轨距尺本身变形量很大，故 量测的精度很低，且使用寿命很短，现已淘汰 •目前测量轨距采用的量具主要是专作检测用的RTG-1型 铁路轨距尺和用于作业的RTG-2型铁路轨距尺。这两种轨 距尺的尺体一铝镁合金制作，大大提高了轨距尺的使用寿 命和精度
