电子线路CADPCB板图
电子线路CADPCB板图
400mil
电由原 来的60*60修改 为110*55。用左 键全部选中，双 击第一个焊盘。 点击Global。
电子线路CAD——PCB板图
如图所示，这 里有几个选项需 要修改。X-size Y-size要改大小 Selection要选 中。
电子线路CAD——PCB板图
这里是目录 区域
电子线路CAD——PCB板图
工作层介绍： TopLayer：顶层覆铜板面，用来画双面板时使用 BottomLayer：底层覆铜面板，画单面板时使用 Mechanical：机械层，决定整个PCB板外观结构 TopOverlayer：顶层丝印层，用来显示电路板顶 层上的原件编号和字符。 Bottomoverlay：底层丝印层，用来显示电路板 底层上的原件编号和字符。
当前设计 包文件
电子线路CAD——PCB板图
设计元件 封装区域
目录区域
电子线路CAD——PCB板图
点击Browse pcblib，如图可以设计制作了
封装名，可以修改默认 即为 PCBCOMPONENT_1
电子线路CAD——PCB板图
如图所示，在Bottomlayer层以原点为基点放两 列共28个焊盘，每列14个，列间距为400mil， 70mil 两个焊盘间距70mil。
修改的目录是我们刚刚件名是我们所作项目的名字这次是led电子点击ok如下图cadpcbcadpcb这时库文件建好了我们后面用到的led电子钟原理图pcb版图都在这个ddb的包里边如图单击filenewcadpcb出现下图cadpcb分别介绍一下下图的几个标志第34和第67是我们经常用到的
电子线路CAD——PCB板图
电子线路CAD——PCB板图
如图打开制作原理图元件库时建立的包文件 LED09040.ddb
电子线路cad
解决办法：检查文件是否损坏，尝试使用其他软件打开 。更新软件至最新版本，以确保软件兼容性。如仍无法 解决问题，可联系软件供应商的技术支持获取帮助。
06 总结与展望
课程总结与回顾
基础知识掌握
通过本课程的学习，我们深入理解了电子线路CAD的基本概念、原 理和方法，包括电路图绘制、布局设计、布线策略等核心知识。
电子线路CAD发展历程
初期阶段
早期的电子线路CAD主要依赖于 简单的绘图工具，设计过程相对
繁琐，自动化程度较低。
发展阶段
随着计算机技术的不断进步，电 子线路CAD开始引入更多的自动 化设计功能，如电路分析、布局
优化等，提高设计效率。
成熟阶段
现阶段的电子线路CAD已经具备 了较为完善的功能体系，包括原 理图设计、电路仿真、布局布线 、生产输出等，成为电子线路设
电子线路cad
汇报人： 2023-11-20
目录
• 电子线路CAD概述 • 电子线路CAD基础操作 • 电子线路CAD高级应用 • 电子线路CAD实战案例 • 电子线路CAD常见问题与解决方法 • 总结与展望
01 电子线路CAD概 述
电子线路CAD的定义
• 电子线路CAD（Computer-Aided Design，计算机辅助设计 ）是指利用计算机技术和相关软件工具，辅助电子线路设计人 员进行电路设计、分析和优化的过程。通过电子线路CAD，设 计人员能够更高效地进行电路设计，减少设计周期，提高设计 质量。
云端化发展
云端化将成为电子线路CAD软件的一个重要趋势，设计师可以随时 随地在云端进行设计和协作，提高工作效率和便利性。
集成化发展
电子线路CAD软件将越来越集成化，不仅包含电路设计功能，还可 能集成仿真、验证等更多功能，提供一站式解决方案。
电子电路CADPPT课件
手工创建新的元件封装
（3）绘制外形轮廓 ① 将工作层切换为顶层丝印层（TopOverLay）。 ② 因为圆弧半径为25mil，将捕获栅格从20mil设为5mil，以
便于捕获位置。方法：单击主工具栏的按钮，在弹出的对 话框输入5mil ③ 利用中心法绘制圆弧。圆心坐标为（150，50），半径为 25mil，圆弧形状为半圆。 执行菜单命令Place|Arc(Center)，或单击放置工具栏的 按钮即可绘制圆弧。
Center：将元件的中心作为参考点； Location：设计者选择一个位置作 为参考点 （5）命名与保存 命名：左键单击PCB元件库管理器中的Rename按钮，弹出 重命名元件对话框，如图所示。在对话框中输入新建 元件封装的名称，单击OK按钮即可。本例命名为DIP-8。
5.7.4 使用向导创建元件封装
① 在元件封装库编辑器中，执行菜单命令Tools|New Component，或在PCB元件库管理器中单击Add按钮，系 统弹出如图所示的元件封装生成向导。
5.8 元件封装的管理
5.8.1 浏览元件封装
在PCB元件库管理器中，单击 Browse PCBLib选项卡，进入 元件库浏览管理器。
元件过滤框（Mask框）：用于元 件过滤，即将符合过滤条件的 元件在元件列表框中显示。
5.8 元件封装的管理
5.8.2 添加元件封装 5.8.3 元件封装重命名 5.8.4 删除元件封装 放置元件封装
预先打开要放置元件的PCB文件，然后在元件封装库 编辑器中的PCB元件浏览管理器的元件列表框中选取要 放置的元件，单击Place按钮。
如果在放置之前，没有打开任何一个PCB 文件，系 统会自动建立一个PCB文件，并打开它以放置元件封装。 5.8.6 编辑引脚焊盘 5.8.7 设置信号层颜色
pcb电路原理图绘制入门
10、打开稳压电路.SchDOC文件画如下电路图。
对以上电路元件进行整体编号。1N4007字样隐藏。
第1讲
电子线路自动化设计
放置节点
放置节点的方法：
《 电子电路CAD》
执行菜单命令：Place→Manual Junction
或快捷键：P→J
电子线路自动化设计
画总线及总线出入端口
画总线的方法：
《 电子电路CAD》
Hale Waihona Puke 执行菜单命令：Place→Bus
或快捷键：P→B 画总线出入端口的方法： 执行菜单命令：Place→Bus Entry 或快捷键：P→u
第四讲电路原理图绘制入门
1 原理图绘制基础
2
3
原理图的图样设置
设置网格及光标
4
5 6 7 8
加载元件库
放置元件 元件的删除 元件的复制 使用导线连接各个元器件
电子线路自动化设计
四、 加载元件库
1、打开Libraries选项区域 其具体操作步骤如下： 《 电子电路CAD》 （1）鼠标箭头放置在右侧的Libraries标签上，自动弹 出一个Libraries选项区域。 （2）如果右侧没有，单击底部的面板控制栏中的System 中的Libraries按钮，即可出现并自动弹出Libraries 选项区域。 系统已经装入了两个默认的元件库：通用元件库 （Miscellaneous Devices.IntLib）和通用接插件元 件库（Miscellaneous Connectors.IntLib）
电子线路自动化设计
②多个元件的旋转。 先选定要旋转的元件，然后鼠标左键单击其中任何 一个元件按住不放，再按功能键，即可实现旋转。 《 电子电路CAD》
电子线路CAD实用教程-基于Altium Designer平台第9章 双印制板设计举例
2021/4/29
电子线路CAD实用教程——基于Altium Designer平台
第9章 双印制板设计举例
9.1.1 设计环境创建与原理图准备
在编辑PCB文件(.PcbDoc)前，可按下列步骤创建项目文件及相关设计文件。 (1) 执行“File”菜单下的“New\Project\PCB Project”命令，创建PCB类型项目文件 (.PrjDoc)，并以“APFC反激(60W)”作为项目文件名保存。 (2) 执行“File”菜单下的“New\Schematic”命令，创建原理图文件(.SchDoc)，并以 “APFC单管(60W)”作为原理图文件名保存。 (3) 在“元件库”面板内，分别装入用户元件库文件(包括元件电气图形符号库文件、 PCB封装图库文件)。为提高软件运行速度，强烈建议装入用户元件库文件。 (4) 执行“File”菜单下的“New\PCB”命令，创建PCB文件(.PcbDoc)，并以“APFC单管 (60W)”作为PCB文件名保存。 预先创建空白PCB文件的目的是为了在编辑原理图过程中，方便元件封装图的复制操 作。 (5) 执行“File”菜单下的“Open Project…”命令，打开用户集成库文件包(LibPkg)。
电子线路CAD实用教程——基于Altium Designer平台
元件安全间距设置操作过程如下： (1) 执行“Design”菜单下的“Rules…”命令，在图9.4.3所示“设计规则”窗口内，单击 “Placement”(放置)标签，并选择“Component Clearance”(元件安全间距)。
2021/4/29
电子线路CAD实用教程——基于Altium Designer平台
第9章 双印制板设计举例
所谓元件安全间距就是元件间外轮廓线的最小距离，如图9.4.1所示。元件最小间距与 元件封装绝缘方式、带电体电位差、贴片(或插件)方式(手工还是自动)有关。

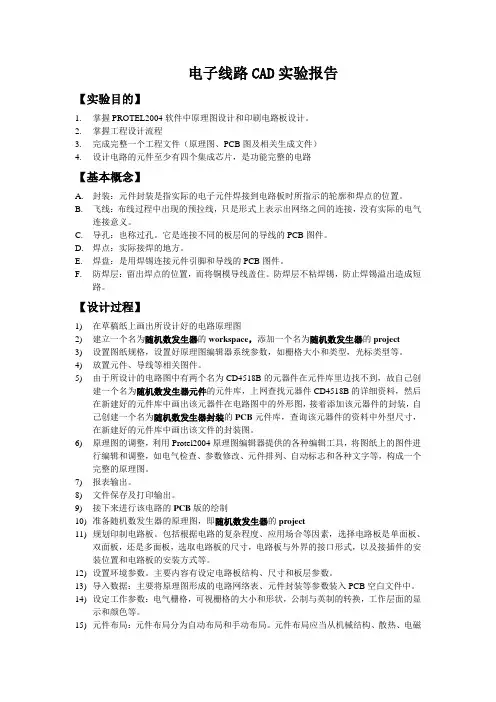

电子线路CAD实验报告样板
电子线路CAD实验报告【实验目的】1.掌握PROTEL2004软件中原理图设计和印刷电路板设计。
2.掌握工程设计流程3.完成完整一个工程文件（原理图、PCB图及相关生成文件）4.设计电路的元件至少有四个集成芯片，是功能完整的电路【基本概念】A.封装：元件封装是指实际的电子元件焊接到电路板时所指示的轮廓和焊点的位置。
B.飞线：布线过程中出现的预拉线，只是形式上表示出网络之间的连接，没有实际的电气连接意义。
C.导孔：也称过孔。
它是连接不同的板层间的导线的PCB图件。
D.焊点：实际接焊的地方。
E.焊盘：是用焊锡连接元件引脚和导线的PCB图件。
F.防焊层：留出焊点的位置，而将铜模导线盖住。
防焊层不粘焊锡，防止焊锡溢出造成短路。
【设计过程】1)在草稿纸上画出所设计好的电路原理图2)建立一个名为随机数发生器的workspace，添加一个名为随机数发生器的project3)设置图纸规格，设置好原理图编辑器系统参数，如栅格大小和类型，光标类型等。
4)放置元件、导线等相关图件。
5)由于所设计的电路图中有两个名为CD4518B的元器件在元件库里边找不到，故自己创建一个名为随机数发生器元件的元件库，上网查找元器件CD4518B的详细资料，然后在新建好的元件库中画出该元器件在电路图中的外形图，接着添加该元器件的封装，自己创建一个名为随机数发生器封装的PCB元件库，查询该元器件的资料中外型尺寸，在新建好的元件库中画出该文件的封装图。
6)原理图的调整，利用Protel2004原理图编辑器提供的各种编辑工具，将图纸上的图件进行编辑和调整，如电气检查、参数修改、元件排列、自动标志和各种文字等，构成一个完整的原理图。
7)报表输出。
8)文件保存及打印输出。
9)接下来进行该电路的PCB版的绘制10)准备随机数发生器的原理图，即随机数发生器的project11)规划印制电路板。
包括根据电路的复杂程度、应用场合等因素，选择电路板是单面板、双面板，还是多面板，选取电路板的尺寸，电路板与外界的接口形式，以及接插件的安装位置和电路板的安装方式等。
电子电路CAD实验报告
让知识带有温度。
电子电路CAD实验报告名目一:Capture CIS电路绘制图(1——2页)二:Layout手工步线练习(2——5页)试验要求使用元件三个，4针插座，9针插座，集成电路芯片MAX232各一个。
要求：1.画原理图。
2.手工画PCB版图电路衔接：4针插座和MAX232（4脚单排封装）的衔接：1——GND，2——11，3——12，4——VCC。
9针插座和MAX323（16脚双排封装）的衔接：2——14，3——13，5——GNDMAX232和电容的衔接：16——VCC。
15——GND。
6——电容负极，电容正极——GND。
5——电容负极，电容正极——4。
3——电容负极，电容正极——1。
2——电容正极，电容负极——VCC。
步骤：第1页/共3页千里之行，始于足下一：Captur CIS电路绘制图在OrCAD环境下，创建一个全新的绘图页文件，挑选OrCAD Capture CIS环境的File\New\Project…调出New Project对话框在Name栏输入电路的项目名称elc,然后在单击按钮，弹出一个挑选对话框，可以自由挑选文件夹存盘路径为d:保存后进入绘图区举行画图。
按或点击Place\Part…功能选项，选取元件4针插座，9针插座，集成电路芯片MAX232以及带正负极的电容和GND，VCC 等元件。
按或挑选[Place]/[Wire],将元件按要求连线起来，存档。
完成的电路图如下：二：Layout印制电路版手工步线练习一，打开Layout。
首先单击“开头”，并依次挑选“程序”\OrCAD unison suite\Layout 功能菜单选项，打开Layout程序，调出Layout 窗口。
单击按钮，调出对话框后打开一个空的设计板，如图二，查找元件。
点击[Tool]\[Componet]\[New]或者直接双击点New 浮现Add Component对话框，点击Footprint…浮现Select Footprint 对话框查找元件在对话框中查找4针插座，9针插座，集成电路芯片MAX232第2页/共3页让知识带有温度。
电子电路CAD项目5 UC3842开关电源双面电路板设计
任务完成点评 UC3842开关电源原理图
UC3842 开关电源PCB图
L4978开关电源电路板3D效果图
任务目标
1、原理图设计 1）创建项目文件 2）创建原理图文件 3）载入元件库 4）绘制原理图，元件编辑 5）制作元件UC3842,并在原理图中调用 6）编译项目生成网络表，生成元件报表等文件的生成
说明：对于电路比较复杂的，可采取主层次电CB文档 2）板层设置 3）参数设置 4）规划电路板 5）载入元件库 6）载入网络表和元件 7）元件布局及手工调整 8）规则设置 9）自动布线 10）手工调整布线 11) 必要地方敷铜、接地处理 3、电路设计完成后，生成元件清单、打印图纸等。
电子线路CAD实用教程-(潘永雄)-第6章--双面印制电路板设计PPT课件
.
23
第6章 双面印制电路板设计举例
在禁止布线层内绘制印制电路板布线区边框的操 作过程如下：
(1) 单击印制板编辑区下边框的“Keep Out”按钮， 切换到禁止布线层。
(2) 在禁止布线层内绘制布线区边框时，单击“导 线”工具后，原则上即可不断重复“单击→移动”的 操作方式画出一个封闭多边形框。
将鼠标移到直线上，双击左键，进入“导线”选 项属性设置窗，修改直线段的起点和终点坐标，如图 6-9所示，然后单击“OK”按钮。
.
27
第6章 双面印制电路板设计举例
图6-9 修改直线选项. 属性设置窗
28
第6章 双面印制电路板设计举例
用同样操作方法修改另外三条边框（上边框及左右 边框）的起点和终点坐标后，即可获得一个封闭的矩 形框，如图6-10所示。
6 所 示 的 “ 新 文 档 ” 选 择 窗 口 内 ， 选 择 “ PCB Document”（印制板文件）类型，单击“OK”按钮， 生成新的PCB文件。
(3) 在“设计文件管理器”窗口内，单击生成的 PCB文件，进入PCB编辑状态。
.
31
第6章 双面印制电路板设计举例
2) 重新设置绘图区原点 单击“放置”工具栏内的“设置原点”工具（或执 行“Edit”菜单下的“Origin\Set”命令），将光标移到 绘图区内适当位置，并单击鼠标左键，设置绘图区原 点。 3) 在禁止布线层内设置 (1) 单击PCB编辑区下边框上“Keep Out”按钮，切 换到禁止布线层。 (2) 利用“放置”工具栏内的“导线”、“圆弧”绘 制出一个封闭图形，作为布线区，如图6-11所示。具 体操作过程前面已介绍过，这里不再重复。
.
32
第6章 双面印制电路板设计举例
电子电路CAD制作单管放大电路PCB板
广州大学学生实验报告
开课学院及实验室：计算机309 2014年 6 月2 日
一、实验目的
1.掌握pcb元件管脚封装的更改方法
2.掌握利用向导规划电路板的方法
3.掌握管教封装和网络的载入方法
4.掌握元件布局的方法
5.掌握主要布线的含义；掌握主要布线规则的设置方法和自动布线
的操作方法
二、实验设备
实验设备要求每个学生一台电脑，其中装有altium designer。
三、实验内容
1.绘制单管放大器原理图，并为各元件确定适合的管脚封装。
2.产生网络表，并检查各元件的编号、参数、管脚封装是否正确。
3.利用pcb向导新建pcb板。
4.利用更新载入pcb元件和连接网络。
5.元件布局。
6.设置自动布线规则。
7.自动布线。
四、实验过程及最终效果
1.原理图
2.元件布局
3.自动布线
4.3D效果图
五、实验结果分析和实验心得
1.管脚封装的时候要根据元件自身选择适合的管脚封装。
2.当寻找不到规定的封装时用类型一致的封装可以代替（protel99和altium designer的集成库封装名字有些差异）。
3.电源线和地线的布线规则可以根据需求另外设定。
电子线路CAD实用教程-基于Altium Designer平台第6章 印制电路板的设计初步-文档资料
图6.2.7 选择过孔形式 过孔形式选择操作仅对4层及以上PCB板有效。对于单面板来说，过孔不存在；对双 面PCB板来说，所有孔一定是贯通孔。在4层及以上电路板中，优先选择贯通孔，优点是 加工难度低，只是过孔占用的PCB板布线区面积有所增加。当然，在布线密度很高的PCB 板上，可能被迫选择盲孔，甚至埋孔。
图6.2.2 PCB Board Wizard
2019/4/9
电子线路CAD实用教程——基于Altium Designer平台
第6章 印制电路板设计初步 (2) 单击图6.2.2中的“Next>”按钮，在图6.2.3所示窗口内，选择度量单位。
图6.2.3 选择度量单位
2019/4/9
电子线路CAD实用教程——基于Altium Designer平台
图6.2.9 设置基本的布线参数
此时基本上完成了PCB创建过程中的参数设置，确认无误后，单击“Finsh”按钮即可 获得空白的PCB文件。 不过值得注意的是：通过PCB Document Wizard创建的空白PCB文件位于Free Document文件夹内，并不隶属于任何设计项目，保存后，需单击指定设计项目文件夹， 并执行“Project”菜单下的“Add Existing To Project…”命令，才能将保存在盘上特定文件 夹下的PCB文件装入设计项目中。
6.1 印制板种类及材料 6.2 创建PCB文件启动PCB编辑器 6.3 手工设计单面印制板—Altium Designer PCB基本操作
6.4 沿圆弧均匀分布元件的放置
电子线路CAD实用教程——基于Altium Designer平台
2019/4/9
第6章 印制电路板设计初步
6.1 印制板种类及材料
第6章 印制电路板设计初步
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电子线路CAD——PCB板图
单击OK，看看焊盘的变化。下面就要给封装 加外框了。
电子线路CAD——PCB板图
在TopOverLayer层上给两列焊盘加外框如图， 线宽20mil。
电子线路CAD——PCB板图
命名为LM8560后，点击保存，LM8560时钟芯 片的封装就做好了。
电子线路CAD——PCB板图
在这里填入 LM8560，然 后保存即可
电子线路CAD——PCB板图
按照刚才的步骤，继续做自锁开关，轻触式开 关和LED液晶显示的封装，分别命名为Key3-6、 Key2-4、和LED18，这样本次所有需要自己制作 的元件封装就做好了。
电子线路CAD——PCB板图
如图，这是轻触式 开关封装其中1、2 间距200mil，2、3 之间间距300mil。 焊盘大小100*100。
电子线路CAD——PCB板图
如图打开制作原理图元件库时建立的包文件 LED09040.ddb
双击这里或 单击打开
电子线路CAD——PCB板图
如图示，显示的是最后一个制作的原理图元件库 这里制作的是一个整流桥的原理图元件库。
电子线路CAD——PCB板图
点这里建立 新库文件
在当前Design下新建PCB Library Document， 命名为LED09040pcb.lib。如图
电子线路CAD——PCB板图
如图，这是自锁式 开关封装其中1和2， 3和4，5和6间距为 180mil，2和3，3和5 之间间距80mil。 焊盘大小60*90。
电子线路CAD——PCB板图
如图，这是LED液晶显示元件的封装，焊盘间 距为标准的100mil，焊盘大小60*90。
下面，开始画PCB板图，首先确定要画的PCB板 图大小，先画禁止布线层，这次板图尺寸大小为 长2800*宽2200mil
电子线路CAD——PCB板图
首先，新建文件夹，以Dz09加学号后三位命 名，如Dz09040。 我们设计的内容都在这个目录下。 接下来，创建一个新的设计数据库
双击这 个图标
电子线路CAD——PCB板图
出 现 如 下 界 面
电子线路CAD——PCB板图
如图，单击File—New，
电子线路CAD——PCB板图
当前设计 包文件
电子线路CAD——PCB板图
设计元件 封装区域
目录区域
电子线路CAD——PCB板图
点击Browse pcblib，如图可以设计制作了
封装名，可以修改默认 即为 PCBCOMPONENT_1
电子线路CAD——PCB板图
如图所示，在Bottomlayer层以原点为基点放两 列共28个焊盘，每列14个，列间距为400mil， 70mil 两个焊盘间距70mil。
电子线路CAD——PCB板图
这是由原理图创建 Netlist网表后，利 用PCB导入后的视 图，然后根据飞线 排列元件位置，连 线即可，这里最为 重要的一步就是元 件位置摆放，往往 可以决定板图大小 甚至成败。
电子线路CAD——PCB板图
上面是要有一定基础的时候使用的一种方法，因 导入时还要查错。这里同学们主要先学习直接放 置元件封装的方法，合理摆放元件，由原理图连 线硬画板图。也是我们最常用的方法。 下面介绍制作PCB元件封装： 首先制作LM8560元件的PCB封装，在 上查找LM8560的PDF资料， 可知两脚间距为70mil，非标，标准100mil，而 两排管脚间距400mil，也非标，标准为300mil 或者600mil，所以一定自己制作封装。
出现如下界面
这是默认路 径，要改
这是库文件 名，也要改
电子线路CAD——PCB板图
修改后的界面
同学们注意： 修改的目录 是我们刚刚 建的，库文 件名是我们 所作项目的 名字，这次 是LED电子 钟。
点击OK，如下图
电子线路CAD——PCB板图
电子线路CAD——PCB板图
这时库文件建好了，我们后面用到的LED电 子钟原理图，PCB版图，都在这个DDB的包里边 如图，单击File--New
电子线路CAD——PCB板图
出现下图
电子线路CAD——PCB板图
分别介绍一下下图的几个标志，第3、4和第6、7 是我们经常用到的。 第3个PCB Document是设计制作版图的工具， 第4个PCB Library Document是为元件制作封 装的工具。 第6个Schematic Document是设 计制作电路原理 图的工具，第7个 Schematic Library 是为原 理图元件制作库 的工具。
电子线路CAD——PCB板图
电子线路CAD——PCB板图
电子线路CAD——PCB板图
工作层介绍： KeepOutlayer：禁止布线层，用来设定电路板 画线范围。 MultLayer：多层面，指PCB的所有层。 同学们这次做的LED电子钟是一个单面板，工作 层在BottomLayer上。
电子线路CAD——PCB板图
画PCB板时元件的导入有两种形式：一种是电路 比较简单，元件不多，那就是直接放置元件封装 放好位置后，按照原理图连线，画PCB线，这种 就是硬画，像我们这次画的就可以。 另外一种就是如果电路图较为复杂，元件较多， 由原理图生成boot表，然后有软件导入到PCB 板图上，这样元件与元件之间连有飞线，我们按 照飞线连线即可。连上之后，飞线就没有了。
400mil
电子线路CAD——PCB板图
如图所示，调整 焊盘形状，由原 来的60*60修改 为110*55。用左 键全部选中，双 击第一个焊盘。 点击Global。
电子线路CAD——PCB板图
如图所示，这 里有几个选项需 要修改。X-size Y-size要改大小 Selection要选 中。
电子线路CAD——PCB板图
电子线路CAD——PCB板图
这里我们线设计制作LED电子钟PCB板图，所 以选择PCB Document ，双击
双击 这里
电子线路CAD——PCB板图
如图，命名为LED09040.PCB
修改这里为 LED09040.P CB
双击这里
电子线路CAD——PCB板图
如下图，就是PCB板图工作界面
这里是画板 图工作区域
这里是目录 区域
电子线路CAD——PCB板图
工作层介绍： TopLayer：顶层覆铜板面，用来画双面板时使用 BottomLayer：底层覆铜面板，画单面板时使用 Mechanical：机械层，决定整个PCB板外观结构 TopOverlayer：顶层丝印层，用来显示电路板顶 层上的原件编号和字符。 Bottomoverlay：底层丝印层，用来显示电路板 底层上的原件编号和字符。
