超声诊断仪的分类及介绍A型超声波诊断仪A型超声波诊断仪是幅度调制型（amplitude modulated mode）的简称。
A型显示是超声技术应用于医学诊断中最早、最基本的方式。
它主要适用于检查肝、胆、脾、眼及脑等简单解剖结构，测量线度以及获得回波幅度的大小和形状，通过分析回波幅度的分布以获得组织的特征信息。
临床诊断中的应用范围：A型超声波诊断仪可用于许多科室，其中最有代表性的应用是脑中线位置的测量。
一般正常人脑中线位置通过颅骨的几何中心，最大偏差≤0.3cm。
用双迹A型诊断仪测量若脑中线偏移＞0.3cm，则应考虑有占位性病变。
此法检查无痛苦，准确性高。
展望A型诊断仪是最早应用于临床的超声设备。
由于B型诊断仪的出现，A型诊断仪已经面临被淘汰的边缘，目前只在脑中线测量、眼科等方面还在应用。
但是A型诊断仪在组织的判别和确定（或称组织定征）、生物测量方面都具有很高的准确性和特异性。
目前只有几家国外厂家在生产标准化的A型诊断仪。
B型超声波诊断仪基本原理：B型（brightnessmodulationmode）超声，为辉度调制型，其原理与A型相同，其不同点为：①将幅度调制显示改为辉度调制显示，它将放大后的回声脉冲电信号送到显示器的阴极（或控制栅上），使显示的亮度随信号大小变化；②医生根据声像图所得之人体信息诊断疾病，而不是像A型超声那样根据波型所反映的人体信息诊病。
一般的B超工作过程为：当探头获得激励脉冲后发射超声波, （同时探头受聚焦延迟电路控制,实现声波的声学聚焦。
）然后经过一段时间延迟后再由探头接受反射回的回声信号,探头接收回来的回声信号经过波束形成处理。
然后由数字扫描转换器（DSC）电路进行数字变换形成数字信号,在CPU控制下进一步进行图像处理, 再同图表形成电路和测量电路一起合成视频信号送给显示器形成我们所熟悉的B超图像,也称二维黑白超声图像。
特点：B型超声具有如下特点：它将从人体反射回来的回波信号以光点形式组成切面图像。
多普勒彩超原理
多普勒彩超原理
多普勒彩超是一种常用的医学影像检查技术，它利用多普勒效应来观察血流速
度和方向，从而帮助医生诊断疾病。
多普勒彩超技术在临床诊断中发挥着重要作用，下面我们来详细了解一下多普勒彩超的原理。
多普勒效应是指当发射声波的物体与运动的物体相对运动时，声波的频率会发
生变化。
在多普勒彩超中，超声波是由探头发射出去的，当这些超声波遇到血液时，会发生多普勒效应。
如果血液朝向探头移动，声波的频率会增加，如果血液远离探头移动，声波的频率会减小。
通过测量这种频率的变化，就可以计算出血流的速度和方向。
多普勒彩超的原理可以分为两种模式，连续波多普勒和脉冲波多普勒。
在连续
波多普勒中，探头同时发射和接收声波，可以连续地监测血流速度。
而在脉冲波多普勒中，探头交替发射和接收声波，可以更精确地确定血流速度和位置。
多普勒彩超技术通过测量血流速度和方向，可以帮助医生判断血管是否狭窄、
是否存在血栓、是否有异常的血流等情况。
它在心脏病学、血管外科、产科等领域有着广泛的应用。
除了用于血流检测外，多普勒彩超还可以用于检测器官的血液供应情况，如肝脏、肾脏等。
通过观察器官的血流情况，医生可以及时发现器官缺血、缺氧等问题，对一些疾病的诊断和治疗提供重要依据。
总之，多普勒彩超技术利用多普勒效应来观察血流速度和方向，是一种非侵入
性的检查方法，具有安全、准确、快速的特点。
它在临床诊断中有着重要的应用价值，为医生提供了重要的诊断依据，帮助患者及时发现和治疗疾病。
多普勒彩超技术的不断发展和完善，将进一步推动医学影像技术的进步，为临床诊断和治疗带来更多的可能性。
多普勒技术在医疗诊断中的应用研究
多普勒技术在医疗诊断中的应用研究医学领域中的多普勒技术是一种经过精心设计和制造的高科技医疗设备，它以声波为基础，利用多普勒效应来检测内部体液的动态状况。
多普勒技术已成为现代医学最受欢迎的诊断工具之一，可以被广泛应用于各种各样的医疗领域，包括普通诊疗、产科、妇科、影像学等。
它因为其非侵入性、安全性、准确性、全面性等特点，受到越来越多的医生和患者的喜爱和信任，同时也在不断地发展、完善和创新。
一、多普勒技术概述多普勒技术是一种通过记录回波信号来对内部器官血流状态进行检测的方法。
其工作原理基于多普勒效应，也就是当声波经过被测物体时，会发生回波，回波信号的频率和被测物体的运动状态有关。
被测物体向声波源移动时，回波信号的频率会增加，相反，向声波源移动时，回波信号的频率会减小。
多普勒技术可以分为两种主要类型：脉冲多普勒技术和连续波多普勒技术。
前者采用脉冲探头，通过发送一个快速脉冲并记录回波信号的时间来测量血流动态状态。
它主要用于检测它们血流速度和方向；后者使用连续波探头，可以实时监测血流动态状态。
二、多普勒技术的应用领域1.心血管领域利用多普勒技术可以测量心血管系统的流速和血流动态，主要用于检测心脏和血管疾病，如风湿性心脏病、心肌梗死、动脉硬化、高血压、心律失常等。
多普勒技术在心血管领域的应用，为医生提供了诊断脉冲波形、血流速度和颜色多普勒图的重要依据，可以精确的检测心脏功能和血管病变，为治疗提供有力的依据和指导。
2.产科领域多普勒技术在产科领域中，可以测量胎儿、母体动脉和静脉血流状态，主要用于诊断宫内发育迟缓、胎儿窘迫、前置胎盘等产科疾病，同时还可以检测宫颈口位置和闭合情况，以及促进分娩顺利进行。
多普勒技术在产科领域的应用，为医生提供了非常重要的信息，可以判断胎儿是否存在异常，及时采取治疗措施，保障母婴的健康。
3.妇科领域多普勒技术在妇科领域的应用主要集中在盆腔和子宫肌瘤的诊断和治疗上。
它可以准确地测量子宫肌瘤的大小和位置，为医生制定治疗方案提供重要支持。
连续波和长脉冲
连续波和长脉冲连续波和长脉冲是在雷达信号处理中常用的两种信号形式。
它们都可以用于雷达探测和成像，但是在不同的应用场合下有着不同的优缺点。
一、连续波连续波（Continuous Wave，简称CW）是指频率不变、振幅恒定的一种周期性信号。
在雷达中，连续波通常由一个高频振荡器产生，并通过功率放大器放大后发射出去。
由于其频率稳定、带宽窄等特点，CW信号可以提供很高的测量精度和探测距离。
1.1 连续波的特点（1）频率稳定：CW信号的频率非常稳定，因为它是由一个振荡器产生的。
这使得CW信号可以提供很高的测量精度和探测距离。
（2）带宽窄：CW信号只有一个频率分量，因此其带宽非常窄。
这使得CW雷达可以具有很高的分辨能力。
（3）功率持续：由于CW信号是连续发射的，因此其功率也是持续不断地输出。
这使得CW雷达可以具有很高的探测灵敏度。
1.2 连续波的应用（1）测距：由于CW信号的频率稳定性和带宽窄，可以通过测量回波信号的相位差来确定目标距离。
（2）速度测量：通过测量回波信号的多普勒频移来确定目标速度。
（3）成像：CW雷达可以通过合成孔径雷达（SAR）技术进行成像，从而获得高分辨率的图像。
二、长脉冲长脉冲（Long Pulse，简称LP）是指脉冲宽度较宽、重复周期较长的一种周期性信号。
在雷达中，长脉冲通常由一个脉冲发生器产生，并通过功率放大器放大后发射出去。
由于其能够提供很高的峰值功率和较强的抗干扰能力，因此在某些应用场合下比连续波更为适用。
2.1 长脉冲的特点（1）峰值功率高：由于长脉冲具有很宽的脉冲宽度，因此其峰值功率也非常高。
这使得长脉冲雷达可以具有很远的探测距离。
（2）抗干扰能力强：由于长脉冲具有很宽的带宽，因此其抗干扰能力也比较强。
这使得长脉冲雷达可以在复杂的电磁环境中工作。
（3）分辨率低：由于长脉冲具有很宽的脉冲宽度，因此其分辨率也比较低。
这使得长脉冲雷达不能提供很高的目标分辨率。
2.2 长脉冲的应用（1）探测距离远：由于长脉冲具有很高的峰值功率，因此可以提供更远的探测距离。

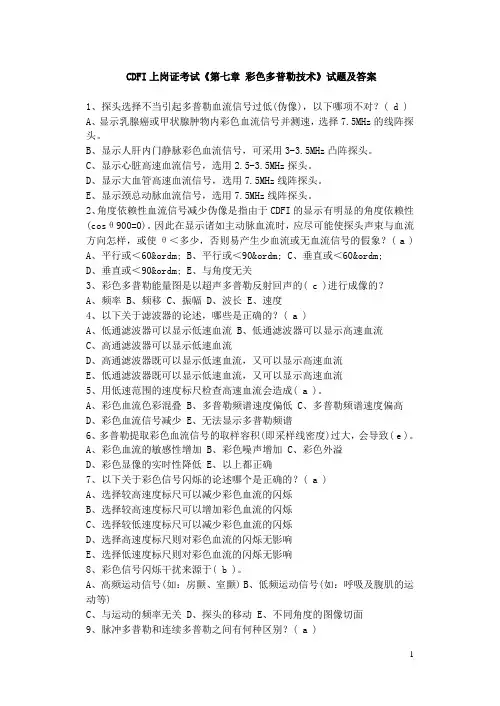

最新CDFI《第七章_彩色多普勒技术》试题及答案
CDFI上岗证考试《第七章彩色多普勒技术》试题及答案1、探头选择不当引起多普勒血流信号过低(伪像)，以下哪项不对？( d )A、显示乳腺癌或甲状腺肿物内彩色血流信号并测速，选择7.5MHz的线阵探头。
B、显示人肝内门静脉彩色血流信号，可采用3-3.5MHz凸阵探头。
C、显示心脏高速血流信号，选用2.5-3.5MHz探头。
D、显示大血管高速血流信号，选用7.5MHz线阵探头。
E、显示颈总动脉血流信号，选用7.5MHz线阵探头。
2、角度依赖性血流信号减少伪像是指由于CDFI的显示有明显的角度依赖性(cosθ900=0)。
因此在显示诸如主动脉血流时，应尽可能使探头声束与血流方向怎样，或使θ＜多少，否则易产生少血流或无血流信号的假象？( a ) A、平行或＜60º B、平行或＜90º C、垂直或＜60ºD、垂直或＜90ºE、与角度无关3、彩色多普勒能量图是以超声多普勒反射回声的( c )进行成像的？A、频率B、频移C、振幅D、波长E、速度4、以下关于滤波器的论述，哪些是正确的？( a )A、低通滤波器可以显示低速血流B、低通滤波器可以显示高速血流C、高通滤波器可以显示低速血流D、高通滤波器既可以显示低速血流，又可以显示高速血流E、低通滤波器既可以显示低速血流，又可以显示高速血流5、用低速范围的速度标尺检查高速血流会造成( a )。
A、彩色血流色彩混叠B、多普勒频谱速度偏低C、多普勒频谱速度偏高D、彩色血流信号减少E、无法显示多普勒频谱6、多普勒提取彩色血流信号的取样容积(即采样线密度)过大，会导致( e )。
A、彩色血流的敏感性增加B、彩色噪声增加C、彩色外溢D、彩色显像的实时性降低E、以上都正确7、以下关于彩色信号闪烁的论述哪个是正确的？( a )A、选择较高速度标尺可以减少彩色血流的闪烁B、选择较高速度标尺可以增加彩色血流的闪烁C、选择较低速度标尺可以减少彩色血流的闪烁D、选择高速度标尺则对彩色血流的闪烁无影响E、选择低速度标尺则对彩色血流的闪烁无影响8、彩色信号闪烁干扰来源于( b )。
第三节 超声多普勒成像原理 第四节脉冲多普勒技术
f f0
多普勒频移为负 血细胞背向探头运动 反向流动
f 值越靠近 fo，血细胞运动速度越小 多普勒频移越大血细胞运动速度越大
P( f )
血管壁 反向流 运动
固定目标 正向流
0
f0
f 11
三、频谱分析与显示
2. 频谱显示 (1)音频输出
频移信号
音调高低反映频率高低
声音响度反映振幅大小
声讯号
高速血流声音高调、尖锐 低速血流声音低调、沉闷
19
20
心尖位左心长轴切面彩色多普勒血流成像图
21
二. 血流彩色显示（伪彩色） 对血流信息给予伪彩色编码（红、兰、绿） 1）一般用红色表示正向流，即朝向探头流动 2）一般用兰色表示反向流，即背离探头流动 3）速度梯度大小（湍流发生程度）用绿色表示 正向湍流 — 红、绿色混合，呈黄色 反向湍流 — 兰、绿色混合，呈青色 绿色混进愈多，湍流发生程度愈大 4）血流速度快慢 用辉度反应 速度快 — 色彩鲜亮 速度慢 — 色彩暗淡
最大探测深度
超声传播速度 2脉冲重复频率
PRF c 2 Rm a x
5
根据采样定理，为了使信号不发生频率重叠
PRF 2 fd max
fdmax是最大流速vmax产生的最大多普勒频移
尼奎斯特频率极限
脉冲重复频率的二分之一，即PRF/2，称为尼奎斯特频 率极限。在脉冲式多普勒的频谱显示中，如果fdmax< PRF/2， 多普勒频移信号的大小和方向均可得以准确的显示。 《信号与系统》奥本海默著 奈奎斯特率
6
2.脉冲重复频率对血流测量的限制
频移公式
fd
v c
cosi
cosr
f0
多普勒效应测量血流速度的原理
多普勒效应测量血流速度的原理多普勒效应是一种测量血流速度的常用技术，可以帮助医生准确地评估血管病变和心血管疾病的程度。
该技术利用超声波原理，通过测量血液的回声信号来推导血液流速。
多普勒效应原理的核心是多普勒频移。
血液流动时，血液中的红细胞会反射回超声波信号，这些信号会受到红细胞的运动速度的影响，使得超声波的频率发生变化。
这种频率变化被称为多普勒频移，它可以用来确定血液流速。
当医生使用多普勒技术时，他们使用超声波探头将一束超声波发射到体内，该超声波会穿过皮肤和其他组织，并与血液接触。
当超声波反射回来时，它会由探头接收，并转换为电信号。
这些反射信号中包含了血液流速所需要的信息。
多普勒技术有两种不同的模式：连续波多普勒和脉冲式多普勒。
连续波多普勒通常用于大动脉如主动脉和颈动脉的测量，而脉冲式多普勒则用于小动脉如心脏和深部的血管。
在连续波多普勒中，探头会不断发射超声波，而不是单次短暂发射。
因此，医生可以尽可能快地获得反射信号，在短时间内测量出大量的数据点。
然而，这种方法有一个缺点，即无法确定信号来自哪里。
因此，连续波多普勒只能测量到速度的大小，而不能测量速度的方向。
与之不同的是，在脉冲式多普勒中，探头只发射一次短暂超声波脉冲，然后等待反射信号返回。
该方法可以确定信号的来源，进而确定速度的方向和大小。
在多普勒技术中还有另外一个重要的概念：多普勒角度。
多普勒角度是指血流和探头之间的角度。
如果血流和探头之间的角度是0度，那么多普勒频移的大小就等于血流速度的大小。
但是，如果血流和探头之间的角度不为0度，那么多普勒频移的大小会被分解成垂直于探头的分量和平行于探头的分量。
因此，当医生使用多普勒技术时，他们需要尽可能地使多普勒角度接近于0度，以保证测量结果的准确性。
总之，多普勒技术是一种简单、非侵入性的技术，能够快速地测量血流速度和方向。
它已成为了很多心血管疾病诊断和治疗的标准技术，并在临床和实验室中广泛应用。
医疗设备标准化 PWCW超声图像操作讲解 图文
使用原则：心脏大血管 <200，腹部外周血管<600认为 数据可信
10
2、取样容积门的大小
取样容积（gate/s ample): 血流信息的采样处。应将
大小调为血管腔的2/3。 过大：管壁运动干扰和血流 外溢， 过小：不能代表真正的血流 信息，敏感性减低
11
3、脉冲重复频率：
脉冲重复频率（PRF）----调节 速度标尺以容纳更快/ 更慢的 血流速度。速度标尺决定了
脉冲重复频率。如果取样容 积门的范围超过单个门的 PRF 能力，则系统会自动切换到 高 PRF 模式。屏幕上将显示 多个取样容积门，并指示HPRF。12 Nhomakorabea、壁滤波
(filtering): 滤掉来自血管壁、心肌、瓣膜、腱索等低速运动信号。 过高--部分慢速血流信息丢失。 过低--信号失真
使用原则：低速血流用低滤波，高速血流用高滤波。
PW/CW超声图像操作讲解
一、什么是PW/CW
2
1、什么是PW
PW （脉冲波多普勒）： 是由同一个（或一组）晶片
发射并接收超声波。 他用较少的时间发射，而用
更多地时间接收。由于采用深度 选通（或距离选通）技术，可进 行定点血流测定，因而具有很高 的距离分辨力，也可对检测处血 流的性质做出准确的分析。由于 脉冲波多普勒的最大显示频率受 到脉冲重复频率的限制，在检测 高速血流时容易出现混叠。
8
优化PW/CW图像的常用参数有：
取样线角度 取样容积门的大小 速度标尺（脉冲重复频率） 壁滤波 基线的位置 增益 自动优化
9
1、取样线角度
角度（angle):
根据多普勒方程，
2Vcos
fD= c
fo
=00时，cos=1，故fD最大,
频谱多普勒和脉冲多普勒
频谱多普勒和脉冲多普勒
频谱多普勒（Spectral Doppler）和脉冲多普勒（Pulsed Doppler）是医学超声中常用的两种多普勒技术，用于测量血流速度。
频谱多普勒通过连续波超声，将接收到的回波信号进行频谱分析，得到不同速度下的血流频谱图。
这种技术适用于测量较大范围内的血流速度，并可提供血流速度谱线的持续显示。
频谱多普勒广泛应用于心脏、动脉、静脉等血管的血流速度测量，可用于评估血液循环状况和诊断血管疾病。
脉冲多普勒则是利用脉冲超声，发送一个短时间的脉冲信号，然后测量回波信号的频移，以计算血流速度。
脉冲多普勒对于测量特定位置或深度的血流速度非常有用，可以更精确地定位和测量目标区域的血流速度。
因此，脉冲多普勒常用于心脏瓣膜的功能评估、血管狭窄程度的定量评估等。
综上所述，频谱多普勒适用于大范围血流速度测量和持续显示，而脉冲多普勒则适用于精确测量特定位置或深度的血流速度。
两种多普勒技术在医学超声中都有各自的应用领域，并常常结合使用以获取更全面的血流信息。
脉冲多普勒、连续多普勒工作原理、特点、应用
脉冲多普勒、连续多普勒工作原理、特
点、应用
脉冲多普勒和连续多普勒的工作原理、特点和应用如下：
1. 脉冲多普勒雷达：
工作原理：发射脉冲信号，对目标进行照射并接收回波信号，通过测量回波信号与发射信号的时间差，计算出目标的距离和速度信息。
特点：测速精度高，抗干扰能力强，能同时跟踪多个目标。
应用：主要用于气象预报、军事侦察、交通管制等领域。
2. 连续多普勒雷达：
工作原理：通过发射和接收连续波信号，对目标进行照射并接收回波信号，通过对回波信号进行处理，测量出目标的距离和速度信息。
特点：结构简单，价格低廉，可用来观测心壁、瓣膜、胎体的运动状态。
但存在测量局限性，如不能判断物体的运动方向，不能探测血流状态。
应用：主要用于胎儿的检测，目前除用以胎儿的检测外，已很少在临床上使用。
连续多普勒和脉冲多普勒的区别
之杨若古兰创作脉冲波多普勒是由同一个（或一组）晶片发射并接收超声波的.它用较少的时间发射，而用更多的时间接收.因为采取深度选通（或距离选通）技术，可进行定点血流测定，因此具有很高的距离分辨力，也可对喧点血流的性质做出精确的分析.因为脉冲波多普勒的最大显示频率受到脉冲反复频率的限制，在检测高速血流时容易出现混叠.这对像二尖瓣狭隘、自动脉瓣狭隘等这类疾病的检查十分晦气. 连续波多普勒因为采取两个（或两组）晶片，由其中一组连续地发射超声，而由另一组连续地接收回波.它具有很高的速度分辨力，能够检测到很高速的血流，这是它的次要的长处.而其最次要的缺点是缺乏距离分辨能力.1.连续式多普勒超声仪超声多普勒诊断仪简称D型超声仪.它是利用多普勒效应道理，对活动的脏器和血流进行探测的仪器.连续式多普勒超声仪是由振荡器发出高频连续振荡，送至双片探头中的一片，被激励的晶片发出连续超声的.碰到活动目标（如红细胞），反射回来的超声已经是改变了频率的连续超声，它被双片探头的另一片所接收并转为电旌旗灯号.此旌旗灯号与仪器的高频振荡器发生的旌旗灯号混频当前，经高频放大器放大，然后解调取出差频旌旗灯号.此差频旌旗灯号含有活动目标速度的信息.因为处理和显示方式分歧，连续式多普勒仪可分为监听式、相位式、指向式和超声多普勒显像仪等.最简单的多普勒显像零碎由连续波多普勒血流检测器、存贮监视器与探头地位定位器构成.定位器用机械法与血流检测探头结合，并将旌旗灯号传递至存贮监视器，在示波屏上显示出与探头地位相干的一个光点.当来自探头的超声束贯穿一条血管时，血流检测器发生一个旌旗灯号至监视器并在示波屏上增辉及存贮.连续波多普勒因为采取两个（或两组）晶片，由其中一组连续地发射超声，而由另一组连续地接收回波.它具有很高的速度分辨力，能够检测到很高速的血流，这是它的次要的长处.而其最次要的缺点是缺乏距离分辨能力.2..脉冲式多普勒超声仪脉冲式多普勒超声仪发射的是脉冲波，每秒发射超声脉冲的个数称脉冲反复频率（PRF），普通为5～10kHz.目前经常使用的距离选通式脉冲多普勒超声仪由换能器、高频脉冲发生器、主控振荡器、分频器、取样脉冲发生器、接收放大器、鉴相器、低通滤波器和f-v变换器等部件构成.换能器（探头）采取发、收分开型，发射压电晶体受持续时间极短的高频脉冲激励，发射超声脉冲.接收压电晶体收到由红细胞后散射的高频回波，经放大后输入鉴相器进行解调，低通滤波器滤去高载波，让分歧深度的多普勒回波旌旗灯号通过.调节取样脉冲与高频发射脉冲之间的延迟时间，就可以对来自某一深度的回波旌旗灯号进行选通取样，从而检测到那一深度血管中的血流.按照取样定理，取样脉冲的反复频率必须大于最大多普勒频移的2倍.取样脉冲与发射脉冲之间的延迟时间，可用简单的单稳态延迟电路发生.标明选通距离的度盘直接装在调节延迟时间的电位器的轴上，延迟时间每改变13μs，距离度盘上的距离标度正好改变1cm.经取样坚持电路输出的旌旗灯号中含有控制脉冲旌旗灯号成分，经过低通滤波器滤除后，送f-v变换成电压输出0脉冲波多普勒是由同一个（或一组）晶片发射并接收超声波的.它用较少的时间发射，而用更多的时间接收.因为采取深度选通（或距离选通）技术，可进行定点血流测定，因此具有很高的距离分辨力，也可对喧点血流的性质做出精确的分析.因为脉冲波多普勒的最大显示频率受到脉冲反复频率的限制，在检测高速血流时容易出现混叠.这对像二尖瓣狭隘、自动脉瓣狭隘等这类疾病的检查十分晦气.连续多谱勒(CW)采取两种超声换能器,一个发射恒定的超声波,另一个换能器恒定地接受反射波,沿声束出现的血流和组织活动多谱勒频移全部被接受,分析,显示出来.CW不克不及提供距离信息,既不具有距离选通性,不受深度限制,能测深部血流,无折返景象,可测高速血流,在取样线上有符号标识表记标帜,其符号仅暗示波束发射声束与接受声束的焦点,或声束与血流的焦点.脉冲多谱勒(PW)采取单个换能器,在很短的脉冲期发射超声波,而在脉冲期间内有一个可听期,脉冲多谱勒具有距离选通能力,可设定取样容积的尺寸,并调节其深度.地位,利用发射与反射的间隙接受频移旌旗灯号,测植绝对精确,但检查深部及高速血流受到限制.并受脉冲反复频率的影响.。
脉冲多普勒和连续多普勒
脉冲多普勒和连续多普勒你知道吗？生活中，我们每天都在与声音打交道，声音从来不曾远离过我们。
咱们说话、听音乐、车子呼啸而过，甚至连大街上的人群吵闹也离不开声音。
不过，你有没有想过，这些声音其实有时候会变调，或者说它们的频率和波形会发生变化，这种现象就是所谓的“多普勒效应”。
说简单点，所有的声音和光，哪怕是你身边飞奔的救护车，它发出的声音也不是一成不变的，它会随着物体和你之间的距离改变频率，就像你听到“呜呜呜”的声音越来越低沉或者越来越高。
其实我们可以把这种变化分成两类，一类叫脉冲多普勒，另一类叫连续多普勒。
嘿，别急，慢慢来，今天就聊聊这俩。
首先来说说脉冲多普勒。
这个名字听起来有点吓人对吧？但其实它比你想象的简单多了。
你知道的，超声波最擅长做的就是“探路”。
脉冲多普勒就是把超声波发射出去，等它碰到物体，反弹回来，再根据返回的信号来分析物体的速度、方向之类的。
嘿，想象一下就像是你拿着一根绳子往空中丢，绳子打在墙上反弹回来。
你就通过反弹的时间来判断墙离你多远。
脉冲多普勒就好像这个过程，它通过发送短暂的“脉冲”信号，不断扫描周围的物体。
说实话，这就像是你站在地铁站，听到火车声音从远处传来，那声音越来越高，越来越近，说明火车速度挺快的；如果火车离你远了，声音又变得低沉、悠远。
这种“脉冲”式的变化就像一段段的探测信号，反弹回来后会告诉你目标的速度和方向。
就这么简单，既不费力又有效！好了，接下来我们聊聊连续多普勒。
连续多普勒，这名字听起来是不是也有点高深莫测？但其实它比脉冲多普勒还要“连贯”。
它的工作原理就像你从一个不断发出声音的车上走下来的过程。
你站在车旁，车一动，车发出的声音在你耳边变来变去。
不同的是，连续多普勒它并不是间歇性地发射信号，而是不断地发出信号，然后通过对比这些连续的信号来分析物体的速度。
简而言之，就是车一直在“发声”，你一直在“听”，然后你可以根据声音的变化来判断车的速度。
就像我们在听着车开过来时，声音从高到低的变化来判断它到底是从远到近，还是从近到远。
肺动脉高压的超声评估方法有
肺动脉高压的超声评估方法有肺动脉高压（Pulmonary Arterial Hypertension，简称PAH）是一种以肺动脉压力持续升高、肺血管阻力增加、肺血管重塑和右心室肥厚为特征的疾病。
超声评估方法是一种非侵入性、安全快速的检查手段，已被广泛应用于PAH的诊断与监测。
本文将介绍常用的肺动脉高压超声评估方法。
1. 心脏彩色多普勒超声（Color Doppler Echocardiography）：心脏彩色多普勒超声是一种常用的PAH评估方法。
通过检查右室和肺动脉流速及血流模式，可以判断肺动脉高压的存在以及其严重程度。
其中，肺动脉收缩压（PASP）的测定是PAH诊断的关键指标之一，通常通过估算三尖瓣血流速度与右房压力梯度的差值来计算。
2. 右心室射血分数（Right Ventricular Ejection Fraction，简称RVEF）：RVEF是评估右心功能的重要指标，对于PAH患者尤为重要。
通过超声心动图检查，可以对右心室射血分数进行测定，以反映右室收缩功能的好坏。
RVEF的降低提示右心室负荷过重，可能是肺动脉高压的一种表现。
3. 心脏超声组织多普勒成像（Tissue Doppler Imaging，简称TDI）：心脏超声组织多普勒成像是一种通过测定组织运动速度来评估心肌功能的技术。
对于PAH患者，可以通过TDI来评估右心室收缩功能和舒张功能的改变。
常用的参数有心肌扩张峰速度（E’）、心肌收缩峰速度（S’）等，用于判断右心室收缩与舒张功能的改变。
4. 压力-速度关系（Pressure-Velocity Loops）：压力-速度关系是一种基于超声多普勒技术的计算方法，用于评估右心室和肺动脉的压力变化与血流速度的关系。
通过对右室流速、右心室收缩压力以及肺动脉收缩压力进行测量和计算，可以绘制出右心室和肺动脉的压力-速度关系图，以评估肺动脉的承受能力以及右心室负荷情况。
5. 脉冲波和连续波多普勒超声？脉冲波和连续波多普勒超声是常用的血流测量方法，在PAH的评估中也有着重要的应用。
超声影像学(多普勒血流显像)
取样容积
第二节 脉冲频谱多普勒
如果在脉冲多谱勒中存在假信号，影像会以相反的方向折转显示收 缩期内的前流血液。
第二节 脉冲频谱多普勒
脉冲多谱勒 连续多谱勒
脉冲/连续多谱勒影像
第三节 连续频谱多普勒CW
一、工作原理 双晶片探头连续发射超声，接收发射差频信号， 处理得到检查目标的运动情况。 二、显示 单方向频谱声像图 三、特点 1.记录全部差频信号但没有距离选通,用于单个运 动目标检查 2.目标的运动速度检查没有局限性 3. 测量速度的准确性受目标运动方向与声束夹角 的影响
第二节 脉冲频谱多普勒
五、混叠的处理： 1、调整基线； 2、提高速度刻度； 3、降低发射频率； 六、频谱多普勒的优点和缺点： 1、优点：定点检测血流；实时分辨率（对心动周期 中血流速度的分布能详细分析）；计算血流速度 2、缺点：易发生混叠、不能探测最大速度、角度依 赖
PW的特点
• 有一定的取样 容积 • 距离选通 • 反映取样容积 这一部分的血 流状态 • 测高速血流时 频谱混叠现象
第二节 脉冲频谱多普勒
四、脉冲多普勒信号的处理与显示： 1、频谱分析是将取样容积内所接收的血流进行多普 勒信号分解，与棱镜分解光谱相似； 2、水平轴代表时间，垂直轴代表流速。基线上是正 向速度，基线下是负向速度，基线可以调整； 3、频谱的第三个轴对应背向散射能量，以亮点表示； 4、混叠：速度超过奈奎斯特极限就产生。
第六节 能量多普勒显示方式
1、能量多普勒又称：能源多普勒、振幅多普 勒、多普勒血管造影； 2、原理：背向散射多普勒信号量度，如能源， 瞬间信号强度计算并叠加到B型成像中。 3、优势：对血流更加敏感，不发射混叠，边 界显示更佳； 4、缺点：不能显示速度及方向，没有时间分 辨力，对运动及其敏感。
多普勒超声心动图ppt课件
二尖瓣狭窄
乳内动脉
冠状动脉间隔支
冠状动脉桥
彩色多普勒血流显像注意事项
增益
取样框大小
血流的颜色代表血流的方向
多普勒超声心动图的临床应用
探测血流状态：层流、湍流和涡流。
探测血流速度 测量血流容量，Q=AVt.
估测压力差
狭窄瓣口面积的测量
判断返流和分流
组织多普勒，tissue Doppler imaging
Equation
ΔP=4V2
脉冲多普勒和连续多普勒的区别
二尖瓣舒张期血流一
二尖瓣舒张期血流二
三尖瓣血流
主动脉瓣血流
肺动脉瓣血流
主动脉瓣狭窄
主动脉瓣返流
肺动脉瓣返流
彩色多普勒血流显像，Doppler
Color Flow Imaging
红迎蓝离
心尖四腔心切面
室间隔膜部缺损
室间隔肌部缺损
Doppler
In CW Doppler, the transducer is constantly emitting and receiving ultrasound data.
脉冲多普勒和连续多普勒频谱曲线
混叠，Aliasing
高重复频率脉冲多普勒-HPRF
是在脉冲多普勒基础上改进，探头在发
射一组超声脉冲波之后，不等采样部位 的回声信号反回探头又发射出新的超声 脉冲群，这样在一组声束方向上，若有 一组超声脉冲向心腔内发射，第二组超 声发射后，探头接受的实际上是来自第 一组超声脉冲的回声，依次类推，相当 于PRF加倍，频移也就增加一倍，扩大 了血流速度测量范围。
简化伯努利方程，The simplified Bernoulli
多普勒超声心动图
多普勒检查是什么
多普勒检查是什么多普勒检查是一种医学检查方法，利用多普勒效应原理和超声波技术来观察和测量血流的速度和方向，以评估血管的功能和疾病情况。
多普勒检查广泛应用于心血管系统、血管系统和妇产科等领域，可帮助医生诊断和治疗一系列疾病。
多普勒效应是描述当波浪遇到运动物体时，其频率和波长发生变化的物理现象。
多普勒检查利用这一原理，通过发送超声波到人体组织，并接收反射回来的信号，来计算血流的速度和方向。
基本的多普勒检查包括颜色多普勒、脉冲多普勒和连续多普勒。
颜色多普勒是一种实时的血流成像技术，将不同速度的血流以不同的颜色表示在超声图像上，从而可视化血流的速度和流向。
脉冲多普勒则用于单点测量，通过测定超声波在血流中的频率变化来计算血流速度。
连续多普勒则可用于测量流体管道中的整体流速，通过接收多个血流反射波信号来分析流速谱。
多普勒检查在心血管领域中常用于评估心脏瓣膜功能、心脏肌肉的收缩和松弛能力以及冠状动脉血流情况。
通过观察血流速度和流向的改变，医生可以判断心脏瓣膜是否有狭窄、反流等病变。
此外，多普勒检查还可用于检测心脏血管瘤、动脉瘤和心腔内血栓等疾病。
在血管系统中，多普勒检查常用于评估动脉和静脉的血流情况。
通过观察血流速度和流向的变化，可以发现动脉硬化、血栓形成以及血管狭窄等疾病。
在肝脏、肾脏和甲状腺等器官的检查中，多普勒技术可以评估血流供应情况、发现肿瘤及囊肿等病变。
此外，多普勒检查在妇产科领域中也有重要应用。
例如，通过检测胎儿的心脏和脑血流，可以评估婴儿的健康状况。
同时，多普勒检查对于妇科疾病的诊断和治疗也起到了重要作用。
总之，多普勒检查是一种非侵入性、无辐射的医学检查方法，具有重要的临床应用价值。
通过观察和测量血流的速度和方向，可以帮助医生诊断和治疗心血管、血管和妇产科等领域的多种疾病。
CDFI上岗证考试总结
CDFI上岗证考试《第二章彩色多普勒基础》试题及答案1. 人体中不会产生多普勒效应的是：（D）A.胎心B.瓣膜C.正常的心肌组织D.静止不动的肝组织E. 血流2. 多普勒超声是指：（D）A.振幅调制型B.亮度调制型C.彩色血流显像D.多普勒频谱显示E.以上都不是3.彩色血流图是指：（C）A.振幅调制型B.亮度调制型C.彩色血流显像D.多普勒频谱显示E.以上都不是4.可闻声波的频率范围是（D）A. 1Hz～20HzB. 5Hz~20HzC. 5Hz~5KhzD.20Hz~20kHzE. 1Hz~15Hz5.发射到移动物体的声波频率与由其反射回来的声波频率的变化，和移动物体的速度有关，此理论由谁提出？（C）A .Dawan B.Curies C. Dopper D. Galton E.Samin6.Doppler超声在诊断中具有重要地位，其原因是（B）A.可用于各个区域的检查B.能定量分析组织的运动C.不引起生物效应D.用于小器官的检查E.在各方面优于一般超声7.探头频率f。
固定，血液流速固定，fd与下列什么有关？（A）A. 入射角度B. 探测速度C. 增益大小D. 病人胖瘦E. 以上都不对8.在CDE检查中，采取什么措施检出低速血流信号？（D）A. 尽量增大扫描范围B.增加探头频率C. 加大增益D. 减小速度量程（Scale）E. 抬高速度基线9.彩色多普勒血流成像中规定（A）A.朝向探头的血流为红色B. 背向探头的血流为红色C.朝向探头的血流为蓝 D.背向探头的血流为绿色 E.朝向探头的血流为绿色610.当入射角恒定时，多普勒频移与什么有关？（B）A. 探测深度B.探头频率f。
C.多普勒频谱增益D.取样容积大小E.与以上都没关系11.探头频率f。
，入射角度θ一定时，描述多普勒频移正确的是（A）A..多普勒频移与血流速度成正比关系B.多普勒频移与血流速度成反比关系 C.多普勒频移与取样容积大小成正比 D.多普勒频移与取样容积大小成反比 E.多普勒频移与增益有关12.入射角度θ恒定，多普勒频移范围一定时，（A）A.探头频率越小，可测血流速度越大B.探头频率越大，可测血流速度越大 C.探头频率越小，可测血流速度越小 D.加大增益，可测血流速度越大E.与探头频率无关系13．检测心脏高速血流信息，宜采用下列哪种方法？（D）A. A型超声B.B型超声C.M型超声D.连续多普勒E.脉冲多普勒14.多普勒超声血流检测技术主要用于（E）A. 测量血流速度B. 确定血流方向C.确定血流种类D.获得有关血流参数 E. 以上都对15.多普勒频移（A）A. 与反射体速度成正比B. 在脉冲多普勒系统中较大C. 在声强极高时较大 D. 取决于所以探头振元数 E. 与反射体速度没有关系16.增加脉冲重复周期可（B）A. 改善分辨力B. 增加最大显示深度C. 减少最大显示深度D.增大折射 E.提高帧频17.多普勒频移属于下列哪个声段？（B）A.次声B. 可闻声C. 超声D. X线E.可见光18.连续多普勒在取样线上有符号标记，其表示（C）A. 取样容积大小B. 仅计算此处血流信息C. 声束与血流的焦点D. 此处检测的速度最佳E. 此处距离测量最准19.在多普勒超声血流测量中，频谱分析的主要方式为（D）A. STCB. P.I.C. R.I.D. FFT E . MTI20.彩色多普勒是使用什么方法检测血细胞的动态信息？(E)A. 增益B. STC(TGC)C. 速度D. FFT技术E. MTI21.关于频谱多普勒技术不对的有（D）A 测量血流速度 B. 确定血流方向 C. 确定血流种类 D. 尽可能了解组织细胞的超微结构 E. 获得有关血流参数22.彩色血流显像哪项是错误的？（C）A. 血流朝向探头，显示红色B. 血流背向探头，显示蓝色C. 能量显示为混合色D. 出现紊流为混合色E.血流速度高显示彩色亮度大23. 彩色多普勒血流显像与伪彩（B彩）的区别是（D）A.彩超就是伪彩B. 彩超是由灰阶转换而来C. 伪彩是彩色血流显像D. 彩超与伪彩完全不同E. 以上都对24.彩色血流频移大于1／2PRF（脉冲重复频率）时出现折返，这称为（A）A.Nyquist（内奎斯特）极限B. 富里叶变换C. 运动目标显示法（MTI）D. 自相关技术E. 彩色血流显像的滤波25.彩色多普勒血流显像主要与下列哪项因素有关？（A）A. 与血流中的红细胞移动有关B. 与血流中的白细胞移动有关C. 与血流中的血小板移动有关D. 与血流中的血红蛋白含量有关E.与血脂高低有关26.血流速度增快，流量加大，彩色多普勒显像的血流信号（A）A. 亮度提高B. 亮度降低C. 亮度不定D. 亮度变换不定E. 以上都不是27.彩色多普勒血流成像下述哪种性能是正确的？（E）A. 能显示平均速度为零的灌注区的血流B. 血流成像对超声入射角的相对非依赖性C. 不出现7彩色血流信号混叠 D.不能显示血流速度快慢 E. 能显示血流方向CDFI上岗证考试《第三章超声仪器》试题及答案1 可变焦点是下列那种方式（D）A 声透镜聚焦 B声反射镜聚焦 C凹面晶片聚焦 D电子聚焦 E非电子聚焦2 A型超声是指（A）A 振幅调制型 B亮度调制型 C 彩色血流显像 D 多普勒血流频谱显示 E 以上都不是3 B型超声是指（B）A 振幅调制型 B亮度调制型 C 彩色血流显像 D 多普勒血流频谱显示 E 以上都不是4 M型超声是指（B）A 振幅调制型 B亮度调制型 C 彩色血流显像 D 多普勒血流频谱显示 E 以上都不是5 错误使用B超诊断仪的是（D）A冬天要保暖 B夏天要空调 C 机房要有遮光设备 D 可在机房内烧开水 E 机房要防尘6关于调整亮度、对比度正确的是（E）A 将亮度调至最大B 将对比度调至最大C 将对比度调至最小D 将亮度调至最小E 调整亮度和对比度使灰阶各层次丰富，最高灰阶呈白色，最低灰阶呈黑色7 不属于机器灵敏度调节的是（E）A 总增益（Gain）B 近场抑制C STCD 远程补偿E 图像后处理8 用什么来限制低弱回声的显示（B）A 增益B 抑制器C 时间增益补偿（TGC）D 敏感性E 放大器9 超声检查时图像不显示，最常见的原因是（D）A 探头位置不对B 使用抑制失败C 病人未作准备D 正冻结住图像 E增益太大10 补偿组织衰减的方法有（B）A 边缘增强效应B 时间增益补偿（STC或TGC）C 显示方法D 传送E 增强效应11 与线阵探头相比，环阵探头的优点是（C）A 环阵探头无假象B 环阵探头的声束可全部穿透组织C 环阵探头在X，Y轴上均聚焦 D 环阵探头声束衰减少 E 环阵探头操作方便12 下列组织检查中应保持高帧频的是（D）A 肝脏B 脾脏C 肾脏D 心脏E 前列腺13 选用耦合剂的条件不正确的是（D）A 声衰减系数小，透声良好B 声阻抗介于探头的面材与皮肤之间C 水性高分子材料D 价格越便宜越好E 均匀性好，不含颗粒或杂质14 我国市电交流电压是（B）A 220V,60HzB 220V,50HzC 110V,60HzD 110V,50HzE 以上都不是15 超声心动图即为下列哪种方法诊断（C）A A型超声B B型超声C M型超声D 超声血流图E 超声能量图16 ESWL是（E）A 多普勒发明的B 用来观察组织结构的C 测量血流速度D 就是B型超声E 体外冲击波碎石术17 为显示流速极低的血流灌注信号，宜用（E）A A型超声B B型超声C M型超声D CDFIE CDE18 属于B超仪外围设备的是（E）A 探头B 发射电路C 接收电路 D显示系统 E打印机19 下列探头中哪种是单晶片探头（C）A 电子线阵探头B 电子凸阵探头C 机械扇扫探头D 电子相控阵探头E 连续多普勒探头820 机械扇扫探头一般采用哪种聚焦方式（A）A 凹面晶片聚焦B 电子延迟聚焦C 可变孔聚焦D 电子波束形成E 动态聚焦21 为改善电子探头短轴方向分辨率，通常采用（E）A 延迟线电子聚焦B 可变孔分段接收C 电子波束形成D 动态聚焦E 声透镜聚焦22 不属于腔内探头的是（E）A 阴道探头B 直肠探头C 食管探头D 胃镜探头E 经胸探头23 临床常用的超声探头频率约为（E）A 2.5MHzB 3.5 MHzC 5.0 MHzD 7.5 MHzE 以上都对24 多振子电子探头的声场分布呈“花瓣”状，其（D）A 主瓣越粗越好B 副瓣越多越好C 没有副瓣D 主瓣越细越好E 没有主瓣25 诊断中，为补偿声能衰减应注意调节（C）A GAIN （增益）B 对比度0C STC(TGC)D 多普勒频移E 速度基线26 通常超声声束的强度在聚焦区较大，因为（B）A 衰减减少B 声束直径变小C 衍射效应D 声束直径变大E 增益可调整27 通过什么方法可以获得较大的近场区（A）A 使用高频探头B 在探头上加一凸透镜C 减小探头直径D 增大阻尼E 以上都不对28 目前使用的大多数扫描转换器是什么类型（B）A 模拟式B 数字式C 双稳态D 静态E 单稳态29 由多振子电子探头边缘产生的，不在超声主声束方向的外加声束称为（C）A 相控阵B 阻抗伪像C 旁瓣D 主瓣E 声误差30 可通过什么方式减少声束在远场的扩散（B）A 使用凸面探头B 使用大直径的探头C 在近场减少声束强度D 使用低频探头E 加大增益31 超声系统可控制的最大与最小能量之比为（A）A 动态范围B 增益C 抑制D STC(TGC)E 频率32 对二维灰阶图像进行彩色编码处理，是（B）A B型超声B 伪彩显示C 超声多普勒D 彩色能量图E 组织能量图33 在下列各项中属于后处理的是（E）A 增益B 探头频率改变C STC(TGC)D 扫描线密度E 图像γ校正34 在下列各项中冻结图像后不能再改变的是（A）A 增益B 距离测量C 速度测量D 多普勒角度E 图像γ校正35 下列数字扫描转换器（DSC）所实现的功能哪个是错误的（E）A 将超声模拟信号转变成电视制式信号B 比较容易地实现图像放大C 完成线性内插补并实现丰富的灰阶D 实现字符显示及图像存储E 增强了滤波器的功能36 彩色多普勒血流显像仪的工作流程不包括下列哪项内容（E）A 将多普勒信号进行A/D转换B 经自相关技术计算多普勒平均速度、方向和分散C 依血流方向及流速做彩色处理D 彩色血流图与灰阶图像叠加E 不需再经D/A 转换37 凸阵扫描探头，临床常用于何部位的检查（A）A 腹部B 乳腺C 睾丸D 甲状腺E 头颅38 下列对超声诊断仪的维护保养，哪项是错误的（C）A 防尘B 防潮C 自行拆卸机器D 防高温E 减少震动39 频谱多普勒技术检测主动脉血流时，下列哪项做法无意义（A）A 屏住呼吸B 调节滤波C 速度标尺D 取样容积大小E 超声入射角校正40 B型实时扫查，电子式与机械式探头比较，其特点是（E）A 电子探头比机械探头噪声大，有震动B 机械探头比凸阵探头大C 机械探头振子数比电子探头多D 电子凸阵探头具有较大的近区及远区视野，适宜心脏检查E 电子探头较机械探头耐用941 当进行彩色多普勒检查时，如彩色血流显示不佳，有许多辅助调节。
彩超中pw与cw的区别
彩超中pw与cw的区别连续多普勒CW 和脉冲多普勒PW的区别脉冲式多普勒和连续式多普勒各自有其特点，介绍如下:脉冲式多普勒:其发射与接收的超声波均为间断脉冲式，显示声束上某一深度的血流速度、方向和性质。
优点:有距离分辨能力，可定点测定心血管内某一小块区域(取样线)的瞬时血流频谱，因此可定位异常血流，并可鉴别正、异常血流。
缺点:易受尼奎斯特频率的影响，若流速超过最大显示频率，则在频谱上出现频谱混叠现象，因此不能定量测定高速血流。
连续式多普勒:其发射与接收的超声波均为连续性，是整个声束通道上全部血流信号的总和。
优点:速度分辨率强，其频谱可反映高速血流的速度，而不受尼奎斯特频率的影响。
缺点:无距离选通性能，缺乏距离分辨力，声束所经的途径各点信息重叠，被探头同时接收，从而使得输出信号无法定位。
频谱分析包括:(1)频移时相:即收缩期、舒张期或全心动周期，以频谱的横坐标(X轴)的数值代表时间，单位为每秒。
(2)频移幅值:以频谱的纵坐标(Y轴)的数值代表血流速度的大小，单位为kHz或cm/s和m/s，测定血流速度，包括最大流速、平均流速、加速度和减速度;计算跨瓣压差;测定加速度、减速度时间、射血前期、射血时间及压力降半时间。
(3)频移方向:以频谱的基线为准，基线上方频移为正值(正向)，表示血流方向朝向探头;基线下方频移为负值(负向)，表示血流方向背离探头。
(4)频谱辉度:以亮度表示，反映取样容积或探查声束内具有相同流速的红细胞相对数量的多少。
速度相同的红细胞数量越多，散射信号强度越大，频谱辉度也就越亮，反之，辉度弱(暗)。
(5)频谱的离散度:以频谱在垂直方向上的宽度表示，指某一瞬间取样容积或探查声束内红细胞速度分布范围的大小。
红细胞速度分布范围大，则频谱宽，反之，频谱窄，频谱宽度是识别血流动力学改变的重要因素。
层流显示频谱窄，光点密集，频谱包络较光滑，血流频谱和基线之间常呈现空窗;湍流显示频谱宽，光点疏散，频谱包络毛糙，血流频谱和基线之间为充填状;涡流时，因红细胞运动呈多方向性，因而其特征为双向湍流频谱。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
脉冲波多普勒是由同一个（或一组）晶片发射并接收超声波的。
它用较少的时间发射，而用更多的时间接收。
由于采用深度选通（或距离选通）技术，可进行定点血流测定，因而具有很高的距离分辨力，也可对喧点血流的性质做出准确的分析。
由于脉冲波多普勒的最大显示频率受到脉冲重复频率的限制，在检测高速血流时容易出现混叠。
这对像二尖瓣狭窄、主动脉瓣狭窄等这类疾病的检查十分不利。
连续波多普勒由于采用两个（或两组）晶片，由其中一组连续地发射超声，而由另一组连续地接收回波。
它具有很高的速度分辨力，能够检测到很高速的血流，这是它的主要的优点。
而其最主要的缺点是缺乏距离分辨能力。
1.连续式多普勒超声仪
超声多普勒诊断仪简称D型超声仪。
它是利用多普勒效应原理，对运动的脏器和血流进行探测的仪器。
连续式多普勒超声仪是由振荡器发出高频连续振荡，送至双片探头中的一片，被激励的晶片发出连续超声的。
遇到活动目标（如红细胞），反射回来的超声已是改变了频率的连续超声，它被双片探头的另一片所接收并转为电信号。
此信号与仪器的高频振荡器产生的信号混频以后，经高频放大器放大，然后解调取出差频信号。
此差频信号含有活动目标速度的信息。
由于处理和显示方式不同，连续式多普勒仪可分为监听式、相位式、指向式和超声多普勒显像仪等。
最简单的多普勒显像系统由连续波多普勒血流检测器、存贮监视器与探头位置定位器组成。
定位器用机械法与血流检测探头结合，并将信号传递至存贮监视器，在示波屏上显示出与探头位置相关的一个光点。
当来自探头的超声束贯穿一条血管时，血流检测器产生一个信号至监视器并在示波屏上增辉及存贮。
连续波多普勒由于采用两个（或两组）晶片，由其中一组连续地发射超声，而由另一组连续地接收回波。
它具有很高的速度分辨力，能够检测到很高速的血流，这是它的主要的优点。
而其最主要的缺点是缺乏距离分辨能力。
2..脉冲式多普勒超声仪
脉冲式多普勒超声仪发射的是脉冲波，每秒发射超声脉冲的个数称脉冲重复频率（PRF），一般为5～10kHz。
目前常用的距离选通式脉冲多普勒超声仪由换能器、高频脉冲发生器、主控振荡器、分频器、取样脉冲发生器、接收放大器、鉴相器、
低通滤波器和f-v变换器等部件组成。
换能器（探头）采用发、收分开型，发射压电晶体受持续时间极短的高频脉冲激励，发射超声脉冲。
接收压电晶体收到由红细胞后散射的高频回波，经放大后输入鉴相器进行解调，低通滤波器滤去高载波，让不同深度的多普勒回波信号通过。
调节取样脉冲与高频发射脉冲之间的延迟时间，就可以对来自某一深度的回波信号进行选通取样，从而检测到那一深度血管中的血流。
按照取样定理，取样脉冲的重复频率必须大于最大多普勒频移的2倍。
取样脉冲与发射脉冲之间的延迟时间，可用简单的单稳态延迟电路产生。
标明选通距离的度盘直接装在调节延迟时间的电位器的轴上，延迟时间每改变13μs，距离度盘上的距离标度正好改变1cm。
经取样保持电路输出的信号中含有控制脉冲信号成分，经过低通滤波器滤除后，送f-v变换成电压输出0脉冲波多普勒是由同一个（或一组）晶片发射并接收超声波的。
它用较少的时间发射，而用更多的时间接收。
由于采用深度选通（或距离选通）技术，可进行定点血流测定，因而具有很高的距离分辨力，也可对喧点血流的性质做出准确的分析。
由于脉冲波多普勒的最大显示频率受到脉冲重复频率的限制，在检测高速血流时容易出现混叠。
这对像二尖瓣狭窄、主动脉瓣狭窄等这类疾病的检查十分不利。
连续多谱勒(CW)采用两种超声换能器,一个发射恒定的超声波,另一个换能器恒定地接受反射波,沿声束出现的血流和组织运动多谱勒频移全部被接受,分析,显示出来.CW不能提供距离信息,既不具有距离选通性,不受深度限制,能测深部血流,无折返现象,可测高速血流,在取样线上有符号标记,其符号仅表示波束发射声束与接受声束的焦点,或声束与血流的焦点.脉冲多谱勒(PW)采用单个换能器,在很短的脉冲期发射超声波,而在脉冲期间内有一个可听期,脉冲多谱勒具有距离选通能力,可设定取样容积的尺寸,并调节其深度.位置,利用发射与反射的间隙接受频移信号,测植相对准确,但检查深部及高速血流受到限制.并受脉冲重复频率的影响.。
