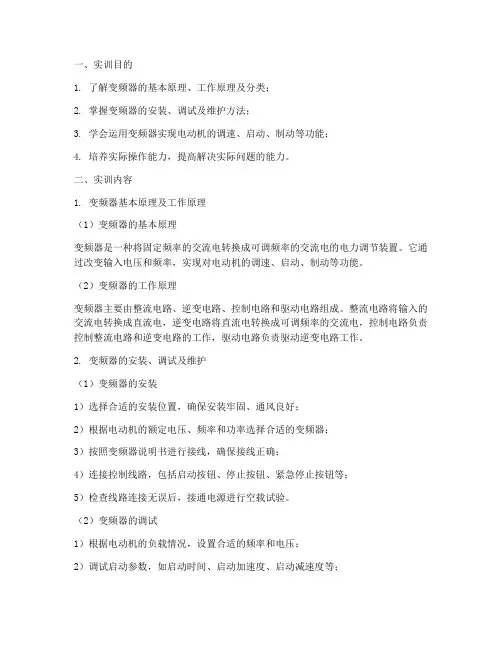

电气控制变频器实训报告
一、实训目的1. 了解变频器的基本原理、工作原理及分类；2. 掌握变频器的安装、调试及维护方法；3. 学会运用变频器实现电动机的调速、启动、制动等功能；4. 培养实际操作能力，提高解决实际问题的能力。
二、实训内容1. 变频器基本原理及工作原理（1）变频器的基本原理变频器是一种将固定频率的交流电转换成可调频率的交流电的电力调节装置。
它通过改变输入电压和频率，实现对电动机的调速、启动、制动等功能。
（2）变频器的工作原理变频器主要由整流电路、逆变电路、控制电路和驱动电路组成。
整流电路将输入的交流电转换成直流电，逆变电路将直流电转换成可调频率的交流电，控制电路负责控制整流电路和逆变电路的工作，驱动电路负责驱动逆变电路工作。
2. 变频器的安装、调试及维护（1）变频器的安装1）选择合适的安装位置，确保安装牢固、通风良好；2）根据电动机的额定电压、频率和功率选择合适的变频器；3）按照变频器说明书进行接线，确保接线正确；4）连接控制线路，包括启动按钮、停止按钮、紧急停止按钮等；5）检查线路连接无误后，接通电源进行空载试验。
（2）变频器的调试1）根据电动机的负载情况，设置合适的频率和电压；2）调试启动参数，如启动时间、启动加速度、启动减速度等；3）调试制动参数，如制动时间、制动减速度等；4）调试保护参数，如过流保护、过压保护、欠压保护等；5）测试变频器运行状态，确保各项参数正常。
（3）变频器的维护1）定期检查变频器外观，确保无损坏、变形等；2）检查变频器内部接线，确保连接牢固、无松动；3）检查变频器散热情况，确保散热良好；4）定期清理变频器内部灰尘，防止灰尘积聚；5）定期检查变频器运行状态，发现异常及时处理。
3. 变频器在电动机调速、启动、制动等功能的实现（1）电动机调速通过改变变频器的输出频率和电压，实现对电动机的调速。
在实际应用中，可以根据负载需求调整频率，实现电动机的软启动、软停止等功能。
（2）电动机启动变频器可以实现电动机的软启动，减少启动过程中的冲击电流，延长电动机及变频器的使用寿命。
变频器实训报告
变频器实训报告一、实训概述本次实训的主要目的是学习和掌握变频器的基本工作原理、硬件电路和软件编程。
通过实践操作，了解变频器的应用技术、参数设定、故障诊断等方面知识，提高学生的实际操作技能和解决问题的能力。
本次实训采用的主要设备包括PLC控制器、变频器和电机等。
变频器是一种电气控制器，可以通过改变输入电源的频率，控制交流电动机的转速。
变频器在现代工业生产中应用广泛，特别是在需控制电机转速的场合占有重要地位，因此熟练掌握变频器的基本使用和调试方法具有较高的实际意义。
二、实训内容1. 变频器的工作原理和硬件电路变频器主要由三个部分组成：整流电路、中间电路、逆变电路。
整流电路将交流电源转化为直流电源，中间电路将直流电源平滑后输出，逆变电路将中间电路输出的直流电源转化为交流电源，供给交流电动机使用。
变频器的控制电路主要有模拟控制和数字控制两种，其中数字控制广泛用于现代变频器中。
数字控制通过AD转换将输入量转化为数字信号，然后进行信号处理，输出控制信号，从而对变频器的电机进行精确的转速控制。
2. 变频器的软件编程本次实训采用的是富士PLC控制器，并使用GX Works 2软件编程，实现对变频器的控制。
PLC控制器主要用于读取输入端口信号，执行相应的逻辑运算，然后输出控制结果。
本次实训中，PLC控制器输出的控制结果将用于控制变频器的工作状态，实现电机的转速控制。
3. 变频器的参数设置变频器的参数设置非常重要，直接影响电机的工作效率和寿命。
本次实训中，我们将学习和掌握变频器的常用参数设置方法，包括电机的额定功率、额定电流、PID参数、输出频率等。
三、实训步骤1. 组装变频器需要组装变频器实验装置，包括变频器、PLC控制器和电机等。
具体组装方法如下：（1）用铝型材制成支架，将变频器和PLC控制器分别安装在支架上。
（2）将电机安装在支架下方，与变频器连接。
（3）将电源线连接变频器和电机。
2. 熟悉GX Works 2软件学习GX Works 2软件的基本操作方法，包括PLC控制程序的新建、开启、关闭等，同时熟悉STL程序设计语言的常用语法和命令。
变频器实训报告
变频器实训报告变频器实训报告一、实训目的通过本次变频器实训，掌握变频器的基本原理和使用方法，实践操作变频器的启动、运行和故障处理等操作。
二、实训内容1. 变频器基本原理和工作方式的学习2. 变频器的安装与接线3. 变频器的设置和参数调整4. 变频器的启动和运行5. 变频器的故障排除和维护三、实训过程1. 学习变频器的基本原理和工作方式，了解变频器的结构和功能，并掌握变频器的安装与接线要点。
2. 使用实验箱搭建变频器实验电路，按照实验手册的指导进行接线，确保接线正确。
3. 设置变频器的参数，包括电源输入、输出频率和电机参数等，保证变频器能够正常工作。
4. 启动变频器，观察电机的运行情况，并检查电压、电流等参数是否正常。
5. 模拟故障情况，如短路、过载等，手动触发故障，通过变频器的故障排查和维护功能，找出故障原因并在合理的时间内进行修复和恢复正常运行。
四、实训心得通过本次变频器实训，我深刻理解了变频器的工作原理和使用方法。
变频器作为一种调速装置，可以根据需要改变电机的转速，提高电机的工作效率和节能效果。
在实际操作中，我注意到了安装和接线的重要性，只有正确接线才能保证变频器的正常工作。
同时，对变频器的参数设置和故障排查也进行了深入学习，这对于日后使用和维护变频器非常重要。
此外，实训过程中遇到了一些问题，比如参数设置不准确导致电机启动困难、故障排查时找不到问题等，但通过仔细观察和分析，结合实验手册和指导，最终成功解决了这些问题。
这次实训让我对变频器有了更深入的了解，提高了实际操作能力，并培养了我对电气设备的维护和故障排查的意识。
通过本次变频器实训，我不仅学到了丰富的理论知识，还掌握了实践操作的技能，这对于提高我的综合能力和适应未来工作需求非常重要。
我将继续努力学习，不断提升自己的专业水平，为将来的工作做好充分准备。
变频器实训报告总结
变频器实训报告总结在变频器实训过程中，我们深入学习了变频器的基本原理、工作原理和应用技术，并通过实际操作和实验验证了所学知识。
在实习期间，我们积极参与实训活动，通过理论学习和实践操作，不断提高自己的技能和实际应用能力。
本文将对我们在变频器实训中的所学所获进行总结。
一、实训背景介绍本次变频器实训是为了进一步提高我们在电力电子领域的专业能力。
变频器广泛应用于各个领域，如机械、电力、化工等。
通过实训，我们可以更好地理解变频器的原理和应用，提高对其的操作技能，为今后的工作和研究打下坚实基础。
二、实训内容及学习成果1. 变频器的基本原理和工作原理我们首先学习了变频器的基本原理，包括电机控制系统的组成和变频器的工作流程。
随后，我们深入研究了变频器的工作原理，学习了PWM调制技术、电压型和电流型变频器的差异以及如何控制变频器输出的频率和电压。
通过理论学习和实验操作，我们对变频器的基本原理和工作原理有了更深入的理解。
2. 变频器在实际应用中的技术要求在实训中，我们还学习了变频器在不同领域的应用技术要求。
例如，在机械设备中，变频器的应用可以实现电机转速的调节和变速运行，提高设备的运行效率；在电力系统中，变频器的应用可以实现对电网的有功功率和无功功率的控制，提高能源利用效率。
我们通过实际案例分析和实验探究，深入了解了变频器在实际应用中的技术要求和解决方案。
3. 变频器的参数设置和调试方法实训中，我们还学习了变频器的参数设置和调试方法。
通过实验操作，我们了解了变频器的各种参数设置对其输出结果的影响，掌握了如何根据实际需求进行相应的参数调整和调试方法。
这对我们以后的实际工作和项目实施具有重要意义。
三、实训心得和收获1. 知识的扩展和应用通过对变频器实训的学习和操作，我们进一步扩展了专业知识。
不仅对变频器的基本原理和工作原理有了更深入的了解，还学习了变频器在实际应用中的技术要求和解决方案。
这对我们今后的研究和工作都相当重要。
(完整版)变频器功能参数
【实训目的】1、掌握变频器常用参数含义和设定方法2、了解多功能端子的含义和使用3、了解多段速的操作步骤和实现方法【组织教学】1、清点人数，并做好记录2、明确实训目的要求及实训纪律3、入门指导、操作示范、学生操作、教师指导4、总结评分、布置作业【教学方法】示范指导法、讨论法、比赛法、实训法、教授法【安全教育】1、宣读实验室安全用电规章制度2、强调实训过程中的设备和人身安全3、强调实验室上课纪律【知识和技术要点】复习引入：（1）变频器有哪几种操作模式？（2）如何将变频器的参数进行清零？重点知识：一、A740变频器基本参数功能表1、Pr.0转矩提升2、Pr.1上限频率、Pr.2下限频率4、Pr.7加速时间、Pr.8减速时间、Pr.20加减速基准频率5、Pr.79操作模式选择6、多段速调速参数设置（1）7段速调速曲线图：电路图连接：（2）15段速调速曲线图：电路图：7、点动运行Pr.15：点动运行频率Pr.16：点动加减速时间图示：电路连接举例：8、Pr.59遥控功能电路连接举例：【实训步骤】一、参数预置教师示范：将上限频率预置为50HZ（1）按【MODE】键至参数设定模式，此时显示为Pr..（2）旋转电位器，找到Pr.1（3）按【SET】键，读出原数据（4）旋转电位器，改变数据为50（5）按下【SET】键1.5s写入数据这时，如果在显示器上交替显示功能码Pr.1和数字50即表示参数设置成功，否则设置失败，必须重新设置。
学生：练习，将基本参数表里的参数设置成功二、7段速调速控制实现教师布置任务：将曲线中的各段速度通过多段速调速的方式实现，要求电路连接正确，参数设置正确，可以实现不同档速度。
学生：（1）分析曲线，进行讨论（2）连接电路，并检查无误通电（3）设置参数（基本参数+多段速调速参数）（4）实现电动机的不同转速三、拓展练习：教师：设置故障将电动机的下限频率Pr.2设置为35HZ。
学生：再次检查多段速是否能够实现现象：电动机不能运行在10HZ、20HZ、30HZ的速度段上，分析原因是什么？【实训注意事项】1、如果正转和反转都处于ON，电动机将不起动，如果在运行期间，同时将正转和反转处于ON，电机减速至停止。
专业技能实训变频器综合应用
R
S
通| 信4
PU
8
5
PU接口
通过操作面板的接口，进行RS-485通信 ·遵守标准：EIA RS-485标准 ·通信方式：多任务通信 ·通信速率：最大：19200bit/s ·最长距离：500m
第18页/共51页
2024/7/8
电流、电压输入端子 控 制 回 路 输 入 端 子
2024/7/8
无电源输入
第9页/共51页
6.6.1外部端子——控制回路输入端子。
2024/7/8
第10页/共51页
2024/7/8
第11页/共51页
6.6 变频器的EXT运行操作（即外部操作）
2024/7/8
第12页/共51页
2024/7/8
输出量，按STOP键，电动机停止。
2024/7/8
第2页/共51页
实训课题
变频器的PU操作
二、实训步骤
（7）按MODE键，在“参数设定模式”下，设定变频器的有关
参数。
Pr.1=50Hz（上限频率） Pr.2=0Hz（下限频率）
Pr.3=50Hz（基频）
Pr.7=3s （加速时间，从下限频率
加速到上限频率）
类 端子 型 标记
端子名称
说明
输 入 AU 信 号
起 CS 动 及 功 能 SD 设 定
PC
电流输入选择
瞬停电再起动 选择
只在端子AU信号处于ON时，变频器才可 用直流4～20mA作为频率设定信号
CS信号预先处于ON，瞬时停电再恢复时 变频器便可自动起动。但用这种运行方 式时必须设定有关参数，因为出厂时设 定为不能再起动
变频器功能参数设置与操作实训
实验三变频器功能参数设置与操作实训一、实验目的1.熟悉变频器主回路接线；2.掌握三菱D700型交流变频器的参数设置方法；3.掌握利用变频器控制电机的基本操作方法..二、实验内容1、利用D700操作面板设置变频器参数;实现变频器的参数恢复出厂值设置..2、再设置变频器参数;实现通过操作面板操作交流变频器;从而控制电机的起动/停止、正/反方向运转、调速；3、重新设置变频器参数;实现通过外接端子操作交流变频器;从而控制电机的起动/停止、正/反方向运转以及通过电位器调速..三、仪器设备1、三菱的D700型交流变频器一台；2、电动机一台..首先;仔细认真的阅读关于D700 变频器的相关资料;了解变频器参数设置的方法;控制端子的定义;各参数的意义;尤其是上表中参数的意义..确定下面各实验步骤中应设置的参数及参数值..写出预习报告;预习报告必须填写好上表中后两列..实验中依次完成下列实验步骤：1、恢复出厂值设置为了本次实验的需要;首先恢复出厂设置;方法是：设置Pr.CL参数清除、ALLC参数全部清除=“1”;可使参数恢复为出厂设置的初始值..注意：初始化结束后;系统设定为“显示简单模式的参数”状态Pr.160=“9999”初始值;为了下面的实验必须设置Pr.160=“0”;将系统改为“显示所有参数”状态..2、在V/F控制模式下变频器的初始设定模式的工作1面板操作方式工作1设置变频器参数Pr.79=“1”;将变频器设置成操作面板操作方式；2根据实验用异步电动机的名牌数据修改电机额定参数；3通过面板操作实现交流变频器的起动/停止、正/反方向运转、调速预习报告中要写出应设置的参数及参数值;操作的方法..4修改电机的加速时间与减速时间来控制电动机起动与停车时间；体会加减速时间对电机起停过程的影响..5观察频率最大为多少Hz时;能用手将异步电动机堵转即握住电机轴;电机不再能转动思考：按照基频以下为恒转矩工作的性质;无论频率高低;电机输出转矩应该不变;但为什么在较低频率时却能够将电机堵转在实验报告中加以说明..2外部端子操作方式工作1按下面接线示意图所示接线预习报告中要写出图中用到的端子的意义及接线的意义..2设置变频器参数Pr.79=“2”;将变频器设置成外接端子操作方式；3通过外接端子操作和外部电位器控制频率;实现交流变频器的起动/停止、正/反方向运转以及电位器调速预习报告中要写出应设置的参数及参数值;操作的方法..4观察当外部电位器调至最大时;运行频率是否为变频器基准频率50Hz 如果不是调整参数使之成为基准频率50Hz..预习报告中要写出应设置的参数;操作的方法..3*、在通用磁通矢量控制模式下工作通过设置参数9、71、80、83、84使变频器工作于通用磁通矢量控制模式下;设置参数96按照步骤完成通用磁通矢量控制模式的自动参数调谐详见D700使用手册应用篇P68-69、96-97;必须仔细阅读;观察在V/F控制模式下使电动机堵转的频率在通用磁通矢量控制模式下能否还能使电动机堵转为什么在实验报告中加以说明..本实验步骤为本次实验的拓展部分;鼓励大家试做实验四交流调速系统的性能实验一、实验目的在前一实验的基础上;进一步学习对变频器的各种操纵方法及具有的功能;构成某种调速系统;实现一定方式的调速运行..二、实验内容本实验为设计型实验;要求学生自己利用高性能通用变频器组成变频调速系统;主要借助于变频器自身的功能;实现一定方式的调速运行;最好有一定的实际生产意义..学生必须提前上交预习报告;在预习报告中;必须给出系统的设计思想;原理接线图;设置的参数;实验步骤;需要记录的内容等..三、仪器设备1、三菱D700型交流变频器一台；2、交流电动机及相关实际设备..四、实验步骤1、实验前1周交预习报告;先由教师审查;直至确定其方案可行;方可进入实际实验操作；2、实验中按预习报告设计的实验步骤完成实验..五、实验要求与实验报告实验预习是保证实验正确无误、快速完成实验的前提;要求在充分预习教材及本实验指导书的附录D700使用手册应用篇的基础上;做好预习报告;预习报告不合格的不得参加实验;预习报告内容上面已经述及..实验报告内容应包括：1学生自己设计的系统方案与实验内容；2实验原理图、实际接线图；3各实验步骤中应设置的参数及参数值；4在各实验步骤的实验过程中观察到的现象、数据；4必要的分析与讨论..六、实验系统提示可以设计以下系统1可以实现多种频率运行的“多段速变频调速系统”；思考：如何事先把多段运行频率设置好2可以实现平滑起动、停止的“S曲线起/停控制”；思考：如何按照一定的要求;计算S 曲线参数如何比较实际运行中有无实现S曲线起/停3多台变频器协调运行的“同步运行速度控制系统”；思考：如何利用变频器自身的信号实现基本同步4一台变频器对多台电机的“循环变频控制系统”；思考：如何实现电机的变、工频控制切换。
变频器实训(完整版)
变频器应用实训班级学号姓名指导教师时间2009学年第一学期13周2009年月日目录第一章可编程控制器的概述 (2)一、可编程控制器的基本结构 (2)二、可编程控制器的工作原理 (3)三、可编程控制器的内存区域的分布及I/O配置 (3)四、可编程控制器的编程语言概述 (4)五、可编程控制器的编程步骤 (4)第二章可编程控制器基本指令简介 (6)第三章 STEP7-Micro/WIN软件的使用及编程规则 (7)一、STEP7-Micro/WIN软件的使用方法 (7)二、编程规则 (8)第四章变频器功能参数设置与操作 (10)一、基本操作面板的认知与操作 (9)二、基本操作面板（BOP）功能说明 (9)三、用基本操作面板更改参数的数值 (10)第五章实训内容基于PLC控制方式的多段速变频调速实训13 附录：梯形图及语句 (15)第一章 可编程控制器的概述可编程序控制器，英文称Programmable Logical Controller ，简称PLC 。
它是一个以微处理器为核心的数字运算操作的电子系统装置，专为在工业现场应用而设计，它采用可编程序的存储器，用以在其内部存储执行逻辑运算、顺序控制、定时/计数和算术运算等操作指令，并通过数字式或模拟式的输入、输出接口，控制各种类型的机械或生产过程。
PLC 是微机技术与传统的继电接触控制技术相结合的产物，它克服了继电接触控制系统中的机械触点的复杂接线、可靠性低、功耗高、通用性和灵活性差的缺点，充分利用了微处理器的优点，又照顾到现场电气操作维修人员的技能与习惯，特别是PLC 的程序编制，不需要专门的计算机编程语言知识，而是采用了一套以继电器梯形图为基础的简单指令形式，使用户程序编制形象、直观、方便易学；调试与查错也都很方便。
用户在购到所需的PLC 后，只需按说明书的提示，做少量的接线和简易的用户程序的编制工作，就可灵活方便地将PLC 应用于生产实践。
一、可编程控制器的基本结构可编程控制器主要由CPU 模块、输入模块、输出模块和编程器组成（如下图所示）。
交流变频调速技术及应用实训报告
交流变频调速技术及应用实训报告变频调速技术是一种能够通过改变电机运行频率来实现调速的技术。
它主要通过改变电机的输入电压和频率来控制电机的转速。
变频调速技术被广泛应用于各个领域，如工业制造、能源、交通运输等，并且其应用范围不断扩大。
变频调速技术的主要原理是通过交流变频器来改变电源电压的频率和大小，从而实现电机的调速。
交流变频器通常由整流器、逆变器、控制电路和滤波电路等组成。
整流器将交流电源转换为直流电源，逆变器则将直流电源转换为可调的交流电源。
控制电路负责对变频器进行控制和保护，滤波电路则用于过滤器输出的电流波形。
变频调速技术具有很多优点。
首先，它能够实现电机的连续调速，从而满足不同工况下的需求。
其次，变频调速技术能够提高电机的效率，降低能耗和运行成本。
此外，变频调速技术还能够减少设备的机械损耗和电气损耗，提高设备的可靠性和寿命。
变频调速技术在工业制造领域有广泛的应用。
它可以用于水泵、风机和压缩机等能够通过调整转速来控制流量和压力的设备。
通过变频调速技术，可以根据实际需求来调整设备的工作状态，从而实现能源的节约和运行的稳定。
此外，在制造过程中，变频调速技术还能够实现精确的位置控制，提高生产效率和产品质量。
在能源领域，变频调速技术可以应用于风力发电和太阳能发电等可再生能源的转换和调度。
通过变频调速技术，可以实现风力发电机组和太阳能发电系统的高效运行和电网的稳定接入。
此外，变频调速技术还可以用于电动汽车的驱动系统，提高电动汽车的性能和续航里程。
交通运输领域也是变频调速技术的应用领域之一。
他可以应用于高速和城市轨道交通的电机驱动系统。
通过变频调速技术，可以实现电机的高效、安全、稳定的运行，提高交通运输系统的运营效率和乘客的舒适性。
综上所述，变频调速技术是一种重要的控制技术，其在各个领域都有广泛的应用。
通过变频调速技术，可以实现电机的连续调速、节能、安全和稳定运行。
随着科技的不断发展，变频调速技术的应用范围还将继续拓展，并且在未来的发展中将发挥更加重要的作用。
变频器应用技术实训指导书
《变频器应用技术》实训指导目录实训一、变频器功能参数设置与操作 (1)实训二、电机正反转运动控制 (3)实训三、电机运行时间操作 (5)实训四、外部模拟量变频调速 (7)实训五、多段速度选择变频调速实训 (8)实训六、 PLC控制变频器外部端子的电机正反转实训 (10)实训七、PLC控制变频器多级调速实训 (12)附录 THPLC-D型可编程控制器及电气控制实训装置使用说明书 (15)2010.08实训一、变频器功能参数设置与操作在MF51变频器实训挂箱中完成此实训一、实训目的了解并掌握变频器面板控制方式与参数的设置二、变频器面板图三、基本功能参数一览表四、实训过程1．参数设定（例：把Pr.7的设定值从“5秒”改为“10秒”）。
操作步骤如下： （1）接通电源，显示监示显示画面。
（2）按 键切换到参数设定模式。
按 选择参数号Pr.79（3）按 键设定Pr.79 的参数，按 选择参数1，按 键约1.5S 。
Pr.79闪烁PU 操作模式设置完成（4）按 键，按 选择参数号Pr.7。
（5）按 键读出现在设定的值。
（出厂时默认设定值为5） （6）按 把当前值增加到10。
（7）按 键约1.5S 完成设定值。
2．设定频率运行（例：在50Hz 状态下运行）。
操作步骤如下： （1）接通电源，显示监示显示画面。
（2）按 键切换到参数设定模式。
按 选择参数号Pr.79。
（3）按 键设定Pr.79 的参数，按 选择参数1，按 键约1.5S 。
Pr.79闪烁PU 操作模式设置完成（4）按 键切换到频率设定模式（5）按 选择改变设定频率，按 键约1.5S ，频率设定完成。
按 键到频率监示模式。
（6）按 键变频器正转运行 （7）按 键，停止运行。
实训一：实训二、 电机正反转运动控制一、实训目的掌握正反转运行的操作方法，熟悉点动操作。
二、实训要求变频器的输出最高频率不要超过电机的额定运转频率，电机运行方向能外部控制，电机为星形连接。
变频器实训报告
变频器实训报告广东机电职业技术学院变频器实训报告时间:2012~2013第一学期班级: 机电1005学号: 06100404姓名: 蔡永杰指导老师:曾晓玲、张运吉- 1 -实训报告内容一、变频器的基本原理1.变频调速的构成一、变频器的工作原理通常把电压和频率固定不变的交流电变换为电压或频率可变的交流电的装置称作“变频器”。
该设备首先要把三相或单相交流电变换为直流电(DC)。
然后再把直流电(DC)变换为三相或单相交流电(AC)。
变频器同时改变输出频率与电压，也就是改变了电机运行曲线上的n0，使电机运行曲线平行下移。
因此变频器可以使电机以较小的启动电流，获得较大的启动转矩，即变频器可以启动重载负荷。
变频器主要采用交—直—交方式(VVVF变频或矢量控制变频)，先把工频交流电源通过整流器转换成直流电源，然后再把直流电源转换成频率、电压均可控制的交流电源以供给电动机。
变频器的电路一般由整流、中间直流环节、逆变和控制4个部分组成。
整流部分为三相桥式不可控整流器，逆变部分为IGBT三相桥式逆变器，且输出为PWM波形，中间直流环节为滤波、直流储能和缓冲无功功率。
异步电机的旋转变频器在工控中主要应用于异步电动机调速、启动控制; 速度为什么能够自由地改变,异步电机的同步转速:n = 60f/pn: 同步速度 f: 电源频率p:磁极对数2. 交-直-交变频器主电路目前，通用型变频器绝大多数是交—直—交型变频器，通常以电压器变频器为通用，其主电路图(见图1.1)，它是变频器的核心电路，由整流电路(交—直交换)，直流滤波电路(能耗电路)及逆变电路(直—交变换)组成- 2 -3.端子接线图二、利用三菱变频器FR-E500进行变频器的训练项目1.PU模式、外部模式、组合模式等基本操作练习 (1).PU操作模式(Pr.79“操作模式选择”=1)用操作面板，参数单元的键进行数字设定准备?操作单元.........操作面板(FR-PA02-02)，或参数单元(FR-PU04) ?连接电缆.........请准备操作面板(FR-PA02-02)从变频器本体拆下使用和参数单元(FR-PU04)使用的两种情况。
变频器实训报告
一、实习目的及实习任务实习目的：巩固、扩大和加深学生对三相异步电机、自动化控制的理论知识和其它知识，获得变频器调速的初步经验和基本技能，着重培养学生的独立工作能力，进一步熟练变频器的操作技能，提高学生的动手能力，并对变频器调速拖动系统理论知识的全过程有一个全面和系统的认识。
实习任务： 1.熟悉三菱变频器的结构,了解其各个端子的功能；了解变频器安装、布线上的一般要求，了解实训室控制板上变频器的外部接线，并按要求画出接线图。
2. 熟练掌握变频器的pu操作。
了解各功能参数的意义，掌握各功能参数的预置方法。
（1）了解变频器5种不同的工作模式及其意义，掌握不同工作模式的切换方法，掌握同一模式下不同状态之间的切换方法。
（2）了解变频器各种给定方式，并设置给定频率运行验证；了解变频运行时实行电动机正、反转的方法。
（3）在“参数设定模式”下进行如下操作：（操作前应进行一次“全部清除”操作）设置转矩提升并运行验证；设置基频及u/f曲线，并运行验证；设置上下限频率并运行验证；设置加、减速时间及加、减速曲线并运行验证；设置起动频率、点动频率、跳跃频率并运行验证；设置矢量控制并运行，比较与v/f控制的不同点；设置禁止反转功能并运行验证等。
3. 了解变频器的几种组合运行模式，熟练掌握变频器的端子操作方法。
（1）了解变频器几种运行模式，并掌握设置方法。
（2）了解变频器多功能端子，通过设置确定端子功能，并运行验证。
4. 运用plc技术控制变频器的运行。
（1）变频器多档转速的plc控制。
（2）用plc实现变频与工频的自动切换。
二、变频器的基本知识与操作变频器主要由整流（交流变直流）、滤波、再次整流（直流变交流）、制动单元、驱动单元、检测单元微处理单元等组成的。
简单地说变频器就是一种装置，它通过改变电机的工作频率来调节电机的转速或转矩，从而达到控制整个系统的运作程序。
由电机的工作原理决定电机的极数是固定不变的。
由于该极数值不是一个连续的数值，所以一般不适和通过改变该值来调整电机的速度。
变频器实训心得(通用4篇)
变频器实训心得(通用4篇)变频器实训心得篇2以下是一份变频器实训心得的例子：---日期：2023年6月12日实训时间：周三下午2点至4点实训地点：机电工程实训中心实训课题：学习变频器的安装、调试及故障排除实训心得：今天我有幸参加了由机电工程实训中心组织的变频器实训。
这次实训使我对变频器有了更深入的了解和认识，也使我对变频器有了更深刻的理解和掌握。
在安装和调试的过程中，我遇到了一些问题，但是通过不断地尝试和努力，我最终成功地解决了这些问题。
这次实训让我深刻地认识到，学习任何新知识，都需要通过不断地实践和探索，才能真正掌握。
在这次实训中，我不仅学到了新的知识，也增强了我的动手能力和团队协作能力。
我深刻地认识到，只有不断地学习和实践，才能不断提高自己的能力。
总的来说，这次实训是一次非常有意义的经历。
我深刻地感受到了学习新知识的重要性，也认识到了不断努力的重要性。
我会继续努力学习，不断提高自己的能力，为未来的工作做好准备。
---变频器实训心得篇3变频器实训之旅：技术与知识的双重收获随着技术的不断发展，变频器在工业生产中的应用越来越广泛。
我有幸在暑假期间参加了一项变频器实训课程，这次经历让我对变频器有了更深入的理解和认识。
实训开始前，我对变频器的基本原理和功能进行了初步了解。
变频器是一种能够改变交流电机速度的设备，通过改变电源频率和电压，实现对电机的调速控制。
在这次实训中，我们将深入学习如何设计和调整变频器参数，以及如何通过变频器进行电机控制。
实训的第一个任务是设计变频器的基本参数。
在老师的指导下，我们根据电机的参数和实际需求，计算出了变频器的基本参数，包括电源频率、电压、最大输出功率等。
这个过程让我深刻体会到理论与实践相结合的重要性。
第二个任务是进行变频器的调试。
在老师的帮助下，我们使用仿真软件对设计的变频器进行模拟调试。
通过不断调整参数，我们成功地使变频器在特定的负载下运行，并实现了对电机的有效控制。
F700变频器实训
项目三变频器实训一、三菱FR-E700系列变频器简介在使用三菱PLC的YL-235A设备中，变频器选用三菱变频器FR-E700系列中FR-E740-0.75K-CH型变频器，该变频器额定电压等级为三相400V，适用电机容量0.75kW的电动机。
图1-1是变频器的外观结构视图。
图1-1 FR-E740-0.75K的外观结构变频器安装在模块盒内，变频器的电源端头、电动机端头、主要的输入、输出端头都引出到模块面板的安全导线插孔上，以确保实训接线操作时的安全。
在模块面板上还安装了调速电位器，用来调节变频器输出电压的频率。
1、FR-E700变频器的电路连接FR-E700变频器主电路和控制电路的接线图如图1-2所示，表1-1列出了控制电路端子的功能说明。
进行主电路接线时，变频器模块面板上的L1、L2、L3插孔接三相电源，接地插孔接保护地线；三个电动机插孔U、V、W连接到三相电动机（千万不能接错电源，否则会损坏变频器）。
当变频器的参数Pr79设定值=2（外部操作模式）时，就可以用PLC的输出信号去控制变频器的启动/停止、正反转和改变运行频率等。
图1-2 FR-E700电路接线图表1-1 控制电路端子的功能说明2、FR-E700系列变频器的操作面板使用操作面板可以进行运行方式、频率的设定，运行指令监视，参数设定，错误表示等。
操作面板有一显示屏，还有一可打开的操作盖板，图1-3和表1-2表示了操作面板各部分的名称和作用。
图1-3操作面板各部分的名称表1-2 FR-E700面板上运行状态的表示按键中最重要的是[MODE]键（“模式”键或“状态”键），它可以改变显示模式（状态）。
模式共有5种：监视、频率设定、参数设定、PU操作以及帮助模式。
连续按动[MODE]键，显示器将循环顺序显示以上几种模式。
在每种模式下有不同的功能，如在“监视”模式下，按[SET]键，可以显示电动机的频率(“Hz”灯亮)，或显示电流(“A”灯亮)等运行信息；又如在“操作”模式下，按旋钮，可选择“外部操作”（利用外部信号控制变频器的运转）、“PU操作”（利用变频器操作单元的键直接控制变频器的运转）或“PU点动操作”等操作模式；在参数设定模式下，可根据实际需要改变变频器的参数值等。
变频器实验实训指导书.doc
变频器实验指导书注意事项在实验前，学生须仔细阅读和理解木书的各项内容，以确保正确使用变频器实验板，顺利完成实验的各项任务。
不止确的使用，将造成系统不正常运行甚至引起事故，如设备损坏、火灾、人身伤害甚至伤亡事故等。
1.变频器实验板电路均已调试完毕，不能自行拆装、更改变频器内部以及实验板连接线、控制选件及电动机。
2.不能对变频器内部零件进行耐压测试，这些半导体器件易受高电压损坏。
3.变频器接地端子务必正确接地。
4.变频器必须安装好前盖才能接通电源，通电后不能収下前盖，否则可能发生触电事故；不能在送电中实施接、配线。
5.变频器运行时不可以切离电动机，否则会造成变频器过电流跳闸，其至变频器主电路烧毁。
6.变频器接通电源时，即使处于停止状态，其端子上仍带电，不能接触。
否则可能发生触电事故。
7.变频器关闭电源后，在充电指示灯熄灭前，其端子上仍带电，不能接触。
否则可能发生触电事故。
8.不能采用接通和断开主电路电源的方法来控制变频器的运行和停止。
否则可能引起事故。
9.若变频器设置了自动重起功能，当发牛跳闸停止情况时，按跳闸原因会自动实现再起动，此过程中不能靠近电动机及所拖动的机械，以免危险。
10.变频器可以很容易地实现由低频到高频的运行，务必确定电动机及其拖动机械的工作频率范I韦I。
三相断路器4三相电源3 /I ——r 才R+□——C)TVVCD1000.电动机心占o 〜1皿；：Uo~lO\^2OmAt'；X2*-P+*0X%Ew <f>区4斗Q TbJ曲1FWDREW AO ?COM GN珅+ 10V+DO ?VI^1OC?C2 4 呂5+*0GND*485-4--Q接大地“故障继电器输出*直流电流表a4-20mA电流信号.高速脉冲输出a 融羹电极输出♦标准RS485通讯口a 实验一安达变频器熟悉实验一、实验目的：1. 了解变频器的内部结构及外部端子结构;2. 了解变频器最基本的接线方法；3. 学会变频器的基木操作方法。
变频器原理及应用实例
图7-3
变频器的主接线
图 7-4 变频器及操作面板外形图
图 7-5 操作面板各部分说明
4 ． 变 频 器 的 基 本 操 作
1.变频器的PU操作。即在频率设定模式下，设定变频器的运行频率；在参 数设定模式下，改变各相关参数的设定值；在报警履历模式下，可观察过去4 次的报警情况。 （1）按图7-3接连好变频器。 （2）按MODE键，在“参数设定模式”下，设Pr.7 9 = 3或(1)，这时，“P U”灯亮。 （3）按MODE键，在“频率设定模式”下，设F = 60H z。 （4）按RUN键，电动机运转，监示运行频率，按STOP键，电动机停止。 （5）按MODE键，在“参数设定模式”下，设定变频器的有关参数。 Pr.1=60Hz Pr.2 =0Hz Pr.3=50Hz Pr.7 = 3 s Pr.8 = 4 s Pr.8= 0.1s Pr.9=1A Pr.71 = 3 Pr.80 = 0。18 Pr.81= 4
变频器及电控综合实训
图7-1
交－直－交变频器的基本构成
一、基础知识 1．变频器的基本构成(见图7-1) 2．变频器的调速原理 因为三相异步电动机的转速公式为
n n 0 (1 s ) 60 f p (1 s )
式中 n0——同步转速； f ——电源频率，单位为Hz； p ——电动机极对数； s ——电动机转差率。 从公式可知，改变电源频率即可实现 调速。
3．设Pr.79=3，外部用端子控制电动机起动、停止；操作面板设定 运行频率（此时，EXT和PU灯同时亮）。 （1）合上K5，电动机正向运行在PU设定的频率上，断开K5即停止 。 （2）合上K4，电动机反向运行在PU设定的频率上，断开K4即停止 。 4．多段速度运行。 （1）按表7-3设定各参数的值。 表 7-3 多段速度的设定值
变频器实训
课题一、HLP-C 系列变频调速器的基本知识一、型号含义二、基本配线图变频器配线部分，分为主回路和控制回路。
1、主回路端子说明2、控制端子说明控制端子排列3、配线注意事项（1）主回路配线●配线时，配线线径规格的选定，请依照电工法规的规定施行配线，以确保安全；●电源配线最好请使用隔离线或线管，并将隔离层或线管两端接地；●请务必在电源与输入端子（R.S.T）之间装空气断路开关NFB；（如使用漏电断路开关时，请使用带高频对策的断路开关。
）●动力线与控制线分开布置，不可置于同一线槽中；●请勿将交流电源接至变频器输出端（U.V.W）；●输出配线不可碰触到变频器外壳金属部分，否则可能造成接地短路；●变频器的输出端不可使用移相电容器、LC、RC 杂讯滤波器等元件；●变频器主回路配线必须远离其它控制设备；空气断路器容量和接线截面面积（2）控制回路配线（信号线）●信号线不可与主回路配线置于同一线槽中，否则可能会产生干扰；●信号线请使用屏蔽线，并单端接地，线径尺寸为0.5~2mm2,控制线建议使用1 mm2的屏蔽线；●根据需要正确使用控制板上的控制端子；●接地线的使用，请依照电气设备技术基本长度与尺寸使用；●绝对避免与电焊机、动力机械等大电力设备共用接地极，接地线应尽量远离电力设备动力线；三、面板操作1、操作面板说明2、指示灯状态说明3、显示内容4、操作器操作说明四、功能参数1、C000 主频率设定设定范围：0.00~400.0Hz 单位：0.01在运转频率来源设定为面板操作情况下，频率以C000 设定值运行。
在运行中可以用键来改变运转频率，在多段速运行中，主频率作为第一段速频率。
在设定为外控多段速运行时，如果C013设定为1，即运行频率由电位器给定时，则第一段速由面板电位器或外部电位器给定，具体情况可由CN1跳线来选择。
2、C001 加速时间设定设定范围：0.1~6500.0S 单位：0.1S，加速时间是指变频器从0Hz 加速到50Hz 所需时间3、C002 减速时间设定设定范围：0.1~6500.0S 单位：0.1S，减速时间是指变频器从50Hz 减速到0Hz 所需时间4、C003 V/F曲线选择设定范围：0~16 单位：15、C010 最大频率设定设定范围：50.00~400.00Hz 单位：0.01Hz此参数决定变频器最高操作频率。
变频器实训报告总结
变频器实训报告总结近年来，随着科技的发展和电力系统的应用范围的扩大，各种新型电力设备的不断出现，变频器的普及和应用越来越普遍。
变频器作为一种有源电器的电力变换装置，可以将交流电源转换为相应频率和电压的交流电源，用于直流和交流电机控制系统中。
在本次实训中，我们对变频器的操作和使用进行了学习和实践，并根据实践结果，撰写本文，对本次实训进行总结。
一、实训内容本次实训主要是针对变频器的操作和使用技能进行培训，主要包括以下内容：1. 变频器的概述和使用范围。
2. 变频器的结构和工作原理。
3. 变频器的安装和调试。
4. 变频器的运行和维护。
二、实训效果通过本次实训，我们深入了解了变频器的基本概念、结构和工作原理，掌握了变频器的安装、调试、运行和维护技术，同时还学习了变频器的控制方法和应用场景。
在实践操作中，我们熟练掌握了变频器的控制程序编译和上传、速度控制、电流控制和电压控制等技能，并对变频器的故障排除和维护技能有了更为深入的理解。
三、问题分析在实训过程中，我们也遇到了一些问题：1.实训设备的相对陈旧，难以修复一些软件问题。
2.一些理论知识的深入探讨缺乏，导致在问题解答时不够深入和细致。
3.实训的时间相对紧张，许多细节处理和学习都没有时间详细讨论和实践。
4.制定了实训计划，但整个实训没有一个明确的目标和规划，导致实训效果没有达到预期效果。
四、总结本次变频器实训体验，为我们提供了一个学习和实践的机会，使我们对变频器的控制技巧和使用范围有了更深入的理解，为我们更好地操作和应用变频器提供了技术支持。
通过此次实训，我们发现虽然变频器已经广泛应用于电力系统，但是仍有许多问题需要我们进一步探讨和解决。
我们需要更加深入地钻研变频器的原理、应用方法，掌握更多的技能，提高自己的行业竞争力，为我国电力系统的发展做出贡献。
在未来的学习和工作中，我们要独立思考、深入探索、勇于实践、不断创新，为我国电力系统的繁荣发展做出自己的贡献。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验二十四 FR-A740-0.75KW-CH变频器功能参数设置与操作
一、实验目的
了解并掌握变频器操作面板操作方法及变频器参数的设置。
通过变频器操作面板设置参数，控制变频器启、停等，变频器的输出最高频率不要超过电机的额定运转频率。
五、参数更改操作及报错
Er1
名称禁止写入错误
内容1．Pr.77参数写入选择中设定为禁止写入，这样的情况下采取写入动作时
2．频率跳变的设定范围重复时。
3．V/F5点可调整的设定值重复的情况下。
4．参数单元和变频器不能正常通信时。
检查要点1．请确认Pr.77参数写入选择的设定值。
2．请确认Pr.31～Pr.36的设定值。
3．请确认Pr.100～Pr.109的设定值。
4．请确认参数单元与变频器的连接。
Er2
名称运行中写入错误
内容在Pr.77不等于2（任何运行模式下都可写入）的情况下，在运行中或STF（STR）置为ON时采取参数写入动作时。
检查要点.请确认Pr.77的设定值。
.是否是运行中？
措施. 请设置为Pr.77=2。
. 停止运行后进行参数的写入动作。
Er3
名称校正错误
内容模拟输入的偏置、增益的校正值过于接近时。
检查要点请确认校正参数C3、C4、C6、C7（校正功能）的设定值。
Er4
名称模式指定错误。
内容在Pr.77不等于2的情况下，在外部或网络运行模式下进行参数设定时。
检查要点 1.运行模式是否为“PU运行模式”？
2.请确认Pr.77的设定值。
措施 1.把运行模式切换为“PU运行模式”后进行参数设定。
2.请设置为Pr.77=2后进行参数设定。
1.供给电源后，按“PU/EXT”键切换到PU运行模式。
2.按“MODE”键进行参数设定，使显示P. N（例如：P. 0，N为任意数）。
3.旋转“M旋钮”，找到Pr.CL参数清除（ALLC参数全部清除）。
4.按SET键读取当前设定值，显示0，用旋钮改变为1，按SET键进行设定。
5.参数设定：
序号变频器参数出厂值设定值功能说明
1P 1 120 50 上限频率(50Hz)
2P 2 0 0 下限频率(0Hz)
1.按下图连接变频器、异步电动机。
七、实验步骤
2.按下装置启动按钮，给变频器供电，按PU键，旋转M旋钮直接设定频率，在数值
闪烁时按SET键。
3.按下FWD/REV使变频器运行，按STOP/RESET键停止。
4.实验完毕，按控制屏停止按钮，切断三相交流电源。
关闭实验装置总电源。
八、实验总结
参考变频器使用手册，完成不同的实验项目，充分了解变频器的功能。
实验二十六多段速度选择变频调速
一、实验目的
掌握变频器外部控制端子的功能，以及外部运行模式下变频器的操作方法。
1.变频器的输出最高频率不要超过电机的额定频率。
电机为星形连接，通过外部接线端子的控制可以运行在不同的速度上。
2.通过RH、RM、RL的不同组合，进行7段速度调速选择。
3.通过RH、RM、RL 、REX 的不同组合，进行15段速度调速选择。
通过改变不同的参数，可以自由设定每一段的速度。
四、参数功能表及接线图
2.速度参数设置如下表：
注:设置参数前先将变频器参数复位为工厂的缺省设定值。
如果遇到不能清除参数的情况，请将Pr79=3、Pr77=2设到变频器内。
1.变频器外部接线图
五、实验步骤
1．按照实验线路连接按钮、变频器与异步电动机。
电机为星形连接。
2．按下装置启动按钮，给变频器供电，按PU键，预先通过参数设定选择运行速度，并通过接点端子来切换速度。
3．启动信号：正向运行闭合SB1，断开SB2；反向运行断开SB1，闭合SB2。
4．通过接点信号（RH、RM、RL、REX信号）的ON，OFF操作即可以选择各个速度。
即切换自锁按钮（SB3、SB4、SB5、SB6）的通断，观察变频器的输出频率，对应组合开关的通断为所选的速度。
切换方式如下图：
5．实验现象有误时，请对变频器复位后，重新上述操作。
6．实验完毕，按控制屏停止按钮，切断三相交流电源。
关闭实验装置总电源。
六、实验总结
1．通过设定不同的参数，观察输出频率的变化。
也可通过设定参数，设定7段速调速等实验。
2．通过上述实验，观察变频器输出频率，填写表格，总结频率输出与参数设定的关系。
序号RH RM RL RES 频率
1 1 0 0 0
20 1 0 0
30 0 1 0
40 1 1 0
5 1 0 1 0
6 1 1 0 0
7 1 1 1 0
80 0 0 1
90 0 1 1
100 1 0 1
110 1 1 1
12 1 0 0 1
13 1 0 1 1
14 1 1 0 1
15 1 1 1 1
实验二十八外部模拟量（电压/电流）变频调速
一、实验目的
1.了解变频器频率与外部模拟量电压之间的关系。
通过改变变频器外部模拟量电压输入值来改变变频器的运行频率。
2.了解变频器频率与外部模拟量电流之间的关系。
通过改变变频器外部模拟量电流输入值来改变变频器的运行频率。
三、实验要求
外部模拟量电压变频调速：变频器的输出最高频率不要超过电机的额定运转频率。
1K 的可调电位器在电路没接通之前，应旋到阻值最大。
通过改变可调电位器的阻值来改变变频器的输出频率，电机的转速随电压的升高而加快。
通过“外部端子2”电压输入来控制输出的频率，从而控制电机的转速。
用电压表对电压输入进行监视。
外部模拟量电流变频调速：变频器的输出最高频率不要超过电机的额定运转频率。
电位器的调节同上面模拟量电压的电位器调节一样。
通过“外部端子4”电流输入来控制输出不同的频率，从而控制电机的转速。
用电流表对电流输入进行监视。
四、参数功能表及接线图
如果遇到不能清除参数的情况，请将Pr79=3、Pr77=2设到变频器内。
2.实验连接线路
（1）运行模拟量电压调速连接线路
（2）运行模拟量电流调速连接线路
五、实验步骤
1.按照实验线路连接开关、变频器与异步电动机。
电机为星形连接。
2.电压调速
（1）将频率设定单元的1K的可调电位器旋到中间，把直流电压表并入线路中。
（2）接通电源，设置变频器参数。
按“REV”反转指令启动变频器，REV指示灯闪烁。
（3）调节可调电位器的阻值。
要使电机加速，电位器慢慢向右旋转到最大。
显示的频率值逐渐增大显示为50.00HZ；要使电机减速，电位器慢慢向左旋转到最小，显示为0.00HZ；这时运行状态指示灯REV闪烁，电机停止。
按下STOP键，停止变频器运行，运行状态显示REV灯灭。
3.电流调速
（1）将电流表串入电路中，选择4～20mA可调电流源。
将AU与SD短接。
（2）接通电源，设置变频器参数。
（3）加速调节：慢慢调节电流源的输出，使电流表的电流逐渐增大。
在电流表显示接近8mA时，输出频率大约为12.5Hz；在电流表显示接近12mA时，输出频率大约为25.00Hz；在电流表显示接近16mA时，输出频率大约为37.50Hz。
为了避免电流输入过大，对变频器造成损害，在电流表显示接近20mA时，停止调节。
（4）减速调节：慢慢调节电流源的输出，使电流表的电流逐渐减小到4mA时，变频器显示为0.00HZ，运行状态指示灯REV闪烁，电机停止。
按下STOP键，停止变频器运行，运行状态显示REV灯灭。
4.实验现象有误时，请对变频器复位后，重新上述操作。
六、实验报告
1.按“FWD”正转指令，调节电位器，观看变频器的频率变化情况。
2.当变频器运行时，绘制电流与输出频率、电压与输出频率的关系曲线图。
