plc理论课知识点
电气控制与PLC课程教学大纲精选全文
可编辑修改精选全文完整版《电气控制与PLC》课程教学大纲一、课程基本情况【学时数】总学时48（课内理论36、实验学时12）【学分数】3.0 【适用专业】自动化【开课学院】电气工程与自动化学院【课程类型】专业课【先修课程】电路、模拟电子技术、数字电子技术、电机及拖动、微机原理及接口技术、电力电子技术、自动控制原理。
二、课程的作用与目的电气控制与PLC课程是自动化专业的一门专业必修课。
开设电气控制与PLC课程的目的是：使学生掌握常用的电气控制系统和PLC应用技术，使学生掌握开关量自动控制的基本理论知识和实际技能，具有分析开关量自动控制线路的基本能力，合理选择和使用常用控制电器的技能，掌握PLC的基本原理、应用范围和系统设计方法，将理论知识应用于实际，增强学生毕业后工作时的适应能力和提高处理现场实际问题的能力。
三、课程基本要求学习本课程后，应达到下列基本要求：1.熟悉常用控制电器的结构、原理、用途和型号，达到能正确使用和选用的目的，能正确处理常见的故障、并进行维护。
2.熟悉并掌握电气控制线路的基本环节，熟悉各种电动机的控制要求和常用控制电路，具备简单电气控制线路的设计和独立分析能力。
3.掌握PLC的基本原理及应用发展情况，做到能根据工艺过程和控制要求，正确设计PLC 组成的控制系统，合理选用PLC类型，编写用户程序，掌握系统调试方法，具备基本排查生产过程中故障的能力。
4.具备有选用合适的控制方式，完成设计和改进一般生产设备电气控制线路的基本能力。
5.在相关章节授课内容中适当引入水泥厂电气控制系统分析实例和目前常用的组态监控技术与PLC控制系统结合的实例（实例根据具体情况选择），引导学生怎样将书本理论知识应用于实际生产，比如辊压机电气控制系统分析、水泥磨主电机电气控制系统分析、煤磨电气控制系统分析、电梯控制系统分析等。
使学生了解电气控制技术在建材行业、工业生产和生活中的应用。
四、课程教学内容、学时分配和具体安排（二）实践教学内容安排依据课程要求，学生应完成6个实验，共12学时。
PLC应用技术(西门子S7-1200)(附微课视频)—教学大纲
PLC应用技术教学大纲课程编号：学时：78学分：5适合专业：电气工程及其自动化开设部门：机电工程学院一、课程的性质与任务PLC应用技术是电气工程及其自动化专业的一门专业必修课程，具有实践性强的特点，通过本课程的学习，使学生掌握PLC控制器的功能、结构和工作原理，具备一定的PLC程序设计和PLC技术应用能力及PLC系统设计能力。
初步对生产过程或设备的PLC控制系统进行开发、设计并了解PLC与PC之间的网络化通讯控制。
培养学生在工业自动化控制技术中分析问题和解决实际问题的能力，为适应工业企业控制技术的发展和从事实际工作打下基础。
三、课程的基本教学内容及要求(一) 课题1：S7-1200基础与TIA博途软件1.教学内容（1）S7-1200系列PLC的结构、工作原理和分类；（2）S7-1200的存储器、数据类型；（3）博途软件的安装与卸载，博途软件的项目视图和博途视图，S7-1200的硬件组态、创建变量和编写程序；（4）项目的创建、硬件组态、软件编程、仿真调试、上传下载、在线调试。
2.重点与难点重点：S7-1200系列PLC的结构、数据类型及项目的创建调试过程。
难点：PLC的数据类型和博途软件的使用。
3.课程教学要求本章采用启发式讲解的教学方法，引导学生学习，培养学生学习本门课的兴趣。
要求学生了解S7-1200PLC的结构和原理；掌握S7-1200的存储器、数据类型；了解博途软件的安装与卸载；熟悉博途软件的项目视图和博途视图，初步掌握S7-1200的硬件组态、创建变量和编写程序；熟悉项目的创建、硬件组态、软件编程、仿真调试、上传下载、在线调试。
(二)课题2：S7-1200基本指令的应用1.教学内容（1）位逻辑指令的应用；（2）置位复位指令的应用；（3）边沿脉冲指令的应用；（4）定时器指令的应用；（5）计数器指令的应用；（6）比较指令的应用；（7）数学函数指令的应用；（8）移动指令的应用；、（9）转换指令的应用；（10）程序控制类指令的应用；（11）字逻辑指令的应用；（12）移位指令的应用；（13）模拟量输入的应用。

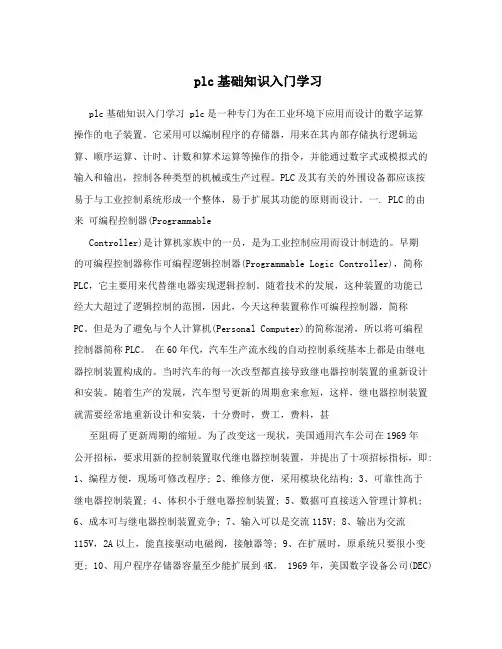

plc基础知识入门学习
plc基础知识入门学习plc基础知识入门学习 plc是一种专门为在工业环境下应用而设计的数字运算操作的电子装置。
它采用可以编制程序的存储器，用来在其内部存储执行逻辑运算、顺序运算、计时、计数和算术运算等操作的指令，并能通过数字式或模拟式的输入和输出，控制各种类型的机械或生产过程。
PLC及其有关的外围设备都应该按易于与工业控制系统形成一个整体，易于扩展其功能的原则而设计。
一. PLC的由来可编程控制器(ProgrammableController)是计算机家族中的一员，是为工业控制应用而设计制造的。
早期的可编程控制器称作可编程逻辑控制器(Programmable Logic Controller)，简称PLC，它主要用来代替继电器实现逻辑控制。
随着技术的发展，这种装置的功能已经大大超过了逻辑控制的范围，因此，今天这种装置称作可编程控制器，简称PC。
但是为了避免与个人计算机(Personal Computer)的简称混淆，所以将可编程控制器简称PLC。
在60年代，汽车生产流水线的自动控制系统基本上都是由继电器控制装置构成的。
当时汽车的每一次改型都直接导致继电器控制装置的重新设计和安装。
随着生产的发展，汽车型号更新的周期愈来愈短，这样，继电器控制装置就需要经常地重新设计和安装，十分费时，费工，费料，甚至阻碍了更新周期的缩短。
为了改变这一现状，美国通用汽车公司在1969年公开招标，要求用新的控制装置取代继电器控制装置，并提出了十项招标指标，即: 1、编程方便，现场可修改程序; 2、维修方便，采用模块化结构; 3、可靠性高于继电器控制装置; 4、体积小于继电器控制装置; 5、数据可直接送入管理计算机;6、成本可与继电器控制装置竞争;7、输入可以是交流115V;8、输出为交流115V，2A以上，能直接驱动电磁阀，接触器等; 9、在扩展时，原系统只要很小变更; 10、用户程序存储器容量至少能扩展到4K。
1969年，美国数字设备公司(DEC)研制出第一台PLC，在美国通用汽车自动装配线上试用，获得了成功。
plc的基本知识点
plc的基本知识点一、PLC的定义与基本概念。
1. 定义。
- PLC（Programmable Logic Controller），即可编程逻辑控制器。
它是一种专门为在工业环境下应用而设计的数字运算操作的电子装置。
- 它采用一种可编程的存储器，在其内部存储执行逻辑运算、顺序控制、定时、计数和算术运算等操作的指令，通过数字式或模拟式的输入输出来控制各种类型的机械设备或生产过程。
2. 工作原理。
- 输入采样阶段：PLC以扫描方式按顺序将所有输入端的信号状态读入到输入映像寄存器中存储起来。
在本扫描周期内，这个输入映像寄存器中的数据不会改变，即使外部输入信号状态发生了变化。
- 程序执行阶段：PLC按从左到右、从上到下的顺序对用户程序进行扫描，并根据输入映像寄存器中的数据以及其他内部元件（如辅助继电器、定时器、计数器等）的状态进行逻辑运算，将运算结果写入到对应的输出映像寄存器中。
- 输出刷新阶段：在所有指令执行完毕后，将输出映像寄存器中的状态转存到输出锁存器中，通过输出电路驱动外部负载。
二、PLC的硬件组成。
1. 中央处理单元（CPU）- 功能：是PLC的核心部分，它执行用户程序，进行数据处理、逻辑判断、数值运算等操作，同时还对PLC的内部工作进行协调和控制。
- 类型：不同品牌和型号的PLC，其CPU的性能和功能有所差异。
例如，有的CPU 处理速度快，能够处理复杂的控制算法；有的CPU集成了多种通信接口，方便与其他设备进行通信。
2. 输入输出（I/O）接口。
- 输入接口：用于接收外部设备（如传感器、按钮等）的信号。
常见的输入信号类型有数字量输入（如开关信号的通断）和模拟量输入（如温度、压力等连续变化的信号）。
输入接口电路通常具有光电隔离等功能，以提高抗干扰能力。
- 输出接口：用于将PLC的运算结果输出给外部设备（如继电器、接触器、变频器等）。
输出接口也分为数字量输出（如控制继电器的吸合与断开）和模拟量输出（如输出0 - 10V或4 - 20mA的模拟信号来控制调节阀的开度）。
电工：16个PLC入门基础知识，弄懂这些基本原理再谈学PLC吧！
电工：16个PLC入门基础知识，弄懂这些基本原理再谈学PLC吧！从事电力作业的人员都知道，工业生产和科技的发展都离不开PLC的自动化控制，PLC可以广义的理解为：集中的继电器延伸控制柜，实际的生产应用中，PLC大大的节省了工业控制的成本，加强了设备的集中管理和自动控制，想要学好PLC，首先PLC的基础需要扎实。
1，从PLC的组成来看,除CPU，存储器及通信接口外,与工业现场直接有关的还有哪些接口?并说明其主要功能。
（1）输入接口:接受被控设备的信号,并通过光电耦合器件和输入电路驱动内部电路接通或断开。
（2）输出接口:程序的执行结果通过输出接口的光电耦合器件和输出组件(继电器、晶闸管、晶体管)输出,控制外部负载的接通或断开。
2、PLC的基本单元由哪几个部份组成?各起什么作用?（1）CPU:PLC的核心部件,指挥PLC进行各种工作。
如接受用户程序和数据、诊断、执行执行程序等;（2）存储器:存储系统和用户的程序和数据;（3）I/O接口:PLC与工业生产现场被控对象之间的连接部件,用来接受被控设备的信号和输出程序的执行结果;（4）通信接口:通过通信接口与监视器、打印机等其他设备进行信息交换;（5）电源。
3、PLC开关量输出接口有哪几种类型?各有什么特点?晶闸管输出型:一般情况下，只能带交流负载,响应速度快,动作频率高;晶体管输出型:一般情况下，只能带直流负载,响应速度快,动作频率高;继电器输出型:一般情况下，可带交、直流负载,但其响应时间长,动作频率低。
4、按结构型式分,PLC有哪几种类型?各有什么特点?（1）整体式:将CPU、电源、I/O部件都集中在一个机箱内,结构紧凑、价格低,一般小型PLC采用这种结构;（2）模块式:将PLC的各个部分分成若干个单独的模块,可根据需要选配不同模块组成一个系统,具有配置灵活、方便扩展和维修的特点,一般中、大型PLC采用这种结构。
模块式PLC由框架或基板和各种模块组成,模块装在框架或基板的插座上。
2009级《PLC应用技术》复习提纲 2
江苏城市职业学院五年制高职《PLC应用技术》课程复习提纲（含部分参考答案）考核方式说明本课程的考核采用学习过程性考核+操作技能考核+理论知识考核三者相结合的方式。
其中，学习过程考核包括上课表现、平时作业、任务完成情况；操作技能考核为学生独立上机考核（以上两项各办学点自行安排考核方式）；理论知识考核省校统一命题。
理论知识考核采用闭卷形式，考试范围不超过教材上各模块任务“思考练习”以及“复习提纲”的内容。
考试的题型有：填空20%、单项选择20%、判断20%、简述10%、LAD—STL转换10%、PLC控制系统设计（包括确定输入/输出设备、I/O分配、PLC外部接线、梯形图设计）20%。
成绩评定学习过程性考核占总成绩50%；操作技能考核占总成绩20%；理论知识考核（期末成绩）占总成绩30%。
绪论【填空】1．PLC按结构型式分为（整体式）、（模块式）、（叠装式）三种类型。
2．PLC按用途分为（通用型）、（专用型）两种。
3．从系统组成来看，PLC由（硬件系统）和（软件系统）组成。
4．从PLC硬件组成结构来看，PLC主要由（cpu模块）、（输入模块）、（输出模块）、（编程装置）和（电源）等组成。
5．（I/O模块）是连接外围设备和CPU模块的桥梁。
6．S7-200系列PLC有（220V AC）电源型（24V DC ）电源型两种。
7．（I/O总点数）是衡量PLC接入信号和可输出信号的数量的指标。
8．PLC的输入/输出有开关量和模拟量两种。
其中开关量用最（I/O点数）表示，模拟量用（I/O通道数）表示。
9．存储器容量是衡量可存储用户应用程序多少的指标，通常以（字或千字）为单位。
10．（内部寄存器）的种类和数量是衡量PLC硬件功能的一个指标。
【单项选择】1．最初开发制造PLC的主要目的是（ C ）。
A．便于编程B．使用方便C．降低成本，缩短周期D．可靠性高2．世界上第一台PLC生产于（C）A．1968年德国B．1967年日本C．1969年美国D．1970年法国3．S7-200系列PLC可以为输入电路和外部电子传感器（如接近开关）提供（C ）。
PLC教案-第三章
、模块式PLC的组成
三、PLC各部分的作用
（一）中央处理单元（CPU）的作用
(1)控制从编程器输入的用户程序和数据的接收与存储。
(2)诊断电源、PLC内部电路的工作故障和编程中的语法错误。
(3) 用扫描的方式接收输入设备的状态（即开关量信号）和数据
（即模拟量信号)。
(4) 执行用户程序，输出控制信号。
(5)与外部设备或计算机通信。
CPU是PLC的核心部件，小型PLC多采用8位微处理器或单片机作为CPU，中型PLC多采用16
微处理器或单片机作为CPU，大型PLC多采用高
二、用户程序的循环扫描过程
与继电器控制系统对信息的处理方式是不同的！它们的区别如下：
继电器控制系统——对信息的处理是采用“并行”处理方式，只要电流形成通路，就可能有几个电器同时动作。
控制系统——对信息的处理是采用扫描方式，它是顺序地、连续地、循环地逐条执行程序
注：
PLC在一个扫描周期内，对输入状态的采样
操作员面板是一种中档的人机界面产品,硬键盘操作,有文本操作面板和图形操作面板二大类。
显示更多的文字和图形,适用于中小型的PLC
制系统,完成较复杂的显示与操作。
plc基础知识
plc基础知识PLC（可编程逻辑控制器）是一种常用于工业自动化领域的控制设备。
它具有高度的可编程性和可靠性，广泛应用于各个行业中的自动化控制系统中。
本文将介绍PLC的基础知识，包括它的工作原理、组成部分、应用领域以及优势等。
PLC的工作原理是基于逻辑控制的思想。
它可以接收来自传感器和其他外部设备的输入信号，并根据预设的程序逻辑进行处理，最后通过输出信号控制执行器和其他外部设备的操作。
PLC的程序由用户通过特定的编程语言编写，并通过专用的编程软件加载到PLC中。
一旦程序被加载，PLC将按照程序逻辑进行工作，实现自动化控制。
PLC由三个主要组成部分构成：中央处理器（CPU）、输入模块和输出模块。
中央处理器是PLC的核心部件，负责执行加载的程序，并处理输入和输出信息。
输入模块用于接收来自外部设备的输入信号，例如传感器信号；输出模块则负责发送控制信号给外部执行器，如电机和阀门。
除了这些基本组成部分，PLC还可以包括其他部件，如通信模块、存储器模块和模拟量输入/输出模块。
PLC的应用领域非常广泛。
它被广泛应用于工业生产线的自动化控制系统中，用于控制各种设备和过程，如机械加工、装配、物料处理等。
此外，PLC还被用于交通信号控制、楼宇自动化、电力系统监控等领域。
PLC可以通过编程修改，实现不同的任务和功能，因此在各个行业中都有着重要的地位。
相比传统的继电器控制系统，PLC具有很多优势。
首先，PLC可以实现高度的灵活性和可编程性，可以按照需要修改和扩展控制逻辑，而无需更改硬件。
其次，PLC具有高可靠性和稳定性，它可以长时间工作而不易发生故障，并且能够适应各种恶劣的工作环境。
此外，PLC还具有高性能的实时响应能力，能够实时监测和控制过程中的状态变化。
总之，PLC是一种广泛应用于工业自动化领域的控制设备。
它具有高度的可编程性和可靠性，能够实现各种复杂的控制逻辑和任务。
PLC的应用范围非常广泛，涉及到各个行业的自动化控制系统。
PLC教案-第二章
一、PLC的主要特点
二、PLC的主要应用领域
PLC在工业自动化中起着举足轻重的作用，在国内外已广范应用于机械、冶金、石油、化工、轻工、纺织、电力、电子、食品、交通等行业。经验表明，80％以上的工业控制可以使用PLC来完成。
主要有以下几个方面：
1.数字量逻辑控制
2.运动控制
上课时间
第2周
上课节次
课型
理论课
课题
第二章PLC概述
教学目的
了解PLC的特点及功能
教学方法
多媒体教学
重点、难点
PLC的基本特点
时间分配
教学内容
板书或课件版面设计
可编程序控制器（Programmable Controller）,简称PC，也称为可编程逻辑控制器（Programmable Logic Controller）,简称PLC,目前，可编程序控制器的发展已远远超出了逻辑控制，顺序控制的范围，还具有过程控制、运动控制、数据处理、网络通信等功能，为了区分PC个人计算机，故仍沿用简称PLC。
三、按结构形式分类
PLC可分为整体式、模块式和软PLC(即集成的PLC)等三类。
（1）整体式PLC
又称单元式或箱体式。整体式PLC是将电源、CPU、I／0部件都集中装在一个机箱内。一般小型PLC采用这种结构。可扩展一定数量的I/O接口（即不含CPU的整体式I/O组件），如下图所示。
整体式PLC的结构：
７０年代初步认识
８０年代引进试用
９０年代后推广应用
2000年以后PLC生产有一定的发展，特别是近几年，国产PLC有了更新的小型、中型、大型产品。
PLC的发展趋势
1、向超大型、超小型两个方向发展
plc基础知识
plc基础知识PLC基础知识（一）PLC指的是可编程逻辑控制器，是现代自动化控制系统的重要组成部分。
相比传统的继电器控制系统，PLC具有更高的稳定性、可靠性、灵活性和扩展性。
在工业生产、交通运输、医疗设备等众多领域中，PLC被广泛应用。
1. PLC的基本组成PLC由五个基本部分组成：输入模块、中央处理器（CPU）、存储器、输出模块和编程设备。
其中，输入模块用于输入各种信号，例如传感器信号；中央处理器是PLC的大脑，用于判断输入信号状态并控制输出设备；存储器用于存储用户编写的程序和数据；输出模块用于控制输出设备，例如电机、液压和气动执行机构等；编程设备用于编写和修改PLC程序。
2. PLC的工作原理PLC的工作原理是基于输入信号的状态来判断输出信号的状态。
当输入信号满足一定的逻辑条件时，中央处理器会根据用户编写的程序控制输出模块输出相应的信号。
PLC输入信号一般为数字信号，包括开关量、计数器、计时器等。
开关量指的是只有两种状态（开/闭）的信号，如开关状态、按钮状态等；计数器是一种输入信号，用于产生数值输出，表示一定时间内某一事件的出现次数，例如计数器在生产线上用于计数已经通过的产品数；计时器也是一种输入信号，用于产生时间输出，例如在生产线上用于控制某一步骤的持续时间。
3. PLC的应用领域PLC被广泛应用于各个领域，例如工业自动化控制、交通运输、楼宇自控、空气调节、能源与环境等。
在工业自动化控制领域中，PLC可以用于控制整个生产线，通过检测控制整个流程，提高生产效率和品质。
在楼宇自控领域中，PLC可以用于控制建筑物内的灯光、温度、空调等设备，提高舒适度，降低能源消耗。
4. PLC的优势和不足PLC作为一种高效可靠的控制系统，其优势在于：1) 稳定性：PLC具备稳定性高、抗干扰性强、故障率低、寿命长等特点。
2) 灵活性：PLC可以编写和修改程序，可以灵活的应对各类控制要求。
3) 扩展性：PLC具备可扩展性高等特点，可以随着应用需求的变化而进行升级。
PLC基础知识（PLC入门必看）
PLC基础知识（PLC入门必看）1 PLC的发展历程在工业生产过程中，大量的开关量顺序控制，它按照逻辑条件进行顺序动作，并按照逻辑关系进行连锁保护动作的控制，及大量离散量的数据采集。
传统上，这些功能是通过气动或电气控制系统来实现的。
1968年美国GM（通用汽车）公司提出取代继电气控制装置的要求，第二年，美国数字公司研制出了基于集成电路和电子技术的控制装置，首次采用程序化的手段应用于电气控制，这就是第一代可编程序控制器，称Programmable Controller（PC）。
个人计算机（简称PC）发展起来后，为了方便，也为了反映可编程控制器的功能特点，可编程序控制器定名为Programmable Logic Controller（PLC）。
上世纪80年代至90年代中期，是PLC发展最快的时期，年增长率一直保持为30~40%。
在这时期，PLC在处理模拟量能力、数字运算能力、人机接口能力和网络能力得到大幅度提高，PLC逐渐进入过程控制领域，在某些应用上取代了在过程控制领域处于统治地位的DCS系统。
PLC具有通用性强、使用方便、适应面广、可靠性高、抗干扰能力强、编程简单等特点。
PLC在工业自动化控制特别是顺序控制中的地位，在可预见的将来，是无法取代的。
2 PLC的构成从结构上分，PLC分为固定式和组合式（模块式）两种。
固定式PLC包括CPU板、I/O板、显示面板、内存块、电源等，这些元素组合成一个不可拆卸的整体。
模块式PLC包括CPU模块、I/O模块、内存、电源模块、底板或机架，这些模块可以按照一定规则组合配置。
3 CPU的构成CPU是PLC的核心，起神经中枢的作用，每套PLC至少有一个CPU，它按PLC的系统程序赋予的功能接收并存贮用户程序和数据，用扫描的方式采集由现场输入装置送来的状态或数据，并存入规定的寄存器中，同时，诊断电源和PLC内部电路的工作状态和编程过程中的语法错误等。
进入运行后，从用户程序存贮器中逐条读取指令，经分析后再按指令规定的任务产生相应的控制信号，去指挥有关的控制电路。
plc知识点整理
1 低压电器不仅是控制元件，也是检测元件和执行元件2低压电器作用：控制作用，保护作用，调节作用，测量作用，指示作用，转换作用3低压电器分类 1按用途或控制对象分(1) 低压配电电器:开关、熔断器、断路器等。
2)低压控制电器：接触器、继电器等2按动作方式分（1）自动切换电器：接触器、继电器。
（2）非自动切换电路：刀开关、转换开关、按钮。
3按执行结构分（1）接触器、按钮。
（2）无触点电器：接近开关、电子式时间继电器、4按工作原理分（1）电磁式电器：交直流接触器、各种继电器。
（2）非电量控制电器：压力、速度、温度继电器4接触器工作原理是：通过控制线圈得电，利用电磁场作用，喜迎衔铁，使动触点和静触点吸合，从而使接触器上下两端的静触点接通5接触器的主要参数：主触点的额定工作电流、控制线圈得额定电压、辅助触点的额定电流6中间继电器的作用是将一个输入信号变成多个输出信号或将信号放大7中间继电器与接触器的主要区别在于：接触器的主触点可以通过大的电流，而中间继电器没主触点，辅助触点只能通过小电流，所以一般只用于控制电路中，且数量比较多8热继器的工作原理：由流入热元件的电流产生热量，使具有不同膨胀系数的双金属片发生变形。
在电动机正常运行时，热元件产生的变形不会使触点动作，当电动机过载时，流过热元件的电流增大，热元件变形达到一定程度时，就推动连杆动作，使热继电器的触点动作。
通常将热继电器的常闭触点串联在接触器控制线圈电路中，当触点动作时，控制电路断开，从而使接触器失电，主电路断开，实现电动机的过载保护。
故障排除后，按手动复位按钮，热继电器触点复位，可以重新接通控制电路9行程开关主要用于检测工作机械的位置，发出命令一控制其运动方向或行程长短接近开关是靠移动的物体与接近开关的感应头接近时，其输出一个电信号，从而实现对电路的控制作用10电器图一般分为三种：电器控制原理图、电器布置图、电气安装接线图11plc的特点：可靠性高，抗干扰能力强;丰富的I\O接口模块；采用模块结构；编程简单易学；安装简单，维修方便；体积小，重量轻，能耗低11plc的基本功能：（1）多种控制功能（2）数据采集、存储与处理功能(3)输入|输出接口调理功能（4）通信、联网功能（5）人机界面功能（6）编程、调试功能12 plc的基本结构：（1）cpu模块的功能（2）cpu模块中的存储器（3）I\O模块（4）电源（5）编程器13 plc的工作原理：（1）输入采样阶段（2）用户程序执行阶段 (3)输出刷新阶段（4）系统自诊断（5）通信处理（6）中断处理（7）立即I/O处理14PLC与继电器控制的异同：二者的图形结构与逻辑关系是相同的继电接触器线圈与所连触点的逻辑对应关系与plc的梯形图中内部线圈与内部触点的逻辑对应关系相同（1）实现原理不同：继电接触器用实际电磁线圈通电吸合，使触点发生动作，用以完成控制任务，这个机械动作有一个延时过程，设计和分析控制电路时需要考虑这一特点。
《电气控制与PLC》教学大纲
《电气控制与PLC》教学大纲《电气控制与PLC》教学大纲一、课程简介《电气控制与PLC》是一门介绍电气控制技术和可编程控制器（PLC）的基本原理和应用的专业课程。
该课程旨在培养学生具备现代工业电气控制系统的设计、安装、调试和维护能力，为今后从事电气工程领域的工作奠定坚实的基础。
二、课程目标通过本课程的学习，学生将能够：1、理解并掌握电气控制的基本原理和常用的控制算法。
2、熟悉PLC的基本结构、工作原理和应用。
3、掌握PLC编程的基本规则和常用编程语言，能够独立编写简单的PLC程序。
4、了解电气控制系统的设计和调试方法，能够参与电气控制系统的设计和调试工作。
5、了解电气安全的基本知识和实践，能够确保在电气控制系统设计和安装过程中的安全。
三、课程内容本课程主要包括以下四个部分：1、电气控制基本原理：包括电路分析基础、常用控制电器、电气控制系统图等。
2、PLC基本原理与应用：包括PLC的基本结构、工作原理，以及PLC 的编程语言、编程工具等。
3、PLC编程与实践：通过实际项目，让学生掌握PLC编程的基本规则和方法，熟悉PLC在控制系统中的应用。
4、电气控制系统设计与调试：介绍电气控制系统的设计原则和方法，让学生了解电气控制系统的调试和维护过程。
四、教学方法本课程采用理论教学与实践相结合的教学方法。
理论教学部分包括课堂讲解、案例分析、小组讨论等；实践教学部分包括实验、课程设计、现场实习等。
通过多种教学方法的组合，使学生更好地理解和掌握课程内容。
五、评估方式本课程的评估方式包括以下几种：1、作业：根据课程内容，布置相关作业，以检验学生对课程内容的掌握程度。
2、实验：进行相关的实验，以检验学生对课程内容的实践能力和动手能力。
3、考试：进行课程考试，以全面评估学生对课程内容的掌握程度和应用能力。
4、项目：学生进行课程设计或现场实习，以检验学生对课程内容的综合应用能力和解决问题的能力。
六、教学安排本课程的教学安排如下：1、第一至第四周：讲解电气控制基本原理，包括电路分析基础、常用控制电器、电气控制系统图等。
学习PLC必须的知识点
学习PLC必须的知识点学习可编程逻辑控制器（PLC）需要掌握以下知识点：1.工业控制系统基础知识：了解基本的自动化控制理论和相关的机械、电气、仪表等方面的基础知识。
2.PLC的概念和发展历程：了解PLC的起源、发展历程以及当前的应用领域，掌握PLC与传统控制方式的比较。
3.PLC的硬件组成：了解PLC的硬件组成，包括CPU、内存、I/O模块以及电源等重要组成部分。
4.PLC的工作原理：理解PLC的工作原理，包括输入信号检测、程序运行和输出信号控制等过程。
5. PLC的编程方法：学习PLC的编程方法，包括Ladder Diagram（梯形图）、Function Block Diagram（功能块图）、Structured Text （结构化文本）等。
6.传感器和执行器：了解常用的传感器和执行器的原理和功能，包括开关传感器、光电传感器、电机、电磁阀等。
7.接线图和电路图：能够读取和绘制PLC的接线图和电路图，理解这些图纸中的符号和线路连接。
9. 工控网络和通信：学习工控网络的基础知识，如以太网、Modbus、Profibus等，掌握PLC与其他设备进行数据交换和通信的方法。
10.故障诊断和维护：了解PLC的故障诊断方法和维护技巧，能够快速找出故障并修复PLC系统。
11.安全和可靠性：了解PLC系统的安全和可靠性要求，学习安全控制和备份措施，保证PLC系统的正常运行。
12.实际应用案例：学习一些PLC在实际应用中的案例，如工厂自动化、建筑物管理等，了解PLC的具体应用场景和解决实际问题的方法。
总之，学习PLC需要掌握基本的自动化控制理论和相关的技术知识，熟悉PLC的硬件组成和工作原理，掌握PLC的编程方法和相关的标准规范，了解传感器和执行器的工作原理，掌握工控网络和通信技术，同时具备故障诊断和维护能力。
实际应用案例的学习可以帮助理解PLC在实际工程中的应用。
PLC-说课课件 - 一门课
电气自动化
目录
说
课程性质 目标和重难点
教材分析 教学内容 教学方法和手段 学情与学法 考核方式
一、课程性质
• 《PLC控制系统设计安装与调试》课程是电气 专业的核心课程，在《电气控制》和《传感器及 自动化仪表》等基础上进行，课程的目标是使学 生掌握PLC的基本知识和技能，能对典型控制系统 进行程序设计、安装、调试，满足生产现场可编 程控制系统应用的需要。
五、教学方法和手段
以设备 为载体， 完成典 型任务。
实验 设备
教学 手段
考评 以考促学
仿真 软件
课上仿真
多媒体
图片、视频、 案例。
六、学情分析
学情 分析
•具备PLC学习 的电气控制、 传感器、仪表 知识。
• 动手能力强
学法
理论：模仿学习 -自主编程
实验：自主探究 学习法和小组协 作学习法
七、考核方式设计
共56学时，其中理论28学时，实验28学时。
认识PLC
基本指令
综合应用
功能指令
四、内容设计 认识PLC
初识
理：4 实：2
模块
课程内容
理论
实验
概述、结构 认识PLC
硬件电路
结构和组成
重点
难点
认识 PLC的 端口
工作原理
四、内容设计
模
课程内容
块
理论
实验
重点
难点
指令基础 编程软件
输入输出指 令
微分、置位 基 复位 本 指 定时器、脉 令 冲程序
成长
理：8 实：6
功能指令
四、内容设计
综合应用
模
课程内容
《台达plc》上课PPT 第1章 绪论
1.教学目的：学以致用
1.1 会设计PLC控制系统 1) 分析控制过程 2) 绘制电气控制图及其他系统图 3) PLC选型 1.2 会编制PLC应用程序 1.3 会接线与调试
2. 教学安排：理论+实践
2.1 总学时：30学时 理论课：16学时 实践课：12学时(外聘讲座2学时) 考 试：2学时 2.2 成绩： 平时30分，实验30分，考试40分 考试形式：以参考教材为主 开卷考试
3. 后续安排
3.1 选拔人才参加“挑战杯”等科技竞赛 3.2 自动化技术认证 由台达沈阳分公司颁发自动化技术应用初 级证书 需购买教材，付证书工本费 3.3 择优推荐进入台达公司或分厂工作
4.授课内容
理论课：共16学时
1） 2） 3） 4） 5） 6）
绪 论（2学时） 电气控制基础（2学时） PLC结构和工作原理（2学时） 基本指令（2学时） 编程方法和编程软件的使用（4学时） 应用实例（4学时）
考试：2学时
4.授课内容
实践课：共12学时 1）外聘讲座（2学时） 2）铜铝管自动焊接演示实验（1学时） 3）电阻焊网压补偿演示实验（1学时） 4）电动机正反转操作实验（4学时） 5）交通灯控制操作实验（4学时） 4）、5）操作实验可根据需要调整
5.学习重点
5.1 继电器控制系统与PLC控制系统的异同
第1章 绪
论
1.6 可编程控制器的发展趋势
PLC正朝着两个方向发展； 1)向着大型化、复杂化、高功能化、多层分布式工厂全自动网络化方向发展。 如今工厂全自动化网络系统具有逻辑运算、定时、计数、数值运算、模拟量调 节、监控、记录显示、计算机接口、数据传送、中断控制、智能控制、过程 控制、远程控制等功能。该系统向上能与上位机进行通信，向下能直接控制 CNC数控系统和机器人以及下级PLC控制执行机构。操作台上可配备数据采集 系统、分析系统及彩色图像图解系统，实现了整个工厂管理与控制的自动化 。 2）朝着小型化，微型化方向发展。 微型PLC是指I/O点数少和体积较小的可编程控制器。微型PLC的体积虽小，功能 却很强。有的微型PLC还具备大型可编程控制器的高级功能，如PID回路调节 、中断、高速计数器、PWM脉宽调制、温度控制、双精度数学运算等。Delta 生产的SS系列PLC，外形尺寸小巧，但功能却很强大。它的编程接口为标准
PLC基础必学知识点
PLC基础必学知识点
1. 什么是PLC
PLC（可编程逻辑控制器）是一种用途广泛的工业控制器，它利用计算
机技术把硬连线的逻辑控制功能转移到了可编程的软件程序中。
2. PLC的工作原理
PLC的工作原理是通过输入模块接收外部信号，并通过输出模块控制执行器，从而实现对工业过程的控制。
3. PLC的主要组成部分
PLC系统主要由中央处理器、输入模块、输出模块和通信模块等组成。
其中，中央处理器负责执行程序和控制逻辑，输入模块负责接收外部
信号，输出模块负责驱动执行器，通信模块用于与其他设备进行通信。
4. PLC的程序设计
PLC的程序设计一般使用类似于 ladder diagram（梯形图）的编程语言，其中逻辑控制函数通过输入和输出信号之间的逻辑联系来实现。
5. PLC的输入和输出信号
PLC的输入信号可以来自开关、传感器、编码器等，输出信号可以控制继电器、执行器、显示器等。
6. PLC的应用领域
PLC广泛应用于自动化生产线、机械设备、电力系统、化工过程等领域，用于实现对工业过程的自动化控制。
7. PLC的优势
PLC具有可编程、可靠性高、易于维护、灵活性强等优势，能够适应不
同的工业控制需求。
8. PLC的发展趋势
PLC正在向更高性能、更智能化的方向发展，已经增加了网络通信、数据采集、云计算等功能，能够更好地与其他系统集成。
以上是PLC基础必学知识点，了解这些知识可以帮助你更好地理解和应用PLC技术。
当然，PLC还有很多深入的内容和应用方向，需要继续学习和实践。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1．什么是CAD,CAM,CAPP,CAE,CAD/CAM集成？
2．CAD/CAM系统的基本功能和主要任务是什么？
3．当前机械领域常用的CAD/CAE/CAM软件有哪些？各有什么特点？在机械领域的应用案例分析。
4．三维图形格式IGS、STEP、STL的含义，各自特点？
5．.曲面连续性的含义，种类？
6．基本材料特性
塑性材料；脆性材料；强度；刚度；密度；杨氏模量；泊松比；剪切模量；屈服强度7．常用的强度理论有几种？各自的适用范围？
8．von Mises应力如何计算？适用于第几强度理论？
9．实体建模
利用一些基本体素，如长方体、圆柱体、球体、锥体、圆环体以及扫描体等通过集合运算（布尔）生成复杂形体的一种建模方法。
10．CAD/CAE/CAM工作流程，在UG中用那些模块实现。
11．计算机辅助工程（Computer Aided Engineering, CAE）：
12．有限元方法（Finite Element Method，FEM）基本概念，基本思想。
13．平面问题有限元分析的步骤
14．有限元软件组成及功能；UG中的有限元分析的基本步骤及各步骤包含的内容
15．UG有限元分析（高级仿真）文件结构及各自功能。
16．优化设计的基本概念，主要内容。
17．优化设计的数学模型
18．UG运动仿真的基本步骤
19．CAM的含义（狭义、广义）
20．插补与刀补的含义
21．利用CAM系统进行自动编程的步骤
22．快速成型的基本概念，基本原理，常见的快速成型方法
23．快速成型制作流程图
24．UG中建立运动仿真的方法及步骤
25．自上而下装配和自下而上装配建模。
